数字电子技术课程设计-题目
数字电子技术综合设计选题

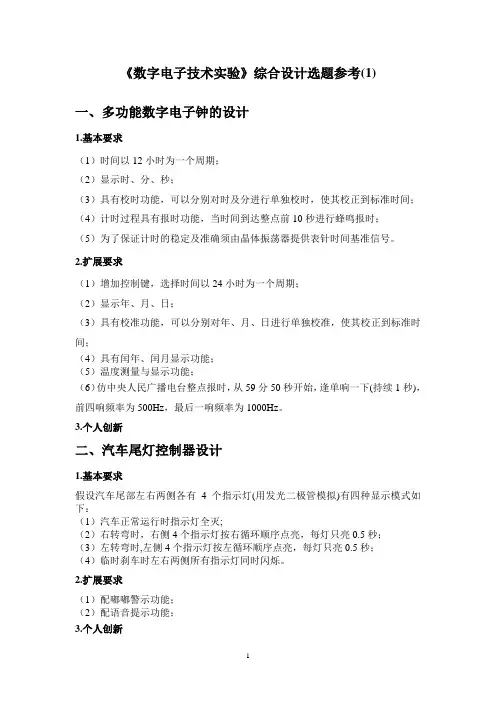

《数字电子技术实验》综合设计选题参考(1)一、多功能数字电子钟的设计1.基本要求（1）时间以12小时为一个周期；（2）显示时、分、秒；（3）具有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间；（4）计时过程具有报时功能，当时间到达整点前10秒进行蜂鸣报时；（5）为了保证计时的稳定及准确须由晶体振荡器提供表针时间基准信号。
2.扩展要求（1）增加控制键，选择时间以24小时为一个周期；（2）显示年、月、日；（3）具有校准功能，可以分别对年、月、日进行单独校准，使其校正到标准时间；（4）具有闰年、闰月显示功能；（5）温度测量与显示功能；（6）仿中央人民广播电台整点报时，从59分50秒开始，逢单响一下(持续1秒)，前四响频率为500Hz，最后一响频率为1000Hz。
3.个人创新二、汽车尾灯控制器设计1.基本要求假设汽车尾部左右两侧各有4个指示灯(用发光二极管模拟)有四种显示模式如下：（1）汽车正常运行时指示灯全灭;（2）右转弯时，右侧4个指示灯按右循环顺序点亮，每灯只亮0.5秒；（3）左转弯时,左侧4个指示灯按左循环顺序点亮，每灯只亮0.5秒；（4）临时刹车时左右两侧所有指示灯同时闪烁。
2.扩展要求（1）配嘟嘟警示功能；（2）配语音提示功能；3.个人创新4.列出尾灯与汽车运行状态表汽车尾灯和汽车运行状态关系表开关控制行驶状态左尾灯右尾灯S 1 S0 D1 D2 D3 D4 R1 R2 R3 R40 0 向前灯灭灯灭0 1 右转弯灯灭按R1 R2 R3 R4顺序循环点亮1 0 左转弯按D1 D2 D3 D4顺序循环点亮灯灭1 1 刹车所有的尾灯随时钟CP同时闪烁三、6位数字频率计1.基本要求设计一个6位数字频率计，测量范围为000000~999999；单位Hz2.个人创新3.设计框图参考四、拔河游戏机1.基本要求（1）初始15个或9个发光二极管排列成一行，开机后只有中间一个点亮；（2）游戏双方各持有一个按键，按键按动一次，亮点有可能移动一次；（3）亮点移动的方向与按键快的一方一致；（4）当任一方终端二极管点亮时，这一方就得胜，再按键电路输出不变；（5）按复位后，回到初始状态。
模电数电课程设计题目
1、EDA发展概述
2、Multisim10简介
3、模拟电路仿真
）功率放大电路
（4）基本运算电路
（5）RC振荡电路
（6）直流稳压电源
（7）555电路应用
课题3：基于Multisim10的数字电路仿真技术
组长:王璇
组长:仲崇斌
组长:藏琼遥
组长:施伟行
组长:王志永
（1）电路基本原理
（2）受控源电路
（3）单相交流电路
（4）暂态过程
（5）基本放大电路
（6）JK触发器功能测试
（7）555电路应用
课题2：基于Multisim10的模拟电路仿真技术
组长:刘卓
组长:胡延臣
组长:王丹
简介：要求使用MultiSim10软件，对主要模拟电路进行仿真、设计，加深对模拟电子技术基本原理的理解和掌握，初步掌握EDA技术的基本思路和方法。
课题6：低功耗电子温度计设计
简介：设计一个电子温度计，以单片机为控制核心，以DS18B20为温度数据采集单元，能够通过温度传感器测量并显示被测量点的温度。单片机通过对IO口键盘状态的判断来控制显示器的显示内容及休眠唤醒功能。温度检测范围-55~125℃、分辨率0.5℃。能够实现温度和时间的切换显示，按键唤醒系统从低功耗状态进入正常工作状态，超温报警等功能。
（5）时序逻辑电路设计
（6）555电路应用
（7）基本放大电路
课题4：基于单片机的函数信号发生器的设计
简介：该函数信号发生器以单片机作为中心控制系统。ICL8038作为函数信号源，产生占空比和幅度可调的方波、正弦波，三角波，锯齿波。单片机用软件设置控制数字电位器X9C103的电阻值，从而改变ICL8038程控电压。ICL8038结合X9C103，构成精确调幅调频模块，频率可调范围为1HZ- 1MHZ。用单片机设置按键，选择不同的波形输出。并用液晶实时显示输出信号的频率，幅度，步进值等。
数字电子技术课程设计题
一、字符发生器设计用EPROM设计一个能显示“中国”字样的并行字符发生器。
可用的器件有：EPROM2764 （A12~A0位地址，其容量为8k字节）、四位二进制计数器若干片、2/4译码器、16×16发光二极管点阵显示屏、CP时钟设定为已知。
要求“中国”字样分二页显示。
要求：1．画出字符发生器的大致框图；2．设计要显示字符“中国”的存储电路；3．字型选择控制电路；4．“中国”字符的编码表；5．画出并行字符发生器的原理框图；6．简述字符显示原理；请参阅“《电子技术课程设计指导》，彭介华主编，高教出版社，1997年”一书，请参阅“《可编程逻辑设计技术及应用》，高书莉等编，邮电出版社，01年9月”一书，设计报告内容要求：1．写出你考虑该问题的基本思路，画出一个实现电路功能的大致框图。
2．设计出框图中各部分逻辑电路，可用中、小规模集成电路，也可用中规模集成电路连接而成。
对各部分电路的工作原理应作出说明。
3．最后，画出整个设计电路的原理电路图，并说明电路工作原理。
4．图用直尺画，各功能引脚应有标号。
设计报告文字通顺，清晰，原理要表达清楚。
5．评分依据：①设计思路，②单元电路正确与否，③整体电路是否完整，④电路原理说明是否基本正确，⑤报告是否清晰等。
6．谈谈你对本次用设计报告代替传统考试的收获和体会。
7．2003年1月20日前交报告。
二、32路彩灯设计用EPROM设计一个控制32路彩灯的控制逻辑电路，用“0”代表彩灯不亮，“1”代表彩灯亮，32路彩灯分成四个区段，亮的顺序设定为从右到左；可用的器件：EPROM2716（10位地址，容量为2k字节）、计数器、译码器、数码寄存器等，用发光二极管代替彩灯。
提示：1．实现32路花灯彩灯控制电路的设计思想；2．花型彩灯的编码设计；3．时序控制电路的设计；4．画出32路彩灯控制电路图；5．简述彩灯显示原理；6．请参阅“《电子技术课程设计指导》，彭介华主编，高教出版社，1997年”一书，7．请参阅“《可编程逻辑设计技术及应用》，高书莉等编，邮电出版社，01年9月”一书，设计报告内容要求：1．写出你考虑该问题的基本思路，画出一个实现电路功能的大致框图。
数电课程设计题目
数电课程设计题目
数字电路课程设计题目有很多种，以下是一些常见的题目和拓展:
1. 设计一个数字时钟芯片，包括时钟输入、分频器、计时器、计秒器等功能。
拓展：了解时钟芯片的内部结构和原理，包括振荡器、分频器、计数器等，以及如何将它们组合成一个完整的数字时钟芯片。
2. 设计一个多位加法器电路，要求能够实现任意两位数字的加法运算。
拓展：了解不同类型的加法器，如二进制加法器、八路加法器、多位加法器等，以及如何将它们组合成一个完整的加法器电路。
3. 设计一个数字计数器电路，要求能够计数到任意整数。
拓展：了解不同类型的计数器，如二进制计数器、十进制计数器、十六进制计数器等，以及如何将它们组合成一个完整的计数器电路。
4. 设计一个数字滤波器电路，要求能够滤除指定频率范围内的频率分量。
拓展：了解不同类型的滤波器，如低通滤波器、高通滤波器、带通滤波器、带阻滤波器等，以及如何将它们组合成一个完整的滤波器电路。
5. 设计一个数字信号发生器电路，要求能够产生指定频率和振幅的数字信号。
拓展：了解数字信号发生器的基本原理和内部结构，以及如何将
它们组合成一个完整的数字信号发生器电路。
以上是一些常见的数字电路课程设计题目，希望能够提供一些灵感和帮助。
当然，具体的题目类型和难度会根据课程的要求和学生的技术水平而有所不同。
数字电子技术课程设计课题汇总
数字电子技术课程设计1、总体要求：（1）设计、安装、调试各单元电路；（2）设计系统逻辑电路图，安装、测试总电路逻辑功能，以满足设计功能要求；（3）写出设计报告.设计报告要求:写出详细的设计过程(含系统总逻辑电路图) 、调试步聚、测试结果及心得体会。
2、给定条件：（1）只能利用实验室实验设备条件；（2）只能采用实验室提供的中小规模电路进行设计。
3、设计题目与要求：元件清单仅供参考1）数字式竞赛抢答器设计任务与要求（1）设计一个可容纳8组参赛的数字式抢答器，每组设一个按钮，供抢答使用。
（2）抢答器具有第一信号鉴别和锁存功能，使除第一抢答者外的按钮不起作用。
（3）设置一个主持人“复位”按钮。
（4）主持人复位后，开始抢答，第一信号鉴别锁存电路得到信号后，由指示灯显示抢答组的编号，同时扬声器发出2~3秒的音响。
2）数字钟设计要求1．功能要求①基本功能:以数字形式显示时、分、秒,小时计数器的计时要求为:12翻1,并要求能手动快较时、快较分或慢较时、慢较分.2．步聚要求（1）拟定数字钟电路的组成框图,要求先实现电路的基本功能,后扩展功能,使用的器件少,成本低.（2）在通用电路板上安装电路,只要求显示时分.元件清单74LS1606片4线-10线译码器74L S48 6片四2输入正或门74LS32 1片74LS044片74LS20 4片四2输入与非门74LS00 4片74LS081片7476N1片74LS85D5片蜂鸣器3）汽车尾灯控制电路设计要求为：假设汽车尾部左右两侧各有三个指示灯(用发光二极管模拟)。
(1) 汽车正常运行时指示灯全灭；(2)右转弯时，右侧三个指示灯按右循环顺序点亮；(3)左转弯时，左侧三个指示灯按左循环顺序点亮；(4) 临时刹车时，所有指示灯同时闪烁。
用三个开关控制指示灯的点亮状态。
其中两个是转向控制开关：[1]用于左转；[2]用于右转；还有一个是模拟脚踏制动(刹车)开关。
元件清单4）LED循环显示控制电路一、设计任务及原理：LED循环显示控制电路就是对于一组LED（16个），通过不同的工作模式可按照一定的规律来点亮或者熄灭。
数字电子技术课程设计--电子秒表的设计
数字电子技术课程设计--电子秒表的设计数字电子技术课程设计课程设计题目：电子秒表的设计目录摘要 (2)1引言 (3)1.1设计目的 (3)1.2技术要求 (3)1.2.1基本要求 (3)1.2.2提高要求 (3)1.3设计内容 (3)1.4工作原理 (3)2设计框图 (4)3各个部分功能简介 (5)3.1按键去抖电路 (5)3.2控制器电路 (6)3.3时钟产生电路 (8)3.4计时电路 (9)3.5显示译码电路 (10)3.6 50000分频电路 (11)4硬件仿真 (13)4.1顶层逻辑图 (13)4.2LB0介绍 (14)4.3硬件仿真 (14)5课程设计的心得体会 (15)参考文献 (16)附录 (17)摘要本文以数字电子技术作为理论基础、以quartusⅡ软件为开发平台、以相关电路知识作为辅助，实现电子秒表电路的设计和制作。
该电子秒表可以准确显示时间，范围为00.00—99.99。
并且可以手动调节时间，随时启动、清零、暂停记录时间等。
操作起来简易、方便。
首先，本文针对电子秒表进行初步框架设计，并在对多种方案进行了认真比较和验证的基础上，又进一步详细介绍了时间脉冲发生器、秒计数器、译码及驱动显示电路。
其次，在总体电路图组装完成以后，用quartusⅡ软件对设计好的电路进行了仿真与调试，并逐一解决设计过程中出现的一系列问题。
最后，对照着电子秒表设计方案，对制作好的电子秒表功能进行总体验证。
并利用学院的LB0开发板进行硬件仿真。
关键词：电子秒表计数器分频quartusⅡ、1引言1.1设计目的1)掌握同步计数器74160，74161的使用方法，并理解其工作原理。
2)掌握用74160，74161进行计数器、分频器的设计方法。
3)掌握用三态缓冲器74244和74160，74138，7448进行动态显示扫描电路设计的方法。
4)掌握电子秒表的设计方法。
5)掌握在EDA系统软件MAX + plus Ⅱ环境下用FPGA/CPLD进行数字系统设计的方法，掌握该环境下功能仿真、时序仿真、管脚锁定和芯片下载的方法。
数字电子技术小系统课程设计题目
1）分析任务，得到状态转换图
Figure 6–63 State diagram for the traffic light control system showing the Gray code sequence.
2）顶层设计系统框图
A minimal system block diagram
在车辆启动和停止时发出音响信号，以提请顾客注 意。
题目六：射击自动报靶器
用开关信号模拟环数取样信号，设计环数编码寄 存器；
设计主控电路 设计单发成绩、累计成绩、中靶数计数、译码、
显示电路； 设计方波信号产生器，以用作时钟源； 画出逻辑框图、电路原理图以及必要的波形图，
写出设计报告。
题目八：两人乒乓游戏机设计
设计一个两人乒乓游戏机,该游戏机模拟乒乓球比赛 过程,并按比赛规则自动裁判和计分。具体要求如下:
题目七：洗衣机的时间控制系统
普通洗衣机的主要控制电路是一个定时器，它按照 一定的洗涤程序控制电机作正向和反向转动。
定时启动正转20s暂停10s反转20s暂停 10s……定时到，停止。
如果定时时间到，则停机并发出音响信号。 可以增加排水控制 增加漂洗功能； 增加脱水功能； 增加水位选择功能 可用数字显示洗衣机的全部工作时间。
题目二：自动售货机控制电路
可投入硬币（一元）或纸币（一元、五元、十元）； 可以选择购买物品的种类与数量； 选择结束后给出零钱。 物品的选择控制：每选择一样物品自动给出；选择
内容可更改，最终确认后才给出物品。 选择结束控制：单独的结束按钮控制；一定时间内
没有输入自动认为结束。 …………
Requirements ：
The green light for the main street will stay on for a minimum of 25s or as long as there is no vehicle on the side street. The green light for the side street will stay on until there is no vehicle on the side street up to a maximum of 25s The yellow caution light will stay on for 4s between changes form green to red on both the main street and the side street.
数字电子技术课程设计——电子密码锁.
课程设计说明书课程名称：数字电子技术课程设计题目：电子密码锁学生姓名：专业：班级：学号：指导教师：日期：年月日电子密码锁一、设计任务与要求1.用电子器件设计制作一个密码锁，使之在输入正确的代码时开锁。
2.在锁的控制电路中设一个可以修改的4位代码，当输入的代码和控制电路的代码一致是锁打开。
3.用红灯亮、绿灯灭表示关锁，绿灯亮、红灯灭表示开锁4.如5s内未将锁打开，则电路自动复位进入自锁状态，并发报警信号。
二、方案设计与论证1、用按键输入四位十进制数字，输入密码要存储。
2、比较输入密码和原始密码。
当输入正确密码时，给出开锁信号，开锁信号用一个绿色指示灯表示，绿灯亮表示密码输入正确；如果输入密码不正确，用红灯表示。
3、锁的开关用红灯和绿灯表示，一次只能亮一盏。
红灯亮、绿灯灭表示关锁，绿灯亮、红灯灭表示开锁。
4、设置倒计时电路和自锁电路。
如果密码在5s内未能输入正确则发出报警声，并且自锁电路。
5、设置密码设置开关，开关闭合后，允许设置密码，设置好密码后，打开此开关。
6、需要在输入密码开始时识别输入，并由此触发计时电路。
方案一用74LS147译码器来把按键输入转化为二进制。
通过8片四位寄存器74LS194实现密码功能，其中四片用来存储预置密码，另四片则用来存储输入的密码。
当密码开始输入时开始计时，通过74LS192计数器实现计时功能；然后在密码输入期间，用74LS138数据选择器来选片存储。
数据选择器的输入端又一个两位的二进制的加法计数器来控制，当键盘有按键输入时计数器就加1，当一个按键按完后会轮到下一个芯片存储。
自锁功能利用74LS138来控制。
通过四片74LS85芯片判断原始密码和输入密码是否相同，接着用指示灯来表示密码的输入正确与否，如果密码没有输入正确的话，则红灯亮，否则则绿灯亮。
若是没在规定时间输入正确密码，则会发出警报信号（蜂鸣器响）。
方案二也用74LS147译码器来把按键输入转化为二进制。
通过8片四位寄存器74LS175实现密码的存储问题。
数字电子技术课程设计——四花样彩灯控制器
一、设计要求1.1 设计课题及要求（一）题目：四花样彩灯控制器（二）基本要求：设计一四花样自动切换的彩灯控制器，要求实现(1) 彩灯一亮一灭,从左向右移动；(2) 彩灯两亮两灭，从左向右移动；(3) 四亮四灭，从左向右移动(4) 从1～8从左到右逐次点亮，然后逐次熄灭；(5) 四种花样自动变换。
（三）主要参考元器：555定时器，模十六计数器74LS161，双D触发器74LS74，与门74LS08，非门74LS04，四选一数据选择器74LS153，八位移位寄存器74LS164。
二、系统组成及工作原理2.1 系统组成框图把四花样彩灯设计分为几个独立的功能模块进行设计,每一个模块完成特定的功能,再把它们有机的组织起来构成一个系统完成彩灯控制器的设计。
系统可由四个模块组成，它们分别是：四种码产生电路、开关电路、数据输出、时钟电路。
设计框图如图2.1所示：由两个555构成两个时钟电路，由模十六计数器和组合逻辑门构成四种码产生电路，由双D 触发器和数据选择器构成开关电路，由移位寄存器和八个彩灯构成输出电路，一个时钟控制模十六计数器和移位寄存器，另一个时钟控制双D触发器。
2.2工作原理分析从多谐振荡器出来的脉冲信号分为两路：一路作为计数脉冲送到模十六计数器；另一路做为移位时钟脉冲加到移位寄存器。
调节多谐振荡器的电阻可以改变震荡频率，即改变彩灯移动的速度，得到不同的动态效果。
多谐振荡器、双D触发器、数据选择器共同组成一个电子开关。
多谐振荡器输出的计数脉冲经双D触发器两位二进制计数器，在它的两个输出端得到00、01、10、11四种逻辑状态。
这四个状态作为数据选择器的四个数据通道选择信号，对应从模十六计数器输送到数据选择器的QA，QB，QC，QD四个分频信号。
其作用相当于一个受控的一刀四位的机械转换开关。
当双D触发器输出为“00”时，数据选择器输出10000000序列脉冲，为八分频信号，实现花样一；为“10”时，数据选择器输出11000000序列脉冲，为八分频信号，实现花样二；为“01”时数据选择器输出11110000序列脉冲，为八分频信号，实现花样三；为“11”时数据选择器输出1111111100000000序列脉冲，为十六分频信号，实现花样四。
数字电子技术课程设计报告题目
数字电子技术课程设计题目题目.1：多功能数字钟的电路设计数字钟是采用数字电路实现"时〞、"分〞、"秒〞数字显示的计时装置。
由于数字集成电路的开展和石英晶体振荡器的使用，使得数字钟的精度、稳定度远远超过了机械钟表。
钟表的数字化在提高报时精度的同时，也大大扩展了它的功能，诸如定时自动报警、按时自动打铃、时间程序自动控制、定时播送、定时启闭路灯等。
因此，研究数字钟及扩大其应用，有着非常现实的意义。
一、设计目的1.掌握数字钟的设计、组装与调试方法。
2. 熟悉集成电路的使用方法。
二、设计任务与要求1.时钟显示功能，能够以十进制显示"时〞、"分〞、"秒〞。
2.具有快速校准时、分、秒的功能。
3.计时准确度，每天计时误差不超过1s。
4.整点自动报时，在离整点10s时，便自动发出鸣叫声，步长1s，每隔1s鸣叫一次，前四响是低音，最后一响为高音，最后一响完毕为整点。
选做：1.闹钟功能，可按设定的时间闹时。
2.日历显示功能。
将时间的显示扩展为"年〞、"月〞、"日〞。
三、数字钟的根本原理及电路设计一个具有计时、校时、报时、显示等根本功能的数字钟主要由振荡器、分频器、计数器、译码器、显示器、校时电路、报时电路等七局部组成。
石英晶体振荡器产生的信号经过分频器得到秒脉冲，秒脉冲送入计数器计数，计数结果通过"时〞、"分〞、"秒〞译码器译码，并通过显示器显示时间。
数字钟的整机逻辑框图如下：图-1数字钟整机逻辑图1.石英晶体振荡器石英晶体振荡器的特点是振荡频率准确、电路构造简单、频率易调整，它是电子钟的核心，用它产生标准频率信号，再由分频器分成秒时间脉冲。
用反相器与石英晶体构成的振荡电路如图4-2-2所示。
利用两个非门G1和G2自我反应，使它们工作在线形状态，然后利用石英晶体Z1来控制振荡频率。
振荡器振荡频率的精度与稳定度根本上决定数字钟的准确度,晶振频率越高，计时准确度越高。
数电课程设计题目-汇总
1、课题一：电子钟设计设计指标与要求1）设计并制作符合要求的电子钟2）电子钟由 6 位七段 LED 显示器显示，其中两位显示“时”,二位显示“分”，两位显示“秒”;3）计时最大值为 23 时 59 分 59 秒;4）计时误差不得超过1s;5）具有清零、校验时、分等控制功能；6）安装自己设计的电路或仿真电路；7）写出设计报告。
2、课题二：四路数字抢答器设计设计指标与要求1）设计制作一个容纳 4 组参赛队的数字式抢答器，每组设置一抢答按钮供抢答者使用。
2）设计抢答者的输入抢答锁定电路、抢答者序号编码、译码和显示电路。
3）设计定时电路，声、光报警或音乐片驱动电路。
4）设计控制逻辑电路，启动、复位电路。
5）设计计分电路，犯规电路。
6）安装自己设计的电路和仿真。
7）写出设计报告。
3、课题三：交通灯控制器设计、制作设计指标与要求1）每个方向有两对灯，分别为红、绿。
2）每个方向的绿灯、红灯的定时时间可以预设，一个方向绿灯亮时另一个方向红灯亮。
定时时间用数码管显示，红绿灯指示用发光二极管。
3）绿灯、红灯顺序点亮，循环往复。
4）控制器要自带时钟，为了时钟精度和得到占空比为50％的标准1HZ 时钟，最后的时钟通过分频得到。
时钟脉冲源可以利用555 电路或晶体振荡器产生。
5）计数器使用CD4516，74161，74390。
如使用晶体振荡器需用到CD4060 芯片。
6）写设计报告4 、课题四：逐音彩灯控制器设计设计指标与要求1）设计并制作一逐音彩灯控制器，使彩灯的闪烁可随着音乐节奏变化，从而产生灯光追逐音乐、活跃气氛的效果；2）被控彩灯为八路，每路以 8 个发光二极管为负载；3）设置外部操作开关，控制彩灯亮点的右移、左移、全亮和全灭；4）彩灯亮点移动规律是二亮二灭右移或左移；5）彩灯亮点移动时间间隔为 1 秒；6）安装自己设计的电路和对设计电路进行仿真；/5、课题五：数字电压表设计设计指标与要求11）设计制作一个3 2 位的数字电压表。
数字电子技术课程设计-题目
数电课设说明1•单人单题，每个题目在同一班不能超过5人选择！为了避免重复过多，请填写两个心仪的题目。
2•如果这些题目都进不了尊驾法眼，请自行设计题目名称、题目要求并提交给老师，审核通过后也可以正式进场施工。
3. 建议先用Multisim或Proteus仿真测试再制作。
4•经费由学校统一下达，每人20元，元器件请由班级或个人自行购买。
5. 请电信121、122填写好下表，于下周二前发送到农民工邮箱baojinghaiqq.。
钦州学院数电课设题目小全1 •智力竞赛抢答装置的设计（1）基本功能①4名选手编号为：1, 2，3,4。
各有一个抢答按钮，按钮的编号与选手的编号对应；②给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始；③抢答器具有数据锁存和显示的功能。
抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，同时给出音响提示，封锁输入编码电路，禁止其他选手抢答。
抢答选手的编号一直保持到主持人将系统清零为止；④抢答器具有定时（9秒）抢答的功能。
当主持人按下开始按钮后，定时器开始倒计时，定时显示器显示倒计时间，若无人抢答，倒计时结束时，扬声器响，音响持续0.5秒。
参赛选手在设定时间（9秒）内抢答有效，抢答成功，扬声器响，音响持续0.5秒，同时定时器停止倒计时，抢答显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止；⑤如果抢答定时已到，却没有选手抢答时，本次抢答无效。
系统扬声器报警（音响持续0.5秒），并封锁输入编码电路，禁止选手超时后抢答，时间显示器显示0。
（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
(3)主要器件74LS175、74LS20、74LSO0 CC40192、CC4511、CC40106、555、数码管、蜂鸣器2 •多功能数字钟的设计(1)基本功能①用七段LED数码管以十进制显示“时”、“分”、“秒”；②计时计数器用24进制计时电路；③可手动校时，能分别进行时、分的校正；④整点报时。
数电课程设计题目
物联网15-1、2班数电课程设计题目：要求：1、学生分组，每组限8人，特殊情况需说明2、查阅资料，器件选型，提供元器件清单，本周五前需完成。
周五进行答辩。
时间安排：周一：分组选题，进行设计要求分析，确定电路组成的功能模块，完成总体设计周二：确定所需要的常用芯片，查询芯片说明手册，熟悉芯片各管脚作用及外接方式。
周三：完成各功能模块设计周四：撰写设计报告周五：答辩答辩要求：1、熟悉本设计内容，能准确完整说出自己所负责的内容、一、汽车尾灯控制电路设计目的：1、巩固和加强《数字电子技术》课程的理论知识。
2、掌握电子电路的一般设计方法，了解电子产品研制开发过程。
4、通过查阅手册和文献资料，培养独立分析问题和解决问题的能力。
5、通过课程设计，学生受到设计写作方法的初步训练，能用文字、图形和现代设计写作方法系统地、正确地表达课程设计和研究成果。
6、为了培养学生正确的设计思想与方法、严谨的科学态度和良好的工作作风，树立自信心。
设计任务设计一个汽车尾灯控制电路，要求汽车尾部左右两侧各有3个指示灯(用发光二极管模拟)，当在汽车正常运行时指示灯全灭；在右转弯时，右侧3个指示灯按右循环顺序点亮；在左转弯时，左侧3个指示灯按左循环顺序点亮；在临时刹车时，所有指示灯同时点亮。
参考设计方案分析以上设计任务，由于汽车左转弯或右转弯时，3个指示灯循环点亮，所以用三进制计数器控制译码器电路顺序输出低电平，从而控制尾灯按要求点亮。
由此得出在每种运行状态下，各指示灯与给定条件间的关系，即逻辑功能表1-1所示。
汽车尾灯控制电路设计总体框图如图1-1所示。
图1-1汽车尾灯控制电路设计总体框图二、自动循环计数器设计目的：1、巩固和加强《数字电子技术》课程的理论知识。
2、掌握电子电路的一般设计方法，了解电子产品研制开发过程。
4、通过查阅手册和文献资料，培养独立分析问题和解决问题的能力。
5、通过课程设计，学生受到设计写作方法的初步训练，能用文字、图形和现代设计写作方法系统地、正确地表达课程设计和研究成果。
数字电子技术课程设计—交通信号灯
数字电子技术课程设计—交通信号灯1、课程设计目的⑴培养学生的数字电路的设计能力。
⑵掌握交通信号灯控制电路的设计、组装和调试方法。
2、课程设计内容和要求⑴设计一个交通信号灯的控制电路，要求：①主干道和支干道交替放行，主干道车流量大，每次放行30S，支车道流量小，每次放行20S。
②每次绿灯变红灯时，黄灯先亮5S，此时原红灯不变。
③用十进制数字显示放行及等待时间。
⑵用SSI和MSI器件组成交通信号灯控制电路，并在DICE-3实验箱上进行组装和调试。
⑶画出各单元电路图，整机逻辑框图和逻辑电路，写出设计实验总结报告。
3、交通信号灯的基本原理十字路口的红绿灯灯指挥着行人和各种车辆的安全通行，示意图如下，有一个主干道和一个支干道，每边都设置了红、绿、黄三色信号灯，红灯亮禁止通行，绿灯亮可以通行，在绿灯变红灯时先要求黄灯亮几秒钟，各方向车辆都停止通行。
要实现上述交通信号灯的自动控制，电路中应有主控制器、计数器、时钟信号发生器、计时器、8421BCD译码器和数码显示器、信号灯译码驱动器几部分电路组成，整机电路原理框图如实训图2⑴时钟信号发生器（秒信号发生器）数字系统是靠时钟信号来工作的，是主控制器和计时器的工作信号，获得脉冲的方法有两种，一是用多谐振荡器直接产生，另外是利用整形电路将其它周期性波形转换成矩形脉冲，多谐振荡器的电路有多种形式，RC环形多谐振荡器，555定时器构成的多谐振荡器，CMOS多谐振荡器，秒信号发生器等。
在此我们提供了555定时器构成的多谐振荡器的参考电路。
要获得周期为1秒的矩形波，运用公式T=0.7（R1+2R2）C1合理电阻和电容的值取C1=0.01μF，则R1+2R2=？⑵主控制器十字路口车辆通行有如下时序图：①开始设主干道通行（主绿亮）支干道不通行（支红亮）持续时间30S；②30S后，主干道停车，支干道仍不通行，这种情况下主黄与支红亮，持续时间5S；③5S后，主干道不通行，支干道通行，这种情况下主红与支绿亮，持续时间20S；④20S后，主干道仍不通行，支干道停车，这种情况下主红与支黄灯亮，持续时间5S，5S后又回到第一种情况，如此循环反复。
数字电路课程设计--自动换挡型1Hz-9.99KHz频率计
数字电子技术课程设计（频率计设计）姓名：学号：班级：成绩：指导老师：设计时间：一．设计题目自动换挡型1Hz-9.99KHz频率计二．设计要求1设计一个能测量1Hz—9.99KHz、TTL电平的频率计，具有自动换挡功能。
要求用三位数字显示，1—999Hz显示单位为Hz、1KHz—9.99KHz显示单位为0.01KHz。
画出完整的电路图，说明电路的工作原理。
2根据所给参考电路分析其工作原理并解答思考题。
3 根据上述原理电路图，在印刷电路图中标出元器件的位置及代号，并完成跳线，使连接完整。
4 组装、调试频率计；写出实验、调试报告。
选作内容：1频率计输入接口，可以测量5mV—10V的正弦波、三角波方波信号。
2让频率计具有以下精度：1—99Hz精度为0.2Hz100—999Hz精度为0.5Hz1KHz—9.99KHZ精度为1Hz三．题目分析：所谓频率，就是周期性信号在单位时间（1s）里变化的次数。
根据频率计的测频原理，可以选择合适的基准信号即闸门时间，对输入被测信号脉冲进行计数，实现测频的目的。
并且当频率超过一定值后，电路能够自动换挡。
四．整体构思：本数字频率计的设计思路是：1 数字频率计的主要功能是测量周期信号的频率。
频率是单位时间（ 1S ）内信号发生周期变化的次数。
如果我们能在给定的 1S 时间内对信号波形计数，并将计数结果显示出来，就能读取被测信号的频率。
2 数字频率计首先必须获得相对稳定与准确的时间，同时将被测信号转换成幅度与波形均能被数字电路识别的脉冲信号，然后通过计数器计算这一段时间间隔内的脉冲个数，将其换算后显示出来。
这就是数字频率计的基本原理。
值了。
此时的时基信号为输入信号。
3 自动换挡，由于此频率计只有三个数码管显示，故数字频率即必须采用自动换挡的方式工作，当所测频率超过999Hz时自动换挡，借助分频器分频后通过数码管显示。
五．具体实现：画出总体方框图和原理图并给出说明。
原理图必须电脑画。
数电优质课程设计题目
二、题目数电课程设计题目选一、设计并制作一数字式温度计〖基本规定〗采用电桥法，运用PT~100热电阻对0~200℃测温范畴进行测量并送LED 数码管显示，规定测量辨别率为0.1℃,数据测量间隔时间为5秒。
〖提高规定〗1)针对不同旳铂热电阻讨论不同旳温度信号测量措施2)运用电路对测温电路进行非线性校正，提高测温精度(电路非线性校正和EPROM 查表法非线性校正两种措施)3)讨论误差旳形成因素和减少误差旳措施 4)进行简朴旳温度开关控制〖参照原理框图〗系统参照原理框图如下：〖重要参照元器件〗MCl4433(1)，LM324(1)，七段数码管(4)，CD4511(1),MC1413(1),铂热电阻使用一般精密电位器替代。
二、十二小时电子钟〖基本规定〗运用基本数字电路制作小时电子钟，规定显示时分秒；并能实现校时和校分旳功能。
〖提高规定〗1)针对影响电子钟走时精度旳因素提出改善方案 2)增长日期显示3)实现倒计时功能4)整点报时(非语音报时)5)定期功能〖参照原理框图〗：〖重要参照元器件〗：CD4060，74LS74，74LS161，74LS248三、电平感觉检测仪〖基本规定〗：采用光电式摇晃传感器，其检测范畴为±90℃，每摇晃一度传感器就输出一种脉冲信号给计数单元，在给定期间内测量到旳脉冲数目就能表白该人旳电平感觉，测试时采用头戴式传感器、闭上双目，单脚立地：保持静止，开始测试。
定期时间为1分钟〖提高规定〗〖参照原理、框图〗：〖重要参照元器件〗CD4060，555，74LS74四、便携式迅速心律计基本规定〗运用数字电路制作一便携式迅速心律计，用于在较短时间内测量脉搏跳动速率：并使用LED显示。
〖提高规定〗1）提高测量精度旳措施2)设计能比较精确测量1S内心跳旳电路〖参照原理框图〗〖重要参照元器件〗CD4060，4528，4518；4511，14526五、数字式定期开关〖基本规定〗设计并制作一数字式定期开关，此开关采用BCD拨盘预置开关时间，其最大定期时间为9秒，计数时采用倒计时旳方式并通过一位LED数码管显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数电课设说明1.单人单题，每个题目在同一班不能超过5人选择！为了避免重复过多，请填写两个心仪的题目。
2.如果这些题目都进不了尊驾法眼，请自行设计题目名称、题目要求并提交给老师，审核通过后也可以正式进场施工。
3.建议先用Multisim或Proteus仿真测试再制作。
4.经费由学校统一下达，每人20元，元器件请由班级或个人自行购买。
5.请电信121、122填写好下表，于下周二前发送到农民工邮箱baojinghaiqq.。
钦州学院数电课设题目小全1．智力竞赛抢答装置的设计（1）基本功能①4名选手编号为：1，2，3，4。
各有一个抢答按钮，按钮的编号与选手的编号对应；②给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始；③抢答器具有数据锁存和显示的功能。
抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，同时给出音响提示，封锁输入编码电路，禁止其他选手抢答。
抢答选手的编号一直保持到主持人将系统清零为止；④抢答器具有定时（9秒）抢答的功能。
当主持人按下开始按钮后，定时器开始倒计时，定时显示器显示倒计时间，若无人抢答，倒计时结束时，扬声器响，音响持续0.5秒。
参赛选手在设定时间（9秒）内抢答有效，抢答成功，扬声器响，音响持续0.5秒，同时定时器停止倒计时，抢答显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止；⑤如果抢答定时已到，却没有选手抢答时，本次抢答无效。
系统扬声器报警（音响持续0.5秒），并封锁输入编码电路，禁止选手超时后抢答，时间显示器显示0。
（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
（3）主要器件74LS175、74LS20、74LS00、CC40192、CC4511、CC40106、555、数码管、蜂鸣器2．多功能数字钟的设计（1）基本功能①用七段LED数码管以十进制显示“时”、“分”、“秒”；②计时计数器用24进制计时电路；③可手动校时，能分别进行时、分的校正；④整点报时。
（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
（3）主要器件CC4013、CC4060、74LS90、CC4511、CC4068、数码管3．3位半直流数字电压表的设计（1）基本功能①量程：一档：+1.999V～0～－1.999V二档: +19.99V～0～－19.99V②用七段LED数码管显示读数，做到显示稳定、不跳变；③保持/测量开关：能保持某一时刻的读数；④指示值与标准电压表示值误差最低位在5之内。
（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
（3）主要器件CC14433、MC1413、MC1403、CC4511、七段LED数码管器4．数字频率计的设计（1）基本功能①量程：4位十进制数第一档：最小量程档，最大读数是9.999KHz，闸门信号的采样时间为1s。
第二档：最大读数为99.99KHz，闸门信号的采样时间为0.1s。
第三档：最大读数为999.9KHz，闸门信号的采样时间为10ms。
第四档：最大读数为9999KHz，闸门信号的采样时间为1ms。
②用七段LED数码管显示读数，做到显示稳定、不跳变；③被测信号为方波信号。
（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
（3）主要器件CC4518、CC4013、CC40106、CC4011、CC4511、七段LED数码管5．拔河游戏机的设计（1）基本功能①拔河游戏机需用9个发光二极管排列成一行，开机后只有中间一个点亮，以此作为拔河的中心线，游戏双方各持一个按键，迅速地、不断地按动产生脉冲，谁按得快，亮点向谁方向移动，每按一次，亮点移动一次。
移到任一方终端二极管点亮，这一方就得胜，此时双方按键均无作用，输出保持。
只有经复位后才使亮点恢复到中心线，比赛才可重新开始；②用七段LED数码管显示胜者的盘数。
（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
（3）主要器件CC4514、CC40193、CC4518、CC4081、CC4030、CC4011、CC4511、数码管6．交通灯控制电路的设计（1）基本功能①用红、绿、黄三色发光二极管作信号灯；②当主干道允许通行亮绿灯时，支干道亮红灯，而支干道允许亮绿灯时，主干道亮红灯；③主干道在支干道无车时放行；如支干道有车则主干道每次放行60s，支干道放行30s；④在每次由亮绿灯变成亮红灯的转换过程中间，要亮5s的黄灯作为过渡，以使行驶中的车辆有时间停到禁止线以外。
（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
（3）主要器件74LS138、74LS153、CC4011、555、74LS161、CC4020、74LS00、发光二极管7．倒计时数字显示器的设计（1）基本功能①采用倒计时方式定时，最大定时范围60分钟。
时钟信号源要精度较高；②定时时间可以对分、秒分别预置；③数字式显示剩余时间的分、秒；④定时时间到，能提前十秒提供类似“的、的、的、的、的、的、的、的、的、的”声响提示。
（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
（3）主要器件CC40106、CC40192、CC4060、CC4511、CC4068、CC4013、数码管8．自动日历表的设计（1）基本功能由电子电路实现一个自动日历，完成大月31天，小月30天，二月28天的自动调节功能：①用两片十进制计数器级联构成日计数器，再用两片十进制计数器级联构成月计数器；②日计数器置数（复位）后应为1，月计数器应为12循环计数；③设计一个1Hz的脉冲作CP。
（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
（3）主要器件CC40192、74LS20、74LS153、CC4511、CC40106、CC4020、数码管9．彩灯控制器1的设计（1）基本功能设计一个彩灯控制器，控制绿黄红三个灯，按一定规律依次点亮：①绿黄红三个彩灯循环闪亮，变化规律是：全灭－红－黄红－黄－绿黄－绿－绿红－全亮－全灭－…，如此循环；②设计一个脉冲电路控制各状态转换的时间：按下面8种循环输出脉冲信号（每种循环的间隔为8个脉冲）：┅→2秒脉冲→1秒脉冲→0.5秒脉冲→0.25秒脉冲→0.125秒脉冲→0.25秒脉冲→0.5秒脉冲→1秒脉冲→2秒脉冲→┅（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
（3）主要器件74LS74、74LS00、CC4020、CC40106、74LS151、74LS161、发光二极管10．彩灯控制器2的设计（1）基本功能①控制围成矩形的8盏彩灯；②点亮方式既可以顺时针移动，也可逆时针移动，还可逆顺时针交替移动；③起始状态可以预置；④设计一个脉冲电路控制各状态转换的时间：按下面8种循环输出脉冲信号（每种循环的间隔为8个脉冲）：┅→2秒脉冲→1秒脉冲→0.5秒脉冲→0.25秒脉冲→0.125秒脉冲→0.25秒脉冲→0.5秒脉冲→1秒脉冲→2秒脉冲→┅（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
（3）主要器件CC4020、CC40194、CC40106、74LS151、74LS161、74LS00、发光二极管11．彩灯控制器3的设计（1）基本功能①8个彩灯一字排开，彩灯的亮灭图案及顺序按下列8种花样循环进行。
L1 L2 L3 L4 L5 L6 L7 L8灭灭灭灭灭灭灭灭灭亮灭亮灭亮灭亮灭灭亮亮灭灭亮亮灭灭灭灭亮亮亮亮亮亮亮亮亮亮亮亮亮亮亮亮灭灭灭灭亮亮灭灭亮亮灭灭亮 灭 亮 灭 亮 灭 亮 灭②设计一个脉冲电路控制各状态转换的时间：按下面8种循环输出脉冲信号（每种循环的间隔为8个脉冲）：┅→2秒脉冲→1秒脉冲→0.5秒脉冲→0.25秒脉冲→0.125秒脉冲→0.25秒脉冲→0.5秒脉冲→1秒脉冲→2秒脉冲→┅ （2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能； ②设计报告一份。
（3）主要器件CC4020、CC40193、CC40106、74LS20、74LS138、74LS151、发光二极管12．汽车方向之星电路的设计 （1）基本功能由电子电路设计一组灯饰，把它安装在小汽车的后窗上，用以提示小汽车的左转弯、右转弯、减速、刹车等行车情况，该组灯饰叫 “方向之星”。
①左右两排各多个小灯，中间一个大红灯；②正常直线行驶时后排小灯由中间分别向两边依次闪亮； ③正常行驶左转弯时，左排灯依次向左闪亮； ④正常行驶右转弯时，右排灯依次向右闪亮；⑤减速、刹车、紧急情况处理时属非正常行驶大灯闪亮；闪亮速率1次/秒； ⑥配套设计一个声光，提示系统，提示驾驶员在转弯结束后，及时关闭转向灯。
（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能； ②设计报告一份。
（3）主要器件74LS00、CC4020、CC40106、CC40193、74LS138、蜂鸣器、发光二极管13．步进电机脉冲分配电路的设计 （1）基本功能 设计一个能自启动的具有正反转功能的三相六拍步进电机脉冲分配电路。
电路的状态转换图如图1所示。
图中M 为控制变量，当M=0时，电路按顺时针转；当M=1时，电路按逆时针转。
M=1（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
（3）主要器件CC4020、CC40106、74LS74、CC4085、发光二极管14．洗衣机定时正反转控制电路的设计（1）基本功能用中规模集成电路实现洗衣机总洗涤时间、定时正反转的模拟控制。
①采用倒计时方式定时洗涤，最大定时范围99秒钟，时钟信号源要精度较高；②总的洗涤时间可以预置，数字式显示剩余时间；③完成洗涤电机实现“正转（7秒）→停（3秒）→反转（7秒）→停（3秒）→正转（7秒）→┅”的工作循环；④用三个LED表示正转、停、反转状态，并可显示各种状态运行的剩余时间。
（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。
（3）主要器件CC40192、CC4013、CC4060、CC4511、CC4081、74LS157、数码管15．数列显示电路的设计（1）基本功能①用一个LED数码管依次循环显示：0、1、2、3、4、5、6、7、8、9 （自然数列）1、3、5、7、9 （奇数列）0、2、4、6、8 （偶数列）1、2、3、4、5、6、7 、1（音乐字符列）②每个数字显示时间基本相同，且从0.5S～2S 连续可调。
