轻客总装车间监控布置示意图

合集下载

总装部简介及流程

NS04
1.安装前刮水器电机总成 2.安装ECU总成 3.安装牌照灯总成 4.安装洗涤液壶总成 5.安装安全气囊ECU及支架
内饰发动机舱管线路连接二级质量门及在线返修
NS09
1.安装后蒸发器总成 2.安装右B柱上空调管路 3.安装ABS执行器 4.安装转向管柱固定梁焊接总成 5.安装驻车制动操纵手柄总成
NS11
1.安装仪表板总成 2.安装冷凝器总成 3.安装发动机舱空调管路1 4.安装C柱上内护板
NS13
1.安装转向管柱及传动轴总成 2.安装后保险杠本体 3.安装后雾灯总成
1.安装组合仪表总成 2.安装仪表板总成附件 3.安装后视镜总成 4.安装前车门内护板总成 5.安装变速操纵机构总成
NS18
NS01
1.安装左右自然通风进气管 2.安装贮液器 3.安装顶棚.后暖风.后门.高位灯线束 4.安装前刮水器总成 5.安装上滑道总成
NS02
1.铺主线束 2.安装前地板线束护板 3.插接继电器 4.安装喷嘴及软管 5.安装洗涤器罐 6.安装前门密封条
NS05
1.安装储液罐总成 2.安装前围仪表板线束总成 3.安装前地毯总成 4.安装拉门中滑道总成 5.粘贴侧围防尘膜
内饰二级质量门及在线返修
NS10
1.安装顶棚护板总成 2.安装遮阳板总成 3.安装天窗密封条（天窗版） 4.安装室内顶灯总成
内饰仪表板二级质量门及在线返修
NS14 NS12
1.安装A柱上内护板总成 2.安装电子扇总成 3.安装散热器总成 4.安装发动机舱盖锁总成
1.安装侧滑门玻璃总成 2.安装侧滑门下内护板总成 3.安装侧滑门上内护板总成
ZH13
1.加注燃油及安装燃油箱盖总成 2.加注防冻液 3.充氟/冷媒检测 4.动力转向液加注

【VIP专享】大型工厂厂区监控系统设计方案

大型工厂厂区监控系统设计方案-36个点（本地/远程同时监控）作者:荻耀科技有限公司发表时间: 2015-03-26本视频监控系统方案是针对一工厂厂房及其厂区道路设计，工厂厂区内有三栋厂房、一栋办公楼。

一期工程主要需要在工厂的主要道路、厂区大门、厂房及仓库各出入口、车间、仓库等位置共设立36个监控点。

一、工厂监控项目需求此项目为一工厂厂区和生产场所的视频监控系统，工厂厂区内有三栋厂房、一栋办公楼。

一期工程主要需要在工厂的主要道路、厂区大门、厂房及仓库各出入口、车间、仓库等位置共设立36个监控点。

（如下文系统图所示），其中一个动点，其余全部为定点，要求根据现现场实际环境，确定选用的设备参数和型号。

通过与用户的全面沟通，深入了解用户期望，决定全部选用高清红外夜视摄像机。

工厂监控控制台设置在门卫值班室，需要值班人员实时监控，视频资料需要保存至少一个月，要求可以随时、方便地回放视频资料，并且回放的时候不影响实时录像。

监控室配置操作台，用三台SAMSUNG液晶显示器显示图像，通过控制键盘和硬盘录像机都可以控制厂区内的动点监控点。

同时系统接入网络，办公室相关管理人员可以通过局域网适时观看及调取录像，公司管理人员可以通过远程访问随时了解公司情况。

本系统在厂区内的走线全部用PVC阻燃管敷设（如图所示），车间或库房内的走线均为Φ40、Φ32、Φ25或Φ20的PVC阻属管，室外全部用Φ160PVC管地埋敷设到监控室。

为了照顾美观，室内的主要走厂房/仓库内顶，无法走内顶的则沿墙壁敷设。

二、工厂监控方案介绍根据项目需求，本套工厂视频监控系统基本可以分为前端部分、传输部分、控制存储和显示部分组成，还具有对图像信号的分配切换、存储、处理等功能。

2.1、前端部分前端部分主要是摄像机以及其配套的产品等，包括电源、支架、配电箱等，是整个系统的“眼睛”。

它布置在工厂厂区的某一位置上，实时采集各个监控点的视频画面，并通过传输部分传回监控室，进行处理。

公司监控改造线路分布图

）
摄像头
电源
光端机（接收
硬盘录像机监视器5 监视器2
）
光端机（接收硬盘录像机
光端机（发射）
光纤跳线
光端盒
三根八芯光纤光纤及跳线 75-5同轴电缆
光端盒
矩阵
）
监视器6 光端机（接收硬盘录像机
监视器3
摄像头
没接光端机的球机摄像头球机9 没接光端机的枪机摄像头10
门卫室
摄像头11
没接光端机的枪机
摄像头3
摄像头2 摄像头1
大厅西楼梯口餐厅摄像头4
8路视频光端机摄像头5 东楼梯口摄像头6 食堂摄像头6
办公楼
摄像头7 锅炉房摄像头8 单车棚
远程控制
三台硬盘录像机网线
交换机
监视器4
监视器1

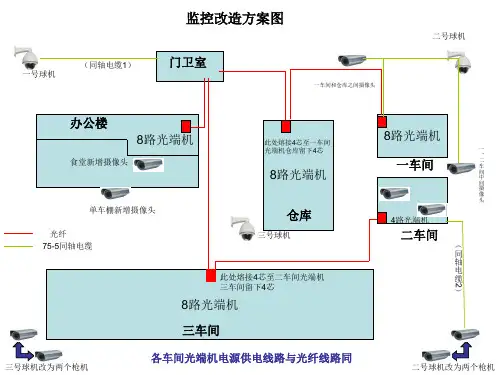

监控改造方案图
二号球机
（同轴电缆1）一号球机
一车间和仓库之间摄像头
门卫室
办公楼 8路光端机
食堂新增摄像头
此处熔接4芯至一车间光端机仓库留下4芯
8路光端机一车间
一、二车间中间摄像头
8路光端机
单车棚新增摄像头光纤 75-5同轴电缆
仓库
三号球机
4路光端机
二车间
（同轴电缆）
西门
一车间
摄像头2 摄像头4
南门1
南门1
摄像头8
仓库摄像头分布：仓库采用的是8路光端机，总共控制仓库内部 4个和地磅处2个枪机1个球机，一起7个摄像头。
摄像头5
摄像头1 8路视频光端机西门
摄像头2

总装车间布置经验ppt课件

第 13 页
三、一汽-大众汽车总装车间简介
3.1 概述
一汽-大众汽车有限公司总装车间，自1988年末开始设计准备工作至1994年8月1日第一辆 Jetta轿车开下总装线而正式投产，先后经历了设计准备、工程预可行性研究、可行性研究、概念设计、详细设计，土建公用工程现场施工及现场施工配合指导，机械化输送设备及车间内上部钢结构现场施工及现场施工配合指导，非标准设备、专用工装、工位器具及专用工具制造和制造现场质量监督，各类国产、引进标准及非标准设备现场安装调试等建设全过程，从设计准备至建成投产前后近6年时间，它的建成对我国汽车工业的技术进步产生了巨大的影响。同时也是我国最大、技术上最先进的汽车总装厂之一。当Jetta轿车总装线投产后，随着一汽-大众合资企业的发展，Audi轿车的生产也由一汽方面的技术引进转为扩大合资范围，并于1995年12月签订合资协议。而后利用总装厂房南部建成一条AudiC3V6轿车总装线，由于AudiC3V6轿车在德国已升级换代为AudiC5轿车，产品装配形式发生了较大变化，由传统意义上的分装及总装改变为模块式装配，为适应新车型的装配，又对现有Audi总装线进行改造，增加各大模块的分装线，设计工作已全部完成，现场施工正在紧张进行中。计划1999年6月1日正式投产。 Jetta轿车截止1998年底累计生产181997辆，AudiC3V6轿车1998年生产57⑿辆，该项目投产后取得了较好的社会效益和经济效益，1998年创利税8.9亿元，人均利税22.2万元，Jetta轿车市场占有率由过去的8％上升到1998年的13％，并仍在稳步上升。
第 11 页
二、总装车间的管理简介
2.3物流-准时生产（JIT）和顺序供货（JIS）
对于总装车间内部，各汽车生产厂借助“看板”达到精益生产。总装车间发出生产指令，物流中心具体负责实施，当某工位用完一箱零件后，就把取货“看板”挂到看板架上，物流中心负责带着取货看板和空工位器具到上一道工位去取相应数量的零件，上道工位再从它的上一道工位领取相应数量的零件进行加工，以补充被取走的数量，依次类推，直到原材料供应部门。这样大大降低了储备数量，减少了总装车间的储物区域面积。 “看板”与在制品同时在一起存放，只要一看“看板”就可以知道在制品的品种和数量。通过实施看板管理极大地提高了生产物流和现场管理水平。

运车间机车乘务员监控装置基础操作必知必会

运车间机车乘务员监控装置基础操作必知必会一、启动和关闭装置1.启动装置：按下开机按钮，待一段时间后系统启动完成，屏幕出现主界面。

2.关闭装置：进入主界面点击关闭系统按钮，选择确认关闭，等待系统完全关闭。

二、登录和退出账户1.登录账户：进入主界面，选择登录按钮，输入账户名和密码，点击确认登录。

2.退出账户：进入主界面，点击退出按钮，选择确认退出。

三、选择监控模式1.视频监控模式：点击视频监控按钮，选择要监控的车厢或者区域，屏幕将显示对应区域的视频画面。

2.声音监控模式：点击声音监控按钮，选择要监控的车厢或者区域，屏幕将显示对应区域的声音波形。

3.数据监控模式：点击数据监控按钮，选择要监控的指标，屏幕将显示对应指标的实时数据。

四、查看历史记录1.视频历史记录：在视频监控模式下，点击历史记录按钮，选择要查看的日期和时间段，屏幕将显示对应时间段的历史视频画面。

2.声音历史记录：在声音监控模式下，点击历史记录按钮，选择要查看的日期和时间段，屏幕将显示对应时间段的历史声音波形。

3.数据历史记录：在数据监控模式下，点击历史记录按钮，选择要查看的指标和日期，屏幕将显示对应日期的数据曲线图。

五、报警处理1.报警信息查看：在主界面会有报警信息提示，点击报警信息按钮可以查看详细的报警内容和时间。

2.报警处理记录：在主界面会有报警处理记录按钮，点击可以查看报警处理的历史记录。

六、设置和导出1.系统设置：点击设置按钮，可以进行系统的相关设置，如时间、网络连接等。

2.数据导出：在数据监控模式下，点击导出按钮，选择导出的指标和时间段，数据将以文件形式导出。

七、紧急情况处理1.报警按钮：装置上通常有紧急报警按钮，乘务员遇到紧急情况时，可以按下该按钮发出报警信号。

2.应急指示灯：在装置上有应急指示灯，乘务员遇到紧急情况时，可以按下指示灯发出紧急信号。

通过学习以上述的基础操作，乘务员能够有效地使用机车乘务员监控装置，监控并记录乘务员行为和车辆运行情况，提高运营的安全性。

轻客涂装车间监控布置示意

作情况
监控记录喷漆线控制柜人员操作情况
2#、3#变电所
实习监控变电所内设备运行状态
2、轻客总装车间监控布置示意图
注：红色序号标记摄像头为防爆摄像头。
1号门 1 小门A
16 调试修整区
17
油库 2号门
补漆间 2 绿色通道
3号门
3
4
检测返修区 5
试车跑道特殊路面
14 4号门
6 18
调试修整区
淋雨间
监控路试车特殊路面路试状态
实时监控动力配电柜运行状态
实时监控加注机状态
实时监控油库储油罐区
实时监控油化库内部状态
综合线燃油加注机副线燃油加注机
实时监控加注机状态实时监控加注机状态
3、主要设备选型及技术参数
一、数据存储周期：90天；二、显示器：监控信号并入轻客三号门保安室，同时总装及涂装车间办公室各安装一台显示器；
轻客新增网络监控布置示意图及说明
1、轻客涂装车间监控布置示意图 2、轻客总装车间监控布置示意图 3、主要设备选型及技术参数
1、轻客涂装车间监控布置示意图
注：红色序号标记摄像头为防爆摄像头。二楼
前处理设备
电泳设备
9
烘干室
8

预清理
强冷
烘干室
7
Audit
10
6
喷漆室
5
3
4
预留发展区
一楼
UBS
班
组
学
习
园
地
点修补
Audit
二楼涂装办公室监控
强冷
辅助设备区
预留发展区
DI水区
钣金
腻子处理区
供胶间

总装车间0.4KV低压系统图
