四位一体数码管的介绍

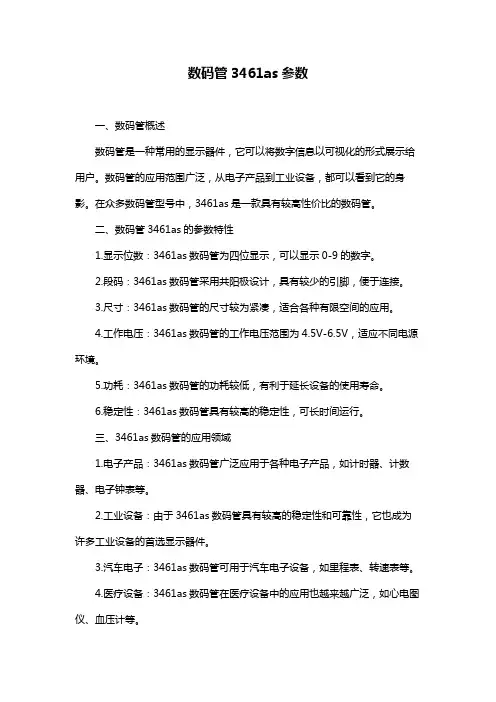

数码管3461as参数

数码管3461as参数
一、数码管概述
数码管是一种常用的显示器件，它可以将数字信息以可视化的形式展示给用户。

数码管的应用范围广泛，从电子产品到工业设备，都可以看到它的身影。

在众多数码管型号中，3461as是一款具有较高性价比的数码管。

二、数码管3461as的参数特性
1.显示位数：3461as数码管为四位显示，可以显示0-9的数字。

2.段码：3461as数码管采用共阳极设计，具有较少的引脚，便于连接。

3.尺寸：3461as数码管的尺寸较为紧凑，适合各种有限空间的应用。

4.工作电压：3461as数码管的工作电压范围为4.5V-6.5V，适应不同电源环境。

5.功耗：3461as数码管的功耗较低，有利于延长设备的使用寿命。

6.稳定性：3461as数码管具有较高的稳定性，可长时间运行。

三、3461as数码管的应用领域
1.电子产品：3461as数码管广泛应用于各种电子产品，如计时器、计数器、电子钟表等。

2.工业设备：由于3461as数码管具有较高的稳定性和可靠性，它也成为许多工业设备的首选显示器件。

3.汽车电子：3461as数码管可用于汽车电子设备，如里程表、转速表等。

4.医疗设备：3461as数码管在医疗设备中的应用也越来越广泛，如心电图仪、血压计等。

四、总结
3461as数码管凭借其优异的性能和实用的特性，在众多显示器件中脱颖而出。

无论是电子产品、工业设备，还是汽车电子和医疗设备，3461as数码管都能发挥出良好的显示效果。

四位数码管详细资料

一、引脚识别
二、共阴共阳判断
数码管如图所示面向自己。

引脚排列如下：
一共12个引脚，4个位选，8个段选。

从上面一排左边第一引脚开始，按顺时针顺序依次往下遍历所有引脚。

1：左边第1个数码管的位选择端2：a 3：f 4：左边数起第2个数码管的位选择端5：左边数起第3 个数码管的位选择端6：b 7：左边数起第4个数码管的位选择端8：g 9：c 10：小数点dp 11：d 12：e
具体在用单片机控制时，各个引脚的接法参看下图：
1、2、3、4、5、7、10、11为段选，6、8、9、12为四个数码管的位选。

共阴共阳的判断：
将6、8、9、12中的任意一脚接电源+1.5——+2.0v（若太大可能烧坏数码管），1、2、3、4、5、7、10、11的任意一脚接电源负极，若数码管有一段亮，则说明该四位数码管为共阳，反之则为共阴。

四位共阴和共阳数码管的引脚介绍及检测方法概括

内部的四个数码管共用a~dp这8根数据线，为人们的使用提供了方便，因为里面有四个数码管，所以它有四个公共端，加上a~dp，共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。

引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针方向依次为1~12脚，下图中的数字与之一一对应。

数码管使用条件：a、段及小数点上加限流电阻b、使用电压：段：根据发光颜色决定；小数点：根据发光颜色决定c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA 峰值电流 100mA上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明：（１）数码管表面不要用手触摸，不要用手去弄引角；（２）焊接温度：２６０度；焊接时间：５Ｓ（３）表面有保护膜的产品,可以在使用前撕下来。

数码管测试方法与数字显示译码表ARK SM410501K SM420501K 数码管引脚图判断数码管识别ARK SM410501K 共阳极数码管ARK SM420501K 共阴极数码管到百度搜索下，这两种数码管只有销售商，并无引脚图。

对于判断引脚，对于老手来说，很简单，可是对于新手来讲，这是件很难的事情，因为共阴、共阳表示的含义可能还不太懂ZG工作室只是将该数码管的引脚图给出，并让大家一起分享。

注：SM410501K 和SM420501K 的引脚排列是一模一样的。

这张图很明确给出该数码管的引脚排列。

数字一面朝向自己，小数点在下。

左下方第一个引脚为1、右下方第二个引脚为5，右上方第一个引脚为6。

见图所示。

其中PROTEL图中K 表示共阴、A表示共阳。

能显示字符的LED数码管(三)常用LED数码管的引脚排列图和内部电路图(1) CPS05011AR(1位共阴/红色 0.5英寸)、SM420501K(红色 0.5英寸)、 SM620501(蓝色0.5英寸)、SM820501(绿色0.5英寸)(2)SM420361(1位共阴/红色0.36英寸)、 SM440391(红色0.39英寸)(3)SM420322(1位共阴/红色0.32英寸)、SM220322(绿色0.32英寸) (4)SM410561K(1位共阳/红色0.56英寸)、SM610501(蓝色0.5英寸)、 SM810501(绿色0.5英寸)(5)SM410361(1位共阳/红色0.36英寸)、HDSR-7801(红色 0.3英寸)、HDSP-7301(红色 0.3英寸)(6)SM410322(1位共阳/红色0.32英寸)、SM210322(绿色0.32英寸)SN420502(2位共阴/红色静态 0.5英寸)、SN220801(绿色0.8英寸)、KW2-561CGA（绿色 0.56英寸）(8)SN410502(2位共阳/红色静态 0.5英寸)、SN210801(绿色0.8英寸)SN460561(2位共阴/红色动态 0.56英寸)、SN260561(绿色0.56英寸)(10)SN450561(2位共阳/红色动态0.56英寸)、SN250561(绿色0.56英寸)LED数码管简易测试方法一个质量保证的LED数码管，其外观应该是做工精细、发光颜色均匀、无局部变色及无漏光等。

四位数码管单独显示

四位数码管单独显示1. 引言数码管是一种常见的数字显示设备，常用于电子时钟、电子测量仪器等场合。

四位数码管单独显示是指将四个数码管分别控制，使其能够独立显示不同的数字。

本文将介绍如何使用Arduino控制四位数码管实现单独显示的功能。

2. 器件准备在开始之前，我们需要准备以下器件： - Arduino主控板 - 四位共阳数码管 - 适配器电源 - 杜邦线若干3. 电路连接将四位数码管接线连接到Arduino主控板上，具体的接线方式如下： - 将数码管的A、B、C、D、E、F、G引脚分别连接到Arduino的引脚2、3、4、5、6、7、8； - 将数码管的COM1、COM2、COM3、COM4引脚分别连接到Arduino的引脚9、10、11、12。

4. 程序编写以下是使用Arduino语言编写的程序，实现四位数码管单独显示的功能：// 四位数码管单独显示// 数码管引脚定义int segPins[] = {2, 3, 4, 5, 6, 7, 8};int comPins[] = {9, 10, 11, 12};void setup() {// 设置数码管引脚为输出模式for (int i = 0; i < 7; i++) {pinMode(segPins[i], OUTPUT);}for (int i = 0; i < 4; i++) {pinMode(comPins[i], OUTPUT);}}void loop() {// 数字0-9的编码，对应数码管的a-g引脚状态int numCode[] = {B1111110, B0110000, B1101101, B1111001, B0110011, B1 011011, B1011111, B1110000, B1111111, B1110011};for (int i = 0; i < 4; i++) {// 在COM1-COM4引脚依次输出低电平，其他引脚输出高电平for (int j = 0; j < 4; j++) {if (j == i) {digitalWrite(comPins[j], LOW);} else {digitalWrite(comPins[j], HIGH);}}// 控制数码管显示对应数字for (int j = 0; j < 7; j++) {digitalWrite(segPins[j], (numCode[i] >> j) & 1);}// 设置显示间隔delay(10);}}5. 程序说明上述程序中，我们首先定义了数码管的引脚，然后在setup()函数中，设置数码管引脚为输出模式。

四位共阴和共阳数码管的引脚介绍及检测方法概括

内部的四个数码管共用a~dp这8根数据线，为人们的使用提供了方便，因为里面有四个数码管，所以它有四个公共端，加上a~dp，共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。

引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针方向依次为1~12脚，下图中的数字与之一一对应。

数码管使用条件：a、段及小数点上加限流电阻b、使用电压：段：根据发光颜色决定；小数点：根据发光颜色决定c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA 峰值电流 100mA上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明：（１）数码管表面不要用手触摸，不要用手去弄引角；（２）焊接温度：２６０度；焊接时间：５Ｓ（３）表面有保护膜的产品,可以在使用前撕下来。

数码管测试方法与数字显示译码表ARK SM410501K SM420501K 数码管引脚图判断数码管识别ARK SM410501K 共阳极数码管ARK SM420501K 共阴极数码管到百度搜索下，这两种数码管只有销售商，并无引脚图。

对于判断引脚，对于老手来说，很简单，可是对于新手来讲，这是件很难的事情，因为共阴、共阳表示的含义可能还不太懂ZG工作室只是将该数码管的引脚图给出，并让大家一起分享。

注：SM410501K 和SM420501K 的引脚排列是一模一样的。

这张图很明确给出该数码管的引脚排列。

数字一面朝向自己，小数点在下。

左下方第一个引脚为1、右下方第二个引脚为5，右上方第一个引脚为6。

见图所示。

其中PROTEL图中K 表示共阴、A表示共阳。

能显示字符的LED数码管(三)常用LED数码管的引脚排列图和内部电路图CPS05011AR(1位共阴/红色 0.5英寸)、SM420501K(红色 0.5英寸)、 SM620501(蓝色0.5英寸)、SM820501(绿色0.5英寸)SM420361(1位共阴/红色0.36英寸)、 SM440391(红色0.39英寸) SM420322(1位共阴/红色0.32英寸)、SM220322(绿色0.32英寸)SM410561K(1位共阳/红色0.56英寸)、SM610501(蓝色0.5英寸)、 SM810501(绿色0.5英寸)SM410361(1位共阳/红色0.36英寸)、HDSR-7801(红色 0.3英寸)、HDSP-7301(红色 0.3英寸)SM410322(1位共阳/红色0.32英寸)、SM210322(绿色0.32英寸)SN420502(2位共阴/红色静态 0.5英寸)、SN220801(绿色0.8英寸)、KW2-561CGA（绿色 0.56英寸）SN410502(2位共阳/红色静态 0.5英寸)、SN210801(绿色0.8英寸)SN460561(2位共阴/红色动态 0.56英寸)、SN260561(绿色0.56英寸) SN450561(2位共阳/红色动态0.56英寸)、SN250561(绿色0.56英寸)LED数码管简易测试方法一个质量保证的LED数码管，其外观应该是做工精细、发光颜色均匀、无局部变色及无漏光等。

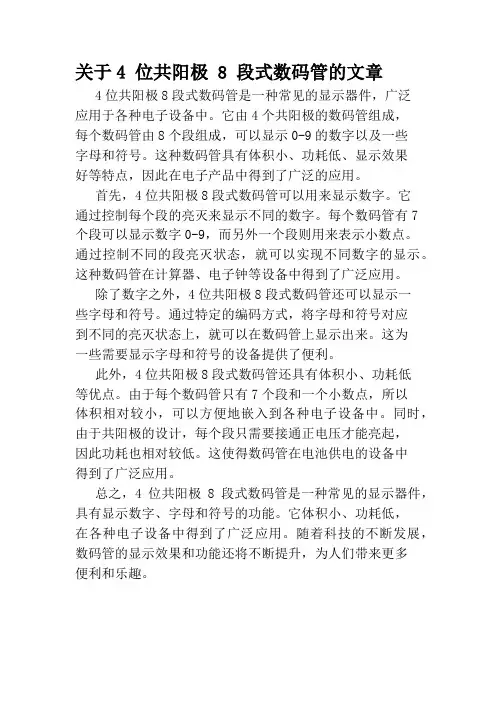

关于4 位共阳极 8 段式数码管的文章

关于4 位共阳极 8 段式数码管的文章
4位共阳极8段式数码管是一种常见的显示器件，广泛
应用于各种电子设备中。

它由4个共阳极的数码管组成，
每个数码管由8个段组成，可以显示0-9的数字以及一些
字母和符号。

这种数码管具有体积小、功耗低、显示效果
好等特点，因此在电子产品中得到了广泛的应用。

首先，4位共阳极8段式数码管可以用来显示数字。

它
通过控制每个段的亮灭来显示不同的数字。

每个数码管有7
个段可以显示数字0-9，而另外一个段则用来表示小数点。

通过控制不同的段亮灭状态，就可以实现不同数字的显示。

这种数码管在计算器、电子钟等设备中得到了广泛应用。

除了数字之外，4位共阳极8段式数码管还可以显示一
些字母和符号。

通过特定的编码方式，将字母和符号对应
到不同的亮灭状态上，就可以在数码管上显示出来。

这为
一些需要显示字母和符号的设备提供了便利。

此外，4位共阳极8段式数码管还具有体积小、功耗低
等优点。

由于每个数码管只有7个段和一个小数点，所以
体积相对较小，可以方便地嵌入到各种电子设备中。

同时，由于共阳极的设计，每个段只需要接通正电压才能亮起，
因此功耗也相对较低。

这使得数码管在电池供电的设备中
得到了广泛应用。

总之，4位共阳极8段式数码管是一种常见的显示器件，具有显示数字、字母和符号的功能。

它体积小、功耗低，
在各种电子设备中得到了广泛应用。

随着科技的不断发展，数码管的显示效果和功能还将不断提升，为人们带来更多
便利和乐趣。

四位一体共阳数码管

四位一体共阳数码管
四位一体共阳数码管是一种常用的显示设备，它由四个独立的数码管组成，每个数码管由7段条形发光二极管和一个圆点发光二极管组成。

通过控制ABCDEFG发光二极管的亮灭，可以显示0-F字符以及其他特殊字符，控制DP发光二极管的亮灭能控制是否显示小数点。

在使用时，12、9、8、6引脚需要分时接高电平，11、7、4、3、1、10、5、3引脚对应于数码的A-G、DP发光管，控制A-G、DP发光管的高低电平能控制对应发光管的灭亮。

四位一体数码管的动态扫描原理是利用人的视觉暂留原理，快速循环显示各个数码管的字符，形成连续的字符串。

在数码管显示“1234”字符的流程如下：
1. 第1位数码管显示“1”，第234位数码管不显示；
2. 经过时间t后，第2位数码管显示“2”，第134位数码管不显示；
3. 又经过时间t后，第3位数码管显示“3”，第124位数码管不显示；
4. 又经过时间t后，第4位数码管显示“4”，第123位数码管不显示；
5. 又经过时间t后，返回第1步显示第1位数码管，依次循环。

其中，扫描显示间隔t是很关键的参数，t太长将会导致数码管闪烁，一般选择5ms或者更短的时间为宜。

四位一体共阳数码管在各种电子设备中得到了广泛的应用，例如在单片机系统中，单片机P2脚接数码管A-G、DP引脚，P1.2-P1.5接数码管12、9、8、6引脚，用于控制数码管的显示。

4位共阳数码管怎么用？不懂，有谁会？哪位网友了解？

4位共阳数码管怎么用？不懂，有谁会？哪位网友了解？数码管是一种常用的显示设备，点亮数码管是单片机入门的必学内容。

数码管按照工作方式可以分为共阳数码管和共阴数码管。

下面讲解共阳数码管。

1. 片选和段选的概念如上图所示，所谓共阳就是将发光二极管的正极连接在一起，即正极是公共端。

在数码管里有两个概念：片选和段选。

片选是指选中哪位数码管将其点亮，段选是指点亮数码管的哪一个字段。

在上图中，引脚3和8就是数码管的片选，其余引脚就是数码管的段选。

2.点亮原理要点亮数码管其实就是在片选有效后，再选中相应的段，如果要显示数字“7”，如上图所示，只需要将公共端(即片选)连接到高电平，再将A,B,C等段选连接到GND，其余电平连接高电平即可。

3.驱动方式数码管有静态显示和动态显示两种驱动方式。

静态驱动是指每个数码管的每一个段码都由一个单片机的I/O端口进行独立驱动。

其优点是编程简单，显示亮度高，缺点是占用I/O 端口多。

动态驱动是将所有数码管的段选引脚连接在一起，而片选由独立的I/O分别控制，这种方式占用端口少，使用广泛。

我曾经用74HC595和直连单片机两种方式控制过4位共阳数码管，下图是直连单片机引脚的。

单片机先将片选S1置高电平，这时选通数码管1，再给段选相应的编码，数码管1就会显示出相应的字符，其他三位未选通则不显示。

大约5ms后，再将S2置高电平，这是数码管2显示相应字符；5ms 后S3置高电平，S3显示字符；5ms后S4置高电平，S4显示字符。

通过分时轮流控制各个数码管的的片选端，就使各个数码管轮流受控显示。

在轮流显示的过程中，每位数码管的点亮时间为5ms，由于人的视觉暂留现象和发光二极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感。

这就是4位数码管的动态显示原理。

四位数码管

例程19.arduino驱动四位数码管这次我们进行的实验是使用arduino驱动一块共阳四位数码管。

驱动数码管限流电阻肯定是必不可少的，限流电阻有两种接法，一种是在d1-d4阳极接，总共接4颗。

这种接法好处是需求电阻比较少，但是会产生每一位上显示不同数字亮度会不一样，1最亮，8最暗。

另外一种接法就是在其他8个引脚上接，这种接法亮度显示均匀，但是用电阻较多。

本次实验使用8颗220Ω电阻（因为没有100Ω电阻，所以使用220Ω的代替，100欧姆亮度会比较高）。

4位数码管总共有12个引脚，小数点朝下正放在面前时，左下角为1,其他管脚顺序为逆时针旋转。

左上角为最大的12号管脚。

下图为数码管的说明手册下面是硬件连接图ARDUINO CODECOPY //设置阴极接口int a = 1;int b = 2;int c = 3;int d = 4;int e = 5;int f = 6;int g = 7;int p = 8;//设置阳极接口int d4 = 9;int d3 = 10;int d2 = 11;int d1 = 12;//设置变量long n = 0;int x = 100;int del = 55; //此处数值对时钟进行微调void setup(){pinMode(d1, OUTPUT);pinMode(d2, OUTPUT);pinMode(d3, OUTPUT);pinMode(d4, OUTPUT);pinMode(a, OUTPUT);pinMode(b, OUTPUT);pinMode(c, OUTPUT);pinMode(d, OUTPUT);pinMode(e, OUTPUT);pinMode(f, OUTPUT);pinMode(g, OUTPUT);pinMode(p, OUTPUT);}void loop(){clearLEDs();pickDigit(1);pickNumber((n/x/1000)%10);delayMicroseconds(del);clearLEDs();pickDigit(2);pickNumber((n/x/100)%10);delayMicroseconds(del);clearLEDs();pickDigit(3);dispDec(3);pickNumber((n/x/10)%10);delayMicroseconds(del);clearLEDs();pickDigit(4);pickNumber(n/x%10);delayMicroseconds(del);n++;if (digitalRead(13) == HIGH){n = 0;}}void pickDigit(int x) //定义pickDigit(x),其作用是开启dx端口{digitalWrite(d1, LOW);digitalWrite(d2, LOW);digitalWrite(d3, LOW);digitalWrite(d4, LOW);switch(x){case 1:digitalWrite(d1, HIGH);break;case 2:digitalWrite(d2, HIGH);break;case 3:digitalWrite(d3, HIGH);break;default:digitalWrite(d4, HIGH);break;}}void pickNumber(int x) //定义pickNumber(x),其作用是显示数字x {switch(x){default:zero();break;case 1:one();break;case 2:two();break;case 3:three();break;case 4:four();break;case 5:five();break;case 6:six();break;case 7:seven();break;case 8:eight();break;case 9:nine();break;}}void dispDec(int x) //设定开启小数点{digitalWrite(p, LOW);}void clearLEDs() //清屏digitalWrite(a, HIGH);digitalWrite(b, HIGH);digitalWrite(c, HIGH);digitalWrite(d, HIGH);digitalWrite(e, HIGH);digitalWrite(f, HIGH);digitalWrite(g, HIGH);digitalWrite(p, HIGH);}void zero() //定义数字0时阴极那些管脚开关{digitalWrite(a, LOW);digitalWrite(b, LOW);digitalWrite(c, LOW);digitalWrite(d, LOW);digitalWrite(e, LOW);digitalWrite(f, LOW);digitalWrite(g, HIGH);}void one() //定义数字1时阴极那些管脚开关{digitalWrite(a, HIGH);digitalWrite(b, LOW);digitalWrite(c, LOW);digitalWrite(d, HIGH);digitalWrite(e, HIGH);digitalWrite(f, HIGH);digitalWrite(g, HIGH);}void two() //定义数字2时阴极那些管脚开关{digitalWrite(a, LOW);digitalWrite(b, LOW);digitalWrite(c, HIGH);digitalWrite(d, LOW);digitalWrite(e, LOW);digitalWrite(f, HIGH);digitalWrite(g, LOW);}{digitalWrite(a, LOW);digitalWrite(b, LOW);digitalWrite(c, LOW);digitalWrite(d, LOW);digitalWrite(e, HIGH);digitalWrite(f, HIGH);digitalWrite(g, LOW);}void four() //定义数字4时阴极那些管脚开关{digitalWrite(a, HIGH);digitalWrite(b, LOW);digitalWrite(c, LOW);digitalWrite(d, HIGH);digitalWrite(e, HIGH);digitalWrite(f, LOW);digitalWrite(g, LOW);}void five() //定义数字5时阴极那些管脚开关{digitalWrite(a, LOW);digitalWrite(b, HIGH);digitalWrite(c, LOW);digitalWrite(d, LOW);digitalWrite(e, HIGH);digitalWrite(f, LOW);digitalWrite(g, LOW);}void six() //定义数字6时阴极那些管脚开关{digitalWrite(a, LOW);digitalWrite(b, HIGH);digitalWrite(c, LOW);digitalWrite(d, LOW);digitalWrite(e, LOW);digitalWrite(f, LOW);digitalWrite(g, LOW);}{digitalWrite(a, LOW);digitalWrite(b, LOW);digitalWrite(c, LOW);digitalWrite(d, HIGH);digitalWrite(e, HIGH);digitalWrite(f, HIGH);digitalWrite(g, HIGH);}void eight() //定义数字8时阴极那些管脚开关{digitalWrite(a, LOW);digitalWrite(b, LOW);digitalWrite(c, LOW);digitalWrite(d, LOW);digitalWrite(e, LOW);digitalWrite(f, LOW);digitalWrite(g, LOW);}void nine() //定义数字9时阴极那些管脚开关{digitalWrite(a, LOW);digitalWrite(b, LOW);digitalWrite(c, LOW);digitalWrite(d, LOW);digitalWrite(e, HIGH);digitalWrite(f, LOW);digitalWrite(g, LOW);}把下面代码复制下载到控制板中，看看效果。

宽电压四位数码管显示模块产品使用手册

宽电压四位数码管显示模块产品使用手册【简要说明】功能描述：此工业级板的作用是，用以显示四位数码管数值，输入低电平为有效信号，可以与单片机、PLC、工控板等可编程设备连接使用，输入电压范围广，数码管是动态扫描显示。

板子尺寸：长72mmX宽63mmX高12mm二、主要器件：数码管、译码器、稳压器三、工作电压：DC5~36V四、板子功耗：小于400mA五、特点：1、输入采用端子螺旋压接。

2、四位数码管动态扫描显示。

3、工作电压范围广5~36V。

4、输入口可以和单片机IO口直接连接无需驱动。

5、工作稳定，功耗低。

6、输入电压端具有防接反功能，电源接反不会烧坏板子。

7、可以和72MM卡槽板配合安装在DIN导轨上。

【标示说明】【接线说明】【真值表说明】【单片机应用例程】应用接线图/********************************************************************汇诚科技实现功能:宽电压四位数码管显示模块测试例程使用芯片：STC89C52RC晶振：12MHZ编译环境：Keil作者：zhangxinchunleo网站：淘宝店：汇诚科技【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！显示效果：四位数码管分别显示1358*********************************************************************/#include<reg52.h> //库文件#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型/********************************************************************初始定义*********************************************************************/code uchar seg7code[10]={ 0xF0,0xFE,0xFD,0xFC,0xFB,0xFA,0xF9,0xF8,0xF7,0xF6}; //显示段码数码管字跟uchar wei[4]={0XEf,0XDf,0XBf,0X7f}; //位的控制端/********************************************************************延时函数*********************************************************************/void delay(uchar t){uchar i,j;for(i=0;i<t;i++){for(j=13;j>0;j--);{ ;}}}/********************************************************************显示函数*********************************************************************/void Led(int date) //显示函数{/*****************数据转换*****************************/uint z,x,c,v;z=date/1000; //求千位x=date%1000/100; //求百位c=date%100/10; //求十位v=date%10; //求个位P2=0XFF;P0=seg7code[z];P2=wei[0];delay(80);P2=0XFF;P0=seg7code[x];P2=wei[1];delay(80);P2=0XFF;P0=seg7code[c];P2=wei[2];delay(80);P2=0XFF;P0=seg7code[v];P2=wei[3];delay(80);P2=0XFF;}/********************************************************************主函数*********************************************************************/ void main(){{int display_date=1358; //定义并赋值要显示的数据while(1){Led(display_date);//调用显示函数显示数据display_date}}}/********************************************************************结束*********************************************************************/ 【原理图】【元件清单】【PCB图】【实物图片展示】【模块加装壳体效果图】。

51单片机驱动数码管

单片机课程设计（51单片机AT89C51串并转换驱动数码管）班级：XXXXX姓名：XXXXX学号：XXXXX一、数码管因成本较低、驱动电路简单、既可以显示数字，又可以组合显示简单的图形，因此在工业控制、计数器、定时器等需要显示的场合得到广泛的应用。

单片机驱动数码管一般有静态驱动和动态驱动二种方式，静态驱动亮度高，驱动简单但是需要增加额外的驱动电路，因此成本较高。

动态扫描亮度稍低，但是驱动电路比较简单，成本较低，因此应用比较广泛。

本章通过实例详细介绍数码管的二种驱动方法。

数码管一般由多个LED 发光二极管组成，常见的7段数码管内部由8个LED 组合而成，其中一个小数点。

可显示0到9 的数字、字符型A 到F 或一些特殊的字符。

1.给数码管段加上相应的数据.(显示0,送0XF9).2.给数码管位加上相应的电压.(第一位点亮,P10 = 0)3.指向下一位数码管.4.循环执行.一、四位一体数码管是有四个单只的数码管封装而成的，每个数码管的A 、B 、C 、D 、E 、F 、G 、DP 的八根引线并联在一起，一般成为段口；四个公共端单独引出，称为位选。

------------------------------------------------------------------------------- 数码管在电路结构上分为两类：一种共阳极，一种共阴极。

两种数码管的驱动方式是不同的，在实际应用中不能简单互换。

数码管在正常工作的时候，段口和位选都必须送入正确的电平信号。

如需数码管显示“1”只需给控制p01和p02低电平，另外六个p0口都为高电平。

A 、B 、C 、D 、E 、F 、G 、DP 各段口位分别对应p01~p07引脚，对应的段码为十六进制数。

二、AT89C51的管脚分布如下：VCC ：供电电压。

GND ：接地。

P0口：P0口为一个8位漏级开路双向I/O 口，每脚可吸收8TTL 门电流。

P1口：P1口是一个内部提供上拉电阻的8位双向I/O 口，P1口缓冲器能接收输出4TTL 门电流。

四位七段数码管显示原理

四位七段数码管显示原理
四位七段数码管是一种常见的数字显示器件，它由四个七段LED数码管组成，每个数码管有七个LED分段来显示数字0到9及一些字母和符号。

下面我们介绍它的显示原理。

每个七段数码管的LED分段都是独立控制的，它们分别对应数码管的段a到g。

当需要显示某个数字时，通过控制相应的LED分段点亮或熄灭，从而形成要显示的数字。

通常情况下，一个四位七段数码管显示器需要使用四个控制信号来控制每个位上的数字显示，这四个信号分别对应数码管的四个共阳（共阳极）或共阴（共阴极）引脚。

共阳极数码管指的是共阳极接电源正极(Vcc)，而共阴极数码管指的是共阴极接电源负极(GND)。

在显示时，先将要显示的数字转换为对应的七段LED分段点亮的信号组合，并通过相应的控制信号送入数码管。

然后将对应的控制信号置高（对共阳极数码管）或置低（对共阴极数码管）来点亮相应的数码管。

为了实现四位数的显示，还需要设置显示位置的切换。

通常使用一个时序电路来控制每个位上的数字显示的时间。

时序电路以一定的频率循环切换每个位，使得切换速度足够快，人眼就会感觉到四位数码管在同时显示。

总结起来，四位七段数码管通过控制LED分段点亮和时序电
路的切换，在四个位上显示出对应的数字信息。

这种显示原理在数字时钟、计数器、温度计等数字显示设备中得到广泛应用。

四位数码管详细资料

精选文档引脚识别共阴共阳判断一共12个引脚，4个位选，8个段选。

从上面一排左边第一引脚开始，按顺时针顺序依次往下遍历所有引脚1:左边第1个数码管的位选择端2 : a 3 : f 4:左边数起第2个数码管的位选择端5 :左边数起第3个数码管的位选择端6 : b7 :左边数起第4个数码管的位选择端8: g 9 : c 10 :小数点dp 11 : d 12 : e单片机控制时，各个引脚的接法参看下图:具体在用P T S3Q3C 一PTB5—T~lsS2二3S A ud iscs7图亠4MCU^4连排3段數屈倚的连按50,25 -C1*123 86)D1G1f OIG2iA 5 c D■ F C uDPAS C 0 E uF¥n¥卜——1——1—=-* 卡---------------A4----------------- —―1L ----一-------------------- 1 1 —~~—L111——— L1)i \ i.、o> t——~4-------------------------------------- ---- M--------------------------------------------------- «=•1、2、3、4、5、7、10、11为段选，6、& 9、12为四个数码管的位选。

共阴共阳的判断：将6、8、9、12中的任意一脚接电源 +1.5 ―― +2.0v （若太大可能烧坏数码管），1、2、3、 4、5、7、10、11的任意一脚接电源负极，若数码管有一段亮，则说明该四位数码管为共阳，反之则为共阴。

proteus元件四位一体数码管

proteus元件四位一体数码管Proteus is a widely used software tool for simulating electronic circuits. It allows users to design, test, and troubleshoot their electronic designs before physically implementing them. One of the most commonly used components in electronic circuits is the four-digit integrated circuit (IC) seven-segment display, commonly known as the four-digit one. In this article, we will explore the Proteus four-digit integrated circuit seven-segment display component and discuss its various features along withstep-by-step instructions on using it effectively.Introduction to the Proteus Four-Digit Integrated CircuitSeven-Segment Display ComponentThe Proteus four-digit integrated circuit seven-segment display component is a versatile component that allows users to simulate and visualize the operation of a four-digit seven-segment display. This component accurately emulates the behavior of a realfour-digit display, making it an essential tool for electronics enthusiasts, professionals, and students alike.Step 1: Setting up the Proteus EnvironmentTo begin using the Proteus four-digit integrated circuitseven-segment display component, we need to set up the Proteus software environment. After launching the software, create a new project and select the desired microcontroller or development board to work with. Ensure that the board supports the four-digit display component and integrates well with the Proteus library.Step 2: Adding the Four-Digit Integrated Circuit Seven-Segment Display ComponentOnce the project has been created, it's time to add the four-digit integrated circuit seven-segment display component to the circuit. In the Proteus component library, search for the four-digit display. The component should be listed under the "Seven-Segment Display" category.After selecting the component, simply click and place it on the circuit canvas. You can resize and reposition the component as required.Step 3: Configuring the Four-Digit Integrated CircuitSeven-Segment DisplayNow that the component has been added to the circuit, it's essential to configure its settings properly. By double-clicking on the four-digit display component, a new window will appear, providing various options to customize the behavior of the display.This configuration window allows you to select different display modes, such as common cathode or common anode. You can also choose the display type, such as a two-segment display, athree-segment display, or a four-segment display. Additionally, there are options to set the segment color, segment digit mapping, and the value to be displayed by default.Step 4: Connecting the Four-Digit Integrated CircuitSeven-Segment DisplayAfter configuring the display, it's time to connect it to other components in the circuit. This can be done by simply dragging and dropping the required connections from the Proteus component library. Connect the power supply pins, segment pins, and control pins as per the circuit design requirements.Step 5: Programming and Simulating the Four-Digit Integrated Circuit Seven-Segment DisplayOnce the circuit connections have been established, it's time to program the microcontroller or development board to control the four-digit display. In the case of Proteus, you can either write the programming code within the software itself or import pre-existing code from an external source.The programming code should include instructions to manipulate the segments and control pins of the display to achieve the desired output. This may involve displaying numbers, alphabets, symbols, or even scrolling messages.After programming the microcontroller, you can simulate the circuit by running the Proteus simulation. This will display the output on the four-digit integrated circuit seven-segment display component based on the programmed instructions.ConclusionThe Proteus four-digit integrated circuit seven-segment display component is a powerful tool for simulating and testing electronic circuits that incorporate a four-digit display. By following thestep-by-step instructions outlined in this article, users can effectively utilize this component to visualize and evaluate the behavior of their electronic designs.Whether you are a student learning about electronic circuits or a professional developing complex embedded systems, the Proteus four-digit integrated circuit seven-segment display component can greatly simplify the design and development processes. So, start exploring this component today and enhance your electronic circuit projects with its capabilities.。

四位一体数码管

8
000 0 0 0 0
9
000 0 1 0 0
当各管的共阳极为低电平时、其他极都为高电平，不会显示数字；
当各管的共阳极为高电平时，其他极按显示数的要求设置为低电平，就会显示数字。
显示数字的规律如表。
三、数码管显示四个数
3.程序设计思路
(1)共阳极都为低电平、其他极都为高电平（不显示数字）,延时1ms;
其他的共阳极为低电平,延时1ms；
的显示数据。
(6)重复上述步骤。
三、数码管显示四个数
4.程序设计分析
定义四个变量
bl_sz1、 bl_sz2、 bl_sz3、 bl_sz4 分别存放各管(从左到右：4、3、2、1管)所需的数字。
新建三个“功能块”：
gn_no 数字不显示(即共阳极都为低电平、其他极都为高电平）
连续显示从0000至9999 的主程序
(新增变量bl_sz，存放 0000-9999数字)
http://www.haohaod /show.php? id=68252
电平），同时2号数码管的共阳极为高电平，其他的共阳极为低电平,延时1ms；
1～2ms，由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各
(5)1号管输出要的数（根据需要设置a-g的电平），同时1号数码管的共阳极为高电平，
位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定
一、硬件准备
1、haohaodada－Nano模块 1块 2、MB102 面包板 1块 3、F3461BH四位一体数码管 1个 4、220欧电阻4个 5、面包板线及高精度镊子等
F3461BH四位一体数码管
共有12个管脚

51单片机四位一体共阳数码管程序
