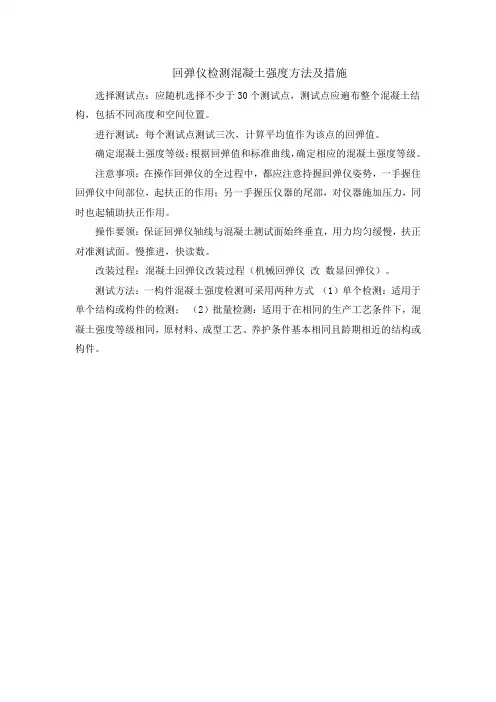

回弹法检测混凝土强度

例题
♪ 3、以下的零配件不在回弹仪的“机芯”上(B、 C) ♪ A、弹击拉簧 B、复位压簧 C、指针滑块 D、弹击锤 E、弹击杆 ♪ 4、回弹仪机芯主要零件的装配尺寸是( A、B、 C) ♪ A、弹击锤的冲击长度 B、弹击锤的起跳 位置 ♪ C、弹击拉簧的工作长度 D、弹击拉簧的 刚度
例题
♪ 5、钢砧率定值偏低，原因可能有(A、B、D ) ♪ A、弹击杆冲击面有污物 B、指针滑块摩擦力太大 ♪ C、L0略小于61.5mm D、尾盖调零螺钉伸出长度 太长 ♪ 6、回弹测试时，弹击锤脱钩、回弹以后，立即按下按 钮锁住机芯，则回弹仪处于(C、E)状态。 ♪ A、弹击杆伸长，指针指示出回弹值 ♪ B、弹击杆缩进机壳，弹击拉簧被拉长 ♪ C、弹击杆缩进机壳，导向法兰被锁定 ♪ D、弹击锤被锁定，指针指示出回弹值 ♪ E、弹击拉簧、弹击锤处于自由状态，复位压簧被压缩
例题
♪ ♪ ♪ ♪ ♪ ♪ 7、仪器不用时，应(C、D) A、将弹击杆伸出机壳，按下按钮锁住机芯 B、将弹击杆压入机壳，立即按下按钮锁住机芯 C、将弹击杆压入机壳，经弹击后按下按钮锁住机芯 D、将仪器装入仪器箱，平放在干燥阴凉处。 8、下列因素中(A、C、D)会造成构件混凝土的回弹值 偏低 ♪ A、指针摩擦力为1.0N B、脱钩点大于“100” ♪ C、弹击拉簧刚度较大 D、弹击杆前端球面半径 小于25mm
例题
♪ 1、某构件10个测区中抽取的3个测区碳化深度 平均值分别为1.5mm、2.0mm、3.5mm，则该 构件碳化深度平均值为( A ) ♪ A、2.5mm B、1.5mm C、2.0mm D、 以上都不是 ♪ 2、某构件10个测区中抽取的3个测区碳化深度 平均值分别为1.5mm、2.5mm、4.0mm，则该 构件碳化深度平均值为( D ) ♪ A、3.0mm B、2.5mm C、2.0mm D、 以上都不是
回弹法的原理示意图
x l
2、检测仪器-回弹仪
♪ 目前普遍应用 于混凝土强度 检测的中型回 弹仪是一种指 针直读的直射 锤击式仪器， 其构造如图所 示。
♪ 回弹仪工作状态
75mm
弹击锤脱钩前的状态
弹击锤脱钩后的状态
61.5mm
各种回弹仪
钢砧率定的作用
♪ ⑴当仪器处于标准状态时，检验仪器的冲击能 量是否等于或接近于2.207J，此时钢砧上的率 定值应为80±2； ♪ ⑵能较灵活地反映出弹击杆、中心导杆和弹击 锤的加工精度以及工作时三者是否在同一轴线 上。 ♪ ⑶转动呈标准状态回弹仪的弹击杆在中心导杆 的位置，可检验仪器本身测试的稳定性。当各 个方向在钢砧上的率定值均为80±2时，即表 示仪器的测试性能是稳定的。

水平方向检测混凝土浇筑顶面或底面时,应 按下列公式修正:
t t Rm Rm Ra
Rm R R
b m
b a

当检测时回弹仪为非水平方向且测试面为 非混凝土的浇筑侧面时,应先按对回弹值进 行角度修正,再对修正后的值进行浇筑面修 正。
测强曲线
♪目前回弹法测定混凝土强度均采用试验 归纳法，建立混凝土强度与回弹值R之 间的一元回归公式，或建立混凝土强度 与回弹值R及主要影响因素（如混凝土 表面的碳化深度d）之间的二元回归公式。 称之为测强曲线。 ♪测强曲线的形式有直线型、幂函数型、 抛物线型等。规程推荐的形式为幂函数。
例题
♪ 3、某工程同批构件共计26根，按批量抽检时， 抽检数量不得少于( C ) ♪ A、8根 B、9根 C、10根 D、11根 ♪ 4、对于泵送混凝土，当其测区碳化深度平均值为 3.0mm时，应( D ) ♪ A、按规程的附录B进行修正 B、可不进行修正 ♪ C、对回弹值进行修正 D、采用钻芯法进 行修正
回弹仪的操作、保养及检定
♪ 操作： ♪ 将弹击杆顶住混凝土的表面，轻压仪器， 松开按钮，弹击杆徐徐伸出。使仪器垂直对 混凝土表面缓慢均匀施压，待弹击锤脱钩冲 击弹击杆后即回弹，带动指针向后移动并停 留在某一位置上，即为回弹值。继续顶住混 凝土表面并在读取和记录回弹值后，逐渐对 仪器减压，使弹击杆自仪器内伸出，重复进 行上述操作，即可测得被测构件或结构的回 弹值。操作中注意仪器的轴线应始终垂直于 构件混凝土的表面。
♪ 4 测区宜选在构件的两个对称可测面上，也可 选在一个可测面上，且应均匀分布。在构件的 重要部位及薄弱部位必须布置测区，并应避开 预埋件； ♪ 5 测区的面积不宜大于0.04m² ； ♪ 6 检测面应为原状混凝土表面,应避开蜂窝、麻 面，并应清洁、平整，不应有装饰层、疏松层、 浮浆、油垢、涂层等，必要时可用砂轮清除疏 松层和杂物，并清理残留的粉末或碎屑； ♪ 7 对弹击时产生颤动的薄壁、小型构件应进行 固定。
例题
♪ 9、回弹仪各零部件的质量、状态中，下列因 素对仪器钢砧率定值没有显著影响(ABD) ♪ A、弹击拉簧工作长度 B、弹击拉簧刚度 ♪ C、尾盖调零螺钉的长度 D、弹击杆前端 球面半径 ♪ 10、回弹仪的“三连件”包括(A、C ) ♪ A、弹击拉簧 B、缓冲压簧 C、弹击锤 D、弹击杆
检测方法
♪ ⑴水平弹击时，弹击锤脱钩的瞬间，仪器的标称动能 应为2.207J，此时在钢砧上的率定值应为80±2； ♪ ⑵弹击拉簧的工作长度应为61.5mm，弹击锤的冲击长 度（拉簧的拉伸长度）应为75mm，弹击锤在刻度尺 上的“100”处脱钩，此时弹击锤与弹击杆碰撞的瞬间， 弹击拉簧应处于自由状态。弹击锤起跳点应在相应于 刻尺上推算的“0”处； ♪ ⑶指针块上的指示线至指针片端部的水平距离为 20mm，指针块在指针轴全长上的摩擦力为0.5～0.8N； ♪ ⑷弹击杆前端的曲率半径为25mm，后端的冲击面为 平面； ♪ ⑸操作轻便、脱钩灵活。
♪ 保养 ♪ 仪器使用完毕后，要及时清除伸出仪器外壳 的弹击杆、刻度尺表面及外壳上的污垢和尘土， 当测试次数较多、对测试值有怀疑时，应将仪 器拆卸，并用清洗剂清洗机芯的主要零件及其 内孔，然后在中心导杆上抹一层薄薄的钟表油， 其他零部件不得抹油。要注意检查尾盖的调零 螺丝有无松动，弹击拉簧前端是否钩入拉簧座 的原孔位内，否则应送检定单位检定。
数据处理
♪ 计算测区平均回弹值 , 应 从 该 测 区 的 16 个 回 弹值中剔除 3 个最大值 和 3 个最小值 , 余下的 10 个 回 弹 值 应 按 下 式 计算:
Rm
R
i 1
10
i
10
非水平、非浇注侧面检测的修正
♪ 非水平方向检测混凝土浇筑侧面时 , 应按 下式修正：
Rm Rm Ra
立方体试件 抗压强度
是否有 其他选择
1、缺乏同条件试块 或是试块数量不足
测定混凝土构件强度方法
超声法
回弹法
拔出法 钻芯法
破损性检测
非破损性检测
一、回弹法的基本原理
♪ 回弹法是用一弹簧驱动的重锤，通过弹击 杆（传力杆），弹击混凝土表面，并测出 重锤被反弹回来的距离，以回弹值（反弹 距离与弹簧初始长度之比）作为与强度相 关的指标，来推定混凝土强度的一种方法。 由于测量在混凝土表面进行，所以应属于 一种表面硬度法，是基于混凝土表面硬度 和强度之间存在相关性而建立的一种检测 方法 。
检测技术及数据处理
♪ 检测准备 ♪ 凡需要回弹法检测的混凝土结构或构 件，往往是缺乏同条件试块或标准试块 数量不足；试块的质量缺乏代表性；试 块的试压结果不符合现行标准、规范、 规程所规定的要求，并对该结果持有怀 疑。所以检测前应全面的、正确的了解 被测结构或构件的情况。
♪ 回弹法检测中为什么要了解水泥安定性？ ♪ 水泥浆硬化后体积变化的均匀性称为水泥体 积安定性，即在水泥加水以后，逐渐水化硬 化，水泥硬化浆体能保持一定形状、不开裂、 不变形、不溃散的性质。如果水泥的安定性 不合格，会造成混凝土硬化以后，内部的游 离氧化钙、氧化镁、三氧化硫等二次水化、 体积膨胀，造成混凝土开裂，强度下降，危 害结构安全。但水泥安定性对混凝土的早期 强度影响不显著，并且无法通过回弹法检测 出来。为了结构安全，在进行回弹法检测时， 宜了解水泥的安定性。
♪ 检定 ♪ 根据计量认证的规定，即使是新的有 出厂合格证的仪器，也需送检定单位检 定。此外，当仪器超过检定有效期限、 累计弹击次数超过规定(如6000次)；仪 器遭受撞击、损害；零部件损坏需要更 换等情况皆应送检定单位按国家计量检 定规程《混凝土回弹仪》(JGJ817-93)进 行校验。
检定合格的仪器应符合下列标准状态
♪ 按上述方法选取试样和布置测区后，先测量回 弹值。测试时回弹仪应始终与测面相垂直，并 不得打在气孔和外露石子上。 ♪ 每一测区的两个测面用回弹仪各弹击8点，如 一个测区只有一个测面，则需测16点。 ♪ 同一测点只允许弹击一次，测点宜在测面范围 内均匀分布，每一测点的回弹值读数准确至一 度，相邻两测点的净距一般不小于20mm，测 点距构件边缘与外露钢筋、铁件的间距不得小 于30mm。 ♪ 检测时，回弹仪的轴线应始终垂直于结构或构 件的混凝土检测面，缓慢施压，准确读数，快 速复位。
例题
♪ 1、处于标准状态的回弹仪中，下列哪个参数 的值为61.5mm( B ) ♪ A、回弹仪的长度 B、弹击拉簧的工作 长度 ♪ C、弹击锤的冲击长度 D、弹击拉簧的长 度 ♪ 2、以下的零配件在回弹仪的“机芯”上( A、 D、E ) ♪ A、弹击拉簧 B、复位压簧 C、指针滑块 D、弹击锤 E、弹击杆
例题
带牛腿的预制构件
碳化深度值测量
♪ 回弹值测量完毕后，应在有代表性的位置上测量碳化 深度值，测点表不应少于构件测区数的30%，取其平 均值为该构件每测区的碳化深度值。当碳化深度值极 差大于2.0mm时,应在每一测区测量碳化深度值。 ♪ 碳化深度值测量，可采用适当的工具在测区表面形成 直径15mm的孔洞，其深度应大于混凝土的碳化深度。 孔洞中的粉末和碎屑应除净，并不得用水擦洗。同时， 应采用浓度约为1%的酚酞酒精溶液滴在孔洞内壁的边 缘处，当已碳化与未碳化界线清楚时，再用深度测量 工具测量已碳化与未碳化混凝土交界面到混凝土表面 的垂直距离，测量不应少于3次，取其平均值。每次读 数精确到0.5mm。 ♪ 当碳化深度值大于6.0 mm时，取6.0 mm。
例题
♪ 5、某根梁高度为300mm，宽度为250mm，长 度为3.1m，进行回弹法检测时，至少应布置( B )个测区。 ♪ A、6 B、5 C、10 D 、8 ♪ 6、某根柱高度为3.0m，截面尺寸为 300m×400mm，进行回弹法检测时，至少应 布置( C )个测区。 ♪ A、6 B、5 C、10 D 、8
回弹法检测混凝土强度
主要内容
1、了解回弹法的基本原理 2、了解回弹仪的类型、构造及工作原理 3、掌握回弹仪的操作 4、掌握检测技术及数据处理 5、掌握结构或构件混凝土强度的计算 6、了解回弹法检测混凝土强度的影响因素
混凝土工程的重要性
取决于混凝土强度
2、试块 抗压强 度值离 散型大
测定构 件混凝 土强度
♪在构件上选择及布置测区。 ♪所谓“测区”系指每一试样的测试 区域。每一测区相当于该试样同条件 混凝土的一组试块。
每一结构或构件ቤተ መጻሕፍቲ ባይዱ测区应符合下列规定
♪ 1 每一结构或构件测区数不少于10个，对某一 方向尺寸小于4.5m且另一方向尺寸小于0.3m 的构件,其测区数量可适当减少,但不应少于5个 ; ♪ 2 相邻两测区的间距应控制在2m以内,测区离 构件端部或施工缝边缘的距离不宜大于0.5m, 且不宜小于0.2m； ♪ 3 测区应选在使回弹仪处于水平方向检测混凝 土浇筑侧面。当不能满足这一要求时,可使回弹 仪处于非水平方向检测混凝土浇筑侧面、表面 或底面； ♪ 每一结构或构件的测区应符合下列规定：
常规保养的意义
♪ 按照要求进行常规保养，能有效降低仪器的损耗，延 长仪器使用寿命，及时发现仪器故障，保证仪器性能 稳定可靠，最终确保检测数据准确可靠。 ♪ ⑴清除仪器内部的灰尘、污垢，减轻使用过程中机械 部件的磨损； ♪ ⑵在拆洗仪器的过程中，便于及时发现仪器零部件是 否偏离正常状态，以便及时采取措施，避免造成仪器 带病工作； ♪ ⑶检查指针摩擦力、在中心导杆抹油等操作，保证了 仪器在检定有效期内正常使用过程中，其内部的摩阻 力处于标准状态； ♪ ⑷钢砧率定值是仪器在检定有效期内处于标准状态的 证据。
