线路专业基础知识及识图(全面)
第3讲 公路工程识图基础知识
二、公路工 程施工图常 用图例
三、公路基本组成
1.路 基
路堤 半挖半填
路堑
2、路 面
•面 层 位置、作用、质量要求。 要保证结构强度、刚度、不透水性、温度稳定性、平 整度、粗糙度和耐磨性。
• 联结层 作用是为加强面层 与基层的联结，提 高面层的抗疲劳能 力。
•基 层 一般用碎（砾）石灰土或工业废渣修筑。
见各有关专业制图 不可见轮廓线
不可见轮廓线、图例线 见各有关专业制图标准 见各有关专业制图标准
中心线、对称线等 见各有关专业制图标准 见各有关专业制图标准 假想轮廓线、成型前原始轮廓线
断开界线 断开界线
（3）图框线、标题栏线
图框线、标题栏线的宽度表（mm）
（4）总图制图图线。
总图制图图线应根据图纸功能，按下表规定的线型选用。
（2）工程建设制图常见线型及用途表
名称
粗
实线
中
细
粗
虚线
中细Βιβλιοθήκη 粗 单点中 长画线
细
粗 双点长
中 画线
细
折断线
波浪线
图线的线型、线宽及用途表
线型
线宽 b
0.5b 0.25b
b 0.5b 0.25b
b 0.5b 0.25b
b 0.5b 0.25b 0.25b 0.25b
一般用途 主要可见轮廓线
可见轮廓线 可见轮廓线、图例线
0.7b
地下开采区塌落界限
0.5b
建筑红线
0.5b
断线
0.5b
新建人工水体轮廓线
2.比 例
(1) 比例的选取
图样的比例是指图中图形与其实物相应要素的线性尺寸之比。原始比例是 比值为1的比例，即1:1。放大比例是比值大于1的比例，如2:1等。缩小比例是比 值小于1的比例，如1:2等。
电气接线图的识图
（5）查看所有电气设备
在断面图上查看电气设备，认出变压器、母线、 隔离开关、断路器、电流互感器、电压互感器、 电容器、避雷器和接地开关等，进而还要判断出 各种电器的类型；掌握各个电气设备的安装方法， 所用构架和支架都用什么材料；如果有母线，要 弄清单母线还是双母线 ，是不分段的还是分段的。
比如三个相同的继电器，可以分别表示为 “KA1”、“KA2”和“KA3”。
电路图中电气图形符号的连线处经常有数字， 这些数字称为线号，线号是区别电路接线的重 要标志。
比如：X1,X2
（4）项目代号
在电气图上，通常用一个图形符号表示的基本 件、部件、组件、功能单元、设备、系统等， 称为项目，比如PGL低压配电柜。
实现主变 压器的过 电压保护
保护电源 进线和母线 过电压。
母线分 段开关 DW5油 断路器
两路架空线， 来自于不同
的电站
进户处设置 接地隔离开 关、避雷器、 电压互感器。
设置隔离开关 的目的是线路 停电时，该接 地隔离开关闭 合接地，站内 可以进行检修， 省去了挂临时 接地线的工作
环节。
两侧设置电 流互感器 3TA和4TA， 以便构成变 压器的差动
（6）查看电气设备之间的连接
根据断面图、配电装置式主接线图、平面图，查 看各个电气设备之间的连接情况。查看时，按电 能输送的方向顺序进行。
（7）查核有关的安全距离
配电装置的断面图上都标有水平距离和垂直高度，有些地 方还标有弧形距离。要根据这些距离和标高，参照有关设 计手册的规程，查核安全距离是否符合要求。查核的重点 有带电部分与接地部分之间、不同相的带电部分之间、平 行的不同时检修的无遮拦裸导体之间、设备运输时其外廊 无遮拦带电部分之间。

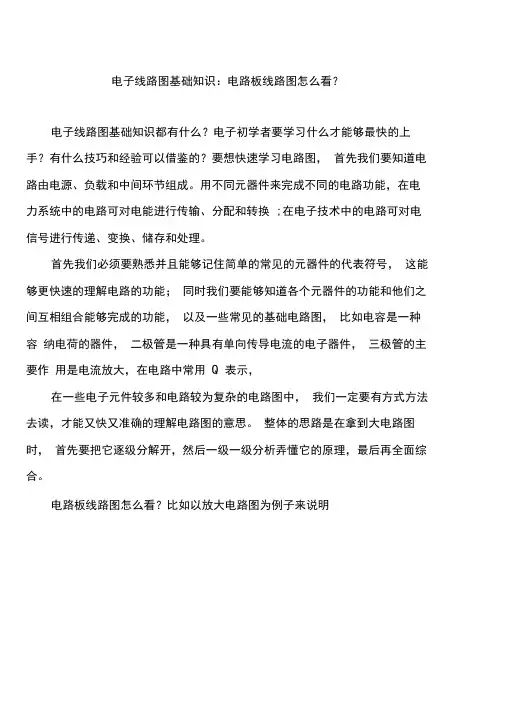

电子线路图基础知识：电路板线路图怎么看？
电子线路图基础知识：电路板线路图怎么看？电子线路图基础知识都有什么？电子初学者要学习什么才能够最快的上手？有什么技巧和经验可以借鉴的？要想快速学习电路图，首先我们要知道电路由电源、负载和中间环节组成。
用不同元器件来完成不同的电路功能，在电力系统中的电路可对电能进行传输、分配和转换;在电子技术中的电路可对电信号进行传递、变换、储存和处理。
首先我们必须要熟悉并且能够记住简单的常见的元器件的代表符号，这能够更快速的理解电路的功能；同时我们要能够知道各个元器件的功能和他们之间互相组合能够完成的功能，以及一些常见的基础电路图，比如电容是一种容纳电荷的器件，二极管是一种具有单向传导电流的电子器件，三极管的主要作用是电流放大，在电路中常用Q 表示，在一些电子元件较多和电路较为复杂的电路图中，我们一定要有方式方法去读，才能又快又准确的理解电路图的意思。
整体的思路是在拿到大电路图时，首先要把它逐级分解开，然后一级一级分析弄懂它的原理，最后再全面综合。
电路板线路图怎么看？比如以放大电路图为例子来说明① 在逐级分析时要区分开主要元器件和辅助元器件。
放大器中使用的辅助元器件很多，如偏置电路中的温度补偿元件，稳压稳流元器件，防止自激振荡的防振元件、去耦元件，保护电路中的保护元件等。
②在分析中最主要和困难的是反馈的分析，要能找出反馈通路，判断反馈的极性和类型，特别是多级放大器，往往以后级将负反馈加到前级，因此更要细致分析。
③一般低频放大器常用RC 耦合方式；高频放大器则常常是和LC 调谐电路有关的，或是用单调谐或是用双调谐电路，而且电路里使用的电容器容量一般也比较小。
④注意晶体管和电源的极性，放大器中常常使用双电源，这是放大电路的特殊性。
电子线路图基础知识几个常用的电路名词（1）支路：电路中流过同一电流的几个元件串联的分支;（2）结点：三条或三条以上支路的汇集点（连接点）;（3）回路：由支路构成的、电路中的任意闭合路径;（4）网孔：指不包括任何支路的单一回路。
电工识图基本知识
电工识图基本知识电工识图基本知识电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。
电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的图纸。
它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。
一、电工识图的基础知识1 、电气图的分类电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。
1)电气原理图是用电气符号、按工作顺序排画的，详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。
2)电气安装接线图它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。
又可分为单元接线图、互连接线图、端子接线图。
2、电气图中区域的划分标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。
图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。
3、电气图中符号位置索引为了便于查找电气图中某一元件的位置，通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必须时还须注明所在图号、页次。
4、电气符号在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。
图形符号：基本符号、?一般符号、? 明细符号。
基本符号：基本文字符号(单、双字母符号)、辅助文字符号、明细符号技术数据的表示方法5、电气图识图的一般方法(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。
(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。
而对接线图往往安装制作的位置模块分解。
最全电气工程基础知识及识图方法
电气施工图的读图方法、顺序
（6）看平面图：了解建筑物的平面布置、轴
线、尺寸、比例、各种变配电设备、用电设 备的编号、名称和它们在平面上的位置、各 种变配电设备起点、终点、敷设方式及在建 筑物中的走向。 （7）读平面图的一般顺序（见图1-2）
电气施工图的读图方法、顺序
（8）看电路图、接线图：了解系统中用电设备 控制原理，用来指导设备安装及调试工作，在进 行控制系统调试及校线工作中，应依据功能关系 上至下或从左至右逐个回路地阅读， 电路图与 接线图端子图配合阅读。 （9）看标准图：标准图详细表达设备、装置、 器材的安装方式方法。 （10）看设备材料表：设备材料表提供了该工程 所使用的设备、材料的型号、规格、数量，是编 制施工方案、编制预算、材料采购的重要依据。
照明系统
e、户内回路的划分：照明回路、普通插座回路、专 用插座回路、空调插座回路，专用插座回路及空 调插座回路一般采用2.5平方的导线，所有插座 回路必须带漏电保护，照明灯具在低于2.4米的 高度时也必须要带漏电保护，因此，现在许多高 端楼盘也一般在照明回路中也设计有漏电保护开 关。 f、漏电保护开关的应用：漏电保护开关作为末端安 全用电起保护装置的元器件已经在工程设计中广 泛并且被强制性的使用，居民用电一般采用两级 漏电保护，一级在户内配电箱，直接对使用回路 进行保护，一级在楼座配电柜内，在初级漏电失 灵的情况下此级漏电保护同样能切断整个电源。
相差无几的反向电压，从而抵消掉输入电压，电
动力系统
流变小。当转子转速达到一定程度的时候，自身产 生反向电势，逐渐削弱星型阻抗，当达到一定程度 的时候，系统自动切换的三角型状态运行。 优缺点：优点是可以平稳启动电机，缺点是不太经 济，电流变化较大。 b、自藕降压启动： 在大功率电机中使用。利用变压器输入输出电压比 来调节至设备端的电压，输出线圈与输入线圈局部 耦合，因此这种启动方法称之为自藕降压启动。 优缺点：超大功率电机应用启动效果明显。缺点：造 价高，维修不便，不能频繁启动。
输电线路基础(识图)
电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。
建筑电气施工图识图详解
❖ 设计说明
❖ 一、设计依据
❖ 1 民用建筑电气设计规范》（JGJ/T 16—92）； ❖ 2 建筑物防雷设计规范》（GB 50057—94 2000
年版）；
❖ 3 有线电视系统工程技术规范》（GB 50200— 94）；
❖ 六、建筑物防雷、接地及安全 ❖ 1 本工程防雷等级为三类，建筑的防雷满足防直击雷、防雷
电感应及雷电波的侵入，并设置总等电位联接。
❖ 2 接闪器：采用在女儿墙上安装的避雷带(￠10圆钢)作为接 闪器，并形成不大于24×16的避雷网，并与引下线牢固相连。
❖ 避雷带支架做法：在女儿墙上预埋25×4镀锌扁钢作为支架， 外露长度为0.1m，支架间距1.0m，转弯处0.5m。
高度为23.5m，面积为4100.0m2。 ❖ 二、设计依据 ❖ 1 低压配电设计规范(GB 50054—95); ❖ 2 建筑物防雷设计规范（GB 50057—94）； ❖ 3 民用建筑电气设计规范（JGJ/T 16—92）； ❖ 4 建筑照明设计标准（GB 50034—2004）； ❖ 5 2003全国民用建筑工程设计技术措施——电
d ：导线截面
e ：线路敷设方式 f ：线路敷设部位
例： N1 BV-3×4 SC20 –FC
表示：N1回路，3根4mm2的铜芯聚氯乙
烯
塑料绝缘线，穿DN20的焊接钢管沿地板敷设
7、灯具在平面图上的表示：
abcdL f e
a :灯具数量
b：灯具型号
c ：灯泡数量
d ：灯泡容量，W
e ：灯具安装高度
❖ 4 各照明器具的安装高度详见主要设备材料表。
❖ 五、防雷接地系统
电气原理图、框图识图基础知识
电气原理图、框图识图基础知识一．电气框图：1.电气框图的介绍：电气方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
在这种图纸中，除了方框和连线，几乎就没有别的符号了。
只是简单地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理，下图所示是一个两级音频信号放大系统的方框图。
从图中可以看出，这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。
从这一方框图也可以知道，这是一个两级放大器电路。
2.电气框图的种类：电气方框图主要有三种：整机电路方框图、系统电路方框图和集成电路内电路方框图。
2.1 整机电路方框图整机电路方框图是表达整机电路图的方框图，也是众多方框图中最为复杂的方框图，关于整机电路方框图，主要说明下列几点。
（1）从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。
（2）在整机电路方框图中，通常在各个单元电路之间用带有箭头的连线进行连接，通过图中的这些箭头方向，还可以了解到信号在整机各单元电路之间的传输途径等。
（3）有些机器的整机电路方框图比较复杂，有的用一张方框图表示整机电路结构情况，有的则将整机电路方框图分成几张。
（4）并不是所有的整机电路在图册资料中都给出整机电路的方框图，但是同类型的整机电路其整机电路方框图基本上是相似的，所以利用这一点，可以借助于其他整机电路方框图了解同类型整机电路组成等情况。
（5）整机电路方框图不仅是分析整机电路工作原理的有用资料，更是故障检修中逻辑推理、建立正确检修思路的依据。
2.2 系统电路方框图一个整机电路通常由许多系统电路构成，系统电路方框图就是用方框图形式来表示系统电路的组成等情况，它是整机电路方框图下一级的方框图，往往系统方框图比整机电路方框图更加详细。
图2所示是组合音响中的收音电路系统方框图。
(完整版)电工识图基础知识
4）继电器、接触器的触头按吸引线圈未通电状态画，按钮、行程开关的触点 按不受外力作用时的状态画。
5）有直接电联系的十字交叉导线连接点必须用黑圆点表示，否则不画黑圆点。
电动机正反转原理图
QS L1 L2 L3
• 第一步：看电源。首先看清电源的种类．是交流还是直流。其次．要看清辅助电路的 电源是从什么地方接来的，及其电压等级。电源一般是从主电路的两条相线上接来， 其电压为380V。我们现在一般用220V控制
• 也有从主电路的一条相线和一零线上接来，电压为单相220V；此外，也可以从专用隔 离电源变压器接来，电压有140、127、36、6.3V等。辅助电路为直流时，直流电源可 从整流器、发电机组或放大器上接来，其电压一般为24、12、6、4.5、3V等。辅助电 路中的一切电器元件的线圈额定电压必须与辅助电路电源电压一致。否则，电压低时 电路元件不动作；电压高时，则会把电器元件线圈烧坏。
• 了解电、电气图中的各种标号
类别 A B
名称
电桥 晶体管放大器 集成电路放大器 磁放大器 电子管放大器 印制电路板
压力变换器 位置变换器 旋转变换器（测速发电机） 温度变换器 速度变换器
符号
AB AD AJ AM AV AP
BP BQ BR BT BV
• 第四步：看电源。要了解电源电压等级，是380V还是220V，是从母线汇流排供电还 是配电屏供电，还是从发电机组接出来的
2．看辅助电路的步骤
• 辅助电路包含控制电路、信号电路和照明电路。分析控制电路。根据主电路中各电动 机和执行电器的控制要求，逐一找出控制电路中的其他控制环节，将控制线路“化整 为零”，按功能不同划分成若干个局部控制线路来进行分析。如果控制线路较复杂， 则可先排除照明、显示等与控制关系不密切的电路，以便集中精力进行分析。
电气工程制图与识图基础知识(一)
电气工程制图与识图基础知识(一)电气工程制图与识图基础知识电气工程制图是一种资料传递和交流方式，是电气工程设计中不可或缺的环节。
电气工程制图主要包括构图和管线图两部分。
为了更好地理解电气工程制图，以下是制图过程中的一些基础知识。
一、标准符号在电气绘图中，为了保证其严密性、准确性和可读性，必须遵循一定的规范和标准符号，通常来说，我们称之为元件和符号。
这些标准符号是在不同的电气设备制造厂家，不同的行业和国家之间协调一致的。
通过这些标准符号，我们可以对不同的元件进行准确的理解和沟通。
标准符号分类很广泛。
具体而言，包括电源，开关，变压器，图案元素和线路以及其他非常重要的元件。
二、电气的组成要素在电气工程制图的过程中，常见的组成要素包括电源、负载、导线、开关，其他元件的组成要素。
具体而言，电源是指将电能转换成其他形式的元件。
负载是指电路中获取电能的元件。
导线是电路中传递电能的元件。
开关是电气设备中一种常见的控制元件。
然而，其他元件的组成要素是根据具体设备不同而不同的，需要根据情况进行具体分析和理解。
三、电气元件的连接方式电气元件之间通常通过相应的连接方式进行连接。
这些连接方式包括内部联锁、外部联锁和并联。
在内部联锁中，元件的控制引脚连接在同一元件内。
在外部联锁中，元件的控制引脚连接在不同元件之间。
并联则指多个元件连接到相同的控制信号上。
四、绘图工具和技术在电气工程制图的过程中，使用绘图工具和技术对图纸进行制作和修饰非常重要。
像AutoCAD这样的电子绘图工具非常流行，但手绘图仍然是一种有效的方式，仍被广泛应用于电气工程制图的过程中。
在手绘图的过程中，需要具备精细的笔触和精确的勾画方法。
在电气工程制图的过程中，还有许多特殊的绘图技术和工具需要使用。
综上所述，以上是电气工程制图中的一些基础知识。
在电气工程制图的过程中，标准符号、电气的组成要素、电气元件连接方式以及绘图工具和技术都是非常重要的。
理解和应用这些基础知识将为电气工程制图提供更加准确、可靠和高效的方式。
电气制图与识图必备十大基础知识
一、电气图的概念用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部份之间彼此关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部份的彼此关系或连接关系，或用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图的分类一、系统图或框图：用符号或带注释的框，概略表示系统或分系统的大体组成、彼此关系及其主要特征的一种简图。
二、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全数组成和连接关系，而不考虑其实际位置的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
五、功能表图：表示控制系统的作用和状态的一种图。
六、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
八、设备元件表：把成套装置、设备和装置中各组成部份和相应数据列成的表格其用途表示各组成部份的名称、型号、规格和数量等。
九、端子功能图：表示功能单元全数外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各类情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，和接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
⑷电费配置图或电费配置表：提供电缆两头位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。
1一、数据单：对特定项目给出详细信息的资料。
1二、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。
输电线路基础(识图)
电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。
线路专业基础知识及识图
加大科技研发投入，推 动新材料、新技术和新 装备的研发和应用，提 升线路专业的技术水平 和竞争力。
THANKS FOR WATCHING
感谢您的观看
注意周围环境
时刻留意周围环境，防止高空坠物、机械伤害等 危险情况的发生。
遵守安全规定
严格遵守施工现场的安全规定，如禁止吸烟、禁 止酒后作业等。
质量检查与验收标准
施工过程检查
在施工过程中进行质量检查，确保每一步施工都符合规范要求。
竣工验收
施工完成后，进行竣工验收，检查线路是否通电、设备是否正常运 行等，确保施工质量符合要求。
杆塔
杆塔是用于支撑架空线路的金属 结构，根据线路电压等级和气象 条件的不同，杆塔的结构形式也 有所不同。
电缆隧道
电缆隧道是用于敷设电缆线路的 地下通道，通常采用钢筋混凝土 或钢结构建造。
CHAPTER 02
线路组成要素与结构
导线类型及选择
01
02
03
裸导线
仅有金属导体，无绝缘层 ，分为铜绞线、铝绞线和 钢芯铝绞线等。
运用大数据分析和人工智能技术，对输电线路运行数据进行挖掘和 分析，实现故障预测和智能运维。
未来发展趋势预测
超高压、特高压输电线路建设
随着能源结构的调整和新能源的大规模开发，超高压、特高压输电线路将成为未来发展的 重要方向。
直流输电技术
直流输电技术具有输电损耗小、线路造价低等优点，未来将在远距离、大容量输电中发挥 重要作用。
线路专业基础知识及 识图
汇报人：XX
目录
• 线路基本概念与分类 • 线路组成要素与结构 • 线路识图方法与技巧 • 线路施工规范与安全要求 • 线路运行维护与故障排除 • 线路专业发展趋势与挑战
道路工程识图与绘图 模块1道路工程制图基础知识
1.3.1 线型及用途
在同一张图纸内相同比例的各图形应采用相同的线宽 组合，图纸图框和标题栏的线宽如表1-5所示。
1.3.1 线型及用途
工程图中的图线的线型、线宽、用途及其画法如表1-6所示。
1.3.1 线型及用途
图1-11所示为各种线型在桥墩投影图中的应用实例。
图1-11 各种线型在桥墩投影图中的应用实例 （a）立体图（b）投影图
图1-17 比例的标注
1.5 尺 寸 标 注
PART
1.5 尺 寸 标 注
图形只能表示物体 的形状，其大小及各组 成部分的相对位置是通 过尺寸标注来确定的。 因此，尺寸标注是工程 图重要的组成部分。
1.5.1 尺寸标注的基本规定及基本要求
1. 尺寸标注的基本规定
（1）工程图样上所有尺寸数字是物体的实际大 小数值，与图形的比例及绘图的准确度无关。
图1-4 角标
1.1.2 图标及会签栏
在道路工程中，一般采用A3或A3加长的图纸幅面，并且横向装订 成册。一般采用图1-2（a）所示的标题栏，画在图纸的右下角。
图1-5所示为某道路工程中的路线平面图，学生可以此为例认识道 路工程中常用的图框、图标、角标和图线。
图1-5 道路工程中常用的图框、图标、角标和图线。
图1-13道路横断面图中的图线 （a）意图（b）效果图
1.3.2 各种线型的画法及要求
（1）画图线时，用力应一致，速度应均匀。 （2）虚线、点画线、双点画线的线段长度和间隔，同类 线应保持一致，起止两端应为线段，如图1-14（a）所示。
图1-14 图线及其交接画图
1.3.2 各种线型的画法及要求
1.4.1 坐标
当需要标注的控制坐标点不多时，宜采用引出线的形式标 注，水平线上、下应分别标注X轴、Y轴的代号及数值，如图116所示。当需要标注的控制坐标点较多时，图纸上可仅标注点 的代号，坐标数值可在适当位置以表格形式表示，坐标数值的 计量单位应采用米，并精确至小数点后三位。
输电线路工程图纸识图的方法可编辑全文
Ld
L31cos3φ1 + L32cos3φ2 + L33cos3φ3 + - - -L3ncos3φn L1 + L2 + L3 + - - - Ln
ΣL3cos3φ ΣL
cosφ1 cosφ2 cosφ3 cosφn
cosφ
式中：1 、2 、3 … n -----耐张段内各档的高差角。
5．耐张段长度 线路正常运行时承受水平拉力的两相邻承力杆塔中心 间的水平距离，称为耐张段长。 6．档距 两塔导线悬挂点间（或杆塔轴线间）的水平距离，称 为两杆塔的档距。
一、输电线路施工图识读目的 施工图识读是为了祥细了解设计意图，熟悉图纸， 了解工程的技术特点，便于施工组织设计、施工工艺流
程的编制和施工安装，也是线路的竣工验收依据。
二、输电线路施工图上相关的术语 1．平断面图 ① 断面图（即平行线路断面也称纵断面） 线路断面图包括沿线路中心线的断面地形，杆塔位
① 杆塔一览图 ⑴ 图上绘出了所设计线路的全部杆塔型式，图上可 查出不同杆塔型号，各杆塔的设计水平档距、垂直档距、 最大档距。 ⑵ 图上杆塔设计使用的导线、避雷线、气象区；杆 塔不同呼称高的根开尺寸和杆塔高度及横担长度。 ⑶ 图上尺寸均以“mm（毫米）”为单位。
② 线路进出两端 变电站平面图
⑵ 平面图 1）线路平面图要求严格，有一定的比例要求，一般 情况是1/2000，但因地形或线路长短原因，设计上也有采 用其他比例的情况。平面图在断面图的下方。 2）平面图包括各种杆塔档距、里程、标高、耐张段 长度、代表档距等。平面图还包括沿线路中心线左右两侧 各50m内，各种跨越物与线路的交叉角度、与线路平行接 近的位置，线路中心线附近的各种建筑物位置和接近距离， 其它异样地形的位置、范围等情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
➢按桥梁的长度分：特大桥（500m以上）、 大桥（100m以上至500m）、中桥（20m以 上至100m）、小桥（20m以下）
长江大桥
培训，为员工增值！
高架桥
培训，为员工增值！
培训，为员工增值！
桥梁、隧道、涵洞基本概念
➢隧道：是埋置于地层内的一种地下建筑物。 ➢隧道可分为：山岭隧道、水底隧道和地下
线路纵断面
培训，为员工增值！
线路纵断面
培训，为员工增值！
图中横向表示线路长度，竖向表示高度。 该图由两部分组成。
上半部为线路纵剖面，其中细实线表示 地面线，粗实线表示设计线。还用符号和 数字注明主要建筑物的位置、类型和大小。 设计线上面的为挖方下面的为填方，单位 为米。
纵断面图的下半部为资料表，注明有关 资料和数据。
培训，为员工增值！
线路纵断面的识图、读图
(1)线路公里标：在整公里处注明里程。
(2)线路平面：将线路平面用示意的方法表示出来。 上凸、下凹的部分表示曲线，上凸表示该线为右转向
角，下凹表示该曲线为左转向角，上凸、下凹的转折处依 次为直缓点、缓圆点、圆缓点和缓直点，两相邻曲线间的 水平线表示直线段。
线路纵断面的识图、读培训图，为员工增值！
培训，为员工增值！
线路标志及信号标志
曲线标志：圆缓点标
培训，为员工增值！
线路标志及信号标志
缓圆点标
培训，为员工增值！
线路标志及信号标志
圆缓点标
培训，为员工增值！
线路标志及信号标志
进站100米、200米、300米标
培训，为员工增值！
线路标志及信号标志
限速 标志
培训，为员工增值！
线路标志及信号标志
用一定的比例尺，把线路中心线以及它两侧的 地面情况投影到水平上，就得到线路平面图。
线路平面图
培训，为员工增值！
车辆段的线路平面图
培训，为员工增值！
平面图的识图、读图
➢ 从图中等高线的形态和标注的高度数字可以获 得线路附近的地形信息
➢ 线路相关信息 • (1)线路中心：
图中的粗实线为路线中心，线路中的转向点 （注如：例虚图线中地段JD为9、隧J道D1。0）、曲线段、直线段。 • (2)线路里程： 线路每一千米处设公里标，注明千米数；在公 里标之间的每百米处设百米标，注明百米标数， 如K12+100。表示12公里100米的位置（K代 表千米，“+”号前为千米数，后为米数）。
➢ (4)地物和主要建筑物。 图中用规定的图例注明线路沿线的河流、道路、 村镇、车站及桥隧建筑物等。
培训，为员工增值！
线路纵断面图读图方法
用一定的比例尺，把线路中心线展直后 投影到铅垂面上，并标明线路平面和纵断 面的各项有关资料的图纸，叫做线路纵断 面图。
它将线路中线经过之处的地形起伏、地 质等自然条件及设计资料以图示表示出来。
培训，为员工增值！
线路平面图读图方法
铁路线路在空间的位置是用它的线路 中心线表示。线路中心线在水平面上的投 影，叫做铁路线路平面图（track plan）。
线路平面图（track plan） 绘出线路中 心线平面位置，并注明有关资料的地形图， 是铁路设计的基本文件 。
线路平面图
培训，为员工增值！
培训，为员工增值！
线路标志及信号标志
➢ 减速地点标：在需要减速地 点的两端各20m处。减速信
减
号牌设置在限速区段。
速
➢ 司机鸣笛标 ：设在道口、
标
大桥、长隧道或视线不良地
点的前方500～1000m处。
➢ 作业标 ：设于施工线路及
其邻线，距施工地点两端
500～1000m处。司机见此
标志后须提高警惕、长声鸣 笛，以保证安全。
培训，为员工增值！
线路专业基础知识
➢桥梁、隧道、涵洞 基本概念 ➢车站分类、区间、 线别的分类 ➢线路标志及信号标 志 ➢线路平图读图方法 ➢线路纵断面图读图 方法
培训，为员工增值！
桥梁、隧道、涵洞基本概念
桥梁：桥梁主要由桥面、桥跨结构、墩台及 基础等组成。
➢按桥跨结构所用建筑材料分为：钢桥、石桥 及混凝土桥
广佛线首通段正线为双线，列车运行方向按右侧 行车，魁奇路往西朗为上行，反之为下行。
培训，为员工增值！
五号线
培训，为员工增值！
APM
培训，为员工增值！
线路标志及信号标志
曲线标志：
标明曲线中心里程、半径、曲线和缓和曲线长度、曲线超高及加宽值。
培训，为员工增值！
线路标志及信号标志
曲线标志：直缓点标
高架站
培训，为员工增值！
地面站
培训，为员工增值！
地下站
培训，为员工增值！
按运营性质分为 ： 终点站、中间站、折返站和换乘站等
培训，为员工增值！
按车站站台形式分为: A岛式站、B侧式站C混合式站。
培训，为员工增值！
侧 式 站 台
岛 式 站 台 和
培训，为员工增值！
岛式站台车站
培训，为员工增值！
(4)地面标高：在各百米标和 加标处注明地面标高。
培训，为员工增值！
线路纵断面的识图、读图
(5)设计坡度：坡度栏中竖线为变坡点的位置，两竖线间向 上或向下的斜线分别表示上坡或下坡，平线表示平坡。线 上所注数字为坡度值，单位为‰；线下数字为坡段长度， 单位为米。
(6)路肩设计标高：在各变坡点，百米标和加标处注明路肩 设计标高，单位为米。
坡 度 标
坡度标中：上下箭头分别表示上坡和下坡 其他数据表示：3‰ 上坡/该段坡度水平长度310m；
2 ‰下坡/该段坡度水平长度244m。
培训，为员工增值！
线路标志及信号标志
➢ 警冲标：设在两
会合线路线间距 离为4m的中间， 用来指示机车车 辆的停留位置， 防止会合线路上 的机车车辆发生 侧面冲突。
培训，为员工增值！
一号线
培训，为员工增值！
广州地铁隧道的线别
➢ 广州地铁各条线路概况： ②．三号线全长66.13km，其中机场南～体育西 Ⅰ道长33.2km，天河客运站～番禺广场站32.93 km,线路分为正线、辅助线、车厂线。 三号线正线为双线，列车运行方向按右侧行车。 机场南往体育西Ⅰ道方向为上行，反之为下行。 天河客运站往番禺广场方向为上行，反之为下行。 ③．四号线金洲～黄村全长46.6km，线路分为正 线、辅助线、车厂线。 四号线正线为双线，列车运行方向按右侧行车， 金洲往黄村方向为上行线，两端端墙内方 为站内；
➢相邻两车站端墙之 间为区间。
端墙内
培训，为员工增值！
广州地铁隧道的线别
➢ 广州地铁各条线路概况： ①．一号线全长18.48km、二号线正线全31.41km、 八号线正线全长14.20km，线路分为正线、辅助 线、车厂线。
➢ 一、二、八号线正线为双线，列车运行方向按 右侧行车。 A．西朗往广州东站为上行，反之为下行。 B．广州南站往嘉禾望岗站为上行，反之为下行。 C．万胜围往凤凰新村站为上行，反之为下行。
在纵断面图上用示 意图注明线路的直线和 曲线位置，可以表明坡 道与曲线的重叠情况。
如右图，曲线和纵 坡重叠段，列车将受到 两种阻力，即坡道阻力 和曲线附加阻力。
培训，为员工增值！
线路纵断面的识图、读图
(3)百米标：在整百米标处注 上百米数。在百米标之间 地形变化点，应设置加标 (如图K12+350)，以使绘出 的地面线更符合实际情况， 加标处的数字为距离百米 标的距离。
培训，为员工增值！
百米标：设在一条线路自起点计算每整百米处
培训，为员工增值！
线路标志及信号标志
此处表示线路里程：K8+500
培训，为员工增值！
线路标志及信号标志
桥梁标：设在桥梁 两端桥头处，标明桥 梁编号、中心里程和 长度。
坡度标：设置在线 路坡度的变坡点处， 两侧各标明其所指方 向的上、下坡度值及 其长度值。
线路标志及信号标志培训，为员工增值！
铁道等。 ➢涵洞：是指为铁路线路通过小溪、渠道、
干沟、人行小路修建的完全埋在路基下面 的建筑物。 ➢涵洞按结构形式分为：圆涵、箱涵和拱涵。
培训，为员工增值！
高速公路隧道
铁路隧道
培训，为员工增值！
培训，为员工增值！
涵洞
培训，为员工增值！
车站分类、区间、线别的分类
➢车站的类型
按线路铺设方式 可分为：地下站、 地面站和高架站。
培训，为员工增值！
平面图的识图，读图
➢ (3)曲线要素及起、终点里程。 在各曲线的内侧注有：曲线半径(R)、转向角 (a)、切线长度(T)、曲线外矢距(E)、曲线长度 (L)和缓和曲线长度(lo)等曲线要素，以及直缓 点(ZH)、缓圆点(HY)、曲中点(QZ)、圆缓点 (YH)、缓直点(HZ)和交点（JD）。
线路纵断面的识图、读培图训，为员工增值！
(7)路基的填挖高度：在设计线 路的上方或下方注明路基的 填挖高度，路基填挖高度等 于地面标高与路肩设计标高 之差，地面标高大于路肩设 计标高时为路堑；地面标高 小于路肩设计标高时为路堤。 K12+ 700处为不填不挖路基， 该点前为路堤，该点后为路 堑。
同一段线路的平面图和纵 断面图中的有关数据应该是 互相吻合的。
培训，为员工增值！
三号线
培训，为员工增值！
广州地铁隧道的线别
④．五号线滘口～文冲全长32.03km，线路分为 正线、辅助线、车厂线。
五号线正线为上下行双线设计，列车运行方向按 右侧行车，滘口往文冲方向为上行线，反之为下 行线。
⑤．APM线全长3.94km，线路分为正线、辅助线、 车场线。
⑥．广佛线首通段全长20.732km，线路分为正线、 辅助线、车厂线。
