以太网教程：集线器
使用集线器的星形以太网
电阻端接（一端接在电气系统的地线上，以防止
信 号反射）。
外导体屏蔽层 保护外层
10Base5表示的含义是：工作速率为10Mb/s，采用
10Base5粗缆连接以太 网
基带信号传输，最大支持网段长为500m。
10Base5粗数据缆链路以层 太 网
10Base5粗缆以太网的有关布线标准：
星型拓扑
10Base-F光纤以太网
IEEE 802.3以太网标准还可使用光纤作为传输媒体，相应的标准是 10Base-F系列，F代表光纤。
主要用作集线器乊间的进程连接。
使用集线器的星双型拓绞扑 线以太网
➢ 传统以太网从最初使用粗同轴电缆，演迚到使用比较便宜的细同轴电缆，最
后収展为使用更便宜和更灵活的双绞线。
双绞线
适配器 工作站
适配器 工作站
适配器 工作站
用集线器在物理层扩展以太网
➢ 用多个集线器可连接成覆盖更大范围的多级星形以太网。
➢ 一个以太网就是一个独立的碰撞域（Collision domain,又称为冲突域），即在 任一时刻，在每一个碰撞域中只能有一个站収送数据。
三个独立的碰撞域
一系 集线器
二系 集线器
站点 ➢ 这种以太网采用星形拓扑，在星形的中心
集线器 RJ-45 插头
则增加了一种可靠性非常高的设备，叫做 集线器(hub) 。
两对双绞线
如图所示，每个站需要用两对无屏蔽双 绞线UTP，分别用于収送和接收。双绞线的 两端使用RJ-45插头。
集线器的星一型拓些扑 特点
➢ 使用集线器的局域网在物理结构上是一个星形网，但集线器使用电子器件来 模拟实际电缆线的工作，因此整个系统仍像一个传统以太网那样运行。即使 用集线器的以太网在逻辑上仍是一个总线网，各工作站使用的还是 CSMA/CD 协议，并共享逻辑上的总线。
局域网组建方法利用集线器和网桥
局域网组建方法利用集线器和网桥局域网（Local Area Network，简称LAN）是指在较小的范围内，由多台计算机通过通信线路相连，共享资源和信息的计算机网络。
在局域网的组建过程中，集线器和网桥是常用的设备。
本文将介绍如何利用集线器和网桥来组建局域网，并提供相应的操作指南。
一、集线器的作用与组建方法集线器是一种将多个计算机连接到局域网中的设备。
它的作用是将来自一台计算机的数据包传输到其他所有连接的计算机上。
集线器的组建方法如下：1. 准备工作：首先，确定要组建局域网的位置，确保计算机之间的互连距离不超过100米。
然后，选购合适的集线器设备，根据计算机数量选择端口数量合适的集线器。
2. 连接设备：将集线器的电源线插入电源插座，并打开电源开关。
然后，通过网线将计算机与集线器连接，将网线的一端插入计算机的网卡接口，将另一端插入集线器的端口上。
确保每台计算机都连接到集线器上。
3. 配置网络：在每台计算机上打开网络设置，选择“自动获取IP地址”或手动设置IP地址，并设置相同的子网掩码。
确保每台计算机的IP地址不重复，并且在同一个子网内。
ping命令来测试连接是否正常。
如果能够相互通信，则说明集线器组建的局域网连接成功。
二、网桥的作用与组建方法网桥是一种将多个局域网连接起来的设备，它可以实现不同子网之间的通信。
下面是网桥的组建方法：1. 准备工作：确定要组建的局域网之间的拓扑结构，了解计算机的网络需求以及数据流量。
选购合适的网桥设备，根据局域网数量选择端口数量合适的网桥。
2. 连接设备：将网桥的电源线插入电源插座，并打开电源开关。
然后，通过网线分别将不同局域网的计算机与网桥相连，将网线的一端插入计算机的网卡接口，将另一端插入网桥的端口上。
确保每个局域网都连接到网桥上。
3. 配置网络：在每个局域网中的计算机上打开网络设置，选择“自动获取IP地址”或手动设置IP地址，并设置相同的子网掩码。
确保每个局域网内的计算机的IP地址不重复，并且在不同局域网间的IP地址不冲突。
计算机网络技术教程4集线器
2. 特点
优点： (1) 组网灵活，安装极为简单，几乎不需要配置。 (2) 集线器是一个多端口的信号放大设备，通过级联可以扩 展网络传输介质的距离。 (3) 使用集线器可以连接不同传输介质的同构的网络。 (4) 网络管理和维护方便。 缺点： (1) 带宽受限。 (2) 广播方式，易造成网络广播风暴，造成网络堵塞。 (3) 半双工传输模式，网络通信效率低。 根据工程经验，采用10Mbps集线器的站点不宜超过25 个，采用100Mbps集线器的站点不宜超过35个。
图4－16 19英寸的设备安装至23或24英寸机柜中
20
(2) 固定集线器
图4-17 集线器装入机柜示意图
(3) 固定导线器
图4-18 导线器的安装方式
21
2. 桌面式集线器的安装
(1) 在桌面上安装集线器
① 水平放置
图4-19 集线器在桌面上的水平固定方式
② 垂直放置
图4-20 集线器在桌面上的垂直固定方式
22
(2) 在墙面上安装集线器
• 水平固定
图4-21 集线器在墙面上的水平固定方式
• 垂直安装
图4-22 集线器在墙面上的垂直固定方式
23
4.2.3 集线器的连接
大型网络中都采用堆叠式集线器或模块式集线器。
1. 堆叠式集线器
连接方法： 通过一条专用连接电缆将一台集线器的“UP” 堆叠端口直接连接到另一台集线器的“DOWN”堆 叠端口，以实现集线器端口数的扩充。 采用集线器的堆叠端口进行端口扩展的方式要 受到集线器的种类和间隔距离的限制。 <1米
堆叠式集线器
24
图4-23 3Com公司生产 的Super Stack II PS Hub 40/50堆叠式集线器 的连接示意图
以太网集线器HUB是如何工作的？
以太网集线器HUB是如何工作的？Ethernet HUB的中文名称叫做以太网集线器，其基本工作原理是广播技术（broadcast），也就是HUB从任何一个端口收到一个Ethernet信息包后，它都将此Ethernet信息包广播到其它所有端口，HUB不记忆哪一个MAC地址挂在哪一个端口。
接在HUB端口上的网卡NIC根据信息包所要求的功能执行相应动作，这是由网络层layer 3之上控制的。
上面所说的广播是指HUB将该Ethernet信息包发送到所有其它端口，并不是指HUB 将该包改变为广播包。
Ethernet信息包中含有源MAC地址和目的MAC地址（网卡NIC的Ethernet地址，48位长，如图1所示），与上述Ethernet信息包中目的MAC地址相同的计算机执行该包中所要求的动作。
对于目的MAC地址不存在或没有响应等情况，Ethernet HUB既不知道也不处理。
这个过程就像邮递员只根据信封上的地址传递信件，而不管信中的内容以及收信人是否回信，或收信人由于某种原因没有回信，而导致发信人着急。
不同的仅是邮递员在找不到该地址时会将信退回，而Ethernet HUB不管退信，只负责转发，如图2所示。
图1 IEEE 802.3包格式在Windows 95/98中，当用户A双击“网上邻居”时，相当于生成了一个Ethernet广播包，此包中的目的MAC地址为全1，该包要求执行的命令是：“请告诉我你们的名字！”。
请注意，Ethernet HUB不知道此命令是什么意思，也不做任何处理，只负责将此信息包广播到所有其它端口，仅此而已。
而与HUB相连的计算机的网卡NIC在收到广播包后将包中的数据域内容传送给上层软件即Windows 95/98，上层软件根据广播包中的源MAC地址向其返回自己在网络中的计算机名称，用户A在收到各个计算机回送的响应信息包后便得知网络上都有哪些用户，并显示在“网上邻居”图标中。
HUB工作原理：①HUB从某一端口A将收到的包发送到所有端口HUB工作原理：②非广播包时，地址与包目的MAC地址相同的站响应用户AHUB工作原理：③广播包时，所有用户都响应用户A图2 Ethernet HUB工作特点。
局域网组建方法以太网的基础知识和配置步骤
局域网组建方法以太网的基础知识和配置步骤局域网（Local Area Network，简称LAN）是指在一个相对较小范围内的局部地区内建立起的计算机网络。
以太网（Ethernet）是最常见和广泛应用的局域网技术之一。
那么，在局域网中如何组建以太网，以及其基础知识和配置步骤是什么呢？本文将详细解答这些问题。
一、以太网的基础知识以太网是一种基于共享传输介质的局域网技术，其传输速度通常为10Mbps、100Mbps或1000Mbps。
在以太网中，每个计算机连接到一个集线器（Hub）或者交换机（Switch），通过共享传输介质（如双绞线）进行通信。
该网络拓扑结构通常为总线型或星型。
1. 网卡（Network Interface Card，简称NIC）：每台计算机都需要安装网卡才能进行以太网连接。
网卡负责将计算机内部数据转换为可以在局域网中传输的格式，并将外部数据转发给计算机。
2. MAC地址（Media Access Control Address）：每个网卡都有一个唯一的MAC地址，由12位十六进制数表示。
MAC地址用于在局域网中识别每个计算机或设备，类似于一个身份证号码。
3. 集线器（Hub）：集线器是以太网中常用的设备，用于连接多台计算机。
当一个计算机发送数据时，集线器会将数据广播给所有连接的设备，然后每个设备根据MAC地址识别出自己需要接收的数据。
4. 交换机（Switch）：交换机也是局域网中常用的设备，其工作原理与集线器不同。
交换机会动态学习每个设备的MAC地址，并根据目标MAC地址将数据直接传输到目标设备，提高了网络的传输效率。
二、局域网以太网的配置步骤下面是局域网中组建以太网的配置步骤，以便帮助您更好地理解：1. 确定网络拓扑结构：根据网络规模和需求，选择适合的网络拓扑结构，如总线型或星型。
2. 购买和安装设备：购买所需的网卡、集线器或交换机等设备，并按照说明书正确安装。
3. 连接设备：将每台计算机的网卡与集线器或交换机进行连接。
集线器、交换机和路由器和 arp 的基本工作原理

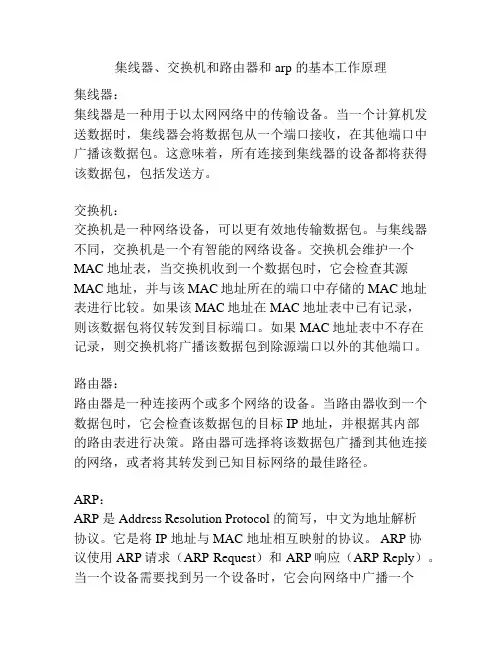

集线器、交换机和路由器和 arp 的基本工作原理
集线器：
集线器是一种用于以太网网络中的传输设备。
当一个计算机发送数据时，集线器会将数据包从一个端口接收，在其他端口中广播该数据包。
这意味着，所有连接到集线器的设备都将获得该数据包，包括发送方。
交换机：
交换机是一种网络设备，可以更有效地传输数据包。
与集线器不同，交换机是一个有智能的网络设备。
交换机会维护一个MAC 地址表，当交换机收到一个数据包时，它会检查其源MAC地址，并与该MAC地址所在的端口中存储的MAC地址表进行比较。
如果该MAC地址在MAC地址表中已有记录，
则该数据包将仅转发到目标端口。
如果MAC地址表中不存在
记录，则交换机将广播该数据包到除源端口以外的其他端口。
路由器：
路由器是一种连接两个或多个网络的设备。
当路由器收到一个数据包时，它会检查该数据包的目标 IP 地址，并根据其内部
的路由表进行决策。
路由器可选择将该数据包广播到其他连接的网络，或者将其转发到已知目标网络的最佳路径。
ARP：
ARP 是 Address Resolution Protocol 的简写，中文为地址解析
协议。
它是将 IP 地址与 MAC 地址相互映射的协议。
ARP协
议使用ARP请求（ARP Request）和 ARP响应（ARP Reply）。
当一个设备需要找到另一个设备时，它会向网络中广播一个
ARP 请求，请求目标设备的 MAC地址。
目标设备将在 ARP 请求中回复自己的 MAC地址。
完成 ARP解析后，设备将能够传输数据包。
集线器
分类
处理
结构功能
处理
集线器HUB按照对输入信号的处理方式上，可以分为无源HUB、有源HUB、智能HUB和其他HUB。 无源HUB 它是品质最差的一种，不对信号做任何的处理，对介质的传输距离没有扩展，并且对信号有一定的影响。连 接在这种HUB上的每台计算机，都能收到来自同一HUB上所有其它电脑发出的信号； 有源HUB 有源HUB与无源HUB的区别就在于它能对信号放大或再生，这样它就延长了两台主机间的有效传输距离； 智能HUB 一听这词就知道这家伙一定比那两个强！智能HUB除具备有源HUB所有的功能外，还有网络管理及路由功能。 在智能HUB网络中，不是每台机器都能收到信号，只有与信号目的地址相同地址端口计算机才能收到。有些智能 HUB可自行选择最佳路径，这就对网络有很好的管理！ 其他 按其它方法还有很多种类，如10M、100M、10/100M自适应HUB等等，这里就不一一介绍了。
(2)堆叠式集线器
堆叠式集线器堆叠式集线器是稍微复杂一些的集线器。堆叠式集线器最显著的特征是8个转发器可以直接彼 此相连。这样只需简单地添加集线器并将其连接到已经安装的集线器上就可以扩展网络，这种方法不仅成本低， 而且简单易行。
(3)底盘集线器
底盘集线器是一种模块化的设备，在其底板电路板上可以插入多种类型的模块。有些集线器带有冗余的底板 和电源。同时，有些模块允许用户不必关闭整个集线器便可替换那些失效的模块。
主要规格有8，16，24端口的集线器。
对于最普通最常用的星型拓扑结构来说，集线器(HUB)是心脏部分，一旦它出问题，整个网络便无法工作， 所以它的好坏对于整个网络来说都是相当重要的。
PC、交换机、路由器、集线器网线接法
PC、交换机、路由器、集线器网线接法PC、交换机、路由器、集线器网线接法⒈介绍本文档旨在介绍PC、交换机、路由器和集线器之间的网线接法，以及相应的配置设置，以便读者能够正确搭建和配置局域网。
⒉网线接法⑴ PC连接交换机将一根网线的一端插入PC的网卡接口，另一端插入交换机的一个可用端口。
重复此步骤，将其他PC连接到交换机的可用端口上。
⑵交换机连接路由器将一根网线的一端插入交换机的一个可用端口，另一端插入路由器的一个可用端口。
确保该网线连接到路由器的局域网端口，而不是广域网端口。
⑶路由器连接集线器将一根网线的一端插入路由器的一个可用局域网端口，另一端插入集线器的一个可用端口。
确保该网线连接到集线器的上行端口。
⑷ PC连接集线器将一根网线的一端插入PC的网卡接口，另一端插入集线器的一个可用端口。
重复此步骤，将其他PC连接到集线器的可用端口上。
⒊配置设置⑴配置交换机通过交换机的管理界面或命令行界面，进行如下设置：●分配VLAN●配置端口速度和双工模式●设置STP（Spanning Tree Protocol）●配置静态或动态VLAN Trunking⑵配置路由器通过路由器的管理界面或命令行界面，进行如下设置：●配置IP地址和子网掩码●设置DHCP服务●设置NAT（Network Address Translation）●配置静态或动态路由⑶配置集线器集线器是一个简单的设备，通常不需要过多的配置。
只需要确保集线器的上行端口正确连接到路由器，并将集线器的其他端口用于连接PC即可。
⒋附件本文档不涉及附件。
⒌法律名词及注释●网线：也称为以太网线或网线，用于连接设备间的数据传输。
●网卡：也称为网络适配器或以太网卡，是计算机与网络之间进行数据传输的接口设备。
●交换机：常用于局域网中，用于连接多台计算机，并在这些计算机间转发数据包。
●路由器：用于连接和转发数据包到不同网络之间的设备，常用于连接局域网和广域网。
●集线器：也称为集线器或中继器，用于将多台设备连接到局域网上。
网线接头,路由器电脑连接,集线器,提高网速接线实操
网线接头，路由器电脑连接，集线器，提高网速接线实操一，做网线，即直通线(正线)与交叉线(反线)1，标准568B，两端线序一样，从左到右线序是，白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
2，反线，即交叉线，(568A,)，一端为正线的线序，另一端为从左到右，白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。
•二，以下是各种设备的连接情况下，正线和反线的正确选择。
其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器PC一PC，反线PC一HUB，正线HUB一HUB，普通口，反线HUB一HUB级连口一级连口，反线HUB一HUB，普通口，级连口，正线HUB，SWITCH，反线HUB，(级联口)SWITCH，正线SWITCH，SWITCH，反线SWITCH，ROUTER，正线ROUTER，ROUTER，反线100BaseT连接双绞线，以100Mb/S的EIA/TIS568B作为标准规格。
制作步骤如下，步骤1，利用斜口错剪下所需要的双绞线长度，至少0.1米，最多不超过100米。
然后再利用双绞线剥线器(实际用什么剪都可以)将双绞线的外皮除去2到3厘米。
有一些双绞线电缆上含油一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ —45接头时，可以紧握双绞线外皮，再捏住尼龙绳往外皮的下方剥开，就可以得到较长的裸露线。
看下图步骤2，剥线完成后的双绞线电缆如下图步骤3，将线打开步骤4，将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不红，即放在靠外的位置，如下图左一，橙。
左二，绿。
左三，蓝。
左四，棕步骤5，小心的剥开每一对线，因为我们是遵循EIA/TIA568B的标准来制作接头，所以线对颜色是有一定顺序的。
如下图需要特别注意的是，绿色条线应该跨越蓝色对线。
这里最容易犯错的地方就是键白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。
左起，白橙，橙，白绿，蓝，白蓝，绿，白棕，棕常见的错误接法是将绿色线放到第4只脚的位置，如下图所示应该将绿色线放在第6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与地6只脚是同一对的，所以需要使用同一对线。
PC、交换机、路由器、集线器网线接法
PC、交换机、路由器、集线器网线接法PC、交换机、路由器、集线器网线接法⒈简介本文档旨在介绍PC、交换机、路由器和集线器的网线接法。
通过正确的网线接法，可以确保设备之间的正常通信和数据传输。
⒉网线的分类网线一般分为直通线和交叉线两种类型。
直通线用于连接不同类型的设备，如PC与交换机、PC与路由器等。
交叉线用于连接相同类型的设备，如交换机与交换机、路由器与路由器等。
⒊PC与交换机的网线接法PC与交换机之间的网线接法通常采用直通线。
具体操作步骤如下：- 将一端的直通线连接至PC的网卡接口。
- 将另一端的直通线连接至交换机的一个可用端口。
⒋PC与路由器的网线接法PC与路由器之间的网线接法通常也采用直通线。
具体操作步骤如下：- 将一端的直通线连接至PC的网卡接口。
- 将另一端的直通线连接至路由器的一个可用端口。
⒌交换机与交换机的网线接法交换机与交换机之间的网线接法通常采用交叉线。
具体操作步骤如下：- 将一端的交叉线连接至一个交换机的可用端口。
- 将另一端的交叉线连接至另一个交换机的可用端口。
⒍交换机与路由器的网线接法交换机与路由器之间的网线接法通常也采用交叉线。
具体操作步骤如下：- 将一端的交叉线连接至交换机的可用端口。
- 将另一端的交叉线连接至路由器的一个可用端口。
⒎集线器与集线器的网线接法集线器与集线器之间的网线接法通常采用直通线。
具体操作步骤如下：- 将一端的直通线连接至一个集线器的可用端口。
- 将另一端的直通线连接至另一个集线器的可用端口。
⒏附件本文档没有涉及附件。
⒐法律名词及注释- 直通线：也称为直连线，用于连接不同类型的设备，使数据正常传输。
- 交叉线：用于连接相同类型的设备，通过将发送信号和接收信号交叉连接，实现设备间的通信。
- 网卡接口：网卡的物理接口，用于连接电脑和其他网络设备。
PC、交换机、路由器、集线器网线接法
PC、交换机、路由器、集线器网线接法PC、交换机、路由器、集线器网线接法一、PC接法1.使用网线连接PC与交换机●将一端的网线插入PC的网卡接口。
●将另一端的网线插入交换机的一个可用端口。
二、交换机接法1.使用网线连接交换机与路由器●将一端的网线插入交换机的一个可用端口。
●将另一端的网线插入路由器的局域网（LAN）接口。
2.使用网线连接交换机与集线器●将一端的网线插入交换机的一个可用端口。
●将另一端的网线插入集线器的一个可用端口。
三、路由器接法1.使用网线连接路由器与外部网络（如ADSL、光纤猫）●将一端的网线插入路由器的广域网（WAN）接口。
●将另一端的网线插入外部网络设备（如ADSL调制解调器或光纤猫）的一个可用端口。
2.使用网线连接路由器与PC●将一端的网线插入路由器的局域网（LAN）接口。
●将另一端的网线插入PC的网卡接口。
四、集线器接法1.使用网线连接集线器与PC●将一端的网线插入集线器的一个可用端口。
●将另一端的网线插入PC的网卡接口。
2.使用网线连接集线器与交换机●将一端的网线插入集线器的一个可用端口。
●将另一端的网线插入交换机的一个可用端口。
附件参考：●网线（Ethernet Cable）：用于将网络设备进行连接的电缆。
●网卡（Network Interface Card）：计算机用于与局域网或广域网进行通信的硬件设备。
●交换机（Switch）：用于构建局域网的网络设备，可通过端口连接多台计算机及其他网络设备。
●路由器（Router）：根据分组交换技术实现不同网络之间的数据传输。
●集线器（Hub）：将多个网络设备连接成一个网络的设备，不具备数据处理能力。
法律名词及注释参考：●LAN（Local Area Network）：局域网，是指在相对较小区域内，由集线器、交换机等网络设备连接起来的计算机网络。
●WAN（Wide Area Network）：广域网，是指覆盖范围较大的计算机网络，通过路由器等设备连接多个局域网。
Tenda 系列 10M 以太网集线器 说明书
产品概述Tenda 系列10M 以太网集线器为您提供最为便捷、最为经济的小型网络平台。
只需使用通用的网络电缆（双绞线）将各个网络设备与我们的集线器端口相连接，即可接入网络。
您可以通过前面板的LED 指示灯状态查看每个端口的连接状态，非常方便您观察网络情况。
集线器还具备UPLINK 端口，便于和其它网络设备之间级联，适用于您对网络的扩展。
主要特性1． 遵循IEEE802.3 10BASE-T 以太网标准2． 5/8个10Mbps 端口3． 前面板LED 工作状态指示灯4． 塑胶壳迷你桌面型5． 一个Uplink 端口方便扩展网络6． 外接式电源7． 即插即用LED 指示灯集线器的指示灯包括Power、Link/Rx 指示。
指示灯用于设备监控和故障显示。
下面对每个指示灯做出解释。
LED指示灯颜色状态描述 绿色亮 集线器已接通电源 Power— 灭 集线器未通电 绿色亮 端口正常连接到网络 绿色闪烁端口正在通信 Link/Rx— 灭 端口未连接到网络技术指标一般特性标准 IEEE802.3 10BASE-T以太网标准 协议 CSMA/CD数据传输率以太网：10Mbps（半双工）拓扑结构 星型网络电缆 非屏蔽双绞线（UTP） 3,4,5类 最大长度：100米EIA/TIA-568 100欧姆屏蔽双绞线（STP） 最大长度：100米端口数量 5/8个10Mbps端口物理及环境特性AC输入 180-240VAC，50/60Hz AC输出 9V 500mA运行温度 0°C~65°C存储温度 0°C~80°C湿度 5%~90%无凝结EMI FCC Class A，CE Mark Class A，VCCI Class A，BSMI Class A安装方法安装集线器分下列几步：z至少可负重3Kg的表面。
z电源插座与设备应在1.5米以内。
z认真检查电源，核实完全安全连接。
z确认在设备周围，有足够的通风口，可以很好的扩散热量。
实验 单集线器结构以太网组网
实验单交换机结构以太网组网一实验目的要求掌握使用集线器/交换机组建小型以太网的方法。
二实验内容组建单交换机结构的以太网。
三实验设备台式计算机，网卡，螺丝刀，双绞线，交换机。
四实验拓朴按以下拓扑连接实验设备。
五实验步骤1 按照EIA/TIA 568B的标准，制作一条直通的网线。
2 在计算机上安装网卡（1）打开计算机主机箱，观察系统主板的结构。
（2）在计算机系统主板对应的扩展槽上，插入相应类型的网卡。
（3）将网卡安装固定后开机，检查网卡是否工作正常。
a. 打开“我的电脑”，选择“控制面板”，双击“系统”图标，打开“硬件”选项卡，单击“设备管理器”按钮，从“设备管理器”对话框中单击设备目录树中“网络适配器”对应的结点“+”号，将其展开，找到已安装的网卡。
b 双击“网络适配器”选项，双击相应的网络适配器程序，出现网络适配器的属性窗口，检查网卡工作是否正常。
3 用步骤1中做好的网线，将计算机和交换机连接4 分别设置两台计算机的IP地址，方法与以前的实验相同。
5 验证连通性在运行窗口中键入PING 命令，验证网络的连通性例：PING 127.0.0.1也可以输入另一台PC机的IP地址，例：PING 211.82.196.11六实验报告1写出整个实验的操作过程。
2讨论检测两台计算机是否相通的方法。
3 写出实验的结论和体会。
七相关知识1．双绞线线序标准EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B，如下图所示2．ICMP工具程序——PINGICMP（Internet Control Message Protocol）属于在网络层运作的协议，一般视为是IP的辅助协议，可用来“报告错误”。
换言之，在IP信息包传送的过程中，若主机或路由器发现任何异常，便可利用ICMP来传送相关的信息。
不过，ICMP只负责报告问题，不负责解决问题。
除了路由器或主机可利用ICMP来报告问题外，网管人员也可利用适当的工具程序发出ICMP信息包，以便测试网络连接或排解问题。
以太网组网
第 3 章以太网组网技术教学目标通过本章的学习，掌握以太网的组网规则，熟悉组网所需的器件、设备，了解以太网的组网类型和传输速度。
教学内容1、以太网的组网类型和传输速度；2、组网所需的器件、设备和传输介质；3、单一集线器组网配置规则；4、多集线器组网配置规则。
教学的重点和难点1、集线器、网卡等设备的特点、分类、应用。
2、双绞线的通信规则。
3、以太网的组网规则。
学习指导1、学生应该了解以太网的相关标准。
2、学生应该结合市场情况掌握集线器、网卡等设备的特点、分类、应用。
3、学生应该理解双绞线的通信规则和制作方式。
4、学生应该掌握10Base-T和100Base-TX的配置规则。
3.1 以太网的相关标准以太网最早是由 Xerox （施乐）公司创建的，在 1980 年由 DEC 、 Intel 和 Xerox 三家公司联合开发为一个标准。
以太网是应用最为广泛的局域网，包括标准以太网（ 10Mbps ）、快速以太网（ 100Mbps ）、千兆以太网（ 1000 Mbps ）和 10G 以太网，它们都符合 IEEE802.3 系列标准规范。
传输介质：同轴电缆、双绞线、光缆等网络速度： 10Mb/s 、 100Mb/s 、 1000Mb/s介质访问控制方法： CSMA/CD主要技术标准1、 10BASE5粗缆以太网（粗同轴电缆），电缆的两端有 50 欧姆的终端电阻，每网段允许连接 100 个节点，长度是 500 米，最多有 4 个中继器连接 5 段 500 米的网线，最大网络直径是 2500 米。
2、 10BASE2细缆以太网，每段只能连接 30 个节点，每段的最大长度是 185 米，最大的网络直径是 925 米。
3、 10BASE-T3 类以上双绞线以太网，水晶头（ RJ-45 头），4 个中继器连接5 个 100 米的网线，最大网络直径是 500 米。
4、 100BASE-TX5 类以上双绞线以太网， 2 个中继器连接 2 个 100 米的网线，，两个中继器之间的距离不超过 5 米。
