压榨部设计说明书

合集下载

造纸机沟纹压榨辊设计说明书

过程装备综合设计实训说明书题目：φ1200沟纹压榨辊设计学生姓名：赵明凯学号： 200801020130院（系）：造纸工程学院专业：过程装备与控制工程指导教师：刘艳2011 年11月30日2目录1.概述 (1)1.1选题背景 (1)1.2设计依据 (1)2.辊体设计 (1)2.1选材 (1)2.2压榨辊各参数计算、确定 (1)2.2.1压榨辊辊径的计算 (1)2.2.2压榨辊壁厚设计 (2)2.3轴头设计 (3)2.3.1选材 (3)2.3.2轴头尺寸确定 (3)2.3.3轴头上轴承设计 (3)3.胶层设计 (5)3.1胶层选材 (5)3.2沟纹尺寸设计 (5)3.3胶层与辊体连接设计 (6)4.沟纹压榨辊常见问题分析 (7)4.1沟纹印 (7)4.1.1沟纹印的外观特征 (7)4.1.2沟纹印产生的原因及其影响因素 (7)4.2“拔毛”现象产生原因 (8)5.工艺卡 (8)15.1压榨辊装配工艺卡 (8)5.1.1钳 (8)5.1.2检 (9)5.1.3车 (9)5.1.4钳 (9)5.1.5包胶 (9)5.1.6钳 (9)5.1.7漆 (9)5.1.8钳 (10)5.2轴头制造工艺卡 (10)5.2.1铸造 (10)5.2.2钳 (10)5.2.3钻孔攻丝 (10)5.2.4车 (10)5.2.5钳 (10)5.2.6车 (10)5.2.7钳 (10)5.2.8包胶 (11)5.2.9车 (11)6.总结 (11)参考文献 (13)21.概述1.1选题背景造纸机压榨部的主要作用是用机械挤压的方法降低纸幅的含水量，提高纸幅进入干燥部时的干度。

此外，压榨可以改善纸的表面质量，增大成纸紧度，纸的强度也有一定的提高。

压榨部的脱水沿纸幅宽度上应该是均匀的。

纸幅有局部的过干或过湿时，就会产生纸幅局部地方过于干燥和压溃的现象。

沟纹压榨辊是在20世纪60年代广泛研究压榨脱水的机理的基础上发展起来的。

使用沟纹压辊时，可以提高压榨的线压力而无压溃和产生印纹的危险，压榨后的纸幅干度高而且脱水均匀。

刘文生工艺设计说明书

2013届毕业生毕业设计说明书题目: 50T/D冷榨芝麻油生产压榨车间设计院系名称：粮油食品学院专业班级：食工F0905班学生姓名：刘文生学号：200948060416指导教师：马宇翔教师职称：讲师2013 年5月20日冷榨芝麻油生产车间设计1. 工艺技术说明和选用本课题设计的工艺流程：芝麻→称量后磁选→去石→清理→烘干→冷却→脱皮→冷榨→精滤→冷榨芝麻油↓芝麻饼→回榨1.1 磁选利用金属杂质的导磁性能的差异，可采用永磁滚筒、圆筒磁选器或悬挂式磁选装置来除去芝麻中的金属杂质（主要是铁杂）。

1.2 去石利用密度差异将芝麻原料中混入的石子等异物除去。

1.3 清理可采用两层振动筛，通过粗细大小不一的网孔，去除芝麻中的大小杂质（一些根茎叶，病虫害粒）。

振动筛筛孔一般选用圆形。

因为此次处理的芝麻量较小，可不进行分级。

1.4 烘干降低芝麻中的水分含量，易于脱皮和压榨。

1.5 冷却通过热胀冷缩，使得芝麻皮和仁分开，更易脱皮。

1.6 脱皮芝麻种皮或角质层中纤维和草酸盐含量（2%～3%草酸钙螯合物）较高，使得其油和粕的色泽加深，饼粕呈苦味，这样的饼粕不能作为人类的蛋白质资源。

通过脱皮可以提高饼粕的质量，也可以提高粕的蛋白量。

1.7 冷榨可采用双螺旋榨油机取油。

一般说来，由于旋转着的螺旋轴在榨膛内的推进作用，使得榨料连续的向前推进，同时，由于螺旋轴上榨螺螺距的缩短和根圆直径的增大，以及榨膛内径的减小，榨膛空间体积不断缩小而对榨料产生压榨作用。

榨料受压缩后，油脂从榨笼缝隙中挤压流出，同时榨料被压成饼块从榨膛末端排出。

由于冷榨的饼的残油较高（12~20%),可以将芝麻饼进行回榨，从而降低残油率；也可以将芝麻饼去浸出；也可以根据市场需求将芝麻饼直接出售。

1.8 精滤由于加工过程的低温，入榨料中蛋白质和糖未变性，油中混入这些物质的碎片比较混浊。

一般采用压滤机和袋式过滤机进行过滤，以保证冷榨油的清澈透明。

精滤后所得到的芝麻油就可以满足使用要求（当然也得经过检测，能达到普通芝麻油的使用标准）。

二零二零年菜籽预处理压榨车间工艺设计教材word可直接编辑

1200T/D菜籽预处理压榨车间工艺设计摘要本课题采用的是传统的油菜籽预处理压榨的工艺，是在传统的高温（125℃～130℃）预榨-浸出制油工艺的基础上进行改造和创新，采用适温（105℃～110℃）预榨-浸出工艺，工序包括清理、调质，轧坯、蒸炒，压榨、以及毛油净化，很多工序已经相当成熟，只是根据不同品种油菜籽的表皮厚薄、水分高低及其质地软硬程度，在各个工序上重视程度不同，比如软化和蒸炒调节其水分和温度,在实际的生产中，适温压榨保留了一部分菜籽粕蛋白的活性，饼粕中蛋白质的有效生物效价较高，从而获得较为理想的菜籽油和菜籽蛋白，适于禽畜的饲养。

而压榨后的油进行精炼可以得到二级油的标准。

并且，本工艺可以进行连续化，自动化生产，满足了国民对菜籽油的大量需求，再者，该工艺相对较为完善和成熟，在实际应用选择设备时较为容易，不会存在找不到配套设备的问题。

本文对预榨浸出工艺各工序进行衡算、设备选型及风网计算。

关键词：各种工艺预榨浸出工艺计算选型ITitle 1200t / d rapeseed crushing plant pretreatment process designAbstractThe subject is the traditional rapeseed by pressing pretreatment process, is in the traditional high temperature (125 ℃ ~ 130 ℃) pre-press - solvent extraction process on the basis of reform and innovation, and optimal temperature (105 ℃ ~ 110 ℃) pre-press - leaching technology, processes, including cleaning, conditioning, rolling, throwing, steamed fried, pressed, and the purification of crude oil, many processes have been very mature, and just under the skin thickness of different varieties of rapeseed, the level and the texture of soft water hardware level, the importance of various processes on different levels, such as softening and steamed fried to adjust its moisture and temperature, in the actual production, the optimum temperature press rapeseed meal protein to retain a portion of the activity of the protein cake of an effective biological potency higher to gain more ideal rapeseed oil and protein, suitable for livestock rearing. And after pressing the refining oil can be two standards. Moreover, the process can be continuous and automatic production to meet the large demand for people on the rapeseed oil, Furthermore, the process is relatively perfect and mature, in the practical application of selected equipment easier not exist can not find the matching equipment problems.In this paper, pre-pressing extraction process to account for all processes, equipment selection and ventilation network calculation.Keywords Various process Pre-pressing extraction process Calculate SelectionII目次绪论 (1)1工艺说明书 (1)1.1国内外油菜籽加工工艺 (1)1.2设计方案 (5)2设计计算书 (8)2.1物料衡算 (8)2.2热量恒算 (8)3 设备选型 (14)3.1主要的生产设备选型 (14)3.2输送设备的选型 (23)4其他辅助设备 (37)5主要设备清单 (37)结论 (39)致谢 (40)参考文献 (41)绪论菜籽油是世界上第三大植物油，而油菜又是我国最重要的油料作物，2000年以来种植面积已突破733万公顷，总产达到1100万吨以上，是我国食用植物油的最重要来源，菜籽含油率高，可达35%～45%，而菜籽饼粕也是优质的蛋白资源，其饲用品质可以与大豆饼粕相媲美。

580td棉仁压榨车间工艺流程设计油脂工艺课程设计--大学毕设论文

武汉工业学院《油脂加工工艺学》课程工艺设计说明书设计题目： 850T/D棉仁压榨车间工艺流程设计姓名______________学号____ ___院 (系)_ 食品科学与工程_专业_植物油脂及蛋白质工程指导教师_______________课程设计任务书一、设计题目850D/T棉仁压榨车间工艺流程设计二、设计目的培养学生综合运用所学基础理论和专业知识的能力、分析和解决油脂工厂工艺设计中一般工程技术问题的能力；提高学生的绘图能力和计算机应用能力；增强和拓展学生的专业技能；通过课程工艺设计，深化学生对设计思想、设计方法、设计规范的理解，培养学生良好的学习方法，为毕业设计打下良好的基础。

三、设计任务850T/D棉仁压榨车间工艺流程设计。

四、时间安排2011年11月21日至23日查阅、收集资料；2011年11月24日至27日工艺设计计算并撰写设计计算说明书草稿；2011年11月28日至30日绘制工艺流程草图；2011年12月01日至04日完成设计计算说明书、工艺流程图并打印；2011年12月05日上交整套设计资料（包括电子版）。

五、设计内容1. 收集查阅设计资料；2. 物料衡算及热量衡算；3. 设备选型；4. 绘制工艺流程图；5. 撰写设计计算说明书。

六、设计工作要求1. 按时有序地完成各项设计内容；2. 独立完成设计任务，不弄虚作假，不抄袭别人的成果；3. 严格遵守纪律，在指定的地点进行课程设计；4. 严格遵守CAD设计室的有关规章制度；5. 按规范撰写设计计算说明书。

七、设计成绩评定由指导教师根据学生完成任务的情况、课程设计说明书及工艺图纸的质量及工作态度等进行综合评定。

成绩按优秀、良好、中等、及格和不及格五个等级进行评定。

优秀者人数一般不得超过总人数的20%。

成绩不及格者不能得到相应的学分，需重新进行课程设计后经考核及格方可获得学分。

八、参考文献1. 油脂制取与加工工艺学2. 化工工艺设计概论3. 化工工艺设计手册4. 化工原理5. 化工制图6. 食品工厂设计原理7. 油脂工厂设计手册8. 通风除尘及气力输送目录CONTENT一、总论 1二、工艺流程设计方案的确定 12.1 生产工艺方案 2三、工艺流程说明 23.1 棉仁高水分蒸胚 2 3.2 预榨 23.3 油渣分离 4四、工艺计算 44.1 物料衡算 44.2 能量衡算7五、设备选型85.1 蒸炒锅选型8 5.2 螺旋榨油机选型8 5.3 斗式提升机选型8 5.4 刮板输送机选型95.5 油渣分离设备选型9六、设计体会9七、参考文献10八、附录一、总论棉籽即棉花的种子，外部为坚硬的褐色籽壳，形状大小也因品种而异，籽壳内有胚，是棉籽的主要部分，也称籽仁（棉仁）。

纸机压榨部设计方案通用步骤举例

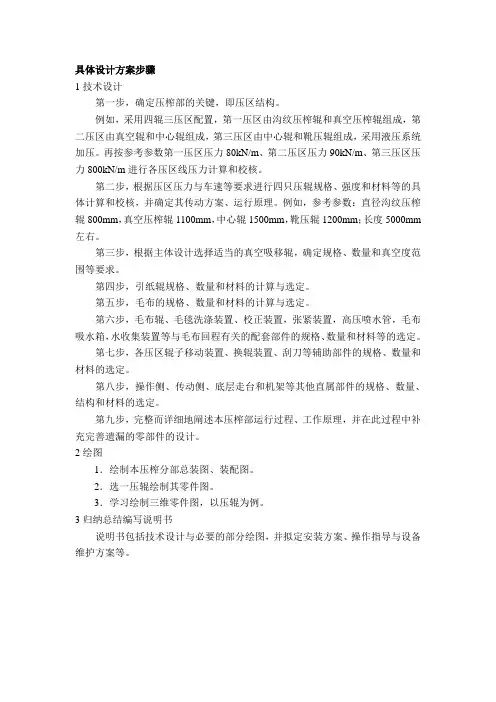

具体设计方案步骤
