太阳能电池基本特性测定实验
太阳能电池特性测试实验报告-资料类
太阳能电池特性测试实验报告-资料类关键信息项:1、实验目的2、实验设备与材料3、实验原理4、实验步骤5、数据记录与处理6、实验结果与分析7、误差分析8、结论与展望1、实验目的11 了解太阳能电池的工作原理和基本特性。
111 掌握太阳能电池的输出特性和效率的测量方法。
112 研究光照强度、负载电阻等因素对太阳能电池性能的影响。
2、实验设备与材料21 太阳能电池板211 光源模拟器212 数字万用表213 可变电阻箱214 数据采集卡及计算机3、实验原理31 太阳能电池的工作原理基于光伏效应,当光照射到半导体材料上时,光子能量被吸收,产生电子空穴对。
在内建电场的作用下,电子和空穴分别向两端移动,形成光生电动势。
311 太阳能电池的输出特性包括短路电流(Isc)、开路电压(Voc)、最大输出功率(Pm)等。
312 太阳能电池的效率(η)定义为输出电功率与入射光功率之比。
4、实验步骤41 连接实验设备,将太阳能电池板与光源模拟器、数字万用表、可变电阻箱等连接好。
411 调节光源模拟器的光照强度,设置不同的光照条件。
412 改变可变电阻箱的电阻值,测量太阳能电池在不同负载电阻下的输出电压(V)和输出电流(I)。
413 记录数据,包括光照强度、负载电阻、输出电压和输出电流等。
5、数据记录与处理51 将测量得到的数据整理成表格形式,包括光照强度、负载电阻、输出电压、输出电流等。
511 计算太阳能电池的短路电流(Isc)、开路电压(Voc)和最大输出功率(Pm)。
512 根据公式计算太阳能电池的效率(η)。
6、实验结果与分析61 绘制太阳能电池的输出特性曲线,包括输出电压输出电流曲线(VI 曲线)和输出功率输出电压曲线(PV 曲线)。
611 分析光照强度对太阳能电池输出特性的影响,随着光照强度的增加,短路电流和开路电压均增大。
612 研究负载电阻对太阳能电池输出功率的影响,存在一个最佳负载电阻,使得输出功率达到最大值。
太阳能电池基本特性的测定
电阻、电 压测量
数字电流表:
实验原理
1.结构 2.光伏效应 3.表填充因子FF
I SC
Pm FF U OC I SC
实验内容
1.在全黑条件下,测 量太阳能电池正 向偏压的I-U特性。
2.不加偏压时测量太阳 能电池伏安特性(保 持光源到太阳能电池 的距离为25cm)。
太阳能电池基本特性的测定
实验目的 实验仪器 实验原理 实验内容 注意事项 数据处理
实验目的
1.了解太阳能电池的工作原理及其应用; 2.测量太阳能电池的伏安特性曲线及光电性质 参数; 3.学会用origin软件处理实验数据。
实验仪器
FD-OE-4型太阳能电池基本特性测定仪 万用表 数字电流表 直流稳压电源 电阻箱
太阳能电池:
直流稳压电源:
使用电压输出功能 时:
1.将电流输出旋钮 稍微向右旋转,直 到“C.V”红色指示 灯亮起。 2.缓慢调节电压输 出旋钮。 3.实验结束时,一 定要将电流、电压 调节旋钮都调回零 (最左)。
电流输出 旋钮
电压输出 旋钮
输出端 负极
输出端 正极
万用表:
直流电压 量程档
接地
注意事项
1.灯泡的温度较高,实验时应小心不要
被烫到。
2.实验过程中,都应使用遮光罩,尽量 避免外部光线的干扰。 3.测光照下太阳能电池伏安特性时,应 始终保持灯泡与电池的位置固定不变。
数据记录
太阳能电池基本特性研究实验报告
太阳能电池基本特性研究实验报告一、引言。
太阳能电池是一种能够将太阳光直接转化为电能的装置,是目前可再生能源中应用最为广泛的一种。
太阳能电池的基本工作原理是利用光伏效应将太阳光能转化为电能。
本实验旨在研究太阳能电池的基本特性,为进一步了解太阳能电池的工作原理和性能提供实验数据和分析。
二、实验目的。
1. 研究太阳能电池的工作原理;2. 测量太阳能电池的输出电压和电流随光照强度的变化规律;3. 分析太阳能电池的最大功率点及其影响因素。
三、实验原理。
太阳能电池是由多个光伏电池组成的,光伏电池是一种能够将太阳能直接转化为电能的半导体器件。
当太阳光照射到光伏电池上时,光子能量被半导体材料吸收,激发出电子-空穴对,从而产生电流。
太阳能电池的输出特性与光照强度、温度等因素密切相关。
四、实验内容与步骤。
1. 实验仪器,太阳能电池、光照度测量仪、电压表、电流表、直流电源等;2. 实验步骤:a. 将太阳能电池放置在光照度测量仪下,并连接电压表和电流表;b. 调节直流电源输出电压,记录不同光照强度下太阳能电池的输出电压和电流值;c. 分析数据,绘制太阳能电池输出特性曲线。
五、实验数据与分析。
通过实验测量和数据处理,得到了太阳能电池在不同光照强度下的输出电压和电流值,绘制了太阳能电池的输出特性曲线。
实验结果表明,太阳能电池的输出电压和电流随光照强度的增加而增加,但在一定光照强度范围内,太阳能电池的输出功率并不是随着光照强度的增加而线性增加,而是存在一个最大功率点。
六、实验结论。
1. 太阳能电池的输出电压和电流随光照强度的增加而增加;2. 太阳能电池存在最大功率点,该点受光照强度和温度等因素影响;3. 实验结果验证了太阳能电池的基本特性。
七、实验总结。
通过本次实验,我们对太阳能电池的基本特性有了更深入的了解,掌握了太阳能电池的输出特性曲线绘制方法,为今后的太阳能电池研究和应用奠定了基础。
八、参考文献。
1. 高等学校太阳能电池实验教学研究组. 太阳能电池实验教学研究[M]. 北京: 清华大学出版社, 2010.2. 刘志远. 太阳能电池原理与应用[M]. 北京: 机械工业出版社, 2008.以上就是本次太阳能电池基本特性研究实验的全部内容,谢谢阅读!。
太阳能特性测量实验

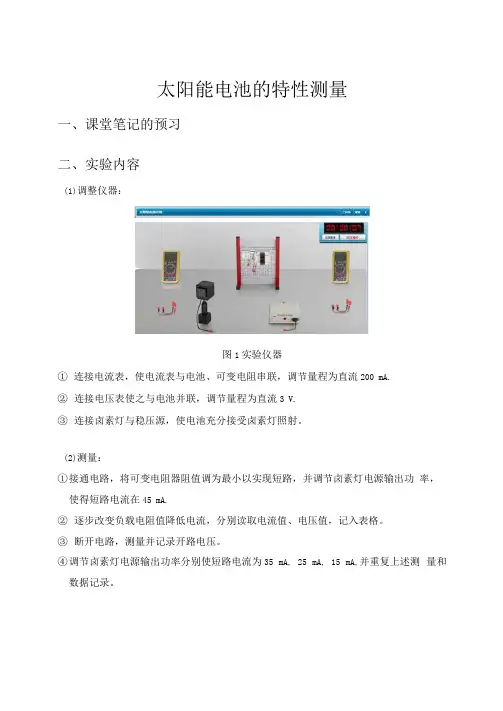

太阳能电池的特性测量一、课堂笔记的预习二、实验内容(1)调整仪器:图1实验仪器①连接电流表,使电流表与电池、可变电阻串联,调节量程为直流200 mA.②连接电压表使之与电池并联,调节量程为直流3 V.③连接卤素灯与稳压源,使电池充分接受卤素灯照射。
(2)测量:①接通电路,将可变电阻器阻值调为最小以实现短路,并调节卤素灯电源输出功率,使得短路电流在45 mA.②逐步改变负载电阻值降低电流,分别读取电流值、电压值,记入表格。
③断开电路,测量并记录开路电压。
④调节卤素灯电源输出功率分别使短路电流为35 mA, 25 mA, 15 mA,并重复上述测量和数据记录。
⑤在不同照度下,测量太阳能电池输出功率P和负载电阻R的函数关系。
三、数据记录表1:测虽太阳能电池的端电压u 和通过负型电阻的电流1(恿踣电流Is 开路电压U0)|s =45mA;Uo(V)= 2.10ls=35mA;Uo(V)= 203mi:测虽太阳能电池的端电压u和通过负載电阻的电流i(短路电流is幵踣电压uo) ls=45mA;Uo(V)= 2.10ls=35mA;Uo(V)= 2.03ls-15mA;Uo(V)= 190ls=25mA;Uo(V)= 九97ls=25mA;Uo(V)= "7川| ls=15mA;Uo(V)= 「90用I喪3:最大功率Pmax和开踣电压与短踣电流的乗积鼠大功率Pmax^tJ开路电压与短路电流的乘枳Fmax的平堀是°・791四、数据处理与结果分析根据以上测量数据,可以得到以下数据。
:同一短路电流下测得的最大功率所对应的变阻器阻值。
几:内阻阻值。
P max:同一短路电流下测得的最大功率。
F:填充因子,用于表征光电转换效率,越接近1,光电转换效率越高。
其中:R=/1 AF 二P®—U O I S山以上叙述和公式可以得到以下表格。
40 •?2.5IS=35MA 时的伏安特性曲线40表2山原始数据导岀的数据短路 电流Is/mA Rmax/Q Ri/Q Rmax/Ri Pmax/mW (Uo*ls)/mW F=Pmax/(Uo*ls)F 平 均值45 40.0 45.6 0.878 72.25 92.25 0.783 0.79135 49.6 58.0 0.854 55.61 71.05 0.783 25 68.5 78.8 0.869 38.79 49.25 0.788 15108.9127.30.85523.2128.650.810Is=45 mA, 35 mA, 25 mA, 15 mA能电池的伏安特性曲线如下。
实验20 太阳能电池特性的测量
实验20 太阳能电池特性的测量本实验主要是通过对太阳能电池进行测试,揭示其特性,并学习太阳能电池在太阳辐射下工作的原理、性能等知识。
本实验采用初级太阳能电池实验箱,结合数字万用表进行测试,具体步骤如下:1. 实验仪器及器材准备(1)初级太阳能电池实验箱:包括太阳能电池板、电源模块、电路模块、数字万用表模块等。
(2)数字万用表:测试电信号、电压、电流等数据。
(3)太阳能模拟灯盒:用来模拟太阳能电池板的照度。
2. 实验前准备工作(1)检查实验仪器及器材是否完好。
(2)检查太阳能板表面是否有明显污垢或划痕等。
(3)安装实验仪器和器材。
3. 实验步骤(1)将太阳能电池板放置在太阳能模拟灯盒下,调节灯源距离太阳能电池板的距离为300mm。
(3)打开电源模块,按照规定测试范围及精度设置数字万用表,并调节太阳能模拟灯盒的强度,开始测试。
(4)测试电压:调整数字万用表中测量电压区间,将红表笔连接正极,黑表笔连接负极,即可测量出太阳能电池板的输出电压。
(6)测试输出功率:测量出的电压和电流数值乘积即为太阳能电池板所输出的功率。
4. 实验注意事项(1)太阳能电池板应保证表面的清洁,不受任何污染物的影响。
(2)调整数字万用表的范围及精度,防止误差过大。
(3)测量电流时应注意防止太阳能电池板过载。
(4)测试时应谨慎操作,防止对数字万用表等仪器造成损坏。
(5)实验后注意对实验仪器及器材进行正确的清理和维护。
本实验的目的是为了通过测量太阳能电池的特性,揭示其原理和性能,了解太阳能电池的应用和发展情况,为今后的学习和研究打下基础。
因此,在实验中应注意以上细节,确保实验的准确性和可重复性,并加深对太阳能电池的认识和理解,为推进可再生能源技术的发展做出贡献。
太阳能电池基本特性的测量
太阳能电池基本特性的测量【实验简介】太阳能的利用和太阳能电池特性研究是21世纪新型能源开发的重点课题。
目前硅太阳能电池应用领域除人造卫星和宇宙飞船外,已应用于许多民用领域,如太阳能汽车、太阳能收音机、太阳能电站,目前太阳能作为一种清洁、绿色的再生能源有着广泛的应用前景。
本实验主要研究太阳能电池的基本特性、吸收光能转变为电能的特性。
【实验目的】(1)测定太阳能电池在无光照条件下的伏安特性,验证它与二极管具有相同的特性 (2)测定太阳能电池在光照时的输出特性,并求出短路电流、开路电压、最大输出功率及填充因子(3)测定太阳能电池随光照变化的特性。
【实验仪器】光具座、太阳能电池、数字万用表两块、电阻箱、直流电源、光功率计和探头、开关、电路板、导线 【实验原理】太阳能电池在没有光照时其特性可视为一个二极管,正向偏压u 与通过电流I 的关系为0(1)u I I e β=-,0I 和β是常数。
根据半导体理论,二极管主要是由能隙为c v E E -的半导体构成,c E 为半导体电带,v E 为半导体价电带。
入射光光子的能量为hv (h 为普朗克常数,v 为光的频率),当光子能量c v hv E E >-时,光子会被半导体吸收,产生电子和空穴对,它们分别受到半导体内电场作用而产生光电流。
太阳能电池在工作时的简化电路如图所示,它可等效为一个电流源与二极管的并联。
由图可知:0(1)uph d ph I I I I I e β=-=--当输出短路时:0u = 短路电流sc ph I I I ==当输出开路时:0I = 代入上式得:(1)0u ph I I e β--= →0(1)oc u sc I I e β=- oc u 为开路电压图一图二【实验内容】1、在无光照条件下测量太阳能电池正向偏压时的I U -特性(1工作。
(2)按图一连接线路,置电阻箱电阻为1k Ω,调节电源的输出电压,使太阳能电池两端电压从0.5~3V 范围内的变化,分别记下太阳能电池和电阻两端的电压1u 和2u 。
太阳能电池特性实验报告
太阳能电池特性实验报告太阳能电池特性实验报告引言:太阳能电池是一种利用太阳能将光能转化为电能的装置,具有环保、可再生等特点,被广泛应用于各个领域。
为了深入了解太阳能电池的特性和性能,我们进行了一系列的实验,本报告将对实验过程和结果进行详细介绍和分析。
实验一:太阳能电池的光电流特性在本实验中,我们使用了一台太阳能电池测试仪,通过调节光照强度和测量电流、电压的变化,来研究太阳能电池的光电流特性。
实验结果显示,当光照强度逐渐增大时,太阳能电池的电流也随之增大。
这是因为光照强度的增加会激发更多的光子进入太阳能电池,从而产生更多的电子-空穴对,进而增加电流。
然而,当光照强度达到一定值后,电流的增加趋势开始趋于平缓,这是因为太阳能电池的内部电场已经饱和,无法再继续增加电流。
此外,我们还发现太阳能电池的电流与电压呈反比关系。
随着光照强度的增加,电流增大,但电压却逐渐降低。
这是因为太阳能电池的内部电阻会导致电压损失,而随着电流的增大,这种损失也会变得更加明显。
实验二:太阳能电池的温度特性在本实验中,我们通过改变太阳能电池的温度,来研究太阳能电池的温度特性。
实验结果显示,随着太阳能电池温度的升高,电流呈现出先增大后减小的趋势。
这是因为在较低温度下,电子和空穴的复合速率较低,电流较小;而在较高温度下,电子和空穴的复合速率加快,电流逐渐增大。
然而,当温度超过一定值后,电流开始下降,这是因为高温会导致太阳能电池内部的电子迁移率下降,从而减小了电流。
此外,我们还发现太阳能电池的温度对电压的影响较小。
随着温度的升高,电压基本保持稳定,这是因为太阳能电池的内部电场对温度变化不敏感。
实验三:太阳能电池的寿命特性在本实验中,我们通过长时间连续使用太阳能电池,来研究太阳能电池的寿命特性。
实验结果显示,太阳能电池在连续工作一段时间后,其性能会逐渐下降。
这是因为长时间的工作会导致太阳能电池内部材料的劣化,从而降低了太阳能电池的转换效率。
太阳能电池基本特性测定实验
太阳能电池基本特性测定实验太阳能电池基本特性测定实验太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件,是一个半导体光电二极管,当太阳光照到光电二极管上时,光电二极管就会把太阳的光能变成电能,产生电流。
当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。
太阳能电池是一种大有前途的新型电源,具有永久性、清洁性和灵活性三大优点.太阳能电池寿命长,只要太阳存在,太阳能电池就可以一次投资而长期使用;与火力发电、核能发电相比,太阳能电池不会引起环境污染。
太阳能电池根据所用材料的不同,可分为:硅太阳能电池、多元化合物薄膜太阳能电池、聚合物多层修饰电极型太阳能电池、纳米晶太阳能电池四大类,其中硅太阳能电池是目前发展最成熟的,在应用中居主导地位。
硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。
单晶硅太阳能电池转换效率最高,技术也最为成熟。
在实验室里最高的转换效率为23%,规模生产时的效率为15%。
在大规模应用和工业生产中仍占据主导地位,但由于单晶硅成本价格高,大幅度降低其成本很困难,为了节省硅材料,发展了多晶硅薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代产品。
多晶硅薄膜太阳能电池与单晶硅比较,成本低廉,而效率高于非晶硅薄膜电池,其实验室最高转换效率为18%,工业规模生产的转换效率为10%。
因此,多晶硅薄膜电池不久将会在太阳能电地市场上占据主导地位。
非晶硅薄膜太阳能电池成本低重量轻,转换效率较高,便于大规模生产,有极大的潜力。
但受制于其材料引发的光电效率衰退效应,稳定性不高,直接影响了它的实际应用。
太阳能的利用和太阳能电池的特性研究是21 世纪的热门课题,许多发达国家正投入大量人力物力对太阳能接收器进行研究。
我们开设此太阳能电池的特性研究实验,通过实验了解太阳能电池的电学性质和光学性质,并对两种性质进行测量。
该实验作为一个综合设计性的物理实验,联系科技开发实际,有一定的新颖性和实用价值。
太阳能电池基本特性实验报告
竭诚为您提供优质文档/双击可除太阳能电池基本特性实验报告篇一:实验报告--太阳能电池伏安特性的测量实验报告姓名:张伟楠班级:F0703028学号:5070309108实验成绩:同组姓名:张家鹏实验日期:08.03.17指导教师:批阅日期:太阳能电池伏安特性的测量【实验目的】1.了解太阳能电池的工作原理及其应用2.测量太阳能电池的伏安特性曲线【实验原理】1.太阳电池的结构以晶体硅太阳电池为例,其结构示意图如图1所示.晶体硅太阳电池以硅半导体材料制成大面积pn结进行工作.一般采用n+/p同质结的结构,即在约10cm×10cm面积的p型硅片(厚度约500μm)上用扩散法制作出一层很薄(厚度~0.3μm)的经过重掺杂的n型层.然后在n型层上面制作金属栅线,作为正面接触电极.在整个背面也制作金属膜,作为背面欧姆接触电极.这样就形成了晶体硅太阳电池.为了减少光的反射损失,一般在整个表面上再覆盖一层减反射膜.图一太阳电池结构示意图2.光伏效应图二太阳电池发电原理示意图当光照射在距太阳电池表面很近的pn结时,只要入射光子的能量大于半导体材料的禁带宽度eg,则在p区、n区和结区光子被吸收会产生电子–空穴对.那些在结附近n区中产生的少数载流子由于存在浓度梯度而要扩散.只要少数载流子离pn结的距离小于它的扩散长度,总有一定几率扩散到结界面处.在p区与n区交界面的两侧即结区,存在一空间电荷区,也称为耗尽区.在耗尽区中,正负电荷间形成一电场,电场方向由n区指向p区,这个电场称为内建电场.这些扩散到结界面处的少数载流子(空穴)在内建电场的作用下被拉向p区.同样,如果在结附近p区中产生的少数载流子(电子)扩散到结界面处,也会被内建电场迅速被拉向n区.结区内产生的电子–空穴对在内建电场的作用下分别移向n区和p区.如果外电路处于开路状态,那么这些光生电子和空穴积累在pn结附近,使p区获得附加正电荷,n区获得附加负电荷,这样在pn结上产生一个光生电动势.这一现象称为光伏效应(photovoltaiceffect,缩写为pV).3.太阳电池的表征参数太阳电池的工作原理是基于光伏效应.当光照射太阳电池时,将产生一个由n区到p区的光生电流Iph.同时,由于pn结二极管的特性,存在正向二极管电流ID,此电流方向从p区到n区,与光生电流相反.因此,实际获得的电流I为(1)式中VD为结电压,I0为二极管的反向饱和电流,Iph为与入射光的强度成正比的光生电流,其比例系数是由太阳电池的结构和材料的特性决定的.n称为理想系数(n值),是表示pn结特性的参数,通常在1~2之间.q为电子电荷,kb为波尔茨曼常数,T为温度.如果忽略太阳电池的串联电阻Rs,VD即为太阳电池的端电压V,则(1)式可写为(2)当太阳电池的输出端短路时,V=0(VD≈0),由(2)式可得到短路电流即太阳电池的短路电流等于光生电流,与入射光的强度成正比.当太阳电池的输出端开路时,I=0,由(2)和(3)式可得到开路电压(3)当太阳电池接上负载R时,所得的负载伏–安特性曲线如图2所示.负载R可以从零到无穷大.当负载Rm使太阳电池的功率输出为最大时,它对应的最大功率pm为(4)式中Im和Vm分别为最佳工作电流和最佳工作电压.将Voc与Isc的乘积与最大功率pm之比定义为填充因子FF,则(5)FF为太阳电池的重要表征参数,FF愈大则输出的功率愈高.FF取决于入射光强、材料的禁带宽度、理想系数、串联电阻和并联电阻等.太阳电池的转换效率η定义为太阳电池的最大输出功率与照射到太阳电池的总辐射能pin之比,即(6)图三太阳电池的伏–安特性曲线4.太阳电池的等效电路图四太阳电池的等效电路图太阳电池可用pn结二极管D、恒流源Iph、太阳电池的电极等引起的串联电阻Rs和相当于pn结泄漏电流的并联电阻Rsh组成的电路来表示,如图3所示,该电路为太阳电池的等效电路.由等效电路图可以得出太阳电池两端的电流和电压的关系为(7)为了使太阳电池输出更大的功率,必须尽量减小串联电阻Rs,增大并联电阻Rsh.【实验数据记录、实验结果计算】◆实验中测得的各个条件下的电流、电压以及对应的功率的表格如下:表11.根据以上数据作出各个条件下太阳能电池的伏安特性曲线2.各个条件下,光伏组件的输出功率p随负载电压V的变化【对实验结果中的现象或问题进行分析、讨论】◆各个条件下太阳能电池的伏安特性曲线图的分析与讨论从图中的曲线可以明显看出:1.光照距离越近,也即是光强越大,电池产生的电动势越大(但不能断定是否有上界);2.研究电动势的大小,两个电池并联,电动势几乎不变,电池串联,电动势大致增大一倍;3.研究电池电阻的大小,在I-V图里,函数线越陡,电阻越小,函数线越平坦,电阻越大。
太阳能电池基本特性研究实验报告
太阳能电池基本特性研究实验报告一、实验目的本实验旨在研究太阳能电池的基本特性,包括太阳能电池的输出电流和电压随太阳辐射强度的变化规律、电池的光谱响应特性以及太阳能电池的能量转换效率等。
二、实验原理太阳能电池是一种半导体器件,主要由一个p型半导体和一个n型半导体构成,在两种材料的交界面上形成一个PN结。
当太阳辐射射到 PN 结上时,电子受到能量激发而从 P 区向 N 区运动,从而产生电势差,这就是太阳能电池的基本工作原理。
太阳能电池的输出电流和电压随太阳辐射强度的变化规律可以用伏安特性曲线来表示。
光谱响应特性可以通过将太阳能电池暴露在具有不同波长的单色光下,测量电池对不同波长光的响应来研究。
太阳能电池的能量转换效率可以用输出电力与进入电力之比来表示。
三、实验器材太阳能电池、恒流源、数字万用表、单色光源、光谱仪等。
四、实验步骤1. 使用数字万用表测量太阳能电池的开路电压和短路电流,并记录数据。
2. 将太阳能电池暴露在不同太阳辐射强度下,测量太阳能电池的输出电流和电压,并记录数据。
3. 将太阳能电池暴露在不同波长的单色光下,测量太阳能电池的输出电流和电压,并记录数据。
4. 使用光谱仪测量太阳能电池在不同波长光下的光谱响应,并记录数据。
5. 根据实验数据计算太阳能电池的能量转换效率,并进行比较分析。
五、实验结果与分析1. 输出电流和电压随太阳辐射强度的变化规律随着太阳辐射强度的增大,太阳能电池的输出电流和电压都会增加,但其增长趋势是不同的。
当太阳辐射强度较小时,输出电流的增长更加明显,而当太阳辐射强度较大时,输出电压的增长更加明显。
2. 光谱响应特性太阳能电池对不同波长的光的响应是不同的,其响应度最大的波长在可见光区域的绿黄色光波段。
随着波长的偏离,响应度逐渐降低。
3. 能量转换效率通过计算得到太阳能电池的能量转换效率为 XX%,与实验数据比较分析得知,太阳能电池的能量转换效率受到多种因素的影响,例如光谱匹配、电路匹配、光伏电池的材料参数等。
太阳能电池特性的测量实验报告
太阳能电池特性的测量实验报告一、实验目的本实验旨在研究太阳能电池的特性,包括开路电压、短路电流、最大功率点以及填充因子等参数,深入了解太阳能电池的工作原理和性能特点,为太阳能电池的应用和优化提供实验依据。
二、实验原理太阳能电池是一种基于半导体pn 结光生伏特效应的能量转换器件。
当太阳光照射到太阳能电池表面时,光子的能量被半导体吸收,产生电子空穴对。
在内建电场的作用下,电子和空穴分别向 n 区和 p 区移动,形成光生电流和光生电压。
1、开路电压(Voc)当太阳能电池处于开路状态时,即外电路电阻无穷大,此时输出的电压即为开路电压。
开路电压与半导体材料的禁带宽度、光照强度和温度等因素有关。
2、短路电流(Isc)当太阳能电池的输出端被短路,即外电路电阻为零,此时流过的电流即为短路电流。
短路电流主要取决于光照强度和电池的面积。
3、最大功率点(Pm)在不同的负载电阻下,太阳能电池的输出功率不同。
当负载电阻与太阳能电池的内阻匹配时,输出功率达到最大值,此时对应的工作点称为最大功率点。
4、填充因子(FF)填充因子是衡量太阳能电池性能的重要参数,定义为最大功率与开路电压和短路电流乘积的比值,即 FF = Pm /(Voc × Isc)。
三、实验仪器与材料1、太阳能电池实验装置包括太阳能电池板、可变电阻箱、数字电压表、数字电流表、光源等。
2、计算机及数据采集软件四、实验步骤1、连接实验电路将太阳能电池板与可变电阻箱、数字电压表和数字电流表按照正确的电路连接方式连接好。
2、测量开路电压在光源关闭的情况下,将可变电阻箱调至无穷大,测量太阳能电池的开路电压 Voc,并记录数据。
3、测量短路电流在光源关闭的情况下,将可变电阻箱调至零,测量太阳能电池的短路电流 Isc,并记录数据。
4、测量不同负载下的输出特性打开光源,调节可变电阻箱的阻值,从大到小依次测量不同负载电阻下太阳能电池的输出电压 V 和输出电流 I,并记录数据。
太阳能电池特性测试实验报告
太阳能电池特性测试实验报告一、1.1 实验目的与意义随着科技的不断发展,太阳能作为一种清洁、可再生的能源越来越受到人们的关注。
为了更好地了解太阳能电池的性能,提高太阳能电池的转换效率,我们进行了一次太阳能电池特性测试实验。
本实验旨在通过理论分析和实验验证,探讨太阳能电池的工作原理、性能参数及其影响因素,为太阳能电池的研究和应用提供理论依据。
二、2.1 实验原理太阳能电池是一种将太阳光能直接转化为电能的装置。
其工作原理是利用半导体材料的光电效应,当太阳光照射到半导体表面时,光子能量被吸收,使得半导体中的电子跃迁至导带,形成自由电子和空穴对。
在P-N结界面,自由电子和空穴相遇时,产生电场,从而产生电流。
太阳能电池的输出电压与太阳辐射强度成正比,输出电流与太阳辐射强度的平方成正比。
三、3.1 实验设备与材料1. 太阳能电池模块:用于接收太阳光并产生电流。
2. 数字万用表:用于测量电流和电压。
3. 短路开关:用于保护电路。
4. 直流电源:用于给太阳能电池模块供电。
5. 光纤激光器:用于产生单色光束。
6. 光谱仪:用于测量光强和光谱。
7. 数据处理软件:用于记录和分析实验数据。
四、3.2 实验步骤与方法1. 将太阳能电池模块安装在光源和数字万用表之间,确保模块表面与光源平行。
2. 用短路开关连接太阳能电池模块的正负极。
3. 用直流电源给太阳能电池模块供电。
4. 用光纤激光器产生单色光束,使其经过一个分束镜后分为两束光线。
5. 其中一束光线经过一个透镜后聚焦在太阳能电池模块上,另一束光线经过一个偏振片后得到一个具有一定相干度的光束。
6. 将光谱仪放置在聚焦后的光线附近,测量光强和光谱分布。
7. 用数据处理软件记录实验数据,并进行分析。
五、实验结果与分析通过本次实验,我们得到了太阳能电池模块的输出电流和电压数据。
我们还观察到了太阳光在经过分束镜、透镜和偏振片后的光谱分布情况。
根据实验数据和光谱分析结果,我们得出了太阳能电池的光电转换效率以及其随太阳辐射强度变化的关系。
太阳能电池特性的测量实验报告doc
太阳能电池特性的测量实验报告.doc 实验报告:太阳能电池特性的测量一、实验目的本实验旨在通过测量太阳能电池的特性,包括电流、电压、填充因子和转换效率等参数,以了解太阳能电池的工作原理和性能特点。
二、实验原理太阳能电池是一种利用光能转换为电能的装置。
其工作原理基于光生伏特效应。
当太阳光照射在太阳能电池表面时,光子与半导体材料相互作用,使电子从价带跃迁到导带,从而产生电流。
太阳能电池的特性受到材料、结构、光照条件等多种因素的影响。
三、实验步骤1.准备实验器材:太阳能电池模块、数字万用表、光源及光强计、恒流电源、负载电阻等。
2.将太阳能电池模块放置在光强计前,调整光强计与太阳能电池模块的相对位置,使光线垂直照射在太阳能电池表面。
3.用数字万用表分别测量太阳能电池的正负极电压和电流。
测量时需要注意万用表的量程选择和极性判断。
4.调整恒流电源的输出电流,使太阳能电池在不同光照强度下工作,重复步骤3的测量。
5.连接负载电阻,测量太阳能电池在不同负载条件下的电压和电流。
6.记录实验数据,绘制电流-电压曲线和填充因子-电压曲线。
7.根据测量结果计算太阳能电池的转换效率。
四、实验结果及数据分析1.实验数据记录:根据实验数据,可以得出以下结论:(1)随着光照强度的增加,太阳能电池的电压和电流也相应增加。
这表明太阳能电池的输出性能受到光照条件的直接影响。
(2)填充因子(FF)是衡量太阳能电池性能的重要参数之一。
FF值越高,说明太阳能电池的电学性能越好。
实验数据显示,随着光照强度的增加,填充因子略有提高,但变化不大。
这说明填充因子主要受到材料和结构等因素的影响,而非单一的光照条件。
(3)转换效率(η)是评价太阳能电池能量转换效率的重要指标。
实验数据显示,随着光照强度的增加,转换效率呈上升趋势。
然而,当光强达到一定值时,由于串联电阻的增加和反偏二极管的影响,转换效率趋于稳定。
这说明在选择太阳能电池材料时,需要综合考虑材料的导电性能、光学性能和稳定性等因素。
太阳能电池特性测量及应用实验
太阳能电池特性测量及应用实验能源短缺和地球生态环境污染已经成为人类面临的最大问题。
本世纪初进行的世界能源储量调查显示,全球剩余煤炭只能维持约216年,石油只能维持45年,天然气只能维持61年,用于核发电的铀也只能维持71年。
另一方面,煤炭、石油等矿物能源的使用,产生大量的CO2、SO2等温室气体,造成全球变暖,冰川融化,海平面升高,暴风雨和酸雨等自然灾害频繁发生,给人类带来无穷的烦恼。
根据计算,现在全球每年排放的CO2已经超过500亿吨。
我国能源消费以煤为主,CO2的排放量大约占世界的25%,位居世界第一,所以减少排放CO2、SO2等温室气体,已经成为刻不容缓的大事。
推广使用太阳辐射能、水能、风能、生物质能等可再生能源是今后的必然趋势。
广义地说,太阳光的辐射能、水能、风能、生物质能、潮汐能都属于太阳能,它们随着太阳和地球的活动,周而复始地循环,几十亿年内不会枯竭,因此我们把它们称为可再生能源。
太阳的光辐射可以说是取之不尽、用之不竭的能源。
太阳与地球的平均距离为1亿5千万公里。
在地球大气圈外,太阳辐射的功率密度为1.353kW /m2,称为太阳常数。
到达地球表面时,部分太阳光被大气层吸收,光辐射的强度降低。
在地球海平面上,正午垂直入射时,太阳辐射的功率密度约为1kW /m2,通常被作为测试太阳电池性能的标准光辐射强度。
太阳光辐射的能量非常巨大,从太阳到地球的总辐射功率比目前全世界的平均消费电力还要大数十万倍。
照射在地球上的太阳能非常巨大,每年到达地球的辐射能相当于49000亿吨标准煤的燃烧能,大约40分钟照射在地球上的太阳能,便足以供全球人类一年的能量消费。
可以说,太阳能是真正取之不尽、用之不竭的能源。
而且太阳能发电干净,不产生公害。
所以太阳能发电被誉为最理想的能源。
太阳能发电有两种方式。
光—热—电转换方式通过利用太阳辐射产生的热能发电,一般是由太阳能集热器将所吸收的热能转换成蒸气,再驱动汽轮机发电,太阳能热发电的缺点是效率很低而成本很高。
太阳能电池基本特性研究实验报告
太阳能电池基本特性研究实验报告太阳能电池基本特性研究实验报告引言:太阳能电池是一种利用太阳光转化为电能的装置,具有环保、可再生等优点,因此在可持续能源领域备受关注。
本实验旨在研究太阳能电池的基本特性,包括光照强度对电池输出电流的影响、温度对电池输出电压的影响以及不同材料制成的太阳能电池的比较等。
实验一:光照强度对电池输出电流的影响实验装置:太阳能电池、光源、电流计、电压计实验步骤:1. 将太阳能电池连接到电流计和电压计上,并将光源对准电池表面。
2. 开启光源,调节光照强度,记录不同光照强度下的电流值。
3. 分析数据,绘制光照强度与电流的关系曲线。
实验结果:实验结果显示,光照强度与太阳能电池输出电流呈正相关关系。
随着光照强度的增加,电流值也随之增加。
这是因为太阳能电池中的光敏材料吸收光能后,产生电子-空穴对,从而形成电流。
因此,光照强度越高,太阳能电池输出电流越大。
实验二:温度对电池输出电压的影响实验装置:太阳能电池、温度控制装置、电压计实验步骤:1. 将太阳能电池连接到电压计上,并通过温度控制装置调节电池的温度。
2. 记录不同温度下的电压值。
3. 分析数据,绘制温度与电压的关系曲线。
实验结果:实验结果显示,温度对太阳能电池输出电压有一定的影响。
随着温度的升高,电压值呈现下降的趋势。
这是因为太阳能电池中的光敏材料在高温下容易发生退化,从而导致电池的电压下降。
因此,在实际应用中,需要注意控制太阳能电池的工作温度,以保证其正常工作和输出电压的稳定。
实验三:不同材料制成的太阳能电池的比较实验装置:不同材料制成的太阳能电池、光源、电流计、电压计实验步骤:1. 将不同材料制成的太阳能电池连接到电流计和电压计上,并将光源对准电池表面。
2. 开启光源,记录不同太阳能电池的电流和电压值。
3. 分析数据,比较不同太阳能电池的性能差异。
实验结果:实验结果显示,不同材料制成的太阳能电池具有不同的性能特点。
例如,硅太阳能电池具有较高的转换效率和稳定性,是目前应用最广泛的太阳能电池;铜铟镓硒(CuInGaSe2)太阳能电池具有较高的光吸收能力和较高的光电转换效率,但成本较高。
太阳能电池特性测试实验报告-资料类
太阳能电池特性测试实验报告-资料类关键信息项:1、实验目的2、实验设备3、实验原理4、实验步骤5、数据记录与处理6、实验结果7、误差分析8、结论11 实验目的本次实验旨在深入了解太阳能电池的工作特性,包括其输出电压、电流与光照强度、负载电阻等因素之间的关系,从而为太阳能电池的应用和优化提供数据支持。
111 具体目标测量太阳能电池在不同光照条件下的输出特性。
研究太阳能电池的短路电流和开路电压随光照强度的变化规律。
分析太阳能电池的输出功率与负载电阻的关系。
12 实验设备太阳能电池板光源模拟器(可调节光照强度)数字万用表可变电阻箱数据采集系统121 设备参数太阳能电池板的规格和型号:____________________光源模拟器的光照强度调节范围:____________________数字万用表的精度和测量范围:____________________可变电阻箱的阻值范围和调节精度:____________________13 实验原理太阳能电池是基于半导体的光伏效应将光能转化为电能的器件。
当光子入射到半导体材料中,会激发电子从价带跃迁到导带,产生电子空穴对。
在内建电场的作用下,电子和空穴分别向不同方向移动,形成电流和电压。
131 短路电流(Isc)当太阳能电池的输出端短路时,测量得到的电流即为短路电流,它与光照强度成正比。
132 开路电压(Voc)当太阳能电池的输出端开路时,测量得到的电压即为开路电压,它随光照强度的增加而增加,但增加趋势逐渐减缓。
133 输出功率(P)太阳能电池的输出功率等于输出电压(V)与输出电流(I)的乘积,即 P = V × I。
当负载电阻与太阳能电池的内阻匹配时,输出功率达到最大值,称为最大功率点(MPP)。
14 实验步骤141 实验准备检查实验设备是否完好,确保各仪器的连接正确。
将太阳能电池板放置在光源模拟器下方,调整位置使其均匀受光。
142 测量短路电流和开路电压调节光源模拟器的光照强度为最小值,测量太阳能电池的短路电流Isc 和开路电压 Voc ,记录数据。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
太阳能电池基本特性测定实验
目对太阳能的充分利用可以解决人类日趋增长的能源需求问题。
太阳能是一种新能源,
一是利利用太阳能发电目前有两种方法,前,太阳能的利用主要集中在热能和发电两方面。
太阳能的利用和太阳能电池的特性研究二是太阳能电池。
用热能产生蒸气驱动发电机发电,为此,许多发达国家正投入大量人力物力对太阳能接收器进行研究。
是21 世纪的热门课题,介绍太阳能电池的电学性质我们尝试在普通物理实验中开设了太阳能电池的特性研究实验,联系科并对两种性质进行测量。
该实验作为一个综合设计性的普通物理实验,和光学性质,技开发实际,有一定的新颖性和实用价值,能激发学生的学习兴趣。
】实验目的【无光照时,测量太阳能电池的伏安特性曲线1.
IPU FF、开路电压及填充因子、最大输出功率2. 测量太阳能电池的短路电流SCaxmOC IJJU的关系,求出它与相对光强3. 测量太阳能电池的短路电流、开路电压SC0OC们的近似函数关系。
【实验仪器】
光具座、滑块、白炽灯、太阳能电池、光功率计、遮光罩、电压表、电流表、电阻箱
】【实验原理, 在没有光照时太阳能电池能够吸收光的能量,并将所吸收的光子的能量转化为电能。
UI的关系为可将太阳能电池视为一个二极管,其正向偏压与通过的电流qU????
1?I?Ie nKT (1) ??0??In qK,1。
是二极管的反向饱和电流,是玻尔兹曼常量是理想二极管参数,理论值为其中0q T为热力学温度。
(可令)为电子的电荷量,??nKT EEE?由半导体理论知,二极管主要是由如图所示的能隙为的半导体所构成。
CVC E当入射光子能量大于能隙时,光子被半导体所吸为半导体价电带。
为半导体导电带,V空穴对受到二极管内电场的影响而产生光生电动势,这一电子-收,并产生电子-空穴对。
现象称为光伏效应。
光电流示意图
IPU, 和外太阳能电池的基本技术参数除短路电流和开路电压还有最大输出功率
SCaxOCm P IUFFFF。
最大输出功率也就是定义为的最大值。
填充因子填充因子axm P?FF max
(2)
UI OCSC FFFF,说明太阳能电池对光的利用值越大是代表太阳能电池性能优劣的一个重要参数。
率越高。
】【实验内容及步骤U?I特性(直流偏压从1.在没有光源(全黑)的条件下,测量太阳能电池正向偏压时的V00?3.))设计测量电路图,并连接。
(1
1
图q I UI?I?U的值。
和曲线并求出常数关系数据,利用测得的正向偏压时(2)画出??0nKT 注意此时光源到太阳能电池距在不加偏压时,用白色光照射,测量太阳能电池一些特性。
2.cm20
离保持为(1)设计测量电路图,并连接。
2
图UI?UI对曲线图。
变化关系,画出(2)测量电池在不同负载电阻下,IU和开路电压3)求短路电流。
(SCOC)求太阳能电池的最大输出功率及最大输出功率时负载电阻。
(4P?FF max5()计算填充因子UI OCSC测量太阳能电池的光电效应与电光性质3.水平距离光强作为标准光照强度,用光功率计20CM在暗箱中(用遮光罩挡光),取离白光源J改变太阳能电池到光源的距离,用光功率计测量该处的光照强度测量该处的光照强度;0IJJ JJ,相应的测量太阳能电池接受到相对光强度不同值时,求光强与位置关系。
和SC0U的值。
OC设计测量电路图,并连接。
1)(IUJJ 和)(2 测量太阳能电池接受到相对光强度不同值时,相应的的值。
SCOC0.
IIJJJJ之间的近描绘和与相对光强和与相对光强之间的关系曲线,求(3)SCSC00似关系函数。
JJUUJJ之间的之间的关系曲线,求和与相对光强和与相对光强(4)描绘0OC0OC近似关系函数。
【数据记录及处理】 1.全暗情况下太阳能电池在外加偏压时伏安特性
U(V)
?A)I(
2.在不加偏压时,在使用遮光罩条件下,保持白光源到太阳能电池距离20CM,测量太阳能电池的输出电流对太阳能电池的输出电压的关系。
太阳能电池在光照时,测量输出功率与负载电阻的关系。
I(mA)
U(V)
)P(mW
)R?(K
IJUJ测量太阳能电池3.的关系。
和与相对光强SC0OC )mWP(
)K?(R
P(mW)
R(K?)
【注意事项】
1. 连接电路时,保持太阳能电池无光照条件。
2. 避免太阳光照射太阳能电池。
3. 连接电路时,保持电源开关断开。
【思考题】
1. 设计电路,利用两节干电池,一个电压表,一个电阻箱来测量太阳能电池在全黑的条件下的伏安特性曲线。
2.两个太阳能电池串联,测量它们的伏安特性曲线,填充因子。
两个太阳能电池并联,测量它们的伏安特性曲线,填充因子。
3.。
