凝结水泵安装措施详解
汽轮机用凝结水泵的拆解与装配教程
汽轮机用凝结水泵的拆解与装配教程汽轮机用凝结水泵是汽轮机系统的重要部件之一，它负责将凝结水从冷凝器中抽出，并将其送回锅炉再次循环使用。
凝结水泵的正常运行对于保障汽轮机系统的正常运行至关重要。
下面将为大家介绍汽轮机用凝结水泵的拆解与装配教程。
一、拆解凝结水泵1.先将凝结水泵的进、出水管道的螺栓拆开，分别切断进、出水管道，注重保证现场的泄露安全。
2.拆卸凝结水泵的出口阀门，注意妥善保管，避免损坏。
3.将凝结水泵的衬套、轴套、导向叶片等关键部件进行标记，以便于重新装配时准确安装。
4.通过拆卸螺栓、螺栓盖等，将凝结水泵的上盖板、下盖板拆卸下来。
5.接下来，拆卸转子和定子。
注意，这是拆卸凝结水泵过程中较为关键的步骤，需要谨慎操作。
先将叶轮盘上的叶片拆下，然后使用专用工具卸下转子。
6.最后，将凝结水泵的各个部件进行清洁，并进行全面检查。
如果有损坏或磨损严重的部件，需要进行更换。
二、装配凝结水泵1.首先，将凝结水泵的各个部件按照清洁后的状态进行重新装配。
注意，应根据标记的位置，确保各个部件的正确安装。
2.重新安装转子和定子。
先将转子放入轴承座内，然后将定子装配在转子的上端。
根据需要，使用专用工具将转子和定子固定。
3.安装上盖板、下盖板和转子。
先安装下盖板，然后将转子置于其上，最后安装上盖板。
在安装过程中，需保证各个螺栓、螺帽等零部件的紧固力度适中。
4.安装凝结水泵的衬套、轴套、导向叶片等关键部件。
如有需要，可以使用适当的润滑剂来减少摩擦。
5.进行进、出水管道的连接。
将进、出水管道与凝结水泵连接，并使用螺栓进行固定。
6.最后，安装凝结水泵的出口阀门。
三、测试凝结水泵1.在整个装配过程完成后，需要对凝结水泵进行测试以确保其正常工作。
可以通过对凝结水泵施加适当的压力，检测泵的密封性能和泵的运行情况。
2.在测试过程中，需要密切关注凝结水泵的运转状态、噪音和温度等指标，确保凝结水泵能够正常工作。
综上所述，汽轮机用凝结水泵的拆解与装配教程包括拆卸凝结水泵、清洗和检查各个部件、重新装配以及测试等步骤。
凝结水泵安装作业指导书
凝结水泵安装作业指导书一、引言凝结水泵是一种用于将凝结水从蒸汽凝结器中排出的设备。
本文将详细介绍凝结水泵的安装作业指导，包括安装前的准备工作、安装步骤、安装注意事项等。
二、安装前的准备工作1. 确定安装位置：根据工艺要求和现场条件，选择合适的位置安装凝结水泵。
2. 检查设备：检查凝结水泵的各项参数和性能是否符合要求，并确保设备完好无损。
3. 准备安装材料和工具：准备好所需的安装材料和工具，包括螺栓、垫片、螺母、扳手等。
三、安装步骤1. 安装基础：根据设备的分量和尺寸，制作坚固的基础，确保凝结水泵安装稳固。
2. 安装法兰连接部件：将凝结水泵的进出口法兰与管道法兰进行连接，确保连接紧固坚固。
3. 安装支架：根据设备的分量和尺寸，安装支架，确保凝结水泵的平稳运行。
4. 安装机电：将机电与凝结水泵连接，确保机电与泵的轴线一致，并紧固连接螺栓。
5. 安装传动装置：根据设备的要求，安装传动装置，确保传动装置的正常运转。
6. 安装配管：根据工艺要求，安装进出水管道，确保管道连接密切，无泄漏现象。
7. 安装电气设备：根据电气图纸，连接电气设备，确保电气系统正常运行。
四、安装注意事项1. 安装前应子细阅读设备的安装说明书，并按照说明书的要求进行操作。
2. 安装过程中，应注意保护设备的外观，避免划伤和损坏。
3. 安装过程中，应严格按照像关安全规范进行操作，确保人身安全。
4. 安装完成后，应进行设备的试运行，检查设备的运行状态和性能是否正常。
5. 安装完成后，应对设备进行保养和维护，定期检查设备的各项指标，确保设备的正常运行。
五、总结凝结水泵的安装作业是一个重要的工程环节，正确的安装能够确保设备的正常运行和使用寿命。
本文对凝结水泵的安装作业进行了详细的介绍，包括安装前的准备工作、安装步骤、安装注意事项等，希翼能对相关人员在实际操作中有所匡助。
同时，也希翼在安装过程中能够严格按照像关规范进行操作，确保人身安全和设备的正常运行。
8LN-350A凝结水泵安装使用说明书
LN-350A型凝结水泵安装使用说明书沈阳工业泵制造有限公司2011年5月目录一、概述------------------------------------------------------------- 3二、结构说明--------------------------------------------------------- 3i三、泵的装配与解体--------------------------------------------------- 4四、安装（装配）过程中的注意事项------------------------------------- 5五、安装------------------------------------------------------------- 5六、 ---------------------------------------------------- 启动前的准备工作8七、 ---------------------------------------------------------- 启动与运行8八、 ---------------------------------------------------------------- 停机9九、 ---------------------------------------------------------- 运转与维护9十、易损件的更换------------------------------------------------------- 94、密封环装在与叶轮对应的位置筒体上部止口平面的水平度公差在每1000mm内小于0.05mm然后临时性松松，再拧紧底脚螺栓。
5、泵的就位(1)在泵筒体上平整地放好O形圈，把已装好的泵体部分吊起，然后缓缓落入泵筒体中。
(2)把电机支架落在吐出座上把紧螺栓，将轴承体装在电机支架上，然后再把事先装好的轴承衬套和轴承装上，放上纸垫，装上轴承压盖，轴承、轴向间隙保证有0.12 ~0.24mm用纸垫调整。
凝结水泵安装、拆卸、装配时的注意事项
进行凝结水泵装配时，为了使工序正常进行，必须注意以下事项。
1、用行车起吊时，首先必须考虑凝结水泵重量，同时要考虑钢索的挂放位置以及为防止损伤物品而应采取的保护措施。
泵轴承结构
2、在吊运过程中可能会使机器产生变形、冲击，甚至使泵体内部产生故障，因此在吊运时要严加注意。
3、货物发运时的怯兰遮盖物、保护用布带、防锈材料等，不到安装时不得除去。
4、附属干泵的小配管、阀门类，不要因钢索或其他的力使它发生弯曲、破损。
5、连接管路时务必确认其管内没有附着焊接时的残渣及其他异物。
6、立式多级凝结水泵法兰及其他接触面应用棉布完全除去灰尘等异物。
7、加设适当的支撑以保证管路重量不加在水泵本体上。
8、当法兰螺栓孔没有对准时，切勿强行拉靠管道。
因为这些外力会使转子部件的中心发生变位，使转子与壳体内部发生金属接触等。
9、零件标有对准标记、组合号码时，一定要按标记组合、装配。
10、在作业过程中，应注意连接管道内、泵体内部切勿落入异物(如螺桂，螺母、铁片、焊接残渣、砂尘、破布等)，对此切勿忘记、务必检查，否则就会在试运转阶段对泵造成损害。
11、即使在泵的保管中或安装后，当周围施工作，也有可能由于异物使泵造成破损或困尘埃引起泵上作不良，凶此必须采取相应措施加以保护。
12、当凝结水泵安装完毕时，一定要拆下对中块及其他检测器材，并装好运转所必需的填料技有关零部件。
凝泵安装使用说明书
C720-4a凝结水泵安装使用说明书目录一、技术规范、性能与要求二、泵的构造与组成三、验收、搬运、保管与安装工具四、泵的安装五、运转及操作六、维护及保养七、解体、拆卸与装配一、技术规范、性能与要求1.1冷凝水泵与电动机技术规范冷凝水泵技术规范电动机技术规范1.2轴封水要求轴封形式:填料密封水质:纯净水水压:0.1～0.2MPa 水量：6～9L/min二、泵的构造与组成请安装和使用NLTD型水泵的人员注意，在安装和使用NLTD型水泵前，先仔细阅读说明书，并妥善保管。
以下简述了泵的结构及要素，泵的结构请查阅泵的总装图。
2.1概述NLTD系列凝结水泵为立式、多级导叶式离心水泵。
水泵主体通过中间轴承座用螺栓、螺母与吐出弯管相联接，安装在带有安装底板的外筒体内、外筒体安装在地坑式基础上。
泵的结构大致分为筒体部件、筒内壳体部件、转子部件和轴封部件等。
转子部件由导轴承径向支承在筒内壳体内，轴承用泵输送的液体润滑和冷却。
轴封有填料密封或机械密封。
2.2筒体部件筒体主要由外筒体和吐出弯管组成。
外筒体兼有安装底板、吸入口的功能，吐出弯管兼有电机支座功能，内装有填料函体及轴封装置，吐出弯管下端与外筒体的安装底板相联接，经中间轴承座将泵转子部件及内壳体悬吊在泵的外筒体内。
2.3筒内壳体部件筒内壳体部件通过螺栓紧固在吐出弯管下，悬吊在外筒体内，由中间轴承座、吐出段、中段、导叶、盖板、泵体、吸入喇叭口及转子部件等构成。
密封环、导叶套、护套等零件装在中段、导叶、泵体及其它壳体的相关部位。
2.4转子部件泵转子部件由首级叶轮、次级叶轮、泵轴、联轴器、填料轴套、轴套、间隔套、轴套螺母、轴端螺母（即下轴承压盖）等零件组成。
泵轴与电机轴通过刚性联轴器联接，泵的轴向推力由电机推力轴承承受。
若泵的轴向推力由泵推力轴承承受，则泵轴与电机轴用弹性联轴器联接。
转子部件的轴向高度通过泵和电机联轴器之间的调整螺母或泵推力轴承部件的调整螺母上下调整，使叶轮出口中心与导叶、泵体的流道中心相一致。

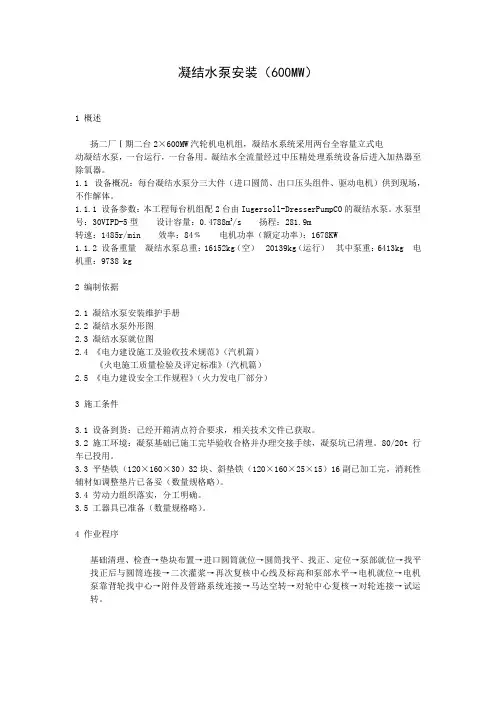

凝结水泵安装(600MW)
凝结水泵安装（600MW）1 概述扬二厂Ⅰ期二台2×600MW汽轮机电机组，凝结水系统采用两台全容量立式电动凝结水泵，一台运行，一台备用。
凝结水全流量经过中压精处理系统设备后进入加热器至除氧器。
1.1设备概况：每台凝结水泵分三大件（进口圆筒、出口压头组件、驱动电机）供到现场，不作解体。
1.1.1 设备参数：本工程每台机组配2台由Iugersoll-DresserPumpCO的凝结水泵。
水泵型号：30VIPD-5型设计容量：0.4788m3/s 扬程：281.9m转速：1485r/min 效率：84﹪电机功率（额定功率）：1678KW1.1.2 设备重量凝结水泵总重：16152kg（空） 20139kg（运行）其中泵重：6413kg 电机重：9738 kg2 编制依据2.1 凝结水泵安装维护手册2.2 凝结水泵外形图2.3 凝结水泵就位图2.4 《电力建设施工及验收技术规范》（汽机篇）《火电施工质量检验及评定标准》（汽机篇）2.5 《电力建设安全工作规程》（火力发电厂部分）3 施工条件3.1 设备到货：已经开箱清点符合要求，相关技术文件已获取。
3.2 施工环境：凝泵基础已施工完毕验收合格并办理交接手续，凝泵坑已清理。
80/20t行车已投用。
3.3 平垫铁（120×160×30）32块、斜垫铁（120×160×25×15）16副已加工完，消耗性辅材如调整垫片已备妥（数量规格略）。
3.4 劳动力组织落实，分工明确。
3.5 工器具已准备（数量规格略）。
4 作业程序基础清理、检查→垫块布置→进口圆筒就位→圆筒找平、找正、定位→泵部就位→找平找正后与圆筒连接→二次灌浆→再次复核中心线及标高和泵部水平→电机就位→电机泵靠背轮找中心→附件及管路系统连接→马达空转→对轮中心复核→对轮连接→试运转。
5 施工技术及质量控制5.1 对基础进行清理、检查基础尺寸、中心线、地脚螺栓孔位置，均应符合图纸设计要求，并作好记录。
凝结水泵安装作业指导书
1、编制依据1.1《电力建设施工及验收技术规范.汽机篇》 DL 5011-92。
1.2《火电施工质量检验及评定标准.汽机篇》 1998年版。
1.3《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002。
1.4 沈阳工业泵制造有限公司提供图纸及技术资料等。
1.5 广西电力工业勘察设计院提供的J0301册图纸。
2、作业任务2.1工程概况及作业范围国电永福电厂二期（2×300MW）扩建工程（A标段）机组设置两台由沈阳工业泵制造有限公司生产配供的9LNB-5P型立式袋筒型凝结水泵，凝结水泵布置在汽机房-1.635m凝泵坑内。
主要工程量2.2技术参数2.2.1凝结水泵型号：9LNB-5P型流量：890kg/hO 转速：1480r/min扬程：296mH2必需汽蚀余量: ≤2.5m效率≥83％重量9500kg2.2.2电动机型号：YLKS500-4额定功率：1000KW额定电压:6000V额定电流：114A额定转速：1480r/min重量：6200kg3、作业准备和作业环境条件3.1环境条件3.1.1设备基础交安资料齐全，复测完毕，符合设计图纸；3.1.2设备经过开箱清点，附件齐全，符合制造厂要求；3.2 作业准备3.2.1人员配备：技术员1名，安装作业手4人，起重工3人3.2.2工机具配备：10t汽车1台，行车1台；磨光机1台，电焊机1台；手锤，铜棒，锉刀，百分表（0-5mm）2块，磁性表座2块，游标卡尺，框式水平仪，深度尺，外径千分尺，活扳手（300mm），梅花扳手，红丹粉，砂纸，千斤顶，撬杠等。
3.2.3力能配备：设备附近布置220V、380V电源插座。
4、施工进度安排安装工作计划于2006年6 月12日开始,2006年7月25日安装完毕。
5、作业方法5.1作业顺序：施工准备5.2施工准备5.2.1各部件到货后会同各部门开箱清点，对设备外观进行检查，数量、尺寸进行检查核对。
5.2.2设备接口齐全，规格、数量正确，材质符合图纸要求。
凝结水泵安装
产品型号
7LDTNB-5PJ
流量
300m3/h
扬程
156m
转速
1480rpm
制造厂
沈阳水泵厂
电动机
型号
YLSL355-4
功率
250KW
电压
6000V
转速
1500rpm
2编制依据
2.1《电力建设施工及验收技术规范》 （汽轮机组篇）
2.2《火电施工质量检验及评定标准》 （汽机篇）
2.3《电力建设安全工作规程》 (火力发电厂部分)
12主要技术参数产品型号扬程制造厂电动机型号电压2编制依据21电力建设施工及验收技术规范汽轮机组篇22火电施工质量检验及评定标准汽机篇23电力建设安全工作规程火力发电厂部分24设计院施工图汽机房附属机械及辅助设备安装图25安装使用说明书沈阳水泵厂3施工准备和作业条件31施工准备
一﹑工程概述…………………………………………………………2
熟悉、掌握图纸及制造厂相
关技术文件，认真学习本作业指导书。
1
施工准备
工器具准备
1)工器具完好且齐全。
2)吊装用工、器具合格。
机具准备
汽机房行车处于备用状态。
2
基础准备
基础检查
设备基础浇灌完毕、模板拆除，混凝土达到设计强度，并经验收合格。
基础具有清晰准确的中心线和标高线。
混凝土基础处理
混凝土表面凿毛，清除杂物。
2.4设计院施工图—汽机房附属机械及辅助设备安装图
2.5《安装使用说明书》—沈阳水泵厂
3施工准备和作业条件
3.1施工准备：
3.1.1人员配备
施工负责人：都国君
技术负责人：赵秋喜
安 全 员：孟思宏
凝结水泵安装
2
1. 人员 1.起重机械严 伤亡 禁超负荷使
2. 设备 用，保持机械 损坏 状况良好。 2.操作、起 重、安装人员 持证上岗，严 格按操作规程 进行操作。 3.吊、索具使 用前认真检 查。
1. 人员 1.使用大锤时 伤亡 严禁戴手套。
2. 工器 2.其它工器具 具损 正确使用。 坏
3. 砸坏 其他 设备
目录
一﹑工程概述…………………………………………………………2 二﹑编制依据…………………………………………………………2 三﹑施工准备和作业条件……………………………………………2 四﹑施工工序流程……………………………………………………3 五﹑施工工序卡………………………………………………………4 六﹑安全文明施工……………………………………………………6 七﹑应急措施………………………………………………………… 10
焊接、 焊接、 焊渣、切割 烫伤人员 1. 电焊工
切割落 切割作 氧化物未及触电事 使用电
故
动工器
具
1. 导线绝 人员伤亡 缘层损 坏。
2. 无接地 接零。
3. 作业人 员无防 护措 施。
4
应随身 携带小 桶回收 焊条 头，严 禁乱 扔。 2. 搞好安 全文明 施工， 做到工 完、料 尽、场 地清。
斜垫铁的坡度根据制造厂要
求使用1/50，薄边厚度不小
于5mm。
垫铁安装
垫铁安放在地脚螺栓的两侧
和底座承力处。
3 垫铁及地脚 垫铁安装 螺栓安装
每迭垫铁数量一般不超过三 块，特殊情况可达5块。 垫铁间密实无松动。
底座与基础表面的距离不小
于50mm。
底座埋入二次浇灌部位，锈
污、油垢清理干净。
凝结水泵组安装施工方案.
凝结水泵组安装施工方案l.工程概况1.1工程（系统或设备）概况主要介绍工程名称、设备名称、型号、生产厂家、参数、主要设备构成及结构特点、主要系统、布置方式。
1.2工程量和工期1．2．1工程量描述主要设备尺寸、种类、数量、规格等相关技术数据。
凝结水泵驱动电机1.2.2施工工期施工工期一般为天2. 编制依据.目的：说明本项目作业指导书是根据哪些文件、规定和要求编制的。
3.1技术准备3．1．1施工前作业指导书编制完，经审批合格。
3.2作业人员3.2.1 作业人员配置、资格以上作业人员作业前均需经安全教育、专业培训、持证上岗。
施工人员应熟悉图纸及施工方法，施工前经全面技术交底，施工中全体人员应服从统一指挥，协调一致。
3.2.2 作业人员职责分工和权限3.3作业工机具（包括配置、等级、精度等）施工作业工机具统计表3.4. 作业材料、半成品的质量要求3.4.1作业使用的钢材应有出厂合格证,应对钢材进行复试,确认合格后方可使用,对于不合格的材料应及时向供应部门、质保部门报告,确定解决办法。
3.4.2电焊条必须具备出厂合格证,并严格按规范及施工图纸要求使用,严禁乱用。
3.4.3各部件需仔细检查校核合格后方可使用。
3.5其他3.5.1凝结水泵基础施工完成，土建已交付安装；3.5.2验定所收到的图纸是否齐全，审定批准已受控；3.5.3对到货设备检查其外观质量合格、材质符合图纸要求，数量满足需要；3.5.4施工前有专责技术员主持，施工负责人、质检及安全人员必须到场。
会后完成签字手续。
4. 施工方法步骤及作业程序4.1设备装卸和搬运4.1.1起吊时应按箱上指定的吊装部位绑扎吊索，吊索转折处应加衬垫物，防止损坏设备。
4.1.2搞清设备或箱件的重心位置，对设备上的活动部分应予固定，并防止内部积存的液体流动和重心偏移，造成倾倒。
4.1.3弄清设备吨位，合理选择吊装器具和运输工具。
4.2设备的存放与保管4.2.1存放区域应有明显的区界和消防通道，并具备可靠的消防设备和有效的照明。
凝结水泵安装作业指导书概要
PT PLN (PERSERO)目录1 作业任务 (1)2 编写依据 (1)3 作业准备和条件 (1)4 作业方法及安全、质量控制措施 (3)5 作业质量标准及检验要求 (08)6 技术资料要求 (09)7 危险源、环境因素辨识及防范措施、文明施工标准 (09)8 有关计算及其分析 (12)9 附录 (12)1. 作业任务1.1作业项目概况及范围印尼塔卡拉2×110MW燃煤凝汽式汽轮发电机组工程，每台机组配置凝结水泵（GLN360-6）2台，其中1台运行，1台备用，本期工程2台机组共装4台凝结水泵。
凝结水泵的作用是将凝汽器中的凝结水抽出，经过凝结水精处理系统、汽封冷却器和低压加热器后进入除氧器，同时向汽轮机部减温器提供减温水。
凝结水泵安装在汽机房内，立式，泵入口中心线标高为-3.8m，热井低水位-2.30m（暂定）。
作业项目范围：凝结水泵运输、凝结水泵吊装、凝结水泵安装就位、凝结水泵启动与运行。
1.2主要工程量共4台凝结水泵组的安装。
1.3 工期要求满足项目部计划要求2. 编写依据2.1 《电力建设施工质量验收及评价规程》汽轮发电机组篇 DL/T5210.3-2012；2.2 《电力建设施工质量验收及评价规程》管道篇 DL/T5210.3-2009；2.3 印尼塔卡拉项目部施工组织总设计、施工组织专业设计；2.4 《工程建设标准强制性条文》（电力工程部分）；2.5 《电力建设安全健康与环境管理工作规定》； (2002版)2.6 电力建设安全工作规程（第1部分：火力发电厂）；DL5009.1-20142.7 《汽机房辅机安装图》-安徽电力设计院；2.8 厂家产品说明书及相关资料。
3. 作业准备和条件3.1技术准备熟悉安装图纸，根据图纸，编制作业指导书。
进行施工现场危险源和环境因素识别，制定防范措施。
组织施工班组进行技术交底会，让施工人员熟悉图纸及作业指导书，学习施工规范，掌握施工工艺。
特殊工种应持证上岗。
044 凝结水泵安装
451452一、概述聊城电厂新厂一期工程每台机组配置两台各为100%容量互为备用的凝结水泵，该泵由沈阳水泵厂制造，为六级立式封闭筒袋结构。
主要由进水部分、工作部分、出水部分组成。
为了提高泵的抗汽蚀性能，泵的首级叶轮采用双吸式叶轮。
泵所配带电机为湘潭电机厂生产的YKSL2500-4/1180-1型立式异步电机。
具体技术数据如下：水泵型号：10LDTN-6F流量：1885m3/h扬程：342m必需汽蚀余量：4.8m转速：1480r/min效率：83%轴功率：2115kw泵重量：12700kg电机型号：YKSL2500-4/1180-1功率：2500kw电压：6000V转速：1480r/min电机重量：15680kg二、施工依据：1、沈阳水泵厂供图纸及有关资料2、湘潭电机厂供技术资料4533、施工图《汽机部分附属机械及辅助设备安装》（J0301）4、《火电建设施工及验收技术规范》（汽轮机机组篇）DL 5011-925、《火电施工质量检验及评定标准》（汽机篇）1998年版6、《电力建设安全工作规程》7、本作业指导书三、主要工机具1、机具：25t汽车吊、20t汽车，80/20t行车、拖拉机等2、工具：大锤、手锤、铜棒、手拉葫芦、电气焊工具、扳手、千斤顶、管钳等3、量具：钢卷尺、钢板尺、游标卡尺、百分表、塞尺、深度尺等四、施工组织1、施工方案：先对泵工作部分解体清理检查后组装，再将工作部分与出水部分联接。
就位泵筒体并找平找正，再将组装好的水泵放入泵体，安装电机座及电机，并对基础进行二次浇灌。
2、施工人员：安装工5人，电焊工1人，气焊工1人，起重工2人。
五、工艺流程454455456457458459460七、安全注意事项1、移动或拆除安全设施，必须办理安全施工作业票。
2、在易燃物、倒链或悬挂用钢丝绳附近动火时要办理动火作业票。
3、使用磨光机要戴好防护眼镜。
4、施工前进行安全技术交底。
5、未尽事宜按《安规》执行。
凝结水泵安装措施
Xxxxxxxx项目为4×330MW机组工程，每台机组系统设置3台凝结水泵（2台变频泵1台定速泵），每台凝结水泵容量为最大凝结水量的55%。
2台正常运行，1台备用。
凝结水由凝汽器热井经总管引出，由凝结水泵升压后，经中压凝结水精处理装置、汽封蒸汽冷却器、4台低压加热器后送至除氧器。
同时向汽轮机低压旁路及减温器等处提供减温水。
凝结水泵由沈阳鼓风机集团核电泵业有限公司制造，水泵为立式筒袋型多级离心水泵。
设备主要参数：二、1、设备制造厂供的图纸及说明书。
2、《主厂房附属机械及辅助设备安装图》J03013、《电力建设施工质量验收及评价规程》（汽轮发电机组篇）4、《电力建设施工及验收技术规范》（汽机篇DL5001-92）5、《电力建设施工质量验收及评价规程》（管道篇）6、《电力建设安全工作规程》（DL5009.1-2002）7、《火力发电厂焊接技术规程》DL/T869-2004版三、主要工机具1、机械：30t门座吊、25t拖车、75/20t行车等。
2、工具：大锤、紫铜棒、扳手、管钳、千斤顶、螺丝刀、锉刀等。
3、量具：钢卷尺、百分表、水平仪、游标卡尺、深度尺、内径千分尺等。
四、施工组织1、施工方案：视厂家设备到货情况，如果到货为散件，则先进行现场组装，然后就位泵筒体并找平找正，再将组装好的水泵放入泵体，安装电机，并对基础进行二次浇灌。
如果到货无须现场组装，则直接就位泵筒体并找平找正及后绪工作。
2、施工人员：安装工3人，电焊工1人，气焊工1人，起重工2人。
3、施工负责人、安全负责人、特殊工种应持证上岗。
1、设备基础铲平时应戴好防护眼镜。
2、用煤油清理零件时要做好防火措施并妥善放置煤油，及时清理废油、废棉纱等，进行电焊应注意周围环境。
3、使用电动工具要正确使用劳动防护用品，施工电源必须加装漏电保护器。
4、起吊时应正确使用倒链、钢丝绳、卡环等，且试验合格，并在有效期内。
5、设备起吊时应绑扎合理，且选择强度足够的索具及与重量相适应的机具。
凝结水泵吊装方法
凝结水泵吊装方法一、方案名称凝结水泵吊装方案二、目标与需求1. 目标安全、高效地完成凝结水泵的吊装工作，确保凝结水泵在吊装过程中不受到损坏，并且能够准确地安装到预定位置。
2. 需求需要合适的吊装设备，如吊车等；有经验的操作人员；对吊装现场环境有详细的了解，包括场地大小、周围障碍物等情况；明确凝结水泵的重量、尺寸等参数。
三、方法流程1. 吊装准备首先要对凝结水泵的相关参数进行详细了解，包括它的重量、尺寸、重心位置等。
这就好比我们要了解一个人的体型特征，才能知道怎么把他安全地抱起来一样。
然后选择合适的吊装设备。
如果凝结水泵比较小且重量轻，可能小型吊车或者电动葫芦就可以胜任；要是又大又重，那就得找大型的吊车啦。
对吊装现场进行清理和检查，把那些可能会妨碍吊装工作的杂物都清理掉，同时检查地面是否平整、坚实，可不能在吊装的时候让地面突然塌陷呀。
2. 设备连接把吊装设备的吊索与凝结水泵的吊装点连接好。
这个吊装点一定要选对哦，就像给人系安全带得系在正确的位置上一样。
吊索要选择合适的强度和长度，确保能承受凝结水泵的重量并且能够灵活调整。
在连接的时候，要确保连接牢固，可以多检查几遍，避免在吊装过程中出现松动的情况。
3. 试吊在正式吊装之前，要先进行试吊。
把凝结水泵稍微吊起一点高度，大概几十厘米就可以啦。
这时候就像试试新鞋子合不合脚一样，看看整个吊装系统有没有问题，比如吊索是否平衡、吊车的操作是否顺畅等。
如果在试吊过程中发现有问题，比如凝结水泵晃动得厉害或者吊索发出异常声音，那就得停下来检查原因并解决问题。
4. 正式吊装试吊没问题后，就可以进行正式吊装啦。
慢慢地把凝结水泵吊起来，让它离开地面。
吊车操作员要根据指挥人员的指示，平稳地操作吊车，就像驾驶汽车一样要稳稳当当的。
在吊装过程中，要注意周围的环境，避免碰撞到其他设备或者建筑物。
同时，也要注意凝结水泵的姿态，可不能让它歪歪斜斜的。
5. 安装就位当把凝结水泵吊到预定高度后，慢慢地移动到安装位置的上方。
凝结泵泵体检修方案安装与调试的工艺与注意事项
凝结泵泵体检修方案安装与调试的工艺与注意事项凝结泵泵体是核电站中非常重要的设备，承担着将冷凝器中产生的凝结水送往给水泵的任务。
为了保证凝结泵泵体的正常运行，对其进行检修是至关重要的。
本文将介绍凝结泵泵体检修方案的安装和调试工艺，并提供一些注意事项。
一、安装工艺1. 准备工作在进行凝结泵泵体的安装工作之前，首先需要明确安装位置和方向。
安装位置应确保泵体与进出水管道对接紧密，且有足够的空间进行维修和检修。
安装方向应与给水泵的运行方向保持一致。
2. 固定座与安装底脚将凝结泵泵体放置在安装座上，确保座面平整，无杂质。
使用垫铁或垫片修正座面的平整度，并用螺丝固定座与底脚。
3. 连接进出水管道根据设计要求，选择与凝结泵泵体相匹配的进出水管道。
在进行连接之前，应清洗管道内部，确保无杂质，避免对凝结泵泵体造成损坏。
使用专用接口或法兰与凝结泵泵体连接，并紧固螺丝以确保密封性。
4. 安装泵盖和连接电机将泵盖放在凝结泵泵体上，进行对位调整，并用螺栓固定。
将电机安装在凝结泵泵体上，并与泵盖之间通过联轴器相连。
二、调试工艺1. 检查泵泵体的密封性在进行凝结泵泵体的调试之前，需要进行泵泵体的密封性检查。
首先关闭进出水管道的阀门，然后打开凝结泵泵体的排气阀，将泵体内部的空气排出。
随后关闭排气阀，打开进出水阀门，观察泵体是否存在漏水现象。
2. 进行空转试运行调试前，应确保电机周围无杂物和堆积，启动电机前应检查电机是否连接正常。
在进行空转试运行时，应逐渐打开进出水阀门，使凝结泵泵体逐渐进入工作状态。
3. 监测工作参数在凝结泵泵体进行试运行时，需要监测一些工作参数，如泵体的进出水压力、温度、电机的电流和转速等。
确保这些参数处于正常范围内，以保证凝结泵泵体的安全运行。
三、注意事项1. 安全第一在进行凝结泵泵体的安装和调试工作时，务必注意安全。
操作人员应穿戴好相应的防护装备，严禁疲劳操作和违章行为。
2. 检查连接紧固情况在安装过程中，要仔细检查各个连接处的紧固情况，确保螺栓和接口处紧固牢固。
凝结水泵安装（300MW）
凝结水泵安装（300MW）凝结水泵安装（300MW）1 概述苏州工业园区华能发电厂凝结水系统配套安装两台100﹪容量的凝结水泵，是由沈阳泵厂提供，产品型号为9LDTNB-59。
设备技术规范:（1）流量：90~2000m3/h。
（2）扬程：48~450m。
（3）结构型式：立式、双层壳体结构，叶轮为封闭式并向排列。
泵本体设有平衡机构及推力轴承，转子轴向力自身平衡。
（4）结构组成：由四部分转成，即：泵筒体、工作部、出水部分和推力装置。
2 编制依据2.1 凝结水泵安装使用说明书2.2 凝结水泵装配图2.3 凝结水泵安装图2.4 《火电施工质量检验及评定标准》（汽机篇）2.5 《电力建设施工及验收技术规范》（汽轮机组机组篇）2.6 《电力建设安全工作规程》（火力发电厂部分）3 作业条件3.1 施工需用图纸、资料齐全，版本有效。
3.2 基础施工结束，强度达到要求，经验收合格。
3.3 设备运抵现场，检验完好无缺。
3.4 施工区域场地平整，道路畅通。
3.5 作业人员数量、资质、工种配置等满足要求。
3.6 所需机具、工具、量具已落实，辅助材料及消耗性材料已准备就绪（数量、规格略）。
4 作业程序基础交接→基础准备→垫铁布置→凝结水泵解体检查及组装→凝结水泵就位→凝结水泵地脚螺栓孔一次浇灌→凝结水泵找平找正→二次浇灌→管道安装→电机空转→靠背轮复找中心→联接靠背轮。
5 施工技术措施5.1 凝泵外筒体就位5.1.1 划出垫铁位置，并将混凝土基础凿平。
5.1.2 放好斜垫铁，并将垫铁标高调整至安装标高。
5.1.3 将外筒体吊至基础上，并穿好地脚螺栓。
5.1.4 调整垫铁及外筒体中心，将外筒体初步找平、找正。
5.1.5 地脚螺栓孔一次灌浆。
5.2 凝泵解体检查以及复装5.2.1 凝泵解体5.2.1.1 选一块干净平整的场地，放置预先制作好的拆装架并固定牢固后，将凝泵工作部水平放置在架子上。
5.2.1.2 在凝泵工作部各级做好相应的记号后，按照制造厂提供的资料进行拆下末级导流壳、定位轴套、卡环、叶轮。
X．-Ⅱ.Ⅲ型凝结水泵安装方法改进
X．-Ⅱ.Ⅲ型凝结水泵安装方法改进摘要：本文介绍了X．-Ⅱ.Ⅲ型凝结水泵两种找平找正的方法。
比较它们的优劣和适用范围关键词：凝结水泵，安装，方法，改进1 概述凝结水泵是电厂三大水泵之一，其作用是将凝汽器热井汇集的凝结水的压力提高到一定值，使其能够经过低压加热嚣后进入除氧器。
现在300MW及以上火力发电厂一般采用地坑式外筒多级空间导叶离心泵。
因其自身的工作特点（须具有较好的汽蚀余量）及结构特点（立式）决定了其安装质量是否良好，会对水泵的运转产生重大影响，所以务必做到认真、仔细。
凝结水泵的安装程序为：基础复查→基础处理→台板就位→沉箱就位→找正找平→一次灌浆→泵体的组装→泵体就位→安装泵机架→垫铁配制→复查机架的水平→二次灌浆→管道安装（同时监控机架水平）→附件安装→电机就位→对轮找中心→电机试转→对轮连接→试车。
因现在水泵出厂时厂家已经组装试车完毕合格，厂家要求现场无须对泵进行解体检查。
所以水泵找水平的好和坏就成为了影响安装质量和安装速度的决定性因素。
2 两种方法的介绍立式水泵水平的要求是必须保证水泵轴的垂直度。
凝结水泵传统的找水平是通过找机架的水平来决定水泵轴的垂直度。
其方法如下：首先用砂布在机架外沿四边合适的地方打麿出四个能用合相水平仪测量水平扬度的地方（要求是合相水平仪放置在上面不能有晃动）如下图：然后用合相水平仪测量机架四方的水平，算出水泵机架的平均值，通过临时斜垫铁调整，使水泵机架四方水平在其平均值正负5格（每格为0.01mm／m）内，即水泵机架四方的水平值为(A1﹢A2﹢A3﹢A4）/4±5格（每格为0.01mm／m）。
正式垫铁配制完成后机架水平复查时其水平变化不能超过±3格（每格为0.01mm／m）。
否则要通过正式垫铁的调整使机架的水平扬度依然在合格范围内即泵机架四方的水平值为(A1﹢A2﹢A3﹢A4）/4±5格（每格为0.01mm／m）。
在下一道工序交管道安装，在监控机架水平时其水平变化同样不能超过±3格（每格为0.01mm／m）。
