线切割CAXA V2版生成G代码之经验谈
线切割CAXAV2版生成G代码之经验谈
线切割CAX A V2版生成G代码之经验谈线切割V2版是生成线切割程序（B代码）和数控铣床程序（G代码）的一种软件，由于生成G代码的程序较多，而使用线切割V2版生成数控程序（G代码）的人较少，但从本人从使用的情况来说这个软件还是有很大的用处，所以望推广之。
以前电控产品中的凸轮和棘轮的数控铣床编程都是用IBM机根据点、线、圆的位置编制程序，然后数控铣床操作员再根据程序编制G代码程序。
用IBM机编程比较繁琐且容易出错，而用线切割V2版可直接生成数控铣床G代码程序，编程时间至少缩短一半，而且数控铣床操作员只需将G代码输入机床即可，时间缩短了且不会因为像以前在编程过程中出现错误。
现将线切割C A XA生成G代码程序介绍如下：第一步：根据图纸在H A MCAD中画出图形（由于在HAM CAD 中作图比在CA XA V2版中作图方便很多），所以在HAM CAD中画出图形。
第二步：将图形的中心（电控产品的凸轮和棘轮中心都是六方孔）移到图框的左下角交点处。
第三步：输出DXF文件（在CAXA中只有DXF文件才可以生成G代码，而DWG文件则生成不了G代码）。
那么怎么输出呢？首先，点击界面左上角的文件，然后就出现很多条目，其中一条就是输出，点击输出就会出现一个对话框，上面是你所要保存的位置，下面是文件名。
再下面是保存类型，保存类型选择A U TOCADR14DXF（*.DXF），到此，在HAMCA D中的工作算是完成了。
第四步：在CAXAV2软件中输出G代码。
首先，打开软件，必须打开C：/CAXA WEDM/BIN/LOADER-FORWED M。
然后点击文件/数据接口/DWG/DXF文件读入（D），到此出现一个对话框，选择文件路径和文件类型。
文字图案的线切割加工
图9-12输入文字界面
返回
图9-13线切割轨协生成参数表
返回
图9-14自动生成加工轨协
返回
图9-15生成3B加工代码对话框
返回
图9-16输出程序
返回
图9一17“代码”菜单
返回
9-18代码对话框
返回
图9一19“图形闭合”洗项
返回
图9-20“日”字出现
返回
上一页 返回
9.2实训操作过程
• 应用“六步法”来完成该项工作任务，参照之前的工作过程来完成此 工作任务。
返回
9.3安全操作注意事项
• 安全操作注意事项参照角度样板的线切割加工的即可。
返回
学生工作任务
• 应用快走丝数控电火花线切割机床完成文字或图案的线切割加工，具 体加丁文字或图案自定。
返回
图9-1文字、图案类零件
返回
图9-2线切割加工零件
返回
图9-3机床类型设置界面
返回
图9-4机床类型设置
返回
图9一5后置处理设置
返回
图9一6CAXA- V2生成的G代码程
返回
图9-7根据机床要求改写的G代码程
返回
图9-8 YH控制屏慕
返回
图9一9编程屏墓
返回
图9-10桌面“CAXA线切割”图标
返回
图9一11 CAXA基本操作界面
进入到WIN98界面。
上一页 下一页 返回
9.1知识准备
• (2）利用CAXA线切割V2版软件进行‘旧”字编程的操作步骤和方法 • ①用光标点击电脑桌面“CAXA线切割”图标，如图9-10所示，进
入到CAXA线切割V2软件的基本操作界面，如图9-11所示。 • ②在CAXA线切割V2软件基本操作界面，单击下拉菜单中“绘制”
CAXA线切割教程
线切割加工原理
阐述线切割加工的基本原理、工艺过程及加工特 点。
3
CAXA线切割软件界面介绍
详细讲解CAXA线切割软件的界面组成、功能区 域划分及基本操作。
2024/1/24
4
学习目的与要求
掌握CAXA线切割软件的基本操作
包括软件的启动、退出、文件操作、视图操作等。
45
THANK YOU
2024/1/24
46
注意事项
保证毛坯的固定稳定，选择合适的切割参数，及时清理切屑。
案例二
圆形零件线切割
准备工作
选择适当的线切割机床，准备好圆形毛坯和夹具。
2024/1/24
38
简单零件线切割加工案例
操作步骤
将毛坯固定在夹具上，调整机床参数，编制圆形零件的切割程序，启动线切割机床进行 加工。
注意事项
保证毛坯的同心度，选择合适的切割参数，及时清理切屑。
8
线切割机床结构
床身
支撑和固定各部件的 基础结构，保证机床 的刚性和稳定性。
工作台
承载工件并实现其进 给运动的部件，通常 由伺服电机驱动。
电极丝系统
包括电极丝、导轮、 张紧装置等，用于传 输和定位电极丝。
脉冲电源
提供脉冲放电所需的 电能，其性能直接影 响加工质量和效率。
控制系统
控制机床各部件的协 调工作，实现加工过 程的自动化。
加工过程监控
观察加工过程中的放电状态、电极丝磨损情况等 ，及时调整参数或进行维护。
加工完成处理
清理工件表面残渣，检查加工质量，必要时进行后续处 理如热处理、表面处理等。
10
03
CAXA线切割软件操作
浅谈CAXA的模具编程加工
技师专业论文题目：浅谈CAXA的模具编程加工姓名：职业：准考证号：身份证号：330721************鉴定等级：技师单位：金华市第一中等职业学校二○一三年七月浅谈CAXA的模具编程加工【摘要】通过模具造型实例介绍了CAXA制造工程师软件的加工工艺和自动编程方法，强调了CAXA在模具制造领域的广泛运用,得到了一些准确有效的模具加工体会【关键词】CAXA G代码自动编程加工工艺一、引言CAXA制造工程师是一款高效易学，具有很好工艺性的数控加工编程国产软件。
它基于微机平台，采用原创Windows菜单和交互方式，全中文界面，便于轻松学习和操作，并且价格较低。
CAXA制造工程师可以生成3-5轴的加工代码，可用于加工具有复杂三维曲面的零件。
目前作为职业院校数控大赛的指定软件，具有很强的优势。
二、基于CAXA制造工程师的工艺加工过程CAXA制造工程师作为一个曲面实体相结合的CAD/CAM一体化的国产CAM软件，具有灵活的实体曲面造型功能和丰富的数据接口，可以实现零件复杂的三维造型设计，通过加工工艺参数的后置处理的设定，选取需加工的部分，自动生成适合的数控系统加工代码，通过直观的加工防真和代码反读来检验加工工艺和代码质量。
2.1 利用CAXA制造工程师进行三维建模以图1的简单零件为例，是一个根据二维设计蓝图进行三维建模后的实体造型。
利用CAXA- CAD提供的直线、圆弧，以及样条线等平面建模功能和拉伸、变半径过渡、裁剪、布尔运算等实体造型功能，可以将设计元素加工混合，进行三维加工数据的建模。
2.2 确定加工工艺方案零件整体形状平坦，非常适合采用等高粗加工和等高线精加工完成加工。
香皂模型上表面的文字图案可用扫描线精加工来完成。
同时，加工工艺的确定，也包括对零件尺寸、公差等技术要求的核准，确定装夹方式，选定切削刀具，机床调校和参数设定。
根据加工的工作量大小，确定是否需要DNC在线G代码传输。
2.3 具体步骤（1）、定义毛坯在加工管理导航栏中，选择“毛坯”并双击左键，弹出“定义毛坯”对话框，系统根据模型自动获取毛坯的基准垫、长、宽和高的数据，单击确定按钮。

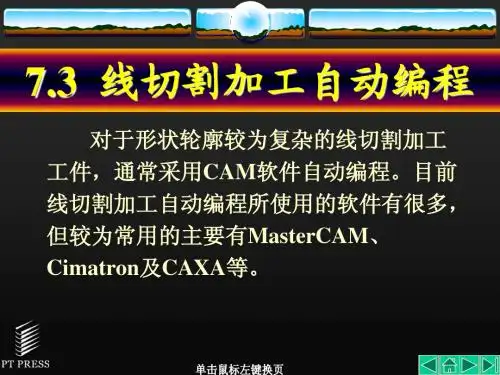

线切割加工自动编程

（3）拾取L1直线，并选择逆时针方 向的箭头作为切割方向。 （4）选择轮廓内侧箭头作为补偿的 方向，输入穿丝点5，0回车。 （5）右击使穿丝点与退回点重合， 完成轨迹生成。 （6）单击主菜单“文件”→“另存 文件”，输入文件名WZY02_XX.EXB。 （7）单击“保存”。
2．加工轨迹仿真
束轨迹拾取 。
7.3.3 代码传输
自动编程结束生成代码文件后，根据 线切割控制系统的不同应选用不同的传输 方法。一来说传输3B格式代码和传输G 代码的方法是不同的。
1．运用同步方式传输3B
格式代码程序
（1）依次单击菜单“线切 割”→“代码传输”→“同步传输”。 （2）选择要传输的文件名（如 WZY01_HH.3B）。 （3）操作机床控制器使其处于收信 状态，并确定通信电缆连接无误。
7.3.2 G代码格式线切割加
工程序自动编制
自动编程实例：利用CAXA软件编制
出如图6-26所示多功能角度样板凹模的G 代码格式线切割加工程序。
1．加工轨迹的生成
（1）利用CAXA软件的CAD功能按
1∶1绘制图7-36所示线切割加工工件平面
图形。
（2）依次单击“线切割”→“轨迹
生成”按钮，系统弹出“线切割轨迹生成
（4）按Enter键或单击“确定”， 开始传输3B代码文件。 （5）传输完毕，系统显示“传输 结束”。 （6）将机床控制器复位，并在控 制器上检查程序的条数与 WZY01_HH.3B程序中的条数是否一 致，确认后结束传输操作。
2．运用串行接口传输G代码
（1）单击“线切割”→“代码传 输”→“串口传输” 图标按钮，系统弹出 “串口传输”对话框，按图6-31所示设置 传输参数（供参考，加工时应根据实际设 定）。
