卫生间洗手盆立面图

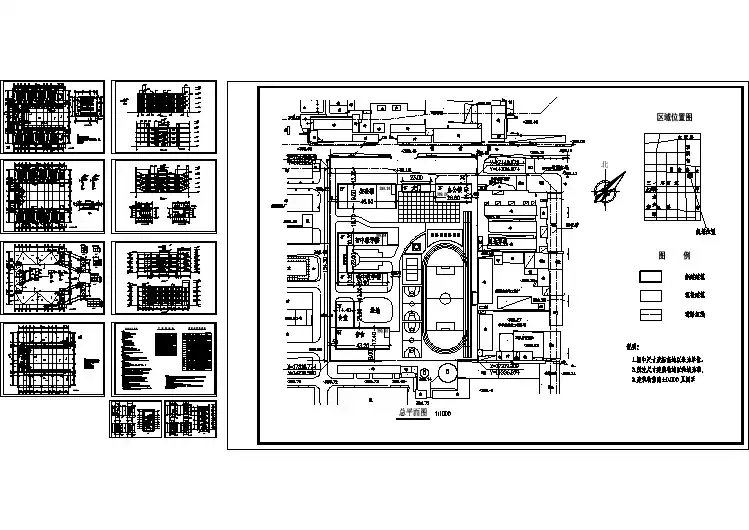

天津市某城镇中学教学楼CAD施工图
卫生间洗手盆尺寸选择
卫生间洗手盆尺寸选择卫生间洗手盆除了常见的长方形和方形外，还有圆形、椭圆形、异形、扇形等个性化的造型款式。
但这也导致出现了很多不同的尺寸，而尺寸是否合适直接影响了日常使用的舒适度，下面就为大家来解析下卫生间洗手盆尺寸选择的相关知识。
首先来看看有哪些常规大小的卫生间洗手盆尺寸（1）角型面盆尺寸。
由于角型面盆占地面积小，一般角型面盆尺寸为650mm*450mm，适用于较小的卫生间，安装后使卫生间有更多的回旋余地。
（2）普通型面盆尺寸。
普通型面盆尺寸为600mm*400mm，适用于一般装饰的卫生间。
（3）立式面盆尺寸。
立式面盆尺寸为750mm*450mm，适用于面积不大的卫生间。
它能与室内高档装饰及其他豪华型卫生洁具相匹配。
（4）有沿台式面盆和无沿台式面盆尺寸。
有沿台式面盆和无沿台式面盆尺寸为900mm*650mm，适用于空间较大的装饰较高档的卫生间使用，台面可采用大理石或花岗石材料。
目前，常用的常用面盆尺寸有：585×390mm、600×460mm、700×460mm、750×460mm、800×460mm、900×460mm、1000×460mm、600×405×155mm、410×310×140mm等尺寸规格。
其次来看看如何确定自家需要哪种尺寸的洗手盆比较合适（1）空间决定形式。
洗手盆大致分成独立式和台式两种，独立式的造型美观、占地面积小，并便于维修，适合空间不大的卫生间。
但它需要配备镜箱或盥洗架，以便利用池子上方的空间摆放一些洗漱用具及化妆品等；而台式面盆至少要占据一张小课桌的空间，它的台面上可放洗漱用具，下面的柜子还能放杂物。
（2）深度和强度成正比。
溅到身上，这恐怕是消费者感觉最不舒服的一点了。
按常规，洗手盆的深度与安装在上面的水龙头水流的强度成正比，即深的池子才能安装水流强的龙头。
