迅达电梯3300电梯资料

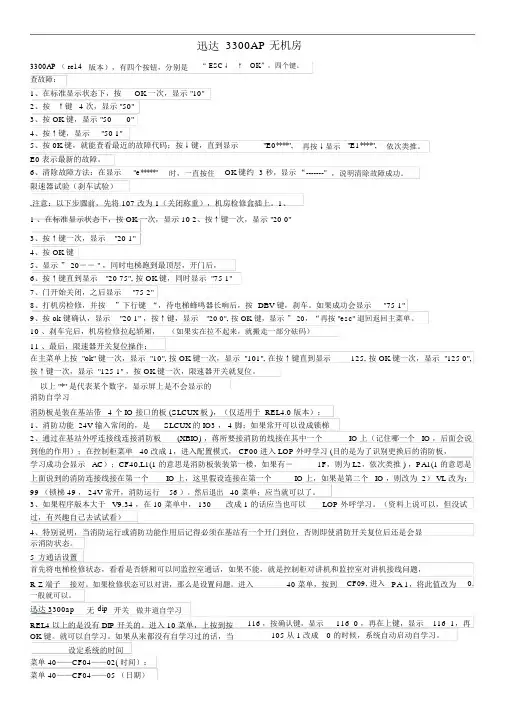

迅达3300AP操作手册
迅达3300AP 无机房3300AP （ rel.4版本），有四个按钮，分别是“ ESC↓ ↑OK”，四个键。
查故障：1、在标准显示状态下，按OK 一次，显示 "10"2、按↑键 4 次，显示 "50"3、按 OK 键，显示 "50 0"4、按↑键，显示"50 1"5、按 0K 键，就能查看最近的故障代码；按↓键，直到显示E0 表示最新的故障。
"E0****",再按↓显示"E1****",依次类推。
6、清除故障方法：在显示"e*****"时，一直按住OK 键约 3 秒，显示“-------"，说明清除故障成功。
限速器试验（刹车试验）,注意：以下步骤前，先将 107 改为 1（关闭称重），机房检修盒插上。
1、1 、在标准显示状态下，按 OK 一次，显示 10 2、按↑键一次，显示 "20 0"3、按↑键一次，显示"20 1"4、按 OK 键5、显示” 20－－ " ，同时电梯跑到最顶层，开门后，6、按↑键直到显示"20 75", 按 OK 键，同时显示 "75 1"7、门开始关闭，之后显示"75 2"8、打机房检修，并按”下行键“，待电梯蜂鸣器长响后，按DBV 键，刹车。
如果成功会显示"75 1"9、按 ok 键确认，显示"20 1" ，按↑键，显示"20 0", 按 OK 键，显示” 20，“再按 "esc" 退回返回主菜单。
10 、刹车完后，机房检修拉起轿厢，（如果实在拉不起来，就搬走一部分砝码）11 、最后，限速器开关复位操作：在主菜单上按 "ok" 键一次，显示 "10", 按 OK 键一次，显示 "101", 在按↑键直到显示125, 按 OK 键一次，显示 "125 0",按↑键一次，显示 "125 1" ，按 OK 键一次，限速器开关就复位。
迅达电梯3300电梯资料
3300电梯资料00:锁梯 01：正常 02:独立03：消防 04：消防运行 05：应急电源06：地震 10：司机 11：无称重39：超载 40：SIM卡无效 51：安装运行52：配置模式 53：机房检修 54：轿顶检修59：学习模式 60：轿顶 61：限速器71：超温 72：校正 73：轿门75：底坑安全回路 42:称重没关线号代码编号：KP：缓冲器开关.(包括：底坑对重缓冲器KPG、张紧轮开关。
) JBF：消防开关JNFF：消防员开关JAB：锁梯KBV:1.2脚限速器开关KTC：轿门触点LON:外呼SKS：地坑安全回路（包括：1.2脚地坑，主机下急停。
2.3脚层门）SKC：轿顶安全回路（轿顶安全开关、安全钳，限速器）+检修KV、KTC-*层门触点LMI：称重接口LMG：称重传感器控制柜基本调试功能:101:复位105：安装运行107：称重110：选层116：井道平层学习40 选1进入调试CF00 外呼学习CF01 楼层设置CF02 PA1 PA2 PA3分别是锁梯、消防基站楼层设置CF03 PA21 强制关门CF06 PA4 轿厢操作板灵敏度设置CF08 PA7 提前开门CF15 自学习CF16 PA14 VL1 如果检修向一个方向走使用CF16 PA35 调速度CF15 轿厢操作盘配置CF40 L1（L1代表楼层在1楼）PA21 VL049(锁梯)PA22 VL099 (消防) CF28 PA4 配置钢带从头到尾除掉第一位向后五位数CF４PA５改时间故障代码：0002 安全回路意外打开0003 称重超载0020 当门打开时，安全回路未打开（特别注意门触点）0022 在平层中轿厢控制器发生故障(检查SUET)0031 学习运行中故障（招回控制打开或按下了急停、安全回路）0301 门没在12秒内关闭（检查KNE-S线路及门机）0302 门没在12秒内打开0313 平层感应器的PHS或KTZ磁开关0314 提前开门故障，平层感应器中间磁感应器KUET/PHUET称重故障段1102 所测轿厢载重错误（CLC是否关掉，检查CLC触点用线路）1103 同上1104 SCIC板上的DIP开关1处于ON状态（称重关闭）1105 CLC未校正SIM卡故障段1902 打开SIM卡上不存在的文件。
迅达电梯33003600消防锁梯配置
仅有的区别是：
–SIM卡选项“JAB锁梯”
–程序BMK代码VL = 049（= JAB）
JAB驻停楼层
JAB启用时电梯返回的目标楼层可通过CF02，PA03进行配置。（与安装JAB的楼层无
6.4.10LOP配置期间的故障
LOP配置期间的故障在COP（或CPI）上通过“E0”至“E7”指示。LOP配置期间的故障
.LOP.JDE
JDE配置[44831; 03.09.2012]6
前提条件
不需要SIM卡选项。
对JDE来说，必须使用常开（NO）钥匙开关。
必须根据示意图将JDE连接至LOP的IO1.1与IO1.2之间。
JDE处于正常位置（触点断开）。
配置
说明
1进入配置模式菜单40。
说明
2对连接JDE的楼层进行LOP配置（CF00，LE = --）。JDE必须处于常开位置。
“Ac”）指示。
对于未配备视觉指示器（其它类型）的系统，由哔哔声指示正确识别。
6.4.8* LOP（CF60、CF40）上的楼层呼梯钥匙开关JDE
JDE接线
.XBIO 1 2 3 45
2
IO21
LL-VCF = 40
LBFL = n
PA = 21
LRVVL = 19 (=JDE)
2LAB2
1 XCF.IO11
E5BIO 1副（LIN或LCUX）按
LCUX。
钮状态丢失
E6BIO 2副（LIN）按钮状态
丢失
E7无备用地址可用。清除该楼层xy的配置（通过6
CF40，L = xy，PA99，
VL = 1），然后再次开始相应
楼层的配置。
确保LOP计数已经完成。
迅达3300AP操作手册
迅达3300AP无机房3300AP（rel。
4版本）,有四个按钮，分别是“ESC ↓↑OK”，四个键。
查故障:1、在标准显示状态下,按OK一次，显示”10”2、按↑键4次，显示”50"3、按OK键,显示”500”4、按↑键，显示"50 1”5、按0K键,就能查看最近的故障代码；按↓键，直到显示"E0*＊**"，再按↓显示"E1***＊",依次类推。
E0表示最新的故障。
6、清除故障方法：在显示”e**＊*＊"时，一直按住OK键约3秒，显示“——--——-”,说明清除故障成功。
限速器试验（刹车试验），注意：以下步骤前，先将107改为1(关闭称重）,机房检修盒插上。
1、1、在标准显示状态下，按OK一次，显示102、按↑键一次，显示"20 0"3、按↑键一次，显示”20 1"4、按OK键5、显示”20 －－”，同时电梯跑到最顶层，开门后，6、按↑键直到显示"20 75”,按OK键，同时显示”75 1”7、门开始关闭，之后显示”75 2"8、打机房检修，并按”下行键“，待电梯蜂鸣器长响后，按DBV键，刹车。
如果成功会显示”75 1”9、按ok键确认，显示”20 1",按↑键,显示”20 0"，按OK键，显示”20“，再按”esc”退回返回主菜单。
10、刹车完后，机房检修拉起轿厢，（如果实在拉不起来，就搬走一部分砝码）11、最后，限速器开关复位操作：在主菜单上按”ok"键一次，显示”10",按OK键一次，显示”101"，在按↑键直到显示125,按OK键一次，显示"125 0”，按↑键一次，显示”125 1”，按OK键一次，限速器开关就复位。
以上"＊”是代表某个数字，显示屏上是不会显示的消防自学习消防板是装在基站带4个IO接口的板(SLCUX板）,（仅适用于REL4。

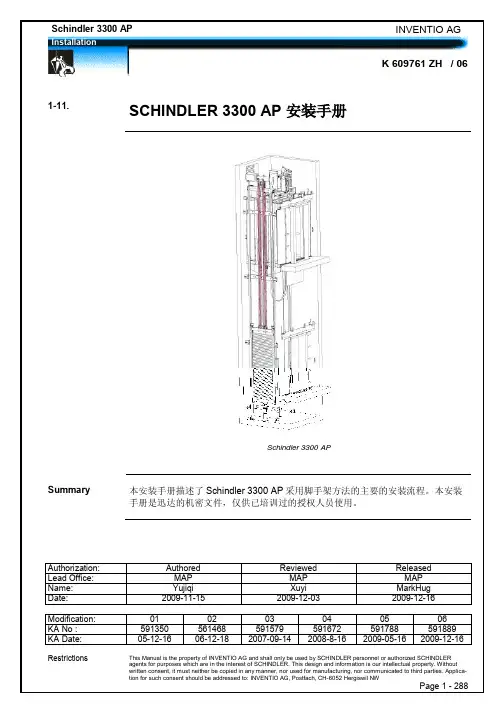

迅达电梯3300AP手册.pdf
3 进场准备, 材料接收及井道检查............................................................... 11 3-1 安装工时 ....................................................................................... 11 3-2 进场准备 ....................................................................................... 11 3-3 井道检查 ....................................................................................... 12 3-3-1 常规检查 ............................................................................ 12 3-3-2 特别检查 ............................................................................ 13 3-4 材料接收 ....................................................................................... 16 3-4-1 货物检查与存贮 ................................................................. 16 3-4-2 装箱描述 ............................................................................ 18 3-5 质量检查 ....................................................................................... 19
迅达3300AP无机房操作说明
迅达3300AP⽆机房操作说明迅达3300AP/3600常⽤状态代码参数迅达3600/3300AP系列轿厢意外移动迅达5500/5400系列轿厢意外移动迅达3600/3300AP调试常⽤代码迅达5400/5500操作培训迅达3300AP/3600操作培训迅达5500电梯调试资料西继迅达SCH5600电梯故障代码(上）西继迅达SCH5600电梯故障代码(中）西继迅达UCMP试验步骤复位⽅法西继迅达S5000系列XT-5故障码查询西继迅达S5200XT-5快慢车调试培训西继迅达S5200XT-5参数及电机调谐培训西继迅达S5200XT-5控制柜系统端⼦介绍⽬录⼀、故障查询⼆、限速器试验（刹车试验）三、消防⾃学习四、⽅通话设置五、3300ap设定系统的时间六、迅达3300⽤控制柜板⼦呼梯七、进⼊轿顶程序⼋、主菜单结构表（REL4以上的没有DIP开关）九、3300AP状态码说明⼗、重要指⽰灯说明（ SMIC板、SCIC板、CCU板）⼀、故障查询3300AP（ rel.4 版本），有四个按钮，分别是“ ESC↓↑ OK”，四个键。
1、在标准显⽰状态下，按OK ⼀次，显⽰ "10"2、按↑键4 次，显⽰ "50"3、按 OK 键，显⽰ "500"4、按↑键，显⽰"50 1"5、按 0K 键，就能查看最近的故障代码；按↓键，直到显⽰"E0****",再按↓显⽰ "E1****",依次类推。
E0 表⽰最新的故障。
6、清除故障⽅法：在显⽰"e*****"时，⼀直按住OK 键约 3 秒，显⽰ “-------" ，说明清除故障成功。
⼆、限速器试验（刹车试验）注意：以下步骤前，先将107 改为1（关闭称重），机房检修盒插上。
1、在标准显⽰状态下，按OK ⼀次，显⽰102、按↑键⼀次，显⽰"20 0"3、按↑键⼀次，显⽰"20 1"4、按 OK 键5、显⽰ ” 20－－ "，同时电梯跑到最顶层，开门后，6、按↑键直到显⽰"20 75", 按 OK 键，同时显⽰ "75 1"7、门开始关闭，之后显⽰"75 2"8、打机房检修，并按”下⾏键 “，待电梯蜂鸣器长响后，按DBV 键，刹车。
迅达3300AP3600操作培训
迅达3300AP3600操作培训迅达3300AP/3600常用状态代码参数迅达3600/3300AP系列轿厢意外移动迅达5500/5400系列轿厢意外移动迅达3600/3300AP调试常用代码迅达5400/5500操作培训迅达5500电梯调试资料西继迅达SCH5600电梯故障代码(上）西继迅达SCH5600电梯故障代码(中）西继迅达UCMP试验步骤复位方法西继迅达S5000系列XT-5故障码查询西继迅达S5200XT-5快慢车调试培训西继迅达S5200XT-5参数及电机调谐培训西继迅达S5200XT-5控制柜系统端子介绍三菱LEYH系列调试(上)通力插件板整体介绍永大电梯各板端子介绍通力电梯主板LCECPU解锁步骤新时达系统运行次数及密码设置新时达AS380S一体机调试新时达AS380一体机调试新时达C7000快车功能测试新时达C7000快车调试新时达C7000慢车调试新时达AS380D/C7000一体机调试默纳克和新时达一体解码器新国标版本新时达现场手动抱闸力测试方法步骤新时达系统UCMP现场测试方法步骤新时达系列含新国标故障码解释现场排查(上)新时达系列含新国标故障码解释现场排查(中)新时达系列含新国标故障码解释现场排查(下)新时达AS380系统新国标新增功能参数配置培训迅达3300AP/3600操作培训特殊指令，HMI菜单10101 ACVF 致命故障复位102 开环激活103 GBP 复位运行（限速器复位）不用于 AP104 KFM 激活（测试运行模式）= SCIC DIP 开关7105 安装运行 = SCIC DIP 开关 8106 XTELE 激活（远程监控）= SCIC DIP 开关 3107 CLC 关闭（称重传感器）= SCIC DIP 开关 1（LED“TRIP108 JAB 激活（锁梯）= BMK 编码 49109 启用/退出 ESF 加强型服务功能软件 V9.2110 轿内呼梯软件 V9.2111 外呼软件 V9.2112 DT-O（开门）软件 V9.2113 DT-S（关门）软件 V9.2114 SAB 关闭软件 V9.2115 EB 关闭(“地震”)软件 V9.2116井道学习运行117 监控打开/关闭123 变频器力矩校正124 洒水回召命令125 远程限速器复位126 远程监控发送数据128 调制解调器波特率检测在CLSD或ETMA安装之后使用，在CF21PA129 COP检测（轿厢操纵箱）用于新COP检测130 LOP检测（层站）外呼丢失后检测134 暂时封锁警报过滤设置为1时可在开门和轿厢移动时起作用135 停止电报码发报用于未知报警136 覆盖检测群控运行必须执行。
迅达3300电梯资料
3300电梯资料00:锁梯 01：正常 02:独立03：消防 04：消防运行 05：应急电源06：地震 10：司机 11：无称重39：超载 40：SIM卡无效 51：安装运行52：配置模式 53：机房检修 54：轿顶检修59：学习模式 60：轿顶 61：限速器71：超温 72：校正 73：轿门75：底坑安全回路线号代码编号：KP：缓冲器开关.(包括：底坑对重缓冲器KPG、张紧轮开关。
) JBF：消防开关JNFF：消防员开关JAB：锁梯KBV:1.2脚限速器开关KTC：轿门触点LON:外呼SKS：地坑安全回路（包括：1.2脚地坑，主机下急停。
2.3脚层门）SKC：轿顶安全回路（轿顶安全开关、安全钳，限速器）+检修KV、KTC-*层门触点LMI：称重接口LMG：称重传感器控制柜基本调试功能:101:复位105：安装运行107：称重110：选层116：井道平层学习40 选1进入调试CF00 外呼学习CF01 楼层设置CF02 PA1 PA2 PA3分别是锁梯、消防基站楼层设置CF03 PA21 强制关门CF06 PA4 轿厢操作板灵敏度设置CF08 PA7 提前开门CF15 自学习CF16 PA14 VL1 如果检修向一个方向走使用CF16 PA35 调速度CF40 L1（L1代表楼层在1楼）PA21 VL049(锁梯)PA22 VL099 (消防)故障代码：0002 安全回路意外打开0003 称重超载0020 当门打开时，安全回路未打开（特别注意门触点）0022 在平层中轿厢控制器发生故障(检查SUET)0031 学习运行中故障（招回控制打开或按下了急停、安全回路）0301 门没在12秒内关闭（检查KNE-S线路及门机）0302 门没在12秒内打开0313 平层感应器的PHS或KTZ磁开关0314 提前开门故障，平层感应器中间磁感应器KUET/PHUET称重故障段1102 所测轿厢载重错误（CLC是否关掉，检查CLC触点用线路）1103 同上1104 SCIC板上的DIP开关1处于ON状态（称重关闭）1105 CLC未校正SIM卡故障段1902 打开SIM卡上不存在的文件。
迅达3300AP操作手册
迅达3300AP无机房3300AP（版本），有四个按钮，分别是“ESC ↓↑OK”，四个键。
查故障：1、在标准显示状态下，按OK一次，显示"10"2、按↑键 4次，显示"50"3、按OK键，显示"50 0"4、按↑键，显示 "50 1"5、按0K键，就能查看最近的故障代码；按↓键，直到显示"E0****",再按↓显示"E1****",依次类推。
E0表示最新的故障。
6、清除故障方法：在显示"e*****"时，一直按住OK键约3秒，显示“-------"，说明清除故障成功。
限速器试验（刹车试验）,注意：以下步骤前，先将107改为1（关闭称重），机房检修盒插上。
1、1、在标准显示状态下，按OK一次，显示102、按↑键一次，显示"20 0"3、按↑键一次，显示"20 1"4、按OK键5、显示”20 －－"，同时电梯跑到最顶层，开门后，6、按↑键直到显示"20 75",按OK键，同时显示"75 1"7、门开始关闭，之后显示"75 2"8、打机房检修，并按”下行键“，待电梯蜂鸣器长响后，按DBV键，刹车。
如果成功会显示"75 1"9、按ok键确认，显示"20 1"，按↑键，显示"20 0",按OK键，显示”20“，再按"esc"退回返回主菜单。
10、刹车完后，机房检修拉起轿厢，（如果实在拉不起来，就搬走一部分砝码）11、最后，限速器开关复位操作：在主菜单上按"ok"键一次，显示"10",按OK键一次，显示"101",在按↑键直到显示125,按OK键一次，显示"125 0",按↑键一次，显示"125 1"，按OK键一次，限速器开关就复位。
最新迅达3300AP操作手册资料
迅达3300AP无机房3300AP（rel.4版本），有四个按钮，分别是“ESC ↓↑OK”，四个键。
查故障：1、在标准显示状态下，按OK一次，显示"10"2、按↑键4次，显示"50"3、按OK键，显示"50 0"4、按↑键，显示"50 1"5、按0K键，就能查看最近的故障代码；按↓键，直到显示"E0****",再按↓显示"E1****",依次类推。
E0表示最新的故障。
6、清除故障方法：在显示"e*****"时，一直按住OK键约3秒，显示“-------"，说明清除故障成功。
限速器试验（刹车试验）,注意：以下步骤前，先将107改为1（关闭称重），机房检修盒插上。
1、1、在标准显示状态下，按OK一次，显示102、按↑键一次，显示"20 0"3、按↑键一次，显示"20 1"4、按OK键5、显示”20 －－"，同时电梯跑到最顶层，开门后，6、按↑键直到显示"20 75",按OK键，同时显示"75 1"7、门开始关闭，之后显示"75 2"8、打机房检修，并按”下行键“，待电梯蜂鸣器长响后，按DBV键，刹车。
如果成功会显示"75 1"9、按ok键确认，显示"20 1"，按↑键，显示"20 0",按OK键，显示”20“，再按"esc"退回返回主菜单。
10、刹车完后，机房检修拉起轿厢，（如果实在拉不起来，就搬走一部分砝码）11、最后，限速器开关复位操作：在主菜单上按"ok"键一次，显示"10",按OK键一次，显示"101",在按↑键直到显示125,按OK键一次，显示"125 0",按↑键一次，显示"125 1"，按OK键一次，限速器开关就复位。
迅达电梯33003600消防锁梯配置
对JDE来说，必须使用常开（NO）钥匙开关。
必须根据示意图将JDE连接至LOP的IO1.1与IO1.2之间。
JDE处于正常位置（触点断开）。
配置
说明
1进入配置模式菜单40。
说明
2对连接JDE的楼层进行LOP配置（CF00，LE = --）。JDE必须处于常开位置。
确保LOP计数已经完成。
JBF必须处于常闭位置。
（有关详细信息，请参见“通过FI-GS 100进行LOP配
置”部分）
编号步骤
2确保LOP计数已经完成。
LOP计数期间，系统自动检测并配置JBF。不需要进行附加配置。
在LOP寻址期间，JBF的正确识别由“Br”（代替
“Ac”）指示。
对于未配备视觉指示器（其它类型）的系统，由哔哔声指示正确识别。
（CF60、CF40）”部分。
仅有的区别是：
–SIM卡选项“JAB锁梯”
–程序BMK代码VL = 049（= JAB）
JAB驻停楼层
JAB启用时电梯返回的目标楼层可通过CF02，PA03进行配置。（与安装JAB的楼层无
6.4.10LOP配置期间的故障
LOP配置期间的故障在COP（或CPI）上通过“E0”至“E7”指示。LOP配置期间的故障
6.4.8* LOP（CF60、CF40）上的楼层呼梯钥匙开关JDE
JDE接线
.XBIO 1 2 3 45
2
IO21
LL-VCF = 40
LBFL = n
PA = 21
LRVVL = 19 (=JDE)
2LAB2
1 XCF.IO11
JDE配置[44831; 03.09.2012]6
前提条件
迅达3300AP操作标准手册范例
迅达3300AP无机房3300AP（版本），有四个按钮，分别是“ESC↓↑OK”，四个键。
查故障：1、在标准显示状态下，按OK一次，显示"10"2、按↑键4次，显示"50"3、按OK键，显示"500"4、按↑键，显示"501"5、按0K键，就能查察近来的故障代码；按↓键，直到显示"E0****",再按↓显示"E1****",挨次类推。
E0表示最新的故障。
6、消除故障方法：在显示"e*****"时，向来按住OK键约3秒，显示“-------"，说明消除故障成功。
限速器试验（刹车试验）注意：以下步骤前，先将107改为1（封闭称重），机房检修盒插上。
1、1、在标准显示状态下，按OK一次，显示102、按↑键一次，显示"200"3、按↑键一次，显示"201"4、按OK键5、显示”20－－"，同时电梯跑到最顶层，开门后，6、按↑键直到显示"2075",按OK键，同时显示"751"7、门开始封闭，以后显示"752"8、打机房检修，并按”下行键“，待电梯蜂鸣器长响后，按DBV键，刹车。
假如成功会显示"751"9、按ok键确认，显示"201"，按↑键，显示"200",按OK键，显示”20“，再按"esc"退回返回主菜单。
10、刹车完后，机房检修拉起轿厢，（假如实在拉不起来，就搬走一部分砝码）11、最后，限速器开关复位操作：在主菜单上按"ok"键一次，显示"10",按OK键一次，显示"101",在按↑键直到显示125,按OK键一次，显示"1250",按↑键一次，显示"1251"，按OK键一次，限速器开关就复位。
迅达3300AP操作手册
迅达3300AP无机房3300AP（版本），有四个按钮，分别是“ESC ↓↑OK”，四个键。
查故障：1、在标准显示状态下，按OK一次，显示"10"2、按↑键 4次，显示"50"3、按OK键，显示"50 0"4、按↑键，显示 "50 1"5、按0K键，就能查看最近的故障代码；按↓键，直到显示"E0****",再按↓显示"E1****",依次类推。
E0表示最新的故障。
6、清除故障方法：在显示"e*****"时，一直按住OK键约3秒，显示“-------"，说明清除故障成功。
限速器试验（刹车试验）,注意：以下步骤前，先将107改为1（关闭称重），机房检修盒插上。
1、1、在标准显示状态下，按OK一次，显示102、按↑键一次，显示"20 0"3、按↑键一次，显示"20 1"4、按OK键5、显示”20 －－"，同时电梯跑到最顶层，开门后，6、按↑键直到显示"20 75",按OK键，同时显示"75 1"7、门开始关闭，之后显示"75 2"8、打机房检修，并按”下行键“，待电梯蜂鸣器长响后，按DBV键，刹车。
如果成功会显示"75 1"9、按ok键确认，显示"20 1"，按↑键，显示"20 0",按OK键，显示”20“，再按"esc"退回返回主菜单。
10、刹车完后，机房检修拉起轿厢，（如果实在拉不起来，就搬走一部分砝码）11、最后，限速器开关复位操作：在主菜单上按"ok"键一次，显示"10",按OK键一次，显示"101",在按↑键直到显示125,按OK键一次，显示"125 0",按↑键一次，显示"125 1"，按OK键一次，限速器开关就复位。
迅达电梯3300故障代码教材
8 附录B：故障代码图例：C1,C2,C3, --故障原因1，2，3A1,A2,A3, --解决行动1，2，30001 电梯致命故障电梯持续死机，无法操作。
注意，该故障代码经常跟随其他故障代码一起出现。
C1，多种原因A1，通过检查电梯故障表，找到先前的故障信息，以确定故障的关键原因。
0002 安全回路安全回路意外断开或没有按程序闭合。
C1，安全回路意外断开（例如，当电梯在运行中）A1，检查安全回路断开处的接触点。
检查SMIC上110V的保险丝。
C2，安全回路没有按预计闭合。
当所有厅轿门关闭后，安全回路应该随之闭合。
A2，检查门触点的安全回路。
检查参数（CF03 PA13）门关闭与安全回路闭合之间的延时时间。
0003 超载C1：轿厢超载A1：轿厢减磅C2：称重装置错误信号A2：检查称重装置和相关接线。
如果有信号但测量不准，重做称重校准。
0005 没有电源0008 保留/独立状态0012 无授权因没有SIM卡或使用非法的SIM卡，电梯停止运行。
C1：没有迅达公司的SIM卡，或使用了其他电梯的SIM卡A1：检查SIM卡是否插好，SIM卡是否与电梯原配。
检查SIM卡出错信息（#19xx）使用正确的SIM卡。
0017 版本号不吻合C1：SIM卡合法，但与SCIC EEPROM内部存储的COMM号不匹配。
SIM卡发错或SCIC是从其他电梯上拿来的。
A1：换上专为该台电梯定制（特别配置）的SIM卡。
每台电梯的SCIC与SIM卡是配套的并且是唯一的。
0018 SIM卡的数据不完整C1：虽然SIM卡可读，但数据已被破坏（错误的文件长度等）A1：换SIM卡。
0019 ‘看门狗’（监测软件）重起硬件或软件初始化，电梯送电等都会使‘看门狗’软件重起。
C1：主控软件的内部程序问题。
A1：更新主控软件的软件版本（请先与瑞士Locarno联系，取得R&D允许）0020 安全回路被短接安全回路无法安预计断开（例如，在开门时）C1：安全回路被短接（例如，轿门或厅门）A1：检查安全回路（例如，接头处）是否有短接线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3300电梯资料
00:锁梯 01：正常 02:独立
03：消防 04：消防运行 05：应急电源
06：地震 10：司机 11：无称重
39：超载 40：SIM卡无效 51：安装运行
52：配置模式 53：机房检修 54：轿顶检修
59：学习模式 60：轿顶 61：限速器
71：超温 72：校正 73：轿门
75：底坑安全回路 42:称重没关
线号代码编号：
KP：缓冲器开关.(包括：底坑对重缓冲器KPG、张紧轮开关。
) JBF：消防开关
JNFF：消防员开关
JAB：锁梯
KBV:1.2脚限速器开关
KTC：轿门触点
LON:外呼
SKS：地坑安全回路（包括：1.2脚地坑，主机下急停。
2.3脚层门）SKC：轿顶安全回路（轿顶安全开关、安全钳，限速器）+检修KV、KTC-*层门触点
LMI：称重接口LMG：称重传感器
控制柜基本调试功能:
101:复位105：安装运行
107：称重110：选层
116：井道平层学习
40 选1进入调试
CF00 外呼学习
CF01 楼层设置
CF02 PA1 PA2 PA3分别是锁梯、消防基站楼层设置
CF03 PA21 强制关门
CF06 PA4 轿厢操作板灵敏度设置
CF08 PA7 提前开门
CF15 自学习
CF16 PA14 VL1 如果检修向一个方向走使用
CF16 PA35 调速度
CF15 轿厢操作盘配置
CF40 L1（L1代表楼层在1楼）PA21 VL049(锁梯)
PA22 VL099 (消防) CF28 PA4 配置钢带从头到尾除掉第一位向后五位数
CF４PA５改时间
故障代码：
0002 安全回路意外打开
0003 称重超载
0020 当门打开时，安全回路未打开（特别注意门触点）
0022 在平层中轿厢控制器发生故障(检查SUET)
0031 学习运行中故障（招回控制打开或按下了急停、安全回路）0301 门没在12秒内关闭（检查KNE-S线路及门机）
0302 门没在12秒内打开
0313 平层感应器的PHS或KTZ磁开关
0314 提前开门故障，平层感应器中间磁感应器KUET/PHUET
称重故障段
1102 所测轿厢载重错误（CLC是否关掉，检查CLC触点用线路）1103 同上
1104 SCIC板上的DIP开关1处于ON状态（称重关闭）
1105 CLC未校正
SIM卡故障段
1902 打开SIM卡上不存在的文件。
平层故障段
2002 在学习中，向下学习与向上学习楼层数不一致
2003 同上（检查KS／PHS）
2007 控制装置要求在定位模式下运行，但轿厢不处在平层状态2060 两个楼层行程小于最小所容纳距离
2061 最后检测平层插板的长度超过允许公差
主机故障段
2315 电机失速
2316 电机过热
2345 变频器过热
2354 制动电阻
2357 机械抱闸KB/KB１
2371 机械抱闸触点KB１
2376 超过再平层距离
2709 提前开门或平层超出速度限制0.3m/s 2710 SUET提前开门或平层超出速度限制0.3m/s 3101—3109 SGC轿厢安全钳相关故障、3110—3114 AOS轿厢上行超速保护3115—3119 HBU上行单边抱闸制动能力相关故障3120—3124 HBD下行单边抱闸制动能力相关故障3125—3128 RTL运行时间限制相关故障3129—3133 FBU上行双边抱闸制动能力相关故障3134—3138 FBD下行双边抱闸制动能力相关故障3139—3144 CWB 对重平衡相关故障3145—3146 SMDO开门速度相关故障3147—3153 SGCE空轿厢安全钳相关故障3154—3157 KNU KNE顶部相关故障3158—3161 KND KNE底部相关故障3162—3165 CIB轿厢对缓冲器的冲击相关故障
安全回路段
3501—3510 安全回路底坑门锁未激活或缺失。
