《工厂供电》试题库(第二章)38947
(完整word版)《工厂供电》试题、考试题、习题库及参考答案
史上最全《工厂供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所,电压的升高或降低是通过（变压器）来完成。
2、将发电厂的电能送到负荷中心的线路叫（输电)线路。
3、将负荷中心的电能送到各用户的电力线路叫（配电)线路.4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有(电压、频率、波形、供电连续性)。
6、负荷曲线是一种反应（电力负荷随时间变化情况)的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）。
8、计算负荷是按（发热条件)选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）.10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。
11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区（原有电源电压等级）,通常工厂总降变电所的供电压等级为35—110千伏。
14、工厂的低压配电电压主要依据(工厂用电设备的性质）来决定。
15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心)是最基本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法.17、主电路图中的主要电气设备应采用(国家规定的图文符号)来表示。
18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。
30、在电源进线的专用计量柜上,必需装设计算电费用的三相（有功和无功）电度表。
31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。

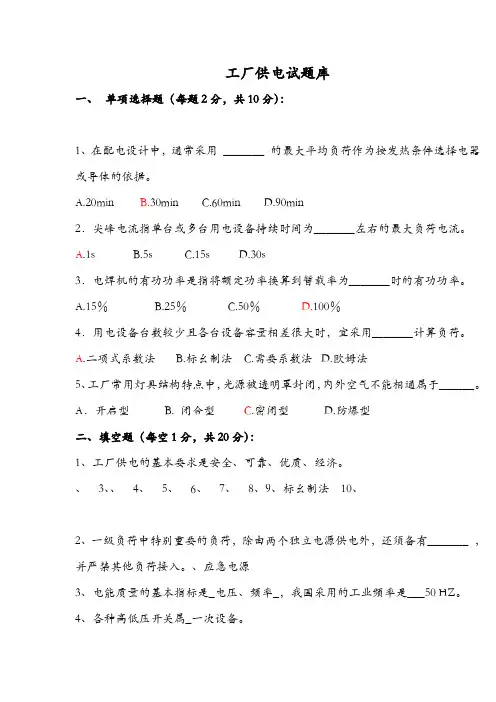

工厂供电试题库及答案
工厂供电试题库一、单项选择题（每题2分，共10分）：1、在配电设计中，通常采用_______ 的最大平均负荷作为按发热条件选择电器或导体的依据。
A.20minB.30minC.60minD.90min2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。
A.1s B.5s C.15s D.30s3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率。
A.15％ B.25％ C.50％ D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。
A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______。
A．开启型 B. 闭合型C.密闭型 D.防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要求是安全、可靠、优质、经济。
、3、、4、5、6、7、8、9、标幺制法10、2、一级负荷中特别重要的负荷，除由两个独立电源供电外，还须备有_______ ，并严禁其他负荷接入。
、应急电源3、电能质量的基本指标是_电压、频率_，我国采用的工业频率是___50 HZ。
4、各种高低压开关属_一次设备。
5、跌落式熔断器属于非限流式熔断器。
6、防雷装置所有接闪器都必须经引下线与接地装置相连。
7、继电保护装置的基本要求是：选择性、速动性、灵敏性、可靠性。
8、真空断路器适用于频繁操作、安全要求较高的场所。
9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。
10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过电流互感器和电压互感器完成的。
三、名词解释（每题6分，共30分）：1、什么叫电力系统？2、什么是尖峰电流?3、什么叫无限大容量的电力系统?4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打×）（每题1分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。
工厂供电期末必考题.doc
工厂供电期末必考题史上最全《工厂供电》试题、考试题、习题库及参考答案填空题1.决定供电质量的主要指标有（电压、频率、波形、供电连续性）。
2.负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。
3.计算负荷是按（发热条件）选择电气设备的假定负荷。
4.决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则。
5.电源为无限大容量时，外电路所引起的功率改变对电源微不足到，电源的（电压和频率）保持不变而恒定。
6.对称分量法是将一个（不对称）三相电流或电压分解成三个对称电流和电压系统。
7.工厂变电所主接线方案的基本要求有四条（安全性、可靠性、灵活性、经济性）8.外部过电压主要是由（雷击）引起的。
9. 1000V以下的供电系统，总容量在100KVA以上的变压器接地装路电阻（RW4欧姆）10.保护接地分为三种（IT系统、TN系统、TT系统）11.我国现阶段各种电力设备的额定电压有三类（100V以下、高于100V 而低于1000V> 高于1000V）o12.在我国电力系统中，110KV以上高压系统多采用（中性点直接接地）运行方式13.在我国电力系统中，6.35KV中压系统首选（中性点不接地）运行方式。
14.工厂企业变电所按其在供电系统中的作用和地位分为（总降压变电所和车间变电所）选择题1、中性点经消弧线圈接地运行方式一般采用（A ）方式。
A、过补偿B、欠补偿C、全补偿D、任意2、下面说法正确的是（C ）oA、由于系统运行方式改变及负荷缓慢变化B、产生的电压变化叫电压偏差C、由于负荷急剧变化产生的电压变化叫电压偏差D、由于系统运行方式改变及负荷缓慢变化产生的电压变化叫电压波动3、短路保护的操作电源可取自（B ）。
A、电压互感器B、电流互感器C、空气开关D、电容器4、过电流保护装路为了保证装路具有足够的反应故障能力，其最小灵敏度要求KSminN （A ）。
A、1.5B、0.5C、1D、25、以下接地方式属于保护接地的系统是（B ）。
工厂供电试题及答案库
工厂供电试题库一、单项选择题（每题2分，共10分）：1、在配电设计中，通常采用_______ 的最大平均负荷作为按发热条件选择电器或导体的依据。
A.20minB.30minC.60minD.90min2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。
A.1sB.5sC.15sD.30s3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率。
A.15％B.25％C.50％D.100％4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。
A.二项式系数法B.标幺制法C.需要系数法D.欧姆法5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______。
A．开启型 B. 闭合型 C.密闭型 D.防爆型二、填空题（每空1分，共20分）：1、工厂供电的基本要求是_______，_______，_______，_______。
2、一级负荷中特别重要的负荷，除由_______个独立电源供电外，还须备有_______ ，并严禁其他负荷接入。
3、电能质量的基本指标是_______和_______，我国采用的工业频率是_______ HZ。
4、各种高低压开关属_______次设备。
5、跌落式熔断器属于_______熔断器。
6、防雷装置所有接闪器都必须经过_______与________相连。
7、继电保护装置的基本要求是：______、_______ 、________ 、可靠性。
8、_______断路器适用于频繁操作、安全要求较高的场所。
9、在三相短路电流常用的计算方法中，______适用于多个电压等级的供电系统。
10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过_______和_______完成的。
三、名词解释（每题6分，共30分）：1、什么叫电力系统？2、什么是尖峰电流3、什么叫无限大容量的电力系统4、什么叫过电压？5、什么是光通量、发光强度、照度和亮度？四、判断题（正确打√，错误打×）（每题1分，共10分）：1、变电所与配电所的区别是变电所有变换电压的功能。
工厂供电习题2
工厂供电习题2《工厂供电》习题2一、单选题1.中断供电造成人身伤亡、重大设备损失、产品报废，给政治、经济带来重大电力负荷损失为（）。
a、一次负载B，二次负载c、三级负荷d、四级负荷2.电源线短路造成的有害影响为（）。
a、电磁效应，集肤效应B，集肤效应，热效应c、电动效应、热效应d、电动效应、电磁效应3.如果（）电源中断，将造成人员伤亡或重大政治经济损失。
a、一次负载B，二次负载c、重要负荷d、三级负荷4.问题5如果（）中断供电，将造成巨大的政治和经济损失。
a、一次负载B，二次负载c、重要负荷d、三级负荷5.（）对电源没有特殊要求。
a、一级负荷b、二级负荷c、重要荷载D，三级荷载6.电力系统中，最常见的故障是（）。
第1页，共5页a、断路b、短路c、过电压和过电流7.高压电力线路接线方式中，由变配电所高压母线上引出的每路高压配电干线多个车间变电站或负载点沿线路连接。
上述描述中的接线模式为（）。
a、径向接线B、干线接线C、环形接线D、开环接线8.某一段电力线路两端电压的向量差称为______，线路两端电压的幅值差称为______，施加在工厂电气设备上的电压偏离电网的额定电压，称为__。
（）a、电压损失，电压降，电压偏移b、电压偏移，电压降，电压损失c、电压降，电压偏移，电压损失d、电压降，电压损失，电压偏移9.常见的高压开关设备包括；其中必须与高压熔合断器配合来切除短路故障。
（）a、高压隔离开关、高压负荷开关、高压断路器、高压负荷开关B、高压断路器、高压负荷开关、自动空气开关、高压断路器C、自动空气开关、闸刀开关、高压负荷开关、高压负荷开关D、自动空气开关、，高压负荷开关，高压隔离开关，高压隔离开关二、多项选择题1.电气设备中常见的灭弧方法有（）。
a、冷却灭弧B、SF6灭弧C和增加供电容量第2页共5页d、真空灭弧2.短路电流对供电系统的危害有（）。
a、电压骤降b、电磁干扰c、三,。
部分线路停电D，其他设备损坏对称短路包括（）。
史上最全《工厂供电》试题、考试题、习题库及参考答案
史上最全《工厂供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完成。
2、将发电厂的电能送到负荷中心的线路叫（输电）线路。
3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。
4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。
6、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）。
8、计算负荷是按（发热条件）选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。
10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。
11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。
15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则。
16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法。
17、主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。
18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。
30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。
31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。
工厂供电考试题与答案
工厂供电1.1 电力系统的组成要素（1-10）1.电力系统由电厂、电网、用户三部分组成。
（对）2.电力系统由发、变、输、配、用五部分组成。
（对）3.变电，包括升压变电、降压变电。
（对）4.电网的作用是将电能从发电厂从输送、并分配到电能用户。
（对）5.电网由电力线路、变配所组成。
（对）6.电力线路按其架设方法可分为架空线路和电缆线路。
（对）7.变配所是配电所的别称。
（错）8.配电所是改变电压的地方。
（错）9.变电所是分配电能的地方。
（错）10.电能最大的用户是同步电动机。
（错）1.2 电力系统的额定电压（11-20）11电能的质量指标有：A．电压B．频率C．电流D．功率【答案：A，B】12电网额定电压是指线路的额定电压。
（对）13负载的额定电压与线路的额定电压不同。
（错）14发电机的额定电压比线路的额定电压高出（）A．1%B．3%C．5%D．10%【答案：C】15变压器原边接线路时额定电压与线路额定电压不同。
（错）16变压器原边接发电机时额定电压与发电机的不同。
（错）17变压器副边接负载时额定电压比负载的高出A．1%B．3%C．5%D．10%【答案：C】18. 变压器副边接线路时额定电压比线路的高出A．1%B．3%C．5%D．10%【答案：D】19 线路的额定电压是指线路首端、末端的平均电压。
（对）20 同一电压线路一般允许的电压偏差是±10%。
（错）1.3 电力系统的中运方式（21-31）21电力系统的中运方式分为中点接地、中点不接地两大类。
（对）22中点接地系统的可靠性较好。
（错）23中点不接地系统的经济性较差。
（对）24中性点不接地系统包括中点不接地、中点经阻抗接地两种。
（对）25小电流接地方式包括中点不接地一种。
（错）26大电流接地方式包括中点接地一种。
（对）27中点不接地系统发生单相接地时，两个完好相的首端电位都升高到线电压水平。
（对）28中性点经消弧线圈接地的电力系统在单相接地时，其他两相对地电压不会升高到线电压。
工厂供电(第二章)习题
工厂供电(第二章)习题工厂供电第二章第章工厂的电力负荷及其计算2019/3/301第一节工厂的电力负荷与负荷曲线 第二节三相用电设备组计算负荷的确定第三节单相用电设备组计算负荷的确定 第四节工厂的计算负荷及年耗电量的计算 第五节尖峰电流及其计算2019/3/302第一节工厂的电力负荷与负荷曲线一、工厂电力负荷的分级及其对供电电源的要求电力负荷又称电力负载 一是指耗用电能的用电设备或用户，重要负荷、一般负荷、动力负荷、照明负荷等。
另一是指用电设备或用户耗用的功率或电流大小，轻负荷（轻载）、重负荷（重载）、空负荷（空载）、满负荷（满载）等。
2019/3/30 3(一) 工厂电力负荷的分级(1) 一级负荷中断供电将造成人身伤亡者，或者中断供电将在政治、经济上造成重大损失者。
当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所不允许中断供电的负荷，应视为特别重要的负荷。
(2) 二级负荷中断供电将在政治、经济上造成较大损失者。
(3) 三级负荷一般电力负荷，所有不属于上述一、二级负荷者均属三级负荷。
2019/3/304(二) 各级电力负荷对供电电源的要求 (1) 一级负荷对供电电源的要求由两路电源供电，当其中一路电源发生故障时，另一路电源应不致同时受到损坏。
特别重要的负荷，除上述两路电源外，还必须增设应急电源。
严禁将其他负荷接入应急供电系统。
常用的应急电源有：1) ) 独立于正常电源的发电机组；2) )供电网络中独立于正常电源的专门供电线路；3) 蓄电池；4) 干电池。
2019/3/30 5(2) 二级负荷对供电电源的要求由两回路供电，供电变压器也应有两台，但这两台变压器不一定在同一变电所。
(3) 三级负荷对供电电源的要求对供电电源无特殊要求。
二、工厂用电设备的工作制(1) 连续工作制设备如通风机、水泵、空气压缩机和照明灯等。
(2) ( ) 短时工作制设备如机床上的某些辅助电动机（例如进给电动机）。
工厂供电试题考试题习题库及参考答案
供电试题、考试题、习题库与参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过〔变压器〕来完成。
2、将发电厂的电能送到负荷中心的线路叫〔输电〕线路。
3、将负荷中心的电能送到各用户的电力线路叫〔配电〕线路。
4、在电力系统的内部，应尽可能的简化〔电压〕等级，减少〔变电〕层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有〔电压、频率、波形、供电连续性〕。
6、负荷曲线是一种反响〔电力负荷随时间变化情况〕的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的〔代数平均值〕。
8、计算负荷是按〔发热条件〕选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有〔两个以上的独立电源供电〕。
10、环形供电系统在构造上一般采用〔双电源手拉手的环形构造〕。
11、供电部门征收电费将用户的〔功率因数〕做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的〔无功功率〕以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区〔原有电源电压等级〕，通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据〔工厂用电设备的性质〕来决定。
15、决定总降压变电所和车间变电所通用的原那么，其中〔靠近负荷中心〕是最根本原那么。
16、确定负荷中心可以用〔直观的负荷指示图〕来粗略的制定，也可以用类似于力学的重心的方法。
17、主电路图中的主要电气设备应采用〔国家规定的图文符号〕来表示。
18、单母线分段方式适用于〔一、二级负荷〕比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为〔0.5级〕，且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将〔测量和保护〕混用。
30、在电源进线的专用计量柜上，必需装设计算电费用的三相〔有功和无功〕电度表。
31、高压配电网和低压配电网的接线方式有三种〔放射式、树干式和环形〕。
《工厂供电》试题库(第二章)
《工厂供电》试题库(第二章)工厂电力负荷及其计算一、填空题1、年最大负荷Pmax就是。
答案：全年中负荷最大的工作班内消耗电能最大的半小时平均功率2、电力负荷的两个含义，一是指，二是指。
答案：耗用电能的用电设备或用户、用电设备或用户耗用的功率或电流大小3、电力负荷根据对供电可靠性的要求及中断供电造成的损失或影响程度分为级。
答案：三4、工厂用电设备，按其工作制分三类：、、。
答案：连续工作制，短时工作制，断续周期工作制5、一类负荷对供电电源的要求是供电；二类负荷对供电电源的要求是供电；而三类负荷对供电电源。
答案：两个独立电源，两回线路，无特殊要求6、目前计算负荷的方法有、、三种方法。
答案：需要系数，二项式，利用系数7、我国供电企业对工业用户的收费采用的是“ ”，一部分叫，是按所装用的容量来计费，另一部分叫，是按每月实际耗用电能KWh来计算电费。
答案：两部电费制，基本电费，主变压器，电度电费8、在我国《供电营业规则》中规定，用电企业的功率因素cos 小于时，必须进行补偿；对变电所高压侧的功率因素cos 必须。
答案：0.85，0.959、尖峰电流Ipk用来选择和、整定继电保护装置及检验电动机自起动条件等。
答案：熔断器，低压熔断器10、工厂电容补偿的方式有、、。
答案：低压侧分组补偿，低压侧集中补偿，高压侧补偿11、补偿电容的接线形式有、。
答案：三角形接线，星形接线Y12、单相设备接于相电压时的等效三相设备容量Pe是。
答案：最大相设备容量的3倍。
13、负荷持续率是表示工作制运行的设备工作特性的物理量，一行车电动机PN=5kW，εN=15%，负荷计算时，要求换算到ε=25%下的功率是答案：断续周期，3.87kW13、进行负荷计算的主要任务和目的是：，作为按发热条件选择变压器、线路及电器元件的依据；(2) 作为计算电压波动和选择保护设备的依据；(3) ，作为计算电能消耗和选择补偿装置的依据。
答案：确定计算负荷，计算尖峰电流，计算最大负荷班的平均负荷14、为选择电气设备时所确定的某一假想的持续负荷、称为，通常采用30min最大负荷的平均值作为。
史上最全工厂供电试题、考试题、习题库及参考答案
1 史上最全《工厂供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）（变压器）来完成。
2、将发电厂的电能送到负荷中心的线路叫将发电厂的电能送到负荷中心的线路叫（输电）（输电）线路。
3、将负荷中心的电能送到各用户的电力线路叫将负荷中心的电能送到各用户的电力线路叫（配电）（配电）线路。
4、在电力系统的内部，应尽可能的简化在电力系统的内部，应尽可能的简化（电压）（电压）等级，减少等级，减少（变电）（变电）层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有决定供电质量的主要指标有（电压、频率、波形、供电连续性）（电压、频率、波形、供电连续性）。
6、负荷曲线是一种反应负荷曲线是一种反应（电力负荷随时间变化情况）（电力负荷随时间变化情况）的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）（代数平均值）。
8、计算负荷是按计算负荷是按（发热条件）（发热条件）选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有（工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）两个以上的独立电源供电）。
1010、、环形供电系统在结构上一般采用（环形供电系统在结构上一般采用（双电源手拉手的环形结构）双电源手拉手的环形结构）。
1111、、供电部门征收电费将用户的（供电部门征收电费将用户的（功率因数）功率因数）做为一项重要的经济指标。
1212、、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。
1313、、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变电所的供电压等级为35-110千伏。
1414、、工厂的低压配电电压主要依据（工厂的低压配电电压主要依据（工厂用电设备的性质）工厂用电设备的性质）来决定。
工厂供电试题库
工厂供电试题库Last revision on 21 December 2020第一章概论一、填空题1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点，一种是中性点，再有一种是中性点。
我国220/380V低压配电系统广泛采用中性点运行方式。
答案：不接地，经消弧线圈接地，直接接地，直接接地2、变电站的任务是。
答案：接受电能，变换电压，分配电能3、电力系统是由、和组成。
答案：发电厂，变电所，电力用户4、工厂供电是指。
答案：工厂所需电能的供应和分配5、对工厂供电的基本要求是：。
答案：安全，可靠，优质，经济6、配电所的任务是。
答案：接受电能、分配电能7、和是衡量电能质量的两个基本参数。
答案：电压，频率8、中性线（N线）的三大功能是、、。
答案：接用额定电压为系统相电压的单相用电设备，传导三相系统中的不平衡电流和单相电流，减小负荷中性点的电位偏移9、保护线（PE线）的功能是。
答案：保障人身安全、防止触电事故用的接地线10、保护中性线（PEN）兼有和的功能。
答案：中性线（N线）、保护线（PE线）11、当不接地系统发生单相短路时，其它两相电压将，其对地电容电流。
答案：升高3倍，升高3倍12、低压配电系统按保护接地形式分为，，。
答案：TN系统，TT系统，IT系统13、发电机额定电压规定高于；当变压器直接与发电机相连时，其一次绕组额定电压应；当变压器连接在线路上时，其一次绕组额定电压应。
答案：线路电压5%~10%，与发电机额定电压相同，相线路额定电压相同14、电力系统中性点即是和的中性点。
答案：发电机，变压器15、二、判断题1、在TN-C方式供电系统中，干线上必须安装漏电保护器。
（）答案：2、变电所与配电所的区别是变电所多了变换电压的功能。
（）答案：3、中性点接地是保护接地。
（）答案：4、因整个线路允许10％的电压降，故发电机的额定电压高于线路额定电压10％。
（）答案：三、单选题1、在低电压配电系统的接地形式中，会产生电磁干扰的是。
工厂供电习题答案第2章_百度文库.
第2章负荷预测2-1 什么叫负荷曲线？有哪几种？与负荷曲线有关的物理量有哪些？答：负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。
负荷曲线按负荷的功率性质不同，分有功负荷和无功负荷曲线；按时间单位的不同，分日负荷曲线和年负荷曲线；按负荷对象不同，分用户，车间或某类设备负荷曲线。
与负荷曲线有关的物理量有：年最大负荷和年最大负荷利用小时；平均负荷和负荷系数。
2-2 什么叫年最大负荷利用小时？什么叫年最大负荷和年平均负荷？什么叫负荷系数？答：年最大负荷利用小时是指负荷以年最大负荷持续运行一段时间后，消耗的电能恰好等于该电力负荷全年实际消耗的电能，这段时间就是最大负荷利用小时。
年最大负荷指全年中负荷最大的工作班内（为防偶然性，这样的工作班至少要在负荷最大的月份出现2～3次）30分钟平均功率的最大值，因此年最大负荷有时也称为30分钟最大负荷。
负荷系数是指平均负荷与最大负荷的比值。
2-3 什么叫计算负荷？为什么计算负荷通常采用30min最大负荷？正确确定计算负荷有何意义？答：计算负荷是指导体中通过一个等效负荷时，导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等，该等效负荷就称为计算负荷。
导体通过电流达到稳定温升的时间大约为(3~4，为发热时间常数。
对中小截面的导体，其约为10min左右，故截流倒替约经 30min后达到稳定温升值。
但是，由于较大截面的导体发热时间常数往往大于10min，30min还不能达到稳定温升。
由此可见,计算负荷 Pc实际上与30min最大负荷基本是相当的。
计算负荷是供电设计计算的基本依据。
计算符合的确定是否合理，将直接影响到电气设备和导线电缆的选择是否合理。
计算负荷不能定得太大，否则选择的电气设备和导线电缆将会过大而造成投资和有色金属的浪费;计算负荷也不能定得太小，否则选择的电气设备和导线电缆将会长期处于过负荷运行，增加电能损耗，产生过热，导致绝缘体过早老化甚至烧毁。
工厂供电试题考试题习题库及参考答案
供电试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所,电压的升高或降低是通过变压器来完成;2、将发电厂的电能送到负荷中心的线路叫输电线路;3、将负荷中心的电能送到各用户的电力线路叫配电线路;4、在电力系统的内部,应尽可能的简化电压等级,减少变电层次,以节约投资与降低运行费用;5、决定供电质量的主要指标有电压、频率、波形、供电连续性;6、负荷曲线是一种反应电力负荷随时间变化情况的曲线;7、在近似计算中有时要用到线路平均额定电压,它是线路两端变压器两端电压的代数平均值;8、计算负荷是按发热条件选择电气设备的假定负荷;9、工厂供电系统对第一类负荷要求必需有两个以上的独立电源供电;10、环形供电系统在结构上一般采用双电源手拉手的环形结构;11、供电部门征收电费将用户的功率因数做为一项重要的经济指标;12、提高自然功率因数的方法就是采用降低备用电设备所需的无功功率以改善其功率因数的措施;13、一个地区的供电电压主要决定于地区原有电源电压等级,通常工厂总降变电所的供电压等级为35-110千伏;14、工厂的低压配电电压主要依据工厂用电设备的性质来决定;15、决定总降压变电所和车间变电所通用的原则,其中靠近负荷中心是最基本原则;16、确定负荷中心可以用直观的负荷指示图来粗略的制定,也可以用类似于力学的重心的方法;17、主电路图中的主要电气设备应采用国家规定的图文符号来表示;18、单母线分段方式适用于一、二级负荷比重较大,供电可靠性要求较高的车间变电所;19、连接计费用电度表的互感器准确度应为级,且规定不与保护、测量等回路共用;20、在变压系统中不同准确度的电流互感器其二次侧一般不将测量和保护混用;30、在电源进线的专用计量柜上,必需装设计算电费用的三相有功和无功电度表;31、高压配电网和低压配电网的接线方式有三种放射式、树干式和环形;32、工厂低压配电系统接线方式有放射式、树干式、混和式和环形等方式;33、工业企业的户外配电网结构最常见的便是架空线和电缆;34、电缆沟敷线深度不得小于m;35、车间线路的室内配线线路多采用绝缘导线,但配电干线多采用祼导线;36、为提高供电可靠性和利用性环网供电被证明特别适合城市住宅小区或生产区的供电;37、对于环网供电单元来说利用负荷开关+限流熔断器保护效果更好;38、变压器的铁芯有两种基本结构芯式和壳式,铁芯本身由铁芯柱和铁轭两部分组成;39、变压器温度升高是以环境温度为+40度做为参考,我国规定绕组的温升限值为65度;40、将两台变压器或多台变压器的一次侧及二次侧同极性的端子之间通过一母线分别互相连接叫变压器的并列运行;41、变压器在运行中内部损耗包括铜损和铁损两部分;42、互感器的功能主要用于电量的测量和继电保护;43、电力系统中出现最多的故障形式是短路;44、电源为有限容量时,电源的阻抗就不能忽略;45、电源为无限大容量时,外电路所引起的功率改变对电源微不足到,电源的电压和频率保持不变而恒定;46、对称分量法是将一个不对称三相电流或电压分解成三个对称电流和电压系统;47、导体通过短路电流时产生的热量全部用于使导体温度升高;48、继电保护装置就是反应于供电系统中电气元件发生故障或不正常运行状态,并动作于断路器或反应信号的一种自动装置;49、电力系统中过电压使绝缘波动造成系统故障,过电压包括内部过电压和外部过电压两种;50、将电能转化为光能的器具称为电光源;51、工厂变电所主接线方案的基本要求有四条安全性、可靠性、灵活性、经济性52、电力负荷分三类Ⅰ类负荷、Ⅱ类负荷、Ⅲ类负荷53、我国规程规定：电流互感器的电流误差为±10℅、相位差不得大于7度;54、过电流保护装置分两种为：定时限、反时限;55、当电流保护时限大于1S时要求装设速断保护;56、架空线路的单相接地保护采用电流互感器同极性并联联构成的零序电流滤过器;57、单相接地保护是利用系统发生单相接地时所产生的零序电流来实现的;58、当三相系统任一相发生完全接地时接地相对地电压为零,其他两相对地电压升高√3倍59、变压器的保护有过电流、速断、过负荷、瓦斯保护、纵联差动保护60、瓦斯保护主要用来监视变压器油箱内故障;61、对于总降变压器一般还装设纵差保护作为主保护62、变压器内部故障有相间短路、绕组轧简短路、单相接地短路63、高压电机的保护有电流速断保护、过负荷保护、纵差保护64、在电力系统中过电压包括内部过电压和外部过电压两种;65、内部过电压分为操作过电压、弧光接地过电压、铁磁谐振过电压67、外部过电压主要是由雷击引起的;68、1000V以下的供电系统,总容量在100KVA以上的变压器接地装置电阻R≤4欧姆69、保护接地分为三种IT系统、TN系统、TT系统70、发电一般在发电厂中进行;71、电能是经过人们加工的二次能源;72、电力设备在额定电压下运行、其技术与经济性能最佳;73、我国现阶段各种电力设备的额定电压有三类100V以下、高于100V而低于1000V、高于1000V;74、用电设备的端电压一般允许在其额定电压±5℅以内变化;75、变压器的额定电压为各绕组的电压值;76、在我国电力系统中,110KV以上高压系统多采用中性点直接接地运行方式77、在我国电力系统中,6-35KV中压系统首选中性点不接地运行方式;78、工厂企业变电所按其在供电系统中的作用和地位分为总降压变电所和车间变电所79、两台变压器的备用方式有明备用和暗备用;80、高压断路器的控制回路按其控制地点分有就地控制和集中控制两种;81、架空线路采用裸导线架设在杆塔上;82、电缆是一种特殊的导线,由导电芯、铅皮、绝缘层和保护层组成;83、电缆终端头分户内型和户外型84、绝缘导线的敷设方式有明敷和暗敷两种85、变压器工作原理是建立在电磁感应原理基础上;86、铁心是变压器磁路的主体部分87、绕组是变压器电路的主体部分;88、电力系统中应用最广泛的电力变压器是双绕组、油侵自冷变压器89、根据变压器的高、低压绕组的相对位置,绕组分为同心式和交叠式两种90、三相变压器同一侧的三个绕组有星形连接、三角形连接、和曲线连接三种接线方式;91、高压负荷开关是一种可以带负荷分、合电路的控制电器92、隔离开关没有专门的灭弧装置,不能断开负荷电流和短路电流93、交流装置中A、B、、C三相涂色为黄、绿、红94、接触器按所控制电路的电源种类分交流接触器和直流接触器两种;95、高压成套配电装置也叫高压开关柜96、“五防”柜从电气和机械联锁上采取了措施,实现高压安全操作程序化,防止了误操作,提高了安全性和可靠性;97、通常对母线电压调整的要求有逆调压、恒调压、顺调压三种方式98、并联电容器组设置灵活、可在无功负荷附近设置,从而减少远距离输送无功的网损;99、电网谐波的产生主要在于电力系统中存在各种非线性元件习题二、选择1、某工厂有一台10千伏,500千瓦的备用发电机组,该发电机的额定电压是D ;A、10KVB、C、11KVD、2、按电力网的供电范围分为D输电网;A、近距离,远距离B、高,中,低C、水力,火力,核能D、区域,地方3、电能生产输送、分配及应用过程在C 进行;A、不同时间B、同一时期C、同一瞬间D、以上都不对4、输配电线路和变压器上的损耗称为 B ;A、铁损和铜损B、网络损耗C、附加损耗D、线路损耗5、中性点经消弧线圈接地系统称为A ;A、小电流接地系统B、大电流接地系统C、不接地系统D、直接接地系统6、中性点经消弧线圈接地运行方式一般采用A方式;A、过补偿B、欠补偿C、全补偿D、任意7、下面说法正确的是C ;A、由于系统运行方式改变及负荷缓慢变化B、产生的电压变化叫电压偏差C、由于负荷急剧变化产生的电压变化叫电压偏差D、由于系统运行方式改变及负荷缓慢变化产生的电压变化叫电压波动8、短路保护的操作电源可取自B ;A、电压互感器B、电流互感器C、空气开关D、电容器9、过电流保护装置为了保证装置具有足够的反应故障能力,其最小灵敏度要求KSmin≥A ;A、B、C、1 D、210、以下接地方式属于保护接地的系统是B ;A、变压器的中性点接地B、电机的外壳接地C、把一根金属和地线相连11、全国供电规则规定：变压供电的工业用户和变压供电装有带负荷调整电压装置的电力用户其功率因数为C ;A、以上B、以上C、以上 D 以上12、下面说法正确的确是C ;A 高压断路器只起开关作用,不具有保护做用;B 高压隔离开关能用来开断负荷电流和短路电流;C 高压负荷开关可以带负荷分、合电路的控制;D 高压熔断器是开关电器;13、电流互感器在使用过程中必需A ;A 二次侧不得开路B 二次回路装设熔断器C 对于已安装而没有使用的电流互感器不必作处理D 断电保护和测量使用时合用一只14、电压互感器在使用过程中必需A ;A 二次侧不得短路B 二次侧不得接地C 电压互感器端子没的极性D 只能用在计量装置中15、供电系统的架空中性线重复接地的电阻A ;A RE≤10欧B RE≤4欧C RE≤15欧D RE≤2欧16、有载调压的变压器,电压调整幅度为B ;A 无限量调整B 调整幅度不可能很大C 可调到到无限大D 可调到零伏17、对无功功臣率的描述正确的是C ;A 无功功率可以取消B 无功功率P无=UIC 无功功率在建立磁场中作用不能忽略D P无=UI18、光的描述可以用以下指标错误的是D ;A光通量 B 光强 C 光色 D 功率19、抑止高次谐波采用A ;A高通滤波器 B CC振荡器 C 低通滤波器 D 电阻器20、变压器二额定电压是D ;A 二次额定负载下的电压B 一次有额定电流时的电压C 一次有额定电压,二次有额定负载的电压D 一次有额定电压,二次空载时的电压21、零序电流保护的特点是反应D ;A 机间短路B 三相短路C 两相短路D 单机保护22、避雷器是防止电侵入的主要保护设备,应与保护设备A ;A 并联B 串联C 接在被保护设备后23、下列设备在工作中属于工作接地A ;A 避雷器B 电压互感器C 电动机D 变压器外壳24、熔断器与导线各电缆配合保护时,在短路条件下其熔体的额定电流应C ;A 大于等于线路的正常负荷电流B 大于等于线路的最大负荷电流C 小于等于线路的最大允许电流D 小于等于线路的过负荷电流25、低压断路器作电机保护时,其动作电流应大于等于D 电流;A 正常负荷电流B 最大负荷电流C 过负荷电流D 启动电流26、真空断路器适用于D ;A 频繁开断感性负载和容性负载B 频繁开断变压器C 频繁开断变压电动机D 频繁操作容性负载27、最大冲击短路电流一般在短路后C 左右,非周期分量即可衰减完了;A B C D28、中性点不接地系统相接地事故、接地极对地电压为零,非接地极对地电压升高C倍;A 3B 2C √3D 129、中性在不接在系统单个接地时应尽快的找出接地点,否则切断电源,主要是考虑A 要求;A 安全性B 可行性C 经济性D 灵敏度30、母线涂色不正确的说法B ;A 有利于母线散热B 增大截面积C 防止氧化D 有利于区别相序和极性31、对称短路是电力系统中A 短路;A 三相B 二相C 单相D 两极接地32、在触电危险性较大的场所,采用的局部照明电压C ;A 220VB 24VC 36VD 380V33、试验证明,在距单根接地体或故障点C左右的地方,电位趋近于零,称为电气上的大地;A 5mB 10mC 20mD 25m34、当电缆和电气的额定电压在220KV及以下时,其允许最高工作电压为B KV;A B C D35、当电缆和电气的额定电压在330--350KV时,其允许最高工作电压为C KV;A B C D36、联合电力系统在技术和经济上的优越性,错误的说法有：DA 提高供电的可靠性B提高电能的质量C减少系统备用量,提高了设备利用率D 目的是扩大电网规模37、确定额定电压的意义DA 电力系统有确定的电压B所有电器有一个额定电压C 额定电压随意确定D 应该经过充分论证,由国家主管部门确定38、我国现阶段各种电力设备额定电压有三类,不含CA 100V以下B 高于100V,低于1000VC 等于1000VD 高于1000V39、发电机额定电压比线路额定电压AA 高5℅B低5℅ C 相等40、大电流接地系统指AA 中性点直接接地系统B 中性点经消弧线圈接地C 中性点经消电阻接地D 中性点不接地41中性点不接地的系统发生单相接地故障时不变的数据AA 线间电压B 非故障相对地电压C 故障相对地电流D 故障相对地电压42、当电源中性点不接地的系统发生单相接地时CA 三相用电设备正常工作关系受到影响B 设备不能照常运行C设备仍能照常运行D设备内部立即短路43、如果本地区有两种以上可供选择的电源电压,选择供电电压的原则是DA 设备多少B电压高低C企业规模D负荷大小和距离远近44、变电所主接线又称主电路,指的是变电所中的主要电气设备用导线连接而成,不含的电器元件有DA 开关设备B 电力变压器C电压互感器 D 保护用的电流继电器45、总降压变电所高压侧引入、引出线较多时采用BA 内桥式接线B 母线制C 线路—变压器组接线D外桥式接线46 环形接线AA 一般采用开环运行B 一般采用闭环运行C 适用于三级负荷47、三相四线制低压线路的导线多采用BA 三角形排列B 水平排列C 双层排列48、特别适合于城市、住宅小区的供电方式是CA树干式供电B放射式供电C环网供电49、变压器的效率达到最大值是AA铁损等于铜损B铁损大于铜损C铁损小于铜损D不确定50 、白炽灯的特点BA 能量转换效率高B能量转换效率低C发光时可见光多D 寿命长51 380/220V低压供电线路,用电设备接地电阻为：BA RE≤10欧B RE≤4欧C RE≤15欧D RE≤2欧52 供电计量部门采用用电的峰值、平值、谷值电价不同的收费制度,目的是保证电网24小时内用电平衡,要求用户用电时采取AA避峰就谷B避谷就峰C 两者都行D 两者都不行53 供电部门要求用户用电时,功率因数是AA 以上B 及以上C 1D 以下54 输电时,为减少电能损失,导线的截面积应当AA 减少B 增加C 都不是55 高压线路架设,采用最多的线路敷设方法AA 架空线路B 电缆敷设C 地埋电缆D 都不是56 根据经验,10KV以下的低压动力线选择AA 先按发热条件选择截面B 先校验电压损失C 先校验机械强度D 都不对D 决定于物件在眼睛视网膜上形成的像的照度69对于总降变压器一般还装设以下保护作为主保护DA 速断保护B瓦斯继电器保护C欠压保护D纵差保护70变压器的额定电压确定的依据BA变压器的容量B变压器的允许温升 C 负载的容量D负载的接线方式71 在三相四限制的接地中性线上,不允许装接CA电阻 B 电容C熔断器D电感72计算三相电力变电器额定容量的公式是AA S N＝√3U N I NB S N= U N I NC S N= √2 U N I N73电压互感器能将高电压变为便于测量的电压A ,使仪表等与高压隔离;A 100VB 200VC 50V74 二次设备是指对C 的工作进行监、测量、操作和控制的设备A一次设备 B 一、二次设备 C 二次设备75 母线是中间环节,起的作用DA 分开线路B 支撑线路C 过渡电源D 汇总和分配电能76 电力变压器中性点接地属于B 接地;A 保护B 工作C 零接地D 安全接地77 380/220V系统的三相四线制,中线截面为相线的AA．倍B．1倍C．2倍D．3倍.78 电能生产、输送、分配及使用过程在 C 进行;A．不同时间B．同一时间C．同一瞬间D．以上都不对79 变压器二次额定电压是DA．二次额定负载下的电压B．一次有额定电流时的电压C．一次有额定电压,二次有额定负载时的电压D．一次有额定电压,二次空载时电压80．高压断路器的额定开断电流是指断路器CA．开断正常运行的最大负荷电流B．开断最大短路电流C．在规定条件下能开断的最大短路电流有效值D．额定电流的峰值81变压器的接线组别表明A 间的关系;A.两侧线电压相位B.两侧相电压相位C.两侧电流相位82 .三绕组变压器的零序保护是Ｄ和保护区外单相接地故障的后备保护A高压侧绕组；B中压侧绕组；C低压侧绕组；D区外相间故障的后备保护;83.零序保护的最大特点AA 只反映接地故障；B反映相间故障；C反映变压器的内部；D线路故障84.中性点不接地的电力系统,发生单相接地故障时,非故障相电压CA.不变B.升高倍C.升高倍D.升高2倍85.用电设备的额定电压一般与所接网络的额定电压BA.高5%B.相同C.低5%D.低10%86.工厂供电系统对第一类负荷供电的要求是BA．要有两个电源供电; B．必须有两个独立电源供电;C．必须要有一台备用发电机供电;D．必须要有两台变压器供电;87 工厂供电系统对第一类负荷供电的要求是BA．要有两个电源供电;B．必须有两个独立电源供电;C．必须要有一台备用发电机供电必须要有两台变压器供电;88某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是DA．10KVB．C．11KVD．89．某35KV变电所,向较远的工厂供电,其变压器容量为1000KVA二次额定电压为CA．10KVB．C．11KV D．90．大容量大面积10KV供电系统其变压器中性点应C ;A．直接接地B．对地绝缘C．经消弧线圈接地D．经高电阻接地91．对于10KV电网,当接地电流大于D 时,应采取补偿措施;A．5A B．10A C．20A D．30A92．中性点经消弧线圈接地的运行方式,一般采用A 方式;A．过补偿B．欠补偿C．全补偿D．任意93．中性点不接地系统,当一相故障接地时,规定可以继续运行C 小时;A．小时B．1小时- C．2小时D．4小时;94．中性点不接地系统,当一相故障直接接地,另外两相对地电压为原有电压的C 倍;A．1倍B．√2倍C．√3倍D．2倍95．380/220V系统的三相四线制,中线截面为相线的AA．倍B．1倍C．2倍D．3倍.96．塑料护套无铠装电缆敷设的曲率半径R≥D D电缆直径A．25 B．15 C．10 D．697．某变压器其Ud%=,其变压比为K=10/当变压器容量达到额定值时其二次内部阻抗压降BA．450V B．18V C．9V D．36V98．测量变压器的铁损,原边应该加额定电压的A ;A．1倍B．倍C．倍D．倍左右99．变压器短路损耗试验副边电流应该为额定值的A ;A．1倍B．倍C．倍D．倍左右100．大容量高压的变压器应该选用D 接法;A．Y/Y0-12B．Y/Y0-6C．Y0/Y-12 D．Y0/△-11101．两进线长易出现故障的供电线路应采用A 主接线形式;A．内桥B．外桥C．全桥102．SF6断路器的灭弧能力是一般空气断路器的灭弧能力的D 倍;A．10 B．20 C．50D．100103．真空断路器适合于A ;A．频繁操作,开断容性电流；B．频繁操作,开断感性电流；C．频繁操作,开断电机负载；D．变压器的开断;104．户外高压跌落式熔断器的代号是A ;A．RWB．RNC．RM D．RT105．变压器下列缺陷中能够由工频耐压试验考核的是C ;A．线圈匝数间绝缘损伤；B．高压线圈与高压分接引线之间绝缘薄弱；C．高压与低压引线之间绝缘薄弱；D．同相间绝缘薄弱;106．1KV以下的低压系统中性点直接接地的三相四线制系统中变压器中性点接地装置的接地电阻一般不宜大于B ;A．ΩB．4ΩC．10ΩD．30Ω107．变电所通常采用A 对直接击雷进行保护;A．避雷针B．管型避雷器C．伐型避雷器D．消雷器108．切空载变压器,过电压最高可达额定电压的D 倍;A．1-2B．3-4C．5-6D．7-8;109．在无功补偿计算中所需要的是B ;A．自然功率因数B．平均功率因数C．瞬时功率因数D．计算功率因数; 110．无功补偿从技术合理方面来讲应该采取A 方式;A．就地补偿B．集中补偿C．分组补偿D．车间补偿;111．对架空线路自动重合闸次数不得超过A 次;A．1 B．2 C．3D．4112．在补偿电容器回路中串联一组电抗器其作用是B ;A．限制短路电流B．消除谐波影响C．防止电容器短路D．抑制谐波; 113．切空长线路时产生过电压是因为C ;A．空载时是电源电压较高B．线路对地电容的充电C．电磁谐振D．切断速度太快114．切空载变压器产生的过电压是因为D ;A．切空载时电源电压较高B．变压器电流太大C．电磁谐振D．切断速度太快115．变压器的避雷装置应该装设B ;A．管型避雷器B．伐型避雷器C．氧化锌避雷器D．消雷器116．变压器纵差保护范围是D ;A．变压器过负荷B．变压器供电部分三相短路C．变压器供电部分过电压短路D．变压器相间、层间、匝间短路117．容量在10000KVA以上的变压器必须装设B ;A．瓦斯保护B．纵差保护C．速断保护D．过流保护;118．三相短路时其短路冲击电流瞬时值是A ;A．B．C．D．119.零序电压的特性是B ;A．接地故障点V0最高B．变压器中性点V0最高C．负载中性点V0最高D．接地电阻大的地方V0最高120．发生三相对称短路时短路电流中只含有A 分;A．正序B．负序．零序D．正序与负序121．三相绕组电压互感器的辅助二次绕组接线是D ;A．三角形B．星形C．曲折接线D．开口三角形;122．对于三相差式保护接线方式,当一次电路发生三相短路时,流入继电器线圈的电流是互感器二次电流的A ;A．√3 倍B．2倍C．1倍D．2√3123．10KV线路首端发生金属性短路故障时,作用于断路器跳闸的继电器保护是B 保护;A．过电流B．速断C．定时速断D．反时限过流;124．定时限过流保护动作值是按躲过线路A 电流整定的;A．最大负荷B．三相短路C．两相短路电流D．未端三相短路最小短路电流.125．定时限过流保护动作时限级差一般为A ;A．秒B．秒C．秒D．3秒;126．定时限过流保护的保护范围是A ;A．本线路的一部分B．本线路的全部C．本线路的一部分及相邻线路的一部分D．本线路的全长及相邻线路的一部分;127．若发现变压器的油温较平时相同负载和相同冷却条件下高出C 是时,应考虑变压器内部已发生故障;A．5℃B．10℃C．15 D．20℃128．户外安装且容量在B KVA及以上的电力变压器应装设瓦斯继电器; A．400 B．800 C．1000 D．7500129．并列运行的变压器其容量为C KVA及以上时应装设差动保护,以代替电流速断保护;A．2000 B．5600 C．6300 D．7500130．高压电动机当容量超过2000KW时应装设B ;A．过负荷保护B．差动保护C．速断保护D．过流保护131．当高压电动机过负荷保护作用跳闸时,其继电保护接线方式应采用C ; A．三角形接线B．星形接线C．两相差D．两相不完全星形接线; 132．当线路故障出现时,保护装置动作将故障切除,然后重合闸,若稳定性故障,则立即加速保护装置动作将断路器断开,叫D ;A．二次重合闸保护B．一次重合闸保护C．重合闸前加速保护D．重合闸后加速保护133．一般35/10KV变电所操作电源应采用B 方式;A．蓄电池直流B．硅整流C．交流D．装设补偿电容器的硅整流134．一般10KV中性点不接地系统电压互感器的接线方式是D ;A．一个单相电压互感器B．两个单相电压互感器V/V型C．三个单相接线V0/V0型D．三个单相或一个三相五柱式接线V0/V0/△型135．短路电流非周期分量一般经过B 基本完毕;A．秒B．秒C．秒D．1秒136．三相短路时其最大瞬时冲击值发生在短路后的A 时间;A．秒B．秒C．秒D．1秒习题三、判断正确打√错误打×1、为了合理用电减少电费开支,应尽采用避峰就谷的用电方式;√2、电力系统中最常见最危险的故障是单相接地故障;×3、发电、共电、用电要时刻保持平衡,发电量随着供电量的瞬时的增减而增减;×4、负荷率是指规定时间内的有功功率与最大功率的比值×5、型号为s7-100/10±的变压器可以接在11kv的变压器上运行×6、两抬阻抗不同的变压器并联运行,回造成较小的变压器欠载而阻抗较大的变压器过载的后果. ×7、变压器发生故障时,根据气体继电器的颜色气味可燃性可以判断故障类型和原因.√8、并联电容器在电力系统的作用是补偿容性负载改善电压质量降低线路损耗提高功率因数×9、在绝缘监视装置中,运行人员据三相电压表的读数,可以判断故障相是那一相√10、一般在中心点对地绝缘系统发生一相接地故障时,保护动作短路器跳闸切除故障×11、输配电线路的额定电压与受电设备的额定电压规定得相同. √12、在输电距离和功率一定的情况下,电力网的电压等级越高,电能损耗越小;√13、Ⅱ类供电负荷应必需采用两个电源供电;×14、中性点运行方式的选择主要取决于单相接地时电气设备绝缘要求及供电。
2022年工厂供电考试工厂供电考试试题二试卷
1、中性点经消弧线圈接地运行方式一般采用（ ）方式。 2、下面说法正确的是（ ）。 3、抑止高次谐波采用（ ）。 4、零序电流保护的特点是反应（ ）。 5、联合电力系统在技术和经济上的优越性，错误的说法有： ( ) 6、中性点不接地的系统发生单相接地故障时不变的数据（ ） 7、当电源中性点不接地的系统发生单相接地时（ ） 8、如果本地区有两种以上可供选择的电源电压， 选择供电电压 的原则是 ( ) 9、总降压变电所高压侧引入、引出线较多时采用（） 10、特别适合于城市、住宅小区的供电方式是（ ） 11、供电计量部门采用用电的峰值、平值、谷值电价不同的收费 制度，目的是保证电网 24 小时内用电平衡，要 12、供电部门要求用户用电时，功率因数是 ( ) 13、高压线路架设，采用最多的线路敷设方法 ( ) 14、变压器的额定电压确定的依据 ( ) 15、在三相四限制的接地中性线上，不允许装接 ( ) 16、母线是中间环节，起的作用 ( ) 17、变压器二次额定电压是 （ ）
第7页 共14页
112、在实际工作中， 进行短路分析时， 如果电力系统容量大于 所研究的用户用电设备容量的 ________ 113、按规定，高压配电线路的电压损耗，一般不应超过线路额定 电压的 __________。 114、电弧的熄灭的条件是去游离率 __________。 115、防直击雷的设备主要有 __________；雷电侵入波的设备是 __________。 116、供电系统变电所常用的主接线形式有 __________ 。 117、电流互感器一次线圈 串联于一次电路内，二次线圈与测量 仪表或继电器的电流线圈串联。其工作时，二次回路 118、按接地的目的不同，接地可分为__________、__________ 和__________ 。系统 119、过电流保护装置由 __________ 满足选择性要求，它的保护 范围是__________。瞬时电 120 、 在 灯 光 监 视 的 断 路 器 控 制 线 路 中 ， 红 灯 发 平 光 表 示 __________ 又表示 跳闸回路完好；红灯发闪 121、无限大容量系统发生三相短路 , 其短路电流的周期分量 __________不变，短路电流的非周期分量 122、电力系统是由 __________、__________ 和__________组成 的统一整体；电力 123 、 实 用 的 计 算 负 荷 的 实 用 计 算 方 法 有 __________ 和
史上《工厂供电》历年考题考历年考题习题库参考答案
史上最全《工厂供电》试卷、测试卷、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过<变压器）来完成。
2、将发电厂的电能送到负荷中心的线路叫<输电）线路。
3、将负荷中心的电能送到各用户的电力线路叫<配电）线路。
4、在电力系统的内部，应尽可能的简化<电压）等级，减少<变电）层次，以节约投资与降低运行费用。
5、决定供电质量的主要指标有<电压、频率、波形、供电连续性）。
6、负荷曲线是一种反应<电力负荷随时间变化情况）的曲线。
7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的<代数平均值）。
8、计算负荷是按<发热条件）选择电气设备的假定负荷。
9、工厂供电系统对第一类负荷要求必需有<两个以上的独立电源供电）。
10、环形供电系统在结构上一般采用<双电源手拉手的环形结构）。
11、供电部门征收电费将用户的<功率因数）做为一项重要的经济指标。
12、提高自然功率因数的方法就是采用降低备用电设备所需的<无功功率）以改善其功率因数的措施。
13、一个地区的供电电压主要决定于地区<原有电源电压等级），通常工厂总降变电所的供电压等级为35-110千伏。
14、工厂的低压配电电压主要依据<工厂用电设备的性质）来决定。
15、决定总降压变电所和车间变电所通用的原则，其中<靠近负荷中心）是最基本原则。
16、确定负荷中心可以用<直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法。
17、主电路图中的主要电气设备应采用<国家规定的图文符号）来表示。
18、单母线分段方式适用于<一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。
19、连接计费用电度表的互感器准确度应为<0.5级），且规定不与保护、测量等回路共用。
20、在变压系统中不同准确度的电流互感器其二次侧一般不将<测量和保护）混用。
工厂供电题库和答案_分章节培训讲学
工厂供电题库和答案_分章节第一章绪论一、填空题1、工厂供电的基本要求：安全、可靠、优质、经济。
2、发电厂按其所利用的能源不同，主要分为水力发电、火力发电、和核能发电。
3、电力系统的中性点运行方式：有中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统。
4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。
5、工厂自备电源有柴油发电机组自备电源；交流不停电电源（UPS）6、衡量电能质量的基本参数：频率、电压7、电压偏差：电气设备的端电压与额定电压之差二、选择题，每题3分，共15分。
1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（ A ）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电力变压器二次侧的额定电压比电网电压高（ C ）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压（ B ）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（D）。
A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率 B．电压和电流C．有功损耗与无功损耗 D．平均负荷与可靠性三、判断题：1、工厂供电系统的基本要求是安全、可靠、优质、经济。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章工厂电力负荷及其计算一、填空题1、年最大负荷P max就是。
答案：全年中负荷最大的工作班内消耗电能最大的半小时平均功率2、电力负荷的两个含义，一是指，二是指。
答案：耗用电能的用电设备或用户、用电设备或用户耗用的功率或电流大小3、电力负荷根据对供电可靠性的要求及中断供电造成的损失或影响程度分为级。
答案：三4、工厂用电设备，按其工作制分三类：、、。
答案：连续工作制，短时工作制，断续周期工作制5、一类负荷对供电电源的要求是供电；二类负荷对供电电源的要求是供电；而三类负荷对供电电源。
答案：两个独立电源，两回线路，无特殊要求6、目前计算负荷的方法有、、三种方法。
答案：需要系数，二项式，利用系数7、我国供电企业对工业用户的收费采用的是“”，一部分叫，是按所装用的容量来计费，另一部分叫，是按每月实际耗用电能KWh 来计算电费。
答案：两部电费制，基本电费，主变压器，电度电费8、在我国《供电营业规则》中规定，用电企业的功率因素cos小于时，必须进行补偿；对变电所高压侧的功率因素cos必须。
答案：0.85，0.959、尖峰电流I pk用来选择和、整定继电保护装置及检验电动机自起动条件等。
答案：熔断器，低压熔断器10、工厂电容补偿的方式有、、。
答案：低压侧分组补偿，低压侧集中补偿，高压侧补偿11、补偿电容的接线形式有、。
答案：三角形接线，星形接线Y12、单相设备接于相电压时的等效三相设备容量Pe是。
答案：最大相设备容量的3倍。
13、负荷持续率是表示工作制运行的设备工作特性的物理量，一行车电动机P N=5kW，εN=15%，负荷计算时，要求换算到ε=25%下的功率是。
答案：断续周期，3.87kW13、进行负荷计算的主要任务和目的是：(1) ，作为按发热条件选择变压器、线路及电器元件的依据；(2) 作为计算电压波动和选择保护设备的依据；(3) ，作为计算电能消耗和选择补偿装置的依据。
答案：确定计算负荷，计算尖峰电流，计算最大负荷班的平均负荷14、为选择电气设备时所确定的某一假想的持续负荷、称为，通常采用30min 最大负荷的平均值作为。
而不考虑电力系统运行时出现的短时（1～2s）负荷。
答案：计算负荷，计算负荷，尖峰15、某10kV车间变电所，总计负荷容量为650kV·A。
其中一、二级负荷有420kvar，该变电所宜装设台主变压器，每台变压器的容量ST可选kV·A。
答案：二台，450kV以上16、根据电力负荷随时间变化的关系而绘制的曲线叫。
根据电力负荷的性质不同可分为、两种。
按时间范围不同有、和三种。
答案：负荷曲线，有功负荷曲线，无功负荷曲线，日负荷曲线，月负荷曲线，年负荷曲线17、并联电力电容器在企业供电系统中的装设位置，有补偿、补偿和补偿，因为QC（△）= QC（Y），所以常采用接线方式。
答案：高压集中，、低压集中，个别就地，3，△二、判断题1、所有医院都属于一类负荷。
（）答案：2、高校属于三类负荷。
（）答案：3、电力负荷的计算是按其发热10分钟的稳定值考虑的。
（）答案：4、年最大负荷P max就是计算负荷P30。
（）答案：5、普遍用二项式法计算负荷比用需用系数法更接近实际电力负荷。
（）答案：6、当有大容量设备且其台数少时用二项式法比用需用系数法计算负荷更接近实际电力负荷。
（）答案：7、单相负荷的计算，是将各相分别求出之后，取全部之和。
（）答案：8、没有变压器的小型工厂或农村在缴纳的电费中没有基本电费。
（）答案：9、对工厂变电所高压侧的功率因素cos必须大于0.9。
（）答案：10、尖峰电流I pk是考虑设备工作持续时间为5s的短时最大负荷电流。
（）答案：11、电力负荷是指电力系统中所有用电设备消耗的有功功率的总和。
（）答案：12、有多台电动机的配电线路的尖峰电流，其大小取决于多台电动机的起动电流。
( ) 答案：三、单选题1、对一类负荷的供电要求是。
A）至少两个独立电源B）两回输送线路C）一条输送线D）没有要求答案：A2、对二类负荷的供电要求是。
A）至少两个独立电源B）两回输送线路C）一条输送线D）没有要求答案：B3、对三类负荷的供电要求是。
A）至少两个独立电源B）两回输送线路C）一条输送线D）没有要求答案：D4、一般照明属于工作制的设备。
A）连续B）短时C）断续周期D）所有答案：A5、控制水库闸门的电动机属于工作制的设备。
A）连续B）短时C）断续周期D）所有答案：B5、电焊机属于工作制的设备。
A）连续B）短时C）断续周期D）所有答案：C6、短时工作制与断续周期工作制的设备区别是其工作时停歇时间超过 min 。
A ）30 B ）20 C ）10 D ）5 答案：C6、电力负荷的计算是按其发热 min 的稳定值考虑的。
A ）30 B ）20 C ）10 D ）5 答案：A7、下列 工作制的设备在进行计算负荷时，其容量需要按εε/N Ne P P =公式的换算。
A ）连续B ）短时C ）断续周期D ）所有 答案：C8、对于二类负荷，当采用电缆线路时，必须采用两根电缆并列供电，每根电缆应能承受 二级负荷。
A ）全部B ）一半C ）1/3D ）2/3 答案：A9、对于二类负荷，当采用电缆线路时，必须采用 供电，每根电缆应能承受全部二级负荷。
A ）两根电缆分别B ）两根电缆并列C ）三根电缆分别D ）三根电缆分别 答案：B10、对电力负荷的计算电接近实际的是 法。
A ）需要系数 B ）二项式 C ）利用系数 D ）标么值 答案：C11、单相负荷的是计算，是将各相分别求出之后，取 。
A ）全部之和 B ）其中较小值乘3 C ）其中较大值乘3 D ）平均值乘3 答案：C12、尖峰电流I pk 是指持续时间 的短时最大负荷电流。
A ）10min 以内 B ）10~30min C ）10s 以内 D ）1~3s 答案：D13、工厂供电系统装电容器进行无功补偿，是依据 的高低来调整。
A ）瞬时功率因数 B ）月平均功率因数 C ）年平均功率因数 D ）最大负荷时的功率因数 答案：D14、中断 的供电，将造成人身死亡，或者将在政治上、经济上造成重本损失。
A ）一级负荷 B ）二级负荷 C ）三级负荷 D ）四级负荷 答案：A15、当用电设备台数少而功率相差悬殊时，用 计算的结果往往偏小，故此法不适用于低压线路的计算，只适用于计算变、配电所的负荷。
A ）需用系数法B ）二项式法C ）利用系数法D ）任何方法 答案：A16、为了正确选择供电系统的导线截面、配电装置和变压器容量，必须确定用电单位一个假想的负荷，这个负荷称之为 ，或者又叫 。
A ）实际负荷B ）尖峰负荷C ）平均负荷D ）计算负荷E ）需要负荷F ）最大平均负荷答案：D ，F四、名词解释1、电力负荷 答：电力负荷一是指耗用电能的用电设备和用户，另一是指用电设备或用户耗用的功率和电流大小。
2、计算负荷 答案：计算负荷是通过负荷的统计计算求出的，用来按发热条件选择供电系统中各元件的负荷值。
3、“两部电费制” 答：“两部电费制”一部分电基本电费，按所装用的主变压器容量来计费，另一部分电电能电费，按每月实际耗用的电能kWh 来计算电费。
4、负荷系数答：负荷系数又称为负荷率，它是用电负荷的平均负荷P av 与其最大负荷P max 的比值。
5、最大负荷利用小时T max答：最大负荷利用小时T max 是一个假想时间，在此时间内，电力负荷按年最大负荷P max持续运行所消耗的电能，恰好等于该电力负荷全年实际消耗的电能。
6、年最大负荷P max答：年度最大负荷P max 是全年中负荷最大工作班内消耗电能最大的半小时的平均功率，又叫半小时最大负荷P 30。
五、问答题1、电力负荷按重要程度分哪几级?各级负荷对供电电源有什么要求?答：一级负荷：中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及特别重要的负荷。
双电源供电，必要时增设应急电源。
二级负荷：是断供电，在政治、经济上造成较大损失者。
双电源供电，当负荷较小时可以专线供电。
三级负荷：不属于一、二级的负荷。
对供电电源无特殊要求。
2、工厂用电设备按其工作制分哪几类?什么叫负荷持续率?它表征哪类设备的工作特性? 答：工作制分三类：（1）连续工作制，（2）断续周期工作制，（3） 短时工作制 负荷持续率：负荷持续率为一个工作周期内工作时间与工作周期的百分比值，负荷持续率表征断续周期工作制的设备的工作特性。
%100⨯=T tε3、确定计算负荷的需要系数法和二项式法各有什么特点？各适用于哪些场合？答：计算负荷的方法 ：需要系数法 ：确定计算负荷的基本方法，常用。
二项式法：设备台数少，容量差别悬殊时采用。
4、并联补偿电容器采用三角形结线和星形结线各有何优缺点？高压电容器组宜接成什么结线？低压电容器组宜接成什么结线？答：并联补偿电容器采用三角形结线容量大，任一电容器断线后，三相线路仍得到补偿；但任一电容器击穿短路后，将发生三相线路两相短路，有可能引起电容器爆炸。
并联补偿电容器采用星形结线容量小，任一电容器断线后，断线相失去补偿；但任一电容器击穿短路后，短路电流仅为正常工作电流的三倍。
高压电容器组宜接成星形结线，低压电容器组宜接成三角形结线。
六、计算题1、已知某机修车间的金属切削机床组，拥有380V 的三相电动机7.5kw3台，4kw8台，3kw17台，1.5kw10台。
试用需要系数法求其计算负荷。
解：此机床组电动机的总容量为105.11738435.7⨯+⨯+⨯+⨯=kW kW kW kW P e kW 5.120=查附录表1得 K d =0.16~0.2 (取0.2)，73.1tan ,5.0cos ==ϕϕ 有功计算负荷 kW kW P 1.245.1202.030=⨯= 无功计算负荷 var 7.4173.11.2430k kW Q =⨯= 视在计算负荷 A kV kWS ⋅==2.485.01.2430 计算电流 A kVA kV I 2.7338.032.4830=⨯⋅=2、某机修车间380V 线路上，接有金属切削机床电动机20台共50kW （其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW ，电阻炉1台2kW 。
试用需要系数法确定此线路上的计算负荷。
解：先求各组的计算负荷 金属切削机床组查附录表1，取K d =0.2，73.1tan ,5.0cos ==ϕϕ P 30（1）=0.2×50=10kWQ 30（1）=10×1.73=17.3kvar通风机组K d =0.8，75.0tan ,8.0cos ==ϕϕP 30（2）=0.8×3=2.4 kWQ 30（2）=2.4×0.75=1.8 kvar电阻炉K d =0.7，0tan ,1cos ==ϕϕP 30（3）=0.7×2=1.4 kW Q 30（3）=0因此总的计算负荷为（取K ∑p =0.95，K ∑q =0.97）P 30=0.95×（10+2.4+1.4）=13.1 kW Q 30=0.97×（17.3+1.8+0）=18.5 kvar S 30=A kV A kV ⋅=⋅+7.225.181.1322 I 30=A kVA kV 5.3438.037.22=⨯⋅在实际工程设计说明中，常采用计算表格的形式，如表所示。
