框架式断路器安装方法
万能式断路器曾称为框架式断路器
万能式断路器曾称为框架式断路器。
这种断路器一般都有一个钢制的框架。
所有的零部件均安装在框架内。
主要零部件都是裸露的，没有外壳。
其容量较大，并可装设多种功能的脱扣器和较多的辅助触头，由不同的脱扣器组合可以构成不同的保护特性，所以万能式断路器可以作为配电用断路器和电动机保护用断路器。
配电用断路器的容量，用在交流电路时，一般为200--4000A；其保护特性有选择型和非选择型两类。
选择型保护有瞬时动作和短延时动作两段保护特性的；也有瞬时动作、短延时动作和长延时动作三段保护特性的。
它们一般应用在电源的总开关和支路近电源端开关。
非选择型保护有限流型和一般型，且可以延时动作和瞬时动作。
它们一般应用在近电源端和支路末端开关。
配电用断路器用在直流电路时，其容量一般为600--6000A；并有快速型和一般型。
对于快速型断路器可用来保护硅整流设备；对于一般型断路器可以用来保护一般直流设备。
电动机保护用断路器一般用于交流60--600A可以直接起动或间接起动交流电动机。
用于直接起动的可以保护笼型异步电动机。
用于间接起动起动的可以保护笼型和绕线转子感应电动机。
容量在600A及以下的万能式断路器一般用电磁操动机构传动；容量在1000A及以上者多用电动机机构传动。
为了检修或传动机构出现故障时能分合断路器，断路器都备有操作手柄。
对于极限通断能力较高的断路器还采用储能式操动机构以提高通断速度。
万能式断路器在我国配电行业中应用历史最久的，最常见的型号是DW10系列，其技术指标较低，已不能满足使用要求，现已趋淘汰。
DW15系列断路器是我国更新换代的产品。
性能较DW10系列有较大的提高。
近年来由国外引进的万能式断路器有：由德国AEG公司引进的ME系列万能式断路器，由日本三菱电机公司以及由德国西门子公司引进的AE系列万能式断路器以及由德国西门子公司引进的3WE系列万能断路器等。
这些引进产品在各项性能指标上均优于老产品，并且填补了某些空白。
MLS-5.0使用说明书(SGEG)1
MLS-5.0低压开关柜产品说明书注意！对开关柜的任何操作都应预先阅读本说明书。
开关柜的安装和使用必须遵守标准和规范中对于电气产品的规定，必须遵守本说明书的要求。
开关柜必须安装在适合的室内环境中。
对开关柜的任何操作和维护都应由经过预先培训的专业电气人员进行。
禁止把开关柜置于超出其额定负载的情况下运行。
必须注意开关柜上的任何带电危险标记。
对开关柜的任何违规操作均可能损坏设备，甚至引起严重事故。
应把本手册放在可以方便拿到的地方。
应由专业人员负责电气设备的安全管理。
上海广电电气(集团)股份有限公司和上海澳通开关有限公司保留对本手册的所有解释权。
保留对本手册中的数据进行更改的权利，且可能不进行事先的通知。
目录1总则1.1 概述1.2 标准与规范1.3 使用条件2 结构形式与技术参数2.1 电气数据2.2 防护等级2.3 结构形式2.3.1 结构形式概述2.3.2 抽出式开关柜、固定插拔式开关柜2.3.2.1 母线系统2.3.2.2 抽屉式功能单元2.3.2.3 固定插拔式功能单元2.3.2.4 PC柜2.3.2.5 无功功率补偿柜2.3.2.6 进出线方式2.3.2.7 外形尺寸与重量3 主要电气元件介绍3.1 一次回路3.2 二次回路4 一次方案5 运输与保管5.1 运输5.2 交货与中间保管6 基础与现场安装6.1安装现场的一般要求6.2 配电室平面布置方案6.3 开关柜的基础6.3.1 以配电室地板作为基础6.3.2 混凝土地坪上的基础框架6.3.2 电缆沟施工6.4 开关柜的安装6.5 母线的安装6.6 电力电缆和控制电缆的安装6.7 开关柜的接地6.8 安装的收尾7 开关柜的运行7.1开关柜运行前的准备工作7.2 通电运行调试7.3 开关柜的操作7.3.1 框架式断路器的操作7.3.2 抽屉式开关柜的操作7.3.3 插拔式开关柜的操作8 维护、保养8.1 检查8.2 保养8.3 损坏元件的更换9 常见故障及产生的原因和处理方法10 备品备件和专用工具11 订货须知1． 总则 1.1概述上海广电电气（集团）股份有限公司生产的MLS-5.0型系列低压开关设备是采用标准模件由工厂组装（FBA ）的低压开关柜，它适用于交流50/60Hz ，额定工作电压≤660V ，额定电流6300A 及以下的供配电系统，作为电能分配、转换、控制和无功功率补偿之用。
框架式断路器常见故障分析

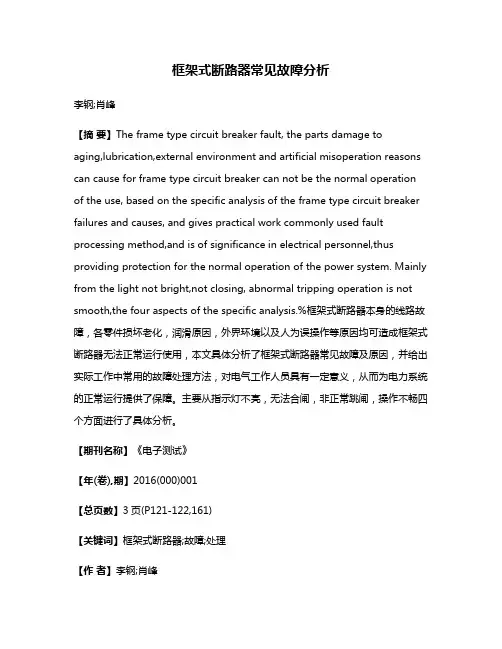

框架式断路器常见故障分析李钢;肖峰【摘要】The frame type circuit breaker fault, the parts damage to aging,lubrication,external environment and artificial misoperation reasons can cause for frame type circuit breaker can not be the normal operation of the use, based on the specific analysis of the frame type circuit breaker failures and causes, and gives practical work commonly used fault processing method,and is of significance in electrical personnel,thus providing protection for the normal operation of the power system. Mainly from the light not bright,not closing, abnormal tripping operation is not smooth,the four aspects of the specific analysis.%框架式断路器本身的线路故障，各零件损坏老化，润滑原因，外界环境以及人为误操作等原因均可造成框架式断路器无法正常运行使用，本文具体分析了框架式断路器常见故障及原因，并给出实际工作中常用的故障处理方法，对电气工作人员具有一定意义，从而为电力系统的正常运行提供了保障。
主要从指示灯不亮，无法合闸，非正常跳闸，操作不畅四个方面进行了具体分析。
【期刊名称】《电子测试》【年(卷),期】2016(000)001【总页数】3页(P121-122,161)【关键词】框架式断路器;故障;处理【作者】李钢;肖峰【作者单位】延吉市水务集团有限公司，吉林延吉，133000;延吉市水务集团有限公司，吉林延吉，133000【正文语种】中文【中图分类】TM561框架式断路器又称万能式断路器，能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的一种机械开关电器。
01低压柜电器设备安装标准
鞍山市XX自动化公司企业标准电控柜低压电器安装规程编制：审核：会签：批准：鞍山市XX自动化公司二○一三年X月X日发布二○一三年X月X日实施第一部分电控柜电器设备安装规程前言为了规范本公司低压柜电器设备安装行为，加强低压柜电器设备安装工作的管理，特制定本规程。
本规程自颁布之日起在XX公司成套厂内施行。
本规程亦可供设计人员参考。
本规程施行一年后修订。
本规程由XX公司电气公司提出。
本规程由XX公司李绍光撰稿。
本规程经XX公司XXX审核。
本规程由XX公司XX批准。
1.范围本规程规定了电气柜低压电器设备（以下简称电器件）安装规程。
本规程适用于下述电气柜：●低压配电柜●MCC柜●变频柜、软启动柜和直流调速柜●PLC柜●高压柜的二次部分●操作台和操作箱2.引用标准GB50254-96 电气装置安装工程低压电器施工及验收规范GB2682-1981电工成套装置中的指示灯和按钮颜色GB5280-2002自攻螺钉用螺纹GB50171-2012盘柜及二次回路接线及验收GB7251.1-2005型式试验和部分型式试验3.术语3.1盘柜盘柜一般指各类配电盘、保护盘、控制盘、屏、台、箱和成套柜。
3.2一次设备和二次设备一次设备（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括发电机、电力变压器、隔离开关、断路器的主触头部分、接触器的主触头部分等。
二次设备是对一次设备进行控制、调节、保护和监测的设备，它包括控制器具、继电保护和自动装置、互感器、测量仪表、信号器具、断路器的控制电路和接触器的线圈等。
连接二次设备的线路称为二次回路。
3.3变频器进线电抗器变频器进线电抗器是安装在交流电源和变频器之间的一个电感性元件，其主要作用：● 限制变流器换相时电网侧的电压降；● 抑制变频器整流过程中产生的高频谐波；● 限制电网电压的跳跃；● 减小电网系统操作时所产生的电流冲击；3.4变频器输出电抗器变频器进线电抗器是安装在变频器和电机之间的一个电感性元件，其主要作用来滤波，可以使得输出波形更平滑，同时可以有效抑制变频器的IGBT开关时产生的瞬间高电压和高次谐波，减少此电压对电缆绝缘、电机和附近的无线电、电子设备不良影响。
船舶电站抽出型框架式自动空气断路器的维护
船舶电站抽出型框架式自动空气断路器的维护船舶发电机自动空气断路器（或称自动空气开关），包括开关部分及各种脱扣器和附属装置，具有接通和断开电路以及过载、短路、欠压等保护功能，一般采用框架式自动空气断路器。
框架式自动空气断路器（或简称框架式断路器）有固定型和抽出型两种。
为了维护保养方便，远洋船舶使用的框架式断路器多为抽出型，即断路器安装在固定的框架内，并可以沿着抽出轨道从框架中抽出。
抽出型框架式断路器有固定部分和可抽出部分：·固定部分，包括安装断路器的框架、抽出导轨、主电路导体及其接线端子、控制电路接线端子等。
其中主电路一般采用铜排作为导体，输入、输出端的接线端子分别连接发电机母线及配电板汇流排，断路器闭合时通过发电机的输出电流。
·可抽出部分，是断路器的主体，包括触头系统、灭弧装置、自由脱扣机构、合闸操作传动机构以及欠压、分励、过流等脱扣器。
可抽出部分与固定部分之间，以及固定部分与外部电路之间，主电路导体、控制电路等均分别通过接插式连接器连接。
框架式自动空气断路器的可靠性较高，但内部机构比较复杂，因使用不当和维护保养不周而导致故障的情况时有发生。
本文总结抽出型框架式自动空气断路器检修和维护保养经验，供相关人员参考。
1框架式自动空气断路器的抽出断路器的型号、规格不同，抽出型框架式自动空气断路器的抽出手柄形式也不同，有手摇式、U型杠杆式等，抽出的具体操作也有差异，但原理基本相同。
1.1框架式自动空气断路器的抽出位置断路器有“连接”、“试验”和“断开”三个位置，面板上有断路器抽出位置指示。
“连接”位置，是断路器正常工作位置，断路器固定部分与可抽出部分之间的主电路、控制电路连接器均处于连接状态。
“试验”位置，断路器固定部分与可抽出部分之间的控制电路连接器处于连接状态，主电路连接器处于断开状态。
控制电路接通，可试验合闸、分闸和各种脱扣等控制功能，合闸试验时，即使断路器触头闭合，也不会接通断开的主电路。
低压开关柜装配工艺规范标准

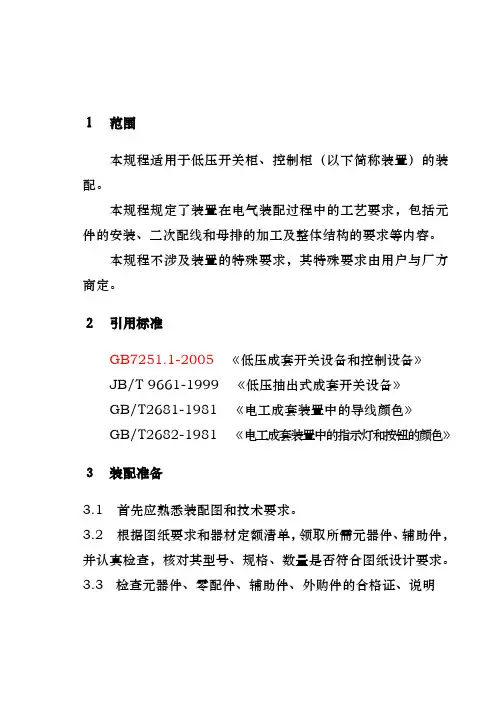

表1 指示灯的颜色及其含义
颜色
含 义
说 明
举 例
红
危险
或
告急
有危险或须立即采取行动
润滑系统失压
温度已超（安全）极限
因保护器件动作而停机
有触及带电或运动部生变化
温度或压力异常
当仅能承受允许的短时过载
绿
安 全
正常或允许运行
4.3.2调整连接螺母，使手柄在合闸位置动触头平行地进入静触头，并保证动触头至少要有4/5进入静触头。
4.3.3调整后的三相刀片同期性误差不得超过3mm，剩余行程应在1.5-2.5mm范围内,刀片的分、合(或打开角)距离应符合说明书规定。
4.3.4开关调整后应将灭弧罩装好，在操作时刀片不应与灭弧
罩碰擦。
头的接触应紧密，各触头分合顺序应正确。
4.6.2接触器灭弧罩应安装正确，不应有损伤现象。
4.7 电流互感器的安装
4.7.1安装时互感器外壳及二次线圈K0端应接地。
4.7.2互感器安装应注意安装方向，且互感器之间应有3mm以上距离。
4.8 电力电容器的安装
4.8.1检查电容器外壳质量,瓷瓶不应有裂纹和缺口，引出线端连接用垫圈、螺母齐全。充油电容油箱不应有膨胀漏油和漏电现象。
4.1.10外部接线用的接线端子应使其在安装、接线、维修时易于接近。 在固定安装式装置内，接线端子距装置地面的距离不得少于200mm。
4.2仪表的安装
安装时应根据接线图中电流表、电压表及其它仪表的型号规格安装在图纸标注的位置，并端正固定好。
4.3 刀开关的安装
4.3.1先将操作手柄安装于屏面上，而后用角钢安装在柜内立柱上，角钢和安装螺钉要有足够的机械强度，最后再将刀开关连同底座安装于角钢上，并将刀开关与操作手柄连接。
罗格朗智能框架式断路器说明书
罗格朗智能框架式断路器说明书摘要：1.罗格朗智能框架式断路器概述2.产品特点3.应用范围4.安装与维护5.使用注意事项正文：【罗格朗智能框架式断路器概述】罗格朗智能框架式断路器是一款具备智能化、高性能、安全可靠等特点的断路器产品。
该断路器采用了先进的智能控制系统，可实现远程控制、自动检测等功能，为用户提供高效、稳定的电力保障。
【产品特点】1.智能化：罗格朗智能框架式断路器可通过网络实现远程监控与控制，方便用户实时了解设备运行状态，并进行远程操作。
2.高性能：该断路器具备快速分断能力，可迅速切断故障电路，有效保护电力设备和电力系统安全。
3.安全可靠：采用框架式设计，具有良好的抗短路能力，确保设备在各种工况下的稳定运行。
4.灵活性：可根据用户需求进行定制，满足不同场合的使用需求。
【应用范围】罗格朗智能框架式断路器广泛应用于工业、建筑、电力、能源等领域，为用户提供安全、稳定、高效的电力保障。
【安装与维护】1.安装：在安装罗格朗智能框架式断路器时，应选择合适的安装位置，确保设备具有良好的通风条件和足够的操作空间。
2.维护：定期检查设备运行状态，发现异常及时处理。
同时，定期清洁设备，确保设备表面无积尘、无油污。
【使用注意事项】1.在使用罗格朗智能框架式断路器时，请严格按照产品说明书进行操作。
2.请勿在断路器带电状态下进行检修或更换部件。
3.如有故障，请及时联系专业人员进行处理，切勿自行拆卸维修。
4.请确保设备安装牢固，避免因振动等原因造成设备损坏。
通过以上介绍，我们可以看出罗格朗智能框架式断路器在性能、安全、应用范围等方面具有明显优势，是一款值得信赖的电力保护设备。
停电更换0.4kV框架式断路器作业指导书
停电更换0.4kV框架式断路器作业指导书
1.范围
本指导书适用于停电更换0.4kV框架式断路器作业。
2.规范性引用文件
下列文件中的条款通过本指导书的引用而构成本指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本指导书，但鼓励根据本指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本指导书。
GB50171-92 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》
GB 50150-2006 《电气装置安装工程电气设备交接试验标准》
3.安全及预控措施
4.作业准备
5.作业周期
必要时进行。
6.作业内容及方法6.1 作业开工
6.2 作业步骤及工艺要求
6.3 异常现象及对策
6.4 竣工验收
7.作业记录
8.附件
8.1 工作人员分工明细表
8.2 主要工器具、机械清单
注：附件8.1、8.2使用时，应根据实际情况填写。
人民电器 RDW5系列智能型框架式断路器 产品说明书
正常工作条件和环境适应性□ □ 海拔高度：2000m□ 电磁干扰：适用于电磁环境A □ 使用类别：B类□ 污染等级：污染等级为3级□ 安装级别：断路器主电路、欠电压脱扣器线圈、智能控制器的电源变压器初级线圈 为IV ，控制电路、辅助电路为III□ 防护等级：IP20 (当断路器安装在柜体室内，且加装门框后，防护等级能达到IP40)□ 储存条件：-25~+55℃□ 运输条件：应轻拿轻放，不应倒置，避免剧烈碰撞环境温度：周围空气温度为-5~+40℃，24h 的平均值不超过+35℃产品概述RDW5系列万能式断路器适用于交流50/60HZ ，额定工作电压AC400V/690V ，额定电流至6300A 以下的配电网络中，主要用作配电、馈电和发电保护，使线路及电源设备免受过载、欠电压、过电压、电流电压不平衡、短接和接地/漏电等故障的危害。
该系列断路器可上进线或下进线，适用于电站、工厂、智能楼宇等各种低压配电领域，也可做为电动机的不频繁起动之用。
产品符合：GB/T 14048.2标准。
注：RDW5默认标准配件：分励、合闸、电操、4组转换、门框、相间隔板、M 型控制器举例：需订一台RDW5-2000S 型，三极抽屉式，额定电流为1250A,智能控制器为M 型，控制电 压为AC230V 的万能式断路器型号表示为：RDW5-20S12/3M 抽屉水平AC230V 无欠压 数量为1台选型指南001技术参数□ □ 额定工作电压Ue (V ): 400/690□ 额定绝缘电压Ui (V ):1000□ 额定冲击耐受电压Uimp (KV ):12□ 额定频率(HZ ):50/60□ 飞弧距离(mm ):0□ 适用于隔离:极数:3/4002功能与特性注:在不同的环境温度下对断路器的容量使用有一定的影响，但可以适当降容使用，断路器在规定母排接线方式下对应环境温度时应满足 约定发热条件下的持续承载电流能力。
注:当超过标准规定的海拔高度时,对断路器的容量使用有一定的影响,但可以适当降容使用,RDW5系列断路器在海拔高度2000 米以下,其性能不会发生 任何变化。
IZM6系列框架断路器操作手册 - 操作手册说明书
IZM61IZM65/67(1) 只有具备电气资格的人员才能操作此设备。
(2) 如断路器不能被搬移至安全的工作地点，则务必始终断开一次和二次回路电源。
(3) 抽出式断路器需摇至断开位置。
(4) 所有断路器均需处于分闸状态，机械弹簧需释能。
若违反此说明手册中的这些程序，会导致人员伤亡或财产损失。
应遵守本操作说明书及产品标签上规定的操作说明。
请注意以下五点安全规则：– 断电；– 确保装置不能意外重启；– 确保与电源隔离；– 接地及短路；– 遮盖或为临近带电部件提供屏障断开设备电源。
在设备维修期间，仅可使用正规渠道获得的备件。
在维修和更换时，必须严格遵守规定的维修间隔及说明，以避免人身伤害及开关损坏。
本手册适用于：IZM6系列框架断路器操作手册目的本指导手册对IZM6维护作了详细的介绍。
此断路器通常用于低压金属封闭式开关柜中。
本手册只介绍断路器的详细情况，对于固定式的断路器，本手册某些章节（如介绍关于位置联锁和抽屉机构的内容）不适用。
本手册将对空气断路器的脱扣器作简要介绍。
脱扣器的具体内容和时间-电流特性曲线在另外一本专门针对脱扣器的说明书中有详细的介绍。
如要了解应用方面的信息，请咨询伊顿公司或查阅“产品使用指南”、“技术文件”和“行业标准”等资料。
安全须知在安装、操作和维护此设备时必须严格遵守所有的安全规则和安全标准。
“警告”和“当心”是本手册的一部分，用来保护人员的安全和设备不受损害。
典型的警告标记如上所示，它可以帮助人员熟悉文章介绍的形式。
这样能保证人员对警告的内容持谨慎态度。
另外“当心”与“警告”的内容相似，而且也是粗体字。
本手册不包括在设备的安装，操作和维护过程中可能发生的意外情况。
如果购买者需要了解某种特殊设备的安装，操作和维护的信息和资料，请联系当地的代表处。
操作手册 MN013019SC2IZM6系列框架断路器操作手册 MN013019SC 2023年3月 操作手册 MN013019SC 目录第一章：断路器概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4用途及适用范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4断路器符合标准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5正常工作、安装及运输条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5第二章：断路器结构简介. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6固定式断路器外部结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6抽屉式断路器外部结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6内部结构三维图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7第三章：断路器的说明和操作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8抽屉式断路器的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8固定式断路器的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8接地端子的连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8功耗（环境温度+40°C）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9降容系数 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9推荐铜排规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9第四章：附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10第五章：IZM61/65/67附件安装. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14第六章：断路器操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40储能操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40分合闸操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40抽屉式断路器推入操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41断路器本体抽出操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42抽屉式断路器位置锁定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43第七章：外形及安装尺寸图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44第八章：电气线路图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 IZM61/65/67电气接线图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56第九章：安装使用及维护注意点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 573IZM6系列框架断路器操作手册 MN013019SC 2023年3月 第一章：断路器概述用途及适用范围IZM6系列智能型万能式断路器（以下简称断路器），为新一代高性能空气断路器，工艺精良，功能齐备，安全可靠，适用于交流50/60Hz ，额定工作电压AC 690V 及以下，额定工作电流4000A 及以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、接地、电流不平衡等故障的危害。
框架式断路器-ACB
框架式断路器(Air Circuit Breaker)断路器：能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件下接通、承载一定时间和分断电流的一种机械开关电器。
产品选用及工程设计要点：低压断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电、双电源自动切换及电动机的不频繁起动时的保护、操作等用途。
其选择原则除遵守低压电器设备的使用环境特征等基本原则外尚应考虑如下条件：1)断路器的额定电压不应小于线路的额定电压。
2)断路器的额定电流与过流脱扣器的额定电流不小于线路的计算电流。
3)断路器的额定短路分断能力不小于线路的最大短路电流。
4)选择型配电断路器需考虑短延时短路通断能力和延时保护级间配合。
5)断路器的欠压脱扣器额定电压等于线路的额定电压。
6)用于电动机保护时，需考虑电动机的起动电流并使之在电动机启动时间内不动作。
7)断路器选择还应考虑断路器与断路器、断路器与熔断器的选择性配合。
8)断路器与断路器的配合应考虑上级断路器的瞬时脱扣器动作值，应大于下级断路器出线端处最大预期短路电流。
若由于两级断路器处短路时回路元件阻抗值差别小，使之短路电流值差别不大，则上级断路器可选择带短延时的脱扣器。
9)限流断路器在短路电流大于或等于其瞬时脱扣器整定值时，将会在数毫秒以内脱扣。
因此下级保护电器不宜用断路器实现选择性保护要求。
10)具有短延时的断路器，当其时限整定在最大延时的时候，其通断能力下降，因此，在选择性保护回路中，考虑选择断路器的短延时通断能力应满足要求。
还应考虑上级断路器的短路延时可返回特性与下级断路器的动作特性时间曲线不应相交，短延时特性曲线与瞬时特性曲线间不应相交。
11)断路器与熔断器配合使用时应考虑上下级的配合，应将断路器的安秒特性曲线与熔断器安秒特性曲线比较，以使在发生短路电流的情况下，具有保护选择性。
12)断路器作配电线路的保护时，宜选用带长延时动作过流脱扣器的断路器。
常开CW1框架断路器使用手册
路器，还可作电动机保护用。产品可提供湿热带
型（TH型）、船用型和1E级断路器，可提供低温
至-40℃断路器，并可提供液晶显示及数码管显示
断路器。
交流额定电流630A～5000A；
短路分断能力80kA～120kA（有效值）；
额 定 工 作 电 压 AC50Hz/60Hz， 690V及 以 下
（不适用于690V IT系统）；
目录
概
述
1
结构简介
3
主要技术指标
10
断路器功耗及降容系数
11
高海拔降容
11
智能控制器特性
12
接地故障保护电路
25
电气附件
26
机械附件
30
自动电源转换系统
34
断路器外形尺寸及安装尺寸
38
断路器门框开孔尺寸
47
附件外形安装尺寸
51
安装使用
51
断路 器安装安全 间隙
52
自动电源转换系统外形尺寸及安装尺寸
CW1
/
常熟开关制造有限公司
（原常熟开关厂）
Changshu Switchgear Mfg. Co., Ltd. （Former Changshu Switchgear Plant）
万能式断路器
Universal Breakers
极数（三极不写出）
Poles（omit for three poles）
Can be in adverse direction;
Varied Intelligent controller offering various
function;
The breaker has disconnecting function,its
人民电器 RDW1系列智能型框架式断路器使用说明书
RDW1系列万能式断路器符合标准：GB/T 14048.2产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
-11-续图5 断路器结构图5.1.1 杠杆联锁(适用于同一面柜体中)图6(A) 杠杆联锁10000000111QF 2QF 3QF10000000111QF 2QF 3QF110011101电路图 可能的运行方式方式一：三个电源只能合一台断路器方式二：二个电源最多合两台断路器注：用杠杆联锁的3个垂直安装断路器。
如2个断路器联锁只需去除最上面的断路器。
图dPEN RDW1四极断路器图c RDW1三极断路器-12-电路图 可能的运行方式01QF 2QF 0115.1.2 软联锁(水平、垂直均可带，适用于相邻的柜体之间或同一柜体中)图6(B) 钢缆绳联锁5.2 接地故障保护方式控制器分两种不同保护方式，一种为差值型(T)，控制器根据三相电流和中性线上电流矢量和进行保护。
根据断路器极数又分为3PT 、4PT 、（3P+N ）T 三种形式，分别见下图（a 、b 、c ），另一种方式为地电流型(W)，控制器直接取主电源的中性点与地之间的一个附加电流互感器的输出电流信号进行保护,互感器在N 线与PE 线之间，见下图d。
图a RDW1三极断路器3PT 型（常规标配)差值型接地故障保护，信号只取三相电流的矢量和(三相不平衡 )图b RDW1四极断路器4PT 型差值型接地故障保护，信号取三相电流及 N极电流的矢量和图7(A) 接地故障保护方式(3P+N)T 型外接中性极互感器差值型接地故障保护，信号只取三相电流及 N极电流的矢量和(3P+N)W 型外接地电流互感器地电流型接地故障保护，信号直接取主电源的中性点与地之间图14 RDW1-2000/3P 、4P 固定式水平接线水平加长母线图13 RDW1-2000/3P 、4P 抽屉式In a (mm)630～800A 10151000～1600A 垂直接线水平接线202000A In a (mm)630～800A 10151000～1600A 202000A -21-垂直接线水平加长母线-22-图16 RDW1-3200/3P 、4P 固定式水平接线垂直接线In a (mm)2000A 、2500A 2030 垂直接线2900A 、3200A 水平接线In a (mm)2000A 、2500A 20302900A 、3200A 水平加长母线水平加长母线7.6与成套开关柜配套使用时，门框尺寸及其安装孔孔距见下图，按装时用螺ST2.9×9.5-F-H 固定。
低压断路器及其选择与安装
浅谈低压断路器及其选择与安装中国五冶三公司新泰项目部吴鹏民低压断路器的主要任务是：在正常运行时用它接通或切断负荷电流；在发生短路故障或严重过负荷时，借用继电保护装置用它自动、迅速的切断故障电流，以防止扩大事故范围。
低压短路器的种类繁多，按灭弧介质分有油浸式、真空式和空气式，应用最多的是空气式断路器，所以本篇文章将以自动空气开关（低压断路器）为例进行介绍。
按动作速度分普通型和快速型，如直流快速断路器、交流限流断路器等，其分断时间仅为0.01~0.02s。
按操作方式分有电动操作、储能操作和手动操作。
按极数分有单极、二极、三极和四极等。
按安装方式分有固定式、插入式和抽屉式等。
按使用类别分有选择型和非选择型。
按结构分有万能式断路器和塑壳式断路器。
万能式断路器即框架式断路器，所有器件均装在框架之内，其部件大部分设计成可拆卸的，便与制造、安装和检修。
另外，这种断路器的容量较大，额定电流可达4000A，可装设较多的具有不同保护功能的脱扣器。
如可设计成配电保护用和电动机保护用的，选择型和非选择型的，以及反时限动作特性的等等。
选择型配电用断路器多采用万能式。
由于万能式断路器的辅助触头数量多，便于操作或联动控制。
另外，甚至触头系统可设计成有足够的短时耐受电流，加之再有灭弧能力较强的灭弧室配合，所以极限短路分断能力很高，特别使用于低压配电系统的主保护，如作为低压进线柜的主开关。
塑壳式断路器的主要特点是有塑料底座和塑料壳盖构成塑壳体，所有部件均组装于塑壳与基座之中。
这类断路器的容量较小，额定电流一般在600A以内，适用于交流50Hz,额定电压380V，直流440V 的电路中。
断路器分配电线路保护用和电动机保护用两类，线路保护断路器在正常情况下可对线路不频繁转换分配电能，还可对线路起过载保护和短路保护作用；电动机保护断路器也可在正常情况下对线路不频繁转换，并可对电动机起过载保护、欠压保护和短路保护。
塑壳式断路器具有结构简单、紧凑和操作安全的特点。
人民电器 DW15-630系列框架式断路器万能式 选型说明书
DW15-630万能式断路器(以下简称断路器)及DWX15-630万能式限流断路器(以下简称限流断路器)主要用于交流50Hz,额定电流至630A ，额定工作电压380V的配电网络中，用来分配电能和保护线路及电源设备的过载、欠电压、短路，也可用来保护电动机的过载、欠电压和短路或用于660V的配电网络中，用作上述保护。
断路器(限流断路器)除固定式结构外，还具有抽屉式结构，在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。
由于断路器具有二段或三段保护特性，可以对电网作选择性保护。
抽屉式断路器(抽屉式限流断路器)在主回路和二次回路中均采用了插入式结构，省略了固定式所必须的隔离器，做到一机二用，提高了使用的经济性，同时给操作与维护带 来了很大的方便，增加了安全性、可靠性。
特别是本抽屉座的主回路触刀座，可与NT3型熔断器触刀座通用，这样在应急状态下可直接插入熔断器供电。
限流断路器由于具有限流特性，特别适用于可能出现大短路电流的网络。
产品符合:GB/T 14048.2标准。
选型指南□ B 类(选择型，具有过电流三段保护特性) 注：限流断路器及额定工作电压660V 的断路器均为A 类。
□ 用途：配电用, 保护电动机用。
□ 传动装置：手柄直接传动(正面中央手柄直接传动和侧面手柄直接传动； 抽屉式不具备侧面手柄直接传动)； 电磁铁传动(兼手柄传动)； 电动机传动。
□ 脱扣器种类：具有过电流脱扣器和分励脱扣器；具有过电流脱扣器，欠电压(瞬时或延时)脱扣器；具有过电流脱扣器，欠电压(瞬时或延时)脱扣器和分励脱扣器。
□ 过电流保护种类：短路瞬时动作(电磁式)；过载长延时及短路瞬时动作(热-电磁式或电子式)；□ 欠电压保护种类： 欠电压瞬时动作 ； 欠电压延时动作。
使用类别：A 类(非选择型，具有过电流二段保护特性 )产品概述DW15-630系列万能式断路器055□ 过电流脱扣器形式：电磁脱扣器；热-电磁式脱扣器；□ 主回路进出线方式：板前进出线(垂直进出线)；板后进出线(水平进出线)；板前进线，板后出线(垂直进线，水平出线)；板后进线，板前出线(水平进线，垂直出线)。
电力施耐德框架断路器介绍和维护
电力施耐德框架断路器介绍和维护施耐德框架断路器是一种用于电力传输和配电系统中的关键设备，用于保护电路免受过电流和短路等异常情况的损害。
它不仅具有高性能和可靠性，而且还具有很强的适应性和安全性。
本文将详细介绍施耐德框架断路器的结构、工作原理、安装和维护方法。
施耐德框架断路器的结构施耐德框架断路器采用模块化设计，采用可堆叠单元的方式进行组装。
它由断路器模块、通信模块、电气机构模块等组成。
断路器模块负责实现电流开关功能，通信模块用于与外部控制系统进行通信，电气机构模块用于提供断路器的机械操作力。
施耐德框架断路器的工作原理施耐德框架断路器的工作原理是基于磁力助力机构和电气机械机构的相互作用。
当系统中发生过电流或短路等异常情况时，电流经过断路器内的电流传感器，触发磁力助力机构，使断路器能够快速切断电路。
施耐德框架断路器的安装方法在安装施耐德框架断路器之前，需要将相关的电力线路或设备断开并进行绝缘处理。
然后按照施耐德框架断路器的安装图纸和说明书进行安装。
安装时需注意断路器的固定和连接，确保其能够正常工作并与其他设备配合良好。
施耐德框架断路器的维护方法施耐德框架断路器需要定期进行维护，以确保其可靠性和安全性。
以下是一些常见的维护方法：1.定期检查断路器的外观是否有异常，如有损坏或锈蚀等情况应及时修复或更换。
2.定期进行磨损检查，包括触头、触头弹簧等，如有磨损或老化应及时更换。
3.定期进行油封检查，包括润滑油的添加和更换，确保机械部分的灵活性。
4.定期进行触点清洁，保持触点的良好接触。
5.定期进行电气性能测试，包括过电流保护和短路保护功能的测试。
6.定期进行通信模块的软件更新和参数配置。
7.在定期维护的基础上，应根据使用情况进行预防性维护，及时发现和解决潜在问题。
总结在电力传输和配电系统中，施耐德框架断路器是一种非常重要的设备。
它的高性能和可靠性使其成为保护电路安全的重要工具。
通过正确的安装和定期维护，可以确保施耐德框架断路器的正常工作，延长其使用寿命，同时减少故障发生的可能性。
电气控制柜设计制作-安装与装配-框架式断路器的安装
框架式断路器的安装1．框架式断路器安装前的检查（1）确认使用的框架式万能断路器产品符合相关国际和国家标准。
（2）安装前应检查断路器的型号规格是否符合图纸要求，特别要注意检查铭牌上的合闸电磁铁、储能电动机、分励线圈、失压线圈等的额定电压是否符合图纸要求，搬运时应拉断路器提手，严禁提拉灭弧罩、辅助触头组等，以免造成损坏。
（3）对运输途中可能受潮的部件，检查其绝缘情况，处理合格后再行组装，如测量操作杆绝缘电阻。
均压电阻、均压电容、合闸电阻，经试验合格后再行安装，此外还应对灭弧室、触头的传动机构等进行清洁度检查。
（4）对安装框架尺寸进行复核，断路器安装面必须平整。
（5）检查分励脱扣器、欠电压脱扣器动作是否正常；在欠电压脱扣器吸合条件下，手动操作或电动操作应可靠地使断路器闭合；当用分励脱扣器或欠电压脱扣器脱扣或手动脱扣时，应使断路器可靠断开；进行五次操作检验。
使用中发现铁芯有异常噪声时，应将工作极面的防锈油擦净。
（6）检查断路器，在闭合和断开过程中，其可动部件与灭弧室的零件应无卡滞和碰撞现象，并且指示标牌应能正确地指示断路器的工作状态，灭弧罩安装后应与安装底座无间隙。
（7）框架式万能断路器安装前先以1000V兆欧表检查断路器绝缘电阻，在周围介质温度为20±5℃、相对湿度为50％～70％时应不小于10MΩ，否则应进行烘干处理，待绝缘电阻达到要求后方可使用。
（8）抽屉式断路器使用前，需检查抽屉座二次回路上的绝缘板有无脱落现象。
2．框架式断路器的安装方法（1）框架式万能断路器安装地点海拔应不超过2000m，应按说明书成套安装或户内单独安装，与垂直面的倾斜度应不超过5°。
（2）安装工作要求做到几何尺寸准确，保证组件绝缘水平，传动操作正确可靠，导电部分接触良好。
（3）抽屉式断路器安装时还必须检查主回路触刀与触刀座的配合情况和二次回路对应触头的配合情况是否良好，如发现由于运输等原因而产生偏移，应及时予以修正。
