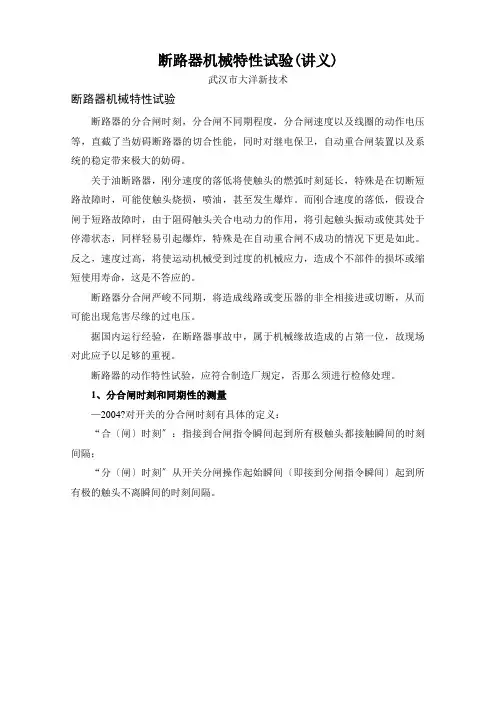

断路器机械特性试验(讲义)武汉市大洋新技术断路器机械特性试验断路器的分合闸时刻，分合闸不同期程度，分合闸速度以及线圈的动作电压等，直截了当妨碍断路器的切合性能，同时对继电保卫，自动重合闸装置以及系统的稳定带来极大的妨碍。
关于油断路器，刚分速度的落低将使触头的燃弧时刻延长，特殊是在切断短路故障时，可能使触头烧损，喷油，甚至发生爆炸。
而刚合速度的落低，假设合闸于短路故障时，由于阻碍触头关合电动力的作用，将引起触头振动或使其处于停滞状态，同样轻易引起爆炸，特殊是在自动重合闸不成功的情况下更是如此。
反之，速度过高，将使运动机械受到过度的机械应力，造成个不部件的损坏或缩短使用寿命，这是不答应的。
断路器分合闸严峻不同期，将造成线路或变压器的非全相接进或切断，从而可能出现危害尽缘的过电压。
据国内运行经验，在断路器事故中，属于机械缘故造成的占第一位，故现场对此应予以足够的重视。
断路器的动作特性试验，应符合制造厂规定，否那么须进行检修处理。
1、分合闸时刻和同期性的测量—2004?对开关的分合闸时刻有具体的定义：“合〔闸〕时刻〞：指接到合闸指令瞬间起到所有极触头都接触瞬间的时刻间隔；“分〔闸〕时刻〞从开关分闸操作起始瞬间〔即接到分闸指令瞬间〕起到所有极的触头不离瞬间的时刻间隔。
早期的测量方法，多采纳数字式电子毫秒表测量，现在此法已不被采纳了。
最为传统的方式是16线光线示波器，如图1中所测的结果，直截了当在光学感光10 20 30 40 50 60 70图纸上得到各断口的时刻跳变波形图，在感光纸的时刻坐标分格上进行分析，得到试验结果。
此种方式是最传统、可靠的试验方式，但①使用较为烦琐；②操作此设备需要较有经验的人员；③设备较重；④夜晚加班操作极为不便，因为感光纸必须在较强光线下才能显现波形；⑤受环保政策的妨碍，感光纸较难购置。
因此近十年来，将计算机技术应用于断路器机械特性试验的电子仪器慢慢地多起来，为我们的现场试验提供了方便的条件。
断路器检测报告模版

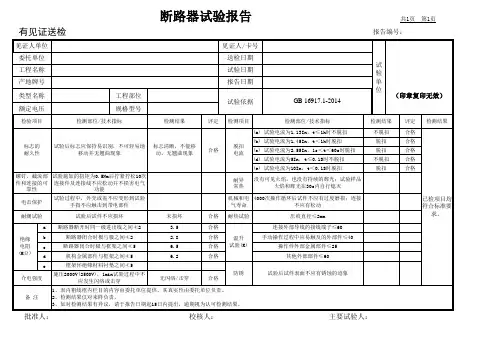

断路器试验报告
