无人机测绘解决方案
无人机测绘勘察解决方案
3k高强度预侵碳纤维 70min
10m/s
4000m 110kv-175kv顶级无
刷电机 20000mAH高性能锂
电池 垂直起降
地面站 系统
RTK技术 （选配）
环境
控制半径 选配
平面精度
10km ADS-8空域监管系统
±8mm+1ppm
高程精度 ±15mm+1ppm
抗风性能
6级风
抗雨性能 工作温度
小雨 -20°C～60°C
数字图传系统
iGCS-1
|| 产品介绍—iFly U3
iFly U3固定翼无人机
iFly U3技术参数
最大起飞重量
机体尺寸 （m）
5.5千克 1.70*0.84*0.18
载荷系统
机体材质
航空复合蜂窝材料 地面站系统
续航时间 飞行速度
90分钟 85km/h
RTK技术 （选配）
飞行高度 4000m（最大海拔高）
模型单体化，生成精细三维模型数据； 矢量测图； 结合精细三维场景数据和相应二维矢量数
据，实现三维数字城市的智能化管理
|| 产品线
测绘勘察
平台 荷载
固定翼 iFly U3
多旋翼 iFly D1
Sony A7r
红外相机 iCam-H3
倾斜相机 iCam Q5
影像处理软件
DP-Smart DP-Modeler
动力装置
后推专业定制电机
工作环境
动力电池
高性能锂电池
起飞 降落
弹射起飞 定点伞降
飞机操控
最大载荷
1.5kg
标配
Sony A7R
无人机测绘解决方案ppt课件
.
______________________ __________________________
目 录 ________________
____________
I. 公司介绍 II. 智慧蜂无人机
___ III. 应用载荷 ___ IV. 工作流程
V. 案例
.
•1 • 公司介绍
FG3300、QE1280、HE1680……
应用方向
DOM、视频拍摄、倾 DOM、视频拍摄、倾
斜摄影测量
斜摄影测量
.
5、五拼相机（XH-5D）
.
6、五拼倾斜相机应用方向
载荷名称 载荷类型 单镜头分辨率 有效像素 最高GSD 载荷重量 倾斜视角 适配机型 应用方向
XH-5D 倾斜摄影测量相机
5456 x 3632 1亿1千万 2cm 2300g左右 45°
.
5、XH-ME1500技术参数
系统项目
物理尺寸
整机重量、最大起飞重量 有效载荷 动力方式 航时 巡航速度 最远航程
测控设备
起飞方式 降落方式 实用升限 最佳飞行高度
系统参数
翼展：1.6米；机身长度：1米 3公斤、最大起飞重量3.5kg
0.5公斤 拉近式无刷动力
60-90分钟 70-100公里/小时
引 言 ________________
____________
我国海域辽阔，海岸线长，江河湖海 多，仅靠卫星和载人航空器获取数据 已不能满足需求。无人机系统可以凭 借自身的优势为海洋及河道监控另辟 蹊径。海上风高浪急，智慧蜂无人机 系统机动灵活，抗风性强，能够快速 及时的提供高分辨率影像，获取高精 度水文数据，完成遥感监测、调查取 证、实时数据采样、海上救灾以及河 道疏导等任务，为海事监管提供有力
无人机航测解决方案
无人机航测解决方案无人机航测是利用无人机进行航空摄影测量的一种方法，通过无人机搭载的航摄器材，对指定范围的地理信息进行高精度、高效率的获取。
无人机航测具有操作灵活、成本较低、覆盖范围广等优势，因此在航测领域得到广泛应用。
以下是针对无人机航测的解决方案：1.硬件选择：选择适合航测任务的无人机和相机设备。
根据航测需求，选择具有较长飞行时间、较大载荷承载能力和较高定位精度的无人机，并搭载高像素、高分辨率的遥感相机，以实现高质量的航测数据采集。
2.航线规划：根据航测区域的特点和要求，制定合理的航线规划方案。
航线规划需要考虑飞行高度、航线间隔等因素，并结合航测范围、相机参数等进行优化，以保证航线覆盖率和数据质量。
同时，还要根据地形、障碍物等情况进行考虑，确保安全飞行。
3.飞行控制：设置飞行参数和飞行控制点，确保无人机能够按照预定航线完成飞行任务。
飞行参数包括姿态控制、速度控制、高度控制等，需要根据具体的航测需求进行设置。
飞行控制点则是在航测区域内选择一定数量的控制点，用于定位和校正航测数据。
4.数据采集：根据航测计划进行数据采集。
数据采集包括航测相机的设置与校准、无人机的起飞与降落、航测航线的执行等环节。
在数据采集过程中，需要密切注意飞行状态、相机设置、故障检测等因素，确保航测数据的准确性和完整性。
5.数据处理：对采集到的航测数据进行后期处理，包括摄像测量、地理校正、数字高程模型（DEM）生成等。
相关软件工具如地理信息系统（GIS）、遥感图像处理软件等可以用于数据处理，通过图像处理、解译和分析，提取出所需的地理信息。
6.数据应用：将处理过的航测数据应用于实际的领域中。
无人机航测可以广泛应用于测绘、地理信息系统、城市规划、环境监测、农业、林业等领域。
通过航测数据的应用，可以提供高精度、高分辨率的地理信息，为各行业提供决策支持和科学依据。
7.安全管理：无人机航测需要重视飞行安全。
在选择无人机和相机设备时，考虑其飞行稳定性、安全性能等因素。
无人机测绘操控技术中常见的技术挑战与解决方案
无人机测绘操控技术中常见的技术挑战与解决方案随着科技的不断发展，无人机测绘技术在各个领域得到了广泛的应用。
无人机测绘操控技术是无人机测绘的关键环节，但也面临着一些技术挑战。
本文将探讨无人机测绘操控技术中常见的技术挑战，并提出相应的解决方案。
首先，无人机测绘操控技术中的一个重要挑战是导航和定位准确性。
在复杂的环境中，如城市高楼、森林等，无人机的导航和定位面临着较大的困难。
为了解决这个问题，可以采用多传感器融合技术。
通过结合GPS、惯性导航系统、视觉传感器等多种传感器的数据，可以提高无人机的导航和定位准确性。
此外，还可以利用地面基站和卫星通信系统进行实时数据传输和校正，进一步提高定位精度。
其次，无人机测绘操控技术中的另一个挑战是飞行稳定性和控制精度。
无人机在飞行过程中受到风力、气流等外界因素的干扰，容易造成飞行不稳定和姿态控制困难。
为了解决这个问题，可以采用自适应控制算法和飞行控制系统。
自适应控制算法可以根据无人机当前的飞行状态和环境条件，自动调整控制参数，提高飞行稳定性。
飞行控制系统可以通过精确的姿态传感器和动力系统，实现对无人机的精确控制，确保测绘任务的准确性。
此外，无人机测绘操控技术中还存在着数据处理和传输的挑战。
无人机在测绘过程中会产生大量的数据，如图像、点云等。
如何高效地处理和传输这些数据是一个技术难题。
为了解决这个问题，可以采用数据压缩和分块传输技术。
数据压缩可以减小数据的体积，提高数据传输的效率。
分块传输技术可以将大规模的数据分成多个小块进行传输，提高数据传输的稳定性和可靠性。
最后，无人机测绘操控技术中还需要解决能源和续航能力的挑战。
由于无人机测绘任务通常需要较长的飞行时间，能源和续航能力成为制约技术进步的一个瓶颈。
为了解决这个问题，可以采用高能量密度的电池技术和智能能源管理系统。
高能量密度的电池可以提供更长的飞行时间，智能能源管理系统可以根据无人机当前的能量消耗和任务需求，合理调配能源，延长无人机的续航能力。

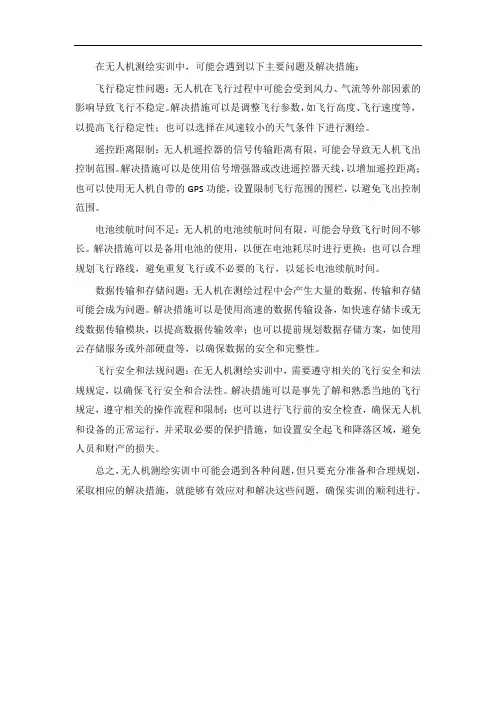

无人机测绘实训中遇到的主要问题及解决措施
在无人机测绘实训中，可能会遇到以下主要问题及解决措施：
飞行稳定性问题：无人机在飞行过程中可能会受到风力、气流等外部因素的影响导致飞行不稳定。
解决措施可以是调整飞行参数，如飞行高度、飞行速度等，以提高飞行稳定性；也可以选择在风速较小的天气条件下进行测绘。
遥控距离限制：无人机遥控器的信号传输距离有限，可能会导致无人机飞出控制范围。
解决措施可以是使用信号增强器或改进遥控器天线，以增加遥控距离；也可以使用无人机自带的GPS功能，设置限制飞行范围的围栏，以避免飞出控制范围。
电池续航时间不足：无人机的电池续航时间有限，可能会导致飞行时间不够长。
解决措施可以是备用电池的使用，以便在电池耗尽时进行更换；也可以合理规划飞行路线，避免重复飞行或不必要的飞行，以延长电池续航时间。
数据传输和存储问题：无人机在测绘过程中会产生大量的数据，传输和存储可能会成为问题。
解决措施可以是使用高速的数据传输设备，如快速存储卡或无线数据传输模块，以提高数据传输效率；也可以提前规划数据存储方案，如使用云存储服务或外部硬盘等，以确保数据的安全和完整性。
飞行安全和法规问题：在无人机测绘实训中，需要遵守相关的飞行安全和法规规定，以确保飞行安全和合法性。
解决措施可以是事先了解和熟悉当地的飞行规定，遵守相关的操作流程和限制；也可以进行飞行前的安全检查，确保无人机和设备的正常运行，并采取必要的保护措施，如设置安全起飞和降落区域，避免人员和财产的损失。
总之，无人机测绘实训中可能会遇到各种问题，但只要充分准备和合理规划，采取相应的解决措施，就能够有效应对和解决这些问题，确保实训的顺利进行。
无人机测绘中常见问题解决方案汇总
无人机测绘中常见问题解决方案汇总无人机测绘作为一种高效、精确的测绘技术，已经在各个领域得到广泛应用。
然而，在实践过程中，我们也会遇到一些常见问题，如飞行安全、数据处理等方面的困扰。
本文将汇总一些常见问题，并提供相应的解决方案，以帮助读者更好地应对这些挑战。
一、飞行安全问题解决方案1. 飞行环境选择：在选择飞行环境时，应优先考虑无人机的安全飞行。
避免选择有高压电线、高楼大厦等障碍物密集的区域进行飞行，以免发生碰撞事故。
同时，要注意避开禁飞区域，合理规划航线。
2. 飞行高度控制：在进行测绘任务时，需要根据实际情况合理设置飞行高度。
一般来说，较低的飞行高度可以获得更高分辨率的图像，但也会增加障碍物的风险。
因此，要根据具体任务需求和环境条件选择合适的飞行高度。
3. 飞行器维护：无人机的正常运行对于飞行安全至关重要。
在每次飞行前，要检查无人机的电池、螺旋桨、传感器等部件是否正常工作。
同时，定期进行无人机的维护保养，确保其性能稳定可靠。
二、数据采集问题解决方案1. 图像质量控制：无人机测绘的核心是图像采集，而图像质量的好坏直接影响后续数据处理的准确性。
在进行图像采集时，要注意保持无人机的稳定飞行，避免晃动和模糊。
此外，合理设置相机参数，如曝光、对焦等，以获得清晰、准确的图像。
2. 数据传输与存储：无人机测绘所采集的数据量通常较大，因此，需要选择合适的数据传输和存储方式。
一种常见的解决方案是将数据通过无线网络传输到云端进行存储和处理，以节省存储空间。
同时，要注意数据的备份，以防止数据丢失或损坏。
三、数据处理问题解决方案1. 数据配准与纠正：在进行无人机测绘时，由于飞行器的姿态变化、地面高程差异等因素，采集到的图像可能存在一定的畸变。
因此，在数据处理过程中，需要进行图像配准和纠正，以消除这些畸变，提高数据的准确性。
2. 数据融合与分析：无人机测绘所采集的数据通常包括图像、激光雷达等多种信息。
在进行数据处理时，可以将这些数据进行融合，以获得更全面、准确的地理信息。
工程建设中无人机测绘技术的使用中常见问题
工程建设中无人机测绘技术的使用中常见问题在现代工程建设中，无人机测绘技术的应用越来越广泛。
作为一种高效、精确和经济的测绘手段，无人机测绘技术在土地勘测、地形测量、建筑物测量等方面有着巨大的潜力。
然而，随着无人机技术的不断发展和应用，一些常见问题也随之出现。
本文将介绍在工程建设中使用无人机测绘技术时常见的问题，并提供相应的解决方案。
问题一：测量精度达标问题由于无人机测绘技术的特殊性，其测量结果的精度成为受关注的问题。
常见的测量精度差异主要由以下原因引起：1. 环境因素：风力、气温、湿度等自然环境因素会对无人机的操控和测量精度产生影响。
解决方案：在无人机测量前，应根据天气预报选择合适的测量时间，尽量避免大风、高温和多雾的气候。
此外，可以结合实时监测系统进行实时监测和调整，以确保测量精度。
2. 设备质量：不同无人机的质量和性能差异会导致测量结果的准确性有所不同。
解决方案：选择合适的无人机型号和设备，尽量选择质量可靠、性能稳定的设备。
采用先进的传感器和摄像头，以提高测量精度。
问题二：数据处理与分析问题无人机测绘技术获取的数据庞大，如何高效、准确地处理和分析这些数据是工程建设中常见的问题。
1. 数据处理：无人机测绘数据量大，对计算机处理速度和存储容量提出了较高要求。
解决方案：选择合适的数据处理软件和硬件，提高计算机处理速度和存储容量。
此外，采用压缩算法和数据分块存储技术，以减少数据处理和存储的负担。
2. 数据分析：如何从测绘数据中提取有用的信息和特征，以指导工程建设和决策。
解决方案：结合专业的地理信息系统（GIS）软件和算法，并进行数据分析和挖掘，以提取有用的信息。
此外，借助数学、统计学等相关理论和方法，对数据进行分析和建模，提高数据利用率和可靠性。
问题三：无人机飞行安全问题无人机的飞行安全是工程建设中需要高度关注的问题。
常见的无人机飞行安全问题包括：1. 飞行障碍物：建筑物、电线杆、树木等障碍物可能导致无人机飞行事故和数据采集中断。
昆明无人机测绘施工方案
昆明无人机测绘施工方案概述无人机测绘技术以其高精度、高效率和低成本的特点，在各个行业得到了广泛的应用。
在昆明市建设工程领域，无人机测绘可以为施工方提供准确的地形图、数字高程模型（DEM）以及正射影像等数据，帮助施工方制定更科学合理的施工方案，提高工程质量和效率。
本文将通过介绍昆明市无人机测绘施工方案的流程和关键步骤，以及技术设备的要求，来帮助施工方了解无人机测绘在施工中的应用。
测绘流程无人机测绘施工方案的流程主要包括以下几个步骤：1.规划测区：根据实际施工需要，确定测绘区域，并分析地形、地貌和陆地利用等因素，为测绘提供必要的参考数据。
2.选取无人机设备：根据施工区域的大小、复杂程度以及测绘精度要求，选择合适的无人机设备。
在昆明市无人机测绘中，一般选择具备较长飞行时间、较高精度的多旋翼无人机。
3.准备工作：对无人机进行必要的拆卸和装配，检查设备的状态和性能，确认各种传感器的正常工作。
4.飞行任务规划：根据施工区域的大小和要求，规划无人机的飞行路径和航线，确保全面覆盖并获得高质量的数据。
5.进行测绘航飞：根据规划的航线和任务，进行无人机的起飞、航飞和降落等操作。
在飞行中，无人机会搭载相应的传感器，如全球定位系统（GPS）、惯性导航系统（INS）和航摄器（如相机）等。
6.数据处理和分析：将无人机飞行过程中获取的图像、GPS测量数据等进行后处理，生成准确的地形图、DEM和正射影像，并进行数据分析和验证。
7.结果输出：将处理后的数据以适当的格式输出，提供给施工方使用。
一般格式包括地理信息系统（GIS）数据格式和常见的图像格式。
技术设备要求在昆明市进行无人机测绘施工方案时，需要以下技术设备的支持：1.无人机：选择合适的多旋翼无人机，具备较长的飞行时间和较高的精度，能够搭载相应的传感器，如相机和测量设备。
2.传感器：搭载高分辨率相机和其他测量设备，实时采集地形、地貌等数据，并提供坐标、姿态、速度等信息。
3.地面控制站：用于无人机的飞行任务规划、飞行控制和飞行数据的接收和处理。
解决无人机测绘常见问题的技巧与经验分享
解决无人机测绘常见问题的技巧与经验分享无人机测绘作为一种新兴的测绘技术，其应用范围越来越广泛，但也伴随着一些常见的问题。
在本文中，我们将分享一些解决无人机测绘常见问题的技巧与经验，希望对从事无人机测绘工作的人员有所帮助。
首先，无人机测绘中常见的问题之一是图像质量不佳。
为了获得高质量的图像，首先要确保无人机的相机设置正确。
合理选择相机的曝光时间、光圈和ISO值，可以提高图像的清晰度和细节。
此外，还应注意无人机飞行时的风速和飞行高度，避免图像模糊和色差。
另外，使用较高分辨率的相机也可以提高图像质量。
其次，无人机测绘中常见的问题之二是数据处理困难。
在无人机测绘中，采集到的数据量通常很大，因此需要使用专业的数据处理软件进行处理。
选择合适的软件可以提高数据处理的效率和准确性。
此外，还应注意数据的存储和备份，确保数据的安全性和完整性。
在数据处理过程中，还应注意数据的校正和配准，以提高数据的准确性和一致性。
另外，无人机测绘中常见的问题之三是飞行安全。
在进行无人机测绘任务时，应事先了解飞行区域的地形和气象条件，选择合适的飞行时间和路线。
在飞行过程中，要时刻关注无人机的电量和信号强度，避免因电量不足或信号中断导致的飞行事故。
此外，还应遵守相关的航空法规和飞行规范，确保飞行的安全性和合法性。
最后，无人机测绘中常见的问题之四是数据的精度和准确性。
为了提高数据的精度和准确性，首先要选择合适的测绘地面控制点，以提供参考坐标和高程。
其次，要根据测绘任务的要求，合理选择无人机的航线和飞行高度，以获得较高的地面分辨率和数据精度。
此外，在数据处理过程中，还应进行数据的校正和配准，以提高数据的一致性和准确性。
综上所述，解决无人机测绘常见问题的技巧与经验分享包括提高图像质量、数据处理、飞行安全和数据的精度和准确性。
通过合理选择相机设置、使用专业的数据处理软件、注意飞行安全和选择合适的测绘地面控制点等方法，可以有效解决无人机测绘中的常见问题，提高测绘工作的效率和准确性。
无人机测绘解决方案
无人机测绘解决方案
《无人机测绘解决方案》
随着科技的不断发展，无人机在测绘领域的应用越来越广泛。
传统的测绘工作通常需要人力、时间和资源投入较多，而且在一些复杂的地形环境下难以完成任务。
而无人机测绘解决方案的出现，为测绘工作带来了革命性的变革。
无人机测绘解决方案能够通过无人机搭载的高精度摄像头和激光雷达等设备，对地表进行高精度的影像采集和测量。
这种技术不仅可以快速准确地完成测绘任务，还能在极端环境下进行作业，大大提高了测绘效率和质量。
在土地规划、城市建设和自然资源管理等领域，无人机测绘解决方案发挥了重要作用。
它可以帮助规划者们更准确地了解地形地貌、地貌风貌和植被分布等信息，为规划和设计提供了真实可靠的数据支持。
而且，无人机测绘还可以有效地监测地质灾害、保护生态环境，为各种工程项目提供重要的技术支持。
除此之外，无人机测绘解决方案还可以应用在农业生产、水利工程和国土资源调查等领域。
通过对农田、森林、河流等地理信息数据的实时采集和处理，农民和专业人员可以更好地了解自然环境的变化，科学合理地进行农田管理和资源利用。
总的来说，无人机测绘解决方案的出现，不仅使测绘工作更加高效、准确和安全，还为各行各业的发展带来了新的机遇和挑
战。
相信随着技术的不断进步和创新，无人机测绘解决方案将会在未来的发展中发挥越来越重要的作用。
无人机测绘设计施工方案
无人机测绘设计施工方案1. 引言无人机测绘作为一种现代化的测绘方式，具有快速、高效、精确的优势，已逐渐在各个领域得到广泛应用。
本文将介绍无人机测绘设计施工方案，包括设备选择、测绘流程和数据处理等内容，为相关从业者提供参考和指导。
2. 设备选择2.1 无人机选择选择合适的无人机是实施无人机测绘的基础。
根据测绘任务的需求，可以选择不同类型的无人机。
一般情况下，无人机应具备以下特点：•航程和续航能力较长，能够覆盖较大的测绘区域；•搭载高分辨率相机或激光雷达等测绘设备，能够获取高质量的数据；•具备稳定的飞行性能和可靠的遥控系统，能够保证测绘任务的安全完成。
2.2 摄像机选择无人机测绘的核心任务是获取地表特征的图像数据，因此选择合适的摄像机至关重要。
一般而言，可根据以下几个因素进行选择：•分辨率：摄像机的分辨率决定了所获取图像的精度，一般推荐选择分辨率较高的摄像机；•焦距范围：根据测绘区域的大小和特点，选择合适的焦距范围，以保证图像的全面覆盖；•传感器类型：根据具体任务需求，可选择RGB摄像头、红外摄像头等不同类型的传感器。
3. 测绘流程3.1 任务规划在进行无人机测绘之前，需要做好详细的任务规划。
主要包括确定测绘区域的范围和边界，制定飞行路径和航点布置方案，制定数据采集要求和时间计划等。
3.2 前期准备在测绘前，需要进行一系列的前期准备工作。
首先，需对无人机进行系统检查和校准，确保其飞行性能和测绘设备的正常运作。
其次，需要检查所需材料和工具的携带情况，确保备齐，并做好相应的记录。
3.3 测飞实施根据任务规划确定的飞行路径和航点布置方案，进行测飞实施。
在测飞过程中，应注意以下几点：•飞行安全：确保无人机的飞行安全，遵守相关的航空法规；•数据采集：按照任务要求，进行图像或激光雷达数据的采集；•航点调整：根据实际情况，在飞行中可以适当调整航点或航线，以保证数据的完整性和准确性。
3.4 数据处理测飞结束后，需要对采集到的数据进行处理和分析。
无人机测绘操控技术的常见问题及解决方法
无人机测绘操控技术的常见问题及解决方法随着科技的不断发展，无人机测绘技术在各个领域得到了广泛应用。
然而，无人机测绘操控技术也面临着一些常见问题。
本文将探讨这些问题，并提供相应的解决方法。
一、飞行稳定性问题无人机在飞行过程中可能会受到风力、气流等外界因素的影响，导致飞行不稳定。
为了解决这个问题，可以通过以下方法来提高飞行稳定性。
首先，选择具有较好稳定性的无人机。
市场上有许多品牌和型号的无人机可供选择，其中一些具有自动稳定系统，能够自动调整飞行姿态，提高飞行稳定性。
其次，合理设置飞行参数。
在无人机起飞前，需要根据实际情况设置合适的飞行参数，如飞行高度、飞行速度等。
合理设置这些参数可以减少外界因素对无人机的影响，提高飞行稳定性。
二、遥控信号干扰问题无人机的操控是通过遥控器进行的，然而，遥控信号可能会受到干扰，导致无人机失控。
下面是一些解决遥控信号干扰问题的方法。
首先，选择合适的遥控器。
市场上有各种型号的遥控器，一些高端遥控器具有抗干扰能力强的特点，能够在复杂环境下保持稳定的信号传输。
其次，选择合适的频率。
无人机遥控器的频率通常有2.4GHz和5.8GHz两种选择，其中2.4GHz的频率更容易受到干扰。
在选择频率时，可以根据实际情况选择合适的频率，以减少干扰。
三、电池续航能力问题无人机的电池续航能力是限制其飞行时间的重要因素。
为了解决电池续航能力问题，可以采取以下措施。
首先，选择容量较大的电池。
市场上有不同容量的电池可供选择，一般来说，容量越大，续航能力越强。
因此，在购买电池时，可以选择容量较大的电池，以延长飞行时间。
其次，合理使用电池。
在使用无人机时，可以采取一些措施来延长电池的使用时间，如减少急加速、急刹车等动作，避免长时间悬停等。
四、航拍图像处理问题无人机测绘的核心是航拍图像的处理和分析，然而，航拍图像可能存在一些问题，如图像模糊、图像失真等。
下面是一些解决航拍图像处理问题的方法。
首先，选择合适的相机。
测绘技术无人机测绘数据处理流程案例分享
测绘技术无人机测绘数据处理流程案例分享随着无人机技术的迅猛发展，测绘技术也迎来了一场革命。
无人机测绘以其高效、精准和成本低廉的优势，成为了现代测绘领域的一项重要工具。
然而，与此同时，海量的无人机测绘数据的处理也成为了一个亟待解决的难题。
本文将分享一个无人机测绘数据处理的流程案例，介绍其中的步骤和技术。
一、数据采集无人机在测绘中的应用通常需要配备高精度航空相机或激光雷达等设备，以获取精细的地面数据。
首先，我们需要确定测绘区域的范围和目标，然后规划飞行路线和航点。
在飞行过程中，无人机将会自动完成拍摄任务，获取大量的图像数据或点云数据。
二、数据预处理获取到的原始数据经过预处理，可以提高后续处理的效果。
对于图像数据，我们首先需要进行图像校正和去畸变处理，以消除畸变和提高图像几何质量。
对于点云数据，我们需要进行噪声过滤和配准等处理，以确保数据的准确性和一致性。
此外，还可以对数据进行镶嵌和融合处理，以获取更全面的地面信息。
三、特征提取和分类在无人机测绘数据中，我们通常需要提取出感兴趣的特征，如建筑物、道路、水体等。
特征提取可以通过机器学习和计算机视觉等技术来实现。
对于图像数据，我们可以使用深度学习模型进行目标检测和分割，从而提取出各个目标的位置和形状信息。
对于点云数据，我们可以利用聚类和分类算法将点云数据分割成不同的物体，然后提取其特征。
四、数字建模和三维重建在特征提取的基础上，我们可以进行数字建模和三维重建。
对于图像数据，我们可以使用三维重建算法将多幅图像融合成一个三维模型，并提取出地面、建筑物和植被等高度信息。
对于点云数据，我们可以使用点云拼接和三维重建算法将点云数据转换成三维模型，以实现更精细的地面重建和建筑物识别。
五、精度评定和质量控制无人机测绘数据处理过程中，精度评定和质量控制是非常重要的环节。
我们需要利用地面控制点和高程基准等数据进行精度评定，以评估测绘结果的准确性和可靠性。
同时，质量控制也是不可或缺的，我们需要对每个处理步骤进行检查，确保数据处理过程中的准确性和一致性。
无人机测绘操控中遇到的常见难题解决方法
无人机测绘操控中遇到的常见难题解决方法随着科技的不断发展，无人机测绘在各个领域得到了广泛应用，如土地测绘、城市规划、环境监测等。
然而，在无人机测绘操控过程中，常常会遇到一些难题。
本文将探讨无人机测绘操控中的一些常见难题，并提供相应的解决方法。
1. 飞行稳定性问题无人机在飞行过程中，可能会受到外界因素的干扰，如风力、气流等，导致飞行不稳定。
为了解决这个问题，可以采取以下措施：- 使用先进的飞控系统：选择具有良好飞行稳定性的飞控系统，可以提高无人机的飞行稳定性和抗干扰能力。
- 进行飞行器动力学建模：通过建立飞行器的动力学模型，可以对飞行过程中的不稳定因素进行预测和补偿，提高飞行的稳定性。
- 飞行路径规划：合理规划飞行路径，避免遇到强风区域或气流较大的地方，减小不稳定因素的影响。
2. 操控精度问题无人机测绘需要高精度的操控，以获取准确的测绘数据。
然而，由于多种因素的影响，如传感器误差、飞行器姿态控制等，可能导致测绘结果的精度不高。
以下是解决该问题的方法：- 传感器校准：定期对无人机上的传感器进行校准，如惯性测量单元（IMU）、全球定位系统（GPS）等，以提高传感器的测量精度。
- 姿态控制算法优化：改进姿态控制算法，提高无人机的姿态控制精度，使其能够更准确地执行测绘任务。
- 数据后处理：通过对测绘数据进行后处理，如差分纠正、滤波等，可以减小误差，提高测绘结果的精度。
3. 遥控距离限制问题无人机的遥控距离通常受到无线信号传输的限制，当无人机超出遥控范围时，操控信号可能会中断，导致无人机无法继续执行任务。
为了解决这个问题，可以考虑以下方法：- 使用信号增强设备：通过使用信号增强设备，如信号中继器或增强天线等，可以扩大无人机的遥控范围，提高遥控距离。
- 优化通信协议：选择更先进的通信协议，如4G或5G网络，可以提供更远的遥控距离和更稳定的信号传输。
- 飞行计划设计：在飞行计划中合理安排飞行路径，避免无人机超出遥控范围，确保操控信号的稳定性。
无人机测绘操控技术中的常见问题与解决方法
无人机测绘操控技术中的常见问题与解决方法随着科技的不断发展，无人机已经成为现代测绘领域中不可或缺的工具。
无人机测绘操控技术的应用范围越来越广泛，但在实际操作中，常常会遇到一些问题。
本文将探讨无人机测绘操控技术中的常见问题，并提供一些解决方法。
一、飞行稳定性问题在无人机测绘过程中，飞行稳定性是一个非常重要的问题。
无人机在飞行过程中可能会受到风力、气流等外部因素的干扰，导致飞行姿态不稳定，从而影响测绘结果的准确性。
为了解决这个问题，可以采取以下措施：1.选择合适的飞行环境：避免在风力较大或气流较强的天气条件下进行测绘任务，选择相对平稳的天气条件，可以降低飞行稳定性问题的发生。
2.使用飞行控制系统：现代无人机通常配备了先进的飞行控制系统，可以通过自动调整飞行姿态来保持飞行稳定性。
在飞行前，对飞行控制系统进行校准和调试，确保其正常工作。
二、图像采集问题无人机测绘的核心任务是获取高质量的地面图像数据。
然而，在实际操作中，图像采集常常会遇到以下问题：1.图像模糊：图像模糊可能是由于飞行速度过快或相机快门速度设置不当导致的。
解决这个问题的方法是调整飞行速度，降低相机快门速度，确保图像清晰。
2.图像重叠度不足：图像重叠度不足会导致测绘结果的精度下降。
为了解决这个问题，可以通过调整飞行高度、飞行速度和相机拍摄间隔等参数来增加图像重叠度。
三、数据处理问题无人机测绘的另一个重要环节是数据处理。
在数据处理过程中，常常会遇到以下问题：1.数据匹配问题：无人机采集的图像数据需要进行匹配，以建立地面特征点的对应关系。
然而，由于图像中的噪声和遮挡等因素，可能会导致数据匹配的困难。
为了解决这个问题，可以采用图像处理算法进行特征点提取和匹配，提高匹配的准确性。
2.地面模型生成问题：无人机测绘的最终目标是生成高精度的地面模型。
然而，在实际操作中，由于数据采集误差和处理算法的限制，地面模型可能存在一定的误差。
为了解决这个问题，可以采用多视角图像融合和数据滤波等技术，提高地面模型的精度和准确性。
无人机土地测绘实施方案
无人机土地测绘实施方案介绍本文档旨在提供关于使用无人机进行土地测绘的实施方案。
无人机在现代土地测绘工作中已经得到广泛应用，其高效性和精确性使其成为一种非常有价值的工具。
目标本实施方案的目标是利用无人机进行土地测绘，获得高质量的土地测量数据和图像。
方案概述1. 选择适当的无人机：根据实际需求和项目要求，选择适合的无人机设备。
这需要考虑无人机的飞行时间、搭载的传感器和数据采集能力等因素。
2. 飞行计划制定：根据实际需求和项目范围，制定详细的飞行计划。
这包括飞行路线、起飞点和降落点的选择以及飞行高度等。
3. 数据采集：在飞行过程中，根据飞行计划进行数据采集。
无人机设备应该被正确设置和校准，以确保数据的准确性和一致性。
4. 数据处理和分析：采集完成后，将数据传输到计算机进行处理和分析。
可以使用专业的软件进行图像处理和地理信息系统（GIS）分析。
5. 结果生成和报告：根据处理和分析的结果，生成准确的地图、图像和报告。
确保结果的可视化和易读性。
6. 质量控制：在整个过程中，需要进行质量控制措施，以确保数据的准确性和可靠性。
这包括对飞行和数据采集过程的监控、数据的验证和校正等。
优势使用无人机进行土地测绘具有以下优势：- 高效性：无人机可以快速完成大面积的土地测绘，比传统测绘方法更加高效。
- 准确性：由于无人机搭载了先进的传感器，可以实时采集高质量的数据，提供准确的测量结果。
- 安全性：无人机可以在复杂和危险的地形或环境中进行测绘，减少了人员的风险。
- 成本效益：相比传统的测绘方法，使用无人机进行测绘可以降低成本和人力资源投入。
注意事项使用无人机进行土地测绘需要注意以下事项：- 遵守法律法规：在飞行过程中，必须遵守当地的航空法规和相关规定。
- 隐私保护：在进行土地测绘时，必须保护相关个人隐私和敏感信息。
- 坏天气限制：不适宜在恶劣的天气条件下进行无人机飞行，避免不必要的风险。
- 数据存储和保护：采集的数据应该进行妥善存储和保护，防止数据丢失或泄露。
有效应对无人机测绘操控中的常见问题与解决方案
有效应对无人机测绘操控中的常见问题与解决方案随着科技的不断发展，无人机测绘在各个领域的应用越来越广泛。
然而，在无人机测绘操控过程中，常常会遇到一些问题。
本文将探讨无人机测绘操控中的常见问题，并提供相应的解决方案。
首先，无人机在操控过程中可能会遇到天气变化导致的飞行不稳定问题。
例如，强风、雨雪等恶劣天气条件会对无人机的稳定性造成影响。
为了解决这个问题，可以通过提前查看天气预报，选择适宜的天气条件进行飞行。
此外，无人机操控人员应该熟悉无人机的飞行性能，合理调整飞行参数，确保飞行的平稳性和安全性。
其次，无人机测绘中常常会遇到信号干扰导致的通信中断问题。
在一些复杂的环境中，无线信号可能会受到建筑物、电磁干扰等因素的影响，导致与无人机的通信中断。
为了解决这个问题，可以采用增强型无线通信设备，提高信号传输的稳定性和抗干扰能力。
此外，操控人员还可以选择合适的通信频段，避免与其他设备的频率冲突，确保通信的稳定性。
第三，无人机测绘中常常会遇到飞行高度限制导致的数据采集不完整问题。
在一些特殊区域，如机场、禁飞区等，无人机的飞行高度受到限制，可能无法获取到完整的测绘数据。
为了解决这个问题，操控人员应该提前了解相关的法律法规和限制规定，选择合适的飞行区域，并合理安排飞行高度，确保数据采集的完整性。
此外，无人机测绘中还可能会遇到电池续航时间不足导致的飞行中断问题。
由于无人机的电池容量有限，飞行时间有限，当电池电量不足时，无人机可能会被迫中断飞行。
为了解决这个问题，可以采用更高容量的电池或者备用电池，延长飞行时间。
此外，操控人员还可以合理规划飞行任务，减少不必要的飞行时间，提高电池利用率。
最后，无人机测绘中常常会遇到飞行路线规划不合理导致的数据采集不准确问题。
在进行测绘任务时，飞行路线的规划非常重要，不合理的飞行路线可能导致数据采集不准确。
为了解决这个问题，操控人员应该提前进行地形勘测和环境调研，合理规划飞行路线，确保数据采集的准确性。
无人机国土测绘实施方案
无人机国土测绘实施方案无人机国土测绘是利用无人机进行航拍，获取地理信息数据的一种测绘方法，具有成本低、效率高、灵活性强等优势。
为了更好地推动无人机国土测绘工作的实施，制定科学合理的实施方案显得尤为重要。
一、技术准备在进行无人机国土测绘之前，首先需要对无人机进行技术准备。
这包括无人机设备的选择与配置、飞行轨迹的规划与设计、飞行高度与速度的确定等。
同时，还需要对地面控制点进行布设，以提高测绘数据的精度和准确性。
二、飞行任务飞行任务是无人机国土测绘的核心环节。
在确定了测绘区域和飞行参数后，无人机需要按照预定的飞行轨迹进行航拍，确保对整个测绘区域进行全面覆盖。
同时，需要注意飞行过程中的安全风险，确保飞行任务的顺利完成。
三、数据处理飞行结束后，需要对获取的航拍数据进行处理。
这包括数据的传输与存储、图像的拼接与配准、地物信息的提取与分析等。
通过数据处理，可以得到高精度、高分辨率的地理信息数据，为国土资源管理和规划提供重要支持。
四、质量控制质量控制是无人机国土测绘工作中至关重要的一环。
在整个测绘过程中，需要不断对数据质量进行监测与评估，及时发现并解决问题。
同时，还需要对测绘结果进行验证和验证，确保数据的准确性和可靠性。
五、成果应用无人机国土测绘的最终目的是为了实现成果的应用。
测绘成果可以广泛应用于土地利用规划、城乡规划、资源环境调查等领域，为国土资源管理和空间规划提供科学依据。
总之，无人机国土测绘是一项具有广阔应用前景的测绘技术，其实施方案的制定对于推动测绘工作的开展具有重要意义。
只有科学合理地制定实施方案，才能更好地发挥无人机国土测绘的优势，为国土资源管理和空间规划提供更加精准的支持。
解决无人机测绘操控中常见问题的方法
解决无人机测绘操控中常见问题的方法无人机测绘技术的发展为地理测绘工作带来了革命性的变化。
然而，在无人机测绘操控过程中，常常会遇到一些问题，如信号干扰、飞行稳定性、数据处理等。
本文将探讨一些解决这些常见问题的方法。
一、信号干扰问题无人机测绘过程中，由于信号干扰可能导致飞行中断、数据丢失等问题。
为了解决这个问题，可以采取以下措施：1.选择合适的频段：在选择无人机和遥控器时，应考虑到工作环境的信号干扰情况，选择合适的频段。
同时，避免与其他设备的频段冲突。
2.使用信号增强设备：可以使用信号增强设备来增强信号的传输距离和稳定性。
例如，使用信号增强天线或信号放大器等设备。
3.避免干扰源：在飞行前，应该检查周围是否有可能干扰无人机信号的设备或物体，如高压电线、通信塔等，避免飞行过程中与其接触。
二、飞行稳定性问题飞行稳定性是无人机测绘过程中的关键问题之一。
以下是一些解决飞行稳定性问题的方法：1.校准无人机：在每次飞行前，应该对无人机进行校准，包括水平校准、罗盘校准等。
这样可以确保无人机在飞行过程中保持稳定。
2.飞行控制系统：选择一款稳定性较好的飞行控制系统，可以提高飞行稳定性。
同时，合理设置飞行控制系统的参数，根据实际情况进行调整。
3.飞行环境选择：在飞行前，应该选择合适的飞行环境。
避免风力较大、天气不稳定等不利于飞行稳定性的环境。
三、数据处理问题无人机测绘过程中，数据处理是非常重要的一环。
以下是一些解决数据处理问题的方法：1.数据采集设置：在飞行前，应该合理设置数据采集参数，如图像分辨率、采样频率等。
这样可以保证采集到的数据质量较高。
2.数据传输和存储：选择合适的数据传输和存储方式，确保数据的安全和完整性。
可以使用高速存储卡、云存储等方式。
3.数据处理软件：选择一款功能强大、易于操作的数据处理软件。
这样可以提高数据处理的效率和准确性。
四、人员培训和技术支持为了解决无人机测绘操控中的常见问题，人员培训和技术支持也是非常重要的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系统项目
翼展
长度
最大航时
最大航程
最大起飞重量
有效载荷
双向数据链路 COFDM高清数据传输电台
（选配） 任务负载 （选配） 起飞方式
降落方式
巡航速度
抗风能力
起降方式
最大飞行高度
系统参数
3.32米 2.22米 10小时 1000公里 22公斤 3公斤 30-100公里 10-100公里 两轴增稳云台、1080p高清数字电台、10倍光学变焦 弹射/滑跑/车载 伞降 80公里/小时（最大120km/h）
14、FTD-R8型多旋翼
八旋翼无人机系统，具有载重量大、续航时间长、使用快捷、机动灵活、操作 使用及维修简便等特点，自成体系独立执行侦察与监视任务。可实现空中巡 线，空中动态侦察，安全监控，农业植保等多用途功能。
15、FTD-R6B型多旋翼
拥有更大的任务载荷（15kg），更强的抗风能力，更长的续航时间，更优秀的姿态控 制；采用全密闭式设计，防尘、防水，并能有效保护内部元器件，延长使用寿命。可用 于空中架线，农业植保，通讯中继等领域。
2、生产厂房、产品展厅
2
智慧蜂无人机
1、智慧蜂海事水利解决方案组成
信息处理 系统
无人机飞 行平台
飞行控制 系统
控制监测
海事水利 解决方案
地面站
航拍监测 系统
手动飞行 控制系统
通信设备
2、智慧蜂无人机系统
三角翼
无人机 系统
八旋翼……
3、XH-ME1500手抛型固定翼
4、某某型号海事水利无人飞机特点
XH-5D 倾斜摄影测量相机
5456 x 3632 1亿1千万 2cm 2300g左右 45°
OE1100、QE1280、HE1680…… 倾斜摄影测量
4
摄影测量软件
1、SVS、MapMatrix
2、Photoscan、Pix4D
5
智慧蜂摄影测量流程
1、相机检校
2、外业像控布设测量
3、获取影像
9、渔山岛航测项目
影像分辨率10cm，测区面积1.2平方公里
谢谢！
产品名称
XH-ME1500手抛型 XH-FG3300长航时
固定翼
固定翼
物理尺寸
整机重量、最大起 飞重量
翼展：1.6米；机身长度：1米 3公斤、最大起飞重量3.5kg
翼展3.32米 机身长度2.22米 22公斤
有效载荷 动力方式 航时 巡航速度 最远航程 测控设备
3
应用载荷
1、微单数码相机
2、微单应用方向
载荷名称 载荷类型
分辨率 有效像素 配套镜头 载荷重量 搭配云台
适配机型
应用方向
QX1
5100
A7R
APS-C画幅
APS-C画幅
全画幅
5456 x 3632 6000 x 4000
7360x4912
2010万
2400万
3640万
16mm、20mm、30mm、35mm定焦镜头
起飞方式 降落方式 实用升限 最佳飞行高度
0.5公斤 拉近式无刷动力
60-90分钟 70-100公里/小时
30km 1200M模拟微波下行图象链 路 、2400M上行遥控控制链 路 、900M 双向数据链路
手抛、弹射
开伞或滑降降落
3000米 相对高度1000米以下
3公斤
10小时 80公里/小时（最大120km/h）
6级 全自主起降 海拔4000米
9、XH-HE840六旋翼无人机
10、XH-HE840测绘行业特点
简单易用 安全高效 小巧便携
智能全自主起降 整合测绘工作流
程 自稳云台
维护简单
控制技术先进、 抗风性能优异
碳纤蜂窝复合材 料
载荷大
滞空时间长、效 率高
整体设计 大小适中
可折叠
11、XH-HE840六旋翼技术参数
____ ________________________
智慧蜂 海事水利监测解决方案
临沂高新区翔鸿电子科技有限公司 __ ______________
2015年12月21日
____________________________ _________________
<
______________________ __________________________
3000米 相对高度1000米以下
6、XH-FG3300长航时固定翼
7、XH-ME1500测绘行业特点
简单易用 安全高效
车载、弹射、滑 跑
伞降、滑降
控制技术先进、 抗风性能优异
凯夫拉复合材料
结构牢固
易损件设计、维 护简单
载荷3kg
滞空10小时、效 率高
便携
模块化设计 易组装 易拆卸
8、XH-FG3300技术参数
4、内业数据处理-DEM
5、内业数据处理-DOM6、内业数源自处理-DLG6案例
4、湖南湘潭特高压换流站选址航测项目
面积约2.3平方公里，影像分辨率10cm，空三加密检查点的 中误差优于10cm，满足1:1000测图要求 。
6、江苏某电力线路设计成果
7、苏州山塘街道航测项目
影像分辨率优于5cm，8个控制点，6个检查点，空三加密检查点的中 误差优于5cm ，满足1:500测图要求。
270g左右
340g左右
520g左右
XH-YT500
XH-YT800
ME1500、 QE640
HE840、OE1100、FG3300
DOM、视频拍摄、倾斜摄影测量
3、单反数码相机
4、单反应用方向
载荷名称 载荷类型 分辨率 有效像素 配套镜头 载荷重量 适配机型
5D Mark Ⅲ
5Ds
全画幅单反相机
16、HT-DWA24固定翼
翼展2.4米，采用一体化全密闭式设计，防尘、防水，流线外形提高了 抗风性能，并能有效保护内部元器件，延长使用寿命。多种任务配置， 即可使用内燃机动力，又可使用电机动力，兼顾长航时和使用便利。
17、T2飞艇
配置世界领先的导航控制系统，高强度轻质复合材料艇体, 续航时间为5小时，载 重量大，抗风性能强。具有人工遥控飞行、自稳定飞行、自主飞行等多种方式。
起飞方式 降落方式 实用升限 最佳飞行高度
系统参数
翼展：1.6米；机身长度：1米 3公斤、最大起飞重量3.5kg 0.5公斤 拉近式无刷动力 60-90分钟 70-100公里/小时 30km
1200M模拟微波下行图象链路 、2400M上行遥控控制 链路 、900M 双向数据链路
手抛、弹射 开伞或滑降降落
引 言 ________________
____________
我国海域辽阔，海岸线长，江河湖海 多，仅靠卫星和载人航空器获取数据 已不能满足需求。无人机系统可以凭 借自身的优势为海洋及河道监控另辟 蹊径。海上风高浪急，智慧蜂无人机 系统机动灵活，抗风性强，能够快速 及时的提供高分辨率影像，获取高精 度水文数据，完成遥感监测、调查取 证、实时数据采样、海上救灾以及河 道疏导等任务，为海事监管提供有力
5760 x 3840
8688 × 5792
2230万
5060万
20mm、28mm、35mm定焦镜头
1400g左右
1400g左右
FG3300、QE1280、HE1680……
应用方向
DOM、视频拍摄、倾 DOM、视频拍摄、倾
斜摄影测量
斜摄影测量
5、五拼相机（XH-5D）
6、五拼倾斜相机应用方向
载荷名称 载荷类型 单镜头分辨率 有效像素 最高GSD 载荷重量 倾斜视角 适配机型 应用方向
1、公司简介
临沂高新区翔鸿电子科技有限公司是一 家专业从事无人机系统设计研发与集成 的高科技技术企业，成功自主研发了一 套具世界领先水平的核心技术——智慧 蜂神经元自适应无人机飞控导航系统。 公司以此为依托，开发出各类有自主飞 行能力的智能化无人机系统，为军、警、 民用等行业提供工业级别的无人机定制、 集成服务和项目支持。企业将致力于参 与促进军警、科研、高校及企事业单位 的在无人机系统领域的开发与建设。
12、FTD-R4A型多旋翼
拥有运行稳定、安全可靠、性能卓越的导航控制系统；而且控制灵活、飞行稳 定、噪音小、特别适合于低空航拍应用，优势非常明显，可用于执行资料收 集、协调指挥、搜索、测量、通讯、检测、侦查等多种空中任务。
13、FTD-R4B型多旋翼
具有任务载荷大（8kg），抗风能力强，续航时间长，姿态控制优等特点；采用全密闭式设计， 防尘、防水，并能有效保护内部元器件，延长使用寿命。可用于空中架线，农业植保，通讯中继 等领域。
___ __保_障_。_ ___
______________________ __________________________
目 录 ________________
____________
I. 公司介绍
II. 智慧蜂无人机
___ III. 应用载荷
IV. 工作流程
V. 案例
___
1
公司介绍
简单易用 安全高效 小巧便携
手抛、弹射
伞降
结构牢固 易损件设计、维
护简单
控制技术先进、 抗风性能优异
凯夫拉复合材料
载荷0.5kg
滞空90分钟、效 率高
模块化设计 易组装 易拆卸
5、XH-ME1500技术参数
系统项目
物理尺寸
整机重量、最大起飞重量 有效载荷 动力方式 航时 巡航速度 最远航程
测控设备
对角电机间距 飞行器材质 最大起飞重量 最大有效载荷 最大爬升率 最高速度
续航时间
工作温度 抗风能力 起降方式 最大飞行高度
