tl431好坏判断_tl431检测方法

tl431好坏判断_tl431检测方法tl431好坏判断_tl431检测方法tl431是由德州仪器生产，tl431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

如何识别tl431的A、K、R极：tl43l的符号如上图所示。

它分别有A、R、K三个极，有些原理图上标志A、K、G。

A和K分别是稳压二极管的正端和负端、R极是取样端。

1、确定A、K极的方法。

根据原理图，用万用表测量二极管的方法就能判断出A和K极。

测量时，量程放RX1K挡，当黑笔接A极，红笔接K极时，着电阻呈导通状态（普通硅二极管的电阻），互换表笔，若电阻无穷大，即可判导通状态下，黑笔所接的脚为A极，另一脚为K极。

2、确定R极的方法。

将万用表的量程置RxlOk挡，黑笔接K极，红笔接A极，此时，电表应无指示。

一手触黑笔，另一手触R极时，指针应有大幅度的摆动。

符合这种状况时，手触的脚为R极。

正常状态下tl431各极之间的正反向电阻1、稳压二极管正反向电阻的测量。

万用表量程置Rxlk挡，黑笔接A极，红笔接K极。

此时测量的是稳压{二极管的正向电阻。

测量反向电阻肘，量程应置Rxlk挡。

用MF47型表测得的数据为：正向电阻6xlk；反向电阻。

2、R极与A、K极正反向电阻的测量。

万用表量程置Rxlk挡，黑笔接R极，红笔接A极，电阻应为35xlk，;互换表笔，其电阻应为lOxlkn。

黑笔接R极，红笔接K极，电阻应为11lk;互换表笔，电阻。

3、K极与A、G极正反向电阻的测量。

万用表量程置Rxlk挡，黑笔接K极，红笔接R 极，电阻为；互换表笔，电阻应为11lk。

黑笔接K极，红笔接A极，电阻为：互换表笔，电阻为8xlk。

加电测试tl431上图是tl431测试的电路。

TL431应用计算

TL431取样补偿当中的原件值计算TL431作为一种可控的精密稳压源，具有价格低、性能高的特点，因此被大量应用在各种电子电路当中。

本篇文章将为大家介绍TL43取样补偿当中的原件值计算。

以下面的电路图为例，其中R6的数值并不是随便决定的。

R6的参数主要取决于两个因素：第一个是TL431参考输入端的电流，一般此电流为2uA左右，为了避免此端电流影响分压比，以及避免噪音的影响，一般取流过电阻R6的电流为参考段电流的100倍以上，所以此电阻要小于2.5V/200uA=12.5K。

第二个是待机功耗的要求，如有此要求，在满足<12.5K的情况下尽量取大值。

熟悉电源设计的各位一定都知道，TL431需要1mA的工作电流，这就意味着当R1的电流接近于零时，也要保证TL431有1mA，所以R3≤1.2V/1mA=1.2K即可。

另一方面也是出于功耗方面的考虑。

所以对电路的设计而言，R1的取值非常重要，它必须确保TOP控制端能够得到足够的电流。

假设用PC817A，其CTR=1.6-0.8，取低限0.8，要求流过光二极管的最大电流为6/0.8=7.5mA，所以R1的值≤(15-2.5-1.2)/7.5=1.5K，光二极管能承受的最大电流在50mA 左右，TL431为100mA，所以取流过R1的最大电流为50mA，R1>(15-2.5-1.3)/50=226欧姆。

在上图当中，我们可以看到R5与C4形成了在原点当中的极点，被用来对低频增益进行提升，来压制低频(100Hz)纹波和提高输出调整率，即静态误差。

R4C4形成一个零点，来提升相位，要放在带宽频率的前面来增加相位裕度，具体位置要看其余功率部分再设计带宽处的相位是多少，R4C4的频率越低，其提升的相位越高，当然最大只有90度，但其频率很低时低频增益也会减低，一般放在带宽的1/5处，约提升相位78度。

至此，就是TL431的取样补偿中原件值的完整计算方法。

不仅如此，这种方法适用于任何初级的IC，有兴趣的朋友们可自行替换成另一型号的IC来进行计算。

TL431中文资料简介

TL431中⽂资料简介介绍: TL431是⼀个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压⽤两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应⽤中可以⽤它代替齐纳⼆极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

特点：·可编程输出电压为36V ·电压参考误差：±0.4％，典型值@25℃（TL431B） ·低动态输出阻抗，典型0.22Ω ·负载电流能⼒1.0mA to 100mA ·等效全范围温度系数50 ppm/℃典型 · 温度补偿操作全额定⼯作温度范围 ·低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴⽚封装引脚图图4 TL431符号及内部⽅框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unlessotherwise noted.)最⼤额定值（环境温度范围适⽤，除⾮另有说明。

）、Rating 参数Symbol符号数值Unit单位Cathode to Anode Voltage阴极阳极电压VKA37V Cathode Current Range, Continuous 阴极电流范围，连续IK–100 to +150mA Reference Input Current Range, Continuous 参考输⼊电流范围，连续Iref–0.05 to +10mA OperatingJunctionTemperature⼯作结温TJ150℃Operating Ambient Temperature Range 操作环境温度范围TL431I,TL431AI, TL431BITA–40 to +85℃TL431C, TL431AC, TL431BC 0 to +70StorageTemperature Range储存温度范围Tstg–65 to +150℃Total Power Dissipation总耗散功率常温@ TA = 25℃Derate above 25℃Ambient Temperature D, LP后缀塑封PD0.70W P后缀塑封 1.10DM 后缀塑封0.52Total Power Dissipation @ TC = 25℃ Derate above 25℃ Case Temperature 总耗散功率外壳温度D, LP后缀塑封PD1.5W P后缀塑封 3.0RECOMMENDED OPERATING CONDITIONS建议操作条件Condition 条件Symbol符号Min最⼤值Max最⼩值Unit单位Cathode to Anode Voltage 阴极阳极电压VKA Vref36V Cathode Current 阴极电流IK 1.0100mACathode Current 阴极电流IK 1.0100mA THERMAL CHARACTERISTICS热特性Characteristic 特性Symbol符号D, LP后缀封装P后缀封装DM 后缀封装Unit单位Thermal Resistance, Junction–to–Ambient 热阻，结点到环境RqJA178114240℃/W Thermal Resistance, Junction–to–Case 热阻，结到外壳RqJC8341–℃/WELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电⽓特性（25℃，除⾮另有说明。

tl431可调电压基准的接法

TL431可调电压基准的接法时间:2007-02-27 来源: 作者:林水潮点击：846 字体大小:【大中小】TL431是一个小个头（如同普通小三极管封装）而又便宜的可调电压基准芯片。

具体的参数大家可以参考其pdf文档说明,这里给出其两种最常用的接法。

1.这种接法提供2.5V基准电压,简单适用。

2.该接法可以提供一个可以调节的基准电压。

电压输出为2.5×（1＋R2/R1）。

TL431特性与应用时间:2006-08-10 来源: 作者: 点击：1479 字体大小:【大中小】德州仪器公司（TI）生产的TL431是一个有良好的热稳定性能的三端可调分流基准源。

它的输出电压用两个电阻就可以任意地设置到从Vref （2.5V）到36V的任何值（如图2）。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

下图是该器件的符号。

3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。

TL431的具体功能可以用下图的功能模块示意。

图1：TL431的器件符号和功能示意图由图可以看到，VI是一个内部的2.5V基准源，接在运放的反相输入端。

由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管的电流将从1到100mA变化。

当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。

但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮组的，本文的一些分析也将基于此模块展开。

1、恒压电路应用图2：恒压电路前面提到TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。

如上图所示，当R1和R2的阻值确定后，两者对Vo的分压引入反馈，若Vo增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。

TL431中文资料

TL431中文资料简介TL431中文资料简介介绍: TL431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

特点：•可编程输出电压为36V•电压参考误差：±0.4％，典型值@25℃（TL431B）•低动态输出阻抗，典型0.22Ω•负载电流能力1.0mA to 100mA•等效全范围温度系数50 ppm/℃典型• 温度补偿操作全额定工作温度范围•低输出噪声电压图1 TO92封装引脚图图2 8脚封装引脚功能图3 SOP-8 贴片封装引脚图图4 TL431符号及内部方框图图5 TL431内部电路图MAXIMUM RATINGS (Full operating ambient temperature range applies, unless otherwise noted.)最大额定值（环境温度范围适用，除非另有说明。

）RECOMMENDED OPERATING CONDITIONS建议操作条件ELECTRICAL CHARACTERISTICS(TA=25℃, unless otherwise noted.)电气特性（25℃ ，除非另有说明。

）ELECTRICAL CHARACTERISTICS (TA = 25℃, unless otherwise noted.)电气特性（25℃，除非另有说明。

）Off–State CathodeIoff –260 1000 –260 1000 –230 500 nA Current(Figure 3) 断态阴极电流VKA = 36V, Vref =0VDynamic Impedance (Figure1, Note 3) VKA = Vref, DIK|ZKA| –0.22 0.5 –0.22 0.5 –0.14 0.3 Ω= 1.0 mA to 100 mA f 3 1.0kHz 动态阻抗图6 测试电路VKA = Vref 图7 测试电路VKA >Vref 图8 测试电路for Ioff曲线图：图9 阴极电流与阴极电压图10 阴极电流与阴极电压图11 参考输入电压与常温图12 参考输入电流与常温图13 变化的参考输入电压与阴极电压图14 断态阴极电流随环境温度图15 动态阻抗与频率图16 动态阻抗随环境温度图17 开环电压增益与频率图18 谱噪声密度图19 脉冲响应图20 稳定的边界条件应用法：图21测试电路曲线a 边界条件的稳定性图22曲线测试电路的B，C和D边界条件的稳定性图23并联稳压器电路图图24 大电流并联稳压器电路图25 控制三端固定稳压输出电路图26 串联稳压调节电路图27 过压保护电路图28 恒流源电路图29 恒定流入电流源电路图30 双向可控硅过压保护电路图31 电压监视器电路图32 单电源比较温度补偿电路图33 线性欧姆表电路图图34 简单的400毫瓦唱机放大器电路图35 高效率降压型开关转换器电路图图36 简体TL431器件模型图37 封装图图38 SOP-8 贴片封装图图39 封装图。

TL431工作原理

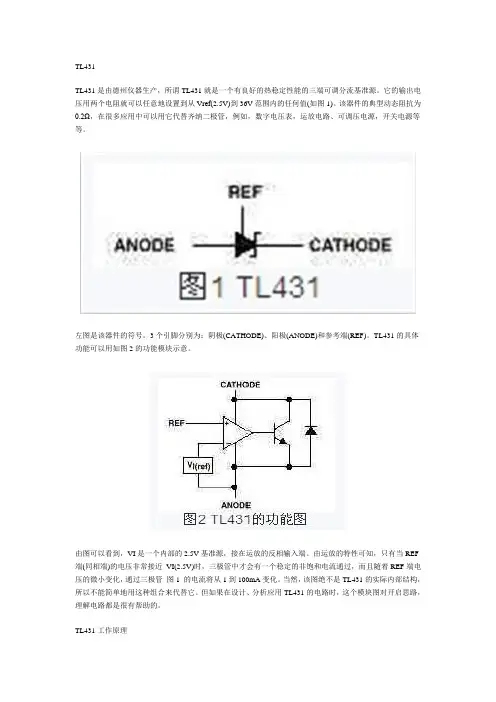

TL431TL431是由德州仪器生产，所谓TL431就是一个有良好的热稳定性能的三端可调分流基准源。

它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值(如图1)。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

左图是该器件的符号。

3个引脚分别为：阴极(CATHODE)、阳极(ANODE)和参考端(REF)。

TL431的具体功能可以用如图2的功能模块示意。

由图可以看到，VI是一个内部的2.5V基准源，接在运放的反相输入端。

由运放的特性可知，只有当REF 端(同相端)的电压非常接近VI(2.5V)时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管图1 的电流将从1到100mA变化。

当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。

但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮助的。

TL431工作原理TL431是由TO_92封装，如图3可以看出，输出电压可以达到36V可调电压，工作电流也可以是0.1~100MA,动态电阻是0.22欧，输出电压中纹波低，图二是TL431应用电路，从图中可以看出,改变R2 和R3的电阻值可以改变TL431的输出基准电压，就像稳压二极管一样，只是稳压二极管和稳压值是固定的，而TL431是稳压值是动态的。

图3是它作电压基准和驱动外加场效应管K790作管构成的输出电流大(约6A)、电路简单、安全的稳压电源。

最大的特点输出电压高，输出电流大的特点，应用也非常广泛。

220V 的电压变压器的降压后，送到整流桥中，整流后的全波电压在C2,D6,D5,C3构成陪压电压，使得输出大约为60V 左右，Rw、R3组成分压电路，T1431、R1组成取样放大电路，9013、R2组成限流保护电路，场效应管K790作管(可直接并联使用)以及C5是输出滤波器电路等。

TL431可控精密稳压源

TL431可控精密稳压源TL431是可控精密稳压源。

它的输出电压用两个电阻就可以任意的设置到从Verf（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2Ω，在很多应用中用它代替稳压二极管，例如，数字电压表，运放电路，可调压电源，开关电源等。

英文描述：1-OUTPUT THREE TERM VOLTAGE REFERENCE, 2.495 V, BCY3目录1封装2主要参数和特性3替换型号4内部结构1封装TL431的贴片封装排列SOT-23TL431 SOT-23封装根据型号后缀的不同（前缀一样，都是TL431）引脚有三种排列，如图所示。

TL431是一种并联稳压集成电路。

因其性能好、价格低，因此广泛应用在各种电源电路中。

其封装形式与塑封三极管9013等相同，如图a所示。

同类产品还有图b所示的双直插外形的。

2主要参数和特性三端可调分流基准源TL431应用电路可编程输出电压:2.5V~36V电压参考误差：±0.4% ，典型值@25℃（TL431B）低动态输出阻抗:0.22Ω(典型值)温度补偿操作全额定工作温度范围负载电流1.0--100毫安。

全温度范围内温度特性平坦，典型值为50 ppm/℃，最大输入电压为37V最大工作电流150mA内基准电压为2.5V3替换型号ZTL431AH6TAZTL431ASE5TAZTL431BH6TAZTL431BZTAZTL431BCSTZZTL431BE5TAUTCTL431LZTL431BFFTA应用领域:：电平值转换4内部结构图cTL431的具体功能可以用图c的功能模块示意。

由图可以看到，VI是一个内部的2.5V的基准源，接在运放的反向输入端。

由运放的特性可知，只有当REF端（同向端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管图1的电流将从1到100mA 变化。

当然，该图绝不是TL431的实际内部结构，但可用于分析理解电路。

TL431参数及封装介绍

TL431参数及封装介绍描述TL431的基准电压和反馈电路采用常用的三端稳压器TL431来完成，在反馈电路的应用中运用采样电压通过TL431限压，再通过光电耦合器PC817把电压反馈到SG3525的COMP端。

由于TL431具有体积小、基准电压精密可调，输出电流大等优点，所以用TL431可以制作多种稳压器。

其性能是输出电压连续可调达36V，工作电流范围宽达0.1～100mA，动态电阻典型值为0.22欧，输出杂波低。

其最大输入电压为37V，最大工作电流为150mA，内基准电压为2.5V，输出电压范围为2.5～30V。

TL431是由美国德州仪器（TI）和摩托罗拉公司生产的2.5～36V 可调式精密并联稳压器。

其性能优良，价格低廉，可广泛用于单片精密开关电源或精密线性稳压电源中。

此外，TL431还能构成电压比较器、电源电压监视器、延时电路、精密恒流源等。

TL431封装TL431大多采用DIP-8或TO-92封装形式，引脚排列分别如图4.26所示。

图中，A为阳极，使用时需接地；K为阴极，需经限流电阻接正电源；UREF是输出电压UO的设定端，外接电阻分压器；NC为空脚。

TL431的等效电路如图所示，主要包括①误差放大器A，其同相输入端接从电阻分压器上得到的取样电压，反相端则接内部2.5V基准电压Uref，并且设计的UREF=Uref，UREF通常状态下为2.5V，因此也称为基准端;②内部2.5CV基准电压源U ref ;③NPN型晶体管VT，它在电路中起到调节负载电流的作用;④保护二极管VD，可防止因K-A间电源极性接反而损坏芯片。

TL431的电路图形符号和基本接线如图4.27所示。

它相当于一只可调式齐纳稳压管，输出电压由外部精密分压电阻来设定，其公式为（4-16）：R3是IKA的限流电阻。

其稳压原理为：当UO上升时，取样电压UREF也随之升高，使UREF》Uref，比较器输出高电平，使VT导通，UO开始下降。

TL431(KA431AZ)引脚功能图解

TL431（KA431AZ)引脚功能图解TL431（KA431AZ)是精密电压基准集成电路，有的资料上称为电压调理器或三端取样集成电路。

TL431（KA431AZ)有两种封装情势：一种为TO-92封装，它的外型和小功率塑封三极管如出一辙；另外一种为双列直插8脚塑封结构。

TL431（KA431AZ)有三个引出脚：常见的TL431（KA431AZ)的封装情势如图7-22所示。

CATHODE表示为阴极、ANODE表示为阳极和REF表示为参考极。

分别用K、R、A表示，其中K为节制端，R为取样端，A为接地端，有些电路图顶用一、二、3分别代表R、A、K。

TL431破坏后，如无同型号的进行改换，可用KA431、μA431、LM431、YL431、S431、TA76431S、μPC10931J等直接代换。

TL431的质量好坏，可用万用表R×1kΩ档，参照上图进行检测，图中“-”号代表黑表笔，“+”号代表红表笔。

TL431精度高，温度系数小，所以被广泛利用于VCD、DVD、电脑显示器、彩电和卫星机顶盒等开关电源电路中。

TL431性能检测及代换TL431的性能好坏，可用万用表R×1kΩ档测量一下方法子红表笔接阳极A，黑表笔接阴极K，阻值应为无无限，对调表笔测量一下几千欧姆；红表笔接参考极R，黑表笔接阴极K，阻值应为无无限，对调表笔测量一下几千欧姆；红表笔接参考极R，黑表笔接阳极A，阻值应为30K左多点儿调表笔测量一下20K左多点儿若测量一下脚之间阻值很小或为零，表明管子已击穿损破坏TL431损破坏如无同型号的进行更改换用KA431、μA431、LM431、YL431、S431、等直接代换。

(电阻为0了)TL431尾缀字母表示产品级别及工作温度范规模C为商业品（－10℃～＋70℃），I为工业品（－40℃～＋85℃），M为军品（－55℃～＋125℃）。

TL431的特性介绍

TL431的简介【概要】TL431是德州仪器公司（TI）生产的有良好的热稳定性能的三端可调分流基准源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值,该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管。

图1.TL431器件符号上图是该器件的符号。

3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。

TL431的具体功能可以用如图2的功能模块示意。

图2. TL431功能模块由图2，VI是一个内部的2.5V基准源，接在运放的反相输入端。

由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管 (图2) 的电流将从1到100mA变化。

当然，该图绝不是TL431的实际内部结构，TL431内部实际结构如图3所示,所以不能简单地用这种组合来代替它。

但在设计、分析应用TL431的电路时，此模块图对开启思路，理解电路是很有帮助的，TL431内部实际结构与功能模块间对应关系如图4所示,以下的一些分析也将基于此模块而展开。

图3. TL431内部结构图4.TL431内部结构与功能模块间对应关系3【技术指标】TL431的电气参数见表1。

【典型应用实例】图5. 恒压电路应用前面提到TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。

如图2所示的电路，当R1和R2的阻值确定时，两者对Vo的分压引入反馈，若V o增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。

显见，这个深度的负反馈电路必然在VI等于基准电压处稳定，此时Vo=(1+R1/R2)Vref。

选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意电压输出，特别地，当R1=R2时，Vo=5V。

TL431反馈参数计算(精)

关于参数的选择各种意见:一、这是CMG大师的论述:R6的取值,R6的值不是任意取的,要考虑两个因素:1431参考输入端的电流,一般此电流为2uA左右,为了避免此端电流影响分压比和避免噪音的影响,一般取流过电阻R6的电流为参考段电流的100倍以上,所以此电阻要小于2.5V/200uA=12.5K. 2待机功耗的要求,如有此要求,在满足《12.5K的情况下尽量取大值.431要求有1mA的工作电流,也就是R1的电流接近于零时,也要保证431有1mA,所以R3<=1.2V/1mA=1.2K即可.除此以外也是功耗方面的考虑.R1的取值要保证TOP控制端取得所需要的电流,假设用PC817A,其CTR=0.8-1.6,取低限0.8,要求流过光二极管的最大电流=6/0.8=7.5mA,所以R1的值<=(15-2.5-1.2/7.5=1.5K,光二极管能承受的最大电流在50mA左右,431为100mA,所以我们取流过R1的最大电流为50mA,R1>(15-2.5-1.3/50=226欧姆.要同时满足这两个条件:226R5的取值上面的计算没有什么问题.R5C4形成一个在原点的极点,用于提升低频增益,来压制低频(100Hz纹波和提高输出调整率,即静态误差,R4C4形成一个零点,来提升相位,要放在带宽频率的前面来增加相位裕度,具体位置要看其余功率部分在设计带宽处的相位是多少,R4C4的频率越低,其提升的相位越高,当然最大只有90度,但其频率很低时低频增益也会减低,一般放在带宽的1/5初,约提升相位78度.这就是431取样补偿部分除补偿网络以外其他元件值的完整的计算方法,对初级任何控制IC都使用,补偿网络的计算会在15号的研讨会上讲解.希望对大家有益!!!!!!二、 V o的接法.反馈电压V o的接法基本上有2种.A 从最终输出段子接;B在输出的LC滤波前接. 采用接法A,可以直接反应输出电压,但是却在整个系统中引入了一个LC 的二阶系统,不利于反馈调节,而且也会减缓对输出负载变换的动态响应.采用接法B,避开了这个LC的二阶系统,简化了整个系统.而通过L之后,电压降一般都很小,所以通常采用的方法是把V o接在输出的LC滤波器前面.至此,这个由光耦和TL431组成的反馈系统直流偏置部分就分析计算完毕. 三、动态工作点小信号分析以及计算.当电源工作在一个稳定的状态的时候,就可以进行小信号的交流分析.1.基本传递函数的推导及说明.根据TL431的规格书描述,可以把TL431描述为图三所示器件组合从图三所示,可以把TL431的内部看成一个高阻抗输入的运放.则可以把图一的TL431部分用图四来表示则小信号波动时候,从图一中可以得到可以表示为以下等式:这是一个由着一个零点,2个极点的,典型的II类系统.2.零极点和原点增益的安排规则,及各参数的确定.确定反馈系统的零极点以及增益,需要首先知道功率部分的传递函数,然后才能做补偿.功率部分的传递函数可以通过计算或者测量得出,可以参见(B.Erickson,D.Maksimovic,”Fundamentals of Power Electronic”, Kluwers Academic Publishers,ISBN0-7932-7270-02.1 穿越频率(cross over frequencyfc 的确定.穿越频率越高,系统就有越大的带宽,对负载响应和线电压响应就越快.由奈奎斯特(Nyquist采样定理可得,穿越频率的上限不能超过工作频率的0.5 倍.带宽越宽,越容易引入噪声,系统的稳定性越差,在一般反激式转换器的穿越频率都设计在几k赫兹.本例中设定fc为2kHz.2.1 穿越频率(cross over frequencyfc 的确定.穿越频率越高,系统就有越大的带宽,对负载响应和线电压响应就越快.由奈奎斯特(Nyquist采样定理可得,穿越频率的上限不能超过工作频率的0.5 倍.带宽越宽,越容易引入噪声,系统的稳定性越差,在一般反激式转换器的穿越频率都设计在几k赫兹.本例中设定fc为2kHz.2.2 反馈系统设计反馈系统设计,要使得整体的开环系统的增益曲线从反馈系统的平台中间过零,即穿越频率要落在反馈系统的平台中间.(PS:这个就是设计反馈回路的重要点了.。

TL431芯片资料及应用

8.该器件为传感器电桥提供恒定偏流的电路
这是一个已连成桥路的传感器的前级处理电路。Vref/R2 的值应设为电桥工作所必要的恒定电流，该电流值通常会由传感器制造商提供。流经 TL431 阴极的电流由 R1 和电源电压 Vs 决定，在应用中通常让它等于桥路电流，但一定要注意大于 1mA。
由于 TL431 非常易于实现恒压或恒流，而且有很好的温度稳定性，因此很适合于仪表电路、传感器电路等设计应用。
/ RL =0)与一个输出阻抗 Rth 的串联电路。设当负载电阻 RL 为闭环输出阻抗 Rth 时，输出电压 Vout 可减小至 Vth/2，以此来计算输出阻抗 Rth，也可将其表示为 RSCL。令 Vth/2 = Vout 求 RSCL，由式(2)可得： Vref×β×G/(1+α×β×G)/2=Vref×β×G/(1+α×β×G+ RSOL/Rth) (4) RSCL = RSOL/(1+α×β×G) (5) 由式(5)可得出如下结论： 1. 如果直流误差放大器的增益较大，且 DC 较高，则 RsCL 接近于零； 2. 进行了补偿，所以，当增益随频率增大而减小时，RSCL 开始增大。阻抗模块随频率增大而增大，说明该阻抗类似于电感；由于对反馈返回路径 3. 当增益降至零时，系统输出阻抗与无反馈时的阻抗相同，均为 RSOL。此时，系统开环工作。因此，为了减小静态误差，并降低转换器的动态输出阻抗，大多数 SMPS 设计人员会在设计中保持较大的直流增益值。这里的直流增益由 TL431 提供，可以采用如图 3 所示的纯积分器配置进行连接。
TL431 芯片资料及应用
TL431 精密可调基准电源有如下特点：稳压值从 2.5~36V 连续可调;参考电压原误差+-1.0%，低动态输出电阻,典型值为 0.22 欧姆输出电流 1.0~100 毫安;全温度范围内温度特性平坦，典型值为 50ppm;低输出电压噪声。 TL431 的具体功能可以用下图的功能模块示意。

tl431好坏判断_tl431检测方法

tl431好坏判断_tl431检测方法tl431是由德州仪器生产，tl431是一个有良好的热稳定性能的三端可调分流基准电压源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值。

该器件的典型动态阻抗为0.2，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

如何识别tl431的A、K、R极：tl43l的符号如上图所示。

它分别有A、R、K三个极，有些原理图上标志A、K、G。

A和K分别是稳压二极管的正端和负端、R极是取样端。

1、确定A、K极的方法。

根据原理图，用万用表测量二极管的方法就能判断出A和K极。

测量时，量程放RX1K挡，当黑笔接A极，红笔接K极时，着电阻呈导通状态（普通硅二极管的电阻），互换表笔，若电阻无穷大，即可判导通状态下，黑笔所接的脚为A极，另一脚为K极。

2、确定R极的方法。

将万用表的量程置RxlOk挡，黑笔接K极，红笔接A极，此时，电表应无指示。

一手触黑笔，另一手触R极时，指针应有大幅度的摆动。

符合这种状况时，手触的脚为R极。

正常状态下tl431各极之间的正反向电阻1、稳压二极管正反向电阻的测量。

万用表量程置Rxlk挡，黑笔接A极，红笔接K极。

此时测量的是稳压{二极管的正向电阻。

测量反向电阻肘，量程应置Rxlk挡。

用MF47型表测得的数据为：正向电阻6xlk；反向电阻。

2、R极与A、K极正反向电阻的测量。

万用表量程置Rxlk挡，黑笔接R极，红笔接A极，电阻应为35xlk，;互换表笔，其电阻应为lOxlkn。

黑笔接R极，红笔接K极，电阻应为11lk;互换表笔，电阻。

3、K极与A、G极正反向电阻的测量。

万用表量程置Rxlk挡，黑笔接K极，红笔接R 极，电阻为；互换表笔，电阻应为11lk。

黑笔接K极，红笔接A极，电阻为：互换表笔，电阻为8xlk。

加电测试tl431上图是tl431测试的电路。

电源是0~20V维修电源。

tl431可调电压基准的接法

TL431可调电压基准的接法时间:2007-02-27 来源: 作者:林水潮点击：846 字体大小:【大中小】TL431是一个小个头（如同普通小三极管封装）而又便宜的可调电压基准芯片。

具体的参数大家可以参考其pdf文档说明,这里给出其两种最常用的接法。

1.这种接法提供2.5V基准电压,简单适用。

2.该接法可以提供一个可以调节的基准电压。

电压输出为2.5×（1＋R2/R1）。

TL431特性与应用时间:2006-08-10 来源: 作者: 点击：1479 字体大小:【大中小】德州仪器公司（TI）生产的TL431是一个有良好的热稳定性能的三端可调分流基准源。

它的输出电压用两个电阻就可以任意地设置到从Vref （2.5V）到36V的任何值（如图2）。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

下图是该器件的符号。

3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。

TL431的具体功能可以用下图的功能模块示意。

图1：TL431的器件符号和功能示意图由图可以看到，VI是一个内部的2.5V基准源，接在运放的反相输入端。

由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管的电流将从1到100mA变化。

当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。

但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮组的，本文的一些分析也将基于此模块展开。

1、恒压电路应用图2：恒压电路前面提到TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。

如上图所示，当R1和R2的阻值确定后，两者对Vo的分压引入反馈，若Vo增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。

TL431的简介

TL431的简介德州仪器公司（TI）生产的TL431是一是一个有良好的热稳定性能的三端可调分流基准源。

它的输出电压用两个电阻就可以任意地设置到从Vref（2.5V）到36V范围内的任何值（如图2）。

该器件的典型动态阻抗为0.2Ω，在很多应用中可以用它代替齐纳二极管，例如，数字电压表，运放电路、可调压电源，开关电源等等。

左图是该器件的符号。

3个引脚分别为：阴极（CATHODE）、阳极（ANODE）和参考端（REF）。

TL431的具体功能可以用如图1的功能模块示意。

由图可以看到，VI是一个内部的2.5V基准源，接在运放的反相输入端。

由运放的特性可知，只有当REF端（同相端）的电压非常接近VI（2.5V）时，三极管中才会有一个稳定的非饱和电流通过，而且随着REF端电压的微小变化，通过三极管图1 的电流将从1到100mA变化。

当然，该图绝不是TL431的实际内部结构，所以不能简单地用这种组合来代替它。

但如果在设计、分析应用TL431的电路时，这个模块图对开启思路，理解电路都是很有帮助的，本文的一些分析也将基于此模块而展开。

2. 恒压电路应用前面提到TL431的内部含有一个2.5V的基准电压，所以当在REF端引入输出反馈时，器件可以通过从阴极到阳极很宽范围的分流，控制输出电压。

如图2所示的电路，当R1和R2的阻值确定时，两者对Vo的分压引入反馈，若V o增大，反馈量增大，TL431的分流也就增加，从而又导致Vo下降。

显见，这个深度的负反馈电路必然在VI等于基准电压处稳定，此时Vo=(1+R1/R2)Vref。

选择不同的R1和R2的值可以得到从2.5V到36V范围内的任意电压输出，特别地，当R1=R2时，Vo=5V。

需要注意的是，在选择电阻时必须保证TL431工作的必要条件，就是通过阴极的电流要大于1 mA 。

当然，这个电路并不太实用，但它很清晰地展示了该器件的工作原理在应用中的方法。

将这个电路稍加改动，就可以得到在很多实用的电源电路，如图3，4。

431取样电阻计算

TL431调压电阻公式:Vo=(1+R /R ）*2.5 推导出：R上=(Vo/2.5-1)*R下 R下=/（Vo/2.5-1)
上下
算法1 算法2 具体采用哪种算法视电路情况：本人习惯将上偏电阻R上预留 (等效）2个位置串一般依据给定上也可以依据给定联：R上=R1+R2，故偏电阻R上，求下下偏电阻R下，求依据已知输采用算法1方便调试偏电阻R下上偏电阻R上出电压、给 24.2 定下偏电阻设定输出电压Vo：或上偏电阻给定下偏电阻R下： 5.1 计算另一电给定上偏电阻R ： 47 上阻
给定值计算结果
计算：
上偏电阻R上：下偏电阻R下：调整两电阻上偏电阻R上=R1+R2 的和至合适 R1 上偏电阻值 R2=R上-R1 44.268 27 17.268 44.268 5.414746544
参考图： R1 R上 R2
Vo
R下
