隔离开关

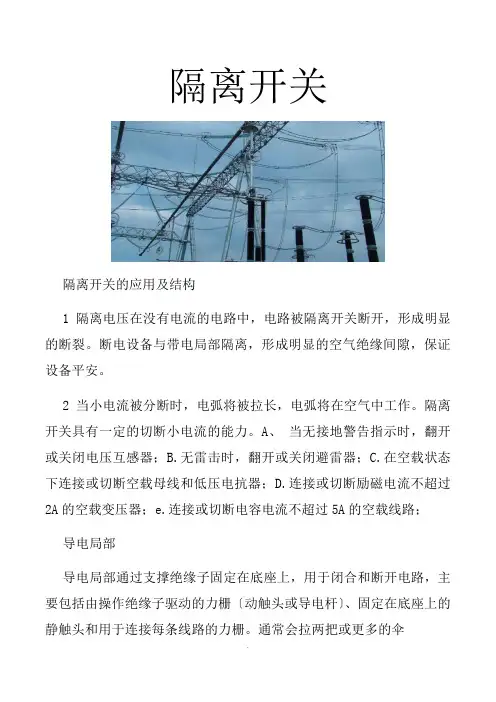

隔离开关的应用及结构
1隔离电压在没有电流的电路中，电路被隔离开关断开，形成明显的断裂。
断电设备与带电局部隔离，形成明显的空气绝缘间隙，保证设备平安。
2当小电流被分断时，电弧将被拉长，电弧将在空气中工作。
隔离开关具有一定的切断小电流的能力。
A、当无接地警告指示时，翻开或关闭电压互感器；B.无雷击时，翻开或关闭避雷器；C.在空载状态下连接或切断空载母线和低压电抗器；D.连接或切断励磁电流不超过2A的空载变压器；e.连接或切断电容电流不超过5A的空载线路；
导电局部
导电局部通过支撑绝缘子固定在底座上，用于闭合和断开电路，主要包括由操作绝缘子驱动的力栅〔动触头或导电杆〕、固定在底座上的静触头和用于连接每条线路的力栅。
通常会拉两把或更多的伞
铜板的厚度和数量由隔离开关的额定电流决定。
对于电压等级较高的开关，为方便母线及电气设备检修，隔离开关还设有接地刀闸代替接地，并在二者之间安装机械闭锁装置，以保证操作顺序的正确性
绝缘件
隔离开关的绝缘主要有两种
接地绝缘和断裂绝缘。
1接地绝缘一般由支柱绝缘子和操作绝缘子组成。
他们通常用瓷绝缘子，有的还用环氧树脂或环氧玻璃布板作为绝缘材料。
2对于有明显缝隙破裂的绝缘，通常采用空气作为绝缘介质。
隔离开关断开后，断口间的击穿电压必须大于相间击穿电压3F。
这样，当电路中出现危险过电压时，首先发生相对地放电，从而防止触头间的断裂首先被击穿，保证维修人员的平安。
隔离开关安装。
隔离开关基础知识培训 民熔 图文

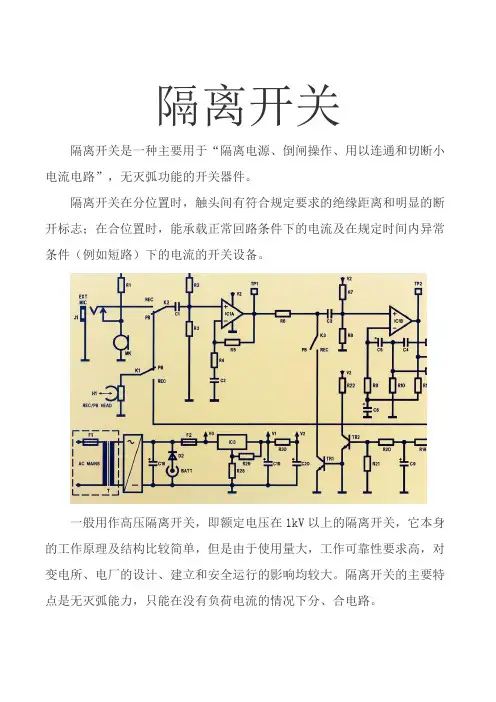

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关控制接线与相应断路器闭锁，可有效地防止带负荷拉、合隔离开关。
但是在操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，有可能引起操作顺序颠倒，这是开关、刀闸操作原则所不允许的，也是电力系统中造成事故的原因之一。
为防止隔离开关操作顺序颠倒，对没采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，可防止误操作，减少不必要的事故发生。
1、隔离开关控制闭锁回路改进原理在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。
2、采用电磁锁防误的隔离开关闭锁接线。
此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。
停电操作：拉开断路器后，只能先拉开线路侧隔离刀闸，才能拉开母线侧隔离刀闸。
送电操作：断路器在断开位置，只能先合母线侧隔离刀闸，才能合线路侧隔离刀闸。
此种接线不仅防止带负荷拉、合隔离开关，而且能防止违反开关、刀闸操作原则的违规操作。
3、改进接线的优点(1)此种改进接线不仅保留了原有隔离开关控制接线的优点，最主要的是能有效防止违反开关、刀闸操作原则的违规操作，减少不必要的事故发生。
(2)此种改进接线简单、可靠，投资也较少。
适用于采用电磁锁防误的接线及气动操作、电动操作、电动液压操作的隔离开关的控制接线。
中性点隔离开关知识分享 图文 民熔
中性点隔离开关民熔中性点隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔中性点隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔中性点隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
民熔中性点高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
本文将会介绍关于民熔中性点隔离开关的基础信息，感觉这篇文章对你有帮助的话，可以关注下小编产品概述民熔35KV中性点户外隔离开关GW13-40.5/630A概述GW13-40.5/630隔离开关是在无载荷情况下，分何变压器中性点联线之用，在闸刀处于正常分闸位置时，可提供一个符合安全要求的绝缘距离。
操动机构输出轴可作180度水平旋转，操作机构上的定位装置能保证触头与静触头处于正确位置或分断位置。
民熔中性点隔离开关满足GB1985《交流高压隔离开关和接地开关》及IEC-129（1984）标准要求。
它性能可靠、运行安全、结构简单、安装调整方便。
广泛使用于63KV-110KV变电站。
35KV中性点户外隔离开关GW13-40.5/630A使用环境a.海拔不超过1000m；b.周围空气温度：上限+40度，下限-40度；c.风压不超过700Pa；d.地震烈度不超过8级；e.覆冰厚度不大于10mm；f.支柱绝缘子污秽等级：普通型为0级，耐污型按用户要求。
35KV中性点户外隔离开关GW13-40.5/630A特点1、改进了轴承转盘结构，使轴承座实现了防水功能。
且配有注油孔、调整螺钉，开关的整体性强且维护更加简单、方便。
2、导电杆与触头之间、导电杆与触指座之间均采用铜焊工艺，另外触指与触指座之间加装软连接，使产品的主回路电阻比采用螺钉连接的大幅减小，从而减少触头在运行中的发热问题。
隔离开关基础知识 (图文)民熔
隔离开关隔离开关主要用于隔离电路。
分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。
隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。
但是，隔离开关必须是动态和稳定的。
隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。
逆向维修设备的力系是隔离的，以确保人员和设备的安全。
（2）隔离开关与断路器配合切换操作，改变操作方式。
（3）用于切断小电流回路和旁路（回路）电流。
（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。
但必须在计算满足隔离开关条件和有关调度规定后才能进行。
隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。
M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。
主要用于隔离开关与同级断路器联动操作的场合。
M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。
隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。
如图1.1所示。
图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。
按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。
如图1 .2所示。
图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。
图1.3隔离开关组成方框图。
高压隔离开关基础知识 图文 民熔

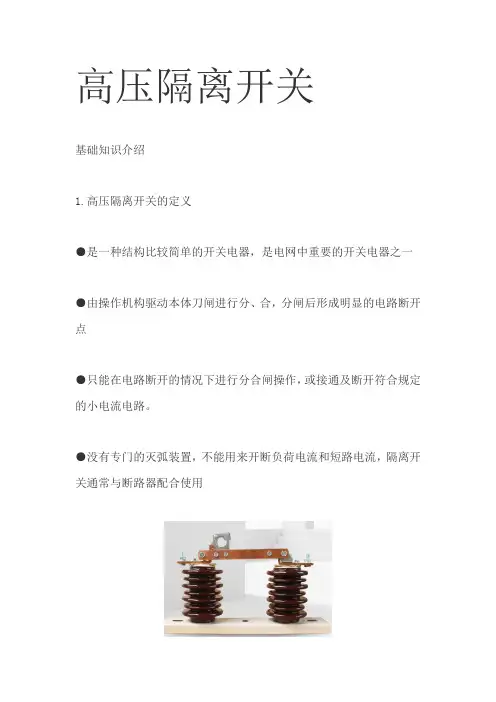

高压隔离开关基础知识介绍1.高压隔离开关的定义●是一种结构比较简单的开关电器，是电网中重要的开关电器之一●由操作机构驱动本体刀闸进行分、合，分闸后形成明显的电路断开点●只能在电路断开的情况下进行分合闸操作，或接通及断开符合规定的小电流电路。
●没有专门的灭弧装置，不能用来开断负荷电流和短路电流，隔离开关通常与断路器配合使用2.高压隔离开关的作用隔离电源、保证安全电气设备检修时，用隔离开关将需要检修的电气设备与带电的电源隔离，形成明显可见的断开点，以保证检修人员和设备的安全。
分、合小电流隔离开关没有灭弧装置，不能开断或闭合负荷电流和短路电流。
但具有一定的分、合小电感电流和电容电流的能力。
倒闸操作：隔离开关与断路器配合，可以用来进行某些切换操作，以改变系统的运行方式。
3.高压隔离开关的基本要求隔离开关应具有明显的断开点，易于鉴别设备是否与电网断开。
在隔离开关断开点之间应有可靠绝缘，即要求隔离开关断开点之间应有足够的距离，以保证在恶劣的气候条件下也能可靠工作，并在过电压及相间闪络的情况下，不致从断开点击穿而危及人身安全。
在运行中，会受到短路电流的热效应和电动力的作用，故它应具有足够的热稳定性和动稳定性，尤其不能因电动力的作用而自动断开，否则将引起严重事故。
结构应尽可能简单，动作要可靠。
也带有接地刀闸的隔离开关必须有联锁机构，以保证先断开隔离开关后再合上接地刀闸先断开接地刃闸后再合上隔离开关的操作顺序4.高压隔离开关的基本结构导电部分包括触头、闸刀、接线座，主要起传导电路中的电流，关合和开断电路的作用。
■操动机构通过手动、电动等向隔离开关的动作提供能源、■传动机构由拐臂、联杆、轴齿或操作绝缘子组成。
接受操动机构的力矩，将运动传动给触头，以完成隔离开关的分、合闸动作。
■绝缘部分包括支持绝缘子和操作绝缘子。
实现带电部分和接地部分的绝缘。
■支持底座导电部分、绝缘子、传动机构、操动机构等固定为一体，并使其固定在基础上。
高压隔离开关知识普及 (图文) 民熔
高压隔离开关

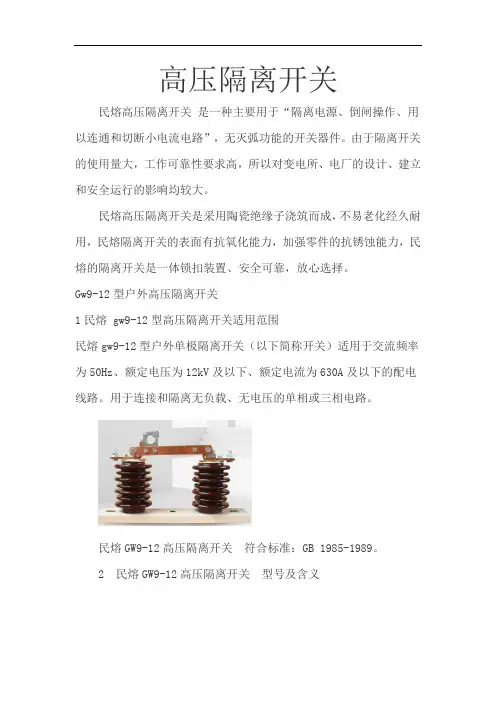

民熔高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
Gw9-12型户外高压隔离开关
1民熔 gw9-12型高压隔离开关适用范围
民熔gw9-12型户外单极隔离开关（以下简称开关）适用于交流频率为50Hz、额定电压为12kV及以下、额定电流为630A及以下的配电线路。
用于连接和隔离无负载、无电压的单相或三相电路。
民熔GW9-12高压隔离开关符合标准：GB 1985-1989。
2 民熔GW9-12高压隔离开关型号及含义
3 民熔gw9-12型高压隔离开关主要参数及技术性能
民熔gw9-12型高压隔离开关主要技术性能符合GB 1985-1989标准，主要技术参数见下表
民熔高压隔离开关
4 民熔GW9-12高压隔离开关的外形及安装尺寸。
隔离开关的作用、分类与维护(图文) 民熔
隔离开关隔离开关的结构中没有专门的灭弧装置，不允许用它带负荷分闸或合闸。
当隔离开关分闸时，只有断路器切断电路后才能拉开隔离开关；闭合时，必须先闭合隔离开关，然后用断路器接通电路。
隔离开关的主要功能如下：1隔离电源当用电设备停电检修时，需要停电检修的设备用隔离开关与电源隔离，形成明显的断开点，以保证人员和设备的安全。
2开关操作电气设备的运行状态可分为运行、备用和维护三种工作状态。
将电气设备从一种工作状态变为另一种工作状态的操作称为切换操作。
例如，在双母线连接的电路中，电源线可以从一组母线切换到另一组母线，而不会中断用户的供电。
三。
无电流或小电流回路的高压隔离开关虽然没有专用的灭弧装置，但在投切过程中可以切断小电流，根据动触头和静触头快速分闸时迅速拉长电弧的灭弧原理，可以熄灭触头间的电弧。
因此，允许高压隔离开关拉合以下回路：1拉合电压互感器、避雷器回路；2母线拉合及与母线直接相连设备的电容电流；三。
开关励磁电流小于2A的空载变压器：一般电压35kV，容量1000KVA 及以下变压器；电压110KV，容量3200kVA及以下变压器。
4容量电流不大于5A的空载线路：10KV电压5km及以下架空线路；35kV 电压10km及以下架空线路。
隔离开关种类繁多，按安装位置可分为：按安装位置分为室内型和室外型；根据刀闸的运动方式，可分为水平旋转式、垂直旋转式和插入式；按每相柱式绝缘子数量分为单柱式、双柱式、三柱式；根据运行特点，可分为单极式和三极式；根据有无接地开关，可分为接地开关和非接地开关。
保持1清理瓷件表面的灰尘，检查瓷件表面有无釉面或损坏，有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。
如果损坏严重，应更换；2检查刮片表面是否有清洁、变形或与机械接触的痕迹，有无与汽油接触的痕迹；三。
检查刀片及附件是否完好；4检查隔离开关、母线、断路器连接导线是否牢固、过热；5检查软连接件是否断裂；6检查清洁操作机构和传动部分，并加适量润滑脂；7检查传动部分与带电部分的距离是否符合要求；定位器和制动装置是否牢固，动作是否正确；8检查隔离开关底座是否完好，接地是否可靠。
隔离开关的功能及特点(图文) 民熔
隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。
隔离开关牌子推荐：民熔电气一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
词条介绍了隔离开关的功能、特点、类型、应用、防误改进、维护、常见问题等。
功能1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
隔离开关2、根据运行需要，换接线路。
3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。
隔离开关在低压设备中主要适用于民宅、建筑等低压终端配电系统。
主要功能：不带负荷分断和接通线路。
1.用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。
2.隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。
3.用以接通或断开小电流电路。
一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。
隔离开关操作顺序和原则 (图文) 民熔
隔离开关隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。
隔离开关的所有触点都暴露在空气中，并有明显的断开点。
断路器不能断开或断开电流。
否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，操作时，隔离开关的正确操作顺序如下：1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。
2当线路停止送电时，必须依次拉合隔离开关。
停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。
送电运行顺序与停电运行顺序相反。
这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。
三。
操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。
4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。
5隔离开关应在主控制室操作。
当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。
6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。
开关操作必须按顺序进行。
当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。
只有在检查正确后，才能释放锁止装置进行操作。
隔离开关1的工作原理。
室内隔离开关有单极式和三级式。
一般为隔离开关式结构，常用线接触接触接触。
它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。
2隔离开关工作原理（1）开合动作要果断、迅速。
操作结束时，注意不要用力过大，目测动触头位置是否符合要求。
（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。
打开时，顺序相反。
（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。
（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。
隔离开关正确操作方法 (图文) 民熔
隔离开关隔离开关通常被称为隔离开关。
在电力系统中，它在改变运行方式、隔离电源、切断或接通小电流回路和无电流回路等方面起着重要作用。
因此，如何正确操作和维护隔离开关设备，对于保证人们的安全和合理用电具有重要意义。
因此，对于这方面的一些内容，有关单位和工作人员一定要有扎实的把握。
1运行分析1.1根据安装地址的不同，高压隔离开关分为室外型和室内型。
按极数可分为三极型和单极型。
操作时，应密切注意隔离开关自身的工作电流和电压。
如果工作电压超过额定电压，容易造成瓷瓶放电。
加热程度与运行电流密切相关，也与其外观变形有关。
现场操作规程要求隔离开关的工作温度控制在70℃以内。
由于专用灭火装置尚未设置，故仅限于隔离开关的具体应用。
1.2操作注意事项（1）闸刀开关接通时严禁带电；（2）防止使用接地开关和断路器；（3）应严格控制隔离开关的故障电流、合闸和牵引负荷电流。
断开合格后，或负载误动时，应断开开关。
这样，应立即改变操作方向，并立即灭弧，以防止活载过大和隔离开关拉大。
操作隔离开关前，必须将断路器的某一控制电源投入运行。
只有断路器打开接地闸刀开关，拔下接地线，打开开关，才能停止送电。
在输电过程中，先组合母线侧开关，再组合负荷侧开关。
停电时，顺序改变。
为保证工作人员的安全，操作闸刀时采用远程操作方式。
如果远程电气控制失败，应在现场完成电气操作。
当两者都难以工作时，必须遵循解锁方案。
经批准后，可手动操作闸刀开关。
在运行过程中，对传统机构的运行声音进行分析，看是否存在异常情况，是否能完成整个过程。
此外，三相能否同时完成，其位置能否精确控制也需要高度关注。
手动操作隔离开关时，必须戴绝缘手套。
在雨天，需要隔热罩和带防雨罩的绝缘靴。
手动控制闸刀开关时，动作应灵活，末端应防止撞击。
合上闸刀开关后，检查接触面的完整性。
手动合刀开关时，刀片离开刀口后应加速灭弧。
打开后，检查分离角度是否有问题。
2具体维修对策分析主要由传动机构、绝缘部分、支撑座、操作机构和导电部分组成。
隔离开关的初步认识 图文 民熔
隔离开关举例: GW4-12D/630、 GN10-35G/1000①字母G-代表隔离开关。
②字母代表安装地点。
N-户内，W-户外。
?数字，为设计序号，代表不同的系列。
④数字，代表额定电压(kV)。
⑤字母，代表补充特性，T-统-设计，G-改进型，D-带接地刀闸，C-穿墙式。
⑥数字，代表额定电流(A)型号：HGW10-12/630A隔离开关牌子推荐民熔电气2、隔离开关基本要求分开后应具有明显的断开点，易于鉴别设备否与电网隔开。
断开点之间应有足够的绝缘距离，以保证在电压及相间闪络的情况下，不致引起击穿而J及工作人员的安全。
有足够的动热稳定、机械强度、绝缘强度。
分、合闸时的同期要好，要有最佳的分合闸度，以尽可能降低操作过电压。
应结构简单动作可靠。
带有接地刀闸的隔离开关必须装设联锁机构，以保证隔离开关的正确操作。
3、技术参数额定电压:指隔离开关长时间运行能承受的正常工作电压。
(决定了绝缘水平、尺寸)额定电流:指隔离开关的触头结构和导电部分在规定环境温度下允许通过的长期工作电流，其相应的发热温度不会超过国家标准。
(决定了截面，结构)动稳定电流:指隔离开关在闭合位置时，所能通过的最大短路电流。
亦称额定峰值耐受电流，它表明隔离开关在冲击短路电流作用下，承受电动力的能力。
这个值的大小由导电及绝缘等部分的机械强度所决定。
隔离开关的初步认识（典藏），变电站资深电工都有收藏，民熔热稳定电流:指隔离开关在规定时间内，允许通过的最大电流，它表示隔离开关承受短路电流热效应的能力。
以短路电流的有效值表示。
隔离开关的铭牌规定一一定时间(1、2、4秒)的热稳定电流。
1.清扫瓷件表面的尘土，检查瓷件表面是否掉釉、破损，有无裂纹和闪络痕迹，绝缘子的铁、瓷结合部位是否牢固。
若破损严重，应进行更换；2.用汽油擦净刀片、触点或触指上的油污，检查接触表面是否清洁，有无机械损伤、氧化和过热痕迹及扭曲、变形等现象；3.检查触点或刀片上的附件是否齐全，有无损坏；4.检查连接隔离开关和母线、断路器的引线是否牢固，有无过热现象；5.检查软连接部件有无折损、断股等现象；6.检查并清扫操作机构和传动部分，并加入适量的润滑油脂；7.检查传动部分与带电部分的距离是否符合要求；定位器和制动装置是否牢固，动作是否正确；8.检查隔离开关的底座是否良好，接地是否可靠。
隔离开关操作培训资料 (图文) 民熔
隔离开关隔离开关是一种主要用于隔离电源、开关操作、接通和切断小电流回路的开关装置，不具有灭弧功能。
隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。
一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路在继电保护工作中，二次回路的完整性是系统安全稳定运行的保证，二次回路的故障是继电保护工作人员经常遇到的问题。
结合继电保护人员在日常工作中遇到的实际问题，对二次回路防跳回路故障处理的一些基本思路和方法进行了分析和探讨。
1防跳回路动作原理和常见故障1.1动作原理断路器跳闸可分为两种情况：1.1.1控制回路不存在因开关机构或辅助触头接触不良、开关触头卡死等原因引起的故障，当控制回路发生故障时，开关闭合至故障点，保护动作使开关跳闸。
此时，KK开关没有返回（或自动装置的触点被卡住等），即通过KK开关的5和8触点（或触点）再次发送闭合脉冲来关闭开关，将导致故障扩大和设备损坏的后果。
安装防跳装置是为了避免上述问题的发生。
当保护动作跳闸时，虽然KK开关5和8有闭合脉冲，但由于防跳继电器（TBJ）在开关跳闸过程中启动，闭合脉冲使TBJ电压线圈通过KK开关TBJ触点5和8的常开触点，当TBJ的常闭触点断开时，闭合电路断开。
1.2.1在某变电站10kV线路保护整组试验中，发现开关多次跳脱（重合闸压板退出），跳脱过程中防跳继电器动作但不保持。
在处理这类问题时，首先要考虑防跳装置是否有故障。
检查防跳继电器后，显示继电器工作正常，说明二次回路接线可能有问题。
检查二次回路后，发现KK开关（5-8）触点卡住，防跳保持电路错误连接到图1虚线1所示位置。
TBJ电流线圈动作后，其电压线圈无法保持自身，导致防跳装置失效，开关多次分合。
隔离开关结构与原理 (图文) 民熔
隔离开关
1用途和结构
1绝缘电压在没有电的电路中，用隔离开关通过产生明显的裂缝来断开电路，将电源与带电部分断开，从而构成一个明显的气封间隙，以保证人员和设备的安全。
2当小电流被断口分离时，分离器能将光弧延长，使光弧在空气中自然自由隔离开关。
隔离开关可用于以下操作：
A、无接地报警时，打开或关闭电压互感器；B.无闪络时，打开或关闭闪蒸保护开关；C.在零负荷模式下接通或断开零负荷母线和低压电抗器；D.接通或断开空载变压器，其中励磁电流2A不超过；容量。
用不超过5A的电流连接或断开零负载线路；F.连接或断开变压器中性点的地线。
如果中性点有消弧线圈，则只有在系统没有故障的情况下才能进行，例如接通或
切断小的环流。
电路改变了主电路的工作模式rsystems公司分离开关通常用来配合电源开关完成操作，如页面总线生成
1导电部件
导杆（或导杆）主要安装在导杆上的导杆（或导杆）上，导杆主要安装在导杆上，导杆安装在导杆上，以及用于连接总线或设备的终端。
闸刀开关通常由两个或多个平行的铜板或铜管组成。
铜板的厚度和数量由隔离开关的额定电流决定，对于电压等级较高的分离器，由于离地距离较大，为了方便母线和电气设备的维护，分离器还设有接地测量开关，以代替接地线，在它们之间应安装一个机械锁定装置，以确保操作顺序的正确性。
动触:头采用钳夹式结构夹紧静触头导线杆，夹紧力由导电管内的夹进弹簧来保证。
采用顶压脱扣装置来保障隔离开关的可靠合闸，。
隔离开关知识培训 图文 民熔
隔离开关在继电保护工作中,二次回路的完好是系统安全稳定运行的保证，而二次回路故障则是继电工作人员经常遇到的问题。
本文结合继电保护人员在日常工作中碰到的实际问题，分析探讨如何处理二次回路中防跳回路故障的一些基本思路及方法。
1. 防跳回路动作原理及常见故障1.1动作原理断路器跳跃可以分为两种情况：1.1.1 控制回路没有故障，由于开关机构或辅助接点接触不良，开关触点卡住等原因。
控制回路确有故障，开关合于故障点，保护动作使开关跳闸，此时KK开关尚未返回（或自动装置接点卡住等），即经KK开关5、8触点（或接点）再次发出合闸脉冲使开关合闸，将造成扩大故障损坏设备的后果。
装设防跳装置就是为了避免上述问题的发生。
当保护动作跳闸时，KK开关5、8虽有合闸脉冲发出，但由于开关跳闸过程中防跳继电器（TBJ）启动，合闸脉冲经KK开关5、8接点TBJ常开接点使TBJ电压线圈保持，断开TBJ常闭接点即断开了合闸回路。
1.2.1 在某变电所一10KV线路保护整组试验过程中，发现开关多次出现跳跃现象(重合闸压板已退出)，且跳跃过程中防跳继电器动作但没有保持。
处理此类问题时，首先应想到是否是防跳装置出现故障。
校验防跳继电器后显示继电器工作正常，说明二次回路接线可能有问题。
检查二次回路后发现KK开关⑤-⑧接点粘连，且防跳保持回路错误地接至图1中虚线1所示位置，TBJ电流线圈动作后其电压线圈不能自保持，造成防跳装置失灵，开关多次分合闸。
正确的接线如图中实线1所示。
1.2.2 TBJ电流线圈和电压线圈在运行过程中，因长时间通电，经常会造成线圈之间的绝缘降低甚至击穿，造成设备运行故障。
如某变电所10KV一线路故障跳闸后，开关没有进行重合闸。
现场处理时，一般应检查合闸回路本身有无故障，如合闸接触器（HC）是否烧坏，开关辅助接点接触是否良好，或重合闸回路工作是否正常，如重合闸继电器中的时间元件有没有启动等。
重合闸装置试验后显示正确动作，合闸回路及开关辅助接点等也没有损坏的迹象，但二次回路放上控制熔丝后用万用表电压挡测量，合闸回路中TBJ常闭接点保持打开。
隔离开关主要参数与基本运维 图文,民熔
隔离开关1.2 主要参数1.2.1 隔离开关型号表示方法及含义隔离开关型号的表示方法如图 1.5所示图 1.5 隔离开关型号的表示方法1.2.2 隔离开关主要性能参数（1）额定电压（kV）是指隔离开关最高工作电压，是线电压，也表示其承受绝缘支撑强度。
（2）额定电流（A）是指隔离开关在40℃时最大工作承载电流。
隔离开关牌子推荐民熔电气（3）额定短路时耐受电流（热稳定）kA/S是指隔离开关触头在流过短路电流，而所在3～4秒内所抗拒短路这一电流造成的热熔焊而不损坏的能力。
（4）额定峰值耐受电流（动稳定）kA是指隔离开关在承受短路时，短路电流所造成的斥动力而不发生损坏的能力。
（5）回路接触电阻（μΩ）是指隔离开关导电回路中各电接触形式下的导电性能，是检验及设计、制造工艺装配的技术能力。
1.3 基本运维要求及措施1.3.1 对隔离开关的基本要求按照隔离开关在电网中担负的任务及使用条件，其基本要求有:(1)隔离开关分开后应有明显的断开点，易于鉴别设备是否与电网隔离。
(2)隔离开关断点间应有足够的绝缘距离，以保证在过电压情况下，不致引起击穿而危及工作人员的安全。
(3)在短路情况下，隔离开关应具有足够的热稳定性和动稳定性，尤其是不能因电动力的作用而自动分开，否则将引起严重事故。
(4)具有开断一定的电容电流、电感电流和环流的能力。
(5)分、合闹时的同期性要好，有最佳的分、合闸的速度，以尽可能降低操作过电压、燃弧次数和元线电干扰。
(6)隔离开关的结构应简单，动作要可靠，有一定的机械强度；金属制件应能耐受氧化而不腐蚀；在冰冻的环境里能可靠地分、合闸。
(7)带有接地开关的隔离开关，必须装设连锁机构，以保证停电时先断开隔离开关, 后闭合接地开关，送电时先断开接地开关后闭合隔离开关的操作顺序。
(8)通过辅助触点，隔离开关与断路器之间应有电气闭锁，以防带负荷误拉、合隔离开关。
(9)对于用在气候寒冷地区的户外型隔离开关应具有设计要求的破冰能力，在冰冻的环境里应能可靠地分合闸s(10)对于一般户外非GIS或HGIS用隔离开关，其外绝缘爬电距离应满足安装地点的污秽等级要求，同时应根据设计要求留有一定裕度。
隔离开关的正确使用和操作 (图文) 民熔
隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
民熔隔离开关的作用是切断空载电流回路，使维修后的设备与电源有明显的断开点，保证维修人员的安全。
民熔隔离开关无专用灭弧装置，不能切断负载电流和短路电流。
因此，隔离开关只能在断路器断开电路的情况下操作。
严禁带负荷拉合隔离开关。
否则会造成严重的人身和设备事故。
具体来说，使用高压隔离开关时应注意以下几点。
如果隔离开关装有断路器和接地开关，且隔离开关本身有接地开关，则应设置机械联锁或电气联锁，以确保正确的操作顺序。
民熔隔离开关底架上安装直径不小于12mm的接地螺栓，接地用铜软线截面不小于50mm。
隔离开关摩擦部位应涂润滑脂。
投入运行前，应按技术要求检查隔离开关的接点及动作同步。
当隔离开关分闸至分闸距离的80%时，发出隔离开关分闸信号，主开关可靠接触后发出隔离开关合闸信号。
要做到正确操作隔离开关,应注意以下几点:（1）合闸时，应确认与隔离开关连接的断路器等开关设备处于分闸位置，然后站在良好位置，迅速闭合隔离开关。
但在快速完成闭合动作时，用力不宜过大，以防撞击。
操作完毕后，检查主开关与静触头接触是否良好。
（2）单极隔离开关合闸时先合两侧相，后合中间相，合闸时顺序相反。
（3）分闸时，还应检查确认断路器等开关设备处于分闸状态，然后缓慢动作。
当主开关叶片离开静触头时，它将迅速打开。
GW5隔离开关基础知识分享 (图文) 民熔
隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
本文将会介绍关于民熔隔离开关基础知识分享，感觉这篇文章对你有帮助的话，可以关注下小编1、民熔隔离开关的说明及功能优势Gw5-35、Gw5-40.5和型隔离开关用于高压线路的无载流连接，以及高压母线、断路器和其他维护中的电气设备与带电高压母线的电气隔离。
当主开关处于正常分闸位置时，能提供符合安全要求的可见绝缘距离。
民熔隔离开关符合GB 1985交流隔离开关和iec-129（1984）交流隔离开关和接地开关的要求。
因此，性能可靠，操作安全，体积小，结构简单，安装调试方便。
它由三个单极子和机构组成。
每个单极隔离开关由两个夹角为50°的杆式支柱绝缘子固定在底座上，形成V形结构。
本体一侧的瓷瓶旋转，另一侧的瓷瓶通过开关座中的伞齿轮旋转。
民熔隔离开关主电路采用铜材。
触点和手指两侧镀银，因此流动能力强。
操作机构为CS17手动机构，轻便灵活。
该机构的输出轴采用机械联锁设计，可配电磁锁，确保误操作。
CJ6型电动操作机构也可满足用户的不同要求。
它是一种低成本的高压电器产品，广泛应用于发电厂和电站。
民熔器隔离开关的特点：1采用隔离开关对轴承转台的结构进行了改进，实现了轴承座的防水功能。
并配有注油孔和调节螺丝，开关整体性强，维修更简单方便。
2 民熔隔离开关导电杆与触头、导电杆与触头指座之间采用铜焊工艺。
另外，在触指与触指座之间安装有软连接，与螺纹连接相比，大大降低了产品主电路的电阻，减少了触头在运行中的发热问题。
接地导杆采用导电性好的铝合金制成，接触件采用紫铜，导电杆与底座、接地触头指座之间的连接处安装了软连接，大大提高了接地回路的接地可靠性。
隔离开关的安装与调整 (图文) 民熔
隔离开关1隔离开关外观检查（1）检查隔离开关型号是否与设计相符；（2）检查各部件有无损坏，闸刀、触头有无变形，如有异常应予以纠正；（3）检查动刀开关与触头的接触情况。
用0.05mm×10mm塞尺检查刀片的接触情况。
线路的接触点不应插上。
当接触面宽度为50 mm或以下时，相对接触器的插入深度不应超过4 mm；当接触面宽度为60 mm或更大时，不应超过6 mm。
接触面应平整干净，无氧化膜。
触点应无腐蚀。
应涂上一薄层中性凡士林或导电膏。
触头应紧密接触，两侧接触压力应均匀；（4）绝缘瓷瓶表面应清洁，无裂纹、破损，瓷铁结合牢固；（5）额定电压10kV的隔离开关绝缘电阻应大于1000m∩，用2500V兆欧表；（6）隔离开关底座的转动部分应灵活。
安装前除对隔离开关本体进行上述检查外，还应对隔离开关安装所用的预埋件（螺栓或支架）进行检查。
螺栓或支架的预埋应平整牢固。
2隔离开关安装步骤如下（以GN2隔离开关安装为例）（1）使用人力或滑轮提升，将隔离开关本体安装到安装位置，使开关底座上的孔盖在基础螺栓上，稍稍拧紧螺母，用水平尺和铅锤敲击位置，然后拧紧基础螺母。
（2）安装操作机构。
将操作机构固定在预先预埋的支撑架上，使其扇形板与隔离开关上的旋转曲柄臂（弯接头）在同一垂直平面内。
（3）连接操纵杆。
连接拉杆前，先将弯接头连接到开关的传动转杆（即转轴）上，直接接头连接到扇形板的舌片上，然后将调节件拧入直联接头。
当开关和操作机构处于合闸位置时，应配备操作杆。
首先测量操作杆的长度，然后切割材料。
拉杆一般采用dn25mm黑铁管代替镀锌铁管，因为其力学性能不如黑铁管。
拉杆加工后，拉杆一端与弯接头焊接，另一端与调节件焊接。
如果采用销连接，组装前应在操作杆、弯头接头和调节件上钻孔。
三。
隔离开关的调整隔离开关本体和操作机构安装完毕后，应进行联调，使隔离开关的分、合符合质量标准。
（1）缓慢打开隔离开关。
开启时注意叶片的开口间隙，应符合产品技术要求。
隔离开关常见问题 图文 民熔
隔离开关
常见缺陷及分类
隔离开关常见的故障在隔离开关的运行和操作中，易发生接点和触头过热、电动操作失灵、三相不同期、合闸不到位等异常情况。
隔离开关的故障和处理
运行中的隔离开关可能会出现的异常现象
(1)接触部分过热，由于拧紧部件松动，刀口合得不严，而造成过热或刀口熔焊。
(2)瓷绝缘子外伤，硬伤，支柱底座破裂。
隔离开关牌子推荐
民熔电气
(3)针式瓷绝缘子胶合部因质量不良和自然老化而造成瓷绝缘子掉盖。
(4)在污秽严重时或过电压情况下，产生闪络、放电、击穿接地而引起烧伤痕迹，严重时产生短路，瓷绝缘子爆炸，开关跳闸等。
(5)三相合闸不同期。
(6)操作卡阻 ,拉合失灵。
(7)隔离开关自分。
(8)辅助接点转换不到位。
(9)操作过程中隔离开关停止在中间位置。
(10)电动机烧坏 ,接触器烧坏。
(11)严重合不到位。
(12)远方不能操作。
误拉合隔离开关情况
(1)带负荷合隔离开关时，即使发现合错，也不准将隔离开关再拉开。
因为带负荷拉隔离开关，将造成三相弧光短路事故。
(2)带负荷错拉隔离开关时，在刀片刚离开固定触头时，便发生电弧，这时应立即合上，可以消除电弧，避免事故。
但如隔离开关已全部拉开，则不许将误拉隔离开关再合上。
