《地下工程防水技术规范》
地下工程防水技术规范
地下工程防水技术规范地下工程防水技术规范1. 引言1.1 目的和合用范围1.2 定义1.3 参考文件2. 地下工程防水工程勘察2.1 勘察范围2.1.1 地下水位调查2.1.2 地质勘察2.2 勘察报告2.2.1 表格要求2.2.2 内容要求3. 地下工程防水设计3.1 设计原则3.2 设计内容3.2.1 防水结构选择 3.2.2 防水材料选择 3.2.3 防水方案设计 3.3 设计图纸3.3.1 布置图3.3.2 剖面图4. 地下工程防水施工4.1 施工组织设计4.2 施工材料和设备4.2.1 材料质量要求 4.2.2 设备要求4.3 施工工序及质量控制 4.3.1 防水层施工4.3.2 防水接头处理4.3.3 防水保护层施工5. 地下工程防水验收与监测 5.1 验收准备5.2 防水工程验收标准5.2.1 防水层验收5.2.2 动态水压试验5.3 监测方法5.3.1 现场监测5.3.2 实验室监测6. 地下工程防水维护与修复6.1 维护管理制度6.2 防水层维护6.3 防水层修复7. 附录7.1 防水工程勘察报告模板7.2 防水工程设计图纸模板7.3 防水工程验收标准表7.4 防水工程维修记录表附件：1. 地下工程防水工程勘察报告模板2. 地下工程防水设计图纸模板3. 地下工程防水工程验收标准表4. 地下工程防水工程维修记录表法律名词及注释：1. 建造法 - 建造行业相关法律2. 建造安全法 - 关于建造安全的法律。
地下工程防水技术规范 (GBJ108—87)防水工程科普
地下工程防水技术规范 (GBJ108—87)防水工程科普范本一：地下工程防水技术规范 (GBJ108—87)防水工程科普第一章绪论1.1 本章介绍地下工程防水技术规范的目的和适用范围。
1.2 介绍地下工程防水技术规范的主要内容和结构。
第二章材料与设备2.1 介绍地下工程防水材料的种类和性能要求。
2.2 介绍防水设备的种类和使用方法。
第三章工程施工3.1 介绍地下工程防水的施工方法和步骤。
3.2 介绍地下工程防水施工中的质量控制要点。
第四章防水工程质量验收与评定4.1 介绍地下工程防水工程的验收标准和方法。
4.2 介绍地下工程防水工程的评定标准和方法。
4.3 介绍地下工程防水工程的质量保证措施。
第五章工程保护与维护5.1 介绍地下工程防水工程的保护和维护措施。
5.2 介绍地下工程防水工程的定期检查和维修方法。
第六章典型工程案例分析6.1 介绍地下工程防水工程的典型案例。
6.2 对典型案例进行分析和总结。
第七章结论7.1 对地下工程防水技术规范进行总结和评价。
7.2 提出地下工程防水技术规范的改进意见和建议。
附件：地下工程防水技术规范相关表格和图纸。
法律名词及注释：1. 地下工程防水技术规范：指定了地下工程防水的技术要求和施工规范。
2. 典型工程案例：具有代表性的地下工程防水工程案例。
3. 质量控制：在施工过程中对工程质量进行监控和管理。
4. 质量保证措施：保证地下工程防水工程质量的措施，包括材料选择、设备使用等。
范本二：地下工程防水技术规范 (GBJ108—87)防水工程科普第一章地下工程防水技术规范的目的和适用范围1.1 介绍地下工程防水技术规范的制定目的和重要性。
1.2 说明地下工程防水技术规范的适用范围和具体适用对象。
第二章地下工程防水技术规范的主要内容和结构2.1 介绍地下工程防水技术规范的主要章节和内容概述。
2.2 详细介绍各章节的具体内容和细化层次。
第三章地下工程防水材料的种类和性能要求3.1 地下工程防水材料的种类和常见特性。
地下工程防水技术规范
第一章总则第1.0.1条为使地下工程防水的设计和施工符合技术先进、经济合理、安全适用、确保质量的要求，特制订本规范。
第1.0.2条本规范适用于工业与民用地下建筑、防护工程及隧道等地下工程防水的设计、施工和验收。
第1.0.3条地下工程防水的设计和施工必须做好工程水文地质勘察工作，遵循“防、排、截、堵相结合，因地制宜，综合治理”的原则。
第1.0.4条地下工程的防水，应积极采用经过试验和鉴定并经实践检验行之有效的新材料、新结构、新技术。
第1.0.5条地下工程防水的设计和施工除应遵守本规范规定外，还应符合其它有关的国家现行标准、规范的规定。
第二章地下工程防水设计第一节一般规定第2.1.1条地下工程的防水设计，应定级准确、措施可靠、选材适当、经济合理。
第2.1.2条城市的地下工程，宜根据总体规划及排水体系，进行合理布局和确定工程标高。
第2.1.3条地下工程的防水设计，应考虑地表水、潜水、上层滞水、毛细管水等的作用，以及由于人为因素引起的附近水文地质改变的影响，合理确定工程防水标高。
第2.1.4条地下工程的防水，宜采用防水混凝土自防水结构，并根据需要可设附加防水层或采用其它防水措施。
第2.1.5条变形缝、施工缝、穿墙管（盒）、埋设件、预留孔洞等特殊部位，应采取加强措施。
第2.1.6条地下管沟、地漏、出入口、窗井等，应有防灌措施，寒冷地区的排水沟应有防冻措施。
第2.1.7条防水设计前，应根据工程特点搜集下列有关资料一、最高地下水位的标高，出现的年代，近几年的实际水位标高和随季节变化情况；二、地下水类型、补给来源、水质、流量、流向、渗透系数、压力;三、工程地质构造、岩层走向、倾角、节理及裂隙，含水地层及不透水地层的特性和分布情况，溶洞、陷穴以及填土区和松软土层情况；四、历年气温变化情况、降水量、蒸发量及地层冻结深度；五、区域地形、地貌、天然水流、水库、水沟、废弃坑井以及地表水、洪水和给水排水系统资料；六、工程所在区域的地震、地热有含瓦斯等有害物质资料；七、施工技术水平和材料来源。
GB 50108 202x 地下工程防水技术规范
目录分析
中华人民共和 1
国住房和城乡 建设部公告
2
1总则
3
2术语
4
3地下工程防水 设计
5 4地下工程混凝
土结构主体防 水
6地下工程排水
5地下工程混凝土 结构细部构造防水
7注浆防水
1
8特殊施工法的 结构防水
2
9地下工程渗漏 水治理
3
10其他规定
4
附录A安全与环 境保护5本规范来自词说 明3地下工程防水设计
3.1一般规定 3.2防水等级 3.3防水设防要求
4地下工程混凝土结构主体防水
4.1防水混凝土 4.2水泥砂浆防水层 4.3卷材防水层 4.4涂料防水层 4.5塑料防水板防水层 4.6金属防水层 4.7膨润土防水材料防水层 4.8地下工程种植顶板防水
5地下工程混凝土结构细部构造防水
5.1变形缝 5.2后浇带 5.3穿墙管（盒） 5.4埋设件 5.5预留通道接头 5.6桩头 5.7孔口 5.8坑、池
6地下工程排水
6.1一般规定 6.2设计 6.3材料 6.4施工
7注浆防水
7.1一般规定 7.2设计 7.3材料 7.4施工
8特殊施工法的结构防水
8.1盾构法隧道 8.2沉井 8.3地下连续墙 8.4逆筑结构 8.5锚喷支护
9地下工程渗漏水治理
9.1一般规定 9.2方案设计 9.3治理材料 9.4施工
读书笔记
读书笔记
这是《GB 50108-202x 地下工程防水技术规范》的读书笔记模板，可以替换为自己的心得。
精彩摘录
精彩摘录
这是《GB 50108-202x 地下工程防水技术规范》的读书笔记模板，可以替换为自己的精彩内容摘录。
《地下工程防水技术规范》GB 50108-2011
一、前 言
1.2、术语：
1.2.5 水胶比 混凝土配制时的用水量与胶凝材料总量之比。
1.2.6 锚喷支护 锚杆和钢筋网喷射混凝土联合使用的一种围岩支护形式。
1.2.7 地下连续墙 采用机械施工方法面槽、浇灌钢筋混凝土，形成具有截
应选一种 宜选一种 宜选一种
一、前 言
1.3、基本规定：
1.3.3 地下防水工程施工应具备条件
1、地下防水工程必须由持有资质等级证书的防水专业 队伍进行施工，主要施工人员应持有省级及以上建设行政 主管部门或其指定单位颁发的执业资格证书或防水专业岗 位证书。
应 应选二种
应
选 应选一至二种 选
宜选一至二种
宜选一种
应选二种 应选一至二种 宜选一至二种 宜选一种
一、前 言
1.3、基本规定：
1.3.2 明挖法和暗挖法地下工程的防水设防
暗挖法地下工程防水设防
工程部位
衬砌结构
内衬砌施工缝
内衬砌变形缝、诱导缝
防
防防防塑膨防金遇外中防水预中
水 水水水料润水属水贴埋水泥埋埋
《地下工程防水技术规范》GB 50108-2011
目录
13 前言 23 地下防水工程各分项工程 33 防水工程质量验收
前言
3
• 1.0、规范修订
关于发布国家标准《地下防水工程质量验收规范》的公告:现 批准《地下防水工程质量验收规范》为国家标准，编号为 GB50208-2011，自2012年10月1日起实施。其中，第4.1.16、 4.4.8、5.2.3、5.3.4、7.2.12条为强制性条文，必须严格执行。原
3级 4级

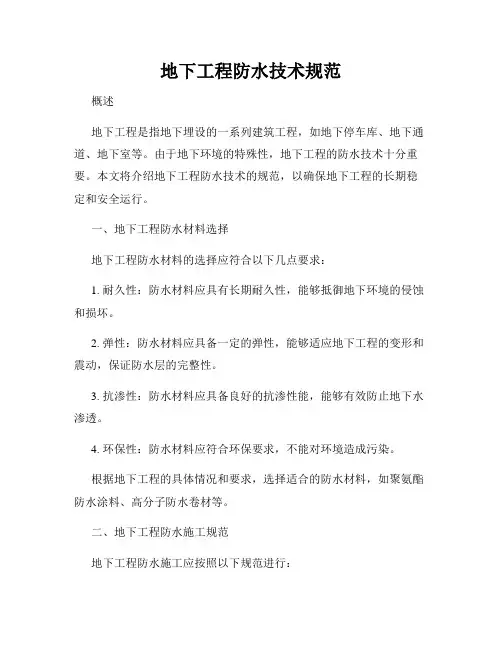

地下工程防水技术规范
地下工程防水技术规范概述地下工程是指地下埋设的一系列建筑工程，如地下停车库、地下通道、地下室等。
由于地下环境的特殊性，地下工程的防水技术十分重要。
本文将介绍地下工程防水技术的规范，以确保地下工程的长期稳定和安全运行。
一、地下工程防水材料选择地下工程防水材料的选择应符合以下几点要求：1. 耐久性：防水材料应具有长期耐久性，能够抵御地下环境的侵蚀和损坏。
2. 弹性：防水材料应具备一定的弹性，能够适应地下工程的变形和震动，保证防水层的完整性。
3. 抗渗性：防水材料应具备良好的抗渗性能，能够有效防止地下水渗透。
4. 环保性：防水材料应符合环保要求，不能对环境造成污染。
根据地下工程的具体情况和要求，选择适合的防水材料，如聚氨酯防水涂料、高分子防水卷材等。
二、地下工程防水施工规范地下工程防水施工应按照以下规范进行：1. 表面处理：在施工前，应对地下工程的基础和墙面进行清洁和处理，确保防水材料能够牢固附着。
2. 防水层铺设：根据设计要求，将选定的防水材料进行铺设。
在铺设过程中，应注意材料的平整和严密贴合。
3. 拼缝处理：对于卷材防水材料，应注意拼缝处的处理。
拼缝处应进行热熔或粘接，以确保防水层的连续性。
4. 管道处理：对于地下工程中的管道穿越部位，应设置专门的管道套管，并采用密封材料进行处理，以防止渗漏。
5. 角部和过渡部处理：地下工程中的角部和过渡部是易渗漏部位，应加强处理，例如采用防水胶带进行封闭，确保防水层完整。
6. 防水层保护层：在防水层施工完成后，应及时进行保护。
保护层应能够对防水层起到机械保护和防UV等作用。
7. 防水层验收：经过施工后，应进行防水层的验收，确保防水效果符合要求。
三、地下工程防水检测与维护地下工程防水施工完成后，还需要进行防水层的质量检测和定期维护，以保证地下工程的防水效果和使用寿命。
1. 检测方法：通过对地下工程的渗漏水进行观察和定量测量，判断防水层的质量，并进行必要的修补工作。
地下工程防水技术规范
地下工程防水技术规范地下工程防水技术规范是指在地下工程建设中，为了防止地下水或雨水渗透进入工程内部，影响其正常使用和安全，采取一系列的防水措施和技术要求的规范。
下面将介绍一些常用的地下工程防水技术规范。
1.材料要求：防水涂料、防水卷材、防水胶粘剂等防水材料应符合相关国家标准，并有相应的产品合格证明。
材料的质量要稳定可靠，能够保证长期的防水效果。
2.施工及验收要求：施工前，应对基础进行检查和处理。
施工过程中，应按照相关要求进行材料的搭接、粘贴、接缝处理等工作。
施工后，要进行严格的验收，确保防水层和工程结构的质量符合要求。
3.基础处理：一般情况下，地下工程基础的防水层应设置在基础底板上方，与周围建筑物的防水层要有一定的接触，确保整体的防水效果。
对于土质基础，需要进行相应的排水和排气处理，以提高防水层的质量。
4.防水层的设置：根据地下工程的具体情况，可以选择适合的防水材料和方式。
常见的防水材料有防水涂料、防水卷材等，常见的防水方式有贴面式、刷涂式、嵌缝式等。
防水层的设置应保证连续、完整，无气泡、裂缝等缺陷。
5.施工工艺：防水施工要按照一定的工艺步骤进行，包括基底处理、底层涂刷、胶粘剂处理、面层涂刷等。
每一步骤都应按照规范要求进行操作，确保防水层的质量和效果。
6.防水施工的质量控制：在施工过程中，要进行质量的控制和检查。
包括对材料质量的检查、施工工艺的控制、防水层的完整性检查等。
对于检查出的问题，要及时进行整改，确保施工质量符合要求。
7.防水施工的验收标准：完成防水施工后，要进行严格的验收工作。
验收标准包括防水层的完整性、无渗漏、无缺陷等。
验收合格后，方可进入下一步工程。
总之，地下工程防水技术规范是为了保证地下工程的质量和使用安全而制定的一系列规范要求。
在地下工程建设中，严格按照规范要求进行防水施工，是提高工程质量和使用寿命，确保工程安全的重要措施之一。
地下防水工程技术规范
地下防水工程技术规范地下防水工程技术规范：引言：地下防水工程是一项重要的建筑工程技术，用于防止地下水渗透和泄漏。
本文将介绍地下防水工程的技术规范，包括施工前准备、施工材料选择、施工方法和质量检验等方面的内容。
一、施工前准备：1. 地下防水工程前，需要进行详细的工程测量和勘察，包括地下水位、土层结构和地下水源等的调查；2. 根据勘察结果，制定详细的施工方案和施工设计；3. 确保地下防水工程与周围结构的衔接良好，防止漏水和渗漏。
二、施工材料选择：1. 地下防水工程中常用的材料包括防水涂料、防水板、防水膜等；2. 在选择施工材料时，需要考虑材料的防水性能、耐久性和施工工艺，确保施工质量；3. 应选择具有国家标准和认证的材料，确保材料的质量和可靠性。
三、施工方法：1. 施工前，需要合理安排施工步骤和施工顺序，确保施工进度和质量；2. 在施工过程中需要严格按照施工方案进行操作，确保施工质量；3. 施工现场应保持整洁，材料的存放和运输要注意防止受潮和损坏。
四、质量检验：1. 在施工过程中，需要进行常规的质量检验，包括材料检验和施工工艺检验；2. 材料检验包括外观检查、物理性能测试、尺寸检测等；3. 施工工艺检验包括施工平整度、涂料厚度、连接处的密封性等。
五、施工后验收：1. 施工完成后需要进行验收，确保地下防水工程达到设计要求和施工标准；2. 验收内容包括工程进度、工程质量、工程材料等方面的检查；3. 验收合格后方可交付使用。
六、施工中常见问题及解决方法：1. 地下防水工程中常见的问题包括施工不规范、材料质量问题等；2. 解决方法包括加强监督、严格按照施工规范执行、及时更换不合格材料等。
结论：地下防水工程技术规范是确保地下工程质量和防水效果的重要依据。
施工前的准备工作、施工材料的选择、施工方法的执行以及质量检验和施工后验收都是保证地下防水工程质量的关键环节。
通过加强管理和规范操作，可以有效地提高地下防水工程的质量和可靠性，确保地下水渗透和泄漏的防止。
地下工程防水技术规范
地下工程防水技术规范地下工程防水技术规范（上）一、前言地下工程防水技术是保证工程质量、延长使用寿命和保证人身、财产安全的重要措施。
为了规范地下工程防水技术应用，本文在总结试验成果和实践经验的基础上，制定了以下技术规范。
二、适用范围1、本规范适用于新建地下工程的防水和旧工程改造中的防水；2、本规范不适用于海底隧道、气调仓库等专业性地下工程防水；三、技术要求1、防水设计应考虑工程所在地和地下水位、土质条件、工程用途、结构尺寸等各种因素。
设计应逐级论证，结合地下环境和工程的使用寿命，确定防水措施和材料等参数；2、新建工程施工前应派遣专门人员进行地下水位的测量，确保防水设计的准确性；3、防水系统应具备防水层、排水层、防渗帷幕等构成，构成应根据需要确定；4、防水层的厚度应根据防水材料和使用条件确定，防水材料应具备良好的粘结强度；排水层应保证排水的畅通和有效；5、防渗帷幕的埋深应根据地层状况和抗渗性能确定，埋深应符合防水设计要求；6、防水材料的施工应符合施工要求，严格控制材料的厚度和粘接密度；7、防水工程的施工应严格按照技术要求完成，确保质量和工期；8、防水系统应做好监测和维修管理，及时处理水渗漏、渗水和管道堵塞等问题；9、防水施工中应注意劳动保护，严格遵守环保要求。
四、质量控制1、防水材料应质量合格，并按材料规格和施工要求进行存储和保管；2、防水工程施工过程中应组织专门监理人员进行检查，确保质量和工期；3、防水工程验收应符合工程规范和技术要求，各项指标符合使用要求。
五、验收标准防水工程验收应按照国家相关规定和工程设计要求进行验收，各项技术指标应符合设计要求。
六、附则1、本规范自公布之日起实施；2、本规范的解释权归本单位所有。
地下工程防水技术规范（下）一、前言地下工程防水技术是保证工程质量、延长使用寿命和保证人身、财产安全的重要措施。
为规范地下工程防水技术应用，本文在总结试验成果和实践经验的基础上，制定了以下技术规范。
《地下工程防水技术规范》
《地下工程防水技术规范》
左右
“地下工程防水技术规范”（以下简称“规范”）是根据《建设工程施工质量验收规范》（GB50300、GB50301）、《建筑防水防潮处理规范》（GB50281）等技术标准规范编制而成，旨在制定在地下结构或裸露在地下工程和混凝土地基工程施工中所涉及的防水工程的质量标准。
规范的主要内容包括：地下工程防水设计、施工基础和质量控制、技术要求和材料选择等。
具体而言，本规范不仅要求所有的地下工程和混凝土地基工程都必须采取防水措施，而且还要求地下工程和混凝土地基工程可靠地防护水渗透、防止水浸淹。
在地下工程防水设计方面，要求地下防水工程需要综合考虑抗渗性能、可行性、适用性、可操作性和可控性等要素，并采用封闭性强、抗渗性好、合理可实施的改进技术和材料；在施工基础和质量控制方面，要求必须完善周密的技术文件，严格按照学术设计的数量标准和技术标准施工，实行层（分）类别管理。
材料的选择也十分重要，要求所用防水材料必须符合现有的行业标准和要求，并且要注意材料的保质期，合理使用防水材料，考虑基础和地下结构的特殊情况，采取合理的安装和施工技术，分析和预防防水技术的施工风险。
总之，“地下工程防水技术规范”旨在确保地下结构和混凝土地基的安全、高效的施工及其质量的控制，实现地下工程防水的质量有效性和可靠性，为建设现代化城市提供可持续发展的基础服务。
《地下工程防水技术规范》GB 50208-2011
1.2 规范的修订过程
• 2009年3月完成初稿；2009年4月在泉州市召开 第二次修订工作会议,会上对初稿进行了充分的 讨论，于2009年6月完成征求意见稿
• 主编单位除在建设网站公开征求设计、施工、 监理等单位的意见外，还采用有针对性地邀请 专家提意见 ，2009年8月在昆明市召开第三次 修订工作会议 ，完成送审稿 。
《地下工程防水技术规范》GB 50208-2011
• 1 规范修订简介 • 2 总则及基本规定 • 3 主体结构防水工程 • 8 子分部工程质量验收
1 《规范》的历史演变
1 规范修订简介
• 1.1 规范的演变过程 • 1.2 规范的修订过程 • 1.3 规范修订的主要内容
1.1 规范的演变过程
1.3 规范修订的主要内容
• （9）子分部工程质量验收强调了：1）施工质 量验收的程序和组织；2）检验批及分项、子分 部工程质量验收的合格判定；3）地下防水工程 竣工和记录资料；4）隐蔽工程验收；5）观感 质量检查；6）地下工程渗漏水检测。
1.3.3 规范中重点内容
• （1）材料进场检验 • 防水材料进场验收包括产品合格证、产品性能检测报
• （3）防水卷材粘结质量 • 本规范规定防水卷材施工前必须对卷材与胶粘
剂或胶粘带做剪切性能和剥离性能基本试验， 保证防水卷材接缝的粘结质量。本规范附录D 列出了胶粘剂及胶粘带的剪切强度和剥离强度 的试验方法。
1.3.3 规范中重点内容
• （4）混凝土配制
• 防水混凝土是地下工程防水的重要设防。随着混凝土 耐久性的提高。本规范规定了水泥品种、胶凝材料和 水泥用量、水胶比、灰砂比等要求；混凝土拌制过程 中除保留原规范对原材料计量控制和入模坍落度规定 外，还增加了泵送混凝土的坍落度控制，方便施工单 位和监理单位实际使用。后浇带采用的补偿收缩混凝 土除保留原规范对抗压强度和抗渗性能的规定外，增 加了掺膨胀剂的补偿收缩混凝土必须满足设计限制膨 胀率的要求。
地下工程防水技术规范(GB50108-2001)
地下工程防水技术规范(GB50108-2001)第1章总则第1.0.1条为使地下工程防水的设计和施工符合确保质量、技术先进、经济合理、安全适用的要求，制订本规范。
第1.0.2条本规范适用于工业与民用建筑地下工程、市政隧道、防护工程、山岭及水底隧道、地下铁道等地下工程防水的设计和施工。
第1.0.3条地下工程防水的设计和施工应遵循"防、排、截、堵相结合，刚柔相济，因地制宜，综合治理"的原则。
第1.0.4条地下工程防水的设计和施工必须符合环境保护的要求，并采取相应措施。
第1.0.5条地下工程的防水，应采用经过试验、检测和鉴定并经实践检验质量可靠的新材料，行之有效的新技术、新工艺。
第1.0.6条地下工程防水的设计和施工除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
第2章术语第2.0.1条遇水膨胀止水条 water swelling strip具有遇水膨胀性能的遇水膨胀腻子条和遇水膨胀橡胶条的统称。
第2.0.2条可操作时间 operational time单组份材料自容器打开或多组份材料自混合起，至不适宜施工的时间。
第2.0.3条涂膜抗渗性 impermeability of film coating涂膜抵抗地下水渗入地下工程内部的性能。
第2.0.4条涂膜耐水性 water resistsance of film coating涂膜在水长期浸泡下保持各种性能指标的能力。
第2.0.5条聚合物水泥防水涂料 polymer cement water proof coating以聚合物乳液和水泥为主要原料，加入其他添加剂制成的双组份水性防水涂料。
第2.0.6条塑料防水板防水层 water-proofing course of watertight plastic sheet采用由工厂生产的具有一定厚度和抗渗能力的高分子薄板或土工膜，铺设在初期支护与内衬砌间的防水层。
第2.0.7条暗钉圈 concealed nail washer设置于塑料防水板内侧，并由与防水板相热焊的材料组成，用于固定防水板的垫圈。
Gbj108地下工程防水技术规范
中华人民共和国国家标准地下工程防水技术规范GBJ108-87主编部门：国家人民防空委员会办公室批准部门：中华人民共和国国家计划委员会施行日期：1988年7月1日关于发布《地下工程防水技术规范》的通知计标〔1987〕1847号根据国家计委计综〔1985〕1号文的通知,由国家人民防空委员会办公室会同有关部门共同制订的《地下工程防水技术规范》,已经有关部门会审。
现批准《地下工程防水技术规范》GBJ108-87为国家标准,自1988年7月1日起施行。
本标准由人民防空委员会办公室管理。
其具体解释等工作,由中国人民解放军总参谋部工程兵科研三所负责,出版发行由中国计划出版社负责。
国家计划委员会1987年10月14日编制说明本规范是根据国家计委计综〔1985〕1号文件通知的要求,由国家人民防空委员会办公室主编,具体由总参谋部工程兵科研三所会同有关单位共同编制的。
本规范在编制过程中,进行了比较广泛的调查研究和必要的科学试验,总结并吸取了建国以来的实践经验和科研成果,收集了国内外有关标准和技术资料,在此基础上编制而成。
本规范分为十章四个附录。
主要内容有：总则、地下工程防水设计、防水混凝土、附加防水层、注浆防水、特殊施工法的结构防水、遂道、坑道排水、细部构造、工程检验及竣工验收。
在本规范实施过程中,请注意积累资料,总结经验。
如发现需要修改和补充之处,请将意见和有关资料寄总参谋部工程兵科研三所,以便今后修订时参考。
国家人民防空委员会办公室1987年9月23日长江委信息研究中心馆藏 2目录第一章总则第二章地下工程防水设计第一节一般规定第二节地下工程防水等级第三节地下工程防水方案第三章防水混凝土第一节一般规定第二节原材料第三节施工第四节质量检查第四章附加防水层第一节一般规定第二节水泥砂浆防水层第三节卷材防水层第四节涂料防水层第五节金属防水层第五章注浆防水第一节一般规定第二节注浆材料第三节注浆设计第四节注浆施工第六章特殊施工法的结构防水第一节盾构衬砌第二节顶管第三节沉井第四节地下连续墙第五节锚喷支护第六节高压喷射帷幕第七章隧道、坑道排水第一节一般规定第二节贴壁式衬砌第三节离壁式衬砌第四节衬套第八章细部构造第一节变形缝第二节后浇缝第三节穿墙管（盒）第四节埋设件第五节孔口第六节坑、池第九章其它第十章工程检验及竣工验收附录一名词解释附录二已建地下工程渗漏水的治理附录三劳动保护附录四本规范用词说明附加说明长江委信息研究中心馆藏 4第一章总则第1.0.1条为使地下工程防水的设计和施工符合技术先进、经济合理、安全适用、确保质量的要求,特制订本规范。
地下工程防水技术规范
地下工程防水技术规范一总则：1 地下工程的钢筋砼结构，应采用防水砼，并根据防水等级的要求采用其它的防水措施。
2 地下工程的细部构造应加强防水措施。
3 防水等级为四级。
一级为不允许渗水；二级为不允许漏水；三级有少许漏水点；四级有漏点。
4 刚度较差或受振动作用的工程，应采用卷材、涂料等柔性防水材料。
二防水砼1 防水砼应通过调整配合比、掺加外加剂配制而成。
抗渗等级不得小于S6。
2 防水结构的底板的砼垫层强度不小于C15，厚度不小于100mm。
3 结构厚度不小于250mm，裂缝宽度不得大于0.2mm，并不得贯通；迎水面钢筋保护层厚度不应他小于50mm。
4 墙体水平施工缝设在剪力弯矩最小处，底板上300mm处。
5 施工处的处理：不必凿毛，只需清洗干净表面浮桨及杂物，先铺30至50厚的1:1沙桨。
6 大体积砼施工，应采用以下的措施：a 在设计许可的情况下选用60天的强度指标。
b 用低热水泥，掺加粉煤灰。
c 掺入膨胀外加剂缓凝剂等。
D 炎热夏季施工时采取降低原料温度、减少砼运输时吸收外界热量等降温措施。
E砼内部设管道进行水冷散热。
F 保温保湿养护，砼中心与表面温度差值不应大于25℃，砼表面与大气温度差值不应大于25℃。
养生时间不少于14天。
三卷材防水层1 改性沥青防水层，单层时其厚度不小于4mm，双层时其厚度不小于6mm。
2 合成高分子防水卷材，单层时其厚度不小于1.5mm，双层时其厚度不小于2.4mm。
3 顶板卷材防水层上的细石砼保护层厚度不应小于70mm，防水层为单层时，在防水层与保护层间设置隔离层。
底板上防水层的保护层厚度不小于50mm。
4 侧墙卷材防水层宜采用软保护或铺抹20mm厚的1:3水泥沙桨。
四涂料防水层1 无机防水涂料宜用于结构主体的背水面；有机防水涂料宜用于结构的迎水面。
2 有振动或有较大变形的工程宜选用高弹性的防水涂料。
3 有机防水涂料应具有较好的延伸性及较大适应基层的变形能力。
4 有机防水涂料施工完后要及时地做好保护层。
GB50108-2001《地下工程防水技术规范》
GB50108-2001《地下工程防水技术规范》强制性条文3.1.8 地下防水设计内容应包括:1、防水等级和设防要求；2、防水混凝土的抗渗等级和其他技术指标，质量保证措施；3、其他防水层选用的材料及其技术指标，质量保证措施；4、工程细部构造的防水措施，选用的材料及其技术指标，质量保证措施；5、工程的防排水系统，地面挡水、截水系统及工程各种洞口的防倒灌措施。
3.2.1 地下工程的防水等级分为四级，各级的标准应符合表3.2.1的规定。
3.2.1 地下工程防水等级标准3.2.2 地下工程的防水等级，应根据工程的重要性和使用中对防水的要求按表 3.2.2选定。
3.2.2 不同防水等级的适用范围4.1.3 防水混凝土的设计抗渗等级，应符合表4.1.3的规定。
4.1.3 防水混凝土的设计抗渗等级4.1.6 防水混凝土结构，应符合下列规定：（2）裂缝宽度不得大于0.2 mm，并不得贯通；（3）迎水面钢筋保护层厚度不应小于50 mm。
4.1.18 防水混凝土拌合物在运输后如出现离析，必须进行二次搅拌。
当坍落度损失后不能满足施工要求时，应加入原水灰比的水泥浆或二次掺加减水剂进行搅拌，严禁直接加水。
4.1.22 施工缝的施工应符合下列规定：(1) 水平施工缝浇灌混凝土前，应将其表面浮浆和杂物清除，先铺净浆，再铺30～50mm厚的1：1水泥砂浆或涂刷混凝土界面处理剂，并及时浇灌混凝土。
4.3.4 卷材防水层为一或二层。
高聚物改性沥青防水卷材厚度不应小于3 mm，单层使用时，厚度不应小于4 mm，双层使用时，总厚度不应小于6 mm；合成高分子防水卷材单层使用时，厚度不应小于1.5 mm，双层使用时，总厚度不应小于2.4 mm。
5.1.3 变形缝处混凝土结构的厚度不应小于300 mm。
5.1.4 用于沉降的变形缝其最大允许沉降差值不应大于30 mm。
当计算沉降差值大于30 mm时，应在设计时采取措施。
9.0.5 明挖法地下工程施工时应符合下列规定：(1) 地下水位降至工程底部最低高程500 mm以下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
G B50108-2001《地下工程防水技术规范》
强制性条文
3.1.8 地下防水设计内容应包括:
1、防水等级和设防要求；
2、防水混凝土的抗渗等级和其他技术指标，质量保证措施；
3、其他防水层选用的材料及其技术指标，质量保证措施；
4、工程细部构造的防水措施，选用的材料及其技术指标，质量保证措施；
5、工程的防排水系统，地面挡水、截水系统及工程各种洞口的防倒灌措施。
3.2.1
3.2.1 地下工程防水等级标准
3.2.2 地下工程的防水等级，应根据工程的重要性和使用中对防水的要求按表 3.2.2选定。
3.2.2 不同防水等级的适用范围
4.1.3
4.1.3 防水混凝土的设计抗渗等级
4.1.6 防水混凝土结构，应符合下列规定：
（2）裂缝宽度不得大于0.2 mm，并不得贯通；
（3）迎水面钢筋保护层厚度不应小于50 mm。
防水混凝土拌合物在运输后如出现离析，必须进行二次搅拌。
当坍落度损失后不能满足施工要求时，应加入原水灰比的水泥浆或二次掺加减水剂进行搅拌，严禁直接加水。
施工缝的施工应符合下列规定：
(1) 水平施工缝浇灌混凝土前，应将其表面浮浆和杂物清除，先铺净浆，再铺30～50mm厚的1：1水泥砂浆或涂刷混凝土界面处理剂，并及时浇灌混凝土。
4.3.4 卷材防水层为一或二层。
高聚物改性沥青防水卷材厚度不应小于3 mm，单层使用时，厚度不应小于4 mm，双层使用时，总厚度不应小于6 mm；合成高分子防水卷材单层使用时，厚度不应小于1.5 mm，双层使用时，总厚度不应小于2.4 mm。
5.1.3 变形缝处混凝土结构的厚度不应小于300 mm。
5.1.4 用于沉降的变形缝其最大允许沉降差值不应大于30 mm。
当计算沉降差值大于30 mm时，应在设计时采取措施。
9.0.5 明挖法地下工程施工时应符合下列规定：
(1) 地下水位降至工程底部最低高程500 mm以下。
降水作业应持续至回填完毕。
