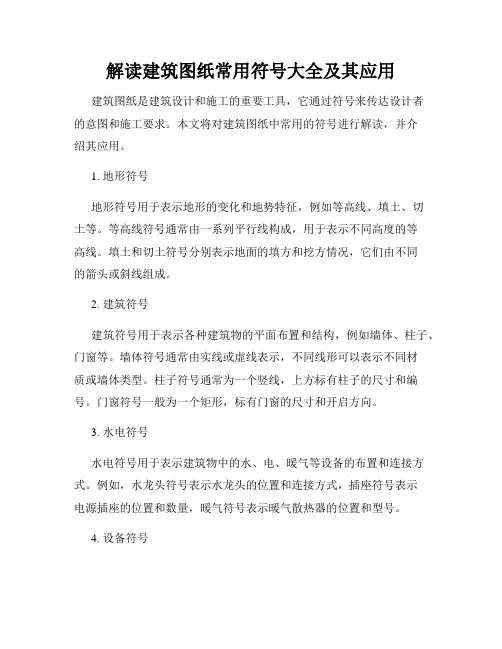

解读建筑图纸常用符号大全及其应用建筑图纸是建筑设计和施工的重要工具,它通过符号来传达设计者的意图和施工要求。
本文将对建筑图纸中常用的符号进行解读,并介绍其应用。
1. 地形符号地形符号用于表示地形的变化和地势特征,例如等高线、填土、切土等。
等高线符号通常由一系列平行线构成,用于表示不同高度的等高线。
填土和切土符号分别表示地面的填方和挖方情况,它们由不同的箭头或斜线组成。
2. 建筑符号建筑符号用于表示各种建筑物的平面布置和结构,例如墙体、柱子、门窗等。
墙体符号通常由实线或虚线表示,不同线形可以表示不同材质或墙体类型。
柱子符号通常为一个竖线,上方标有柱子的尺寸和编号。
门窗符号一般为一个矩形,标有门窗的尺寸和开启方向。
3. 水电符号水电符号用于表示建筑物中的水、电、暖气等设备的布置和连接方式。
例如,水龙头符号表示水龙头的位置和连接方式,插座符号表示电源插座的位置和数量,暖气符号表示暖气散热器的位置和型号。
4. 设备符号设备符号用于表示各种设备和机械的位置和布置方式,例如空调、电梯、电梯等。
空调符号通常为一个矩形,内部标有空调的型号和位置。
电梯符号通常为一对平行线,上方标有电梯的位置和楼层。
5. 施工符号施工符号用于表示施工过程中的特殊要求和安全注意事项。
例如,标明施工孔或吊装孔的位置和尺寸,标明警示标志和安全通道等。
总结:建筑图纸常用符号大全及其应用涵盖了地形、建筑、水电、设备和施工等方面的符号。
这些符号不仅可以传达设计者的意图,还可以帮助施工人员准确理解和执行工作。
符号的正确使用可以提高沟通效率,降低误解和工作错误的发生。
因此,在建筑设计和施工中,熟练掌握和正确使用这些符号非常重要。
岩土工程勘查野外作图地质成因符号大全
岩土工程勘查野外作图地质成因符号大全
岩土工程野外作图地质成因符号大全
注:下面每类符号前加Q,并以上标符号的形式显示,表示完整的地层符号。
在右下角加上3、4,表示地层年代为更新世、全新世。
1. ml--人工填土
2. pd--植物层
3. al--冲积层
4. pl--洪积层
5. dl--坡积层
6. el--残积层
7. eol--风积层
8. l--湖积层
9. h--沼泽沉积层
10. m--海相沉积层
11. mc--海陆交互相沉积层
12. gl--冰积层
13. fgl--冰水沉积层
14. b--火山堆积层
15. col--崩积层
16. del--滑坡堆积层
17. set--泥石流堆积层
18. o--生物堆积
19. ch--化学堆积物
20. pr--成因不明沉积。
地形图符号所代表意思全
15
注记的方向:各种注记一般为正向,字头朝北图廓,但街道名称、河名、道路注记、管
线类别注记的字向和字序依走向注记。
注记的间隔:接近字隔(0.5~1mm)、普通字隔(1~3mm)、隔离字隔(字大的 1~5 倍)。
名称 注记文字
符号 等线体
名称 注记坐标
符号 正等线体
名称 注地坪高
符号 正等线体
厕所注记
砖房注记
13
名称 加固斜坡 等分加固自 然斜坡 加固陡坎
石质的崩崖
石质的陡崖
陡石山
干河床
岩溶漏斗 不依比例山
洞 依比例石堆
符号
不依比例石 堆
依比例土堆 范围
依比例坑穴
乱掘地陡坎
依比例石垄
依比例土堆 斜坡线
不依比例坑 穴
沙地
石块地
不依比例小 草丘地
不能通行沼 泽地
盐碱地
龟裂地 盐田盐场范
围
13 植被园林 名称
地形图、地籍图常用图式
本图式适用于 1:500 地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、 以及使用符号的原则、方法和要求。 1 符号的尺寸
(1)符号旁以数字标注的尺寸,均以毫米为单位。 (2)符号的规格在一般情况下,符号的线粗为 0.15mm,点在为 0.3mm,符号非主要部分 的线段长为 0.6mm。
槽 倒虹吸入水
口 坎儿井 石质有滩陡
岸
12
单线沟渠 (0.15mm) 双层沟渠堤
岸 地下渠灌出
水口 依比例不通
车水闸 不依比例不 能走人水闸
坎线滚水坝
直立式防波 堤
直立式防洪 墙
斜坡式栅栏 坎
坎式土堤
不带柱的输 水槽
工程地质建筑勘察设计符号及含义大全
符号A——基础底面(或压板)面积;AP——桩端面积;a——压缩系数;b——基础底面宽度;b0——基础顶面的砌体宽度或柱脚宽度;Cc——压缩指数;CN——有效覆盖压力校正系数;c——粘聚力;cu——十字板剪切强度;Dr——砂土的相对密实度;Dp——地基变形计算深度d——①基础埋置深度;②桩身直径;dext——外墙基础埋置深度;dint——内墙基础埋置深度;Ea——主动土压力;Ers——回弹再压缩模量;Es——压缩模量;s E——压缩模量当量值;e——孔隙比;F——上部结构传至基础顶面的竖向力;Fs——①抗滑稳定安全系数;②抗倾覆稳定安全系数;fa——深宽修正后的地基承载力标准值;faE——调整后的地基抗震承载力;fka——地基承载力标准值;frk——岩石饱和单轴抗压强度标准值;fu——地基承载力极限值;Gk——①基础自重与基础上的土重之和;②桩基础承台自重及承台上的土重之和;H——作用于基础底面的水平推力;Hg——自室外地面算起的建筑物高度;H0——基础高度;h0——有效高度;IL——液性指数;ILE——液化指数;IP——塑性指数;Ka——主动土压力系数;k0.08——压板面积为50cm×50cm的载荷试验,当沉降量为1cm时的附加压力(简称下沉1cm时的附加压力);k ——实际基础沉降量为1cm时的附加压力;M——作用于基础底面的力矩;Mc——倾覆力矩;MR——抗滑力矩;Ms——滑动力矩;Mxk——相应于荷载效应标准组合时,作用于承台底面通过桩群重心的x轴的力矩;Myk——相应于荷载效应标准组合时,作用于承台底面通过桩群重心的y轴的力矩;m——面积置换率;N——标准贯入试验锤击数;N'——标准贯入试验锤击数校正值;N10——轻型圆锥动力触探试验锤击数;N63.5——重型圆锥动力触探试验锤击数;N'63.5——重型圆锥动力触探试验锤击数修正值;Ncr——液化判别标准贯入试验锤击数临界值;N0——液化判别标准贯入试验锤击数基准值;pk——相应于荷载效应标准组合时,基础底面处的平均压力值;p0——①相应于荷载准永久组合时,基础底面处的附加压力;②标准宽度基础的附加压力;p0j——对应于荷载效应准永久组合时,桩端平面处的附加压力;pcr——平板载荷试验gs gp 1 1 − 曲线的折点压力;pj——相应于荷载效应基本组合时,基础底面地基土单位面积净反力设计值(不含基础自重及其上土重);pz——土的自重压力;pcz——软弱下卧层顶面处土重压力;pkmax——相应于荷载效应标准组合时,基础底面边缘处最大压力值;ps——比贯入阻力;qp——桩端阻力标准值;qs——桩侧阻力标准值;RH——单桩水平承载力标准值;RV——单桩竖向承载力标准值;Sr——土的饱和度;s ——地基最终沉降量;s′——施工期间(主体结构完工阶段)平均沉降量;sc ——①按分层总和法计算的地基沉降量;②按分层总和法计算的桩基沉降量;smax——长期最大沉降量;up——桩身横截面周长;vp——压缩(纵波)波速;vs——剪切(横波)波速;——等效剪切波速;Wu——土中有机质含量;w ——土的天然含水量;wL——液限;wP——塑限;α——①地基附加应力系数;②地震影响系数;−α——地基平均附加应力系数;β——①地基不均匀系数界限值;②桩间土承载力折减系数;βs——后注浆侧阻力增强系数;βp ——后注浆端阻力增强系数;γ——土的重力密度(重度);δ——变异系数;η——桩端阻修正系数;ηb ——基础宽度的承载力修正系数;ηd——基础深度的承载力修正系数;λc——压实系数;t λ——时间下沉系数;ν——泊松比;ρ——土的密度;3 σ——基础底面以下平均初始有效侧向应力;v σ′——有效覆盖压力;τe——粘性土和粉土的等效抗剪强度;φ——内摩擦角;ψps——桩基沉降计算经验系数;ψp——大直径桩端阻尺寸效应系数;ψs、ψZ——沉降计算经验系数;ψsi——大直径桩侧阻尺寸效应系数;。
建筑图纸符号大全教你识别常用符号
建筑图纸符号大全教你识别常用符号在建筑行业中,图纸是一种非常重要的交流工具,它能够准确地传达设计师的意图给工程师和建筑师,确保建筑工程的顺利进行。
图纸上运用了大量的符号,这些符号代表着各种不同的元素和特征。
因此,对建筑图纸符号的准确理解和识别对于建筑从业人员来说至关重要。
本文将为您介绍一些常见的建筑图纸符号,帮助您更好地理解和读懂建筑图纸。
1. 尺寸标识符号在建筑图纸中,尺寸标识符号用于表示建筑物各个部分的尺寸和距离。
常见的尺寸标识符号包括“H”、“W”和“D”,分别代表高度、宽度和深度。
此外,箭头也是一种常用的尺寸标识符号,用于指示尺寸的方向。
2. 线条符号线条符号在建筑图纸中起到了连接和界定各个元素的作用。
常见的线条符号包括实线、虚线、点线和粗线。
实线代表着边界和实体物体,虚线用于表示隐藏部分或次要元素,点线通常用于表示中心线或对称线,而粗线则用于显示特别重要的线条。
3. 建筑材料符号建筑图纸中的建筑材料符号用于标识建筑物中使用的材料。
常见的建筑材料符号有砖块、混凝土、木材和玻璃等。
这些符号通常通过简化图标的形式来表示,可以让读者迅速识别不同的材料种类。
4. 设备符号设备符号用于表示建筑物中的各种设备和机械元素。
例如,电灯、插座、空调和消防设备等。
这些符号常常采用标准化的图标形式,有助于工程师和施工人员对建筑物的布局和设备位置有更直观的了解。
5. 地形符号地形符号用于表示建筑物所在地的地形特征,例如山脉、河流和道路等。
这些符号通常是通过简化和符号化的方式来表示,以便更好地展示地形特点。
6. 水平符号水平符号用于描述建筑物的水平线或平面。
常见的水平符号包括水平线、平面图和等高线等。
这些符号的使用可以帮助读者更好地理解建筑物的外观和布局。
7. 建筑元素符号建筑元素符号用于标识建筑物中的各个元素,例如墙壁、窗户和门等。
这些符号通常是通过简化的图标形式来表示,以便在图纸上占用较小的空间。
8. 比例尺符号比例尺符号用于表示图纸上的尺寸和实际建筑物的尺寸之间的比例关系。
史上最全的建筑符号及含义
史上最全的建筑符号及含义1. 建筑平面图符号- 矩形表示建筑矩形表示建筑- 室内空间: 一般标志房间名称,如"卧室"、"厨房"等。
- 建筑轮廓: 标志建筑物的外形。
- 线段表示墙壁线段表示墙壁- 实线: 表示实墙或承重墙。
- 虚线: 表示非承重墙或隔断墙。
- 箭头表示开口箭头表示开口- 单向箭头: 表示门或窗户的开启方向。
- 双向箭头: 表示门或窗户的双向开启。
- 斜线表示投影斜线表示投影- 斜线: 表示物体的投影,如柱子、梁等。
2. 建筑立面图符号- 矩形表示窗户或门矩形表示窗户或门- 有划分的矩形: 表示窗户。
- 单实线的矩形: 表示门。
- 圆形表示柱子圆形表示柱子- 实心圆: 表示主柱或承重柱。
- 空心圆: 表示非承重柱。
- 交叉表示剪力墙交叉表示剪力墙- 交叉线: 表示具有阻力和抗震功能的剪力墙。
3. 建筑剖面图符号- 线段表示剖面线段表示剖面- 垂直线段: 表示建筑物的剖面。
- 阴影表示材质阴影表示材质- 阴影: 表示不同材质的区域,如混凝土、砖墙等。
- 箭头表示观察方向箭头表示观察方向- 箭头: 表示观察建筑剖面的方向。
4. 建筑电气图符号- 圆形表示灯具或插座圆形表示灯具或插座- 灯泡图标: 表示灯具。
- 插座图标: 表示插座。
- 线段表示电线线段表示电线- 实线: 表示电源线。
- 虚线: 表示普通电线。
- 箭头表示电流方向箭头表示电流方向- 箭头: 表示电流的流动方向。
以上是建筑设计中常见的符号及其含义,希望对您有所帮助。
*注意:上述符号仅供参考,具体建筑符号及含义可能因地区、行业等因素而有所不同,请在具体场合中确认使用的符号。
*。
建筑图纸上所有符字母所代表的含义
在图纸上所有符号、字母所代表的含义:1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车安全走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。
下面谈谈一些经验,与博友共享。
1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。
2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中,在各小项的前面有打上“√ ”的,为该设计所采用的做法。
没有打勾的,非该设计所采用的做法。
3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。
工程地质建筑勘察设计符号及含义大全
符号A-—基础底面(或压板)面积;AP——桩端面积;a—- 压缩系数;b——基础底面宽度;b0——基础顶面的砌体宽度或柱脚宽度;Cc-—压缩指数;CN-—有效覆盖压力校正系数;c——粘聚力;cu-—十字板剪切强度;Dr—- 砂土的相对密实度;Dp—- 地基变形计算深度d——①基础埋置深度;②桩身直径;dext——外墙基础埋置深度;dint-—内墙基础埋置深度;Ea——主动土压力;Ers——回弹再压缩模量;Es——压缩模量;s E——压缩模量当量值;e-—孔隙比;F——上部结构传至基础顶面的竖向力;Fs-—①抗滑稳定安全系数;②抗倾覆稳定安全系数;fa——深宽修正后的地基承载力标准值;faE——调整后的地基抗震承载力;fka——地基承载力标准值;frk—- 岩石饱和单轴抗压强度标准值;fu-—地基承载力极限值;Gk—- ①基础自重与基础上的土重之和;②桩基础承台自重及承台上的土重之和;H——作用于基础底面的水平推力;Hg——自室外地面算起的建筑物高度;H0—- 基础高度;h0—- 有效高度;IL——液性指数;ILE——液化指数;IP——塑性指数;Ka——主动土压力系数;k0。
08—- 压板面积为50cm×50cm的载荷试验,当沉降量为1cm时的附加压力(简称下沉1cm时的附加压力);k ——实际基础沉降量为1cm时的附加压力;M—- 作用于基础底面的力矩;Mc—- 倾覆力矩;MR-- 抗滑力矩;Ms—- 滑动力矩;Mxk——相应于荷载效应标准组合时,作用于承台底面通过桩群重心的x轴的力矩;Myk—- 相应于荷载效应标准组合时,作用于承台底面通过桩群重心的y轴的力矩; m—- 面积置换率;N-—标准贯入试验锤击数;N'——标准贯入试验锤击数校正值;N10-- 轻型圆锥动力触探试验锤击数;N63。
5-—重型圆锥动力触探试验锤击数;N’63。
5—- 重型圆锥动力触探试验锤击数修正值;Ncr——液化判别标准贯入试验锤击数临界值;N0——液化判别标准贯入试验锤击数基准值;pk——相应于荷载效应标准组合时,基础底面处的平均压力值;p0——①相应于荷载准永久组合时,基础底面处的附加压力;②标准宽度基础的附加压力;p0j——对应于荷载效应准永久组合时,桩端平面处的附加压力;pcr——平板载荷试验gs gp 1 1 − 曲线的折点压力;pj——相应于荷载效应基本组合时,基础底面地基土单位面积净反力设计值(不含基础自重及其上土重);pz——土的自重压力;pcz-- 软弱下卧层顶面处土重压力;pkmax—- 相应于荷载效应标准组合时,基础底面边缘处最大压力值;ps——比贯入阻力;qp-—桩端阻力标准值;qs-—桩侧阻力标准值;RH——单桩水平承载力标准值;RV——单桩竖向承载力标准值;Sr-—土的饱和度;s ——地基最终沉降量;s′-—施工期间(主体结构完工阶段)平均沉降量;sc ——①按分层总和法计算的地基沉降量;②按分层总和法计算的桩基沉降量;smax——长期最大沉降量;up-—桩身横截面周长;vp-—压缩(纵波)波速;vs—- 剪切(横波)波速;—- 等效剪切波速;Wu——土中有机质含量;w —- 土的天然含水量;wL-- 液限;wP——塑限;α-- ①地基附加应力系数;②地震影响系数;−α——地基平均附加应力系数;β-- ①地基不均匀系数界限值;②桩间土承载力折减系数;βs—- 后注浆侧阻力增强系数;βp -—后注浆端阻力增强系数;γ——土的重力密度(重度);δ—- 变异系数;η——桩端阻修正系数;ηb ——基础宽度的承载力修正系数;ηd——基础深度的承载力修正系数;λc——压实系数;t λ——时间下沉系数;ν—- 泊松比;ρ——土的密度;3 σ——基础底面以下平均初始有效侧向应力;v σ′——有效覆盖压力;τe——粘性土和粉土的等效抗剪强度;φ——内摩擦角;ψps—- 桩基沉降计算经验系数;ψp——大直径桩端阻尺寸效应系数;ψs、ψZ——沉降计算经验系数;ψsi——大直径桩侧阻尺寸效应系数;。
地质 符号
地质符号地质符号是地质学中使用的一种图形符号,用于表示地质地图中各种地质要素和现象。
地质符号的使用能够使地质地图的信息更加直观和易于理解。
下面是一些常见的地质符号及其对应的参考内容。
1. 岩石类型符号:- 砂岩:符号为平行线,表示岩石中颗粒的粗糙程度和大小。
- 粘土:符号为由水平线交织而成的网格,表示岩石的胶结程度。
- 灰岩:符号为像素状的线,表示岩石中的细粒沉积物。
- 火成岩:符号为有规律的小方块,表示岩石的晶粒和结构。
2. 地层符号:- 向上倾斜的三角形表示地层的上盘。
- 向下倾斜的三角形表示地层的下盘。
- 上升的箭头表示地层的升异常。
- 下降的箭头表示地层的降异常。
3. 地壳构造符号:- 褶皱:符号为波浪状的曲线,表示地壳中由于岩石层受到挤压而产生的变形。
- 断层:符号为两条平行的直线,表示地壳中岩石层发生位移和断裂。
- 脉状岩体:符号为一条很短的直线,表示地壳中岩浆活动形成的岩石裂缝。
4. 地质现象符号:- 河流:符号为蓝色的直线,表示地表水流的路径。
- 层理面:符号为斜斜线,表示地层岩石中的层理面。
- 喷发口:符号为小圆点,表示火山口或喷发口。
- 矿床:符号为小菱形,表示地质中含有矿物质的区域。
5. 其他地质符号:- 地质点:符号为一个小点,表示在地图上标记一个地质样本点。
- 地质剖面图:符号为两条平行线和一条垂直线,表示用来显示地下地质构造的剖面图的位置和方向。
以上是一些常见的地质符号及其对应的参考内容。
地质符号在地质学研究和地质工程中起到了重要的作用,通过对这些符号的理解和运用,可以更好地理解地质图并进行地质分析。
建筑图纸上所有符号、字母所代表的含义
在图纸上所有符号、字母所代表的含义:1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车安全走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC 44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。
下面谈谈一些经验,与博友共享。
1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。
2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。
没有打勾的,非该设计所采用的做法。
3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。
工程地质建筑勘察设计符号及含义大全
1cm 时的附加压力(简符号A —— 基础底面(或压板)面积;AP —— 桩端面积; a —— 压缩系数; b —— 基础底面宽度; b0—— 基础顶面的砌体宽度或柱脚宽度;Cc —— 压缩指数;CN —— 有效覆盖压力校正系数; c —— 粘聚力; cu —— 十字板剪切强度; Dr —— 砂土的相对密实度; Dp —— 地基变形计算深度d ―― ①基础埋置深度;②桩身直径; dext —— 外墙基础埋置深度; dint ―― 内墙基础埋置深度;Ea ――主动土压力;Ers ―― 回弹再压缩模量;Es―― 压缩模量; s E 压缩模量当量值; e ――孔隙比;F ——上部结构传至基础顶面的竖向力;Fs―― ①抗滑稳定安全系数; ②抗倾覆稳定安全系数;fa ――深宽修正后的地基承载力标准值; faE ――调整后的地基抗震承载力; fka ―― 地基承载力标准值;frk―― 岩石饱和单轴抗压强度标准值;fu ―― 地基承载力极限值;Gk —— ①基础自重与基础上的土重之和; ②桩基础承台自重及承台上的土重之和; H —— 作用于基础底面的水平推力;Hg ――自室外地面算起的建筑物高度;H0 ――基础高度;h0――有效高度;IL ―― 液性指数;ILE ―― 液化指数;IP ―― 塑性指数;Ka —— 主动土压力系数;k0.08―― 压板面积为50cm x 50cm 的载荷试验,当沉降量为 称下沉 1cm 时的附加压力) ;x 轴的力矩; y 轴的力矩;bk —— 实际基础沉降量为 1cm 时的附加压力;M —— 作用于基础底面的力矩;Mc —— 倾覆力矩;MR —— 抗滑力矩;Ms—— 滑动力矩;Mxk —— 相应于荷载效应标准组合时,作用于承台底面通过桩群重心的 Myk —— 相应于荷载效应标准组合时,作用于承台底面通过桩群重心的 m —— 面积置换率;N —— 标准贯入试验锤击数;N'—— 标准贯入试验锤击数校正值;N10 —— 轻型圆锥动力触探试验锤击数;N63.5 —— 重型圆锥动力触探试验锤击数;N'63.5—— 重型圆锥动力触探试验锤击数修正值;Ncr —— 液化判别标准贯入试验锤击数临界值;N0 —— 液化判别标准贯入试验锤击数基准值; pk —— 相应于荷载效应标准组合时,基础底面处的平均压力值;p0——①相应于荷载准永久组合时,基础底面处的附加压力; ②标准宽度基础的附加压力;p0j —— 对应于荷载效应准永久组合时,桩端平面处的附加压力;pcr —— 平板载荷试验 gs gp 1 1 - 曲线的折点压力; pj—— 相应于荷载效应基本组合时,基础底面地基土单位面积净反力设计值 含基础自重及其上土重) ;pz —— 土的自重压力;pcz —— 软弱下卧层顶面处土重压力;pkmax —— 相应于荷载效应标准组合时,基础底面边缘处最大压力值; ps —— 比贯入阻力;qp —— 桩端阻力标准值;qs—— 桩侧阻力标准值;RH —— 单桩水平承载力标准值;RV —— 单桩竖向承载力标准值;Sr —— 土的饱和度;s —— 地基最终沉降量;s'―― 施工期间(主体结构完工阶段)平均沉降量;sc —— ①按分层总和法计算的地基沉降量; ②按分层总和法计算的桩基沉降量;smax 长期最大沉降量;up 桩身横截面周长;vp ―― 压缩(纵波)波速;vs―― 剪切(横波)波速;vse——等效剪切波速; Wu ——土中有机质含量; w ——土的天然含水量;wL ——液限;WP ―― 塑限;a―― ①地基附加应力系数; ②地震影响系数;a ――地基平均附加应力系数;3——①地基不均匀系数界限值; ②桩间土承载力折减系数;3s―― 后注浆侧阻力增强系数;3 p ―― 后注浆端阻力增强系数;丫——土的重力密度(重度);s ――变异系数;n桩端阻修正系数;n b ――基础宽度的承载力修正系数;n d ―― 基础深度的承载力修正系数;入c――压实系数;t入一一时间下沉系数;V-------- 泊松比;P土的密度;3c ――基础底面以下平均初始有效侧向应力;v b '――有效覆盖压力;T e――粘性土和粉土的等效抗剪强度;0——内摩擦角;2 ps -- 桩基沉降计算经验系数;“ p―― 大直径桩端阻尺寸效应系数;2 s、2 Z ――沉降计算经验系数;2 si―― 大直径桩侧阻尺寸效应系数;。
建筑图纸上所有符号、字母所代表格含义.doc
.在图纸上所有符号、字母所代表的含义:1 板 B 2屋面板WB 3空心板KB 4槽行板CB 5折板ZB 6密肋板MB 7 楼梯板 TB 8 盖板或沟盖板 GB 9 挡雨板或檐口板 YB 10 吊车安全走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20过梁GL21 连续梁 LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号.在建筑设计图中, l 表示是梁、 ll 表示是连续梁、 ql 表示圈梁、 jl 表示基础梁、 tl 表示是梯梁、 dl 表示是地梁, z 表示柱、 gz 表示构造柱、kz 表示框架柱, m表示是门、 c 表示是窗。
下面谈谈一些经验,与博友共享。
1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。
2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。
没有打勾的,非该设计所采用的做法。
地勘报告符号颜色
地勘报告符号颜色1. 引言地勘报告是地质勘探工作的重要成果之一,通过对勘探区域的地质特征、土壤结构等进行详细的描述和分析,为工程规划和设计提供重要参考依据。
在地勘报告中,使用符号和颜色来表示不同地质特征和土壤类型是一种常见的方式,本文将介绍地勘报告中常用的符号和颜色以及其含义。
2. 地勘报告符号在地勘报告中,常用的符号包括实线、虚线、点线、箭头等。
这些符号通常用于表示地层界面、断层、岩性变化等地质特征。
下面是一些常见的地勘报告符号及其含义:•实线:表示地层边界,用于界定不同地层之间的联系;•虚线:表示断层线,用于标注断层的位置和走向;•点线:表示岩性变化,用于标识不同岩性的分布区域;•箭头:表示地层的倾向和倾角,用于指示地层的倾斜方向。
3. 地勘报告颜色地勘报告中,使用颜色来表示不同的地质特征和土壤类型,便于工程师和设计师对地质条件进行分析和评估。
下面是一些常用的地勘报告颜色及其含义:•红色:表示高风险区域,例如活动断层带、滑坡区等;•黄色:表示中等风险区域,例如岩溶地貌区、冲积平原等;•绿色:表示低风险区域,例如稳定的地层、坚硬的岩石等;•蓝色:表示水体或含水层,例如河流、湖泊、地下水等。
4. 地勘报告编制注意事项在编制地勘报告时,需要注意以下几点:•符号和颜色的使用应符合地质勘探的实际情况,准确反映地质特征;•符号和颜色的说明应明确清晰,便于读者理解和识别;•对于复杂的地质情况,可以使用图例或说明文字来进一步解释符号和颜色的含义。
5. 结论地勘报告中的符号和颜色在地质勘探工作中起到了重要的作用,它们能够直观地展示地质特征和土壤类型,为工程规划和设计提供可靠的参考依据。
在编制地勘报告时,应准确使用符号和颜色,并对其进行明确的解释,以便读者理解和识别。
通过合理的符号和颜色的运用,地勘报告能够更加直观和易懂,提高勘探工作的效率和准确性。
地质成因符号
1. ml--人工填土2. pd--植物层3. al--冲击层4. pl--洪积层5. dl--坡积层6. el--残积层7. eol--风积层1. l--湖积层2. h--沼泽沉积层3. m--海相沉积层4. mc--海相交互相沉积层5. gl--冰积层6. fgl--冰水积层7. b--火山堆积层1. col--崩积层2. del--滑坡堆积3. set--泥石流4. o--生物堆积5. ch--化学堆积物6. pr--成因不明沉积验槽工作,尤其是岩土专业的技术人员验槽细致与否,是关系到整个建筑安全的关键。
每一位工程技术人员,对每一个基槽,都应作到慎之又慎,决不能出现任何疏忽,不能放过任何蛛丝马迹。
在建筑施工时,对安全要求为二级和二级以上的建筑物必须施工验槽。
验槽时一般应按下列方法、步骤进行:1 验槽时必须具备的资料和条件:1.1 勘察、设计、质监、监理、施工及建设方有关负责人员及技术人员到场;1.2 附有基础平面和结构总说明的施工图阶段的结构图;1.3 详勘阶段的岩土工程勘察报告;1.4 开挖完毕、槽底无浮土、松土(若分段开挖,则每段条件相同),条件良好的基槽。
2 无法验槽的情况:有下列条件之一者,不能达到验槽的基本要求;无法验槽:2.1 基槽底面与设计标高相差太大;2.2 基槽底面坡度较大,高差悬殊;2.3 槽底有明显的机械车辙痕迹,槽底土扰动明显。
2.4 槽底有明显的机械开挖、未加人工清除的沟槽、铲齿痕迹。
2.5 现场没有详勘阶段的岩土工程勘察报告或附有结构设计总说明的施工图阶段的图纸。
3 验槽前的准备工作:3.1 察看结构说明和地质勘察报告,对比结构设计所用的地基承载力、持力层与报告所提供的是否相同;3.2 询问、察看建筑位置是否与勘察范围相符;3.3 察看场地内是否有软弱下卧层;3.4 场地是否为特别的不均匀场地、勘察方要求进行特别处理的情况;而设计方没有进行处理;3.5 要求建设方提供场地内是否有地下管线和相应的地下设施;3.6 场地是否处与采空影响区而未采取相应的地基、结构措施。
(最新整理)常用建筑符号解释
(完整)常用建筑符号解释编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望((完整)常用建筑符号解释)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为(完整)常用建筑符号解释的全部内容。
一、常用建筑符号解释在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗.@表示钢筋间距,Φ表示钢筋型号,也就是我们所说的一二三四五级钢筋符号。
1、箍筋表示方法:⑴φ10@100/200(2)表示箍筋为φ10,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
2、梁上主筋和梁下主筋同时表示方法:⑴3Φ22,3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20.⑵2φ12,3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25,4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25,5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
3、梁上部钢筋表示方法:(标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵2Φ22+(4Φ12)表示2Φ22为通长,4φ12架立筋,用于六肢箍。
⑶6Φ254/2表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷2Φ22+2Φ22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
常用地质图例及符号
常用地质图例及符号地质图例是地质学中非常重要的工具,通过使用特定的符号和颜色,将地质特征和信息可视化地展现出来。
地质图例不仅可以帮助地质学家理解地质信息,还可以用于解读地质地貌和地质构造,为资源勘探和环境保护提供重要依据。
本文将介绍几种常用的地质图例及符号。
1. 岩性符号岩性是地质学中研究岩石种类和性质的重要内容。
在地质图例中,常用的岩性符号有:砂岩:用平行线表示,线的间距和密度表示砂岩的粒度和成分;页岩:用虚线表示,表示岩石的薄片状结构;石灰岩:用齿状线表示,表示岩石的碎裂结构。
除了这些常见的岩性,地质图例中还会有更多具体的岩性符号,用以表示不同的岩石类型。
2. 地层符号地层是地质学中研究岩石层序和地质时间序列的重要内容。
在地质图例中,常用的地层符号有:地层边界线:用实线和虚线分别表示不同类型的地层边界;地层符号:用特定的字母和数字表示不同的地层单元,如"Q"表示第四系沉积物。
地层符号还可以结合颜色来表示不同的地层,如红色表示地层年代较新,而绿色表示地层年代较古老。
3. 构造符号地质构造是地壳内部岩石体的变形和分布方式。
在地质图例中,常用的构造符号有:褶皱:用曲线表示,表示地层的折叠结构;断层:用实线和箭头表示,表示地层断裂和错动的结构;地震震源:用特定的符号表示地震的发生位置和规模。
构造符号可以帮助地质学家理解地层的形态和地壳的运动方式,对于研究地质地貌和勘探地下资源非常重要。
4. 矿产资源符号在地质图例中,还会用特定的符号表示矿产资源的分布和性质。
常见的矿产资源符号有:金矿、铜矿等金属矿石:用特定的符号表示,可以根据矿石的类型和品位来选择符号;煤矿、油田等能源资源:用特定的符号表示,可以根据资源类型和开采方式来选择符号;地热、水资源等其他资源:用特定的符号表示。
这些矿产资源符号可以帮助研究人员了解地下资源的分布和开采潜力,为资源勘探和开发提供依据。
总结:地质图例及符号在地质学中起到了非常重要的作用,通过使用特定的符号和颜色,将地质特征和信息可视化地展现出来。
填图符号与勘察设计
填图符号在环境设计中的应用
总结词:直观表达 总结词:美化视觉效果 总结词:提高沟通效率
详细描述:在环境设计中,填图符号用于直观表达地形 、植被、水系等信息,帮助设计师了解场地条件,为后 续的环境规划和设计提供基础资料。
详细描述:通过使用填图符号,可以美化环境设计的视 觉效果,使得设计方案更加生动形象,提高视觉冲击力 。
通过填图符号,地图使用者可以直观 地了解地理信息,从而更好地进行决 策和分析。
02
常见填图符号介绍
地质符号
总结词
用于表示地质构造、地层、岩石等地质现象的符号。
详细描述
包括地层界线、岩性符号、断层符号、褶皱符号等,是地质图上最基本和最重于表示各类工程设施的符号,如桥 梁、隧道、涵洞等。
详细描述:在工程设计中,填图符号用于明确标识各个 组成部分的位置和功能,使得设计图纸更加清晰明了, 方便施工人员进行施工。
详细描述:使用填图符号可以遵循统一的标准,确保各 个工程设计图纸之间的协调性和一致性,避免出现混乱 和误解。
详细描述:通过使用填图符号,可以将复杂的工程设计 进行简化表示,使得设计图纸更加简洁明了,提高设计 效率。
勘察目的
确定工程地质条件、水文地质条件、 环境地质条件等,为工程设计和施工 提供依据,确保工程安全、经济、合 理。
设计概述
01
设计定义
设计是根据建设单位提出的建设需求和相关法律法规,结合勘察资料和
现场实际情况,进行方案设计、初步设计、施工图设计等工作的过程。
02
设计目的
满足建设单位的建设需求,实现工程的功能和价值,同时确保工程的安
全性、经济性、环保性等。
03
设计内容
包括方案设计、初步设计、施工图设计等阶段,涉及建筑、结构、给排
