第5章陶瓷金属化与封接

合集下载

浅谈真空炉中陶瓷—金属封接工艺

浅谈真空炉中陶瓷—金属封接工艺

浅谈真空炉中陶瓷—金属封接工艺本文从网络收集而来,上传到平台为了帮到更多的人,如果您需要使用本文档,请点击下载按钮下载本文档(有偿下载),另外祝您生活愉快,工作顺利,万事如意!陶瓷—金属件的封接以往是在具有还原性气氛的氢炉中进行的,随着设备的更新和工艺流程的调整,陶瓷—金属封接要求在真空炉中进行。

为了确定合理的真空炉陶瓷—金属封接工艺,保证封接件的质量,我们对此项工作进行了全面的策划、试验和研究。

通过试验验证工艺中设定的各项工艺参数,并查看升温速率、一次保温、二次保温的温度和时间,降温的速率,充氮的温度等是否为最佳,工艺时间是否为最短,能否满足产品质量和公司扩产的需要。

1 陶瓷—金属封接的特点及质量要求特点陶瓷—金属封接是一种特殊的焊接,是使陶瓷制件与金属零件牢固连接的技术。

通常,这种连接还要求具有一定的密封性能。

这种封接与金属之间的钎焊相比,其特点在于能够使熔融的焊料润湿陶瓷金属化层表面,而且一般陶瓷的断裂强度比金属要低很多,导热性差,不能塑性变形。

所以,设计结构、封接工艺、陶瓷金属化的质量等因素是影响封接件质量的关键因素。

质量要求质量要求主要有:①机械强度。

通常以封接件的抗拉强度和抗折强度衡量。

②气密性。

对于气密性要求高的电真空器件封接件,常用氦质谱检漏仪检验,用封口的漏气率来衡量气密性的好坏。

③耐热性能,包括耐热冲击性能和耐热烘烤性能。

耐热冲击性能是指在固定的高、低温两个温度之间封接件反复加热、冷却所能承受的冲击次数;耐热烘烤性能是指在某一固定温度下(根据具体应用而定)封接件经受一段较长时间的烘烤的能力。

2 工艺试验方案采用检验合格的金属化瓷件,根据目前产品不同的封接结构和金属化瓷件外径尺寸将其分为A,B,C,D 四大类进行封接工艺试验:①A 类。

平封、一节瓷件的封接结构,瓷壳外径<110 mm。

②B 类。

平封加夹封瓷环、一节瓷件,瓷壳外径≥110 mm。

③C类。

平封、两节瓷件,瓷壳外径<110 mm。

真空灭弧室基础知识及应用简介

真空灭弧室基础知识及应用简介

一真空灭弧室的基本知识1什么是真空真空是指在给定的空间内,远低于一个环境大气压的气体状态。

真空状态下气体的稀薄程度通常用真空度来描述,以压强值来表示。

l大气压= 760mmHg×133.3Pa/mmHg=1.013×105Pa(帕斯卡)或0。

1013MPa压强越高则真空度越低;压强越低则真空度越高。

2什么是真空灭弧室真空灭弧室也叫真空开关管或真空泡,是真空开关的核心器件。

它是用一对密封在真空中的电极(触头)和其它零件,借助真空优良的绝缘和熄弧性能,实现电路的关合或分断,在切断电源后能迅速熄弧并抑止电流的真空器件。

3真空灭弧室的工作原理要说明真空灭弧室的工作原理必须要弄清楚电弧、真空电弧、扩散电弧、集聚电弧、横向磁场、纵向磁场的概念3.1电弧电弧或弧光放电是气体放电的一种形式。

放电在性质上和外观上是各种各样的。

在正常状态下,气体有良好的电气绝缘性能。

但当在气体间隙的两端加上足够强的电场时,就可以引起电流通过气体,这种现象称为放电。

放电现象与气体的种类和压强、电极的材料和几何形状、两极间的距离以及加在间隙两端的电压等因素有关。

例如在正常状态下,给气体间隙两端的电极加电压到一定程度时,空气中游离的电子在电场作用下高速运动,与气体分子碰撞后产生较多的电子和离子。

新生的电子和离子又同中性原子碰撞,产生更多的电子和离子,使气体开始发光,两电极变为炽热,电流迅速增大。

这种性质上的转变称为气体间隙的击穿,其所需的电压称为击穿电压.这时,由于电场的支持,放电并不停止,故称为自持放电。

电弧则是气体自持放电的一种形式.电弧具有电流密度大和阴极电位降低的特点。

3。

2真空电弧在真空环境中,气体非常稀薄,真空度高于1.33x10—2Pa时气体分子极少。

在1.33x10-2Pa的真空中,每立方厘米空间中含有的气体分子数仅为标准大气压环境下的千万分之一.在这样稀薄的气体中即使真空间隙中存在电子,它们从一个电极飞向另一个电极时,也很少有机会与气体分子碰撞造成真空间隙的电击穿。

陶瓷的封接技术及研究进展

陶瓷的封接技术及研究进展

陶瓷的封接技术及研究进展摘要:介绍了陶瓷与金属连接的主要类型和种类* 对各种连接方法的机理、特点和影响因素进行了重点介绍。

关键词:陶瓷金属连接焊接1引言陶瓷与金属的封接,也称焊接(包括陶瓷与陶瓷的焊接),在现代工业技术中的应用有着十分重要的意义。

近年来,随着陶瓷材料的大规模研究开发,陶瓷与陶瓷或陶瓷与金属的连接技术也越来越引起人们的关注(1-2)。

实现陶瓷与金属的有效连接可以进一步扩大陶瓷的应用范围,诸如电视显像管金属引线的封接,电子元件的封装,飞行器及导弹关键部位的连接等都属于陶瓷—金属封接的范围。

2 陶瓷与金属连接的主要类型陶瓷封装的方法很多,按待焊接材料A和B.是否相同,可以分为同种材料的焊接和异种材料的焊接。

但是还可以根据A、B.间结合材料的有无和种类进行分类。

几种典型的陶瓷封接类型如表所示。

3 陶瓷封接方法3.1 粘合剂粘结粘接具有固化速度快、使用温度范围宽、抗老化性能好等特点,被用于飞机应急修理、导弹辅助件连接、修复涡轮、修复压气机转子方面。

现在胶接技术在国内外都得到了广泛的应用。

一般来讲,陶瓷与金属采用胶接连接,界面作用力为物理力、化学键。

化学粘接较其它工艺得到的界面强度低,据文献+#, 报道:采用有机胶的接头强度小于150MPa,采用无机胶的接头强度小于10MPa,且允许使用的温度有一定的限制(一般低于200度);但粘接技术用在修复上,周期短、工艺简单、修复效率高、成型性能好,因而在动力工程和航空工业中静载荷和超低静载荷中得到了广泛的应用。

3.2 激光焊接将能量密度甚高的激光用于陶瓷的封接,称为激光焊接。

陶瓷用激光焊接装置主要由二氧化碳激光器、反射镜和聚光镜以及预热炉几部分构成。

二氧化碳激光器发出的激光束经反射镜和聚光镜聚焦于试样表面。

预热炉用于预热试样以避免激光照射的局部骤热而产生裂纹。

预热温度和焊接速度对焊接质量影响较大。

陶瓷制品的激光焊接,首先应考虑如何避免由加热、冷却速度和温度梯度所引起的热裂纹。

陶瓷金属化技术

陶瓷金属化技术

陶瓷金属化技术-钼锰法新型陶瓷常用的钼锰法工艺流程与被银法基本相似。

其金属化烧结多在立式或卧式氢气炉中进行。

采用还原气氛,但需要含微量的氧化气体,如空气和水汽等,也可采用H2、N2及H2O三元气体。

金属烧结的温度,一般比瓷件的烧成温度低30~100℃。

[钼锰法也是烧结金属粉末法最重要的一种。

]金属件的膨胀系数与陶瓷的膨胀系数尽可能接近,互相匹配,封包陶瓷的金属应有较高的温度系数,封接与陶瓷内的金属应有较低的温度系数。

这样,陶瓷保持受压状态。

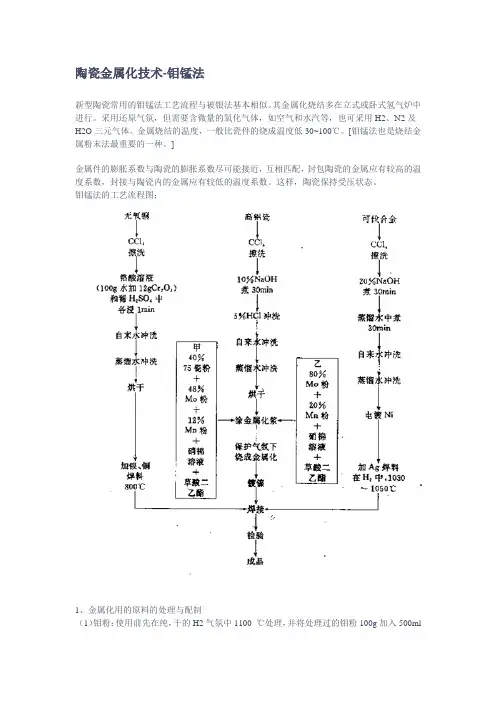

钼锰法的工艺流程图:1、金属化用的原料的处理与配制(1)钼粉:使用前先在纯,干的H2气氛中1100 ℃处理,并将处理过的钼粉100g加入500ml无水乙醇中摇动一分钟,然后静置三分钟,倾出上层的悬浮液,在静止数小时使澄清,最后取出沉淀在40 ℃下烘干。

(2)锰粉:电解锰片在钢球磨中磨48小时,以磁铁吸去铁屑,在用酒精漂选出细颗粒。

(3)金属化涂浆的配制与涂制:取100g钼锰金属的混合粉末(钼:锰=4:1),在其中加入2.5g硝棉溶液及适量的草酸二乙酯,搅拌均匀,至浆能沿玻璃棒成线状流下为准。

每次使用前如稠度不合适,可再加入少量硝棉溶液或者草酸二乙酯进行调节。

涂层厚度为50um。

金属化的机理:锰被水气中的氧气在800℃下氧化,高温下,熔入玻璃相中,减低其黏度。

玻璃相渗入钼层空隙,并向陶瓷坯体中渗透。

由于Al2O3在玻璃相中溶解-重结晶过程,因此在界面上往往存在大颗粒的刚玉晶体。

氧化锰还能与Al2O3生成锰铝尖晶石,或与SiO2生成蔷薇辉石。

钼在高温下烧结成多孔体,同时钼的表面被氧化,并渗入到金属化层空隙的玻璃相中,被润湿和包裹,这样容易烧结,并向瓷体移动。

冷却后,经书相层就通过过渡区而与瓷坯紧密的结合。

由于以上的高温反应在氧化铝瓷和钼锰金属化层之间形成有一厚度的中间层。

金属化层厚度约为50um时,中间层约为30um,金属化层厚度增加,中间层厚度也增加。

2、上镍在金属化烧成以后,为改善焊接时金属化层与焊料的润湿性能,许在上面上一层镍,可用涂镍再烧,也可用电镀的方法。

陶瓷的成型与烧结工艺

陶瓷的成型与烧结工艺

第五节 陶瓷烧结的后处理
表面施釉
表面施釉是通过高温加热,在陶瓷表面烧附一层玻 璃状物质使其表面具有光亮、美观、绝缘、防水等优异 性能的工艺方法。
工艺过程 釉浆制备
涂釉
烧釉
陶瓷的加工
为改善烧结后的陶瓷制件的表面光洁度、精确尺寸 或去除表面缺陷等,常利用磨削、激光以及超声波等加 工方法对其进行处理。
常用的塑化剂:
1)无机塑化剂:粘土等 2)有机塑化剂:
有机塑化剂
粘结剂(如聚乙烯醇) 增塑剂(如甘油) 溶剂 (如无水乙醇)
塑化剂选用和加入的原则
1)在保证坯料一定可塑性的条件下,尽可能减少塑化 剂的用量。
2)选用塑化剂时,需考虑塑化剂在烧结时排除的难易 和排除温度等因素。
造粒
造粒就是加入塑性剂后,将细颗粒原料制备成粒度 较粗的混合料,以改善其流动性。
按压力分类
常压烧结 压力烧结
按气氛分类
普通烧结 氢气烧结 真空烧结
按反应分类
固相烧结 液相烧结 气相烧结 活化烧结 反应烧结
常见的烧结方法
普通烧结
传统陶瓷在隧道窑中进行烧结,特种陶瓷大都在电 窑中进行烧结。
热压烧结
热压烧结是在烧结过程中同时对坯料施加压力,加 速了致密化的过程。所以热压烧结的温度更低,烧结时 间更短。
热等静压烧结
将粉体压坯或装入包套的粉体放入高压容器中,在 高温和均衡的气体压力作用下,烧结成致密的陶瓷体。
真空烧结
将粉体压坯放入到真空炉中进行烧结。真空烧结有 利于粘结剂的脱除和坯体内气体的排除,有利于实现高 致密化。
其他烧结方法
反应烧结、气相沉积成形、高温自蔓延(SHS)烧 结、等离子烧结、电火花烧结、电场烧结、超高压烧结、 微波烧结等

陶瓷与金属封接基础知识

陶瓷与金属封接基础知识
部分定膨胀合金的化学成分(ω%)
二、结构材料与焊料
要获得和陶瓷的线膨胀系数相接近的金属或合金,有两个途径。一是 选用无磁的难熔金属及其合金,主要利用其熔点高,固有的线膨胀系数 小的特点。再就是利用铁磁物质的反常热膨胀,以降低基体的线膨胀系 数而获得定膨胀合金。
部分定膨胀合金的线膨胀系数及用途(10-6/℃)
无氧铜的化学成分
二、陶瓷与金属封接材料的分类
铜和陶瓷的线膨胀系数虽差很大,但由于铜的塑性良好,因此在某些 情况下,可以进行非匹配封接。
铜的主要参数
二、结构材料与焊料 2.3 焊料
适当的熔点。
焊 料 的 选 择
良好的浸润性和填缝性能。 能与母材发生作用, 形成一定强度的冶金结合。 具有稳定的均匀的组成。
二、结构材料与焊料
2.1定膨胀合金
定膨胀合金主要用于与陶瓷及玻璃封接。要获得气密封接元器件, 封接金属必须具有和陶瓷相近的线膨胀系数或一定的塑性。作为封接 的两种材料,其线膨胀系数相差越大,封接金属的塑性越差,则封接 面作附近的应力越大,封接件越易炸裂。因此,是否能获得高强度的 封接件,主要取决于两者的线膨胀系数的差别和封接金属的塑性。
能满足产品使用要求。
三、陶瓷与金属封接结构
膨胀系数匹配原则
低弹性模量原则
热导率接近原则
压应力原则
封 接 结 构 设 计 原 则
避免应力集中原则
过渡封接原则
刀口封接原则
挠性结构原则
减少应力原则
焊料优选原则
三、陶瓷与金属封接结构
平封
套封
封接结构 分类
针封
对封
四、陶瓷金属化
陶瓷金属化是在陶瓷表面牢固地粘附一层金属薄膜,使之实现陶瓷和金属 间的焊接。金属化所用原料及其配方是金属化的关键,不同陶瓷,配方也不 同。金属化粉的粒度要细,一般为2μm~3μm,主体是难熔金属Mo,活化剂 有MnO,SiO2,CaO,Al2O3等。添加MnO,SiO2,Al2O3的目的是提高金属化的强度。

陶瓷工艺学习题答案

陶瓷工艺学习题答案

一、绪论及陶瓷原料1、传统陶瓷和特陶的相同和不同之处?2、陶瓷的分类依据?陶瓷的分类?3、陶瓷发展史的四个阶段和三大飞跃?4、宋代五大名窑及其代表产品?5、在按陶瓷的基本物理性能分类法中,陶器、炻器和瓷器的吸水率和相对密度有何区别?6、陶瓷工艺学的内容是什么?7、陶瓷生产基本工艺过程包括哪些工序?8、列举建筑卫生陶瓷产品中属于陶器、炻器和瓷器的产品?9、陶瓷原料分哪几类?10、粘土的定义?评价粘土工艺性能的指标有哪些?11、粘土是如何形成的?高岭土的由来和化学组成;12、粘土按成因和耐火度可分为哪几类?13、粘土的化学组成和矿物组成是怎样的?14、什么是粘土的可塑性、塑性指数和塑性指标?15、粘土在陶瓷生产中有何作用?16、膨润土的特点;17、高铝质原料的特点和在高级耐火材料中的作用;18、简述石英的晶型转化在陶瓷生产中有何意义?19、石英在陶瓷生产中的作用是什么?20、各种石英类原料的共性和区别,指出它们不同的应用领域;21、长石类原料分为哪几类?在陶瓷生产中有何意义?22、钾长石和钠长石的性能比较;23、硅灰石、透辉石、叶腊石(比较说明)作为陶瓷快速烧成原料的特点;24、滑石原料的特点,为什么在使用前需要煅烧?25、氧化铝有哪些晶型?为什么要对工业氧化铝进行预烧?26、氧化锆有哪些晶型?各种晶型之间的相互转变有何特征?27、简述碳化硅原料的晶型及物理性28、简述氮化硅原料的晶型及物理性能。

二、粉体的制备与合成1、解释什么是粉体颗粒、一次颗粒、二次颗粒、团聚?并解释团聚的原因。

2、粉体颗粒粒度的表示方法有哪些?并加以说明。

3、粉体颗粒粒度分布的表示方法有哪些?并加以说明。

4、粉体颗粒粒度测定分析的方法有哪些?并说明原理。

5、粉体颗粒的化学表征方法有哪些?6、粉碎的定义及分类,并加以说明。

7、常用的粉碎方法有哪些?画出三种粉碎流程图。

8、机械法制粉的主要方法有哪些?并说明原理。

9、影响球磨机粉碎效率的主要因素有哪些?10、化学法合成粉体的主要方法有哪些?并说明原理。

透明氧化铝陶瓷金属化与封接实验研究

透明氧化铝陶瓷金属化与封接实验研究

研 究 与 设 计

透 明 氧 化 铝 陶 瓷 金 属 化 与 封 接 实 验 研 究
赵世 柯 , 肖东梅 , 吕京 京
( 国 科 学 院 电子 学 研 究 所 中 空 间行 波 管 研 究 发 展 中 心 , 京 北 109) 0 10
Ex e i e f Tr ns r ntAl m i e a lz to nd p r m nto a pa e u na M t li a i n a Ce a i — e a e ln r m c M t lS a i g
化铝 陶瓷 的 纯 度 和 致 密 度 远 远 高 于普 通 的 9 氧 5 化 铝 陶瓷 , 本 不 含 玻 璃 相 , 们 的金 属 化 机 理 不 基 它
同 ,5 氧化铝 陶瓷 成 熟 的 金 属 化 工 艺 未 必适 用 于 9 透 明氧 化铝 陶瓷 。 因此 , 针对 透 明 氧化 铝 陶瓷 的金 属 化需 要 开展 相应 的工 艺 实验 。
透 明氧 化 铝 是 一 种 纯 度 ( 9 . ) > 9 5 和致 密 度
空气 密 、 热 冲击 特性 进 行 了考核 。 抗
( 9 . ) > 9 5 都很 高 的多 晶氧 化 铝 陶瓷 材 料 口 , 最 ]其
大特 点是 对 可见 光 和 红 外 光 具 有 良好 的 透过 性 , 最
1 实 验 过 程
1 1 实 验 所 用 材 料 .
早 由美 国通 用 电气 公 司 研 究 成 功 , 用 于 高 压 钠 灯 并
的灯 管 ] 。高 的纯度 和高 的致 密 度 赋 予 了透 明氧
化铝 陶瓷一 系列 优 异 的性 能 , : 的介 电损 耗 ( 如 低 <
2 4 1 ) 高 的 热 导 率 、 机 械 强 度 ( 达 3 0 .× 0 、 高 可 5

第五章 封接

第五章 封接

§5-4陶瓷金属封接概述
随着封接器件向微波,大功率小型化方向发展,用玻璃做绝缘 另件或管壳已难于胜任,需用陶瓷材料。优点:(与玻璃相比) 1.电性能方面
高温高频下介质损耗小,绝缘强度高,机械强度高。 95%氧化铝瓷:600 ℃ 时ρ>108Ωcm, tgδ=10-4~10-3 DW203玻璃:400 ℃ 时ρ<108Ωcm, tgδ=2.3x10-3
四、玻璃与金属封接件的退火
S'
长度变化率( l/l)
P K
S
Q
R E
+
T
-
温度
转变 软化 温度 温度
1)在玻璃的退火范围内,冷却很慢 在玻璃的退火温度范围内冷却很缓慢,可 把玻璃看作流体。沿SPK线收缩,当达到k 点以后,因玻璃温度已在转换温度下,表现出 固态性能,所以玻璃和金属沿着各自的收缩线 收缩,直到室温为止。金属仍然沿直线KT收缩 到T点;玻璃则沿平行于QT的直线收缩到E点。 这样,玻璃从560冷却到室温的温度间隔内的长 度变化率(收缩率)为S’T。由于S’E<S’T, 所以 玻璃受到的是应压力。 2)在玻璃的退火温度范围内冷却速度很快 在这种冷却条件下,玻璃应当作为固体看待。 当封接件一旦冷却到560时,玻璃将沿着平行于 折线PQT的虚线SRG收缩到室温时的G点,而金属 仍将沿着SPKT直线收缩到室温时的T点。S’G>G’T, 因此在玻璃中将出现张应力。 3)在玻璃的退火温度范围内冷却过程分两步, 先慢冷到P点温度,再快冷到室温。
§5-2
玻璃金属封接工艺
要制成满意的封接件。除满足前述基本要求之外,对 于封接件本身的有关方面如尺寸,边缘形态等,也必须十 分注意。 一、封接件的各相关尺寸
二、封接端口的形状要求 玻璃与金属封接层会不会脱离,与两者的湿润角有很 大关系。同时与结合部的几何形状有关。应避免出现出现 尖角,防止应力集中。

我国陶瓷—金属封接技术的进步

我国陶瓷—金属封接技术的进步

我国陶瓷—金属封接技术的进步高陇桥;刘征【摘要】受到广泛应用的陶瓷金属化和封接技术在中国取得了很大的进步.例如:已经能很好的对高Al2O3陶瓷与多种金属进行结合.本文对我国陶瓷金属化和封接领域技术进步与不足也进行了某些评论.【期刊名称】《山东陶瓷》【年(卷),期】2019(042)002【总页数】6页(P7-12)【关键词】高氧化铝;陶瓷金属化;陶瓷-金属封接;AMB技术【作者】高陇桥;刘征【作者单位】中国电子科技集团公司第十二研究所,北京朝阳100015;中国电子科技集团公司第十二研究所,北京朝阳100015【正文语种】中文【中图分类】TQ174.751 引言烧结金属粉末陶瓷金属化法以及陶瓷—金属封接技术与高氧化铝电子陶瓷一样,均起源于德国,真正意义上的陶瓷金属化技术可以实际应用于真空电子器件的第一发明人是1935年西门子公司华脱(Vatter)[1],他使用微小颗粒的W、Mo、Fe、Ni等金属粉涂敷于滑石瓷的表面上,在真空炉或H2炉中高温加热,从而完成金属化。

此外,德律风根公司卜利希(Pulfrich)于1936年完成了用Mo-Fe法对滑石瓷的金属化,并俗称为德律风根法[2]。

尔后,美国人Nolte和Spurch合作,于1950年对Mo-Fe法进行了改进,形成了 Mo-Mn法[3],此法对金属化工艺参数要求较宽松,便于产业化。

值得一提的是1956年美国人forge完成了活化Mo-Mn法。

此方法较为适合于电子工业广泛应用的高Al2O3瓷,而且也适用于其他几种陶瓷,例如滑石瓷,镁橄榄石瓷等。

就世界范围来看,此项成果使陶瓷金属化的技术提高到一个更新、更实用的水平[4]。

活性金属法陶瓷—金属封接是封接技术中另外重要的一支。

这种技术在1947年由美国人波恩德莱(R.J.Bondley)首先提出,该法是应用含有活性金属(例如钛、锆)的焊料合金或利用其氢化物分解获得。

试验是在惰性气体中进行的(真空气氛更好),Ti在焊料中的含量以6%~8%为最好。

相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
与醋酸丁脂的溶液)、醋酸丁脂、草酸二乙脂配 制
金属化烧成的气氛
➢ 一般在钼丝炉中进行,采用氢气气氛 ➢ 要求氢气中含有少量的氧,如果采用空气,总气
体中氧含量0.25~1% ➢ 如果采用水气,总气体露点为0~30℃,一般是将
氢气通过室温的水,然后送入炉子中。 ➢ 金属化温度比瓷烧成温度低30~100℃
几种Hale Waihona Puke 浆的配方二、Mo-Mn金属化
去污清洗 涂金属化浆 保护气氛下金属化烧成 镀镍 焊接
电真空陶瓷金属化的常用方法
几种典型的Mo-Mn金属化浆料配方
影响封接质量的主要因素
➢ 表面洁净度:彻底去污,必要时在850~1150℃下 煅烧30min去污
➢ 玻璃含量高,烧结致密,晶粒较大容易金属化 ➢ 一般黏结剂采用硝棉(硝化纤维——Nitrocellulose
镀镍
➢ 金属化后,需要镀镍才能进行焊接 ➢ 镀镍一般采用电化学镀,例如滚镀,厚度4~6um。 ➢ 如果必要,需要在干燥的氢气下于1000℃烧结
~20min,以提高结合强度
金属化机理
➢ Mn 首先被氧化成为MnO,在~800℃完成 ➢ MnO在高温下进入烧结的Mo层,并陶瓷结合,例
如形成尖晶石 ➢ Mo被轻度氧化,也部分参与反应,最后导致结合
➢ 在高温和电场作用下,容易迁移,使电性能不稳 定
被银前瓷件的预处理
➢ ~80℃肥皂水和清水的清洗,然后超声波清洗,去 除油污,最后烘干
➢ 有些产品可以采用溶剂(蒸汽)清洗 ➢ 对洁净度要求较高时,可以在电炉中于~550℃煅

银浆组成
➢ 含银的原料:Ag2O、Ag2CO3及Ag粉 ➢ 溶剂:使烧银温度降低到850℃以下,并改善结合
强度,例如采用硼酸铅等 ➢ 粘合剂:使银浆具有良好的流变性能,易于均匀
附着在瓷件的表面,包括树脂(黏结作用)、溶 剂(溶解树脂)和油(调节触变性)
烧银过程中的物理化学变化
Ag2O Ag O2 1
Ag2CO3 Ag2O CO2 2Ag CO2 2 O2
➢ 银化合物分解温度350~500℃ ➢ 最高烧银温度低于910℃ ➢ 快速冷却获得细晶组织的银层
第五章
陶瓷金属化与封接 Metallizing and Joining
第一节 特种陶瓷的金属化
陶瓷金属化的目的
➢ 导电连接,例如电容器电极的引出 ➢ 陶瓷与金属材料封接的过渡层 ➢ 表面改性
一、被银法
➢ 也称为浸银法。形成电容器、滤波器等的导电网 络
➢ 银的导电性优良,抗氧化和腐蚀能力强,与陶瓷 热膨胀系数接近,结合牢固,工艺简单
强度提高
三、陶瓷与可伐合金封接
➢ 可伐合金为Fe-Ni-Co ➢ 采用Mo-Mn金属化,并镀镍后的陶瓷,在压力下
以纯银或者Ag-Cu合金为焊料,在氢气下进行反应 扩散焊接
相关文档
最新文档
