CorelDRAWX4实用案例教程轮廓与填充总结
coreldraw编辑轮廓线与均匀填充课件
小 结：
2 1.设置轮廓线属性
（1）使用“轮廓笔工具” （2）使用“对象属性”
（3）将轮廓转换为对象
2.标准填充
（1）使用调色板 （2）使用“均匀填充”对话框 （3）使用“颜色”泊坞窗
编辑轮廓线与均匀填充
案例：字体设计
任务
• 1、抽一位同学上来完成老师的任务（5分 钟） • 2、请各组派出代表谈谈机电字体的绘画过 程（5分钟） • 3、根据老师的讲解完成本次案例的制作。 • 4、利用同样的原理，完成自己姓名的字体 设计。
分析： • 1、字体的字型轮廓 • 从基本字体变形而得
“电”字操作步骤： • 4、利用轮廓笔工 具设置矩形的轮 廓样式（包括颜 色，宽度，角样 式，线条端头样 式，笔尖形状）
“电”字操作步骤： • 5、利用轮廓笔工 具设置横笔画的 轮廓样式（包括 颜色，宽度，角 样式，线条端头 样式，笔尖形状 ）
“电”字操作步骤： • 6、利用轮廓笔工具 设置竖折勾的轮廓 样式（包括颜色， 宽度，角样式，线 条端头样式，笔尖 形状） • 7、群组所有笔画。
“机”字操作步骤： • 4、利用轮廓笔工具 设置整个机字的轮廓 样式（包括宽度，角 样式，线条端头样式 ，笔尖形状） • 5、调整位置。 • 6、群组所有笔画。
“电”字操作步骤： • 1、利用矩形工具绘制矩 形； • 2、利用贝塞尔工具画出 “电”字的一横和竖折 勾笔画 • 3、利用形状工具修整笔 画
整合步骤：
• 1、把设置好的两个字 体适当的摆放好。 • 2、选取所有并群组。 • 3、选择“排列——转 换成轮廓”，将轮廓线 条转换成对象。
拓展任务 • 1、请参照我校校徽的标准 色，给刚才完成的机电字体 换换颜色。 • 2、利用编辑轮廓线与均匀 填充方法，结合自己的姓名 进行字体的设计，只允许用 三字颜色，并写上颜色的采 用模式与精确值。
coreldraw x4案例教程(电工版)电子教案第三章 填充和轮廓工具的使用
Postscript填充对话框和设置不同参数后的不同效果
3.1 填充工具组
6. 无填充
当对象不需要填充时，可选择无填充，也可以直接点击调色板上端的 。
7. 颜色泊坞窗
打开填充工具，点击打开颜色泊坞窗，颜色泊坞窗可为对象填充颜色， 也可为轮廓线进行填充。在泊坞窗中，有三种颜色填充模式：颜色滑块、 颜色察看器和调色板。
第三章 填充和轮廓工具的使用
本章要点 本章导读
本章任务
上机实训
本章要点
3.1 填充工具组
均匀填充工具 渐变填充工具 图样填充工具 底纹填充工具 Postscript填充工具 无填充 颜色泊坞窗
3.2 智能填充工具
本章要点
3.3 交互填充工具组
交互式填充工具 交互式网状填充工具
调整位移、变化及镜像的填充效果
3.1 填充工具组
（2）全色图样填充
全色图案填充以矢量图案和位图文件的方式填充到对象。打开 全色图样填充对话框，选项内容与双色图样填充的选项基本一致， 通过调整颜色、大小、变化等数值，生成各种新的图样；也可以创 建填充图样，或导入图像进行填充，效果更加丰富。调整大小、位 移、变化及镜像的全色填充效果如图所示。
颜色泊坞窗和填充效果图源自3.2 智能填充工具智能填充工具为对象的颜色填充提供了更多的可 能，智能填充工具不仅能填充局部颜色和轮廓颜色， 还能对有闭合线条包围的空白区域进行填充。选择智 能填充工具，属性栏显示相应的选项。使用智能填充
工具的效果图如下所示。
使用智能填充工具效果图
3.3 交互填充工具组
1．交互式填充工具
2．颜料桶工具
可以将滴管复制的“对象属性”或“示范颜色”应用于其它对 象。
cdr内容填充和轮廓填充的方法。
cdr内容填充和轮廓填充的方法。
CDR内容填充和轮廓填充的方法一、引言在图像处理和计算机视觉领域，图像的边缘检测是一个非常重要的任务。
边缘检测可以帮助我们识别图像中的物体轮廓，从而实现图像分割、目标识别和图像理解等任务。
在边缘检测中，CDR内容填充和轮廓填充是两种常用的方法。
本文将对这两种方法进行详细介绍和分析。
二、CDR内容填充方法CDR（Content Driven Retrieval）内容填充方法是一种基于内容相似性的图像边缘填充方法。
其基本思想是通过分析图像中已有的边缘信息，自动填充边缘之间的空白区域，从而得到完整的轮廓。
具体的步骤如下：1. 边缘检测：首先，对图像进行边缘检测，得到图像中的边缘信息。
常用的边缘检测算法包括Sobel算子、Canny算子等。
2. 边缘连接：根据边缘的相似性，将相邻的边缘进行连接，形成闭合的轮廓。
这一步可以使用连通性分析算法，如连通区域标记算法，来实现。
3. 空白区域填充：对于形成的闭合轮廓，检测其中的空白区域，并根据已有的边缘信息，自动填充这些空白区域。
填充可以使用插值算法，如双线性插值或双三次插值等。
4. 边缘平滑：为了使填充后的轮廓更加平滑，可以对轮廓进行平滑处理。
这可以使用平滑滤波器，如高斯滤波器、均值滤波器等。
三、轮廓填充方法轮廓填充方法是一种基于形态学操作的图像边缘填充方法。
其基本思想是通过形态学操作，将图像中的边缘进行膨胀和腐蚀操作，从而填充边缘之间的空白区域，得到完整的轮廓。
具体的步骤如下：1. 边缘检测：同样，首先对图像进行边缘检测，得到图像中的边缘信息。
2. 边缘膨胀：对于得到的边缘信息，进行膨胀操作。
膨胀操作可以使边缘更加粗细，从而填充边缘之间的空白区域。
膨胀操作可以使用结构元素，如矩形结构元素或十字结构元素等。
3. 边缘腐蚀：对于膨胀后的边缘信息，进行腐蚀操作。
腐蚀操作可以使边缘变细，从而得到完整的轮廓。
腐蚀操作同样可以使用结构元素。
coreldrawx4第九章强大智能填充和智能绘图的认识与应用
本章我们学习智能填充与智能绘图。
一，找到能填充，没有快键。
二，那么我们通过制作八卦图来完美的认识智能填充工具的用法，如图：使用F7圆形工具按住CTRL键画一个正圆。
大小改为100三，再画一个，也可以按小键盘上的“+”号复制，大小改为50四，再画一个，或复制，大小改为15五，然后框选中圆和小圆，使用Ctrl+G成组，编组如图：六，然后先选中成组的对象，再按SHIFT键加选大圆，如图：七，按快键C，垂直居中对齐，如图：八，再按T，居顶对齐。
如图：九，关于对齐的快键，大家可以看排列中的对齐与分布。
如图：十，如图，把快键记一下，常用的。
十一，再把成组的复制一个，居下对齐，如图：十二，然后使用前面学的虚拟段删除工具，把不要的线删除。
如图：十三，框住或点击不要的线段即可删除，如图：十四，然后使用智能填充工具点击右边的形状，如图：十五，填充了吧，然后再填充下面的小圆，如图：十六，然后选中白色的大圆，填充为黄色，如图：十七，然后先选择红的，按住SHIFT键加选小红圆及大黄圆，如图：十八，然后移开，发现原来的那些线段还在，我们把它删除。
、十九，然后把八卦全部选中，用鼠标右键右击调色板上的无色色块。
去除边框色。
如图：二十，OK，那么这个八卦已经快速完成。
如图：二十一，智能填充工具，跟CAD一样，只要有线相叉了，不管你的形状有没有封闭，它都可以填充，如下图，你如果直接填充颜色是填不了的。
二十二，那么用智能填充工具就可以填充，颜色在属性栏选。
如图：二十三，它是什么原理，根据原来相交的线，重新创建一个封闭的形状出来填充的。
二十四，OK，下面我们继续学习智能绘图工具，如图：二十五，用智能绘图工具，我们手动绘制一个基本像圆的线，如图：二十六，完毕后，它会自动变成一个正圆，那么它的智能就是解决我们手绘绘不准的缺陷。
二十七，比如画一条直线，随便拉一条线。
二十八，自动变直线。
二十九，绘制曲线形状，三十，形状非常相近，而且非常平滑，且节点超少，够智能。
颜色填充和轮廓设置

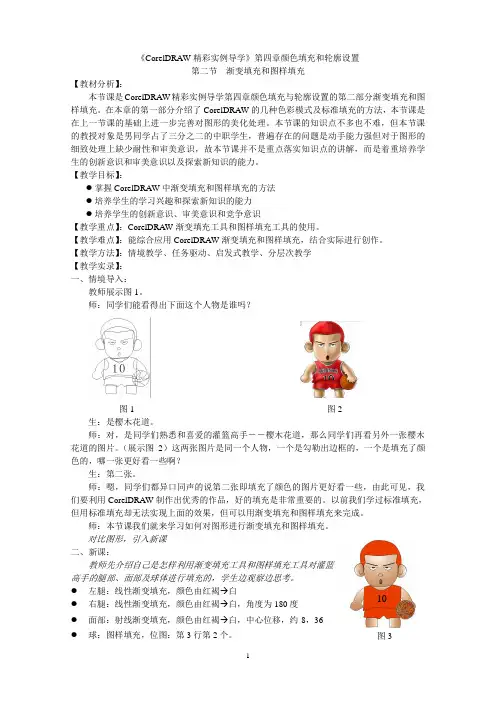

1 《CorelDRAW 精彩实例导学》第四章颜色填充和轮廓设置第二节 渐变填充和图样填充【教材分析】：本节课是CorelDRAW 精彩实例导学第四章颜色填充与轮廓设置的第二部分渐变填充和图样填充。
在本章的第一部分介绍了CorelDRAW 的几种色彩模式及标准填充的方法，本节课是在上一节课的基础上进一步完善对图形的美化处理。
本节课的知识点不多也不难，但本节课的教授对象是男同学占了三分之二的中职学生，普遍存在的问题是动手能力强但对于图形的细致处理上缺少耐性和审美意识，故本节课并不是重点落实知识点的讲解，而是着重培养学生的创新意识和审美意识以及探索新知识的能力。
【教学目标】：● 掌握CorelDRAW 中渐变填充和图样填充的方法● 培养学生的学习兴趣和探索新知识的能力● 培养学生的创新意识、审美意识和竞争意识【教学重点】：CorelDRAW 渐变填充工具和图样填充工具的使用。
【教学难点】：能综合应用CorelDRAW 渐变填充和图样填充，结合实际进行创作。
【教学方法】：情境教学、任务驱动、启发式教学、分层次教学【教学实录】：一、情境导入：教师展示图1。
师：同学们能看得出下面这个人物是谁吗？图1 图2生：是樱木花道。
师：对，是同学们熟悉和喜爱的灌篮高手――樱木花道，那么同学们再看另外一张樱木花道的图片。
（展示图2）这两张图片是同一个人物，一个是勾勒出边框的，一个是填充了颜色的，哪一张更好看一些啊？生：第二张。
师：嗯，同学们都异口同声的说第二张即填充了颜色的图片更好看一些，由此可见，我们要利用CorelDRAW 制作出优秀的作品，好的填充是非常重要的。
以前我们学过标准填充，但用标准填充却无法实现上面的效果，但可以用渐变填充和图样填充来完成。
师：本节课我们就来学习如何对图形进行渐变填充和图样填充。
对比图形，引入新课二、新课：教师先介绍自己是怎样利用渐变填充工具和图样填充工具对灌篮高手的腿部、面部及球体进行填充的，学生边观察边思考。
第七章 图形对象的填充 中文CorelDRAW X4基础教程
辑器”对话框中可新建、打开及编辑调色板，其方法如下：
（1）选择“窗口”→“调色板”→“调色板浏览器”命令， 打开“调色板浏览器”泊坞窗。 （2）单击“打开调色板编辑器”按钮 ，打开“调色板编辑
器”对话框，如图7.1.5所示。
（3）单击“新建调色板”按钮 ，可打开“新建调色板”对 话框，在该对话框中进行设置，单击“保存”按钮即可。 （4）单击“打开调色板”按钮 ，在弹出的“打开调色板” 对话框中选择所需要打开的调色板，单击“打开”按钮即可。 （5）若在该对话框中新建了一个调色板，则可以单击“调色板 另存为”按钮 ，将其保存。
图7.1.9 “选择颜色”对话框
图7.1.10 提示框
三、颜色样式 选择“工具”→“颜色样式”命令或选择“窗口”→“泊 坞窗”→“颜色样式”命令，可打开“颜色样式”泊坞窗，如
图7.1.11所示。
图7.1.11 “颜色样式”泊坞窗
该泊坞窗提供了颜色样式可调和颜色或改变图案，还可
以对一系列相似的颜色进行链接以建立“父子”关系，使用
填充到所选对象中。
3．使用调色板 在“均匀填充”对话框中选择“调色板”选项卡，可显 示出该选项参数，如图7.2.8所示，从中可以选择各种印刷工 业中常见的标准调色板。
在“调色板”下拉列表中提供了多种常见的标准调色板； 在“名称”下拉列表中可选择一种颜色的名称，则在颜色窗口
中将显示出该颜色。
单击“选项”按钮，从弹出的下拉菜单中选择“PostScript 选项”命令，即可弹出“PostScript 选项”对话框，如图7.2.9 所示，在此对话框中可进一步设置所选调色板的各种相关参数。 设置好颜色后，单击“确定”按钮，即可将选择的颜色填 充到所选对象中。
使用文档创建一个调色板的方法如下：
第6章对象的轮廓线编辑与颜色填充课件
在CorelDRAW X4中，矢量图形由轮廓线 和填充色块组成，通过设置轮廓的颜色、宽度 以及样式等属性，可以使图形设计多样化、多 彩化，这些属性在图形与图形之间可以进行复 制，也可以转换为曲线进行编辑。
本章节主要讲述通过CorelDRAW中提供 的工具和命令对图形的轮廓线进行编辑或填充 颜色，然后讲解了图形的各种填充方式与技巧 ，并通过吸管工具吸取其他图形的颜色或是位 图上的某部分图案，再进行颜色填充。
1．设置颜色 在CorelDRAW X4中为我们所提供的默认的调色板
为预制的CMYK调色板，轮廓线被设置为黑色，如需要 自定义，可选择调色板后面的下拉按钮，在其弹出的选 择颜色对话框中对颜色的轮廓进行设置。
4
2．设置宽度与样式 更改对象轮廓的宽度和样式可以绘制更加丰富的图
形效果，选择所需改变的线条，在工具箱中单击【轮 廓工具】按钮，在弹出的菜单中选择【轮廓笔工具】， 就可以打开【轮廓笔】对话框。
方法有多种。 2．填充混合颜色
填充混合颜色可以在原来颜色的基础之上添加 颜色，属于微调方式的一种，此方式所调的色彩能 加细腻。
9
6.2.2 渐变填充
渐变填充是给对象增加深度感的两种或更多种颜色 的平滑渐进，它可以创建不同颜色间的混合过渡。 CorelDRAW X4中为用户提供的线形、射线、圆堆和方 角等四种渐变填充方式。线性渐变填充沿着对象作直 线流动，锥形渐变填充产生光线落在圆锥上的效果， 辐射渐变填充从对象中心向外辐射，而方形渐变填充 则以同心方形的形式从对象中心向外扩散。
属性并进行有效的图形编辑，首先需要选择对象，执 行【排列】|【将轮廓转换为对象】命令或者是按 Ctrl+Shift+Q快捷键，即可将轮廓转换为对象，并对 其进行颜色和轮廓的设定。
coreldraw4
3. 调色板 基本功能与调色板窗口类似 。 位于左上的“调色板”选择栏，可选择本机已有的调色板。 可以在选项中设置“显示颜色名”的显示方式
三.使用泊坞窗
1. “颜色”泊坞窗 • 单击“填充”或“轮廓”以对图 形内容或轮廓着色。 颜色滑块 颜色查看器 调色板 • • 为锁闭状态时选择颜色后会 自动以按当前选定方式（内容或 轮廓）对选定对象着色，否则需 所选颜色 单击“填充”或“轮廓”按钮才 能完成着色。 色彩模式 • 使用填充工具组也可以调出“颜 色”泊坞窗
4.1.3 图形的图案填充
图案填充可以通填充工具组的“图样填充”工具 也可以在“对象属性”泊坞窗中操作。 实现，
• 双色图样和全色图样都是通过设置图案及相应的前景色和 背景色实现图案填充，不同的是全色图案可以使用不止两 种颜色。其属性栏基本上是一致的。 前景色 背景色 填充图案镜向 创建图样
图案
图案规格
• 选择“色谱报警 色谱报警”选项，则当选择的颜色发生色溢时，在 色谱报警 右上角的“参考”区会出现警示色框（最接近的颜色）， 单击此色框的颜色，会以色框的颜色替换当前选择的颜色。 （在混合器和调色板窗口没有此选项。） • 颜色查看器或混合器、显示颜色名用于选择查看和选择颜 色的方式，分别用于模型、混合器及调色板。
教学目标：通过本章的学习，要求读者掌握轮廓线的编辑方法和 图形的各种色彩填充。
4.1 图形的填充
4.1.1 4.1.2 4.1.3 4.1.4 图形的标准填充 图形的渐变填充 图形的图案填充 图形的底纹填充
4.1.1 标准填充
一.调色板
1. 调色板子菜单 （ “窗口”→“调色 板”→）可选择预设的颜色样本。 • 其中“打开调色板 打开调色板”命令，可选择载入 打开调色板 颜色样本文件。 • “调色板管理器 调色板管理器”可调出相应的泊坞窗， 调色板管理器 选用特定的调色板。 • 执行“通过选定的颜色创建调色板 通过选定的颜色创建调色板”选 通过选定的颜色创建调色板 项，可把当前选定对象的颜色创建为调 色板。 • “通过文档创建调色板 通过文档创建调色板”子项，可直接 通过文档创建调色板 根据刚应用过的颜色创建调色板文件 （.cpl），可从“调色板管理器”泊坞窗 中调用。
CorelDRAW平面设计培训教程颜色填充和轮廓线编辑实用PPT学习教案
5.4.2 制作咖啡厅效果图
操作思路： 使用绘图工具绘制咖啡厅中的图形。 对图形执行标准填充和图样填充，在图样
填充的时候需要自定义颜色和大小。
第41页/共42页
第10页/共42页
5.1.2 典型案例——颜色模式的相互转换
案例目标： 本案例主要练习图形颜色模式的转换，需
要注意的是，当在RGB和CMYK两种颜色模 式之间进行转换时，肉眼看不出什么变化。
第11页/共42页
5.1.2 典型案例——颜色模式的相互转换
制作思路： 由于每种颜色模式的用途和效果不同，所
第16页/共42页
1. 标准填充
标准填充是CorelDRAW 12中最基本的填 充方式，可通过调色板或“均匀填充”对 话框来实现。使用“均匀填充”对话框填 充图形可以自定义颜色，而使用调色板填 充图形时则只能选择预设的标准色。
第17页/共42页
2. 渐变填充
渐变填充可以使图形呈现出从一种颜色 到另一种颜色或多种颜色变化过渡的效果， 使图形颜色更丰富、更具立体感。渐变填 充主要为线性渐变、射线渐变、圆锥渐变 和方角渐变4种类型。
用标准填充和
渐变填充，重
点需要掌
握渐变填充的具体
方
法。绘制完成后效果如
图所示。
第24页/共42页
5.2.2 典型案例——对博士帽进行填色
制作思路： （1）使用挑选工具 分别选择需要填充颜色
的图形。 （2）分别对各部分进行填色。
第25页/共42页
5.2.2 典型案例——对博士帽进行填色
操作步骤： 操作步骤请老师参照软件讲解。
索引等，下面重点讲解几种常用的颜色模 式。
1. CMYK模式 5. 灰度模式
CorelDRAW平面设计实训教程(X4版)
5.1 编辑轮廓线与填充纯色 5.2填充渐变、图案与纹理 5.3 其他填充 综合实训——绘制竹林
5.1 编辑轮廓线与填充纯色
5.1.1 编辑轮廓线 5.1.2 填充纯色
5.1.1 编辑轮廓线
使用“轮廓笔”对话框
使用“轮廓笔”对话框
选中图形对象，在“轮廓”工具列表中选择“轮廓笔”工具， 或按【F12】键，打开“轮廓笔”对话框，在其中可以设置轮廓 线的线宽、样式、箭头等属性。
使用“渐变填充”对话框
在“颜色调和”区域中单击“自定义”单选钮，单击选中颜色条上方 的起点色板，然后在颜色列表中选择颜色；在渐变色条上方双击鼠标 左键，可添加色标滑块，并处于选中状态；左右拖动自定义添加的色 标滑块，可以改变中间颜色的位置；要删除自定义的色标滑块，只需 双击该色标滑块即可；设置好渐变属性后，单击“确定”按钮，即可 使用多色渐变填充对象。
使用“智能填充”工具
利用“智能填充”工具不仅可以对任何封闭的对象填色，也可以对 两个或多个对象重叠的区域填色。 绘制几个有重叠区域的图形对象，选择“智能填充”工具，在属性 栏中设置其颜色，在对象中有重叠的区域单击鼠标，即可填充颜色。
5.3.2 复制对象属性与颜色
“滴管”工具和“颜料桶”工 具
“滴管”工具和“颜料桶”工具
使用“均匀填充”对话框
选中图形对象，单击“填充”工具，在显示的工具列表中选择“均匀填 充”，或按【Shift+F11】组合键，或者双击状态栏中的“填充”图标， 打开“均均填充”对话框，其中提供了“模型”、“混合器”、“调色板” 3种设置颜色的方式，“模型”选项卡是最常用的颜色设置方式。在“模 型”下拉列表框中选择需要的色彩模式，然后拖动色相轴上的滑块来设定 色彩区域，并在色彩选择区内单击选择需要的颜色。也可在“组件”设置 区中设定颜色值来得到所需的颜色，或直接在“名称”下拉列表框中选择 一种预设的颜色。单击“确定”按钮，即可使用所选颜色填充对象。
【CDR教程】CorelDRAW智能填充工具使用详解和总结
【CDR教程】CorelDRAW智能填充工具使用详解和总结主题：【CDR教程】CorelDRAW智能填充工具使用详解和总结CorelDRAW智能填充工具的使用,总的来说cdr智能填充工具在保留原图形的基础上，复制并进行填色,尤其在一些交叉区域使用很独到.coreldraw智能填充工具是coreldraw x5中新增的工具。
Cdr智能填充工具对动漫创作、矢量绘画、服装设计、LOGO等设计工作，是一大福音。
coreldraw智能填充的合理运用，让我们在工作效率方面也会有大的提高，设置色彩以及轮廓可以做到随选随填，不用重复操作，这也是coreldraw 9低版本无法比拟的。
第一，coreldraw智能填充学习下面，我们通过一个小操作一起认识coreldraw智能填充工具。
1.按下F7键，选择椭圆形工具，在页面中拖动绘制出一个椭圆。
2. 打开“变形”泊坞窗，按30度旋转复制10个。
3.选择工具箱中的“智能填充”工具，在“智能填充”工具的属性栏设置好填充颜色，是否需要轮廓。
设定好之后，在需要填色的区域单击进行填充。
比如我们在花瓣的外围选择其中几个封闭区域填充黄色。
测试一下，我们使用选择工具将花瓣移动到右边空白地方，之前的图像仍然在。
第二，cdr智能填充工具总结观察总结出CorelDRAW智能填充工具的使用：1）智能填充工具可以非常方便的把相交之处创建为一个新的对象，同时也完成对对象的填充，即通过填充创建新对象。
2）使用智能填充工具在填色不会破坏原有图形，之前的图像仍然会被保留。
3）CorelDRAW智能填充工具目前的版本看来美中不足的是所进行的填色只是单一颜色，没有渐变色、花纹图案等的填充。
色彩填充和轮廓编辑
PostScript填充
1.2.6设置默认的填充属性
当需要为大量的图形应用相同的填充时，更改 填充的默认属性可以大大提高工作效率，其设 置方法为：在不选择任何图形的状态下，在工 具箱中选择相应的填充工具 ,此时将弹出【均匀 填充】对话框 ,设置完成后，单击【确定】按钮， 在绘图窗口绘制图形，此时设置的填充样式将 自动应用于绘制的图形中。
色彩填充和轮廓编辑
CorelDRAW X4充许用户对绘制的轮廓颜色、轮廓线宽 度、大小和形状进行编辑。同时，可以对封闭的几何 图形或曲线内部，填充颜色或图案等。
1.1 图像色彩填充基础
在CorelDRAW部，使用渐变、纯色或者图案进行填 充的一系列操作。
1.2填充工具
使用调色板，只能进行有限颜色的纯色填充，在进 行一些复杂图形的绘制上，这显然是不够用的，这 时需要用到填充工具。
1.2.1均匀填充
使用均匀填充工具，可以对某一封闭区域进行 纯色填充，和调色板所不同的是，在【均匀填 充】对话框中，可以随意调整填充颜色。
1.2.2渐变填充
渐变填充可以在同一图形 对象上应用两种或多种颜 色之间的平滑渐近效果， 在CorelDRAW X4中，常用 的渐变类型有：线性渐变、 射线渐变、圆锥渐变和方 角渐变。渐变类型可以在 【渐变填充】对话框中进 行设置，在工具箱中选择 【渐变填充】工具，可以 弹出【渐变填充】对话框
轮廓笔对话框
底纹填充
1.2.5PostScript填充
PostScript纹理是CorelDRAW X4 中使用PostScript语言设计的一 种特殊填充纹理。这种填充方 式的缺点是，对于较为复杂的 PostScript填充，系统的处理速 度会变慢，可能导致填充不能 正确显示。在工具箱中，选择 【PostScript底纹】工具，将弹 出【PostScript底纹】对话框
CorelDraw X4教学课件第五章编辑轮廓线与填充颜色
“预设”选项
5.2.6 图案填充
选择“填充”工具展开工具栏中的“图案填充对话框”工 具，弹出“填充图案”对话框，在对话框中有“双色”、“全 色”和“位图”3种图样填充方式的选项。
“双色”图样填充方式
“全色”图样填充方式
“位图”图样填充方式
5.3 其他填充
课堂案例——制作人物插画 底纹填充 “吸管”工具和“油漆筒”工具填充 “交互式网格填充”工具填充 PostScript填充.3.5 PostScript填充
选择“填充”工具展开工具栏中的“PostScript填充对话 框”工具，弹出“PostScript底纹”对话框，CorelDRAW X4 提供了多个PostScript底纹图案，可进行PostScript填充。
“PostScript底纹”对话框
CorelDRAW平面设计 标准教程（X4中文版）
教师姓名：
第5章 编辑轮廓线与填充颜色
本章简介:
在CorelDRAW X4中，绘制一个 图形时需要先绘制出该图形的轮廓 线，并按设计的需求对轮廓线进行 编辑。编辑完成后，就可以使用色 彩进行渲染。优秀的设计作品中， 色彩的运用非常重要。通过学习本 章的内容，读者可以制作出不同效 果的图形轮廓线，了解并掌握各种 颜色的填充方式和填充技巧。
5.2.4 使用“渐变填充”对话框填充
选择“填充”工具展开工具栏中的“渐变填充”工具， 弹出“渐变填充方式”对话框，在“颜色调和”设置区中可 选择渐变填充的两种类型，“双色”或“自定义”渐变填充 。
“渐变填充方式”对话框
5.2.5 渐变填充的样式
在“渐变填充方式”对话框中的“预设”选项中包 含了CorelDRAW X4预设的一些渐变效果。
“颜色”选项
CorelDRAW_X4实用案例教程
操作过程图
案例1 卷页效果 利用“卷页”命令可以使位图的四个边角产生不同程度的卷页效果。
操作过程图
案例2 球面效果 利用“球面”命令可以使位图产生一种贴在球体上的球化效果。在“球面” 对话框中进行参数设置，可以产生更多的效果。
2
艺术笔触
使用“艺术笔触”功能，可以使用艺术笔触 滤镜为位图添加一些特殊的美术技法效果， 此组滤镜中包括了炭笔画、单色蜡笔画、蜡 笔画、立体派、印象派、调色刀、彩色蜡笔 画、钢笔画、点彩派、木版画、素描、水彩 画、水印画和波纹纸画共14种艺术笔触。
绘制思路和流程
使用“矩形工具” 和“椭圆形工具” 绘制矩形和小圆形
导入位图、添加滤 镜
使用“文本工具” 添加文字和阴影
操作步骤
Step1 执行“文件”→“新建”命令，建立一个新的文件（或按键盘 上的Ctrl+N快捷键）。 Step2 在标尺任意位置单击鼠标右键，弹出浮动菜单，在浮动菜单中 选择“辅助线设置”命令，打开“选项”设置对话框，设置辅助线参 数。 Step3 设置完毕后，单击【确定】按钮保存设置并关闭对话框。 Step4 在工具箱中选择【矩形工具】，在图层中绘制矩形对象，使矩 形四个角点分别和四条辅助线的交点重合。 Step5 依次选择【椭圆形工具】，按住Shift和Ctrl键，以矩形左上角 点为圆心，绘制一个适当大小的圆，要保证圆心在矩形左上角点上。 Step6 选择绘制的圆对象，依次按住Ctrl键，并向下移动刚绘制的小 圆，其圆心会自动和矩形左下角点重合，此时单击鼠标右键复制它。 用同样的方法绘制另外两个小圆，使它们的圆心分别在矩形右上和右 下两个角点上。
扭曲 杂点 鲜明化 综合案例——绘制“风景 邮票”
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在页面中使用工具箱中【贝塞尔工具】绘制如下图形， 并使用工具箱中【挑选工具】选择图形中的外圈。 Step2
使用工具箱中【轮廓笔】，弹出“轮廓笔”对话框。 单击线条样式下的【编辑样式】按钮，并编辑样式参数 如。 Step3
设置好“编辑线条样式”后，点击【添加】，回到 “轮廓笔”对话框选择【确定】按钮，得最终效果。
பைடு நூலகம்
5.2 标准填充
➢调色板可以为对象应用各式各样的色彩， 使用调色板，不但可以为对象内部填充色 彩，还可以改变线条和轮廓边框的颜色。 调色板有RGB、CMYK、PANTONE等多 种色彩模式选择。
标准填充案例样图
填充红色
边框改为绿色
绘制图形
“均匀填充对话框”设 置
填充图形上部分
填充图形下部分
案例1 使用“默认CMYK调色板”
第5章 轮廓与填充
重点和难点：
重点：
➢轮廓笔工具。 ➢默认CMYK调色板。 ➢均匀填充工具。 ➢渐变填充工具。
难点
➢交互式填充及交互式网状填充工具。
轮廓与填充1
➢ 5.1 编辑轮廓线 • 案例1 使用轮廓笔对话框设置轮廓线 ➢ 5.2 标准填充 • 案例1 使用“默认CMYK调色板” • 案例2 使用“均匀填充”对话框 ➢ 5.3 渐变、图案与纹理填充 • 案例1 使用“渐变填充”工具为图形填充渐变
使用“挑选工具”选中对象，然后在调色板中左键单击颜色，也 可为对象填充颜色；右键单击颜色，可为边框改变颜色。
案例2 使用“均匀填充”对话框
操作步骤 Step1
使用工具箱中【贝塞尔工具】和【形状工具】绘制图形。 Step2
选择图形的上半部分，单击工具箱的【均匀填充】，在弹出的 “均匀填充”对话框中设置参数。单击【确定】按钮，得到填充效 果。 Step3
➢ 底纹填充可以为图形填充一个自然的外观，底纹填充只能使用RGB 颜色。
➢ PostScript底纹图案填充是一种特殊的图案，它是利用PostScript语 言设计出来的一种特殊的图案填充。PostScript填充不但纹路细腻， 而且占用的空间也不大，非常适用于大面积的花纹设计。
➢ “交互式填充工具”可以对绘制的图形进行任意纹理填充，还可以对 其进行任意调整。
使用工具箱中【挑选工具】选择树干部分，依照步骤2的办法设 置，得到填充效果。
5.3 渐变、图案与纹理填充
➢ 渐变填充的主要作用是实现不同颜色之间的过渡变化效果， 从而使被填充的对象符合日常的光照产生的色调变化，呈 现出图形对象的立体感。
➢ 图样填充时选择重复图案为对象进行填充，即是指将预先产生的、对 称的图像进行填充。
制对象属性与颜色 ➢ 5.5 综合案例——绘制“绿地房子”
5.1 编辑轮廓线
➢轮廓工具用于配合基本绘图工具绘制线条 与图形，使用轮廓工具可以改变图形和文 本文字的轮廓线样式、宽度、颜色和线型 等。
编辑轮廓线案例样图
绘制图形
“编辑线条样式”对话 框
“轮廓笔”对话框 效果图
案例1 使用轮廓笔对话框设置轮廓线
第5章 轮廓与填充
教学目的： 用户可以通过CorelDRAW X4中提供的调 色板对图形颜色进行设置，还可以自定义颜 色对封闭图形进行填充，也可以通过吸管吸 取其他图形的颜色或是位图上的某部分图案 进行填充。
大连理工大学出版社 高职教育出版中心
第5章 轮廓与填充
教学内容：
(1)轮廓笔工具。 (2)默认CMYK调色板。 (3)均匀填充工具。 (4)渐变填充工具。 (5)图样填充工具。 (6)底纹填充工具。 (7)PostScrip工具。 (8)交互式填充及交互式网状填充工具。 (9)智能填充工具。 (10)滴管工具和油漆桶工具。
操作步骤 Step1 执行菜单栏中的“窗口”→“调色板”命令，可看到已打开 “默认CMYK调色板”，位于绘图窗口最右边，如图5-5所示。单击其 下部的“展开”按钮，得到调色板。左键按住调色板顶端不放，拖曳 调色板可得到目标图案。 Step2 在调色板中选择红色，用鼠标左键按住红色不放，拖到图形的 内部，此时会有一个红色的实心小方框，松开鼠标左键，图形填充红 色。 Step3 在调色板中选择绿色，用鼠标左键按住绿色不放，拖到图形的 边框上，此时会有一个绿色的空心小方框，松开鼠标左键，图形的边 框变为绿色。 技术点拨
案例2 使用“图样填充”工具
为图形填充图案
操作步骤 Step1 使用工具箱中的【椭圆形工具】在页面中绘制一正圆。 Step2 使用工具箱中【填充】→【图样填充对话框】，在弹出的对话 框中选择“双色”单选按钮。设置前部颜色、后部颜色为默认值。单 击选择器，在弹出的列表中选择所需图案。单击【确定】，得到所需 效果。 Step3 在“图样填充”对话框中选择“全色”单选按钮，在选择器中 选择相应的图案。单击【确定】，得到所需效果。 Step4 在“图样填充”对话框中选择【位图】单选按钮，在选择器中 选择相应的图案。单击【确定】按钮，得到所需效果。 技术点拨
PostScript填充效果
“交互式填充工具”属性栏
交互式填充效果
“交互式网状填充 工具”属性栏
网格区域填充
案例l 使用“渐变填充”工具 为图形填充渐变色
操作步骤 Step1 使用工具箱中【椭圆形工具】和【形状工具】绘制图 形。 Step2 使用工具箱中【填充】→【渐变填充】，弹出“渐变 填充”对话框，在“类型”下拉列表框中选择“线性”类型， 在“颜色调和”中选择“自定义”类型，设置其他参数，单击 【确定】。 Step3 选取下一个椭圆，在“渐变填充”对话框中的“类型” 列表中选择“射线”类型，单击【确定】后，得到所需效果。 Step4 继续选取下一个椭圆，在“渐变填充”对话框中的 “类型”列表中选择“圆锥”类型，单击【确定】后，得到所 需效果。 Step5 选取最后一个椭圆，在“渐变填充”对话框中的“类
渐变与图样填充案例样图
绘制图形
“渐变填充”对话框
各“渐变填充”效果
“图样填充”参数设置
“双色”填充效果
图案与底纹填充案例样图
图样填充”参数设置
全色”填充效果
“图样填充”参数设置
“全色”填充效果
“底纹填充”对话 框参数设置
填充效果
图案与网格填充案例样图
“PostScript填充对话框” 参数设置
色 • 案例2 使用“图样填充”工具为图形填充图案 • 案例3 使用“底纹填充”工具为图形填充底纹
轮廓与填充2
• 案例4 使用“PostScript填充”工具为图形填 充图案
• 案例5 使用“交互式填充工具”对图形进行填 充
• 案例6 使用“交互式网状填充工具”对图形进 行填充
➢ 5.4 其他填充 • 案例1 使用“智能填充工具”进行颜色填充 • 案例2 使用“滴管工具”和“油漆桶工具”复
