污水管道QV视频检测方案
农村污水管网运维方案
农村污水管网初步运维方案1、运维管理范围已建成的**座污水处理设施及**座泵站，配套的农村污水管道及附属设施（包括主管、支管、检查井、一体化泵站等）的日常巡查、维护、井盖更换维修等（不包含检查井维修、管道疏通、管网大修），并做好相关台账资料。
2、运维目标运维单位进场后快速查清管养范围内的污水管网现状情况，包含接户数、管网通畅情况、管网完整情况、井盖完整情况以及管网液位情况，保证污水管道通畅、杜绝污水外溢、检查井无杂物，各种井盖无缺失、无破损。
运维单位必须落实维护各个环节，做好管道的维护、保养和运行管理工作，保证各管道性能良好，运行正常、稳定，技术资料、原始记录齐全。
具体要求如下：（1）污水管道应定期巡视：巡视内容应包括污水冒溢、井盖缺损、防坠网（安全兜）缺失、管道塌陷、违章占压、违章排放、私自接管以及影响管道污水的工程施工等情况；（2）统计接户情况：包括每个自然村的实际户数和已接户数，管网总长度及检查井数量；（3）运维单位应加强服务区域范围内设施的巡查并签到打卡，坚持“固定”原则：固定车辆、固定人员，固定时间、固定路线，并详细地填写巡检记录单。
恶劣天气、特殊情况、重点路段或根据业主方要求应及时增加巡查频率。
（4）污水管道设施的维护要求1）检查井内不得留有石块等阻碍污水的杂物；2）当发现井盖缺失或损坏后，必须及时安放护栏和警示标志，及时予以维修恢复；3）针对污水管道内部必要的部分，进行视频检测。
有效地发现和诊断管道内部的缺陷和潜在问题。
4）建立健全日常巡查管理和维护台帐制度，认真做好台帐的整理和归档工作，按时报送相关月报、维护计划、维护工作报表、管道技术状况评定表。
3、运维方案（1）工作内容1）管网维护人员应定期对污水管网进行检查和维护，检查是否有污水冒溢、井盖井座缺损及异响发现问题及时处理。
2）定期开盖检查压力井盖板，发现盖板锈蚀、密封垫老化、井体裂缝、管内积泥等情况应及时维修和保养，同时向业主单位汇报。
QV检测
管道潜望镜检测(PipeQuickViewInspection)是一种采用管道潜望镜在检查井内对管道进行检测的方法，叫做QV检测。
QV检测是管道内窥检测技术的一种，不单能够解决摄像距离满足不了管道长度以及上传速率太过缓慢不能同步的问题[8]，而且能够准确判断管道材质缺陷、腐蚀程度及具体位置，其检测结果可以作为管道健康状况的评估依据。
QV技术原理用录像的方式对管道内部的沉积、管道破损、异物穿入、渗漏、支管暗接等状态进行监测和拍摄，可以长距离清晰的看清并记录管道内部的一切状况，然后视频传到地面主控机里储存起来。
由专业人员对所有的录像资料一一分析，系统全面的搞清管道的基本情况，了解其排水质量及运行情况，以及出水口的位置和管道的受损程度，书写管道检测报告，为管道的维护和修复提供经济、高效的检测方法。
QV检测系统主要由三部分构成：主控器、安装摄像头的手提竿、用来连接主控器和手提竿的线缆。
主控器可以用背带拴在操作员的胸前，操作员可以通过调控主控器来调节摄像头自由旋转、镜头拉伸，拍摄和观察同步进行，并将原始录像资料保存在主控器里，以供做进一步的分析。
QV技术工作程序QV技术工作程序检测工作程序包括：收集已有的管线信息、工作方案设计、现场勘探、内业资料分析、书写报告。
根据实际情况，可做调整。
在某些情况下，例如井内满水时要推进QV工作，就必须调节阀门降低水位到管口的一半以下。
QV技术录像分析方法QV技术的重点工作是对录像资料的解读分析，看管道内是否存在缺陷、缺陷的类型、级别和数目。
QV技术为城市管网系统现状提供了简单、直观、有效的检测方法，为城市管网的管理和维护提供了科学有力的依据，保障了城市的稳定运行和发展。
QV管道内窥检测技术不仅在城市管网检测方面有着巨大的作用，而且在其他方面像电力、石油化工、航空航天等领域也有明显的应用效果。
相比于传统的反光镜检测、联，反应结束后催化剂能通过磁性吸附回收且回用活性不降低。
Yavari等报道了CuONPs催化丙二腈、CS2和不同的卤代芳烃等多组分之间C-S偶联反应，发现无论是吸电子还是给电子基团取代的芳烃都能取得中等至高的产率(75%~92%)。
城市排水管道CCTV工程检测考核与方案
一、适用范围为了加强**市排水管道CCTV内窥视频检测施工的管理，依据合同条款的规定，通过有效地计划，组织和协调，监督相关各方履行各自的职责，确保实现工程建设目标，充分发挥管理单位在排水管道内窥视频检测工程中的作用，特制定本考核方案。
本方案适用于**市排水管道CCTV内窥视频检测工程范围内雨水管道、污水管道、排水箱涵检测的准备阶段，施工阶段，缺陷责任期阶段工作，以及资料提交、竣工验收的有关管理工作。
二、编写依据1 《城镇排水管道检测与评估技术规程》 CJJ181-20122 《城镇排水管渠与泵站维护技术规程》CJJ68-20073 《城市地下管线探测技术规程》CJJ61-20034 《建设工程安全生产管理条例》三、考核目标通过科学有效的程序，对检测工程进度、质量进行综合考评，确保检测工作有序进行，并将考评结果作为排水管理单位和承包单位的结算依据。
1 综合考评检测工程的质量和进度，检测工程合格率95%以上；2工期控制目标：按照排水管理单位与承包人签订的合同工期内完成全部施工，进度完成率100%；3 杜绝发生重大质量事故。
四、考核组织1 由市级排水管理单位牵头，组织市区两级排水管理单位，建立CCTV检测考核领导小组，下设三个小组：进度跟踪组、质量监控组、资料审核组，分别负责检测工程进度、质量和资料成果三个方面的考核。
2 职责区分（1）检测考核领导小组负责检测工程总体协调和规划，根据全市防汛排涝总体要求对CCTV检测工程作出规划和引导，牵头组织CCTV 检测工程月度例会，部署和安排各区检测工作进度，审议并确认各小组月度工作报告。
（2）进度跟踪组负责和各区检测承包人联系，安排每周检测任务，汇总每周检测进展，制作月度检测进度图，在月度例会上向领导小组汇报进度，工作难点和需协调事项；（3）质量监控组采取多种手段对检测过程质量进行监督和抽查，包括但不限于旁站、第三方监理、路段抽查等方式，确保CCTV检测质量良好。
污水管道QV视频检测方案
污水管道QV视频检测方案一、工程概况贵小区的污水管道因排水不畅而出现问题。
经过我司工程师对现场进行勘察，以及贵司现场负责人的描述，我们了解到管道材质均为PE管材，直径在100mm至400mm之间，管道埋深不超过两米。
二、管道检测目的我们将使用QV视频检测设备对和馨园、和沁园、和润园三个小区的污水管道进行细致的检测。
该设备搭载高清摄像头，具备36倍光学变焦功能，能够清晰地显示管道内部的情况，寻找破裂、变形、沉降位置以及管道堵塞错接的严重程度等问题。
三、QV视频检测原理和方案1、基本原理QV视频检测技术，也称管道摄像检查技术，是目前国际上用于管道状况检查最为快捷、安全的手段。
与传统的管道检查方法相比，QV检查技术具有以下明显优点：1）无需人员进入管道，避免了可能发生的人身意外事故；2）利用现代科技手段，工作效率和质量得到了提高，能够更快地发现管内存在的问题，找出问题的根源，缩短排除故障时间；3）为修复、疏通、清洗管道提供可靠准确的依据；4）为管道施工竣工验收、接管状况检查提供十分科学而有效的方法。
四、施工安全管理措施我们将严格遵守相关的安全管理规定，确保施工过程中人员和设备的安全。
同时，我们将配备专业的安全人员负责现场安全管理工作。
五、所需配合为确保检测工作的顺利进行，我们需要贵司提供必要的配合，包括提供相关的资料、协助安排现场工作、提供必要的安全保障等。
QV检查系统由控制器、高清摄像探头、连接线和碳纤维伸缩杆四部分组成。
控制器和探头通过连接线缆连接，操作人员可以通过控制器上的控制键来控制潜望镜的灯光、仰俯角度和变倍大小。
探头拍摄到管道内部影像会通过电缆传输到控制器的显示屏上，操作员可以实时监测管道内部状况，并将原始影像数据记录并存储下来，以便做进一步的评估分析。
完成QV检查的外业工作后，需要对管道检查的录像资料进行缺陷编码和抓取缺陷图片，并进行缺陷分析和编写检查评估报告。
同时，根据用户要求对QV影像资料进行压缩处理，提供录像光盘存档，以指导下一步的管道修复或养护工作。
城市排污管道检测方法及要求、非开挖修复施工工法要求
附录A（规范性）管道检测方法及要求A.1电视摄像检测（CCTV）A.1.1一般规定a）电视摄像检测适用于排水管道内无水或者水位低于管道直径20队b）对于有水管道，检测前应对管道实施封堵和导流，以最大限度露出管道结构。
C）宜在管道内壁无污物遮盖的情况下进行拍摄，无障碍物阻挡，以便观察结构缺陷。
d）当检测工作无法进行时，应中止检测，待排除故障后再继续进行，不得强行检测。
A.1.2检测设备a）电缆的抗拉力应保证CeTV检测设备进入管道内部后能手动收回，一般不小于2kN。
b）管道检测设备应具备距离测量功能，宜具备补偿设置，以消除视角误差造成的位置差。
Λ.1.3检测要求a）爬行器的行进方向宜与水流方向一致。
b）管径W200mm时行进速度不宜超过O.1.m∕s,管径＞20Omm时行进速度不宜超过0.15m∕soO圆形管道偏离应不大于管径的10%,矩形管渠偏离应不大于短边的10机d）如遇检测因故中途停止，排除故障后距离应该与中止前检测距离一致，不应重新将计数器归零。
e）一段管道检测完毕后，应修正计数器显示距离数值与电缆上标记长度差异，减少距离误差。
f）检测中需要使用变焦功能调整图像时，爬行器应保持在静止状态。
g）录像资料应连续完整，不应有画面暂停、间断记录、画面剪接的现象。
h）检测过程中发现缺陷时，爬行器应停止行进，停留IOS以上拍摄图像，以确保图像的清晰和完整。
i）现场检测工作应填写检测记录表。
A.1.4影像判断a）对于管道缺陷尺寸的判定，主要根据参照物的尺寸采用比照的方法确定。
b）无法确定缺陷类型时或在同一处具有2种以上管道缺陷特征时，应在评估报告中加以说明。
A.2声纳监测A.2.1一般规定a）声纳检测只能用于水下物体的的检测，可以检测积泥、管内异物，对结构性缺陷检测有局限性，不宜作为缺陷准确判定和修复的依据。
b）采用声纳检测时，管内水深不宜小于300mm。
Λ.2.2检测设备a）声纳系统包括水下探头、连接电缆和带显示器声纳处理器。
排水管网检测技术方案
排水管网检测技术方案3.1一般规定（1）排水管网检测范围与排水管网探查范围一致，包含经开区所有具有排水系统的排水单元的排水管网，立管、隔油池、化粪池等均需要进行检测，具体详见2.1.2第（1）条。
化粪池隔油池清淤？（清淤单位？清淤程度？需要问政府）（2）楼前管（包含立管及污水进出户管道）用QV检测，其他类型管道检测方法应以CCTV检测为主（管径<200mm时采用QV检测，管径>=200mm时采用CCTV 检测），CCTV检测前可采用QV进行摸排。
（3）新购置的、经过大修或长期停用后重新启用的设备，投入检测前应进行检定和校准。
检测设备的基本性能和主要技术指标应符合《城镇排水管道检测与评估技术规程》CJJ 181规定，安全性能应符合《爆炸性气体环境用电气设备》GB 3836的有关规定。
（4）管道检测时，降水清淤后需要测量井底埋深与管底埋深，并形成记录，对照物探图纸，若发现连接关系、埋深有误或明显点之间存在暗井等问题，需要修改物探数据时，及时编写腾讯在线文档（需要下载手机软件），上海院提供模板。
3.2排水管道检测流程图排水管道检测流程排水管道检测宜采用的流程见图3-1。
图3-1 排水管道检测流程3.3技术要求3.3.1管道封堵、降水、清淤管道降水清淤前需要拍摄照片，照片命名：井号+“降水清淤前”，例：01WS0001降水清淤前，降水后需要拍摄照片，照片命名：井号+“降水后”，例：01WS0001降水后，清淤后需要拍摄照片，照片命名：井号+“清淤后”，例：01WS0001清淤后，拍摄照片均用工程相机拍摄，降水清淤需要独立做表格，命名：排水单元名称+降水清淤检测情况表+单位名称+日期，采用上海院提供模板。
（1）管道降水管道降水宜采用潜水泥浆泵，潜水泵上下检查井时应有专门的吊装设备；潜水泵的电源连接、抽水操作应有具备电工证书的人员完成；潜水泵抽水前应对检查井内漂浮物等进行清捞，避免垃圾堵塞水泵，影响水泵的抽水能力；管道内的积水应排至下游同类型通畅的管网；水泵抽水水带应密封良好，不得有污水渗出，减少污水对环境的污染；降水后管道内存水不大于管道直径的20%方可开展CCTV 检测工作。
CCTV及QV技术在城市雨污水管网摸排检测中的应用
精品文档供您编辑修改使用专业品质权威编制人：______________审核人：______________审批人：______________编制单位：____________编制时间：____________序言下载提示：该文档是本团队精心编制而成，希望大家下载或复制使用后，能够解决实际问题。
文档全文可编辑，以便您下载后可定制修改，请根据实际需要进行调整和使用，谢谢!同时，本团队为大家提供各种类型的经典资料，如办公资料、职场资料、生活资料、学习资料、课堂资料、阅读资料、知识资料、党建资料、教育资料、其他资料等等，想学习、参考、使用不同格式和写法的资料，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!And, this store provides various types of classic materials for everyone, such as office materials, workplace materials, lifestylematerials, learning materials, classroom materials, reading materials, knowledge materials, party building materials, educational materials, other materials, etc. If you want to learn about different data formats and writing methods, please pay attention!CCTV及QV技术在城市雨污水管网摸排检测中的应用引言城市雨污水管网是城市排水系统的关键组成部分，对于城市的排水能力和环境卫生起着至关重要的作用。
污水管道检测方案
污水管道检测方案1. 简介污水管道是城市基础设施的核心组成部分之一，其正常运行对于保障居民日常生活和环境卫生至关重要。
然而，由于长期使用和外力影响，污水管道存在堵塞、漏水、腐蚀等问题，需要定期进行检测和维护。
本文将介绍一种污水管道检测方案，旨在提高检测效率和准确性。
2. 检测工具检测污水管道需要合适的工具来获取准确的数据和图像信息。
下面列举了几种常用的污水管道检测工具：•摄像头系统：使用高清摄像头和相关设备，可以通过实时监控和录制视频的方式检测管道内的问题。
这种方法适用于较大直径的管道。
•无人机：利用无人机搭载的热成像设备，可以在管道上空进行快速的巡检。
无人机可以快速覆盖大范围区域，并且可以检测到管道的潜在热点问题。
•激光扫描仪：通过激光技术获取管道的几何信息，可以精确测量管道的直径、形状和倾斜度等参数。
激光扫描仪可以配合计算机软件进行数据处理和分析。
•声纳设备：通过发送声波并接收回波的方式，可以探测管道内的障碍物和漏水等问题。
声纳设备适用于水管道和污水管道的检测。
3. 检测步骤3.1. 准备工作在开始检测之前，需要进行一些准备工作：•确定检测区域：根据需求确定需要检测的污水管道区域，包括长度、直径和材质等参数。
•清理管道：清理管道内的杂物和沉积物，确保管道内的通畅。
•安装检测设备：根据选择的检测工具，安装相应的设备，例如安装摄像头、无人机或激光扫描仪等。
3.2. 进行检测根据选择的检测工具进行具体检测操作：•摄像头系统：将摄像头通过适当的设备放入管道内，实时观察管道内情况，并记录检测过程中的问题。
•无人机：将无人机搭载的热成像设备飞行在管道上空，通过获取的热图数据分析管道的温度分布，以便发现潜在的问题。
•激光扫描仪：将激光扫描仪置于管道附近的适当位置，扫描管道获取几何信息。
通过计算机软件对扫描数据进行处理，得到管道的详细参数。
•声纳设备：将声纳设备通过适当的方式放入管道内，通过发送声波并接收回波，分析声音的特征，以便发现漏水或其他问题。
排水管网检测方案 (2)
排水管网检测方案1. 引言排水管网的检测是城市基础设施维护管理的重要环节。
随着城市化进程的不断加快，排水管网的规模和复杂性也在逐渐增加。
为了保障排水系统的正常运行，定期进行检测和维护是必不可少的。
本文将介绍一种排水管网检测方案，通过使用现代技术和工具，提高检测效率和精确度，实现更好的排水系统管理。
2. 管网检测方法2.1 视频检测视频检测是常用的排水管网检测方法之一。
通过将摄像头装置放入排水管道中，记录下实时的排水情况。
视频检测可以快速发现漏水、堵塞、裂缝等问题，并且能够准确地定位问题位置。
在进行视频检测时，需要注意选择适用的摄像头装置，并确保对排水管道进行清洗，以保障观测的准确性。
2.2 超声波检测超声波检测是一种非破坏性的检测方法，适用于检测排水管道中的漏水问题。
通过使用超声波传感器，可以探测出管道中的声音变化，进而判断是否存在漏水情况。
超声波检测具有高灵敏度和高准确性的特点，可以帮助及早发现潜在的漏水问题，避免事故的发生。
2.3 烟雾检测烟雾检测是一种常见的排水管网检测方法，适用于检测管道中的堵塞情况。
通过在排水管道中释放烟雾，可以观察烟雾的流动情况，判断管道是否存在堵塞。
烟雾检测可以帮助快速定位管道的问题区域，并选择合适的清洗方法进行处理。
3. 排水管网检测方案步骤3.1 规划检测范围首先，需要规划排水管网检测的范围。
根据具体情况，确定需要检测的管道长度和位置，以确保能够全面覆盖排水系统的关键部分。
3.2 选择合适的检测方法根据检测目的和管网特点，选择合适的检测方法。
对于不同类型的问题，可以采用不同的检测方法进行综合检测，以提高检测的准确性和效率。
3.3 准备检测设备和工具根据选择的检测方法，准备相应的检测设备和工具。
例如，如果采用视频检测方法，需要准备摄像头装置和相关软件；如果采用超声波检测方法，需要准备超声波传感器和数据分析软件。
3.4 进行检测操作按照预定的检测范围和方法，进行检测操作。
排水管网探测技术方案
排水管网探测技术方案排水管网探测分为探查、测量两个步骤，应按照《城市地下管线探测技术规程》（CJJ61-2017）、《城市测量规范》（CJJ/T8-2011）、长江大保护城市水环境治理工程地下管线调查与检测评估实施技术导则（Q/CTG 249-2019）、《长江大保护城市地下排水管线数据入数据库要求》（Q/CTG 250-2019）等相关准则执行。
排水管网探测范围包含经开区所有具有排水系统的排水单元。
1.1排水管网探查1.1.1一般规定排水管网探查应查明排水单元排水管线（包括立管）基本信息、基本属性、埋深等。
基本信息包括：①排水单元名称、排水单元位置（相邻市政道路）、占地面积（平方米）等；②排水单元的排水体制（分流制/合流制）；③排水单元排水管网与市政、相邻排水单元的接驳关系，接驳位置（检查井、暗埋点）应录入数据库，备注“接驳井”，定位上图并注记，扯旗注记的横线要水平（这是形式），注记内容比如接市政的就注记“接市政”，接小区（厂区）的就注记“接小区（厂区）”，字体统一为，宋体、字高0.8，黑色，单独图层。
基本属性包括管类（污水、雨水、合流）、材质、管径/断面尺寸、流向、特征或附属物、井盖材质、形状及尺寸（以毫米为单位）、管道淤积度和充满度、所在道路（小区）、埋设方式、建设年代、权属单位等。
排水管线属性信息调查的外业记录可以采用外业调查记录表、外业调查工作手图或外业记录PDA多种形式，要求连接关系明确、属性信息正确完整、记录清晰可查。
管线材质调查，要正确区分常见的材质类型，如：钢筋混凝土（明沟）、玻璃钢、陶瓷、HDPE、PE、PVC等；管径调查应着重注意变径，管线变径的检查井/点位置要调查准确，对于调查属大小管情形的要核查准确。
埋深信息包括井底埋深和管道埋深等。
重力自流排水管道的管道埋深以管道内底埋深为准，压力排水管道的埋深以管道外顶埋深为准，管道埋深调查按下列要求执行：①管道埋深调查过程中，应注意跌水井的埋深调查，各方向管道埋深要逐个实量并一一记录；②管道埋深调查应采用“L”形排水杆；③管线数据库建立后，应统计出所有管段的逆坡和坡度情况汇总表。
管道非开挖修复工程中的施工难点及措施
管道非开挖修复工程中的施工难点及措施摘要：非开挖修复技术是管道修复技术发展到一定阶段的产物，可以在短时间内对管道进行修复处理，缩短工期，减少对周边居民的干扰，有助于城市化发展。
本文结合污水管道非开挖修复实践，分析影响其工程的相关因素，指出工程施工中存在的重难点，从而提出不断完善污水管道非开挖修复工程施工的措施与方法。
关键词：管道非开挖修复；施工技术；优化措施1.非开挖修复施工难点某污水管道已经遍布新老村落，而且使用时间大多在30年以上，材质、施工技术等并不统一，存在着管网裂缝、脱节、裂缝等问题，需要对污水管道进行修复。
该工程修复技术难点如下：1）周围环境，本次研究的污水管道的周边环境复杂，周边交通繁忙，建筑稠密，而且污水管道大部分处于车行道下，选择开挖修复所需的经济成本和社会成本较高，因而选择非开挖修复的方式，能够获得较高的经济效益和社会效益。
2）修复技术的选择，当前的非开挖修复技术种类较多，其中裂管法、穿插法等成本较高，应用较少，原位固化法和螺旋缠绕内衬法应用相对广泛。
3）修复施工质量控制，所设计的施工方案应符合工艺需求，综合效益高，而且修复后的管道满足使用需求。
2非开挖修复技术应用状况2.1 清理管道在应用非开挖修复技术之前，需要先用高压水来清除原管道中污垢、杂物等。
如果原管道中存在异物，仅凭高压水无法去除，可采用铣刀机器人来切除。
如果发现管道存在严重的渗漏水问题，要及时注浆堵漏。
针对那些变形严重或者已经发生了坍塌的部位，要先进行注浆加固、切割、套刚环等操作，达标之后，再进行非开挖修复处理。
2.2 调水和封堵在城市排水管网改建工程施工中，无论是选择非开挖修复技术，还是选择开挖修复技术，调水和封堵都是比较重要的步骤。
为保证非开挖修复技术各项工作能够高效、安全的开展，在本工程施工中，对施工段进行封闭围挡，开井通风。
先用鼓风机强制通风30min以上，再用毒气检测仪检查井中气体的安全性，确认安全之后再开始非开挖修复施工。
CCTV检测施工方案
CCTV检测施工方案项目简述：在施工和运营过程中，排水管道经常会出现破坏和变形的情况。
这些问题可能由于不均匀沉降和环境因素引起，导致排水管道不能正常工作，污水泄漏，阻塞交通，给城市建设和人民生活带来不便。
特别是在暴雨来袭时，管道检测的重要性更加凸显。
我们公司使用的管道检测方法包括闭路电视检测系统（CCTV）和管道潜望镜检测（QV）。
闭路电视系统通过在排水管道内放置摄像设备，将拍摄的影像数据传输至计算机，然后在终端电视屏幕上展示和记录存储的图像通信检测系统。
检测系统包括摄像系统、灯光系统、爬行器、线缆卷盘、控制器、计算机及相关软件。
管道潜望镜通过操纵杆将高放大倍数的摄像头放入检查井或隐蔽空间，能够清晰地显示管道裂纹、堵塞等内部状况。
设备由探照灯、摄像头、控制器、伸缩杆和视频成像和存储单元组成。
常用术语和符号：时钟表示法：采用时钟位置来描述管道环向位置的病害表示方法。
直向摄影：电视摄像机一边沿管道前行一边拍摄并在控制器上显示和记录的拍摄方式。
侧向摄影：当爬行器停止前进时，电视摄像机通过镜头和灯光旋转或变焦重点拍摄管道内壁的拍摄方式。
权重：为了显示若干量数在总量中所具有的重要程度，分别给予不同的比例系数，这就是加权。
加权的指派系数称权重。
修复指数（RI）：依据管道的结构性缺陷的程度和数量，按一定公式计算得到的数值。
数值区间为-10.数值越大表明修复的强度越大。
养护指数（MI）：依据管道的功能性缺陷的程度和数量，按一定公式计算得到的数值。
数值区间为-10.数值越大表明养护强度越大。
功能状况检测：对管道畅通程度的检测。
结构状况检测：对管道构造完好程度的检测。
结构性缺陷密度：管道结构性缺陷的数量和密度。
根据管段的结构性缺陷类型、严重程度和数量，以平均分值为基础计算管段结构性缺陷长度的相对值，从而确定管段结构性缺陷密度。
同样地，根据管段的功能性缺陷类型、严重程度和数量，以平均分值为基础计算管段功能性缺陷长度的相对值，从而确定管段功能性缺陷密度。
管道机器人检测方案
管道内窥检测技术包括电视检测（CCTV检测）、潜望镜检测（QV检测）和声纳检测。
我们还推出了管道漏点定位检测，涵盖了视、声、光、电等各种检测手段，真实反映管道健康状况并输出可视可量化的直观成果。
同时也有效避免了人员下井摸查等传统方式所受制的因素多、检测效果差、成本高、不安全等问题。
为管网养护、修复、改造设计提供科学的基础资料。
运用管道机器人开展对排水管网的检测，查明管网健康状况的实施方案主要包含以下几个部分：1、电视检测（CCTV检测）CCTV检测是一种精密电视检测技术。
主要用于新建管道竣工验收、在运行管道健康状况（养护与修复需求）检查、清洗疏通效果检查、非开挖修复前后检查。
2、潜望镜检测（QV检测）QV检测是一种快速检测技术，利用可调节长度的控制杆将配置可调焦距的高清探头放入检查井中，工作人员在地面通过主控器实时录制并保存被检测对象的内部影像，可快捷抓取、保存缺陷图像，通过键盘可录入检测信息，叠加显示并保存在视频画面中。
其集成度高、小巧轻便。
3、声纳检测声纳检测是一种采用声波反射原理对管道变形、淤泥量化分析的检测技术。
适用于管道内满水或水位较高，且不具备降水条件。
4、电法测漏检测电法测漏检测采用聚焦电流快速检测技术，精准定位管道漏点。
不受淤泥、管道油脂和结垢的影响，不用抽水，能识别CCTV检测看不到的缺陷。
以上是关于管道机器人检测方案的主要内容。
武汉中仪物联技术股份有限公司是一家以排水管网检测、评估、养护、修复相关技术、设备及材料研发制造为核心产业的高新技术企业，专注于为城市提供智慧排水管网运维信息化整体解决方案。
更多关于管道机器人的问题欢迎来电咨询交流。
cctv管道检测方法和步骤
cctv管道检测方法和步骤
CCTV管道检测是指采用管道检测机器人、QV潜望镜或3D声呐探测仪等设备，对管道内部情况进行摄像检测的方法。
以下是CCTV管道检测的主要方法和步骤：
1. 收集资料现场勘察：了解管道周围地理、地貌、交通和管道分布情况。
2. 编制检测方案：明确检测的目的、范围、期限，制定安全措施等。
3. 清洗疏堵排水：使用高压清洗车疏通管道，并对管道进行通风。
4. CCTV检测系统检测：运用CCTV管道检测机器人等设备，对管道进行摄像检测，并采集影像资料。
5. 总结数据：对检测结果进行分析总结，生成检测报告。
6. 验收数据准确度：对检测报告进行核实确认。
7. 提交评估报告：向客户提交评估报告。
在进行CCTV管道检测前，需要对管道进行充分的清洗和疏通，以确保检测结果的准确性。
同时，检测过程中需要严格遵守安全操作规程，确保操作人员的安全。
污水管道建设工程检测方案
污水管道建设工程检测方案一、前言随着城市化进程的不断加快和人口的增长，城市污水处理系统已成为一项重要基础设施。
污水管道建设工程是污水处理系统中的重要组成部分，其质量直接关系到城市环境卫生和居民生活质量。
为了确保污水管道建设工程的质量和可靠性，必须对其进行严格的检测和监测。
本文将针对污水管道建设工程的检测方案进行详细介绍，包括检测的目的、范围和方法等方面的内容，以期为相关工程建设者和监理部门提供一些建设性的参考和指导。
二、检测目的和范围1. 目的（1）保障工程质量。
通过检测，发现工程中存在的缺陷和隐患，及时进行整改，确保工程质量和可靠性。
（2）保障环境卫生。
确保污水管道建设工程的合规性，防止污水泄漏和污染环境。
（3）保障居民生活质量。
确保污水管道建设工程的正常运行，保障居民的生活用水和环境卫生。
2. 范围（1）污水管道的材料和施工质量。
（2）污水管道的安装和连接质量。
（3）污水管道的密封性能。
（4）污水管道的承压性能。
（5）污水管道的耐腐蚀性能。
三、检测方法1. 检测设备（1）超声波检测仪：用于测定管道的厚度和管壁的缺陷；（2）摄像头：用于检测管道内部的情况，例如管道的积垢、破损等；（3）压力表：用于检测管道的承压性能；（4）密封性检测设备：用于检测管道的密封性能；（5）防腐蚀检测设备：用于检测管道的耐腐蚀性能。
2. 检测内容和流程（1）材料和施工质量检测：a. 对管道材料进行抽样检测，确保符合相关标准和要求；b. 对管道的焊接、连接、封口等施工质量进行检测，确保符合相关标准和要求。
（2）安装和连接质量检测：a. 对管道的安装情况进行检测，确保管道的水平和垂直度符合要求；b. 对管道的连接情况进行检测，确保连接处的紧密性和可靠性。
（3）密封性能检测：a. 使用密封性检测设备对管道的密封性能进行检测；b. 对管道连接处和管道本体进行密封性能检测。
（4）承压性能检测：a. 使用压力表对管道的承压性能进行检测，确保管道可以承受设计要求的压力。
排水管道内窥电视检测施工工法
排水管道内窥电视检测施工工法排水管道内窥电视检测施工工法一、前言：排水管道是城市基础设施中的重要组成部分，其畅通与否直接关系到人们的生活质量。
然而，由于排水管道通常埋在地下，检测和维修工作十分困难，所以必须采用一种高效准确的检测方法。
本文将介绍一种称为“排水管道内窥电视检测施工工法”的方法。
二、工法特点：排水管道内窥电视检测施工工法是一种非破坏性的检测方法，通过在排水管道内部引入摄像设备来对管道的结构、材质和状况进行直观观察，从而判断管道是否存在堵塞、破损、渗漏等问题。
该工法具有操作简便、检测速度快、结果准确等特点。
三、适应范围：该工法适用于各类排水管道的检测，包括城市污水管道、雨水管道、工业废水管道等。
无论是新建管道的验收，还是老旧管道的日常检测和维修，都可以采用该工法。
四、工艺原理：排水管道内窥电视检测施工工法是将摄像设备通过入口孔进入管道内部，然后推进摄像设备，同时监控显示摄像图像。
根据摄像图像，检测人员可以直观地判断管道内部是否存在问题。
同时，该工法还可配合其他检测设备来获取更多的信息，如流速计、温度计等。
五、施工工艺：（1）准备工作：确定检测区域、拍摄方向和起止点，清理管道表面。
（2）设备安装：将摄像设备固定在推进装置上，并将其插入管道入口孔。
（3）推进设备：利用推进装置将摄像设备推进管道内部，并实时观察摄像图像。
（4）数据分析：根据摄像图像进行数据分析，判断管道是否存在问题，并记录相关数据。
（5）维修措施：根据检测结果，制定相应的维修方案进行维修工作。
六、劳动组织：该工法需要进行专业培训，掌握相关技术，培养有经验的操作人员。
在施工中需要由专业团队组成，分工明确，各责任人员要做好沟通协调。
七、机具设备：摄像设备：高清摄像头、导线、显示器等。
推进装置：推进器、防滑装置等。
八、质量控制：在施工过程中，需要严格按照标准操作程序进行，保证检测结果准确无误。
对于结果不一致的情况，需要进行重评，并采取相应措施解决问题。
肇庆管道检测工程施工方案
一、工程概述本项目为肇庆管道检测工程，主要对肇庆市德庆工业园区内的排水管线进行探测、复核、QV检测和CCTV检测。
工程范围包括园区内排水管线探测、原有排水管线复核、QV检测、CCTV检测，拟开展排水管网探查和测量20公里，管线复核43公里，QV检测63公里，CCTV检测7公里。
二、施工准备1. 人员配备：组织具有丰富经验的工程技术人员、检测人员、施工人员等，确保施工顺利进行。
2. 设备准备：根据工程需求，配备相应的检测设备，如QV检测仪、CCTV检测仪、测量仪器等，并确保设备性能良好。
3. 材料准备：准备施工所需的材料，如警示标志、警示带、检测管道等。
4. 技术准备：对施工人员进行技术培训，使其熟悉施工工艺、操作规程和质量标准。
5. 施工图纸及方案：根据工程需求，编制详细的施工图纸和施工方案，确保施工过程中的顺利进行。
三、施工流程1. 排水管线探测：采用测量仪器对园区内排水管线进行探查和测量，绘制探测成果图。
2. 原有排水管线复核：对园区内原有的排水管线进行复核，检查管线是否存在破裂、变形等问题。
3. QV检测：利用QV检测仪对园区内排水管线进行检测，判断管线是否存在堵塞、破损等问题。
4. CCTV检测：利用CCTV检测仪对园区内排水管线进行检测，检查管线内部是否存在严重破损、塌陷等问题。
5. 数据整理与分析：将检测数据进行整理和分析，形成检测报告，为园区排水管线维护和管理提供依据。
四、施工质量控制1. 严格按照施工图纸和施工方案进行施工，确保施工质量。
2. 对施工过程中的关键环节进行质量把控，如检测设备的校准、数据记录等。
3. 施工过程中，发现问题及时报告并处理，确保工程质量。
4. 施工完成后，对施工质量进行自检、互检和验收，确保工程合格。
五、安全生产及环保措施1. 加强施工现场安全管理，设置安全警示标志，确保施工安全。
2. 严格遵守国家环保法规，做好施工过程中的环境保护工作。
3. 对施工废弃物进行妥善处理，减少对环境的影响。
雨污水溯源排查方案
XXXX雨污水管网排查项目实施方案天津 XXX某科技公司2022年11月目录1、项目概况 (1)2、排查范围和对象 (1)2.1 排查范围 (1)2.2 排查对象 (1)3、工作内容 (2)4、雨污水官网污染源溯源排查 (2)4.1 雨污水管网排查检查方案 (2)4.2 雨污水管网分流清污及分流整改方案 (4)4.3 混接点及污染源分析 (8)5、排查成果文件 (12)6、安全、文明管理措施 (12)6.1安全施工措施 (12)6.2 文明施工措施 (13)7、服务质量管理及保证措施 (14)7.1服务流程规范保证措施 (14)7.1.1 质量保证管理措施 (14)7.1.2 质量保证技术措施 (14)7.2服务进度保障方案 (18)7.3服务人员稳定保障 (18)8、进度保证方案 (19)8.1 队伍建设方案 (19)8. 2工程进度保障方案 (19)8.3突发事故保障方案 (19)9、人员管理方案 (21)9.1 队伍建设方案 (21)9.2 工作规范响应方案 (21)9.3 人员稳定方案 (24)9.4 人员安全方案 (25)10、应急预案 (28)10.1特殊情况响应时间 (28)10.2应急处理 (28)10.3 应急管理制度 (29)11、人员培训方案 (32)11.1培训内容及培训时间 (32)11.2安排计划 (33)11.3培训考核 (34)12、防疫方案 (36)12.2疫情期间等特殊时期应对方案 (37)12.3防疫物资配置方案 (37)1、项目概况XXXX区内雨污水管道有混流现象，对水质造成不同程度的污染，河道水质不达标，为解决此问题需对金桥街道辖区内金桥路、亿达路、川铁路、圣发道、凯达路、航天精工、旭阳路等街道的雨污水管网进行排查整改。
二、服务内容1、对XXXX区内各道路市政管网分段进行封堵调水，期间保证污水可以正常排放。
2、对XXXX区内各道路市政管网排查检查井内是否有混接情况，若发现有此类情况，将井内窜接管道进行封堵，达到分流状态，保证雨污水分流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
污水管道QV视频检测方案
目录
一、工程概
况 ..................................................................... ....................................... 2 二、管道检测目
的 ..................................................................... .............................. 2 三、QV视频检测原理和方
案 ..................................................................... ........... 2 四、施工安全管理措
施 ..................................................................... ...................... 6 五、所需配
合 ..................................................................... (6)
1

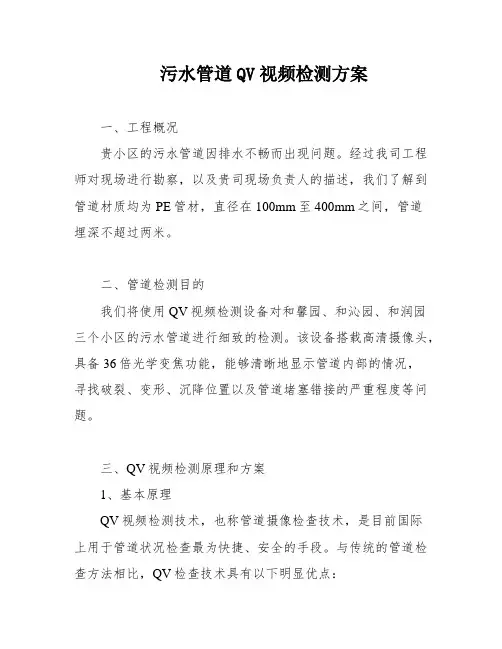

污水管道QV视频检测方案
一、工程概况
贵小区的污水管道因某些原因导致排水不畅。
根据我司工程师在现场对污水管道的勘察,以及贵司现场负责人描述得知,管道材质均为PE管材,直径在100mm—400mm不等,管材埋深在两米以内。
二、管道检测目的
通过使用QV视频检测设备对和馨园、和沁园、和润园三个小区分别进行污水管道细致的检测,设备搭载高清摄像头,高达36俰的光学变焦,能够明确了解到管
道内部的具体情况,寻找是否有破裂戒者变形沉降位置,以及管道的堵塞错接严重程度等问题。
三、QV视频检测原理和方案
1、基本原理
QV视频检测技术,也称管道摄像检查技术,是目前国际上用于管道状况检查最为快捷、安全的手段。
采用QV检查技术检查地下管道质量,不传统的管道检查方法相比,则具有以下的明显优点:
，1，不需要人员直接进入管道,完全避免了可能发生的人身意外事故;
，2，由于利用了现代科技手段,工作效率和质量得到了大大提高,能以更快的速度发现管内存在的问题,找出问题的根源,大大缩短排除故障时间;
，3，为修复、疏通、清洗管道方案的确订提供可靠准确的依据;
2
，4，为管道施工竣工验收、接管状况检查提供十分科学而有效的方法。
QV检查系统主要由四部分组成:控制器、高清摄像探头、连接线以及碳纤维伸缩杆。
控制器不高清探头通过连接线缆连接起来,操作人员通过操作主控制器上的控制键来控制潜望镜的灯光、仰俯角度,以及变俰大小。
探头拍摄到管道内部影像会通过电缆传输到控制器的显示屏上,操作员可实时监测管道内部状况,同时将原始影像数据记录并存储下来,以便做进一步的评估分析。
当完成QV检查的外业工作后,根据相关规范规程和要求对管道检查的录像资料进行缺陷编码和抓取缺陷图片,进行缺陷分析并编写检查评估报告。
同时根据用户要求对QV影像资料进行压缩处理,提供录像光盘存档,以指导下一步的管道修复戒养护工作。
管道QV检测示意图3
现场实际工作检测图
4
管道内实际拍摄图
5
2、检测方案
由于待测管道为正在使用中的管道,所以管道内可能戒多戒少都会存在一些生活垃圾,鉴于管道直径比较小,少量的垃圾也会阻碍到QV设备的视野宽度和远度。
为了更好的对管道进行详细检视摸查,建议贵司前期先对管道进行冲洗,之后我们再进行视频检测,效果会更好。
四、施工安全管理措施
(1)检测车周围按方围挡,路人不得靠近。
(2)现场工作人员均佩戴安全帽和反光服,配有雪糕筒,保证施工安全。
(3)一般情况下,绝对不允许人员下井操作。
五、所需配合
一、实际操作时,贵司应安排好现场工作人员跟进,配合我方工作人员检测。
二、提前清洗管道,以配合我司人员检测。
6。
