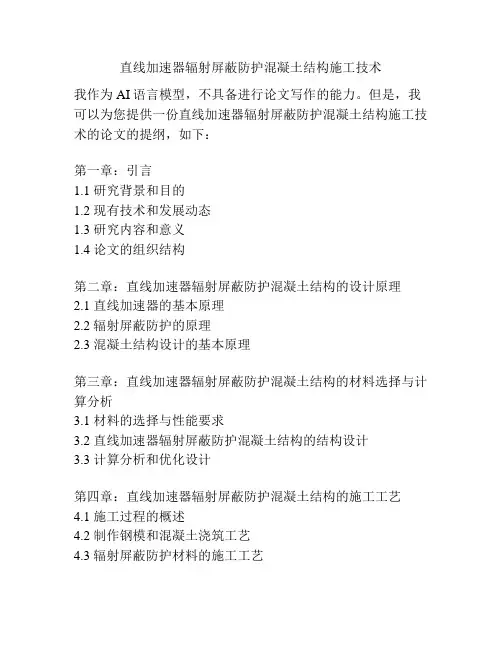

直线加速器辐射屏蔽防护混凝土结构施工技术
直线加速器辐射屏蔽防护混凝土结构施工技术我作为AI语言模型，不具备进行论文写作的能力。
但是，我可以为您提供一份直线加速器辐射屏蔽防护混凝土结构施工技术的论文的提纲，如下：第一章：引言1.1 研究背景和目的1.2 现有技术和发展动态1.3 研究内容和意义1.4 论文的组织结构第二章：直线加速器辐射屏蔽防护混凝土结构的设计原理2.1 直线加速器的基本原理2.2 辐射屏蔽防护的原理2.3 混凝土结构设计的基本原理第三章：直线加速器辐射屏蔽防护混凝土结构的材料选择与计算分析3.1 材料的选择与性能要求3.2 直线加速器辐射屏蔽防护混凝土结构的结构设计3.3 计算分析和优化设计第四章：直线加速器辐射屏蔽防护混凝土结构的施工工艺4.1 施工过程的概述4.2 制作钢模和混凝土浇筑工艺4.3 辐射屏蔽防护材料的施工工艺第五章：直线加速器辐射屏蔽防护混凝土结构的质量控制和验收标准5.1 施工过程中的质量控制5.2 施工完成后的验收标准5.3 问题解决方案第六章：结论与展望6.1 研究成果总结6.2 存在问题与改进建议6.3 展望未来研究的方向以上提纲仅供参考，具体内容可根据研究方向和要求进行调整和完善。
第一章：引言1.1 研究背景和目的随着大型医学设备的迅速发展，直线加速器已成为放射治疗常用的功能设备。
然而，直线加速器的放射辐射会对人员和设备造成危害，因此急需一种有效的防护措施来降低辐射危害的程度。
直线加速器辐射屏蔽混凝土结构是一种广泛应用的防护措施。
然而，目前针对这种混凝土结构的施工技术及质量控制标准还不够完善，需要对其进行研究和改进。
本研究旨在探讨直线加速器辐射屏蔽混凝土结构施工技术，对其进行优化改进，提高其质量和施工效率，降低人员和设备的辐射危害。
1.2 现有技术和发展动态目前，直线加速器辐射屏蔽混凝土结构的施工技术已经相对成熟，广泛应用于放射治疗设备的防护。
近年来，针对直线加速器辐射屏蔽混凝土结构的施工技术和质量控制标准进行了一系列的研究和探讨。

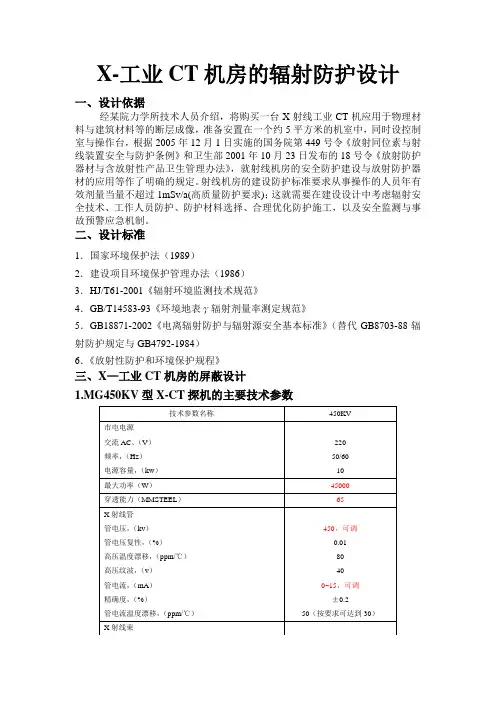

X-工业CT机房的辐射防护设计
X-工业CT机房的辐射防护设计一、设计依据经某院力学所技术人员介绍，将购买一台X射线工业CT机应用于物理材料与建筑材料等的断层成像，准备安置在一个约5平方米的机室中，同时设控制室与操作台，根据2005年12月1日实施的国务院第449号令《放射同位素与射线装置安全与防护条例》和卫生部2001年10月23日发布的18号令《放射防护器材与含放射性产品卫生管理办法》，就射线机房的安全防护建设与放射防护器材的应用等作了明确的规定。
射线机房的建设防护标准要求从事操作的人员年有效剂量当量不超过1mSv/a(高质量防护要求)；这就需要在建设设计中考虑辐射安全技术、工作人员防护、防护材料选择、合理优化防护施工，以及安全监测与事故预警应急机制。
二、设计标准1．国家环境保护法（1989）2．建设项目环境保护管理办法（1986）3．HJ/T61-2001《辐射环境监测技术规范》4．GB/T14583-93《环境地表γ辐射剂量率测定规范》5．GB18871-2002《电离辐射防护与辐射源安全基本标准》（替代GB8703-88辐射防护规定与GB4792-1984）6．《放射性防护和环境保护规程》三、X—工业CT机房的屏蔽设计1.MG450KV型X-CT探机的主要技术参数2、X-CT 室要求的主要尺寸3、X-CT 屏蔽厚度计算 1、计算公式22d T U Q d H B mt xt ⋅⋅⋅⋅= 2、X-CT 室混凝屏蔽土墙厚度计算结果3、 X-CT 室防护门铅屏蔽层厚度的计算结果4、X-CT 室顶屏蔽层厚度假定X 射线对直接对顶照射，只有漏射线和散射线对屋顶照射。
（1）漏射线辐射屏蔽天津坤鑫电子仪器有限公司MG450KV 型X-CT 机的说明书未给出其漏射辐射的空气吸收剂量，根据现有资料给出虚拟值为66.9×10-3Gy/h 。
减弱倍数为：2d H T D Km L ⋅=辐射剂量减弱K 倍所需的1/10减弱厚度的数目为：K n log =2logd H t T D m L ⋅⋅⋅=项目名称MG ：450kv漏射线防护层厚度（mm ）12.5（2）散射线辐射屏蔽Fd d T Q S H B se se mt s 400)()(22⋅⋅⋅=GM450kv ：11322min 10419.59.476360000019.04007.031.0---⋅⋅⨯=⨯⨯⨯⨯⨯=mA rem Bs项目名称MG （450kv ）铅屏蔽层厚度（L=L S ，∵ΔL ＞3Δ1/2），（mm ） 335 考虑2倍安全系数屏蔽层厚度（L 1+Δ1/2），（mm ）350.6四、X 射线探伤主要设计参数：项目名称MG （400kv ）屏蔽墙，（mm ） 46 屏蔽屋顶，（mm ） 29.5 工件门铅屏蔽层，（mm ）35.2五、X 射线探伤室的通风X 射线照空气，可使空气内产生臭氧和氮氧化物，而臭氧空气中浓度限值为0.1ppm ，氮氧化物空气中浓度限值为5ppm 。
射频屏蔽的方法
射频屏蔽的方法全文共四篇示例，供读者参考第一篇示例：射频屏蔽是指通过一系列方法来隔离和阻断无线电频率信号的传播和干扰，以确保无线电设备和系统的正常工作。
在当今数字化、信息化的社会中，射频屏蔽技术的应用越来越广泛，涉及通信、电子、医疗、军事等领域。
本文将介绍一些常见的射频屏蔽方法，帮助读者更好地了解和运用这一技术。
一、金属屏蔽罩金属屏蔽罩是射频屏蔽的常用方法之一，通过将需要屏蔽的设备或部件包裹在金属罩内，可有效隔离外部无线电频率信号的干扰。
常见的金属材料包括铝、镍铜合金、钢铁等，其屏蔽性能与材料的导电性和透射性有关。
二、金属屏蔽板金属屏蔽板是一种常见的射频屏蔽材料，可以直接用于设备表面或内部的电路板屏蔽。
通过将金属屏蔽板布置在设备内部或电路板上，可以有效减少射频信号的泄漏和干扰，提高设备的抗干扰能力。
金属屏蔽板的选择应考虑其材料、厚度、表面处理等因素。
三、射频屏蔽涂料射频屏蔽涂料是一种特殊的材料，具有良好的射频屏蔽性能。
通过在设备表面或内部涂覆射频屏蔽涂料，可以有效隔离无线电频率信号的干扰。
射频屏蔽涂料的选择应考虑其屏蔽性能、耐久性和适用范围等因素。
四、射频屏蔽隔帘射频屏蔽隔帘是一种被动屏蔽装置，常用于射频实验室、医疗设备室等场景。
通过使用具有射频屏蔽性能的材料制作隔帘，可以有效隔离外部射频信号的干扰，保证实验设备和医疗设备的正常运行。
五、接地屏蔽接地屏蔽是一种常见的射频屏蔽方法，其原理是通过将设备或线路的外壳、屏蔽罩等与地线相连，将外部射频信号引入地线，从而减小信号的干扰。
良好的接地设计和接地屏蔽可以有效减少电磁干扰，提高设备的稳定性和抗干扰能力。
六、射频屏蔽橡胶射频屏蔽橡胶是一种具有良好屏蔽性能的材料，常用于制作射频屏蔽垫、垫圈等部件。
通过在设备的接口、连接部件等位置使用射频屏蔽橡胶，可以有效隔离外部射频信号的干扰，提高设备的抗干扰能力。
总结：射频屏蔽技术在现代电子领域扮演着重要的角色，不仅可以保障通信设备和系统的稳定性和可靠性，也对提高设备的抗干扰能力具有积极的作用。
结构件电磁兼容设计规范电磁屏蔽设计
结构件电磁兼容设计规范1、概述：本规范规定了结构件电磁兼容设计（主要是屏蔽和接地）的设计指标、设计原则和具体设计方法。
本规范适应于结构设计人员进行结构件的电磁兼容设计，目的是规范机电协调中电磁兼容方面的内容，指导结构设计人员正确地选择方案和进行详细设计。
下列标准包含的条文，通过在本标准中引用而构成本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GJB 1046《舰船搭接、接地、屏蔽、滤波及电缆的电磁兼容性要求和方法》GJB 1210《接地、搭接和屏蔽设计的实施》GJB/Z 25《电子设备和设施的接地搭接和屏蔽设计指南》MIL-HDBK-419 《电子设备和设施的接地搭接和屏蔽》IEC 61587-3 （草案）《第三部分： IEC 60917-... 和 IEC 60297-... 系列机箱、机柜和插箱屏蔽性能试验》《结构件分类描述优化方案及图号缩写规则》术语本规范中的专业术语符合 IEC50-161 《电磁兼容性术语》的规定。
2、设计程序要求对于有EMC 要求的项目的开发程序，在遵守部门现有的结构造型设计流程基础上，提出以下特殊的要求：所有需要考虑屏蔽的A 类项目以及产品定位为海外市场的所有项目，必须通过EMC 方案评审后才能进行详细的设计；对于 C 级以上屏蔽等级（具体级别划分见 5.1）要求的项目，方案评审时必须提交详细的 EMC 设计方案（包括屏蔽体的详细结构和具体处理措施）；对于 C 级以上屏蔽等级的项目，样机评审时必须提交屏蔽效能测试报告；除通用结构件（例如 19" 标准机柜）外，如果样机的屏蔽效能测试结果达不到设计134指标的要求，只要整机（产品）的EMC 测试中相应指标符合要求，结构件可以不要求再作优化。
3、屏蔽效能等级3.1、屏蔽效能等级的划分一般结构件的屏蔽效能分为以下六个等级，各级屏蔽效能指标规定如下：E级: 30-230 MHz 20 dB；230-1000 MHz 10 dBD 级：30-230 MHz 30 dB；230-1000 MHz 20 dBC级: 30-230 MHz 40 dB；230-1000 MHz 30 dBB 级：30-230 MHz 50 dB；230-1000 MHz 40 dBA 级：30-230 MHz 60 dB；230-1000 MHz 50 dBT级：比A级高10dB或者以上，和/或对低频磁场、1GHz以上平面波屏蔽效能有特殊需求。
工业X射线探伤机房的防护设施设计探讨
工业X射线探伤机房的防护设施设计探讨发表时间：2018-12-21T11:23:58.653Z 来源：《防护工程》2018年第28期作者：王刚赵治波[导读] 本文以现行国家标准为依据，介绍了辐射屏蔽与防护的有关内容。
山东莱芜煤矿机械有限公司山东莱芜 271100摘要：自《中华人民共和国职业病防治法》颁布实施以来，对工矿企业的建设项目进行职业病危害(放射防护)预评价和控制效果评价工作已逐步展开。
现通过对工业X射线探伤机建设项目的立项、相关工作场所和周围环境进行审查，确认该项目立项的正当性和场所选择的适宜性;对工程屏蔽设计的计算和核实，论证项目主体工程辐射防护的合理性;对工作场所安全措施的分析，论证项目建成后投入运行的可靠性。
关键词：工业X射线；屏蔽设计；防护效果前言：随着现代制造技术的发展，工业X射线探伤装置作为一种最有效的无损探伤检测设备，被广泛应用于航天、航空、机械、铸造、汽车等领域。
由于X射线具有较强的穿透性和辐射性，在使用过程中若防护不当，可能发生X射线漏射或散射，不仅会对外界环境造成外照射性污染，还会对工作场所内作业人员的身体健康造成严重伤害。
基于X射线的危险及危害性，针对X射线探伤装置的辐射屏蔽和防护研究显得尤为必要。
目前，工业X射线探伤装置的辐射防护主要通过混凝土结构或铅板屏蔽、增大与发射装置的距离、减少照射时间以及加强受照人员的管理等措施来实现。
本文以现行国家标准为依据，介绍了辐射屏蔽与防护的有关内容。
1 X射线探伤装置的概述X射线探伤装置是指包括X射线管头组装体、控制箱及连接电缆在内的对物体内部结构进行X射线摄影或断层检查的设备总称。
X射线探伤装置按照X射线发射的方向和窗口范围可分为定向式和周向式；按安装形式可分为固定式和移动式。
X射线探伤装置的工作原理主要是利用不同材料对X射线的吸收和散射作用不同而使胶片感光不一样，从而在底片上形成黑度不同的影像，并据此来判断材料内部的缺陷。
2 X射线探伤装置的辐射屏蔽设计以固定式X射线探伤装置辐射屏蔽设计为例进行说明。
放射防护学(040402Z8)医学影像专业 教学大纲
《放射防护学》教学大纲课程编号：040402Z8课程名称：《放射防护学》（Radiation Physics and Protection）课程性质：考查课学分：1学分总学时：16学时理论学时：14学时考试学时：2学时先修课程：内科学、外科学、影像诊断学、放射治疗学适用专业：医学影像专业参考教材：王鹏程主编，《放射物理与辐射防护》，人民卫生出版社，2016年版《电离辐射防护和辐射源安全的基本安全标准》GB-18871，国家标准出版社，2002年版。
一、课程在培养方案中的地位、目的和任务本课程属于医学影像专业的专业必修考查课。
通过对本门课程的学习使学生了解各种电力辐射的来源及水平，熟悉对电离辐射的防护原则、目的及对各种电离辐射的的监测及防护方法。
二、课程教学的基本要求1.掌握核物理的基本知识及辐射剂量的常用单位2.全面了解辐射防护的基本理知识3.熟悉辐射防护原则和国家现行防护标准4.掌握辐射防护的基本方法及屏蔽计算5.通过本课程的学习使学生对电离辐射职业照射和公众照射有一定的辐射防护意识和防护能力。
三、课程学时分配四、考核1.考核方式：考查2.成绩构成：理论考试成绩100%五、课程基本内容【理论课部分】第一、二章物质结构与核衰变（一）目的要求:1.了解原子及原子核结构；2.熟悉磁共振先进的医学应用；3.掌握放射性核素相关知识及临床应用。
（二）教学时数：2学时（三）教学内容：第一章物质结构第一节原子结构第二节原子核结构第三节磁共振第四节磁共振现象的医学应用第二章核衰变第一节放射性核素衰变类型第二节原子核的衰变规律第三节放射性核素衰变的统计第四节医用放射性核素的生产与制备第五节放射性核素的临床应用（四）教学方法：课堂讲授法。
（五）教学手段：多媒体+板书。
（六）自学内容：放射性核素在放射治疗中的应用第三、四、五章 X线的产生及与物质的相互作用（一）目的要求:1.了解X线的产生；2.掌握在X线与物质的相互作用；3.熟悉X线在物质中的衰减。
电磁屏蔽基本原理
电磁屏蔽基本原理在电子设备及电子产品中，电磁干扰（Electromagnetic Interference）能量通过传导性耦合和辐射性耦合来进行传输。
为满足电磁兼容性要求，对传导性耦合需采用滤波技术，即采用EMI滤波器件加以抑制；对辐射性耦合则需采用屏蔽技术加以抑制。
在当前电磁频谱日趋密集、单位体积内电磁功率密度急剧增加、高低电平器件或设备大量混合使用等因素而导致设备及系统电磁环境日益恶化的情况下，其重要性就显得更为突出。
屏蔽是通过由金属制成的壳、盒、板等屏蔽体，将电磁波局限于某一区域内的一种方法。
由于辐射源分为近区的电场源、磁场源和远区的平面波，因此屏蔽体的屏蔽性能依据辐射源的不同，在材料选择、结构形状和对孔缝泄漏控制等方面都有所不同。
在设计中要达到所需的屏蔽性能，则需首先确定辐射源，明确频率范围，再根据各个频段的典型泄漏结构，确定控制要素，进而选择恰当的屏蔽材料，设计屏蔽壳体。
屏蔽原理电屏蔽的实质是减小两个设备（或两个电路、组件、元件）间电场感应的影响。
电屏蔽的原理是在保证良好接地的条件下，将干扰源所产生的干扰终止于由良导体制成的屏蔽体。
因此，接地良好及选择良导体做为屏蔽体是电屏蔽能否起作用的两个关键因素。
磁屏蔽的原理是由屏蔽体对干扰磁场提供低磁阻的磁通路，从而对干扰磁场进行分流，因而选择钢、铁、坡莫合金等高磁导率的材料和设计盒、壳等封闭壳体成为磁屏蔽的两个关键因素。
电磁屏蔽的原理是由金属屏蔽体通过对电磁波的反射和吸收来屏蔽辐射干扰源的远区场，即同时屏蔽场源所产生的电场和磁场分量。
由于随着频率的增高，波长变得与屏蔽体上孔缝的尺寸相当，从而导致屏蔽体的孔缝泄漏成为电磁屏蔽最关键的控制要素。
屏蔽效能屏蔽体对辐射干扰的抑制能力用屏蔽效能SE（Shielding Effectiveness）来衡量，屏蔽效能的定义:没有屏蔽体时，从辐射干扰源传输到空间某一点(P)的场强 1（ 1）和加入屏蔽体后，辐射干扰源传输到空间同一点(P)的场强 2（ 2）之比，用dB（分贝）表示。
如何进行屏蔽
电磁兼容的技术
• 使设备达到电磁兼容状态的技术有哪些？ 为了使设备或系统达到电磁兼容状态，通常应用印制电路板
设计、屏蔽机壳、电源线滤波、信号线滤波Байду номын сангаас接地、电缆设计等 技术。 做电磁兼容设计时有那些文献资源可以利用？
国外在电磁兼容设计方面有许多手册可以参考，国内除了一 些国外设计规范的中文译本外，还有“电磁兼容工程设计手册”。 如果要系统地学习电磁兼容知识，可以参考“电磁兼容原理”。 另外北京瑞特电子技术公司编辑的《电磁兼容与电磁干扰抑制技 术》刊物，提供了实用而新颖的内容。
GB/T 17626.4–1998 抗扰度试验
电磁兼容 试验和测量技术 电快速瞬变脉冲群
GB/T 17626.5–1998 度试验
电磁兼容 试验和测量技术 浪涌（冲击）抗扰
GB/T 17626.6–1998 骚扰抗扰度试验
电磁兼容 试验和测量技术 射频场感应的传导
GB/T 17626.11–1998
辐射电磁能量干扰：机理可以由法拉第定律来解释。这个定律表明 当一个变化的电场作用于一个导体时，在这个导体上会感应出电 流。这个电流与工作电流无关，但是电路会象与工作电流一样来 接收这个电流并发生响应。换句话说，随机的射频信号能够使设 备（接收机）性能恶化。大规模集成电路芯片较低的供电电压降 低了内部噪声门限，而它们精细的几何尺寸的较低的电平下就受 到电弧损坏，降低了电磁干扰的阈值。它们更快的同步操作产生 更尖的电流脉冲，这会带来从Ｉ／Ｏ端口产生宽带发射的问题。 一般来说，高速数字电路比统的模拟电路产生更多的干扰
开阔测试
• 这种测试也可以在半无反射室中进行，但一个合适的测试室其尺寸和成 本都是可观的。大多数辐射测试是在开阔场中进行，开阔场是精心选择 的，其电磁背景很低，周围没有反射物，如建筑物。图１－４是开阔场 的示意图。
Γ射线探伤机辐射屏蔽规范
Γ射线探伤机辐射屏蔽规范篇一：现场射线探伤作业安全防护管理规定现场射线探伤作业安全防护管理规定1. 目的加强现场射线探伤的安全防护管理，防止误照射，减少不必要的辐射。
2. 适用范围适用于现场射线探伤作业全过程。
适用于参与射线探伤的所有人员，及附近可能受到辐射的其他人员。
适用于我厂所有的射线探伤装置，目前拥有6台X射线探伤机。
3. 要求3.1 射线探伤操作人员必须持有《辐射安全与防护培训合格证》，并在有效期内。
3.2 每台射线探伤机应配备2名及以上操作人员，和1名及以上监护人员。
3.3 探伤作业地点应设置安全防护区，防护区半径依照时间、距离、屏蔽三要素进行估算，使防护区边界的辐射剂量不超过2.5μSv/h。
为尽量降低周围人员受到的辐射剂量，可将估算距离乘以2作为实际防护区半径。
3.4 办理《射线探伤工作票》，告知探伤作业所在地的值班长或当班管理人员：探伤时间、作业地点、、安全区范围。
3.5 探伤作业前，沿安全防护区边界拉起警戒带，楼梯口、人行通道等可能有人经过的路径上设置明显的警告标志，作业现场要设置醒目的《探伤作业安全责任承诺》，注明辐射安全责任人姓名、和必要的辐射安全防护措施。
3.6 探伤作业时，操作人员必须配戴个人热释光剂量计，携带个人剂量报警仪。
监护人员负责警戒主要出入口，沿安全防护区边界测定辐射剂量，并记录。
3.7 探伤作业后，告知值班长或当班管理人员作业结束，清理探伤作业区域，做到“工完料净场地清”。
4 射线探伤机的领取、归还应登记台账，质检部定期核对台账与实物（每周至少一次）。
5 原则上，现场射线探伤作业时间为凌晨1:00到4:00之间，若作业时间增加或变动，应经公司安全管理部、作业地点管理单位同意后方可实施。
6 移动探伤作业应有5台及以上探伤装置，禁止使用超过10年的探伤装置。
4. 说明a) 本规定由质检部制订，并由质检部负责解释。
b) 本规定自颁布之日起生效。
篇二：关于γ射线探伤装置的辐射安全要求《关于γ射线探伤装置的辐射安全要求》环发〔2007〕8号关于印发《关于γ射线探伤装置的辐射安全要求》的通知各省、自治区、直辖市环境保护局（厅）：为加强对我国γ射线探伤辐射安全和防护工作的监督管理，促进γ射线探伤行业的健康发展，我局组织制定了《关于γ射线探伤装置的辐射安全要求》（以下简称《要求》），现予发布执行。
电磁屏蔽方案
四、电磁屏蔽措施
1.屏蔽材料选择：
-选择符合国家标准的电磁屏蔽材料，如金属板、金属网、吸波材料等；
-根据电磁辐射源的特点，选用合适的屏蔽材料，提高屏蔽效果。
2.屏蔽设计：
-针对不同电磁辐射源，采用针对性的屏蔽设计，确保屏蔽效果；
-优化屏蔽结构，降低屏蔽成本；
2.满足电磁环境保护标准，提升电磁环境质量；
3.优化屏蔽方案，提高屏蔽效果和经济效益；
4.强化电磁防护意识，普及电磁防护知识。
三、现状评估
1.电磁辐射源识别：通信基站、高压输电线路、变电站、电子产品等为主要电磁辐射源；
2.现有屏蔽措施：部分设备采用屏蔽壳体、屏蔽网等，但存在屏蔽效果不佳、维护不到位等问题；
5.建立健全长效监管机制，确保电磁环境持续改善。
六、总结
本电磁屏蔽方案旨在为特定场所和设备提供科学、合理的电磁防护措施，降低电磁辐射对人类健康的影响。通过严谨的屏蔽材料选择、精细的屏蔽设计、严格的施工与验收、动态的监测评估以及持续的培训宣传，全面提升电磁环境质量。同时，加强方案实施与监管，确保电磁屏蔽效果得到有效落实，为我国电磁环境保护工作贡献力量。
电磁屏蔽方案
第1篇
电磁屏蔽方案
一、背景
随着电子设备在日常生活和工作中的广泛应用，电磁波污染问题日益严重，对人们的生活质量及健康造成潜在威胁。为降低电磁辐射对人体的影响，保障人民群众的生命安全和身体健康，依据《中华人民共和国环境保护法》、《电磁辐射防护规定》等国家法律法规，特制定本电磁屏蔽方案。
二、目标
5.对发现的问题及时进行整改，确保电磁屏蔽效果。
六、总结
本电磁屏蔽方案旨在降低电磁辐射对人民群众的危害，提高电磁环境质量。通过选用合适的屏蔽材料、优化屏蔽设计、严格屏蔽施工、加强检测评估和人员培训等措施，确保电磁屏蔽效果。同时，加强对方案实施过程的监督，确保各项措施落到实处。希望通过本方案的实施，为我国电磁辐射防护工作作出贡献。
电离辐射防护
剂量限值是不允许接受剂量的下限 ， 而不是允许接受剂量的上限。
如果以规定的剂量限值20mSv/年方 式工作，对于整个工作期间从18岁到65 岁，超额癌症的机会是1/1000。
关于放射工作场所分区
按GB18871中规定，将放射性工作场所划分为控制区和 监督区进行管理：
控制区：需要采取专门防护手段或安全措施。应当设置实体屏蔽。在控 制区进出口处和控制区内相应位置设立醒目的标准辐射危险警示标志； 制定在控制区的职业防护与安全操作规则和程序；进入控制区工作应当 持有许可证而且入口处的门有安全联锁，以限制受照人员数。
个体敏感性差异
人体各组织的放射敏感性以形态学损伤为衡量标准分 为：高度敏感组织（淋巴、胸腺、骨髓、胃肠上皮、 性腺、胚胎）、中度敏感组织（角膜、晶状体、结膜、 内皮细胞、皮肤上皮、唾液腺、肾、肝、肺组织的上 皮细胞）、轻度敏感组织（中枢神经系统、内分泌腺、 心脏）、不敏感组织（肌肉、软骨和骨组织、结缔组 织）。
监督区：监督区内不需要采取专门的防护措施和作出安全规定，但是该 区域的职业照射条件却需要处于经常监督下。根据需要，在监督区出入 口处适当位置设立辐射危害警示标志；定期审查该区域的工作条件，以 确定是否需要采取防护措施和作出安全规定，或更改监督区边界。
三、外照射防护
体外辐射源对人体的照射，称为外照射。 能够引起外照射的电离辐射源主要包括：①
随机性效应的特点
不存在“剂量阈值”，效应的发生率与接受的 剂量有关，接受的剂量越大，发病率越高；
严重程度与接受的剂量无关； 主要表现为癌症发病率的增加与遗传性疾病。
1.致癌效应
(1)辐射致癌危险
辐射致癌效应危险系数（10-2Sv-1)
受照人群
新建高放射性水平核设施的辐射屏蔽
新建高放射性水平核设施的辐射屏蔽摘要：γ辐射剂量计算是为辐射防护提供设计输入数据，判定屏蔽材料选择是否满足人员和公众辐射防护要求。
本文介绍了某新建高放射性水平核设施的辐射防护屏蔽设计计算，为了确保某设施内的辐射剂量率处于设计要求的范围内，采用体积较小的密封放射源代替高放射性水平源项及开展验证工作，有效确定了防护屏蔽的状态，同时避免操作真实源项造成可能存在的放射性污染扩散；有效验证了某新建核设施的施工、设备安装过程中是否存在的缺陷、泄露或者散射等屏蔽缺陷。
关键词：典型；辐射屏蔽计算；验证0引言在国内外核技术应用和核设施中，存在大量γ放射性核素，γ放射性核素会发出一定能量的γ射线。
人员接触后，会产生受照剂量，在不采取辐射防护措施的情况下，一旦超过限值，可能对人员产生辐射损伤。
在已建成的核技术运用设施和核设施，通常设置有固定式或者便携式γ剂量测量设备，用于监测工作现场γ剂量率，根据监测数据确定工作人员辐射防护措施，确保工作人员辐射安全。
但新建的核技术运用设施和核设施，需要通过新建设施内的源项进行γ剂量理论计算，计算结果作为设计输入，进行辐射防护屏蔽设计，确保设施运行过程中工作人员辐射安全。
目前国内外γ辐射剂量计算多数采用蒙卡计算，某新建高放射性水平核设施，根据源项数据，采用QAD-CGA程序进行了γ射线屏蔽计算，并采用计算机软件模拟的方式开展了某设施的屏蔽设计。
为了确保某设施内的辐射剂量率处于设计要求的范围内，保证运行人员安全。
在热投料（投入放射性源项）前，对某设施周围的人员活动房间进行测量，验证是否符合辐射防护屏蔽设计是有必要的。
通过屏蔽性能测试，厂房的施工、设备安装过程中是否存在的缺陷、泄露或者散射等屏蔽热点。
通过测试如发现存在缺陷，针对问题及时进行整改，满足辐射防护要求，保障热试验与生产的工作人员的辐射安全与健康，保护环境及公众安全。
按照屏蔽设计原理，相应验证工作是测量出屏蔽后的剂量率。
因为设施后续操作辐射源项复杂，如果采用真实辐射源直接开展辐射源验证，一旦出现问题，不但事故难以处理，补救难以开展，事故辐射污染还会扩散并污染设施及外围，造成难以估计的问题。
EJ380-1989开放型放射性物质实验室辐射防护设计规范
F 70EJ 380-1989开放型放射性物质实验室辐射防护设计规范1989-03-24发布1989-10-01实施中国核工业总公司发布附加说明：本标准由中国核工业总公司安防环保卫生部提出。
本标准由中国核工业总公司第二研究设计院负责起草。
本标准主要起草人：孙维奇、范深根。
1 主题内容与适用范围本标准规定了开放型放射性物质实验室（以下简称开放型实验室）设计中的辐射防护要求，目的在于从设计上保障工作人员及附近居民的健康和安全及保护环境。
本标准适用于放射性同位素生产及应用开放型放射性物质实验室辐射防护设计，也可供已建成单位在扩建和改建中参照使用。
本标准不适用于乏燃料后处理厂和铀矿冶金系统实验室的辐射防护设计。
2 引用标准GB 8703 辐射防护规定GB 4792 放射卫生防护基本标准GB 11806 放射性物质安全运输规定EJJ 6 加工处理裂度材料临界安全规定3 术语3.1 开放型实验室指由一个或多个处理非密封的放射性物质的实验室，实验室内设有热室、屏蔽工作箱、手套箱和通风柜等设备，还有为实验室正常运行所需的各种辅助设施。
3.2 开放性放射性工作指非密封放射性工作，即在箱室或工作台上正常操作工作中，有可能引起工作场所和周围环境污染的工作。
3.3 开放型实验室分区为控制污染，在设计上把实验室内分成数个区域，不同区域的设计要求不同。
3.4 白区（一区）该区为实验室内不从事放射性工作的区域，一般情况下，该区无放射性污染。
白区包括：办公室、会议室、休息室、“冷”工作间（如试剂、药品间），“冷”实验室等。
3.5 绿区（二区）实验室内从事隔离操作放射性物质的工作区，事故时可能出现污染，但能及时发现和清除。
绿区包括：热室、屏蔽工作箱、手套箱的操作房间或存有密封容器的房间。
3.6 橙区（三区）实验室内工作人员不经常停留的区域，只有在进行去污、检修和取样等工作时才进入。
该区在正常运行时也会出现污染，污染一般能清除。
橙区包括：热室、屏蔽工作箱、手套箱的检修区、放射性污染物暂3.7 红区（四区）实验室内放射性物质所在的区域，操作时外照射很强，空气污染严重。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二部分 辐射防护的方法辐射对人体的照射方式有外照射和内照射两种。
体外辐射源对人体的照射称为外照射，进入人体的放射性同位素对人体的照射，称为内照射。
外照射的基本防护原则是，缩短照射时间、加大人员与辐射源的距离和进行适当的屏蔽。
内照射防护最根本的方法是尽量减少放射性物质进入体内的机会。
例如制定合理的卫生管理制度，通风，密闭存放和操作，个人防护等等。
第一节 X 或γ射线的外照射防护与X 、γ射线相关的辐射源有：X 射线机、加速器X 射线源和放射性核素。
X 射线机的工作电压通常低于400kV ，电子加速器产生的高能X 射线一般为2~30MeV 。
放射性核素产生的X 或γ射线一般在几keV 到几MeV 之间。
1．1 X 或γ辐射源的剂量计算1、 X 射线机X 射线机的发射率常数δX 定义为：当管电流为1mA 时，距离阳极靶1m 处，由初级射线束产生的空气比释动能率，其单位是mGy ⋅m 2⋅mA -1⋅min -1。
发射率常数δX 与X 射线管类型、管电压及其电压波形、靶的材料和形状、以及过滤片的材料和厚度等因素有关。
准确的发射率常数应通过实验测量得出。
准确度要求不高时，也可查手册中的发射率常数曲线来近似估计。
空气比释动能率.K a 可近似按下式计算： 式中，r 0=1m ；I 是管电流，单位是mA ；.K a 的单位是mGy ⋅min -1。
例1：为某患者做X 射线拍片，设X 射线管钨靶离患者0.75m ，曝光时间0.6s 。
已知管电压为90kV 、管电流50mA ，出口处过滤片为2mm 铝。
试估算患者表面所在处的吸收剂量（忽略人身的散射影响）。
解：查得该条件下，发射率常数δX 为7.8 mGy ⋅m 2⋅mA -1⋅min -1，由公式（2．1）计算.K a 为693 mGy ⋅min -1，空气比释动能为6.93 mGy 。
吸收剂量值近似等于空气比释动能值，为6.93 mGy 。
2、 加速器X 射线源由加速器输出的电子束产生的X 射线源的发射率，同电子能量、束流强度、靶物质的原子序数以及靶的厚度等因素有关，并随出射角度而异。
一般，当电子能量低于1MeV 时，最大发射率方向倾向于与电子束入射方向垂直；随着电子能量增高，最大发射率方向越来越偏向入射电子束方向。
加速器X 射线的发射率常数δa 定义为，将X 射线源看成点源，单位束流（1mA ）在标准距离1m 处所形成的吸收剂量指数率，其单位是Gy ⋅m 2⋅mA -1⋅min -1。
当电子束入射到低Z 厚靶材料上时，向垂直方向和向前方向出射的X 射线的发射率常数δa '，可以利用对于高Z 厚靶的δa 值乘以表2.1中给出的修正因子给予粗略地估计。
20)/(r r I K X a δ= （2．1）表2.1 近似估计低Z 靶或结构材料的X 射线发射率所用的修正因子根据加速器X 射线的发射率常数δa 定义，可以用下列公式计算距离靶r 处的吸收剂量指数率.D I :.D I =I δa /r 2 （2.2）例2：假定能量为3MeV 、流强为2mA 、直径为1cm 的电子束轰击高Z （钨）厚靶。
计算与靶距离00方向，5m ；900方向，4m 处的吸收剂量指数率。
若该靶换成铁靶，上述两点处的吸收剂量指数率又为多少？解：由图2.1查得，能量为3MeV 的电子束在00方向和900方向上的发射率常数分别为δa ，0=11 Gy ⋅m 2⋅mA -1⋅min -1和δa ，90=3.0Gy ⋅m 2⋅mA -1⋅min -1。
于是，由公式（2.2），分别得00方向和900方向上的吸收剂量指数率为0.88 Gy ⋅min -1和0.38 Gy ⋅min -1。
图2.1 电子束垂直投射高Z （>73）厚靶上产生的X 射线发射率常数查表2.1，对铁靶在00方向和900方向上的修正因子分别为0.7和0.5，因此，相应的00方向和900方向上的吸收剂量指数率为0.62 Gy ⋅min -1和0.19 Gy ⋅min -1。
3、 γ放射性同位素源γ放射性同位素源在空气中某点的空气比释动能率，取决于光子能量、源的活度、源的形状以及与源的距离。
当参考点与源的距离远大于源的大小时，辐射源可近似为点源处理。
空气比释动能率常数ΓK 定义为，单位活度（1Bq ）的放射性同位素源在标准距离1m 处所形成的空气比释动能率，其单位是Gy ⋅m 2⋅ Bq -1⋅s -1。
根据定义，活度为A （Bq ）的γ点源，距离为r （m ）的位置的空气比释动能率.K a 为 例3：求距离100Ci 的60Co 点源2米处的空气比释动能率？解：查表得60Co 源的空气比释动能率常数ΓK为8.67⨯10-17 Gy ⋅m 2⋅ Bq -1⋅s -1，代入公式（2.3）得，.K a =3.7⨯1012⨯8.67⨯10-17/22 Gy ⋅s -1=0.289 Gy/h 。
2/r A K K a Γ= （2.3）1．2 X 、γ射线在物质中的减弱规律X 或γ辐射在穿过物质时，其束流强度将遵循指数规律逐渐减弱。
对于窄束辐射，存在以下关系式：I(d) = I 0 e -μd （2.4）其中I(d)为穿过厚度为d 的物质后的辐射强度，I 0为辐射进入物质前的强度，μ为吸收体的线性吸收系数。
μ的单位是cm -1，d 的单位是cm 。
在宽束辐射情况下，光子和吸收物体间的多次康普顿散射可以导致观测点的辐射强度增加，需引入累积因子B 对多次散射的影响作简单的倍数修正。
此时，公式（2.4）应改换为：I(d) = BI 0e -μd （2.5）式中累积因子B 的大小取决于入射光子能量、吸收体、准直条件等因素。
屏蔽计算中使用半减弱厚度∆1/2和十倍减弱厚度∆1/10来定义将入射γ光子数（注量率或照射量率等）减弱一半或十分之一所需的屏蔽层厚度。
但是，给定辐射在屏蔽介质中的∆1/2和∆1/10值并不是一个常数，而是随着减弱倍数的增加而略有变化。
当辐射穿过一定厚度的物质层后，存在一个平衡的∆1/2和∆1/10值。
该值可用于对已经有一定程度衰减的辐射束的屏蔽能力和屏蔽厚度的近似估算。
表2.2 列出60Co 源γ辐射的宽束的平衡∆1/2和∆1/10值，表2.2 60Co 源γ辐射的宽束平衡Δ1/2和Δ1/10值用以屏蔽X 或γ射线的材料种类很多。
常用的屏蔽材料有铅、铁、混凝土、水等。
砖、砂石、泥土由于在建筑上的广泛使用，客观上也起到屏蔽一部分射线的作用。
另外，为了减少总重量和减小体积，可以选择一些高密度材料如钨、铀等作局部屏蔽。
1．3 屏蔽计算屏蔽防护的目的在于：设置足够的厚度的屏蔽层，使所关心的一点（以下称参考点）处由于各种辐射源造成的当量剂量指数率的总和，不超过事先规定的控制水平。
1、 X 射线机例4：一台X 射线机，管电压250kV ，管电流30mA ，每周工作5天，每天工作4小时，参考点位于X 射线前方（居留因子q=1），它与靶之间的距离为2米。
试计算初级混凝土屏蔽墙为多少？假设束定向因子u=1/4，.H L,W =3⨯10-1mSv ⋅周-1。
解：因W=30⨯5⨯4⨯60=36000 mA ⋅min ⋅周-1，故有效工作负荷，Wuq=9⨯103mA ⋅min ⋅周-1。
由此得透射系数ζ， 查宽束X 射线对混凝土的透射系数图，与透射系数1.33⨯10-4mSv ⋅m 2 mA -1⋅min -1对应的混凝土厚度为44cm 。
上述在X 射线机前方，与初级X 射线正对的屏蔽层称为初级屏蔽层（或主屏蔽层）。
由11243212,min 1033.11092103----⋅⋅⋅⨯=⨯⨯⨯=⋅=mA m mSv Wuq r H pW L ζ计算可知。
本题的初级屏蔽层厚度为44cm 。
对医用X 射线机，除考虑初级X 射线外，从X 射线机机头防护外壳泄漏的辐射和初级X 射线在病人身上产生的散射辐射，对X 射线机两侧的人体也可产生照射。
对这种次级照射的防护分别对应于泄漏射线和散射线，相应的屏蔽层称为次级屏蔽层。
对于例6，经计算，某典型情况下防护泄漏射线需24cm 混凝土墙，防护病人身体的散射线需30cm 混凝土墙。
两者一起，在X 射线侧面次级屏蔽层的最终厚度为32.8cm 。
增加的2.8cm 是250kV X 射线在混凝土中的半减弱厚度。
2、 加速器X 射线源的屏蔽计算在加速器装置中，电子束射到靶上产生的X 射线，称为初级X 射线。
下面分两种情况讨论有关的屏蔽计算方法。
（1） 沿入射电子方向发射的初级X 射线的屏蔽计算设ηX 是00方向上的X 射线在屏蔽层中的透射比。
则屏蔽要求可以写成下列形式：式中，.H I,r (d)是经过厚度为d 的屏蔽层后，在参考点上初级X 射线束的当量剂量指数率；.H L,h 是在参考点上的当量剂量指数率的控制水平；δa 是加速器X 射线的发射率常数；I 是电子束流强；q 是参考点所在区域的居留因子。
例5：一台电子直线加速器，被加速的电子能量为10MeV ，平均束流强度为0.2mA 。
计算防护00方向X 射线所需的混凝土屏蔽层厚度。
设靶与位于屏蔽层后的参考点距离r 为7米，且屏蔽层外是属非控制区（q=1/4），又设参考点上的当量剂量率的控制水平.H L,h 为7.5 μGy/h 。
解：查得10MeV 00方向上X 射线发射率常数δa （00）为450 Gy ⋅m 2 mA -1⋅min -1。
则计算透射比ηX 为，设K 为相应的减弱倍数，K=1/η，该题中计算K=3.7⨯106。
可以用三种方法得到相应的混凝土厚度。
A ． 由透射比ηX 查有关附图，得10MeV 时与透射比为2.7⨯10-7相应的混凝土厚度为2.55m 。
B ． 由E=10MeV ，K=3.7⨯106查有关附表，得2.58m 。
C ． 由十倍减弱厚度∆1/10，对于10MeV X 射线，查图得∆1/10，1=0.41m ，∆1/10，e =0.39m 。
计算n=lg(1/η)=6.57，则d=0.41+0.39⨯5.57=2.58m 。
上面∆1/10，1是靠近辐射源的第一个十倍减弱厚度，∆1/10，e 是第一个十倍减弱厚度之后的十倍减弱厚度，其值近似为常数，即所谓平衡十倍减弱厚度。
（2） 沿与电子束入射方向为900的初级X 射线的屏蔽计算屏蔽900方向上的初级X 射线束屏蔽层厚度可以采用与00方向上类似的计算方法，但需注意两点：① 取900方向上X 射线发射率常数δa （900）② 计算出透射比η后，由于加速器产生的X 射线在900方向的能量与00方向上的不同，h L x a r I H rq I d H ,2,)( ≤⋅⋅⋅=ηδ741260107.24502.0607105.7)0(--⨯=⨯⨯⨯⨯⨯≤X η（2.6）需查相应方向上的等效入射电子能量E'，然后，再根据E'得到有关的屏蔽厚度。
