燃气泄漏报警器反馈线路接线讲解
室内煤气和天然气泄漏报警装置
室内煤气和天然气泄漏报警装置全国燃气行业进展迅猛，液化气、天然气、煤气等都市燃气作为清洁能源已在工商业和城镇居民用户中得到广泛应用，专门是随着〝西气东输〞工程的快速进展，燃气行业进展潜力庞大。
然而随着燃气的广泛应用，由于燃气泄漏所引发的爆炸、中毒和火灾事故也时有发生，这在某种程度上增加了都市的不安全和不稳固因素。
为了使燃气更好地造福于民，造福于社会，减少并杜绝各种因燃气泄漏而引发的爆炸及火灾事故，各燃气使用单位及居民用户选择一种适合的室内煤气泄露报警器实为必要之举。
燃气报警器的核心是气体传感器及单片机。
当气体传感器遇到燃气时，传感器电阻随燃气浓度而变化，随之产生电信号，供燃气报警器后级线路处理。
通过电子线路处理变成浓度成比例变化的电压信号，由线性电路加以补偿，使信号线性化，经微机处理、逻辑分析，输出各种操纵信号，即当燃气浓度达到报警设定值时，燃气报警器发出声光报警信号并可显示燃气浓度或启动外部联运设备。
本文正是通过分析目前燃气报警器的现状，设计制作室内故障监测报警系统，保证人们的生命财产安。
关键词：煤气报警；煤气泄漏；传感器；监测THE DESIGN OF ALARM FOR GAS LEAKINGABSTRACTThe rapid development of the national gas industry, liquefied gas, natural gas, coal gas and other city gas as a clean energy business and urban residents in users has been widely used, and gas industry has great potential.But with the extensive use of gas, due to gas leak caused an explosion, poisoning and fire accidents have also occ- urred to some extent, increased the city's insecurity and instability. In order for gas to better benefit the people, the benefit of the community, to reduce and eliminate all due to gas leak caused the explosion and fire, the gas unit and residential customers use to select a suitable indoor gas leak alarm is actually necessary move. Gas sensor is the core of combustible gas. When the gas face gas sensor, the sensor resistance change with gas concentration, the resulting electrical signal for processing of combustible gas line after the class. After dealing with electronic circuit into a voltage proportional to the concentration change signal to be compensated by the linear circuit, the signal linearization, by computer processing, logical analysis, the output of various control signals, that is, when the gas concentration alarm set value , combustible gas audible alarm signal can display gas concentration or start an external transport equipment.It is through this analysis of the current status of combustible gas, indoor design fault monitoring alarm system to protect people's lives and property.Key words:Gas Leak;Gas Alarm;Sensor;Monitoring名目1绪论 (1)1.1 课题背景及目的 (1)1.2 国内外研究状况 (2)1.3 设计内容及研究方法 (2)2 系统方案及模块设计 (4)2.1 设计思路 (4)2.2 设计框图 (4)2.3 系统模块设计 (5)2.3.1气体浓度检测模块 (5)2.3.2温度检测与显示模块 (7)2.3.3主操纵模块 (10)2.3.4 声光报警模块 (11)3 硬件电路设计 (12)3.1 气体检测模块的设计 (12)3.2 温度检测及显示模块的设计 (12)3.3 单片机模块的设计 (18)3.4 声光报警模块的设计 (18)4 程序设计 (19)4.1 温度采集部分程序设计 (21)4.2 显示部分程序设计： (22)4.3 主函数程序设计： (23)4.4 中断函数设计 (24)总结参考文献 (26)致谢 (27)附录A (28)附录B (33)附件11 绪论1.1 课题背景及目的随着国家经济的提高，现代化、智能化的多功能建筑越来越多，对建筑的防火安全设计要求也越来越高。
瑞安系列燃气泄漏报警器使用说明书
瑞安系列燃气泄漏报警器使用说明书一、产品介绍瑞安系列民用燃气泄漏报警器是我公司最新研制开发的国家专利产品。
本产品综合了目前国内各厂家所生产的报警器之特长，克服了漏报、误报等不足，可避免因可燃气体泄漏引起的中毒、爆炸、火灾等人身伤亡、财产损失事故的发生。
二、工作程序接通220V交流电源，此时电源指示灯亮，黄色指示灯闪亮,约2分钟，黄色指示灯熄灭，表明预热结束，开始对环境进行监测，此时安全阀处于开通状态，当有燃气泄漏达到报警浓度时，报警器红灯亮，蜂鸣器开始鸣音报警，同时使安全阀关闭，截断气源；当室内燃气浓度低于报警浓度时，红灯灭，报警声止，待漏气故障排除后，将安全阀上端手柄向上提起，使安全阀处于开通状态，恢复供气，报警器重新对环境实施监控。
三、主要技术指标1. 电源交流220V 50Hz2. 功耗监控状态≤1.5W报警状态≤3W3. 报警音量≥70dB4. 响应时间≤30s5. 恢复时间≤40s6. 使用温度-10℃~50℃7. 使用湿度≤90%R.H8. 报警浓度天然气（甲烷）0.1%~1%液化石油气（丙烷）0.1%~0.5%人工煤气（CO）0.06%~0.25%四、安装要求将报警器与燃气具安装在同一房间，若使用天然气或人工煤气，报警器安装高度距天花板30cm左右；若使用液化石油气，报警器应安装在距地面30cm处，报警器离燃气具水平距离不宜超过4m,不可与灶具安装在同一垂直位置。
五、报警器安装示意图五、注意事项1、报警器报警后，安全阀会自动关闭，若用气须提起安全阀上方手柄。
2、不可将报警器垂直安装于灶具上方。
3、不可自行拆卸器件或使用高浓度气体检验本机。
4、本产品不能在含有腐蚀性气体的环境中使用。
5、本公司产品半年内免费维修，终生服务。
公司：济南瑞安仪表有限公司地址：济南市历城区华龙路创新大厦电话：*************传真：*************网址：E-mail：****************财务部工作总结、分析及计划报告范文[财务部工作总结、分析及计划报告范文]务部工作总结、分析及计划报告范文2009-12-10 10：25读者上传【大中小】【打印】【我要纠错】在上级财务部门的业务指导下，以年初支公司提出的工作思路为指导，以提高企业效益为核心，以增强企业综合竞争力为目标，以成本治理和资金治理为重点，全面落实预算治理，强基础，抓规范，实现了全年业务制度规范化，经营治理科学化，企业效益最大化，有力地推动了支公司财务治理水平的进一步提高，充分发挥了财务治理在企业治理中的核心作用，财务部工作总结、分析及计划报告范文。
燃气报警器控制箱线路接法
燃气报警器控制箱内线路接法
步骤一：接电源端线
220V电源线与控制箱电源端左零右火下接地连接。
步骤二：接220V电磁切断阀线
接220V电磁切断阀分别连接至电源端零线端口、地线端口，然后连接联动1端NO常闭端口，最后由电源线火线端口引出的跳线（火线）与联动1端中间的com公共端口相连。
步骤三：接24V电磁切断阀线
将24V电磁切断阀一端连接至信号源端GND端口，另一端连接至联动2端常闭端口NO，再将信号源端24V电源端口引出一条跳线连接至联动2端com公共端口。
步骤四：接燃气探头线
将燃气探头的S1、S2、GND、24V与燃气报警器控制箱内的信号源端S1、S2、GND、24V对应相连（多探头连接时可与首探头各端口相连，或与信号源各端口对应相连）。
当出现故障时，按燃气报警器控制箱门上的“复位+5次功能一+复位”即可。

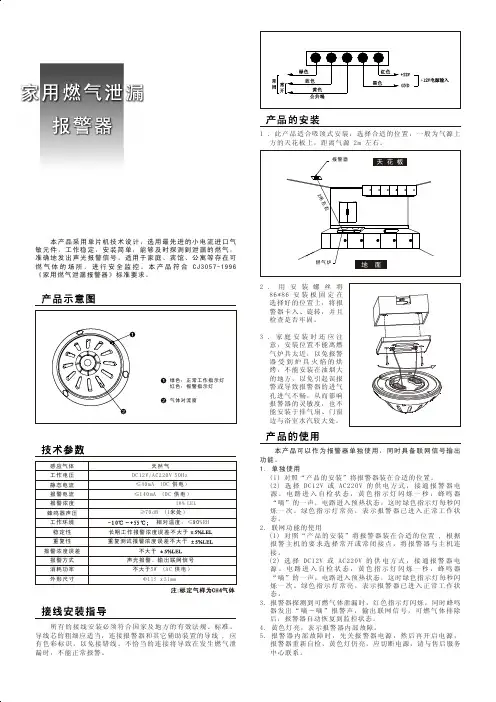

家用燃气泄露报警器 说明书
本产品采用单片机技术设计，选用最先进的小电流进口气敏元件，工作稳定，安装简单，能够及时探测到泄漏的燃气，准确地发出声光报警信号。
适用于家庭、宾馆、公寓等存在可燃气泄漏报警器安装完毕后，可用打火机以不点火的方式，在距气体对流窗5cm左右的距离向周围释放一些气体来检验报警器报警或作为系统联网调试时测试用，报警器报警时会有联网信号（开关量）输出，可作为各种安防报警主机的防区输入。
不要过多的用燃气频繁试验，这样做会降低气敏元件的灵敏度。
燃气的报警浓度根据CJ3057-1996标准中所规定的值进行设定。
当环境空气中可燃气体浓度低于报警设定值时，报警器会自动停止报警，恢复到监控状态。
燃气泄漏报警器长时间的使用，气体对流窗处会有一些油污粘附，影响感气灵敏度。
建议用户每三个月（或视污染情况）用刷子混合少量清洁剂将气体对流窗周围清洗，切勿使清洗液进入机体内，清洗后重新对产品进行测试。
当环境空气中可燃气体浓度值达到或超过报警设定浓度值时，报警器会进入持续报警状态，这时应：1.立即关闭管道阀门。
2.立即打开窗户使室内空气流通。
3.熄灭所有火源，避免使用一切能产生火花的物品（如开打火机、划火柴等）。
4.避免开关各种电器。
5.检查气体泄漏原因，并及时通知相关部门及相关专业人员处理。
经检查如果报警器为误报，则用户应检查报警器的安装位置是否合适。
红灯闪烁 表示燃气泄漏绿灯闪烁 表示正在激活内部传感器绿灯常亮 表示正常工作状态黄灯常亮 表示报警器内部故障1.本产品必须有正确的连线和正确的电源供电无论任何原因失去电源，报警器将无法工作。
2.本产品必须按照说明书的要求定期维护。
3.报警器不可能寿命无限，应每半年测试一次，发现失效必须尽快维修或更换。
4.本产品可以减少事故的发生，但不能确保万无一失。
为了您的安全，除了正确使用本产品外，在日常生活中还应提高警惕，加强安全防患意识。
可燃气体报警器接线规格、气体探测器安装规范以及接线规格
可燃气体报警器接线规格、气体探测器安装
规范以及接线规格
概括、总结可燃气体探测器安装规范以及接线规格要求：
1 可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。
2 可燃气体检测探头用于大面积气体检测时可采用10～12平方米一个探头布置(或3-5米为半径的圆)，也可达到检测报警效果。
3 可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
4 可燃气体检测探头安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装;检测液化石油气等比重大于空气的气体时，采用距地面
1.5～2米左右(或距地30公分的高度)安装。
5 可燃气体检测探头布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。
6 可燃气体检测探头现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，要达到防爆要求。
7 可燃气体检测探头安装时应传感器朝下固定。
8 可燃气体检测探头应在断电情况下接线，确定接线正确后通电;应在确定现场无可燃气泄漏情况下，开盖调试探头。
9 可燃气体检测探头应至少每年标定一次，以确保检测精度。
安装时所电缆规格为：RVV3×1.0mm2 或RVVP3×1.0mm2
为达到防爆要求请在安装时防爆管连接之间要加防爆接线盒。
-全文完-。
煤气报警探头485总线接法
煤气报警探头485总线接法
气体泄漏报警器RS485标准接口说明:
气体泄漏报警器RS485的电气特性：逻辑“0"以两线间的电压差为+(2—6)V表示;逻辑“1"以两线间的电压差为-(2—6)V表示。
接口信号电平比RS232降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL电路连接。
不过对比RS232而言，采用RS485RS-485通讯速度快，数据更高传输速率为10Mbps，并且RS-485接口是采用平衡驱动器和差分接收器的组合，抗共模干扰力增强。
另外，关于很多小伙伴也问到，气体泄漏报警器RS485通讯接口最多可连接多少探测器设备，常规RS485总线一般更大支持32个节点，但如果有需求更多连接探测器的话，则建议可以使用特制的485芯片，理论上最大可支持达到128个或者256个节点探测器设备进行组网通讯。
【图解】火灾报警系统安装接线，秒懂！
【图解】火灾报警系统安装接线，秒懂！
部件清单：
放气指示灯、消防警铃、声光报警器、紧急启动按钮、手/自动转换开关、烟感探测器、温感探测器、灭火控制器、输入/输出模块、电工胶带。
使用电线：
红色代表火线，（正极），绿色代表零线（负极）
（一）放气指示灯接线
安装位置：门口上方
注意事项：连接的中间点要以电工胶带包起来。
（二）消防警铃连接线
安装位置：门口上方
注意事项：连接的中间点要以电工胶带包起来。
（三）声光报警连接线
安装位置：门口侧上方
（四）紧急启动按钮连接线
安装位置：门口右边
（五）手/自动转换开关连接线
安装位置：门口右边
（六）温感探测器连接线
安装位置：灭火房间的天花上
（七）烟感探测器连接线
安装位置：灭火房间的天花
（八）控制主机连接线
安装位置：靠近灭火装置的旁
（九）电磁阀与反馈装置连接线
（十）电源连接线
以上是火灾报警系统全部安装图！
兴进消防温馨提示：为了确保安装系统更加安全耐用，电线建议以金属线管包装，避免老鼠啃咬，或不小心碰到。
有线报警连接与安装示意图概要
有线报警连接与安装示意图
网络枪机具有一路输入,一路输出有线报警功能, 报警控制线的安装按照下面示意图连接。
当报警探头识别到报警信号后，即可启动相应有线报警功能, 并于报警输出端触发熟出报警信号：
注意：
1. 报警输入必须是开关类型的输入信号，任何其它类型的输入信号（如电压信号等）都可能损坏产品。
2. 如有启动有线报警功能, 报警探头的输入端都必须接2.2K电阻，否则系统将视为有报警信号输入，报警功能将动作。
6.1 串连报警输入(开关常闭型)连接示意图
6.2 并联报警输入(开关常开型)连接示意图
6.3 报警输出连接示意图。
燃气漏泄报警器电路
燃气漏泄报警器电路燃气泄漏会危害生命和财产安全，因此对它及时、准确的监测有非常重要的意义。
本例介绍的燃气漏泄报警器电路如下图(a)所示，电路由电源电路、气敏器件、555时基集成电路等几部分组成。
电源部分由变压器T、二极管VDl一VD4、三极管VT及稳压管VS等组成。
线路接成典型的串联型稳压电路，接通电源后，C1两端可获得稳定的10V左右直流电压输出。
QM是气敏器件，电源通过RPl、R3向气敏器件QM提供灯丝f一f’电流。
RP2是气敏器件的负载电阻，在正常情况下，气敏器件A—K极间呈高电阻，RP2输出低电平。
555时基电路接成另类双稳态多谐振荡器，现将其强制复位端④脚接至RP2的滑动端，当RP2输出低电平(<0.4V)时，555时基电路被强制复位，扬声器B无声。
如果空气中有煤气、液化石油气等燃气成分时，气敏器件的电导率增加，RP2输出电平增高，当燃气浓度达到规定值(如1％)时，RP2输出电平大于0.4V，555时基电路强制复位被解除，555时基电路就产生音频振荡，扬声器B就输出响亮的音频报警声。
用户闻讯后就可立即关闭气门，并开窗通风等采取必要的紧急措施。
气敏器件可采用QM—N5型，它的最佳工作条件为：极间电压UAK＝10V，灯丝电压Uf＝5V，负载电阻RL＝2kΏ。
气敏器件的外形结构与电气符号如图(b)所示。
它共有六只引出脚，使用时需配用一个七脚电子管管座。
其6个管脚功能为：②脚与⑥脚为灯丝f一f’；①脚与③脚为测量极A—A'，；⑤脚与⑦脚构成测量极另一端K—K’。
RPl因流过电流较大，应采用WXl型小型线绕电位器；RP2可用WSW 型有机实芯微调电阻器。
R1～R3最好采用RJ--1／2W型金属膜电阻器，其他元器件无特殊要求。
全机安装好后，需要经过调试合格后方可投入使用。
调试方法：先将RPl置于阻值最大位置，RP2滑动端置于中间位置。
接通电源，首先检查VT发射极对地电压是否在10V左右，如相差过大，应更换VS。
燃气报警器控制箱线路接法
燃气报警器控制箱线路接法
燃气报警器控制箱线路接法
燃气报警器控制箱内线路接法
步骤一：接电源端线
220V电源线与控制箱电源端左零右火下接地连接。
步骤二：接220V电磁切断阀线
接220V电磁切断阀分别连接至电源端零线端口、地线端口，然后连接联动1端NO常闭端口，最后由电源线火线端口引出的跳线（火线）与联动1端中间的com公共端口相连。
步骤三：接24V电磁切断阀线
将24V电磁切断阀一端连接至信号源端GND端口，另一端连接至联动2端常闭端口NO，再将信号源端24V电源端口引出一条跳线连接至联动2端com公共端口。
步骤四：接燃气探头线
将燃气探头的S1、S2、GND、24V与燃气报警器控制箱内的信号源端S1、S2、GND、24V对应相连（多探头连接时可与首探头各端口相连，或与信号源各端口对应相连）。
当出现故障时，按燃气报警器控制箱门上的“复位+5次功能一+复位”即可。
有线报警连接与安装示意图
有线报警连接与安装示意图有线报警连接与安装示意图网络枪机具有一路输入,一路输出有线报警功能, 报警控制线的安装按照下面示意图连接。
当报警探头识别到报警信号后，即可启动相应有线报警功能, 并于报警输出端触发熟出报警信号：注意：1. 报警输入必须是开关类型的输入信号，任何其它类型的输入信号（如电压信号等）都可能损坏产品。
2. 如有启动有线报警功能, 报警探头的输入端都必须接2.2K电阻，否则系统将视为有报警信号输入，报警功能将动作。
6.1 串连报警输入(开关常闭型)连接示意图6.2 并联报警输入(开关常开型)连接示意图6.3 报警输出连接示意图结构模型加载台和承载吊篮示意图模型宽≤200mm 支点平面离地最1200mm，大1500mm 每级可调高度三级。
左支点固定不动右支点可以水平移动第四届结构模型大赛加载台示意图承载台示意图（模型长度方向尺寸须大于100mm，横向尺寸满足加载要求即可。
箭头以上部分可以调节支点平面离地高度模型高150~300mm支点跨径（中心）700mm承载台100mm加载台加载台模型示意图加载支点立面图支点平面位置δ请合理确定δ请合理确定加载吊篮示意图钢板在最底面间距220mm高度1000mm高度〉350mm中心间距100mm撑竿中心间距100mm 钢板局部立面图周界入侵报警系统工程案例图北京三安古德工程案例图对于某些情况(如别墅的开放花园、大型储油罐等) ,周界报警系统则难以取得满意的防控效果。
针对这问题,本文采用北京三安古德科技发展发展成熟的周界入侵报警系统分析技术来加以解决,以达到令人满意的使用效果。
1周界防范需求周界从广义的角度看, 周界应该是一个封闭的区域与外界之间的一条明确的分界线。
这条分界线可以是有形的(如围墙、篱笆、铁丝网、河道等) , 也可以是无形的(如别墅开放式花园、无人值守变电站和储油罐等) 。
有的周界区域是封闭的(如围墙、篱笆、铁丝网等) , 有的则是开放的(如河道、别墅开放式花园等) 。
煤气泄漏报警器电路
煤气泄漏报警器电路本文介绍一种煤气报警器电路，电路中有些器件参数并未标出，以及图纸不完善之处请见谅，电路图如下：下面简单介绍一下它的工作原理，当未检测到煤气时，B点的电压高于A点的电压，因此C点是低电平，由于C点位为低电压所以D点电压也会被拉低，故会使D点电压会低于E点电压，所以F 点输出低电平，而G点也就会是低电平，通过D7将T1的基极钳位于低电平，T1不会工作，也就是不会报警。
一旦探头检测到煤气则B 点电压大幅降低，致使B点电压低于A点电压，从而C点输出高电平，C点的高电位必然将D点电压抬高，当高过E点时，F点输出高电平，从而使得IC3-a的两个输入端都是高电位，因此Ic3-a输出低电平，经过IC3-b反相，最终G点变成高电平。
G点的高电位使得由IC3-c和Ic3-d组成的双音调震荡器工作，推动TI工作，扬声器发出报警声，同时Led2也开始闪烁。
其中Led1是电源指示灯，只要电源正常，它就会点亮。
Led2是报警指示灯，当检测到煤气时它就会以一定的频率闪烁。
IC2-a是一个比较器，用于检测煤气的有无。
IC2-b和R5，C2组成一延时电路，可以消除一定的干扰信号。
接在IC3-a的2脚的R11及其电容使用于防止加电时的误动作。
IC3-c和Ic3-d组成一个受控的音频震荡电路，当G点是低电压时停震，当高电平时正常工作。
D7用于在当G 点是低电压是钳位T1基极电压，让其停止工作。
电路的检修：1.将IC3的7脚断开，在G点处经过一个470欧的电阻接到+9V端，这时会有报警声，同时红色LED闪烁。
注意，电阻悬空时千万别通电，不然可能烧坏T1。
2.如果没有报警声，LED2也不闪烁，则音频震荡电路没有工作。
检查其外围电路，必要时更换IC3。
3.当音频震荡电路工作正常后，恢复好电路，并将R1拆开一端，则电路应该报警，如不报警，则从A点开始查各个工作点的电压是否正常。
4.探头好坏的判断，在上述第3步完成后，确定电路没有问题则可，将探头靠近煤气灶具，注意别点火，让炉具漏一点煤气出来，看报警器是否报警，如报警则探头没问题，如不报警，则可能是探头不好或者灵敏度太差。
六款燃气报警器电路图
六款燃气报警器电路图燃气报警器电路图（一）使用燃气燃料时必须注意安全，若遇意外情况（如水分溢出）造成燃气熄火，而厨房又无人照看时会造成大量燃气外泄，易形成火灾及人身伤害事故。
如采用燃气熄火报警器，一旦燃气熄火，它就会发出报警声响，提醒人们及时进行处理。
燃气熄火报警器的电路如图所示，电路主要由报警音乐集成电路Y976与少量分立元件组成。
报警集成电路Y976各脚功能为：1脚为报警信号输出端OUT;2脚与3脚分别为报警声响设置端Sl与S2，当Sl、S2都悬空时，报警声为4声／s的BP机声；当Sl接地，S2悬空，为1声／s的BP机声；当Sl悬空、S2接地，为1声／s的“嘟”声；4脚为电源负端Vss；5脚为使能端EN，当EN为低电平时，电路不工作；当EN端为高电平（不小于0.4VDD）或悬空，电路工作输出报警声；6脚与7脚为振荡端，外接振荡电阻，改变6脚、7脚间的外接电阻的数值，可以调节报警声响的频率；8脚为电源正端VDD）。
电路中，RG为光敏电阻器，用来探测燃烧火焰的有无。
当燃烧正常时，RG受火焰光线照射而呈低电阻，其阻值一般在lokQ以下，它与RP分压并通过Rl为三极管VT提供足够的基极偏置电流，使VT饱和导通，其集电极输出低电平，使报警集成电路A的使能端5脚处于低电平状态，故集成块A不工作，无报警声响输出。
如果因意外事故发生燃气熄火，RG立刻呈现高电阻，它与RP分压不足以维持VT导通，VT就由原来的导通态进入截止态，导致集成块A的使能端5脚为高电平，压电喇叭B就发出4声／s的类似BP机的报警声响，提醒主人处理。
Rl与Cl构成短时间延迟电路，具有抑制火焰大小波动对电路可能造成误报的作用。
燃气报警器电路图（二）该报警电路简单可靠，当可燃气体达到危险浓度时，气敏元件内阻变小，流过电位器W的电流增大，可控硅SCR被触发，蜂鸣器发出报警声，热敏电阻Rt作温度补偿。
燃气报警器电路图（三）光敏燃气报警器用煤气或液化气烧煮过程中汤水溢出，很容易将灶火扑灭，燃气泄漏室内，造成生命和财产严重损失。
家用燃气泄漏报警器规范
家用燃气泄漏报警器规范家用燃气泄漏报警器CJ 3057,1996 1 主题内容与适用范围本标准规定了家用燃气泄漏报警器的技术要求、试验方法、检验规则、标志、包装、运输和储存。
本标准适用于人工燃气、天然气、液化石油气等城市燃气的家用燃气泄漏报警器，但不适用于单纯防止一氧化碳中毒型报警器。
2 引用标准GB,T 13611 城市燃气分类GB 4706(1 家用和类似用途电器安全通用要求GB 3768 噪声源声功率级的测定简易法GB 4717 火灾报警控制器通用技术条件GB 4857，7 包装运输包装件定额正弦振动试验方法GB 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB 2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)3 型号3(1 型号例:BT-K1表示天然气燃气报警器，带输出开关，第一次设计定型。
3(2 代号R:人工燃气;Y:液化石油气;T:天然气;K:输出开关。
4 技术要求4(1 报警器技术要求见表1。
表1项目技术要求报警音量 ?70dB天然气 0.1%1%报警浓度液化石油气 0.1%-0.5%CO含量?10%的人工燃气 0.04%-0.5%CO含量?20%的人工燃气 0.04%-0.25%CO含量?30%的人工燃气 0.025-0.15% 响应时间 ?40s恢复时间 ?40s外壳阻燃难燃烧或不燃烧结构水滴不易渗入，气敏元件不外露通电表示目测清晰报警表示目测闪亮清晰电源线强度无故障绝缘电阻?5MΩ电气强度无击穿，无闪络线间电压及导电源连接点最小导体间距，体间电压，V 间距，mm mm 电路板电气间距 ?150 >3 >0.62>150 >4 >1.5高温 50?2?报警浓度范围合格低温 10?2?报警浓度范围合格恒定湿度温度40?2?，湿度85?5%报警浓度范围合格电源电压波动 220B?10%报警浓度范围合格短期稳定性通电放置30天报警浓度范围合格SnO型传感器在500ppm氢2气中维持10天催化燃烧型产感器在报警浓度范围合长期稳定性1000ppm氢气中维持10天格FeO型号传感器在23580?10?条件下维持10天跌落报警浓度范围、报警音量合格振动报警浓度范围、报警音量合格4(2 人工燃气报警器宜带有启动排气扇或能切断燃气管道的功能。
家庭煤气、液化气泄漏报警器电路讲解
家庭煤气、液化气泄漏报警器电路讲解1. 目前，家庭基本都用上煤气、液化气来做饭，但有时忽记忘记关闭气门或某地方泄漏，会造成严重火灾甚至造成对人身或生命伤害，因此家装一款煤气、液化气泄漏提前报警很有必要，可及早发现及早消除隐患。
家庭煤气、液化气泄漏报警器的电子电路中，最主要检测煤气、液化气泄漏的浓度，其报警浓度达到煤气和液化器均0.1一0.5%，天然气0.1一0.3%的范围即可报警。
它的检测主要器件一气敏器件(气敏传感器)。
2. 气敏器件(气敏传感器): 它是一种对环镜气氛中某些氧化性气体、还原性气体、有机溶剂蒸汽十分敏感的电子器件。
被广泛应用于对可燃性气体和有毒性气体的检测，检漏，报警和监控等领域。
見图①图①，气敏传感器外型一只完整的气敏器件是由防暴网、管座丶电极、玻璃基体、加热器和氧化物半导体等几部分组成的，基本内部结构如图②所示:图②气敏头(传感器)内部结构，工作10v、5v稳定电压3. 一例: 家庭煤气、液化气泄漏报警器电路图解，見图③图③煤气、液化器泄漏报警器电路上图，电路工作原理如下:该报警器经过降压、整流、滤波与稳压电路、气敏传感元件和触发报警电路等组成。
电源部部分将220v市电经变压器T降至9v，经ⅤD1一VD4桥式整流并经C1滤波成直流，三端稳压器LM7805供给气敏传感器灯丝加热电压。
检测电路釆用半导体器气敏元件HQ一2型，其适用于空气中有煤气，液化气等燃气成分的报警，其要求加热电压稳定，故釆用LM7805对灯丝电压进行稳压且要求开机预热3分钟。
在正常情况下，气敏元件A一B极间呈高阻态，Rp1输出低电平(小于0.4v)，NE555集成块时基电路被强制复位，扬声器B无声。
当厨房间空气中有煤气丶液化气等成分时，气敏器件的导电率增加，Rp1输出电平增高，当燃气浓度达到规定值(如1%)时，Rp1输出电平大于0.4v时，555时基电路强制复位被解除，扬声器B输出响亮的断续报警声。
当用户闻讯后就立即到场关闭气阀门，并采取开窗通风等必要的紧急措施。
可燃气体报警器接线规格、气体探测器安装规范以及接线规格
可燃气体报警器接线规格、气体探测器安装
规范以及接线规格
概括、总结可燃气体探测器安装规范以及接线规格要求：
1 可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。
2 可燃气体检测探头用于大面积气体检测时可采用10～12平方米一个探头布置(或3-5米为半径的圆)，也可达到检测报警效果。
3 可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
4 可燃气体检测探头安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装;检测液化石油气等比重大于空气的气体时，采用距地面
1.5～2米左右(或距地30公分的高度)安装。
5 可燃气体检测探头布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。
6 可燃气体检测探头现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，要达到防爆要求。
7 可燃气体检测探头安装时应传感器朝下固定。
8 可燃气体检测探头应在断电情况下接线，确定接线正确后通电;应在确定现场无可燃气泄漏情况下，开盖调试探头。
9 可燃气体检测探头应至少每年标定一次，以确保检测精度。
安装时所电缆规格为：RVV3×1.0mm2 或RVVP3×1.0mm2
为达到防爆要求请在安装时防爆管连接之间要加防爆接线盒。
-全文完-。
煤气泄漏报警电路
目录总体构想 (1)1 设计目的 (2)2 设计任务 (2)3 方案设计 (2)4 单元电路设计 (3)4.1电源电路 (3)4.2气敏探测电路 (3)4.3电子开关电路 (4)4.4报警电路 (5)4.5开放式空气负离子发生器 (6)4.6单元模块的联接 (6)5 系统的功能及参数 (7)5.1 系统的功能 (7)5.2 系统的参数 (7)心得体会 (8)参考文献 (9)附录一煤气泄漏报警电路设计电路图 (10)附录二元件清单 (11)总体构想近年来，全国燃气行业发展迅猛，液化气、天然气、煤制气等城市燃气作为清洁能源已在工商业和城镇居民用户中得到广泛应用，特别是随着“西气东输”工程的快速进展，燃气行业发展潜力巨大。
城市燃气的普及与应用无疑对改善城市的环境质量和提高居民的生活质量发挥了巨大的作用。
但是随着燃气的广泛应用，由于燃气泄漏所引发的爆炸、中毒和火灾事故也时有发生，这在某种程度上增加了城市的不安全和不稳定因素。
为了使燃气更好地造福于民，造福于社会，减少并杜绝各种因燃气泄漏而引发的爆炸及火灾事故，各燃气使用单位及居民用户选择一种适合的煤气报警器实为必要之举。
本次课程设计的题目是煤气泄漏报警电路，煤气泄漏报警电路是用于当煤气泄漏达到一定危害浓度时就立即发出报警,它在实际生活中有着十分广泛的应用。
本次设计中应用了多种数字电路,如电源电路、气敏探测电路、电子开关电路、报警电路等。
我相信通过本次课程设计,我将进一步加深对各数字单元电路的理解,同时也对电子设计的方法有一定的了解,为今后的学习和工作打下一定的基础。
1 设计目的（ 1 ）基本了解设计数字系统的一般方法。
（ 2 ）进一步熟悉常用数字器件的使用方法。
（ 3 ）基本掌握通过逻辑分析查找数字电路故障的方法。
2 设计任务（ 1 ）设计一个家用煤气泄漏报警系统，当煤气在空气中的浓度大到一定浓度时，触发报警器发出报警声。
（ 2 ）可以自动产生空气负离子和臭氧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
燃气泄漏报警器反馈线路接线（培训）讲解
燃气泄漏报警器，是非常重要的燃气安全设备，它是安全使用城市燃气的最后一道保护。
燃气泄漏报警器通过气体传感器探测周围环境中的低浓度可燃气体，通过采样电路，将探测信号用模拟量或数字量传递给控制器或控制电路，当可燃气体浓度超过控制器或控制电路中设定的值时，控制器通过执行器或执行电路发出报警信号；联动事故排风风机、关闭燃气阀门，并反馈到消控中心。
反馈控制线路接线要求
采用四芯屏蔽线从燃气泄漏报警器连接燃气泄漏报警反馈模块，（注：单芯线径不低于0.75mm国标线，依实际距离而定），将屏蔽层与控制器机壳相连并可靠接地。
当采用RVV线缆时，应穿金属管并将金属管可靠接地。
参照燃气泄漏报警反馈模块与燃气泄漏报警器接线图，将燃气泄漏报警器与燃气泄漏报警反馈模块的对应端子相连接。
燃气泄漏报警器反馈线路接线示意图。
