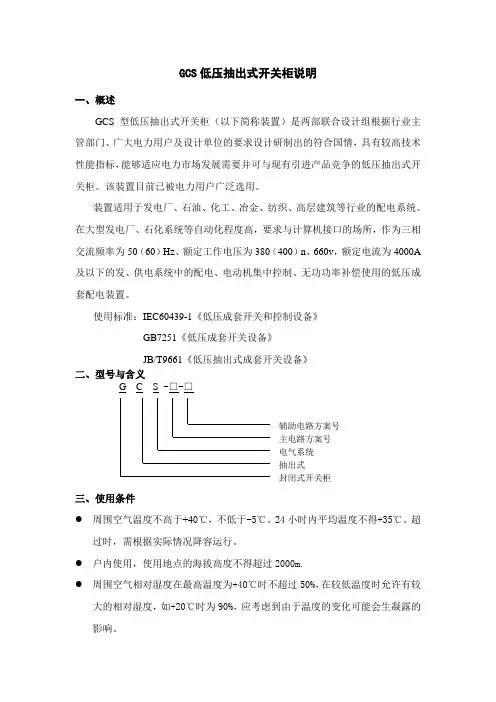

GCS低压抽出式开关柜说明
GCS氐压抽出式开关柜说明、概述GCS型低压抽出式开关柜(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标，能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。
该装置目前已被电力用户广泛选用。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50( 60) Hz、额定工作电压为380(400) n、660v,额定电流为4000A 及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
使用标准：IEC60439-1《低压成套开关和控制设备》GB7251《低压成套开关设备》JB/T9661《低压抽出式成套开关设备》、型号与含义辅助电路方案号主电路方案号电气系统抽出式封闭式开关柜、使用条件周围空气温度不高于+40C,不低于-5 C24小时内平均温度不得+35C。
超过时，需根据实际情况降容运行户内使用，使用地点的海拔高度不得超过2000m.周围空气相对湿度在最高温度为+40C时不超过50%在较低温度时允许有较大的相对湿度，如+20C时为90%应考虑到由于温度的变化可能会生凝露的影响装置安装时与垂直面的倾斜度不超过50 C,且整组柜列相对平整（符合GBJ232-82标准）。
装置应安装在无剧烈震动和冲击以及不足以使电器元件受不到应有腐蚀的场所。
五、主要特点提高转接的热量，较大同谋的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
功能单元之间、隔离之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲GCK型低压抽出式开关柜GCK低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成。
GCS说明
GCS型低压抽出式开关柜1.0概述GCS型低压抽出式开关柜（以下称装置）是由原国家电力工业部、机械工业部联合设计组，针对广大电力用户及设计单位的要求而研制的符合国情、具有较高技术性能指标、能够适应电力市场发展需求并可与现有引进产品竞争的低压抽出式开关柜，该装置一九九六年七月在上海通过原两部联合主持的鉴定，受到生产制造单位和电力使用部门的重视和肯定。
原电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型抽出式开关柜推广应用有关问题的通知》。
目前，GCS型低压抽出式开关柜已被电力用户广泛选用。
2.0使用范围和用途装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为400V、660V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
3.0产品型号的组成及含义GCS- —□/ □辅助回路方案编号主回路方案编号森源电气系统抽出式封闭式开关柜4.0 性能指标GB 7251.12 《低压成套开关设备和控制设备第2部分：成套电力开关和控制设备》JB/T 9661 《低压抽出式成套开关设备》GB/T15576 《低压成套无功功率补偿装置》5.0 使用环境条件1正常工作环境1）周围空气温度不超过+40℃，不低于-25℃，24小时平均温度不超过+35℃；2）最高温度为+40℃时其相对湿度不得超过50%，在较低温度时允许有较大的相对湿度，而且由于温度的变化允许偶然产生适度的凝露；3）海拔高度不超过2000m；4）污染等级3级；4）无剧烈振动和无化学腐蚀性气体存在的场所；5）安装倾斜度不大于5°；2特殊工作条件：在超过规定的正常环境条件下使用，请用户和我公司协商。
运输、存储和安装过程中、温度范围允许在-25℃至+55℃之间，在短时间内（不超过24h）可达+70℃。
低压开关柜GCS技术规范书
_____________0.4kV 工程低压抽出式开关柜GCS技术规范书年月目录1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 买方工作7.工作安排8. 备品备件及专用工具9．质量保证和试验9. 包装、运输、储存附图：系统图1 总则1.1 本规范书的使用范围仅限于低压抽出式开关柜及其附属设备的订货，它包括本体及其附属设备的功能设计、结构、性能、安装和试验等方面的要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和工业标准的优质产品。
1.3 如果买方有除规范书以外的特殊要求，应以书面形式提出，并对每一点都作出详细说明，载于本规范书后。
1.4 如卖方没有以书面形式对本规范的条件提出异议，那么业主可以认为卖方，提供的产品完全满足规范书的要求1.5 只有业主或业主委托的设计单位有权修改本规范书，最终确定的规范书做为合同的附件，并与合同文件具有相同的法律效力。
2 技术要求2.1 应遵循的主要现行标准GB7251 《低压成套开关设备和控制设备》JB/T9611 《低压抽出式开关设备》IEC60439-1 《低压成套开关设备和控制设备》2.2.1 环境温度最高温度 40℃最低温度 -5℃海拔高度≤1000m相对湿度: 年平均 77%泄漏比距: 3.1cm/kv耐受地震能力: 按8度设防，承受三周正弦波、水平和垂直加速度同时作用。
并考虑引出线端部套管连接导线及震荡的影响。
水平： 0.1g3 主要技术数据及要求3.1 基本技术参数3.1.1 名称：低压抽出式开关设备3.1.2 安装地点：户内3.1.3 主电路额定电压（V）：交流380（400）3.1.4 额定频率： 50HZ3.1.5 额定绝缘电压（V）： 660（1000）3.1.6 额定电流（A）：≤4000A（水平母线） 1000（垂直母线）3.1.7 母线额定短时耐受电流（kA/1s）: 503.1.8 母线额定峰值耐受电流（kA/0.1s）: 1053.1.9 工频试验电压（V/1min）: 2500（主电路）3.1.10 母线: 三相四线制 A、B、C、PEN三相五线制 A、B、C、PE、N（根据用户需要选择）3.1.11 防护等级 IP304 质量保证及试验4．1 质量保证4.1.1 低压抽出开关柜质保期为正式投运后 2 年，使用年限不少于年。
GCS开关柜使用说明书
交流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统，在编制时选编了6种适用于双电源进线操作控制的组合方案，并设有操作电气联锁备用自投、自复等控制电路。
直流控制电源为直流220V或110V，交流控制电源为交流380V或220V。由抽屉单元组成的成套柜，推荐采用与主电路进行隔离的220V控制电源，柜内控制变压器供电单元的公用控制电源采用不接地方式，控制变压器留有的24V电源仅供需要加装交流接触器无声运行装置时采用。
4.4母线
为提高母线动热稳定能力和改进接触面的温升，装置全部采用TMY-T2系列硬铜排，铜排的连接部分必须搪锡，推荐采用全长搪锡，也可选用全长镀银铜母线。
主电路方案是征求了广大设计、制造、试验和使用部门的意见而选编的，包括了发电、代用电和其它电力用户的需要，额定工作电流为4000A，适合2500KVA及以下的配电变压器选用。
另外，为适应供用电提高功率因数的需要而设计了电容器补偿柜，考虑综合投资的需要而设计了电抗器柜。
4.3辅助回路方案
GCS辅助电路方案有120个，其中交流操作部分有63个方案，直流操作部分有57个方案。
3.4 周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
3.5 装置安装时与垂直面的倾斜度不超过5%，且整组柜排列相对平整。
3.6 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
GCS低压开关柜使用说明书
隔离开关及熔断器式隔离开关选Q系列。
该系列可靠性高、分断能力强，并可以实现机械联锁。
熔断器主选NT系列，也可选用3AE系列。
交流接触器选用B系列、LC1-D系列，也可以选用。
西门子3TF系列、施耐德LC1系列、ABB公司A系列。
母线平置式排列使装置的整体动、热稳定性好，能承受80／176KA短路电流的冲击。
MCC柜单柜的回路数最多至22回，充分考虑了大单机容量发电厂，石化系统等行业自动化电动机的需要。
功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
装置与外部电缆的连接在电缆隔室中完成，专门设计了转接件。
电缆可以上下进出。
零序电流互感器置电缆隔室内，使安装维修方便。
同一电源电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对无器件短路强度的要求。
六、产品标识产品标识作为该产品在生产、安装、调试、运行以及售后服务使得查询的标识。
1.我公司产品具有xxLOGO：，其位置一般在设备最上部的眉头上和产品铭牌上。
2.设备合同号：在提供给用户的技术资料上有明显标识该设备所用于项目的名称和产品订购合同编号3.设备编号：在设备的铭牌上有标识该设备的公司产品出厂编号。
七、产品安装7.1开箱检查产品到达收货地点后，首先应检查包装是否完整无损，若发现问题应及时通知有关部门并做好商务记录，共同分析原因，作好签证和善后处理。
对于不立即安装的产品，应根据正常使用条件或电气设备暂保管规程要求置于适当的场所，妥善保管。
其次应在规定期限内作验收检查并应符合下列要求：1.包装及密封良好2.产品型号规格符合设计要求，无损伤，附件、备件齐全3.产品的技术文件齐全这类故障是由断路器本体造成的，对空气断路器而言，主要表现为无法自动和手动储能、灭弧室烧损、开断能力不足、关合时爆炸等。
（三）绝缘故障绝缘水平是要正确处理作用在绝缘上的各种电压(包括运行电压和各种过电压)、各种限压措施、绝缘强度这三者之间的关系。
GCS低压抽出式开关柜说明
GCS低压抽出式开关柜说明一、概述GCS型低压抽出式开关柜（以下简称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标，能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。
该装置目前已被电力用户广泛选用。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380（400）n、660v，额定电流为4000A 及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
使用标准：IEC60439-1《低压成套开关和控制设备》GB7251《低压成套开关设备》JB/T9661《低压抽出式成套开关设备》二、型号与含义G C S -□-□辅助电路方案号主电路方案号电气系统抽出式封闭式开关柜三、使用条件●周围空气温度不高于+40℃，不低于-5℃。
24小时内平均温度不得+35℃。
超过时，需根据实际情况降容运行。
●户内使用，使用地点的海拔高度不得超过2000m.●周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会生凝露的影响。
●装置安装时与垂直面的倾斜度不超过50℃，且整组柜列相对平整（符合GBJ232-82标准）。
●装置应安装在无剧烈震动和冲击以及不足以使电器元件受不到应有腐蚀的场所。
四、1.主要技术参数五、主要特点●提高转接的热量，较大同谋的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
●功能单元之间、隔离之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
●母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击。
GCK型低压抽出式开关柜GCK低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成。
GCS型低压抽屉式开关柜技术 说明
GCS型低压抽屉式开关柜一、概述GCS型低压抽出式开关柜（以下称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。
该装置于一九九六年七月在上海通过了两部联合主持的鉴定。
受到生产制造单位和电力使用部门的重视和肯定。
电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。
目前，GCS型低压抽出式开关柜已被电力用户广泛选用。
二、使用范围和用途装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400）、（600），额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功率补偿使用的低压成套配电装置。
三、型号含义四、性能指标装置的设计符合下列标准BG7251 低压成套开关设备IEC439-1 低压成套开关设备和控制设备ZBK36001 低压抽出式成套开关设备五、主要技术参数六、产品特点1. 提高转接件的热容量，较大幅度的降低由于装接件的温升给接插件、电缆头、间隔板带来的附加温升。
2. 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
3. 母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。
4. MCC柜单柜的回路数量最多至22回，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门（机）群的需要。
5. 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。
零序电流互感器装置在电缆隔室内，使安装维修方便。
6. 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。
GCS开关柜使用说明书
GCS开关柜使用说明书GCS开关柜使用说明书SJ-01-2008GCS 低压开关柜使用说明书河南许继工控系统有限公司二〇一九年十二月目录企业简介 (1)一、概述 (2)二、产品型号 (3)三、环境条件 (3)四、技术参数 (4)五、产品特点 (7)六、产品标识 (12)七、产品安装 (12)八、产品调试 (17)九、日常操作和维护注意事项 (19)十、售后服务事项 (20)十一、常见故障分析及排除方法 (20)十二、GCS柜抽屉操作说明及应急处理 (22)企业简介许继集团有限公司是国家大型高科技企业集团，是国家重点企业和河南省重点组建的企业集团之一。
集团公司下设1家上市公司、2家行业归口研究所、2家国家级产品检测中心、2家金融机构、包括8家中外合资公司在内的46家子（分）公司。
许继集团是全行业产品品种最全、科技成果最多、配套能力最强、最具竞争力的电力装备制造商和系统集成商。
许继集团设有两个公司级的研发中心，分别在北京和许昌，有四个分中心，分别在珠海、上海、哈尔滨和福州，一个国家级工程技术研究中心，两个国家级实验检测中心，两个国家级重点试验室，两个国际标准委员会秘书处，3个国家标准委员会，还有1个国际标委会主席也在许继，4部委认定的国家级企业技术中心，获国家、部、省级发明奖、科技进步奖近100项，并连续获得多个第一：第一个进入全国综合经济效益评价500优企业；第一个进入中国机械工业百强企业；第一家通过ISO-9001质量体系认证；第一批获国家重点支持300家企业；第一批被列入国际重大技术装备国产化基地；第一批被列入国家企业技术中心；第一批被批准为企业博士后工作站；销售收入、利润、市场占有率等主要经济技术指标连续多年居全行业第一位。
河南许继工控系统有限公司依托许继集团，20多年来专业从事高低压成套开关设备、箱式变电站、电缆桥架、母线槽、电教设备、智能装置、温度检测系统、智能配电系统、工业自动化过程控制系统的研发、生产、安装与销售。
GCS型低压配电柜资料
GCS 型抽出式（固定分隔式）开关柜1.概述GCS抽出式开关柜适用于发电厂、变电站、石油化工，厂矿企业、饭店及高层建筑等低压配电系统的动力、配电和电动机控制中心，电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
GCS开关柜是根据电力部主管上级、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口，动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠原则设计的新型低压抽出式开关柜可以作为低压抽出式开关柜的换代产品使用。
GCS开关柜具有分断、接通能力高，动稳定性好，电气方案灵活，组合方便，系列性、实用性强，结构新颖，防护等级高等特点。
符合以下标准IEC60439.1-1999《低压成套开关设备和控制设备》GB7251.1-2005《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》JB/T 9661-1999《低压抽出式成套开关设备》等标准.2.产品型号与含义3.使用条件a)周围空气温度不高于40℃，不低于–5℃。
24小时内平均温度不得高于35℃超过时，需根据实际情况降容运行。
b)户内使用，使用地点的海拔不得超过2000m。
c)周围空气相对湿度，在最高温度为40℃时不超过50%,在较低温度时允许有较大的相对湿度,如20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
d)开关柜安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准）。
e)开关柜应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所f)用户有特殊要求时，可以与制造厂协商解决。
4.电气性能：a)基本电气参数额定绝缘电压交流660（1000）V额定工作电压主电路交流380（600）V辅助电路交流380、220V直流220、110V额定频率50（60）HZ水平母线额定电流≤3150A垂直母线额定电流1000A额定峰值耐受电流（0.1S）105、176KA额定短时耐受电流（1S）50、80KAb)开关柜的主电路方案:共32组118个规格,额定工作电流为4000A,适合2500KVA及以下的配电变压器选用。
GCS产品技术说明
GCS产品技术说明1.概述GCS型低压抽出式开关柜(以下简称装置)是电⼒⼯业部、机械⼯业部以促进我国低压配电⾏业的技术进步，加速低压配电成套开关设备的更新换代，保护和弘扬我国民族⼯业为宗旨，于⼀九九五年委托森源电⽓有限公司组织两部GCS 型低压抽出式开关柜联合设计组完成设计和研制（技术转让合同），⽬前在全国范围内已得到⼴泛肯定和选⽤。
2.适⽤范围2.1装置适⽤于⾼层建筑、发电⼚、变电所、⽯油化⼯部门、⼚矿企业等低压配电系统的动⼒、配电和电动机控制中⼼、电容补偿等的电能转换、分配与控制⽤。
2.2在⼤单机容量的发电⼚、⼤规模⽯化等⾏业的低压动⼒控制中⼼和电动机控制中⼼等电⼒使⽤场合时能满⾜与计算机接⼝的特殊需要。
2.3装置是根据电⼒部主管上级、⼴⼤⽤户和设计部门的要求为满⾜不断发展的电⼒市场对增容、计算机接⼝、动⼒集中控制、⽅便安装、维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能⼒⾼、动热稳定性好、电⽓⽅案灵活、组合⽅便、系列性实⽤性强、结构新颖、防护等级⾼等特点，可以作为低压抽出式开关柜的换代产品使⽤。
3.环境条件3.1周围空⽓温度不⾼于＋45℃，不低于－5℃（低于此温度，加装加热器），24⼩时内平均温度不得⾼于＋35℃，超过时，需根据实际情况降容运⾏。
3.2户内使⽤，使⽤地点的海拨⾼度最⾼为2000m。
3.3周围空⽓相对湿度在最⾼温度为＋40℃时不超过50%，在较低温度时允许有较⼤的相对湿度，如＋20℃时为90%，应考虑到由于温度的变化可能会偶然产⽣凝露的影响。
3.4装置安装时与垂直⾯的倾斜度最⼤为5%，且整组柜列相对平整偏差符合（GBJ232-82标准）。
3.5装置应安装在⽆剧烈震动和冲击以及不⾜以使电器元件受到不应有腐蚀的场所，地震烈度⼩于8级。
3.6⽔平地震加速度：0.2g，垂直地震加速度：0.1g4.符合的标准GB9466-88 低压成套开关设备基本试验⽅法IEC439 NEMA ICS-322 低压开关电器和控制电器组成的成套设备标准GB7251-97 低压成套开关设备国家标准ZBK36001-89 低压抽出式成套开关设备专业标准IEC-437 低压成套开关设备及控制设备GB50168-92 电⽓装置安装⼯程盘、柜及⼆次回路结线施⼯及验收规范GB50150-91 电⽓装置安装⼯程电⽓设备交换试验标准GB4942.2 低压电器外壳防护等级IEC529 外壳防护等级IEC144 低压开关电器和控制电器外壳防护等级IEC446 绝缘和⾮绝缘导体的⾊标IEC73 指标灯和按钮的⾊标IEC947-1 总则IEC947-2 断路器IEC947-3 开关、隔离开关、负荷开关IEC947-4 低压继电器、接触器和电动式继电器IEC947-5.1 控制设备和开关、⾃动控制元件5.基本电⽓参数5.1型号：GCS5.2额定电压：主电路AC 400V5.3额定绝缘电压：AC 660 (1000)V5.4⽔平母线额定电流：100A~5000A5.5垂直母线额定电流：1000A5.6额定频率：50Hz5.7母线额定短时耐受电流(1S)：80KA5.8母线额定峰值耐受电流：176KA5.9⼯频耐压（1min）：2500V5.10辅助电路额定电压：AC220V5.11防护等级：IP406.电⽓性能6.1主电路⽅案6.1.1装置主电路⽅案共32组118个规格，不包括由于辅助电路的控制与保护的变化⽽派⽣的⽅案和规格。
GCS安装使用说明书中英
GCS型低压抽出式开关柜安装使用说明书0ZD.412.320GCS LOW-VOLTAGE DRAW-OUT TYPE CUBICLE INSTALLATION AND USE INSTRUCTION湖南开关有限责任公司2004HUNAN SWITCHGEAR CO., LTD2004GCS型低压抽出式开关柜适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。
GCS low-voltage draw-out type cubicle is suitable for the power of low voltage distribution system of the power plant、transformer substation、oil chemistry industry department、plant mine enterprise and high building etc., for controlling center of distribution and motor, for controlling use of electric power convert and distribution of capacitance compensation etc.,.在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
It can fulfill the special requirement at power use place of larger stand-alone capacity power plants、low voltage power controlling center of larger scale petrol chemistry industry and motor controlling center etc.,.本开关柜是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性适用性强、结构新颖、防护等级高等特点，可以作为低压抽出式开关柜的换代产品使用。
GCS柜说明
GCS低压抽出式开关柜 襄樊金恒电气有限公司1、用途:GCS型低压抽出式开关柜(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜，该装置目前已被电力用户广泛选用。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为380V、(400)V、(600)V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
2、执行标准:IEC439-1《低压成套开关和控制设备》GB7251 《低压成套开关设备》ZBK36001 《低压抽出式成套开关设备》3、型号和含义4、结构特点：4.1 装置的主构架采用8MF型钢，构架采用拼装和部分焊接两种结构形式。
主构架上均有安装模数孔E=20㎜。
4.2 装置各功能室严格分开，其隔室主要分为功能单元室、母线室、电缆室，各单元的功能相对独立。
4.3 装置柜体的尺寸系列。
（㎜）高 2200宽 400 600 800 1000深 800 1000 800 1000 600 800 1000 600 800 10004.4功能单元a.抽屉层高的模数为160㎜。
分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。
单元回路额定电流400A及以下。
b.抽屉改变仅在高度尺寸上的变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
c.每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉。
其中一单元以上抽屉采用多功能后板。
d.抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接插件。
e.1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
f.单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
GCS说明资料
GCS型低压抽出式开关柜1.0概述GCS型低压抽出式开关柜（以下称装置）是由原国家电力工业部、机械工业部联合设计组，针对广大电力用户及设计单位的要求而研制的符合国情、具有较高技术性能指标、能够适应电力市场发展需求并可与现有引进产品竞争的低压抽出式开关柜，该装置一九九六年七月在上海通过原两部联合主持的鉴定，受到生产制造单位和电力使用部门的重视和肯定。
原电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型抽出式开关柜推广应用有关问题的通知》。
目前，GCS型低压抽出式开关柜已被电力用户广泛选用。
2.0使用范围和用途装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为400V、660V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
3.0产品型号的组成及含义GCS- —□/ □辅助回路方案编号主回路方案编号森源电气系统抽出式封闭式开关柜4.0 性能指标GB 7251.12 《低压成套开关设备和控制设备第2部分：成套电力开关和控制设备》JB/T 9661 《低压抽出式成套开关设备》GB/T15576 《低压成套无功功率补偿装置》5.0 使用环境条件1正常工作环境1）周围空气温度不超过+40℃，不低于-25℃，24小时平均温度不超过+35℃；2）最高温度为+40℃时其相对湿度不得超过50%，在较低温度时允许有较大的相对湿度，而且由于温度的变化允许偶然产生适度的凝露；3）海拔高度不超过2000m；4）污染等级3级；4）无剧烈振动和无化学腐蚀性气体存在的场所；5）安装倾斜度不大于5°；2特殊工作条件：在超过规定的正常环境条件下使用，请用户和我公司协商。
运输、存储和安装过程中、温度范围允许在-25℃至+55℃之间，在短时间内（不超过24h）可达+70℃。
