机房与机柜布置图
机房与机柜理线方法介绍(图文)
理线一直是让很多朋友头疼，机柜型配线架已经成为机房配线架的主体，所以理线也是重要的一部分，如何才能把机柜整理的好也是很多企业竟争力的一部分，那么今天就针对这方面的知识做个总结。
一、整理机柜的几点原则要根据网络的拓扑结构和现有设备情况来整理网线;机柜电源线和网线原则上要分开整理，设备的放置要适当，避免相互挤压、避免太高或太低，避免相互距离太近;如果机柜内设备太多，应该对设备加以编号;对每一根线路要在适当的位置注明来源，对不同的连线(如一般网络连接线、交叉线、专线等)要有不同的识别方法;网线编排依据房间号而不依据人。
概括为一句话说就是：布局清晰，线序规整，标记明确，易于维护。
二、机柜整理步骤1. 前期准备首先要通知用户在不影响用户正常工作的情况下进行整理机柜。
然后根据网络的拓扑结构、现有的设备情况、用户数量、用户分组等多种因素勾画出机柜内部的线路走线图和设备位置图。
接下来准备好所需材料：网络跳线、标签纸、各种型号的塑料扎带。
2. 整理机柜安装机柜：需要我们自己动手做以下三件事：第一，使用随机框带的螺丝和螺母将固定架上紧;第二，将机柜扳倒，把可以活动的轮子安上;第三，根据设备的位置在固定架上调整和添加挡板。
整理线路：将网线分组，组数通常小于或等于机柜后面理线架的个数。
将所有设备的电源线捆扎在一起，将插头从后面的通线孔插入后，通过一个单独的理线架寻找各自的设备。
2）每根双绞线的重量全部变成拉力，作用在模块的后侧。
如果在端接点之前没有对双绞线进行绑扎，那么这一拉力有可能会在数月、数年后将模块与双绞线分离，引起断线故障；3）万一在该配线架中某一个模块需要重新端接，那维护人员只能探入“水帘”内进行施工，有时会身披数十根双绞线，而且因机柜内普遍没有内设光源，造成端接时不容易看清楚，致使端接错误的概率上升。
2、逆向理线也称为反向理线。
逆向理线是在配线架的模块端接完毕后，并通过测试后，再进行理线。
其方法是从模块开始向机柜外理线，同时桥架内也进行理线。
机房平面布置图
理线架
24 口配线 架
8
理线架
ห้องสมุดไป่ตู้
24 口交换
机
24 口交换 机
理线架
9 以后的业务扩 展
24 口配线
架
24 口配线 架
10
理线架
24 口交换 机
24 口交换 机
11
24 口配线架
与 1 号柜互连
24 口交换机
理线架
理线架
24 口配线 架
24 口配线架 20
24 口配线 架
12
24 口配线架
理线架
理线架
二 插２５０Ｖ１０Ａ
北
全钢出风口 600×300
翻盖地插座（地板上安装） 双三眼２５０Ｖ16A
网络缆线孔 200×250
机房地面布置图
全钢抗静电地板 600×600×35
3000
3000
3200
3200
3200
新风机
总配电 柜
电梯
机房动力
电源壁挂空布调电置源
250V16A
图墙上安装
室 外 机
3000
19
24 口交换 机
24 口交换机
服务器
34
24 口配线 架
与三号网络机柜 互连 16 口工作区 网络连接 8 口
24 口交换 机
13
35 理线架
理线架
36 9 口光线配线
架
与四楼互连
24 口配线 架
37
24 口配线 架
14
38
理线架
39 40 预留扩展
41
24 口交换 机
24 口交换 机
15
理线架
理线架
7 78
机房(柜)设备布置及工艺要求

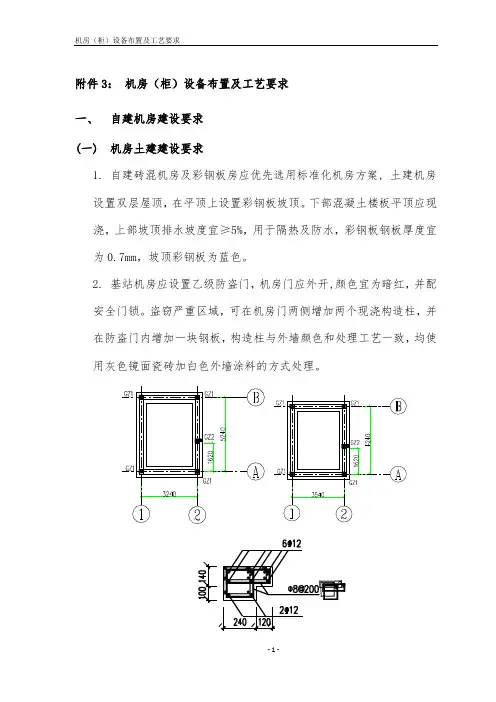

附件3：机房（柜）设备布置及工艺要求一、自建机房建设要求(一)机房土建建设要求1.自建砖混机房及彩钢板房应优先选用标准化机房方案, 土建机房设置双层屋顶，在平顶上设置彩钢板坡顶。
下部混凝土楼板平顶应现浇，上部坡顶排水坡度宜≥5%，用于隔热及防水，彩钢板钢板厚度宜为0.7mm，坡顶彩钢板为蓝色。
2.基站机房应设置乙级防盗门，机房门应外开,颜色宜为暗红，并配安全门锁。
盗窃严重区域，可在机房门两侧增加两个现浇构造柱，并在防盗门内增加一块钢板，构造柱与外墙颜色和处理工艺一致，均使用灰色镜面瓷砖加白色外墙涂料的方式处理。
图1-1 机房防撬柱示意图3.基站机房应设置单相与单相带地电源插座2～3个，普通插座应装在设备附近的墙上，下沿距地0.3m明装，空调插座底距地1.8米明装。
4.机房内建设照明度（在离地面0.8米水平面上）应为150-200LX。
可采用荧光灯或节能灯，灯管靠墙安装垂直墙面固定。
5.自建机房梁下净高宜为3米，机房应密封，防尘。
6.不建议在基站建设围墙，土建机房不得建设围墙。
在以下情况可建：有防盗要求的一体化机柜平原站或三管塔配一体化机柜的平原基站。
围墙推荐做法如下图所示：参照国标图集《室外工程》12J003选用。
院内地坪做法（由下到上）：素土夯实；100厚碎石垫层；60厚C20素混凝土，随捣随抹，原浆抹光。
7.空调应根据通信设备的安装情况分期装机，空调出风口应朝向设备的进风侧，达到“先冷设备，再冷机房”的目的，提高空调的制冷效率；室外机优先安装在机房北面或东面，避免暴晒并尽量靠近室内机安装，应根据室外机尺寸选用合适的室外机防盗笼。
(二)机房设备布置要求1.机房与铁塔相对位置见图1-1、1-2，受地理环境影响，可征地宽度窄，但长度较长的，可将手井，铁塔，馈线窗同时移到机房短边，馈线窗及下走线孔需与图1-1右侧机柜位于一条直线上。
表1-1 自建机房规格选型图1-1 机房（3.3*4m）共享模式总平布置示意图图1-2 机房（3*5m）共享模式总平布置示意图图1-3 3.3*4机房电池不地埋平面示意图图1-4 3.3*4机房电池地埋平面示意图图1-5 3*5机房电池不地埋平面示意图图1-6 3*5机房电池地埋平面示意图2.城区基站和农村有传输汇聚设备或BBU池的宜建设5m*3m标准户型，一般农村基站宜建设4m*3.3m户型。
强弱电机房位置大小及布置(附案例)

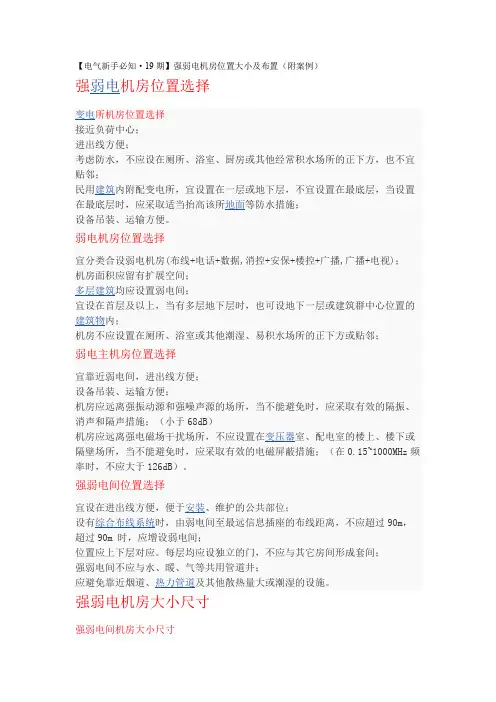

【电气新手必知·19期】强弱电机房位置大小及布置（附案例）强弱电机房位置选择变电所机房位置选择接近负荷中心；进出线方便；考虑防水，不应设在厕所、浴室、厨房或其他经常积水场所的正下方，也不宜贴邻；民用建筑内附配变电所，宜设置在一层或地下层，不宜设置在最底层，当设置在最底层时，应采取适当抬高该所地面等防水措施；设备吊装、运输方便。
弱电机房位置选择宜分类合设弱电机房(布线+电话+数据,消控+安保+楼控+广播,广播+电视)；机房面积应留有扩展空间；多层建筑均应设置弱电间；宜设在首层及以上，当有多层地下层时，也可设地下一层或建筑群中心位置的建筑物内；机房不应设置在厕所、浴室或其他潮湿、易积水场所的正下方或贴邻；弱电主机房位置选择宜靠近弱电间，进出线方便；设备吊装、运输方便；机房应远离强振动源和强噪声源的场所，当不能避免时，应采取有效的隔振、消声和隔声措施；（小于68dB）机房应远离强电磁场干扰场所，不应设置在变压器室、配电室的楼上、楼下或隔壁场所，当不能避免时，应采取有效的电磁屏蔽措施；（在0.15~1000MHz频率时，不应大于126dB）。
强弱电间位置选择宜设在进出线方便，便于安装、维护的公共部位；设有综合布线系统时，由弱电间至最远信息插座的布线距离，不应超过90m，超过90m 时，应增设弱电间；位置应上下层对应。
每层均应设独立的门，不应与其它房间形成套间；强弱电间不应与水、暖、气等共用管道井；应避免靠近烟道、热力管道及其他散热量大或潮湿的设施。
强弱电机房大小尺寸强弱电间机房大小尺寸变电所机房大小尺寸（注：本表格中的办公楼，酒店等地方是以某项目为代。
1微模块机柜(模块化机房)方案规划设计
模块化数据中心（微模块机房）产品如何组成关于本章模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。
单个模块化数据中心按照最台机柜（包括服务器机柜、网络机柜、综合布线柜）配该模块（不包括）占地面积为，加上模块外维护通道和给模块内空调供电的柜，总占地面积不超过，模块总高度不超过。
机柜数量可根据客户需求成对减少。
模块化数据中心的组成如图所示。
端门配电柜服务器机柜空调综合布线柜电源线走线槽信号线走线槽天窗机柜模块化数据中心最大可配置台机柜，机柜包括服务器机柜、网络机柜和综合布线柜。
机柜外观模块化数据中心配置的机柜尺寸统一，机柜符合标准，采用前后风道。
机柜外观如图所示。
机柜特性机柜满足如下特性：前后门通风率。
机柜内后部可安装两条竖装。
机柜的垂直安装立柱上标示有每个“”的准确位置。
机柜的前门、后门及侧板均可锁定，只能用提供的专用钥匙打开。
机柜静载不小于。
机柜技术指标机柜技术指标如表所示。
表机柜技术指标尺寸规格（高X宽2000mmX600mmX1100mmX深）安装空间符合602标准,1单机柜至少有2可用空间，方孔条可前后调节，机柜后侧设置两条竖装安装位置风道前后风道，满配2条1假面板结构组成前门单开门，后门双开门，有侧板。
前后门的通风率％,门体开启角度110°。
表面要求机柜外表面喷涂户内粉，满足类环境的使用要求。
喷涂颜色黑色。
材质咼强度级优质碳素冷轧钢板12mm20mm等级20接地和防静电预留接地螺钉和防静电手腕插座环保要求满足12密闭通道模块化数据中心的密闭通道主要由端门和天窗组成。
端门密闭通道的端门分为推拉门和双开门两种方案，可根据客户的需求选配。
推拉门尺寸：高X宽X深200iXil600mmX2mm推拉门采用推拉结构，以机柜为载体，安装上下轨道，保证密闭通道系统的自身独立性。
门板由1I冷轧钢板折弯而成，中间安装钢化玻璃，保证通道内区域的可视性。
推拉门外观如图2所示。

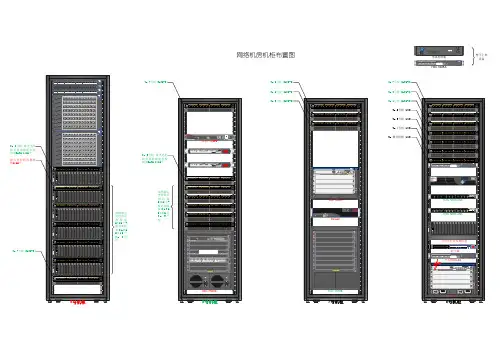

网络机房机柜布置图
OfficeConnect Managed Gigabit Switch
28
28
27
27
26
26
25
25
24
24
23
23
22
22
21
21
20
20
19
19
18
18
17
17
16
16
15
14
H3C S7506E
LSQ1SRPB0 13
CFS CF CARD
12
11
100BASE-X-SFP 1
10 2
9
10/100/1000BASE-T-RJ45 1 8 2
13
13
12
中兴光纤收发器机箱
12
11
10/100/100M ETHERNET L IN K
37
37
36
36
35
35
34
34
33
33
32
32
31
31
30
30
29
H3C SR6608 28
27 26
SFP
TX
RX
RUN
01
1
0
RX
TX
GE
2
25
24
23 22
~ 100-240V;50/60Hz;10.5A ESD
21
PWR2
29
RESET
MANAGEMENT RUN ACT ALM LINK/ACT
12
38
1
2
3
4
5
6
7
8
9
10
11
服务器机柜内部设备参考实图
服务器机柜内部设备参考实图网络的建设离不开机房，一方面机房提供了网络的汇聚，通过核心层的交换路由设备将千百个离散的信息点连接到一起;另一方面机房中的服务器为企业内部提供了各种必要的服务，WWW服务器，MAIL服务器，数据库服务器等等均放置在机房中。
服务器等设备如何放置呢?买个桌子摆在上面吗?如果是一台两台的话可以找个通风散热方便的地方，但如果是十几台甚至是几十台设备的话，如何保证这些设备的安全与正常运行呢?——这就需要使用机柜了，他也是今天我要为大家详细介绍的主角。
小提示:机柜有什么好处呢?就好象物品要放到箱子中整齐的码放和上锁保管一样，服务器等设备也要放到专门的储存介质中才能更有效的管理他们。
机柜就是这个作用，他可以最大限度的节约空间，最有效的保证服务器和交换设备的正常运行，最好的提供设备的散热性。
因为专业公司的设备都是放到机柜中进行管理的。
为了让读者有一个大概印象笔者使用数码相机拍摄了所在公司中心机房中的图象。
第一眼：进入中心机房可以看到所有的服务器和核心交换设备都整齐的放置在机柜中，机柜和我们常见的柜子一样，呈现长方体形状。
笔者所在公司机柜中放置了专门的WWW服务器和MAIL服务器还将核心交换设备也放到了相应的机柜中。
（如图1）远程嘉和机柜图1第二眼单个机柜的正面有一个门，门上会安装一个钥匙孔，可以通过这个锁保证机柜中设备的安全。
打开门后可以看到服务器和显示器还有键盘鼠标整体的摆放在机柜的隔断中。
（如图2）图2第三眼对于放置核心路由交换设备的机柜结构和放服务器的不同，他的隔断放置更加随意，可以在安装时根据需要自由组合。
（如图3）图3第四眼在每个机柜的最上面有一个帮助设备散热的风扇，一个四个大风扇接上电源后就可以24小时*7天的为设备服务，当然如果设备不多的话可以将风扇的电源关闭以节省电力资源。
（如图4）图4第五眼由于放置服务器的机柜最常见所以我们选择这种机柜一步步进行介绍。
在风扇的下面是显示器和键盘设备。
1微模块机柜(模块化机房)方案规划设计
模块化数据中心（微模块机房）产品如何组成关于本章模块化数据中心主要由机柜、密闭通道、供配电系统、制冷系统、智能监控系统、综合布线和消防系统组成。
单个模块化数据中心按照最大28台机柜（包括服务器机柜、网络机柜、综合布线柜）配置。
该模块（不包括UPS）占地面积为35 m2，加上模块外维护通道和给模块内空调供电的PDF 柜，总占地面积不超过55 m2，模块总高度不超过2.65 m。
机柜数量可根据客户需求成对减少。
模块化数据中心的组成如图2-1所示。
1 端门2 PDF配电柜3 服务器机柜4 空调5 综合布线柜6 电源线走线槽7 信号线走线槽8 天窗-机柜模块化数据中心最大可配置28台机柜，机柜包括服务器机柜、网络机柜和综合布线柜。
机柜外观模块化数据中心配置的机柜尺寸统一，机柜符合IEC60297-1标准，采用前后风道。
机柜外观如图2-2所示。
机柜特性机柜满足如下特性：前后门通风率70%。
机柜内后部可安装两条竖装PDU。
机柜的垂直安装立柱上标示有每个“U”的准确位置。
机柜的前门、后门及侧板均可锁定，只能用提供的专用钥匙打开。
机柜静载不小于1300kg。
机柜技术指标机柜技术指标如表2-1所示。
表1-1机柜技术指标项目技术指标尺寸规格（高×宽2000mm×600mm×1100mm×深）安装空间符合IEC60297-1标准，单机柜至少有42U可用空间，方孔条可前后调节，机柜后侧设置两条竖装PDU安装位置风道前后风道，满配42条1U假面板结构组成前门单开门，后门双开门，有侧板。
前后门的通风率70％，门体开启角度110°。
表面要求机柜外表面喷涂户内粉，满足A类环境的使用要求。
喷涂颜色黑色。
材质高强度A级优质碳素冷轧钢板1.2mm~2.0mmIP等级IP20接地和防静电预留接地螺钉和防静电手腕插座环保要求满足RoHS1.2 密闭通道模块化数据中心的密闭通道主要由端门和天窗组成。
机房装修设计-附详细清单
机房装修设计计算机机房应是整个大楼安全性、可靠性要求最高、最重要的场所，机房内放置的计算机设备、通迅、网络设备不仅因为高科技产品需要一个非常严格的操作环境，更重要的是它能否正常运作，对整个分行的信息管理与数据安全运行是至关重要的，因此计算机机房的基本结构，组合必须达到以下标准：防尘、抗静电、阻燃、绝燃、信号屏蔽、防漏水、隔热、保温、降噪等。
在设计、施工、材料选择上均应重点考虑这些要求。
1。
1 装修特点.中心主机房与配电室的顶棚乳白色防尘铝天花扣板，墙面为象牙白色彩钢板，不锈钢板踢脚,地面为白色抗静电地板。
大量使用平整、细腻的材料共同烘托机房简洁、精密、流畅、明快的高科技现代化氛围。
1.2 技术特点1）．防尘处理：为满足计算机对洁净度有较高要求，除主材选用不起尘的材料外，在机房的服务器室、配电室、值班室区域地板下及天棚均需做防尘处理.2)．防火处理：除主材采用非燃性材料或难燃性材料外，其它材料尽可能选用难燃性材料.机房墙面为彩钢板、玻璃隔断,所有隐蔽工程用的木质材料，均做防火处理。
防火分区间的玻璃隔断为不锈钢包框铯钾防火玻璃隔断，并且防火玻璃隔断地板下、吊顶内用轻钢龙骨防火石膏板封堵，使机房整体防火性能得到很好的保证.疏散口设有醒目的紧急出口标记，便于人员疏散。
3）．保温处理对于保温处理有不同的处理方式,在我司的工程经验中，其一,是在机房地面敷设橡塑保温板达到保温目的;其二，是对铺设在静电地板下的通风管道路由时进行规划设计,通过风管温度来调节静电地板与地板之间温度.在本项目中,我司设计方案时在保证精密空调容量足够的前提下，采用第一种方式来达到机房重要区域的保温要求，其优势可保温效果非常好.4)．屏蔽处理由于机房的特殊性，要求机房内运行的设备与数据安全非常的高，这就要求机房内的电子设备不能受到外部的电子干扰，同时,机房内运行的电子设备所产生的电子辐射不能对周围的办公环境造成污染。
这就要求我们的机房在屏蔽功能上有充分的措施，我们云南瑞普电子有限公司在机房屏蔽功能的处理主要通过以下几个方面来考虑，墙面用南京格满林彩钢板饰面。
机房综合布线安装规范标准
机房综合布线工程1. 1、机房综合布线系统机房采用下走线方式，安装镀锌走线槽,强电主线槽300*200，强电支线槽200*100，弱电主线槽 300*150，弱电支线槽 200*100 。
强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供给电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆，布放ODF 到设备机柜的光缆。
一边布放列头柜到设备柜的电源线，一边布放网线等信号线缆，上层布放设备柜到ODF柜的光缆。
电源线和信号线穿插时，会对信号线产生干扰。
1、桥架及线槽的安装位置应符合施工图要求，左右偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过 2mm；3、垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺；5、金属桥架、线槽及金属管各段之间应保持连接良好，安装结实。
1. 2、综合布线系统整体技术要求A、线缆类〔a〕六类非屏蔽双绞线电缆类型：六类 UTP 电缆芯线规格：部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性。
芯线对数：4 对电缆外皮：低烟无卤外皮。
符合 IEC61034，IEC60754 标准。
标准：符合 TIA/EIA 568B 和 ISO /IEC 11801 及相关国标准，并符合国际第三方测试实验室。
〔如 ETL/3P〕带宽：≥250MHz特性阻抗：(1 - 100 MHz)---(100 ± 15) (100 - 250 MHz)---(100 ± 20) 〔b〕多模光缆规格：室光缆：低烟无卤外护套〔束状软光缆〕标准：50\125µm，满足 ISO 的 OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km雷射光源850nm1500\500MHz-Km红外光源850\1300nm纤芯衰耗：最大3.0dB\1.0dB850\1300nm光缆 10G 传输应用要求支持距离达 150 米。
机房(柜)设备布置及工艺要求
附件3: 机房(柜）设备布置及工艺要求一、自建机房建设要求(一)机房土建建设要求1.自建砖混机房及彩钢板房应优先选用标准化机房方案, 土建机房设置双层屋顶，在平顶上设置彩钢板坡顶.下部混凝土楼板平顶应现浇,上部坡顶排水坡度宜≥5%，用于隔热及防水，彩钢板钢板厚度宜为0。
7mm，坡顶彩钢板为蓝色。
2.基站机房应设置乙级防盗门，机房门应外开,颜色宜为暗红,并配安全门锁。
盗窃严重区域，可在机房门两侧增加两个现浇构造柱，并在防盗门内增加一块钢板，构造柱与外墙颜色和处理工艺一致，均使用灰色镜面瓷砖加白色外墙涂料的方式处理。
图1—1 机房防撬柱示意图3.基站机房应设置单相与单相带地电源插座2～3个，普通插座应装在设备附近的墙上，下沿距地0。
3m明装，空调插座底距地1.8米明装.4.机房内建设照明度(在离地面0。
8米水平面上）应为150-200LX。
可采用荧光灯或节能灯，灯管靠墙安装垂直墙面固定。
5.自建机房梁下净高宜为3米，机房应密封，防尘.6.不建议在基站建设围墙，土建机房不得建设围墙。
在以下情况可建：有防盗要求的一体化机柜平原站或三管塔配一体化机柜的平原基站。
围墙推荐做法如下图所示:参照国标图集《室外工程》12J003选用。
院内地坪做法（由下到上）：素土夯实;100厚碎石垫层；60厚C20素混凝土，随捣随抹，原浆抹光。
7.空调应根据通信设备的安装情况分期装机 ,空调出风口应朝向设备的进风侧,达到“先冷设备,再冷机房”的目的，提高空调的制冷效率；室外机优先安装在机房北面或东面，避免暴晒并尽量靠近室内机安装，应根据室外机尺寸选用合适的室外机防盗笼。
(二)机房设备布置要求1.机房与铁塔相对位置见图1-1、1—2，受地理环境影响,可征地宽度窄，但长度较长的，可将手井，铁塔，馈线窗同时移到机房短边,馈线窗及下走线孔需与图1-1右侧机柜位于一条直线上。
表1-1 自建机房规格选型图1-1 机房（3。
3＊4m）共享模式总平布置示意图图1—2 机房（3*5m）共享模式总平布置示意图图1-3 3。
机房设备布局规划
机房设备布局规划数据机房是多功能、多专业的系统工程，除电子计算机系统的各类设备外，还有各类环境保障设备，只有合理的规划设备布局，才能充分发挥各子系统的功能，便于今后的扩充，方便运维人员的管理，节省投资。
设备布局建议考虑如下原则:(1)主机、存储设备、服务器机柜宜分区布置，主机、存储设备、服务器机柜及UPS、空调机等设备应按产品要求留出检修空间，允许相邻设备的维修间距部分重叠。
(2)设备之间走道净宽不应小于1.2m。
(3)合理规化分阶段进入机房的设备及预留扩充设备的相对位置，既要符合计算机系统的工艺流程，又要方便今后扩充设备的进场就位及线缆的连接。
(4)服务器机柜侧面可无间距排列以便于强、弱电线(缆)的敷设。
每排机柜之间的距离最好符合地板模数，以避免机柜前后出现小于30Omm的补边地板。
(5)放置发热量较大的服务器如IBM690、670等服务器机柜时，其机柜前面之间的净距离不应小于2.lm，以免热密度太高从而影响设备的散热。
(6)设备较多的服务器机房建议列头柜方式，使综合布线线缆汇集到列头柜而不是核心柜从而节省双绞线与光纤，同时便于使用二级网络交换设备，也便于安装使用服务于某列机柜的KVM系统。
(7)新风机的安装位置应保证新风是取自室外新鲜、清洁的空气，新风人口应不影响大楼外观，迸风口下缘距室外地坪不宜小于2m;当新凤入口设在绿化地带时，进风口下缘不宜小于lm，以减少尘埃污染，延缓空气过滤器的清洗时间，延长空气过滤器的寿命。
(8)机房精密空调机在有效送风距离内，送风方向应与设备排列方向一致;采用地板下送风方式时，空调机送风方向应与地板下强、弱电线槽顺向布置的方向一致，以减少空调系统的阻力、充分发挥空调系统效率。
(9)排风机安装位置应保证其排风口高于新风入口并避免送风、排风短路。
(10)新风管道的送风口位置应使新风与空调机回风充分混合。
(11)配电柜布置宜靠近末端负载以减少线缆，方便维护管理。
(12)应有畅通的疏散通道。
