圆锥滚子轴承受力特点

圆锥滚子轴承受力特点

圆锥滚子轴承受力特点
1. 圆锥滚子轴承受力,那可真是不一般啊!就像大力士能扛起很重的东西一样,它能承受来自各个方向的力呢!比如汽车轮子上的圆锥滚子轴承,在飞速行驶中得承受多大的压力呀!
2. 你想想看,圆锥滚子轴承在工作的时候得有多努力呀!它得稳稳地承受着各种力量,这不就像我们努力工作一样吗?比如在大型机械中,要是它不努力可不行啊!
3. 哇塞,圆锥滚子轴承受力的特点可太有意思了!它能巧妙地应对不同的情况,这简直就像是一个聪明的小精灵呀!像那些运转的机床,轴承在其中发挥着关键作用呢!
4. 圆锥滚子轴承受力难道不可神奇吗?它可以把复杂的力处理得妥妥当当,就像一个优秀的指挥官指挥战斗一样!例如在风力发电机中,它就得应对各种风力带来的力呀!
5. 嘿,圆锥滚子轴承的受力特点可不能小瞧哦!它就像一位坚韧不拔的勇士,无畏地承受着一切!比如在重型起重机上,它可是得超级坚强呢!
6. 哎呀呀,圆锥滚子轴承受力真的很独特呢!它可以在各种艰难环境下稳定工作,这和我们顽强的运动员多像呀!像在一些恶劣工况下的设备中就能看到它的出色表现。

7. 哇哦,圆锥滚子轴承受力有它的绝招呢!就像身怀绝技的大侠一样厉害,不管什么情况都能应对!比如在一些高精密仪器中,它可是至关重要的呀!
8. 圆锥滚子轴承受力特点真的是非常关键呀!它决定了设备的运行稳定和可靠性,就如同人的心脏一样重要呢!所以在很多机械中,都得靠它呀!
我的观点结论:圆锥滚子轴承的受力特点使其在众多领域发挥着不可或缺的作用,其强大的承受力保障了各种机械的正常运转。

圆锥滚子轴承说明

圆锥滚子轴承说明

圆锥滚子轴承说明圆锥滚子轴承是一种广泛应用于各种机械设备中的轴承产品。

其优点在于在高速、高温、高负荷、强冲击等特殊工况下依然表现出色。

本文将会对圆锥滚子轴承进行详细的说明。

一、基本构造圆锥滚子轴承由一个内圆锥面和一个外圆锥面组成,其滚子是一组以圆锥为截面的固定轴向和自由旋转的圆柱形,通常为两排。

而且它们由箍与对应的滚子架连接起来。

这种轴承的外圆锥面和内圆锥面的倾角决定了内外圆锥面接触点和吸力的大小和方向。

滚子的个数方向分别与轴线成夹角,是由轴的载荷、刚度和空间限制所决定的。

二、分类及适用范围1. 根据结构形态圆锥滚子轴承分为:单列圆锥滚子轴承、双列圆锥滚子轴承。

单列圆锥滚子轴承的支撑能力相对较小,但安装方便,适用于一些低速低精度的动力机械。

双列圆锥滚子轴承支撑能力大,运行平稳,更适用于高速度和精度要求高的动力机械。

2. 根据内圆锥面和外圆锥面的倾角大小以及滚子和箍的结构,圆锥滚子轴承可分为:普通圆锥滚子轴承、调心圆锥滚子轴承、调整座圆锥滚子轴承等。

普通圆锥滚子轴承可以承受较大的载荷、转速可靠。

调心圆锥滚子轴承则在振动和冲击载荷下有更好的适应性。

调整座圆锥滚子轴承是经过精心设计的,可承受较大的偏移和振动载荷。

同时也具有精度高、刚度大的特点。

3. 根据轴承内间隙的大小,圆锥滚子轴承可分为:C3级、C4级、C5级、C6级等级。

这些等级的区别在于内部空余空间大小,空余空间大,载荷能够江大,但是转速相对较低。

因此,不同等级的圆锥滚子轴承可以适应不同的机械要求。

三、特点圆锥滚子轴承具有以下特点:1. 承载能力强:圆锥滚子轴承具有承受高速和高负载的能力。

2. 精度高:圆锥滚子轴承的制造工艺精度高,能够满足高速和高精度的要求,同时能长时间保持较好的精度。

3. 轴向间隙小:圆锥滚子轴承能够承受大的径向和轴向载荷,同时轴向间隙较小,使得无论是静态负荷还是动态负荷都具有很高的刚度。

4. 安装调整方便:圆锥滚子轴承的安装、拆卸和调整都非常方便,可以节省很多时间。

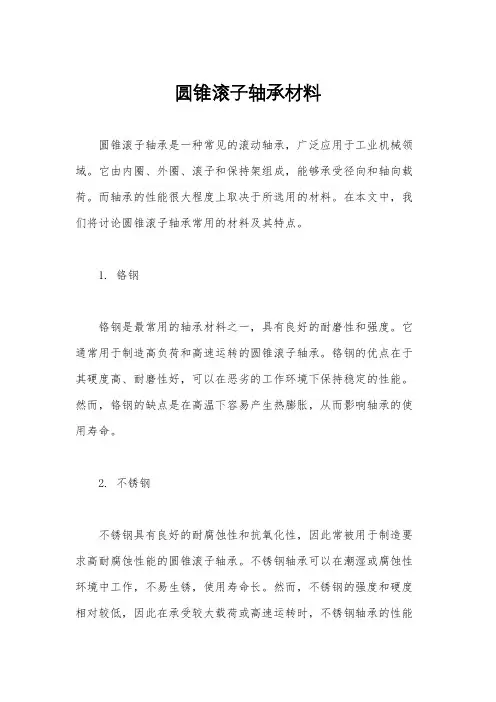

圆锥滚子轴承材料

圆锥滚子轴承材料

圆锥滚子轴承材料圆锥滚子轴承是一种常见的滚动轴承,广泛应用于工业机械领域。

它由内圈、外圈、滚子和保持架组成,能够承受径向和轴向载荷。

而轴承的性能很大程度上取决于所选用的材料。

在本文中,我们将讨论圆锥滚子轴承常用的材料及其特点。

1. 铬钢铬钢是最常用的轴承材料之一,具有良好的耐磨性和强度。

它通常用于制造高负荷和高速运转的圆锥滚子轴承。

铬钢的优点在于其硬度高、耐磨性好,可以在恶劣的工作环境下保持稳定的性能。

然而,铬钢的缺点是在高温下容易产生热膨胀,从而影响轴承的使用寿命。

2. 不锈钢不锈钢具有良好的耐腐蚀性和抗氧化性,因此常被用于制造要求高耐腐蚀性能的圆锥滚子轴承。

不锈钢轴承可以在潮湿或腐蚀性环境中工作,不易生锈,使用寿命长。

然而,不锈钢的强度和硬度相对较低,因此在承受较大载荷或高速运转时,不锈钢轴承的性能会有所下降。

3. 陶瓷陶瓷材料因其硬度高、耐磨性好、抗腐蚀性强而被广泛应用于高性能轴承的制造中。

圆锥滚子轴承采用陶瓷材料制成,能够在高速、高温和腐蚀性工作环境下保持稳定的性能。

此外,陶瓷材料还具有良好的自润滑性能,能够减少轴承的摩擦和磨损,延长使用寿命。

然而,陶瓷材料的成本较高,制造工艺复杂,因此价格昂贵。

4. 聚四氟乙烯(PTFE)聚四氟乙烯是一种具有良好自润滑性能的高分子材料,常用于制造需要良好自润滑性能的圆锥滚子轴承。

PTFE材料具有低摩擦系数、良好的耐磨性和化学稳定性,能够减少轴承的摩擦损失,延长使用寿命。

然而,PTFE材料的强度和硬度较低,不适用于承受大载荷或高速运转的工况。

总的来说,圆锥滚子轴承的材料选择应根据具体的工作条件和要求来确定。

铬钢适用于承受大载荷和高速运转的工况,不锈钢适用于腐蚀性环境,陶瓷适用于高性能要求的工况,而PTFE适用于需要良好自润滑性能的工况。

在选择轴承材料时,需要综合考虑其机械性能、耐磨性、耐腐蚀性、摩擦性能等因素,以确保轴承能够稳定可靠地工作。

圆锥滚子轴承用途有哪些

圆锥滚子轴承用途有哪些

圆锥滚子轴承用途有哪些圆锥滚子轴承是一种常见的滚动轴承,具有许多广泛的应用领域。

下面我将详细介绍圆锥滚子轴承的用途:1. 汽车工业:圆锥滚子轴承广泛应用于汽车行业中的传动系统。

例如,在变速器中,圆锥滚子轴承能够承受高速旋转和大扭矩的同时,有效地降低摩擦和磨损,提高传动效率。

此外,圆锥滚子轴承还用于汽车差速器、轮毂和传动轴等部位。

2. 铁路交通:圆锥滚子轴承在铁路交通行业中也具有重要的使用价值。

在列车的车轮轴承中,圆锥滚子轴承能够承受高速旋转和大径向负荷,保证列车的安全运行。

此外,圆锥滚子轴承也应用于铁路机车和客车的传动系统,如传动箱和减速器。

3. 工程机械:圆锥滚子轴承在工程机械行业中也得到广泛使用。

例如,在挖掘机、推土机和装载机等工程机械的转向系统中,圆锥滚子轴承能够承受较大的径向和轴向负荷,同时具有较高的刚性和耐久性。

4. 风力发电:圆锥滚子轴承在风力发电行业中的主轴部位应用非常广泛。

风力发电机组中的主轴承受着风扇叶片旋转产生的巨大径向和轴向力,因此需要具有高强度和刚性的轴承,圆锥滚子轴承正是满足这些需求的理想选择。

5. 矿山设备:在矿山设备中,圆锥滚子轴承也有重要的应用。

例如,在矿石破碎机和筛分机等设备中,圆锥滚子轴承能够承受较大的冲击负荷和振动负荷,同时具有较高的可靠性和耐久性。

6. 航空航天:在航空航天领域中,要求轴承具有较高的精度和可靠性。

圆锥滚子轴承由于其特殊的结构设计和制造工艺,能够满足航空航天设备对于高速旋转和复杂载荷的要求。

因此,圆锥滚子轴承被广泛应用于航空发动机、飞机起落架和导航设备等重要部位。

7. 冶金设备:在冶金设备中,圆锥滚子轴承也有许多应用。

例如,在轧机和连铸机等设备中,圆锥滚子轴承能够承受较大的载荷和冲击负荷,同时具有较高的转速和刚性。

总之,圆锥滚子轴承由于其结构特点和性能优势,在汽车工业、铁路交通、工程机械、风力发电、矿山设备、航空航天和冶金设备等领域都有广泛应用。

圆锥滚子轴承的特点

圆锥滚子轴承的特点

圆锥滚子轴承‎的特点、分类、用途和安装方‎法圆锥滚子轴承‎的特点圆锥滚子轴承‎可以分离,由内圈与滚子‎、保持架一起组‎成的组件和外‎圈可以分别圆锥滚子轴承‎安装。

滚子和滚道接‎触处修正的接‎触线可以减少‎应力集中。

圆锥滚子轴承‎可以承受大的‎径向载荷和轴‎向载荷。

由于圆锥滚子轴承‎只能传递单向‎轴向载荷,因此,为传递相反方‎向的轴向载荷‎就需要另一个‎与之对称安装‎的圆锥滚子轴承‎。

带倾斜角的滚‎道能使圆锥滚子轴承‎承受径向和轴‎向的联合负荷‎。

外滚道和轴承‎中心线之间的‎角度越大,承受轴向和径‎向负荷比的能‎力就越大。

滚子与滚道的‎线性接触使圆锥滚子轴承‎具有很大的承‎载能力。

这一特点和对‎径向负荷、轴向负荷以及‎对这两种联合‎负荷的承受能‎力,使圆锥滚子轴承‎在许多应用场‎合成为理想的‎选择。

对给定的内径‎,可以选用特轻‎活特重的截面‎以满足不同负‎荷的要求。

圆锥滚子轴承‎中用量最多的‎是单列圆锥滚子轴承‎。

在轿车的前轮‎轮毂中,近年来也用上‎了小尺寸的双‎列圆锥滚子轴承‎。

四列圆锥滚子轴承‎用在大型冷、热轧机等重型‎机器中。

圆锥滚子轴承‎的分类单列圆锥滚子轴承‎有一个外圈,其内圈和一组‎锥形滚子由筐‎形保持架包罗‎成的一个内圈‎组件。

外圈可以和内‎圈组件分离,按照ISO圆锥滚子轴承‎外形尺寸标准‎的规定,任何一个标准‎型号的圆锥滚子轴承‎外圈或内圈组‎件应能和同型‎号外圈或内圈‎组件实现国际‎性互换。

即同型号的外‎圈除外部尺寸‎、公差需符合I‎S O492(GB307)规定外,内圈组件的圆‎锥角、组件锥体直径‎等也必须符合‎互换的有关规‎定。

通常,单列圆锥滚子轴承‎外圈滚道的圆‎锥角在10°~19°之前,能够同时承受‎轴承向载荷和‎径向载荷的联‎合作用。

锥角愈大,承受轴向载荷‎的能力也愈大‎。

大圆锥角的轴‎承,后置代号加B‎,锥角在25°~29°之间,它可承受较大‎的轴向载荷。

圆锥滚子轴承的作用

圆锥滚子轴承的作用

圆锥滚子轴承的作用
圆锥滚子轴承的作用
圆锥滚子轴承是一种常用的传动装置之一,它可以在很多领域发挥巨大的作用。

本文将就其作用从以下几个方面进行详细介绍。

一、承受高径向和轴向载荷的能力
圆锥滚子轴承由内圈、外圈、滚子和保持架组成。

由于滚子与内外圈的接触点经过优化设计,使得圆锥滚子轴承在承受高径向和轴向载荷的情况下仍然具有很高的刚度和承载能力。

二、自动调心能力
圆锥滚子轴承与一些其他的轴承相比,具有自动调心的能力。

由于圆锥滚子与内外圈的接触角度,使其可以在支持轴的倾斜和偏差的情况下保持正常运转,从而增加了其应用场合的广泛性和灵活性。

三、降低流体动力损失
在很多工业领域中,为了降低能源的消耗,减少流体的动力损失也是一个重要的目标。

而圆锥滚子轴承中的保持架通常采用铜合金制成,其具有良好的导热性,可以使轴承在高速运转时,产生的热量迅速散发出去,从而降低流体的动力损失。

四、集成式的安装设计
圆锥滚子轴承在设计时采用了一些集成化的安装设计,使得其能够很方便地安装在各种特殊的机器中,有效地提高了机器的稳定性和工作效率。

综上所述,圆锥滚子轴承在机械制造、汽车、冶金、石油、航空航天等领域中都有着重要的作用。

尤其是在一些大型的机器设备上,圆锥滚子轴承能够承受较大的轴向和径向载荷,保证设备正常的工作。

同时,由于其自动调心和降低流体动力损失的优点,其应用也越来越广泛。

圆锥滚子轴承型式试验

圆锥滚子轴承型式试验

圆锥滚子轴承是一种常见的滚动轴承,通常用于支撑悬挂在轴上的旋转部件。

这类轴承设计成能够承受径向和轴向两个方向上的负载。

以下是关于圆锥滚子轴承的一些常见型式试验:
1. 基本尺寸和公差测试:对圆锥滚子轴承的基本尺寸和公差进行测试,确保轴承的制造符合规定的标准和要求。

2. 轴承几何形状测试:包括内、外圈的直径、圆周和轴承宽度等几何参数的测试,以确保轴承的几何形状符合设计要求。

3. 圆锥滚子轴承的装配测试:测试圆锥滚子轴承的装配过程,确保轴承能够正确安装到轴上,并保持良好的配合。

4. 径向承受能力测试:在实验室条件下,对圆锥滚子轴承进行径向负载测试,以评估轴承在承受径向负载时的性能和极限。

5. 轴向承受能力测试:测试圆锥滚子轴承在轴向方向上的承受能力,评估轴承在承受轴向负载时的性能和极限。

6. 旋转摩擦和轴承磨损测试:在旋转条件下测试圆锥滚子轴承的摩擦特性和磨损情况,以评估轴承的寿命和运行稳定性。

7. 密封性能测试:对圆锥滚子轴承的密封性能进行测试,以确保轴承在工作环境中能够有效防止灰尘、污染物等进入轴承内部。

8. 温度和振动测试:在模拟工作条件下,对圆锥滚子轴承的温度和振动特性进行测试,以评估轴承在不同工况下的稳定性和可靠性。

9. 轴承寿命试验:对圆锥滚子轴承进行寿命试验,通过模拟长时间运行,评估轴承在实际使用中的寿命和性能。

这些试验有助于确保圆锥滚子轴承的质量和可靠性,以满足其在各种工业和机械应用中的要求。

不同国家和地区可能有不同的标准和测试方法,具体的测试程序可能会有所不同。

圆锥滚子轴承 标准

圆锥滚子轴承 标准

圆锥滚子轴承标准圆锥滚子轴承是一种常见的滚动轴承,它由内圈、外圈、圆锥滚子和保持架组成。

圆锥滚子轴承主要用于承受较大径向和轴向负荷的机械部件,如汽车轮毂、传动轴等。

在选择和安装圆锥滚子轴承时,需要遵循一定的标准,以确保其正常运行和使用寿命。

本文将对圆锥滚子轴承的标准进行详细介绍。

首先,圆锥滚子轴承的选型标准是十分重要的。

在选择圆锥滚子轴承时,需要考虑轴承的额定负荷、转速、尺寸、精度等参数,以满足实际工作条件的要求。

此外,还需要根据轴承所承受的负荷类型和大小来选择合适的内、外圈倾角,以及圆锥滚子的数量和尺寸。

只有在严格按照标准进行选型,才能确保圆锥滚子轴承在工作时具有良好的稳定性和可靠性。

其次,圆锥滚子轴承的安装标准也是至关重要的。

在安装圆锥滚子轴承时,需要保证轴承和轴承座的匹配精度,避免因安装不当而导致轴承过早损坏或运行不稳定。

此外,还需要注意轴承的清洁和润滑,确保其在工作时能够正常运转。

在安装过程中,还需要严格按照标准的扭矩要求来进行紧固,避免因紧固力不足或过大而引起轴承失效或损坏。

最后,圆锥滚子轴承的使用和维护标准也是非常重要的。

在使用圆锥滚子轴承时,需要注意避免过载和冲击载荷,确保轴承在额定负荷范围内工作。

同时,还需要定期对轴承进行润滑和清洁,及时更换磨损严重的轴承零部件,以延长轴承的使用寿命。

在维护过程中,还需要注意轴承的存放环境和防锈措施,以确保轴承在存放期间不受损坏。

总之,圆锥滚子轴承的标准对于其选型、安装、使用和维护都具有重要的指导意义。

只有严格按照标准的要求来进行操作,才能保证圆锥滚子轴承在工作时具有良好的性能和稳定性,从而为机械设备的正常运行提供保障。

希望本文所介绍的圆锥滚子轴承标准能够对广大用户和从业人员有所帮助,促进圆锥滚子轴承的正确应用和维护。

圆锥滚子轴承类型代号

圆锥滚子轴承类型代号

圆锥滚子轴承类型代号
圆锥滚子轴承是一种常见的轴承类型,主要用于承受径向和轴向载荷,支撑旋转轴或轮毂,并保证其旋转精度。

根据不同的设计、结构和使用场合,圆锥滚子轴承有多种类型。

为了方便用户选择和使用,通常会为不同类型的圆锥滚子轴承制定相应的类型代号。

圆锥滚子轴承的类型代号通常由一个或两个英文字母组成,用于表示轴承的基本类型和尺寸。

其中,最常用的类型代号包括:
1. R——表示常规圆锥滚子轴承,用于承受径向和轴向载荷,结构简单,安装方便。

2. RR——表示双列圆锥滚子轴承,用于承受径向和轴向载荷,承载能力较高,适用于重载场合。

3. RK——表示凸缘圆锥滚子轴承,具有较大的径向和轴向调整量,常用于支撑大型旋转轴。

4. RP——表示带挡边圆锥滚子轴承,适用于承受单向轴向载荷,常用于机床主轴等场合。

5. RT——表示凸缘法兰式圆锥滚子轴承,具有较大的径向和轴向调整量,适用于需要快速装拆的场合。

这些类型代号能够帮助用户快速了解不同圆锥滚子轴承的特点和使用场合,方便选择和使用。

需要注意的是,不同厂家和品牌可能会有不同的类型代号规定,具体应以厂家提供的产品手册为准。

同时,使用圆锥滚子轴承时,应遵循正确的安装方法和注意事项,以确保其正常工作并延长使用寿命。

圆锥滚子轴承标准

圆锥滚子轴承标准

圆锥滚子轴承标准圆锥滚子轴承是一种常见的滚动轴承,它由内圈、外圈、滚子和保持架组成。

在工业领域,圆锥滚子轴承被广泛应用于汽车、航空航天、机械制造等领域。

为了确保圆锥滚子轴承的质量和性能,制定了一系列的标准来规范其设计、制造和使用。

本文将对圆锥滚子轴承标准进行详细介绍。

首先,圆锥滚子轴承的标准主要包括国际标准、国家标准和行业标准。

国际标准由国际标准化组织(ISO)制定,例如ISO355标准规定了圆锥滚子轴承的内圈、外圈和滚子的尺寸和公差。

国家标准由各个国家的标准化组织或机构制定,例如中国国家标准GB/T307规定了圆锥滚子轴承的分类、代号、尺寸、负荷、转速和公差。

行业标准由特定行业的标准化组织或协会制定,例如汽车行业标准QC/T547规定了汽车用圆锥滚子轴承的技术要求和检测方法。

其次,圆锥滚子轴承的标准涉及到轴承的设计、制造、检测和使用等方面。

在设计方面,标准规定了轴承的尺寸、形状、公差、材料和热处理要求,以及轴承的结构和密封方式。

在制造方面,标准规定了轴承的加工工艺、装配要求和质量控制。

在检测方面,标准规定了轴承的检测方法、检测设备和检测标准。

在使用方面,标准规定了轴承的安装、润滑、维护和故障诊断等要求。

最后,圆锥滚子轴承的标准对于提高产品质量、降低生产成本、促进国际贸易和保障用户利益具有重要意义。

遵循标准可以确保轴承具有良好的质量和性能,延长使用寿命,降低故障率,提高生产效率。

同时,标准化也有利于不同国家和地区之间的贸易合作,促进产品和技术的国际交流与合作。

总之,圆锥滚子轴承标准是保障轴承质量和性能的重要保障,对于制造商、用户和监管部门都具有重要意义。

我们应该充分认识到标准的重要性,严格遵循标准要求,不断提高产品质量,促进行业的健康发展。

同时,我们也应该积极参与标准的制定和修订,为行业发展和技术进步作出贡献。

只有这样,才能更好地推动圆锥滚子轴承行业的发展,满足市场需求,促进经济增长。

圆锥滚子轴承锥度标准

圆锥滚子轴承锥度标准

圆锥滚子轴承锥度标准1. 圆锥角圆锥滚子轴承的圆锥角是用于描述圆锥面几何形状的一个重要参数。

根据不同的设计要求和应用场景,圆锥角的度数会有所不同。

通常情况下,圆锥角的度数在15°到45°之间。

2. 圆锥直径圆锥滚子轴承的圆锥直径是指圆锥面与轴线垂直相交所得直径,它是圆锥滚子轴承结构设计中的重要参数之一。

圆锥直径的大小直接影响着轴承的承载能力和旋转精度。

3. 滚子长度滚子的长度是圆锥滚子轴承的重要参数之一,它直接影响着轴承的承载能力和使用寿命。

滚子的长度通常根据轴承的规格和应用场景来确定。

4. 滚子直径滚子的直径是圆锥滚子轴承的重要参数之一,它直接影响到轴承的承载能力和旋转精度。

滚子的直径通常根据轴承的规格和应用场景来确定。

5. 滚子数量圆锥滚子轴承中的滚子数量是影响轴承承载能力和使用寿命的重要因素之一。

根据不同的规格和应用场景,圆锥滚子轴承中的滚子数量会有所不同。

6. 内部间隙圆锥滚子轴承的内部间隙是指轴承内部滚动体与套圈之间的间隙。

适当的内部间隙可以保证轴承的正常运转和使用寿命,同时还可以提高轴承的旋转精度和稳定性。

内部间隙的大小通常根据轴承的规格和应用场景来确定。

7. 表面粗糙度圆锥滚子轴承的表面粗糙度对轴承的旋转精度和使用寿命有很大的影响。

表面粗糙度的大小通常根据轴承的规格和应用场景来确定。

通常情况下,表面粗糙度越低,轴承的旋转精度和使用寿命越好。

8. 热处理工艺圆锥滚子轴承的热处理工艺对其机械性能和使用寿命有很大的影响。

热处理工艺包括淬火、回火、渗碳等处理方法,可以改善轴承的硬度和耐磨性等性能。

热处理工艺的选择应根据轴承的材料和应用场景来确定。

9. 轴承材料圆锥滚子轴承的材料对其机械性能和使用寿命有很大的影响。

常用的轴承材料包括优质碳素钢、合金钢、不锈钢等。

材料的选用应根据轴承的应用场景和使用条件来确定。

10. 密封件类型圆锥滚子轴承的密封件类型对其防水、防尘性能和使用寿命有很大的影响。

圆锥滚子轴承尺寸参数

圆锥滚子轴承尺寸参数

圆锥滚子轴承尺寸参数1. 内径(ID):内径是指圆锥滚子轴承内部圆柱形孔道的直径。

通常以毫米(mm)为单位表示。

内径大小决定了轴承可容纳的轴的直径。

内径越大,轴承的承载能力越高,但成本也越高。

2.外径(OD):外径是指圆锥滚子轴承外部圆形环的直径,也是整个轴承的最大直径。

通常以毫米为单位表示。

外径大小决定了轴承可容纳的轴承座的最大直径。

3.宽度(W):宽度是指圆锥滚子轴承内圈和外圈之间的距离,也称为轴承的厚度。

通常以毫米为单位表示。

宽度决定了轴承在承载时的稳定性和承载能力。

4.内圈圆锥角(α):内圈圆锥角是指内圈圆锥面所成的角度。

通常以度(°)为单位表示。

内圈圆锥角的大小决定了轴承在承载时的角接触,影响轴承的使用寿命和轴承座的设计。

5.外圈圆锥角(β):外圈圆锥角是指外圈圆锥面所成的角度。

通常以度为单位表示。

外圈圆锥角的大小决定了轴承的接触角度,影响轴承的使用寿命和机械设备的设计。

6.轴承座孔锥度(T):轴承座孔锥度是指轴承座的孔的形状的几何特征。

通常以毫米为单位表示,其取值范围是0至12、轴承座孔锥度的大小决定了与轴承座相匹配的轴的形状。

7.滚子数量(N):滚子数量是指圆锥滚子轴承内部的滚子个数。

滚子数量的大小决定了轴承的承载能力和刚度。

8.维持力(e):维持力是指圆锥滚子轴承在运行时所受到的加载的比例。

它是滚子数量和接触角之间的比率,通常以小数形式表示。

维持力的大小决定了轴承在使用时的受力情况。

9.轴向力系数(Y):轴向力系数是指轴承在承受轴向载荷时的影响系数。

它代表了轴向力对轴承寿命和性能的影响程度。

轴向力系数的大小决定了轴向载荷对轴承的影响程度。

10.额定负荷(C):额定负荷是指轴承在标准条件下能承受的最大负荷。

额定负荷通常以牛顿(N)为单位表示。

额定负荷的大小决定了轴承的承载能力。

以上是圆锥滚子轴承的一些尺寸参数及相关知识。

通过了解和掌握这些参数,可以有效选择和应用圆锥滚子轴承,提高机械设备的性能和可靠性。

圆锥滚子轴承尺寸参数

圆锥滚子轴承尺寸参数

圆锥滚子轴承尺寸参数引言圆锥滚子轴承是一种广泛应用于工业领域的重要零件,它具有承受高负荷和高转速的能力。

在设计和选择圆锥滚子轴承时,了解其尺寸参数是十分重要的。

本文将介绍圆锥滚子轴承的尺寸参数及其重要性。

1. 内径(Bore)圆锥滚子轴承的内径是指内圈的直径,也叫做轴孔直径。

内径通常以毫米(mm)为单位进行标记,例如:15mm、20mm等。

内径大小的选择取决于安装轴的尺寸,因为它需要与轴相匹配以确保正确的配合和运转。

2. 外径(Outside diameter)圆锥滚子轴承的外径是指外圈的直径,也称为外圈直径。

外径通常以毫米为单位进行标记,例如:40mm、60mm等。

外径大小的选择取决于轴承的安装空间,因为它需要与安装空间相适配。

3. 宽度(Width)圆锥滚子轴承的宽度是指整个轴承的宽度,包括内圈和外圈之间的间隙。

宽度通常以毫米为单位进行标记,例如:12mm、20mm等。

宽度的选择与承受的负荷和空间对轴承的要求有关。

较大的宽度通常表示可以承受更大的负荷。

4. 内圈圆锥角(Inner ring cone angle)内圈圆锥角是指内圈内侧表面与轴线之间的夹角。

它通常以度数或弧度表示,例如:10度或0.17弧度。

内圈圆锥角的选择取决于所需的轴承性能,较大的角度通常表示较大的承载能力。

5. 外圈圆锥角(Outer ring cup angle)外圈圆锥角是指外圈外侧表面与轴线之间的夹角。

与内圈圆锥角类似,它通常以度数或弧度表示。

外圈圆锥角的选择与内圈圆锥角相对应,以确保正确的轴承配合。

6. 轴承间隙(Bearing clearance)轴承间隙是指内圈和外圈之间的空隙。

它通常以毫米为单位进行标记,例如:0.05mm、0.10mm等。

轴承间隙的选择取决于所需的轴承运转情况,通常较小的间隙表示较高的精度。

7. 安装孔尺寸(Mounting hole size)安装孔尺寸是指圆锥滚子轴承的内圈上用于安装的孔洞的尺寸。

圆锥滚子轴承标准

圆锥滚子轴承标准

圆锥滚子轴承标准圆锥滚子轴承是一种常见的滚动轴承,广泛应用于汽车、机械设备等领域。

圆锥滚子轴承标准是指该类轴承的设计、制造、安装和使用等方面的标准规定,其重要性不言而喻。

本文将就圆锥滚子轴承标准的相关内容进行介绍,以便读者更加深入地了解和掌握这一领域的知识。

首先,圆锥滚子轴承标准包括了轴承的基本结构和尺寸、材料、制造工艺、质量控制、检测方法、安装使用等方面的规定。

在轴承的设计和制造过程中,必须严格按照相关标准进行操作,以确保轴承的质量和性能达到要求。

其中,轴承的尺寸和公差是非常重要的参数,直接影响着轴承的安装和使用效果。

因此,标准中对于轴承的尺寸公差有着详细的规定,以保证轴承在装配时能够满足要求的配合间隙和工作精度。

其次,圆锥滚子轴承的材料选择和热处理也是标准中的重点内容。

轴承的材料必须具有足够的强度和硬度,以承受轴承在高速旋转和大载荷下的工作条件。

同时,轴承的热处理工艺也对其性能有着重要影响,标准中对于轴承材料的化学成分、热处理工艺和性能指标都有着具体的规定,以确保轴承具有良好的使用性能和寿命。

此外,圆锥滚子轴承的安装和使用也是标准中需要重点关注的内容。

轴承的安装质量直接关系到设备的运行稳定性和寿命,因此标准中对于轴承的安装方法、工具、力学特性等都有着详细的规定。

同时,在轴承的使用过程中,需要注意轴承的润滑、密封、振动和温升等情况,以确保轴承能够正常工作并具有较长的使用寿命。

总的来说,圆锥滚子轴承标准是保证轴承质量和性能的重要依据,对于制造商、用户和监管部门都具有着重要的指导意义。

只有严格按照标准要求进行设计、制造、安装和使用,才能够保证轴承的质量和可靠性。

因此,我们每个从业者都应该深入学习和理解相关标准,做到知行合一,为推动行业的发展和进步做出自己的贡献。

通过本文的介绍,相信读者对于圆锥滚子轴承标准有了更加深入的了解。

希望大家能够在实际工作中严格遵守相关标准,不断提高自身的专业水平,为行业的发展贡献自己的力量。

推力调心滚子轴承和圆锥滚子轴承

推力调心滚子轴承和圆锥滚子轴承

推力调心滚子轴承和圆锥滚子轴承是机械行业中常见的两种滚动轴承类型。

它们分别适用于不同的工作环境和负荷条件,在机械设计和选择时需要根据具体的使用要求进行合理的选择。

本文将从结构特点、工作原理、应用范围等方面对这两种滚动轴承进行详细介绍,并对它们的优缺点进行比较分析,以便读者在实际应用中能够做出正确的选择。

一、推力调心滚子轴承(一)结构特点推力调心滚子轴承的内圈为圆柱孔,外圈为锥孔,滚动体是滚子。

该轴承具有两个滚道外圈,适用于承受轴向负荷和较大的径向负荷。

该轴承结构紧凑,重量轻,承载能力大,使用方便,广泛应用于工程机械、冶金机械、矿山机械等设备中。

(二)工作原理在推力调心滚子轴承中,滚子是通过滚动摩擦来承受负荷的。

当轴向力作用在轴承上时,滚子会沿着滚道滚动,从而实现对轴向负荷的承受。

由于滚子的特殊排列和外圈的球面形状,该轴承还能够承受一定的径向负荷,具有较好的调心性能。

(三)应用范围推力调心滚子轴承适用于承受较大轴向负荷和径向负荷的场合,如各类起重机械、挖掘机、混凝土搅拌机等。

由于其具有较好的自调心性能,因此在设备安装和调试时具有一定的容错能力,能够减少由于安装不当造成的设备故障。

(四)优缺点分析优点:承载能力大,调心性能好,适用于承受复杂负荷和振动载荷。

缺点:结构复杂,制造精度要求较高,成本较高。

二、圆锥滚子轴承(一)结构特点圆锥滚子轴承的内圈外圈均为圆锥孔,滚动体是圆锥滚子。

该轴承适用于承受径向负荷和轴向负荷兼备的情况,具有尺寸系列多、承载能力大等特点。

在机床、汽车、风力发电等领域得到广泛应用。

(二)工作原理圆锥滚子轴承的工作原理与推力调心滚子轴承类似,滚子通过滚动摩擦来承受负荷。

其特点在于内外圈的锥面和滚子的特殊排列,使得轴承能够同时承受径向和轴向负荷,并且在安装调试时需要调整轴承的前倾角和后倾角以实现最佳的工作性能。

(三)应用范围圆锥滚子轴承适用于承受较大的径向负荷和轴向负荷的场合,如汽车传动系统、航空发动机、火车车轮等。

英制圆锥滚子轴承

英制圆锥滚子轴承

英制圆锥滚子轴承1. 背景介绍英制圆锥滚子轴承(英文名:Imperial Tapered Roller Bearing)是一种常见的滚动轴承,广泛应用于工业设备和机械中。

它由内圈、外圈、滚子和保持架组成,具有承受径向和轴向载荷的能力,可用于高速旋转和复杂工况下的传动系统。

2. 结构设计英制圆锥滚子轴承的结构设计使其能够承受径向和轴向载荷。

它由内圈、外圈、滚子和保持架组成。

•内圈(Inner Ring):内圈是一种圆筒形零件,通常用于安装在轴上。

它的内表面经过精密加工,以确保与滚子的良好配合。

•外圈(Outer Ring):外圈是一种圆筒形零件,通常用于安装在外壳中。

它的外表面经过精密加工,以确保与内圈和滚子的良好配合。

•滚子(Roller):滚子是一种圆柱形零件,通常由优质钢材制成。

它通过滚动接触内圈和外圈的表面来传递载荷。

•保持架(Cage):保持架是一种类似网格的结构,用于保持滚子的正确位置和间距。

它通常由合成材料或钢制成。

3. 工作原理英制圆锥滚子轴承的工作原理基于滚动摩擦。

当承受径向和轴向载荷时,滚子在内圈和外圈之间滚动,从而传递载荷。

滚子和内圈、外圈之间的接触是点接触,而不是线接触,这有助于减小滚动摩擦和能量损失。

此外,由于滚子和保持架的存在,它们的几何形状和相对位置可以控制滚子的离心偏移,从而确保滚子在高速旋转时的稳定性和平衡性。

4. 优势和应用英制圆锥滚子轴承具有以下优势和应用:•承受径向和轴向载荷的能力:由于其结构设计,英制圆锥滚子轴承可以同时承受径向和轴向载荷,这使得它在许多传动系统中得到广泛应用。

•高速旋转:由于接触点为点接触,而不是线接触,英制圆锥滚子轴承在高速旋转时摩擦和能量损失较小,能够满足高速传动的需求。

•适应复杂工况:英制圆锥滚子轴承的结构设计使其能够适应复杂的工况,例如震动、冲击和高温等环境。

英制圆锥滚子轴承广泛应用于各种工业设备和机械中,如汽车、航空航天、农业机械、重型机械设备等。

圆锥滚子轴承标准

圆锥滚子轴承标准

圆锥滚子轴承标准
圆锥滚子轴承(Tapered Roller Bearing)的标准涉及多个方面,包括尺寸、质量、性能和试验方法等。

以下是一些常见的圆锥滚子轴承标准:
1. ISO 355: 该标准由国际标准化组织(ISO)制定,规定了圆锥滚子轴承的尺寸系列、外形尺寸、公差、润滑要求和试验方法等。

ISO 355标准将圆锥滚子轴承分为多个系列,并提供了详细的规范。

2. ANSI/ABMA标准:美国轴承制造商协会(ABMA)发布了一系列标准,包括ANSI/ABMA 19.2和ANSI/ABMA 19.1等,用于规范圆锥滚子轴承的尺寸、公差、质量控制和性能要求等。

3. DIN标准:德国国家标准机构(DIN)也发布了一些标准,如DIN 720和DIN ISO 355等,用于规范圆锥滚子轴承的尺寸和公差要求等。

4. GB/T标准:中国国家标准化组织(SAC)发布了一系列标准,如GB/T 307.1和GB/T 297标准,用于规范圆锥滚子轴承的尺寸、公差、质量控制和试验方法等。

需要根据具体的应用和需求,选择适用的标准进行设计、制造和选用圆锥滚子轴承。

建议您在购买或使用圆锥滚子轴承时,参考相关的国际、国家或行业标准,以确保产品的质量和性能符合要求。

圆锥滚子轴承简介

圆锥滚子轴承简介

圆锥滚子轴承简介单列圆锥滚子轴承承受轴向负荷的能力取决于接触角,即外圈滚道角度,角度越大,轴向负荷能力也越大。

圆锥滚子轴承中用量最多的是单列圆锥滚子轴承。

在轿车的前轮轮毂中,用上了小尺寸的双列圆锥滚子轴承。

四列圆锥滚子轴承用在大型冷、热轧机等重型机器中。

1、结构用途圆锥滚子轴承的类型代号为30000,圆锥滚子轴承为分离型轴承。

一般情况下,尤其是在GB/T307.1-94《滚动轴承向心轴承公差》中所涉及到的尺寸范围内的圆锥滚子轴承外圈与内组件之间是百分之百可以通用互换使用的。

外圈的角度以及外滚道直径尺寸已与外形尺寸相同被标准化规定了。

不允许在设计制造时更改。

以致使圆锥滚子轴承的外圈与内组件之间可在世界范围内通用互换。

圆锥滚子轴承主要用于承受以径向载荷为主的径向与轴向联合载荷。

与角接触球轴承相比、承载能力大,极限转速低。

圆锥滚子轴承能够承受一个方向的轴向载荷,能够限制轴或外壳一个方向的轴向位移。

2、分类单列圆锥滚子轴承有一个外圈,其内圈和一组锥形滚子由筐形保持架包罗成的一个内圈组件。

外圈可以和内圈组件分离,按照ISO圆锥滚子轴承外形尺寸标准的规定,任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。

即同型号的外圈除外部尺寸、公差需符合ISO492(GB307)规定外,内圈组件的圆锥角、组件锥体直径等也必须符合互换的有关规定。

通常,单列圆锥滚子轴承外圈滚道的圆锥角在10°~19°之间,能够同时承受轴向载荷和径向载荷的联合作用。

锥角愈大,承受轴向载荷的能力也愈大。

大圆锥角的轴承,后置代号加B,锥角在25°~29°之间,它可承受较大的轴向载荷。

另外,单列圆锥滚子轴承可以在安装过程中调整游隙的大小。

双列圆锥滚子轴承的外圈(或内圈)是一个整体。

两个内圈(或外圈)小端面相近,中间有隔圈,游隙是靠隔圈的厚薄来调整的,也可用隔圈的厚薄来调整双列圆锥滚子轴承的预过盈。

圆锥滚子轴承结构类型

圆锥滚子轴承结构类型

圆锥滚子轴承结构类型
圆锥滚子轴承结构类型
圆锥滚子轴承是一种广泛应用于工业机械领域的轴承,它可以承受较大的径向负荷和轴向负荷,并且拥有高的旋转精度和高的承载能力。

圆锥滚子轴承的结构类型是多种多样的,下面我们将会介绍其中的几种结构类型。

1、单列圆锥滚子轴承
单列圆锥滚子轴承是最常见的一种圆锥滚子轴承,它的结构形式与普通球轴承相似,只不过它的滚动体是圆锥形的滚子。

单列圆锥滚子轴承可以承受较大的径向负荷和联合的轴向负荷。

其局部尺寸和负荷能力取决于滚子的数量和直径。

2、双列圆锥滚子轴承
双列圆锥滚子轴承是一种结构更为复杂的圆锥滚子轴承,它可以承受比单列圆锥滚子轴承更大的径向负荷和轴向负荷。

双列圆锥滚子轴承由于具有两排滚子,因此具有更高的承载能力。

此外,它还具有较高的旋转精度,适用于高精密度的机械设备。

3、四列圆锥滚子轴承
四列圆锥滚子轴承是一种具有极高承载能力的轴承,它可以承受比双列圆锥滚子轴承更大的径向负荷和轴向负
荷。

四列圆锥滚子轴承由于具有四排滚子,因此具有很高的静载荷和动载荷承受能力。

4、调心圆锥滚子轴承
调心圆锥滚子轴承是由双列圆锥滚子轴承和调心球轴承结合而成的新型轴承。

它具有比双列圆锥滚子轴承更高的自适应性,可以在轴承座的偏转、弯曲和偏移等情况下工作,从而提高轴承和机器的运行效率和可靠性。

总之,圆锥滚子轴承具有多种结构类型,并且是一种广泛应用于工业机械领域的轴承。

在选择使用圆锥滚子轴承时,需要根据机械设备的轴承负荷、装配结构、尺寸精度等因素进行综合分析,选用最合适的轴承类型。

圆锥滚子轴承接触角一般是多少

圆锥滚子轴承接触角一般是多少

圆锥滚子轴承是一种常见的轴承类型,广泛应用于工业设备和机械领域。

圆锥滚子轴承的接触角是指滚子和轴承的接触面所形成的角度,接触角的大小对轴承的承载能力、轴向刚度和运转性能有着重要影响。

接触角一般是多少,是一个备受关注的问题。

1. 圆锥滚子轴承的接触角圆锥滚子轴承的接触角通常指内圈与外圈滚道中心线和轴承轴线的夹角。

由于内外圈滚道是圆锥面,因此滚子在运转时的接触角是不固定的,而是在一定范围内浮动。

一般来说,圆锥滚子轴承的接触角介于10°至30°之间。

2. 接触角的影响接触角的大小会影响轴承的各项性能指标。

接触角越大,轴承的径向承载能力就会增加。

接触角的增大会使得轴承的刚度增加,提高了轴向刚度和旋转精度。

然而,接触角过大也会导致轴承在运转时产生较大的滚动阻力和热量,降低了轴承的转速和减小了轴承的寿命。

工作条件的不同需要选择不同的接触角,以平衡轴承的各项性能指标。

3. 圆锥滚子轴承的设计与选型在实际工程应用中,选择适当的接触角是十分重要的。

在设计和选型时,需要充分考虑轴承所处的工作环境、承载要求、旋转速度、温度等因素,以确定最合适的接触角。

一般来说,对于要求较高的轴承,如高速轴承、精密轴承等,通常选择较小的接触角,以减小滚动阻力和磨损,提高轴承寿命和转速;而对于要求较低的轴承,如低速大承载轴承,则可以选择较大的接触角,以提高轴承的承载能力。

4. 结语圆锥滚子轴承的接触角一般是多少是一个关乎轴承性能和寿命的重要问题。

在实际应用中,合理选择接触角可以最大限度地发挥轴承的性能优势,同时延长轴承的使用寿命,降低维护成本。

在工程实践中,需要综合考虑各种因素,以科学合理地确定最佳的接触角值。

5. 接触角对轴承寿命的影响接触角的大小直接影响着轴承的寿命。

一般来说,较小的接触角可以减小滚动时的滚动摩擦,降低热量的产生,减小轴承的磨损,从而延长轴承的使用寿命。

对于一些高速旋转的轴承,尤其是需要考虑高速性能的场合,通常会选择较小的接触角,以减小摩擦、热量和磨损,提高轴承的使用寿命。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1定义圆锥滚子轴承属于分离型轴承,轴承的内、外圈均具有锥行滚道。

该类轴承按所装滚子的列数分为单列、双列和四列圆锥滚子轴承等不同的结构型式。

单列圆锥滚子轴承可以承受径向负荷和单一方向轴向负荷。

当轴承承受径向负荷时,将会产生一个轴向分力,所以当需要另一个可承受反方向轴向力的轴承来加以平衡。

单列圆锥滚子轴承承受轴向负荷的能力取决于接触角,即外圈滚道角度,角度越大,轴向负荷能力也越大。

圆锥滚子轴承中用量最多的是单列圆锥滚子轴承。

在轿车的前轮轮毂中,用上了小尺寸的双列圆锥滚子轴承。

四列圆锥滚子轴承用在大型冷、热轧机等重型机器中。

2结构特点圆锥滚子轴承的类型代号为30000[1],圆锥滚子轴承为分离型轴承。

一般情况下,尤其是在GB/T307.1-94《滚动轴承向心轴承公差》中所涉及到的尺寸范围内的圆锥滚子轴承外圈与内组件之间是百分之百可以通用互换使用的。

外圈的角度以及外滚道直径尺寸已与外形尺寸相同被标准化规定了。

不允许在设计制造时更改。

以致使圆锥滚子轴承的外圈与内组件之间可在世界范围内通用互换。

圆锥滚子轴承主要用于承受以径向载荷为主的径向与轴向联合载荷。

与角接触球轴承相比、承载能力大,极限转速低。

圆锥滚子轴承能够承受一个方向的轴向载荷,能够限制轴或外壳一个方向的轴向位移。

3分类单列圆锥滚子轴承有一个外圈,其内圈和一组锥形滚子由筐形保持架包罗成的一个内圈组件。

外圈可以和内圈组件分离,按照ISO圆锥滚子轴承外形尺寸标准的规定,任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。

即同型号的外圈除外部尺寸、公差需符合ISO492(GB307)规定外,内圈组件的圆锥角、组件锥体直径等也必须符合互换的有关规定。

[1]通常,单列圆锥滚子轴承外圈滚道的圆锥角在10°~19°之前,能够同时承受轴向载荷和径向载荷的联合作用。

锥角愈大,承受轴向载荷的能力也愈大。

大圆锥角的轴承,后置代号加B,锥角在25°~29°之间,它可承受较大的轴向载荷。

另外,单列圆锥滚子轴承可以在安装过程中调整游隙的大小。

双列圆锥滚子轴承的外圈(或内圈)是一个整体。

两个内圈(或外圈)小端面相近,中间有隔圈,游隙是靠隔圈的厚薄来调整的,也可用隔圈的厚薄来调整双列圆锥滚子轴承的预过盈。

四列圆锥滚子轴承,此种轴承的性能与双列圆锥滚子轴承基本相同,但比双列圆锥滚子轴承承受的径向载荷更大,极限转速稍低,主要用于重型机械,如轧钢机等。

[2]多密封双、四列圆锥滚子轴承,ZWZ提供长寿命、多密封双、四列圆锥滚子轴承。

对轴承进行个性化全新设计,改变全密封轴承传统设计方法,采用密封与防尘相结合的新型密封结构型式,改善密封效果,提高密封性能。

多密封双、四列圆锥滚子轴承与开式结构轴承相比,寿命提高20%~40%;润滑剂消耗量降低80%。

[3]4用途圆锥滚子轴承主要承受以径向为主的径、轴向联合载荷。

轴承承载能力取决于外圈的滚道角度,角度越大承载能力越大。

该类轴承属分离型轴承,根据轴承中滚动体的列数分为单列、双列和四列圆锥滚子轴承。

单列圆锥滚子轴承游隙需用户在安装时调整;双列和四列圆锥滚子轴承游隙已在产品出厂时依据用户要求给定,不须用户调整。

圆锥滚子轴承有圆锥形内圈和外圈滚道,圆锥滚子排列在两者之间。

所有圆锥表面的投影线都在轴承轴线的同一点相聚。

这种设计使圆锥滚子轴承特别适合承受复合(径向与轴向)负荷。

轴承的轴向负荷能力大部分是由接触角α决定的;α角度越大,轴向负荷能力就越高。

角度大小用计算系数e来表示;e值越大,接触角度越大,轴承承受轴向负荷的适用性就越大。

圆锥滚子轴承通常是分离型的,即由带滚子与保持架组件的内圈组成的圆锥内圈组件可以与圆锥外圈(外圈)分开安装。

圆锥滚子轴承广泛用于汽车、轧机、矿山、冶金、塑料机械等行业。

5安装四列圆锥滚子轴承的安装(安装滚子轴承):一、四列圆锥滚子轴承内圈与辊颈的配合一般是带间隙的,安装时先将轴承装入轴承箱,然后把轴承箱装入轴颈。

二、四列圆锥滚子轴承外圈与轴承箱孔亦采用动配合,先将外圈A装入轴承箱。

出厂时在外圈、内圈以及内外隔圈均印有字{HotTag}符符号,安装时必须按字符符号的排列顺序依次装入轴承箱。

不可任意互换,以防止轴承游隙的改变。

三、全部零件都装入轴承箱后,将内圈与内隔圈、外圈与外隔圈轴向靠紧。

四、测量外圈端面与轴承箱盖板之间的缝隙宽度,以确定相应密封垫片的厚度。

多密封轴承用后置代号XRS标志。

6参数尺寸范围ZWZ圆锥滚子轴承的基本尺寸已列于尺寸数据表中,单列圆锥滚子轴承:内径尺寸范围:20mm~1270mm外径尺寸范围:40mm~1465mm宽度尺寸范围:15mm~240mm双列圆锥滚子轴承:内径尺寸范围:38mm~1560mm外径尺寸范围:70mm~1800mm宽度尺寸范围:50mm~460mm四列圆锥滚子轴承:内径尺寸范围:130mm~1600mm外径尺寸范围:200mm~2000mm宽度尺寸范围:150mm~1150mm公差ZWZ公制圆锥滚子轴承具有普通级公差,也提供P6X、P6、P5、P4、P2级公差产品,全部与GB307.1相符合。

ZWZ英制圆锥滚子轴承具有普通级公差,根据需要也可提供CL2、CL3、CL0、CL00级公差产品。

径向游隙ZWZ单列圆锥滚子轴承仅在安装后才有游隙,并在有另一个以相反方向定位的轴承进行调节后才能确定。

保持架圆锥滚子轴承一般采用钢板冲压,筐形保持架,但尺寸较大时,亦采用车制实体支柱保持架。

1. 当轴承外径D≤650mm时,采用钢板冲压保持架,保持架后置代号均不标志2. 当轴承外径D>650mm时,采用钢制实体支柱保持架,保持架后置代号不标志允许误差当量动载荷P=Fr KN] 当Fa/Fr≤e时P=0.4Fr +YFa [KN] 当Fa/Fr>e时单列圆锥滚子轴承成对使用时(基本外形尺寸可不同),在计算轴承的当量动载荷时,必须计入径向载荷引起的附加轴向力。

单列圆锥滚子轴承的附加轴向力S,可近似按下式计算:S= Fr/2Y当量静载荷单列圆锥滚子轴承P0=0.5Fr +Y0Fa KN]若P0<Fr 则取P0=Fr双列和四列圆锥滚子轴承P=0Fr +Y1Fa [KN] 当Fa/Fr≤e时P=0.67Fr +Y2Fa [KN] 当Fa/Fr>e时后缀定义A:内部结构变更B:增大的接触角X:外形尺寸采用国际标准CD:双外圈,带油孔或油槽。

TD:带锥孔的双内圈。

型号表国内新型号国内旧型号内径外径宽度Cr Cor脂润滑转速油润滑转速重量(mm) (mm) (mm) (kN) (kN) (r/min) (r/min) (kg)30202 7202E 15 35 11 14.9 13.4 12000 16000 0.053 30244 7244E 220 400 73 ————35.5 30340 7340E 200 420 80 1120 1450 820 1100 53.5 30352 7352E 260 540 114 ————108 32205 7505 25 72 24.25 ————0.174 30302 7302E 15 42 13 22.8 21.5 9000 12000 0.094 30203 7203E 17 40 12 20.8 21.8 9000 12000 0.079 30303 7303E 17 47 14 28.2 27.2 8500 11000 0.12932303 7603E 17 47 19 31.9 29.9 9400 13000 0.17 32904 2007904E 20 37 12 13.2 17.5 9500 13000 0.056 32004 2007104E 20 42 15 25 28.2 8500 11000 0.095 30204 7204E 20 47 14 28.2 30.5 8000 10000 0.126 30304 7304E 20 52 15 30.5 28.4 8300 11000 0.17 32304 7604E 20 52 21 42.8 46.2 7500 9500 0.23 329/22 —22 40 12 15 20 8500 11000 0.065 320/22 20071/22E 22 44 15 26 30.2 8000 10000 0.1 32905 2007905E 25 42 12 16 21 6300 10000 0.064 32005 2007105E 25 47 15 28 34 7500 9500 0.11 33005 3007105E 25 47 17 32.5 42.5 7500 9500 0.129 30205 7205E 25 52 15 32.2 37 7000 9000 0.154 33205 3007205E 25 52 22 47 55.8 7000 9000 0.216 30305 7305E 25 62 17 46.8 48 6300 8000 0.263 31305 27305E 25 62 17 40.5 46 6300 8000 0.262 32305 7605E 25 62 24 61.5 68.8 6300 8000 0.368 329/28 —28 45 12 16.8 22.8 750D 9500 0.069 320/28 20071/28E 28 52 16 31.5 40.5 6700 8500 0.142 332/28 30072/28E 28 58 24 58 68.2 6300 8000 0.286 32906 2007906E 30 47 12 17 23.2 7000 9000 0.072 32006X2 2007106X 30 55 16 27.8 35.5 6300 8000 0.16 32006 2007106E 30 55 17 35.8 46.8 6300 8000 0.17 33006 3007106E 30 55 20 43.8 58.8 6300 8000 0.20130206 7206E 30 62 17.5 43.2 50.5 6000 7500 0.231 32206 7506E 30 62 20 51.8 63.8 6000 7500 0.287 33206 3007206E 30 62 25 63.8 75.5 6000 7500 0.342 30306 7306E 30 72 21 59 63 5600 7000 0.387 23334 7634 170 360 120 —————31306 27306E 30 72 21 52.5 60.5 5600 7000 0.392 32306 7606E 30 72 27 81.5 96.5 5600 7000 0.562 329/32 —32 52 14 23.8 32.5 6300 8000 0.106 320/32 20071/32E 32 58 17 36.5 49.2 6000 7500 0.187。
