vlan的配置流程

vlan的配置流程
1. 进入特权模式
首先需要进入路由器或交换机的特权模式,输入命令"enable"并输入密码。

2. 创建VLAN
使用命令"vlan vlan-id"创建一个新的VLAN,其中vlan-id是VLAN 的编号(1-4094)。

3. 为VLAN指定名称(可选)
可以使用命令"name vlan-name"为VLAN指定一个名称,以便于识别。

4. 配置VLAN接口
使用命令"interface vlan vlan-id"进入VLAN接口配置模式。

在此模式下,可以为VLAN配置IP地址等参数。

5. 将端口分配到VLAN
使用命令"switchport mode access"将端口设置为非干线模式,再使用"switchport access vlan vlan-id"将端口分配到指定的VLAN。

6. 保存配置
最后,使用命令"copy running-config startup-config"将配置保存到启动配置文件中,以防重启后配置丢失。

VLAN的配置过程包括创建VLAN、配置VLAN接口、将端口分配到VLAN等步骤。

正确配置VLAN有助于网络的合理划分和安全管理。

实训4-交换机配置VLAN

实训4-交换机配置VLAN
1. 前言
本文档旨在提供关于如何配置交换机的VLAN的详细步骤和指导。

配置VLAN可以将一个物理网络划分为多个逻辑网络，增强网络管理的灵活性和安全性。

2. 步骤
以下是配置交换机VLAN的步骤：
2.1 进入交换机配置模式
使用终端连接到交换机，并输入管理用户名和密码登录。

2.2 创建VLAN
输入以下命令以创建一个新的VLAN：
vlan {VLAN ID}
name {VLAN名称}
其中，{VLAN ID}为自定义的VLAN编号，{VLAN名称}为自定义的VLAN名称。

2.3 配置端口
将端口添加到所需的VLAN中，输入以下命令：
interface {接口编号}
switchport mode access
switchport access vlan {VLAN ID}
其中，{接口编号}为所需配置的接口编号，{VLAN ID}为之前
创建的VLAN编号。

2.4 保存并应用配置
输入以下命令以保存并应用配置更改：
write memory
reload
3. 总结
通过按照上述步骤，您可以成功配置交换机的VLAN。

这将帮
助您将网络划分成多个逻辑网络，提高网络管理的灵活性和安全性。

请注意，本文档仅提供了基本的配置指导。

具体的配置步骤可
能因交换机型号和软件版本而有所不同。

建议参考相关交换机的用
户手册和配置指南获取更详细的配置信息和指导。

交换机vlan基本配置

交换机上配置静态VLAN1、创建VLAN（1）在全局模式下创建VLAN：switch>enable 进入特权模式switch#configure terminal 进入全局模式switch(config)#vlan vlan-ID创建VLAN号switch(config)#name vlan-name配置VLAN名称switch(config)#mtu mtu-size改变MTU大小（可选命令）switch(config)#end 退出switch(config)#show vlan ｛name vlan-name|ID vlan-id｝验证查看vlanswitch(config)#copy running-config startup-config 保存配置（2）在VLAN数据库中创建VLAN（VLAN数据库模式目前已经过时IOS版本不在支持，推荐使用全局模式配置定义VLAN）switch#vlan datebase 进入VLAN配置状态switch(vlan)#vlan vlan-id name vlan-name创建VLAN号及VLAN名称switch(vlan)#vlan vlan-id mtu mtu-size 修改MTU大小switch(vlan)#exit 更新VLAN数据并退出switch(config)#show vlan ｛name vlan-name|ID vlan-id｝验证查看vlanswitch(config)#copy running-config startup config 保存配置（3）在VLAN中添加、删除端口switch#configure terminal 进入配置状态switch(config)# interface interface-id 进入要分配的端口switch(config)#switchport mode access 定义二层端口switch(config)#switchport access vlan vlan-id把端口划分给某个VLANswitch(config)#end 退出switch#show running-config interface interface-ID验证端口号的VLAN号switch#show interfaces interface-id switchport 验证端口的管理模式和VLAN情况switch#copy running-config startup-config 保存配置使用default interface interface-id命令可以还原接口的默认配置状态（4）验证VLAN的配置switch#show vlan brief 查看VLAN信息的命令switch#show vlan vlan-id查看指定的某一个VLAN信息（5）删除VLAN用no vlan vlan-id命令Switch#configure terminalSwitch(config)#no vlan vlan-id++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ 2、Turnk的模式和协商接口的配置模式1、switchport mode access将接口设定为永久的非中继模式，并协商将链路转换为非中继链路，即使邻接端口是中继端口，此接口也会成为非中继接口2、switchport mode dynamic desirable 使得接口主动尝试将链路转换为中继链路。

交换机的VLAN配置步骤及方法

交换机的VLAN配置步骤及方法交换机是计算机网络中的核心设备，用于连接不同的网络设备，并进行数据的转发和广播控制。

VLAN（Virtual Local Area Network）是一种虚拟局域网技术，它通过对交换机的端口进行逻辑划分，将不同的网络设备分隔开来，提高网络的安全性和管理灵活性。

接下来，我将详细介绍交换机的VLAN配置步骤及方法。

1.确定需求在进行VLAN配置之前，我们需要确定网络的需求和目标。

例如，我们需要将不同的用户组织在不同的VLAN中，或者需要将不同的服务划分在不同的VLAN中等等。

确定需求有助于我们理解整个配置过程并确保配置正确。

2.创建VLAN创建VLAN是配置过程中的第一步。

我们需要在交换机上创建所需的VLAN，并为每个VLAN分配一个唯一的VLANID（通常是一个数字）。

可以通过交换机的命令行界面（CLI）或图形用户界面（GUI）来完成此操作。

在CLI界面中，可以使用以下命令来创建VLAN：```# vlan database# vlan vlan-id# exit```在GUI界面中，可以通过菜单选项来创建VLAN，并为其指定一个唯一的VLANID。

3.配置端口创建VLAN之后，我们需要将相应的端口分配给每个VLAN。

具体的配置方法取决于交换机的型号和操作系统。

在CLI界面中，可以使用以下命令来配置端口：```# interface interface-id# switchport mode access# switchport access vlan vlan-id# exit```在GUI界面中，可以通过菜单选项来配置端口，并为其指定所属的VLAN。

4.配置VLAN间通信默认情况下，每个VLAN都是相互隔离的，无法进行通信。

如果我们希望不同的VLAN之间能够互相通信，就需要配置交换机的路由功能。

在CLI界面中，可以使用以下命令来配置VLAN间通信：```# interface interface-id# ip address ip-address subnet-mask# exit```在GUI界面中，可以通过菜单选项来配置VLAN间的路由。

如何配置交换机vlan的详细方法

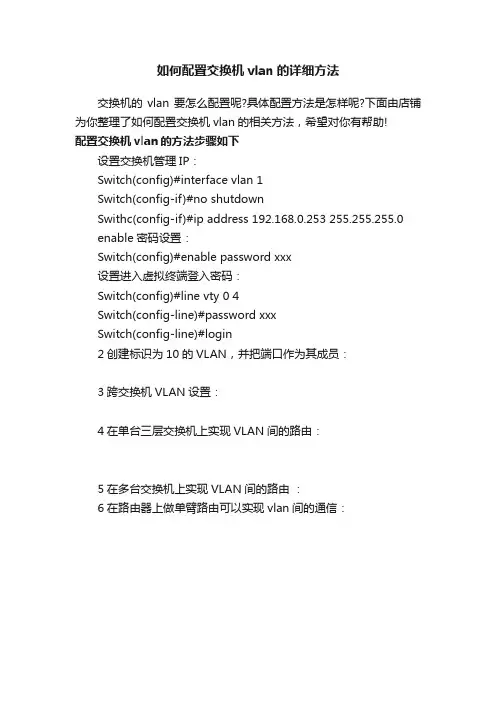

如何配置交换机vlan的详细方法
交换机的vlan要怎么配置呢?具体配置方法是怎样呢?下面由店铺为你整理了如何配置交换机vlan的相关方法，希望对你有帮助!
配置交换机vlan的方法步骤如下
设置交换机管理IP：
Switch(config)#interface vlan 1
Switch(config-if)#no shutdown
Swithc(config-if)#ip address 192.168.0.253 255.255.255.0
enable密码设置：
Switch(config)#enable password xxx
设置进入虚拟终端登入密码：
Switch(config)#line vty 0 4
Switch(config-line)#password xxx
Switch(config-line)#login
2创建标识为10的VLAN，并把端口作为其成员：
3跨交换机VLAN设置：
4在单台三层交换机上实现VLAN间的路由：
5在多台交换机上实现VLAN间的路由：
6在路由器上做单臂路由可以实现vlan间的通信：。

交换机VLAN的配置

2.6.2 配置过程-创建VLAN
• • • • • • • • • • • • • • 交换机1： en config ter vlan 2 exit vlan 3 Exit 交换机2： Hostname SW2 config ter vlan 2 exit vlan 3 Exit
2.5.3 验证结果
2.6实例2：跨交换机VLAN
交换机1 F0/1
F0/6 Vlan 2 F0/7 Vlan 3
交换机2
F0/1
F0/6 Vlan 2 F0/7 Vlan 3
PC1
PC2
PC3
PC4
2.6.1 图例分析
• 1、每个交换机划分了2个vlan，VID分别为2与3； • 2、PC1接在交换机1的快速以太口6，PC2接在交换机1的快速以太网口7，PC3接在交换机2快速以太网口6，PC4 接在交换机2的快速以太口6。 • 3、PC1与PC3划分在VLAN2内，PC2与PC4划分在 VLAN3内。 • 4、二台交换机通过快速以太口f0/1连接。 • 5、要实现PC1与PC3互通，PC2与PC4互通。 • 6、由于PC1与PC3分别接在不同的交换机上，又要要求它们互通，则二台交换机连接线的相应端口必为trunk口。
一、什么是VLAN
• VLAN，虚拟局域网。也就是说，把一个物理上的网络通过一定的技术，切割成逻辑上的多个网络。 • 例如： • 有一个24口的交换机（物理上存在），经过VLAN划分后（如每8个口在一个VLAN），那么，我们就可以把这台24口的交换机看成3台8口的交换机。
1.1划分VLAN的依据
输入的指令 “输入配置命令，一条命令一行。配置完成后，按 ctrl+Z键”

华为三层交换机配置步骤解释.docx

FTP的，那么文件
都会被下载到F盘的根目录里），也可以从电脑里选择文件上传到交换机的
Flash里（速度很快，比串口烧录快多了）
，还可以删除flash里文件
ftp>dir
(查看文件)
ftp>get vrpcfg.zip
(下载文件名为“vrpcfg.zip
”的文件)
ftp>put f:\S5700\web.zip
多，最关键的交换机稳定。
注：取消限速方法
[Quidway-GigabitEthernet0/0/2]undo qos lr outbound
4.配置基于地址池的DHCP服务器
A．全局启动DHCP服务。
sys
[Quidway] dhcp enable
B．配置IP地址池10的属性（地址池范围，dns地址，出口网关，地址池租期）
(将电脑F盘里名字为
S5700的文件夹里的web.zip文件上传的交换机的Flash里)
ftp>delete web.zip
(删除文件名为“web.zip”的文件)
7.WEB网页管理
三层交换机可以进行网页管理，前提是HTTP服务要开启，且交换机Flash里有web管理文件并被成功加载。
上一步进行了FTP服务器配置，如果交换机里没有
aaa模式）
[Quidway -ui-vty0-4]q
设置完毕，这时可以在cmd里telnet网关，即可登录到交换机。
下面是S5324和S5700成功配置telnet
后的截图
注意：当提示验证失败时，将网卡禁用再启用可以解决问题。
6.配置FTP服务器
建立一个FTP服务器，用户名为
tcwq，密码为tcwq

交换机基本配置和VLAN配置

交换机基本配置和VLAN配置
一、实验目的
1、掌握交换机和vlan的工作原理
2、学习配置交换机基本配置命令和步骤
3、学习配置vlan命令和步骤
二、实验要求
1、拓扑与地址规划；
2、交换机基本配置和vlan配置
3、验证配置并给出配置清单
三、实验拓扑
四、实验过程和主要步骤
1、PC0和PC1的IP地址
2、交换机命名和密码设置
检验密码配置：
3、VLAN基本配置清单
4、检验VLAN
5、划分好VLAN后检验PC1和PC2通信情况
可见此时两台PC 不互通
6、配置路由器
7、检验PC机上VLAN 的通信情况
可见此时两台PC机已经能通信了。

五、实验心得
本次实验相对而言比较简单，只是在一台交换机上划分VLAN，并借助路由器使不同VLAN之间实现通信。

刚开始由于没设置好PC机的网关，所以遇到了一点问题，不过最后得到了很好的解决。

交换机的vlan配置

交换机的vlan配置一、创建vtp管理域为了使用vlan，必须首先在核心交换机上以server的模式创建一个称为vtp的管理域，以管理本区域内的所有vlan，网络上其它交换机只需以client的模式加入该管理域，这样管理域内的所有交换机就能够彼此了解vlan的配置信息了。

1.创建server模式的vtp管理域：Vlan database //进入vlan配置状态Vtp domain test //创建vlan管理域testVtp server //配置本交换机在test管理域中为服务器模式Vtp password test123 //设置管理域的管理密码为test123Vtp v2-mode //设置vtp的版本号位v2Exit //保存配置并退出vlan配置状态二、其它交换机以client模式加入vtp管理域Vlan databaseVtp domain testVtp clientExit三、创建vlanVlan必须在vtp管理域中的属性为server的交换机上建立，再通过vtp管理域通知整个管理域中的所有交换机。

Vlan由编号和名字构成，交换机通常有一个缺省的vlan，其vlan号为1，vlan名为default，在配置vlan前可以先查看原vlan信息Show vlan1.创建vlan步骤Vlan databaseVlan 2 name teancherVlan 3 name studentExitShow vlan2.删除vlan步骤No vlan 3四、将交换机端口加入vlan将交换机端口加入vlan，必须在该端口所属的交换机上配置。

Config tInterface fastethernet0/1Switchport mode access 将fastethernet0/1端口置为access模式Switchport access vlan 2 将fastehernet0/1端口加入vlan2No shutdown 将端口激活重复以上操作可将对应端口加入相应的vlanShow vlan 查看vlan信息五、配置干道链路干道trunk是在两台交换机之间，或交换机与路由器之间的一条点对点逻辑链路，用于vlan 之间交换信息，一条干道链路上可以承载多个vlan，cisco使用其特有的isl协议，在交换机之间，交换机和路由器之间传递vlan参数及数据流，其配置步骤如下：Interface gigabitethernet0/1 选择gigaethernet0/1端口Switchport mode trunk 将端口gigaethernet0/1配置为干道链路Switchport trunk encapsulation isl 配置干道链路上的封装协议为isl或dotlqSwitchport trunk allowed vlan add 2 添加一个可在该干道链路上通过的vlanSwitchport trunk allowed vlan remove 2 清除在该干道链路上的vlan六、vlan网络的配置实例以由一台具备三层交换机功能的核心交换机连接几台分支交换机为实例，说明在一个典型的以太局域网中如何实现vlan。

交换机的VLAN配置步骤及方法

精品文档交换机的VLAN 配置步骤及方法如图:VLAN2 VLAN3 VLAN 2 VLAN3配置过程如下:步骤交换机1命令交换机2命令作用1 Switch>enableSwitch>enable进入特权模式 2 Seitch#config terminal Seitch#config terminal 进入全局配置模式 3 Switch(config)#hostname SW1 Switch(config)#hostname SW2 给交换机命令 4 SW1(config)#enable secret 123 SW2(config)#enable secret 123 配置enable 密码 5 SW1(config)#line console 0 SW2(config)#line console 0 进入line 模式 6SW1(config-line)#password 123SW2(config-line)#password 123配置进入用户模式密码7 SW1(config-line)#login SW2(config-line)#login8SW1(config-line)#exit SW2(config-line)#exit推岀到全局模式9 SW1(config)#SW2(config)#步骤交换机1命令交换机2命令作用1 SW1#vlan databaseSW2#vlan database进入 vlan database 2 SW1(vlan)#vlan 2 name vlan2 SW2(vlan)#vlan 2 name vlan2 配置vlan2 3 SW1(vlan)#vlan 3 name vlan3 SW2(vlan)#vlan 3 name vlan3 配置vlan3 4 SW1(vlan)exitSW2(vlan)exit返回特权模式Or 1 SW1#config terminal SW2#config terminal 进入全局配置模式 2 SW1(config)#vlan 2SW2(config)#vlan 2培植VLAN 2 3 SW1(config-vlan)#name vlan2 SW2(config-vlan)#name vlan2 将VLAN 2命令 4 SW1(config-vlan)#vlan 3 SW2(config-vlan)#vlan 3 配置VLAN 3 5 SW1(config-vlan)#name vlan3 SW2(config-vlan)#name vlan3 将VLAN3命令 6SW1(config-vlan)#endSW2(config-vlan)#end推岀到特权模式3、精品文档欢迎您的下载，资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求精品文档。

交换机VLAN配置

实验报告一VLAN划分一、实验目的1、掌握VLAN的配置：划分VLAN的方法、将端口加入VLAN2、测试Vlan连通性，加深对Vlan的基本原理和特点的认识，掌握Trunk的使用，用ping命令测试网络连通性二、实验内容与步骤：配置同一交换机上的子网划分1、按图连接好网络拓扑图：2、按图设置好PC1、PC2、PC3的IP地址3、用PING测试网络连通性。

（可以连通打√，不能连通打×）4、在交换机上创建VLAN10，将其命名为teacher，并将PC1所在端口F0/1加入VLAN 105、在交换机上创建VLAN20，将其命名为student，并将PC2、PC3所在端口F0/5、F0/10加入VLAN206、再次用PING测试网络连通性。

（可以连通打√，不能连通打×）实验报告二跨交换机VLAN划分配置跨交换机上的子网划分1、按图连接好网络拓扑图：2、按图设置好PC1、PC2、PC3的IP地址VPCS 1 >ip 192.168.1.1 192.168.1.254 24PC1 : 192.168.1.1 255.255.255.0 gateway 192.168.1.254VPCS 1 >2VPCS 2 >ip 192.168.1.2 192.168.1.254 24PC2 : 192.168.1.2 255.255.255.0 gateway 192.168.1.254VPCS 2 >3VPCS 3 >ip 192.168.1.3 192.168.1.254 24PC3 : 192.168.1.3 255.255.255.0 gateway 192.168.1.254VPCS 3 >4VPCS 4 >ip 192.168.1.4 192.168.1.254 24PC4 : 192.168.1.4 255.255.255.0 gateway 192.168.1.2543、用PING测试网络连通性。

交换机的VLAN配置步骤及方法

将接口分配vlan 3
SW1(config-if-range)#end
SW1(config-if-range)#end
返回特权模式
SW1#show vlan brief
SW1#show vlan brief
查看vlan 情况
查看VLAN情况
3、
三、配置中继
步骤
交换机1命令
交换机2命令
作用
1
SW1#config terminal
SW2#config terminal
进入特权模式
2
SW1(config)#interface f0/24
SW2(config)#interface f0/24
进入接口配置模式
3
SW1(config-if)#switchport mode trunk
Switch(config)#hostname SW2
给交换机命令
4
SW1(config)#enable secret 123
SW2(config)#enable secret 123
配置enable密码
5
SW1(config)#line console 0
SW2(config)#line console 0
进入接口配置模式
SW1(config-if-range)#switchport access vlan 2
SW1(config-if-range)#switchport access vlan 2
将f0/1-10分配给valn2
SW1(config-if-range)#interface range f0/11–20
查看F0/24的中继状态
四、将接加入vlan

交换机及vlan配置方法

交换机及vlan配置方法交换机是一种计算机网络设备，用于在局域网中传输数据包。

而Virtual LAN （VLAN）是一种将物理局域网（LAN）划分为逻辑上独立的虚拟局域网的技术。

交换机的配置方法主要包括以下几个步骤：1. 连接交换机和电脑：首先需要将交换机与电脑通过网线连接起来，可以使用网线连接到交换机的任意一个端口。

2. 设定交换机的IP地址：通过电脑的网卡配置界面，将电脑的IP地址设为交换机所在局域网的一个可用IP地址，然后打开电脑上的浏览器，输入交换机默认IP地址（一般为192.168.0.1或192.168.1.1），即可进入交换机的配置界面。

3. 配置交换机的基本信息：在交换机的配置界面中，可以设置交换机的管理密码、主机名、系统时间等基本信息。

4. 设置交换机的端口属性：交换机的端口可以被配置为不同的属性，常见的包括ACCESS、TRUNK和HYBRID。

ACCESS端口用于连接网络终端设备，TRUNK 端口用于连接交换机之间或交换机与路由器之间的链路，HYBRID端口是同时支持ACCESS和TRUNK属性。

5. 创建和配置VLAN：在交换机的配置界面中，可以创建和配置VLAN。

首先需要创建VLAN，并为每个VLAN指定一个标识（VLAN ID），然后将相应的端口分配给对应的VLAN。

6. 设置VLAN间的通信：默认情况下，不同VLAN之间是隔离的，即不能相互通信。

如果需要允许不同VLAN之间的通信，可以配置交换机的端口为Trunk 端口，或者使用交换机上的路由功能。

7. 测试和验证：在配置完成后，可以进行一些测试和验证工作，例如通过ping 命令测试不同VLAN之间的连通性，或使用spanning-tree协议检测网络中的环路。

总结一下，配置交换机主要包括连接交换机和电脑、设定交换机的IP地址、配置交换机的基本信息、设置交换机的端口属性、创建和配置VLAN、设置VLAN 间的通信，以及进行测试和验证。

交换机怎么设置vlan

交换机怎么设置vlan
交换机怎么设置vlan
交换机怎么设置vlan 篇1
1、有三台电脑pc0、pc1、pc2和一台二层交换机相连，二层交换机再和三层交换机相连。

其中设置pc0和pc1属于vlan10，pc2属于vlan20。

2、先设置pc0和pc1、pc2的ip地址。

pc0的ip地址为192.168.10.2 255.255.255.0
pc1的ip地址为192.168.10.3 255.255.255.0
pc0的ip地址为192.168.20.2 255.255.255.0 以下给出pc0的ip配置。

如图所示：
3、在交换机Switch0上创建vlan 10和vlan 20。

如图所示：
4、在二层交换机上将F0/1口和f0/2口划分到VLAN 10中。

将F0/3口划分到VLAN 20中。

命令如图所示：
5、在二层交换机上与三层交换机相连的端口(此处为F0/4端口)定义为trunk模式。

命令如图所示：
6、对于三层交换机先开启它的路由功能。

命令如图所示：
7、在三层交换机的接口f0/1上创建虚拟接口vlan10和vlan 20。

并且配置三层交换机的配置vlan10和vlan20虚拟接口的ip地址。

8、在三层交换机与二层交换机相连的接口f0/1上配置成trunk模式。

9、在pc0上通过cmd去ping pc1和pc2都能连通。

交换机怎么设置vlan 篇2
1新建PacketTracer拓扑图；
2PC设置IP;
3划分VLAN；将端口划分到相应VLAN中；
4设置TagVLANTrunk属性；
5测试。

H3C交换机vlan简单配置范例

H3C交换机vlan简单配置范例 H3C交换机vlan简洁配置范例杭州华三通信技术有限公司(H3C)坚持技术领先的同时，关注产品质量的管理。

我们通过国际标准的质量管理体系的认证，为产品质量的提升和客户满意度的提升提供保证。

下面是关于H3C 交换机vlan简洁配置，希望大家认真阅读!进入系统视图vlan 10display vlan allport e0/1 to e0/2quitvlan 20port e0/3 to e0/4quit vlan 30port e0/1 to e0/4此时缺省一个端口只属于一个vlan，需要修改e0/1--e0/4的'端口模式为混杂模式,一个端口可属于多个vlan有多个vlanid 但只能有一个pvidinterface e0/1port link-type hybrid(混杂模式)port hybrid vlan 10 30 untaggedport hybrid pvid vlan 10 修改端口的pvidquitinterface e0/2port link-type hybrid(混杂模式)port hybrid vlan 10 30 untaggedport hybrid pvid vlan 10quitinterface e0/3port link-type hybrid(混杂模式)port hybrid vlan 20 30 untaggedport hybrid pvid vlan 20quitinterface e0/4port link-type hybrid(混杂模式)port hybrid vlan 20 30 untaggedport hybrid pvid vlan 20quitinterface e0/9port link-type hybrid(混杂模式)port hybrid vlan 10 20 30 untagged port hybrid pvid vlan 30quit;vlan 10 1 2 9;vlan 20 3 4 9;vlan 30 1 2 3 4 9 vlanid配置完成，此时需要确定pvid 是否正确display interface e 0/1 ; 查看端口信息中的缺省pvid项端口untagged 的目的是假如9口接不支持标记的设备如单台服务器的网卡，则不通信，假如9口接上级交换则也可tagged。

交换机VLAN配置

交换机VLAN配置『配置环境参数』SwitchA端口E0/1属于VLAN2，E0/2属于VLAN3『组网需求』把交换机端口E0/1加入到VLAN2 ，E0/2加入到VLAN32数据配置步骤『VLAN配置流程』1.缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access端口只能属于一个vlan；2.如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan中删除掉；3.除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLAN XX并进入VLAN视图；如果VLAN XX已经存在，则进入VLAN视图。

【SwitchA相关配置】方法一：1.创建（进入）vlan2[SwitchA]vlan 22.将端口E0/1加入到vlan2[SwitchA-vlan2]port ethernet1/0/13.创建（进入）vlan3[SwitchA-vlan2]vlan 34.将端口E0/2加入到vlan3[SwitchA-vlan3]port ethernet 0/2方法二：1.创建（进入）vlan2[SwitchA]vlan 22.进入端口E0/1视图[SwitchA]interface ethernet 0/13.指定端口E0/1属于vlan2[SwitchA-Ethernet1]port access vlan 24.创建（进入）vlan3[SwitchA]vlan 35.进入端口E0/2视图[SwitchA]interface ethernet 0/26.指定端口E0/2属于vlan3[SwitchA-Ethernet2]port access vlan 33测试验证1.使用命令disp cur可以看到端口E0/1属于vlan2，E0/2属于vlan3；2.使用display interface Ethernet 0/1可以看到端口为access端口；交换机VLAN 接口静态IP 地址配置 1功能需求及组网说明交换机VLAN 接口静态IP 地址配置『配置环境参数』1. SwitchA 为三层交换机2. PC1连接到SwitchA 的以太网端口E1/0/3，属于VLAN23. PC2连接到SwitchA 的以太网端口E1/0/8，属于VLAN34. SwitchA 的VLAN 接口2的IP 地址为192.168.123.1/24，VLAN 接口3的IP 地址为202.168.123.1/24，分别作为PC1和PC2的网关『组网需求』PC1和PC2可以通过SwitchA 进行互通2数据配置步骤『VLAN 接口静态IP 地址配置流程』创建VLAN接口，并配置IP地址。

交换机VLAN的配置

《交换机VLAN的配置》一、实验环境二、实验步骤（1）进入交换机配置界面（2）Switch>enable ---进入特权模式Switch#vlan database ---进入VLAN模式Switch(vlan)#vlan 2 name class ---创建vlan 2并命名为classSwitch(vlan)#vlan 3 name office ---创建vlan 3并命名为office（3）划分端口Switch(vlan)#exit ---退出到特权模式Switch#config terminal ---进入全局配置模式Switch(config)#interface fa0/1 ---进入fa0/1端口配置模式Switch(config-if)#switchport access vlan 2 ---把端口fa0/1划分到vlan 2 Switch(config)#interface fa0/2 ---进入fa0/2端口配置模式Switch(config-if)#switchport access vlan 2 ---把端口fa0/2划分到vlan 2 Switch(config)#interface fa0/3 ---进入fa0/3端口配置模式Switch(config-if)#switchport access vlan 3 ---把端口fa0/3划分到vlan 3 Switch(config)#interface fa0/4 ---进入fa0/4端口配置模式Switch(config-if)#switchport access vlan 3 ---把端口fa0/4划分到vlan 3 （4）查看vlan配置结果Switch#show vlan出现如上信息，说明已经把fa0/1、fa0/2划分到vlan 2，fa0/3、fa0/4划分到vlan 3。

单交换机上的VLAN配置

实验六单交换机上的VLAN配置VLAN是虚拟局域网（Virtual Local Area Network）的简称，它是在一个物理网络上划分出来的逻辑网络。

这个网络对应于ISO 模型的第二层网络。

VLAN的划分不受网络端口的实际物理位置的限制。

VLAN有着和普通物理网络同样的属性，除了没有物理位置的限制，它和普通局域网一样。

第二层的单播、广播和多播帧在一个VLAN内转发、扩散，而不会直接进入其他的VLAN之中。

一、实验目的1.掌握交换机上创建VLAN、分配静态VLAN成员的方法。

2.掌握单交换机VLAN的基本配置命令。

二、原理概述Vlan(Virtual Local Area Network)即虚拟局域网。

VLAN可以把同一个物理网络划分为多个逻辑网段，因此，Vlan可以抑制网络风暴，增强网络的安全性。

单交换机上VLAN设置的过程和所用的命令如下：1）创建VLAN。

创建VLAN的命令有两种：一种是在全局配置模式下使用命令：Vlan vlanid；第二种方式是特权模式下利用命令vlan database 进入vlan设置模式，然后用vlan vlanid name vlanname创建vlan。

2）把端口划分给VLAN。

使用的命令是：在端口配置模式下，首先使用命令switchport mode access将端口的模式设置为access模式，然后用命令switchport access vlan vlanid，将该端口划分到某个VLAN中。

3）为vlan配置IP地址●用命令int vlan vlanid进入到vlan的IP地址配置模式。

●用命令ip address x.x.x.x x.x.x.x为该vlan配置ip地址。

4）vlan的删除命令：●将端口从vlan中删除：首先进入到端口配置模式，然后用命令no switchport mode accessvlan vlanid，将该端口从指定的VLAN中删除。

交换机VLAN配置

第1章 VLAN配置1.1 VLAN配置1.1.1 VLAN配置任务简介表1-1VLAN配置任务简介1.1.2 VLAN的基本配置表1-2VLAN的基本配置注意：●VLAN1是系统的缺省VLAN，无需创建，也不能删除。

●使用以上方法创建的是静态VLAN，交换机中还可以存在动态VLAN，是指通过GVRP功能注册的VLAN，详情请参见本手册“GVRP”部分的介绍。

●当使用vlan命令创建VLAN时，如果目标VLAN已经存在且是动态VLAN，交换机会自动将其转换为静态VLAN，同时输出提示信息。

1.1.3 VLAN接口的基本配置1. 配置准备配置VLAN接口之前，首先要创建对应的VLAN。

2. 配置步骤表1-3VLAN接口的基本配置说明：打开/关闭VLAN接口的操作对属于该VLAN的以太网端口的物理状态没有影响。

1.1.4 VLAN配置显示完成上述配置后，在任意视图下执行display命令，可以显示配置VLAN后的运行情况。

通过查看显示信息，用户可以验证配置的效果。

表1-4VLAN配置显示1.2 配置基于端口的VLAN1.2.1 配置基于端口的VLAN1. 配置准备配置基于端口的VLAN之前，首先要创建VLAN。

2. 配置步骤表1-5配置基于端口的VLAN注意：以上命令只对Access端口有效。

将Trunk端口和Hybrid端口加入VLAN，只能通过以太网端口视图下的port trunk permit vlan和port hybrid vlan命令实现，配置步骤请参见“端口基本配置操作”中配置以太网端口部分的介绍。

1.2.2 基于端口的VLAN典型配置举例1. 组网需求●如图2-1所示，Switch A和Switch B各自连接了一台服务器和一台工作站。

●为保证服务器的数据安全，需要将两台服务器划分到VLAN101中，并配置描述字符为“DMZ”，工作站划分到VLAN201中。

●各VLAN内的设备之间可以互相通信，但跨VLAN的工作站与服务器之间不能直接通信。

实验4：交换机VLAN配置

实验四：交换机VLAN 配置一、实验目的掌握VLAN 的基本配置方法，掌握VLAN 间路由的配置方法。

二、实验原理和内容1、VLAN 的基本工作原理2、VLAN 的基本配置方法和命令三、实验环境以及设备1、2台交换机、4台Pc 机、双绞线若干2、2台三层交换机、4台Pc 机、双绞线若干四、实验步骤（操作方法及思考题）1、请在用户视图下使用“reset saved-configuration ”命令和“reboot ”命令分别将你们平台上的两台交换机的配置清空，以免以前实验留下的配置对本实验产生影响。

2、VLAN 基本配置：PCA:VLAN2 PCD:VLAN3PCC:VLAN2 PCB:VLAN3 10.1.1.2/2410.1.1.3/2410.1.1.4/2410.1.1.5/24S3526S3928交换机图1 VLAN 基本配置（1）请按照图1组建网络实验环境。

（2）将两台交换机的端口1和2做链路聚合，请把你所执行的配置命令写到实验报告中。

（7.5分） [H3C] vlan 2[H3C-vlan2] port ethernet 1/0/1[H3C-vlan2] vlan 3[H3C-vlan3] port ethernet 1/0/2[H3C –Ethernet1/0/1] speed 100[H3C –Ethernet1/0/1] duplex full[H3C –Ethernet1/0/1] port link-type trunk[H3C –Ethernet1/0/1] port trunk permit vlan 2 to 3[H3C –Ethernet1/0/2] speed 100[H3C –Ethernet1/0/2] duplex full[H3C –Ethernet1/0/2] port link-type trunk[H3C –Ethernet1/0/2] port trunk permit vlan 2 to 3（3）在两台交换机上做VLAN配置，使得：a)聚合的链路被用作trunk链路。
