能手 网线测线仪使用方法

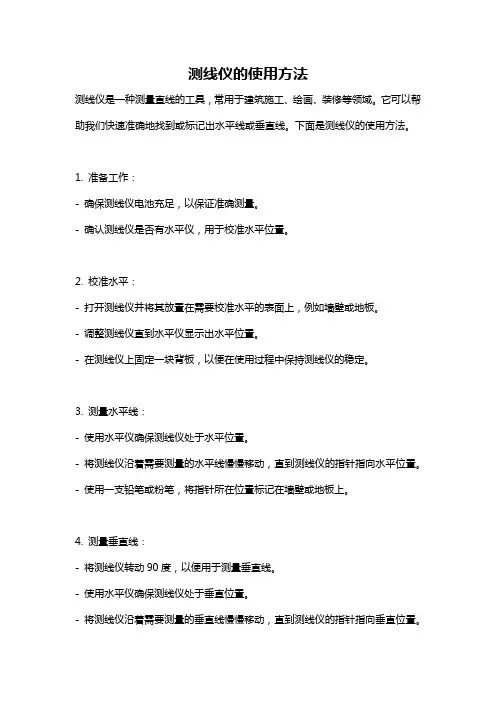

测线仪的使用方法
测线仪的使用方法测线仪是一种测量直线的工具，常用于建筑施工、绘画、装修等领域。
它可以帮助我们快速准确地找到或标记出水平线或垂直线。
下面是测线仪的使用方法。
1. 准备工作：- 确保测线仪电池充足，以保证准确测量。
- 确认测线仪是否有水平仪，用于校准水平位置。
2. 校准水平：- 打开测线仪并将其放置在需要校准水平的表面上，例如墙壁或地板。
- 调整测线仪直到水平仪显示出水平位置。
- 在测线仪上固定一块背板，以便在使用过程中保持测线仪的稳定。
3. 测量水平线：- 使用水平仪确保测线仪处于水平位置。
- 将测线仪沿着需要测量的水平线慢慢移动，直到测线仪的指针指向水平位置。
- 使用一支铅笔或粉笔，将指针所在位置标记在墙壁或地板上。
4. 测量垂直线：- 将测线仪转动90度，以便用于测量垂直线。
- 使用水平仪确保测线仪处于垂直位置。
- 将测线仪沿着需要测量的垂直线慢慢移动，直到测线仪的指针指向垂直位置。
- 使用一支铅笔或粉笔，将指针所在位置标记在墙壁或地板上。
5. 长距离测量：- 对于较长的水平线或垂直线测量，可以使用激光测线仪。
- 激光测线仪通过发射激光束来确定直线，并配备接收器，可用于接收激光信号并准确定位。
- 在使用激光测线仪之前，需要将其放置在水平平面上，并校准激光水平线与仪器指示的水平线一致。
- 设置接收器并将其放置在需要测量的位置上。
- 在激光测线仪上启动激光，并携带接收器沿着需要测量的线移动，直到接收器指示出激光线的位置。
- 使用一支铅笔或粉笔，将接收器指示的激光线位置标记在墙壁或地板上。
测线仪是一种简单实用的测量工具，通过遵循上述步骤，可以更快速、准确地进行直线测量和标记。
同时，在使用过程中要注意保持稳定，确保测量结果的准确性。

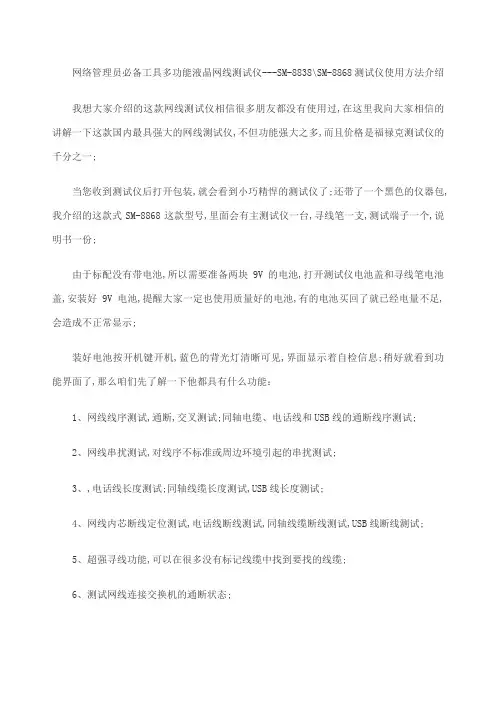

网线测试仪使用方法
网络管理员必备工具多功能液晶网线测试仪---SM-8838\SM-8868测试仪使用方法介绍我想大家介绍的这款网线测试仪相信很多朋友都没有使用过,在这里我向大家相信的讲解一下这款国内最具强大的网线测试仪,不但功能强大之多,而且价格是福禄克测试仪的千分之一;当您收到测试仪后打开包装,就会看到小巧精悍的测试仪了;还带了一个黑色的仪器包,我介绍的这款式SM-8868这款型号,里面会有主测试仪一台,寻线笔一支,测试端子一个,说明书一份;由于标配没有带电池,所以需要准备两块9V的电池,打开测试仪电池盖和寻线笔电池盖,安装好9V电池,提醒大家一定也使用质量好的电池,有的电池买回了就已经电量不足,会造成不正常显示;装好电池按开机键开机,蓝色的背光灯清晰可见,界面显示着自检信息;稍好就看到功能界面了,那么咱们先了解一下他都具有什么功能：1、网线线序测试,通断,交叉测试;同轴电缆、电话线和USB线的通断线序测试;2、网线串扰测试,对线序不标准或周边环境引起的串扰测试;3、,电话线长度测试;同轴线缆长度测试,USB线长度测试;4、网线内芯断线定位测试,电话线断线测试,同轴线缆断线测试,USB线断线测试;5、超强寻线功能,可以在很多没有标记线缆中找到要找的线缆;6、测试网线连接交换机的通断状态;7、这款测试仪可以网线带电测量,电话线也可以带电测量,但是也避免来电振铃是测试,因来电振铃时电压过高会损坏仪器;还有其他的小功能和使用技巧大家在工作使用中就会体验的到;现在大家看到界面上有四个选项；1、连线测试：测试线缆通断,线序和串扰功能;2、长度测试：测试各种线缆长度和断点功能;3、寻线：在很多线缆中找到自己需要的线路功能;4、参数配置：当测试各种线缆时选择相应的参数,和长度基数校准功能;看下仪器的各个端口端子的RJ45口和测试仪上的RJ45口S是同一功能,起到环回测试作用,这样可以方便就地选择哪个端口使用;第一功能：连线测试将做好的网线一端插在的M口上,网线的另一端插在测试仪的S口上或者插在端子的RJ45口上,选择上下功能键到连线测试选项上,按确定键;看屏幕显示结果为下图：连接状态显示为：远程,意思就是使用了端子连接测试的,屏幕左侧的M代表的是测试仪M口这端,R是端子的RJ45口那端,现在显示的顺序从1到8,线序以你的水晶头制作线序为依据,如果是568B打线法1就是白橙色线,以此类推;此图是网线的另一端接在测试仪上的S端口测试结果屏幕显示连接状态：本地,意思是网线插在测试仪本身的环回S口了,没有连接端子测试;上面的屏幕显示结果大家看在远端R端数字显示为叉,这说明在靠近远端也就是网线另一端处有断线或者水晶头没有做好的故障,或者虚接故障;如果在数字中间出现叉的话就是线缆中间部分有断线的,如果想知道具体断在什么位置了需要使用长度测试功能来完成;二、电话线连接测试将做好的电话线插在测试仪上的RJ11口上,此时要在主菜单上选择参数设置,并按确定键;将类型选择项选择为：电话线,在测试时如果测试什么线缆就在这里选择什么类型,否则测试时会提示错误;选择好后返回主菜单,选择连接测试选项,并确认;显示结果如下:电话线实际中使用了两根线,所以测得结果是3和4通,1、2、5、6上端为X,为叉的意思就是有断线的,在这里实际中就两根线,所以会显示这个结果,3和4还是交叉状态连接的,M端的3连接R端的4,M端的4连接R端的3.三、网线的串扰测试网线串扰的产生：网线在制作时为什么要遵循国际标准568A或568B的线序方式,主要是为了防止数据包在传输中在网线里产生垃圾数据包,也就是串扰现象,除了网线本身制作方法错误产生串扰外还有就是外在因素干扰也会产生串扰,如：网线靠近电源线并行超过一米以上；或周边有大功率辐射源和干扰源都会造成网线串扰现象,当网线产生串扰会造成网络时断时续,网线用普通测线器8个灯是亮的,但是电脑显示就是没有连接网线等故障;下面进行串扰测试实验;将网线不按照568A或568B方式制作,两端都做成：白橙、橙、白绿、绿、白蓝、蓝、白棕、棕,两端一样,做好后将网线一端插在测试仪M端,另一端插在S端口或者插在端子上,选择连接测试选项并确认;此功能是福禄克测试仪才有的功能,在判断疑难网络故障时相当的有用,是网管必不可少的测试仪工具了;四：线缆长度及断点测试测试仪的长度和断点测试功能可以测很多线缆,如：网线长度,网线断点；电话线长度,电话线断点；BNC同轴线音视频线长度,BNC同轴线含视频线的断点测试,USB线的长度和断点测试功能,下面我用了一根中间断线的网线进行测试实验；测试长度时要在参数设置中进行长度基数校准,选择五米以上长度的线缆,用尺子量好长度,在参数校准中选择如下：现在的长度显示的是测试仪测得目前线缆的长度,根据你校准线缆测得实际长度,按上下键调至正确的米数,测试默认的是标准线缆的参数,由于线缆的质量,材质和绞合密度不同参数略有不同,所以要进行校准才能测试精确的结果;校准好后返回到主界面选择长度测试并按确认键：屏幕左侧显示数字为12是一对,36是一对,45是一对,78是一对,说明在实际中他们是一对双绞线,显示开路是网线另一端没有接任何端口,是悬空状态;78线对显示比其他线对略短0.4米,说明这个线对绞合密度较小,因为在用连接测试仪时这条网线是连接正常的,不存在断线问题;此图是接了端子所测得结果,左侧显示为M-R状态;那么有人会问了,为什么接端子和不接端子测得结果略有不同呢,在使用中如果你在校准时接有端子,那么测量时也要接端子,这样能保持测试结果精确;下面将网线中间截断进行测试结果看到液晶屏幕上显示3和6是分开显示了,6显示为3.2米,也就是从M端算起在3.2米处有断线故障,那么这个屏幕才显示到45线对,那么按向下键显示78对线结果;以上是断点测试使用实例,在实际使用中大家还可以总结出很多经验来使用测试仪;BNC同轴线缆音视频线长度测试同轴线为了大家看清楚,线缆的端子我没有制作,直接插在BNC端口上了;接好后测试前要进行校准,类型要选择同轴线缆,否则提示错误,校准后选择长度测试按下确定键;液晶屏显示1、2开路状态,也就是另端线缆没有接端子,长度为和1.9米,因为同轴线缆有屏蔽层,屏蔽层线路显示略短一些,如果你的线缆是几十米长,一测比原来断了,直接到显示的米数处找到断线的线;测量电话线长度的话在参数设置里选择电话线,校准后测量方法同上;本仪器除了测试这些线外只要是双绞或者并行在一起的线缆都可以测长度和断点;五、SM-8868测试仪寻线功能使用将要找的网线查到测试仪M口上面,在主菜单上选择寻线功能按下确认键,打开寻线笔旋钮开关,此旋钮开关同时也是灵敏度调整,根据不同的需求调整灵敏度的大小,这时将寻线笔靠近网线,响声最大的那根线就是要找的网线;寻线仪使用技巧：本仪器标配不带鳄鱼夹转接线,在一定的环境下需要大家自制一个,用水晶头一个,双绞线一对,可以从网线中取出,放入水晶头的7和8线序上,压制好后另端接好鳄鱼夹待用;1、当线缆过远时造成信号太弱时：可以人为将信号扩大,把网线或者电话线的有色线、白线拧在一起,如将橙色的白线和橙色线拧在一起,蓝色线盒白蓝拧在一起,将鳄鱼夹加到拧好的线上,这样相当于增加了一组线的信号使信号增强;2、寻线困难时是因为目标电缆短路造成的,先排除短路线缆在进行寻线,有时远端端口和设备仪器连在一起,也会产生类似远端短路现象,这时可以用鳄鱼夹夹住单根目标线缆进行测试,找到目标电缆;3、寻找困难有时是因为目标电缆被屏蔽造成的：首先判断是什么原因造成的线缆屏蔽,线缆进入铁管、铁线槽、信号场被屏蔽在里面,用寻线仪在外面找不到信号声音;只有到接线盒、远端出口才能找到,另外,内芯有铁网的装饰干墙、含水量较多的装饰墙,都会大大消弱信号音的强度；24口、12口网络信息面板,支撑网络插口的铁质面板,也会阻挡信号场的传播;所以只有将寻线笔插入网络插口中才能听到声音,在信息面板背后也可以找到目标电缆,同时也可以用手摸着交换机或配线架金属部分也会屏蔽一些干扰信号,容易找到线缆;4、网线、电话线距离信号源过近,线缆扎的过近,同时又通过铁质管道,致使几根线缆有同等的信号音强度,也会造成寻线困难;这是由于信号铁管内反射和耦合所致,所以可以降低信号源减少线间干扰,将寻线笔灵敏度调至最小,如果还是困难寻找的话可以将鳄鱼夹短接在一起再夹到线缆上进行寻找,将灵敏度开支最大;。
测线仪的使用方法
测线仪的使用方法
测线仪是一种用来测量地面高程的工具，它通常用于建筑、道路、桥梁等工程施工中。
下面是使用测线仪的基本步骤：
1. 准备工作：
- 将测线仪放在平稳的地面上，并确保它水平放置。
- 检查测线仪的电池电量是否充足，以确保正常工作。
- 确保测线仪的底部钉子已经安装好，并锁紧稳固。
2. 设置参考点：
- 在需要测量的地面上选择一个参考点，并标记出来。
- 在该参考点上钉入一个高度合适的木桩作为基准点。
- 可以使用水平仪或其他工具来确保基准点水平。
3. 进行水平线设置：
- 将测线仪放在基准点旁边的地面上。
- 按下测线仪上的按钮，使测线仪发出水平线。
- 通过调整测线仪上的调节装置，使水平线与基准点的高度相等。
4. 进行测量：
- 将测线仪沿着需要测量的地面移动，并保持测线仪水平。
- 当测线仪的水平线与目标点的高度相等时，停止移动。
- 使用木桩或其他工具标记下目标点的高度。
5. 记录测量结果：
- 将测得的高度记录在纸上或测量表格中，以备后续使用。
需要注意的是，不同型号和品牌的测线仪可能会有一些细节上的差异，因此在使用前最好参考测线仪的使用手册，按照其说明进行操作。
网线测线仪使用方法
网线插上去，打开开关，对应的PIN灯亮就是通的。 =QFeEr luT
把网线的两头插上去，打开开关，看是不是4个灯顺次亮一下，亮了就OK了 nPxR(Fi J+用？ 网线插上去，打开开关，对应的PIN灯亮就是通的。 把网线的两头插上去，打开开关，看是不是4个灯顺次亮一下，亮了就OK了 侧线仪一般有...
Hale Waihona Puke 请教关于网线测线仪怎么使用？ - 硬件使用 / 网络设计与维护
网线测线仪怎么使用 两头都插上网线 亮灯顺序1 2 3 4 5 6 7 8 网线接线顺序 正常 按照常规解法 我确认没有问题 请问 1 如果亮灯没问题 网络能通么 能否上网...
5yR{udl Nv
1、测线器 hS ~Y.=f!
每一位网络工程人员都不能缺少测线器（cable tester）。好的测线器将显示出线缆的问题以及RJ-45头是否打好。中显示的就是一款测线器。 /HrB ~R K\
W5cT Kr\ ,
@ *ob b* j
网络技术人员首先要挑选的就是测线器。 [ q\x
= ! 4 PGq
eh FQF->$b
8、电缆音频定位测试仪 ?0}Bip}T
如果所维护或施工的网络使用了跳线架（patch panel），那么音频定位测试仪将带来很大帮助。当接线口没有任何标记时，那么就把网线接头接入声频发生器（inducer），声频发生器将产生听得到的声波，这样就能把没有标记的各个接口一一和跳线架上的接口对应起来。 2$HKF1 $
p tJ 3" t
TP7j&7
能手网线测线仪使用方法
能手网线测线仪使用方法全新能手NS-468测线仪、测网络、电话多用、电脑网络电缆测试仪NS-468 两用多功能电缆测试仪采用自动扫描方式，快速测试，流线型外形，符合人体工程学设计。
线条流畅简洁、防摔、防光设计，更符合现场施工。
技术指标测试线缆：RJ11、RJ45电源：DC 9V 叠层电池耗电：25MA体积：10.5*10.5*2.6 mm重量：200G一、功能：1.对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。
2.开关ON为正常测试速度,“S”为慢速测试速度,M 为手动档。
二、双绞线测试：打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从1至G逐个顺序闪亮，下图例：主测试器： 1-2-3-4-5-6-7-8-G远程测试器： 1-2-3-4-5-6-7-8-G（RJ45）1-2-3-4-5-6------（RJ12）1-2-3-4----------（RJ11）若接线不正常，按下述情况显示：1.当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。
2.当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。
3.当两头网线乱序，例2，4线乱序，则显示如下：主测试器不变： 1-2-3-4-5-6-7-8-G远程测试端为： 1-4-3-2-5-6-7-8-G4.当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根）短路时则所有短路的几条线号的灯都不亮。
三、若测配线架和墙座模块，则需二根匹配跳线（如110P4-RJ45）引到测试仪上。
四、同轴电缆测试：如果电缆是好的，则二端BNC灯同时闪绿灯。
包装：NS－468(绿色)型测线器一个、皮包袋一个、说明书一份。
常规接法（两头568B）: 橙白1 橙2 绿白3 蓝4 蓝白5 绿6 棕白7 棕8 (橙绿蓝棕，白线在左，绿蓝换)交叉接法（一头568A）: 绿白3 绿6 橙白1 蓝4 蓝白5 橙2 棕白7 棕8 (绿橙蓝棕，白线在左，橙蓝换)使用方法：将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到“ON”（S为慢速档），这时主测试仪和远程测试端的指示头就应该逐个闪亮。
能手网线测线仪使用方法

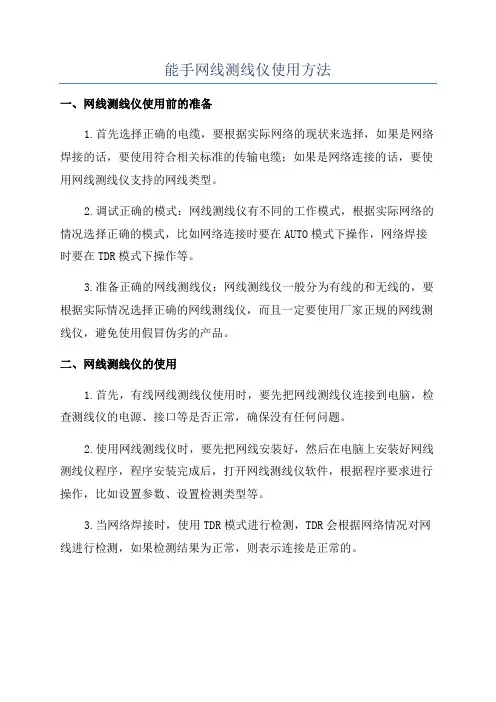

能手网线测线仪使用方法
一、网线测线仪使用前的准备
1.首先选择正确的电缆，要根据实际网络的现状来选择，如果是网络焊接的话，要使用符合相关标准的传输电缆；如果是网络连接的话，要使用网线测线仪支持的网线类型。
2.调试正确的模式：网线测线仪有不同的工作模式，根据实际网络的情况选择正确的模式，比如网络连接时要在AUTO模式下操作，网络焊接时要在TDR模式下操作等。
3.准备正确的网线测线仪：网线测线仪一般分为有线的和无线的，要根据实际情况选择正确的网线测线仪，而且一定要使用厂家正规的网线测线仪，避免使用假冒伪劣的产品。
二、网线测线仪的使用
1.首先，有线网线测线仪使用时，要先把网线测线仪连接到电脑，检查测线仪的电源、接口等是否正常，确保没有任何问题。
2.使用网线测线仪时，要先把网线安装好，然后在电脑上安装好网线测线仪程序，程序安装完成后，打开网线测线仪软件，根据程序要求进行操作，比如设置参数、设置检测类型等。
3.当网络焊接时，使用TDR模式进行检测，TDR会根据网络情况对网线进行检测，如果检测结果为正常，则表示连接是正常的。
网线检测仪使用方法
网线检测仪使用方法网线检测仪是一种用于测试和检测网线连接质量和线路是否正常的工具。
它可以帮助用户确定网线是否连接正确、确定连接是否稳定以及检测线路中是否存在故障。
下面将详细介绍网线检测仪的使用方法。
一、准备工作1. 根据需要选择合适的网线检测仪。
市面上有不同型号和功能的网线检测仪，可以根据实际需求选择适合的型号。
2. 了解网线类型。
根据所要测试的网线类型，选择相应的测试模式。
二、连接网线检测仪1. 将网线插头插入网线检测仪的插座中，确保插头与插座紧密连接。
2. 如果网线检测仪上有多个插座，则分别将需要测试的网线插入到相应的插座中。
三、进行测试1. 打开网线检测仪的电源开关，使其正常运行。
2. 设置测试模式。
根据实际情况选择测试模式，一般网线检测仪上会有相应的按钮或旋钮用于选择模式。
3. 开始测试。
按下测试按钮或旋钮，网线检测仪开始对连接的网线进行测试。
测试过程中，网线检测仪会显示测试结果。
四、分析测试结果1. 查看测试结果。
根据网线检测仪上的显示屏或指示灯，可以看到测试结果。
一般情况下，会显示连接的网线是否正常、连接的网线长度、线路中是否有开路、短路等故障。
2. 根据测试结果进行判断。
如果测试结果显示连接的网线正常，并且没有故障的提示，则说明网线连接质量良好；如果测试结果显示存在故障，需要进一步排查和修复。
五、采取相应措施1. 若测试结果显示网线连接不正常或存在故障，首先检查网线接头是否插紧、是否接触良好，确认连接是否正确。
若接头松动或接触不良，重新插紧或更换接头。
2. 如果问题仍然存在，可以使用网线故障定位功能进行定位。
该功能通常会指示网线故障的位置，如线路中的具体位置或距离。
3. 对于线路中出现的断路或短路等故障，可以根据实际情况进行修复或更换。
4. 如果在测试过程中发现网线的长度异常，可能是线路中存在其他问题，可以使用线路测试仪进行进一步的测试和排查。
六、注意事项1. 在进行测试之前，确保网线检测仪的电源充足，以免因电量不足影响测试结果。
网线的测试及故障排除方法-能手
网线的测试及故障排除方法正式测试开始前，我们先来学习下如何使用测试工具。
测试工具有很多种，价格也不尽相同，从几十块钱到几万十几万块钱的都有，根据价格的差异这些工具的测试故障的能力也不尽相同。
下面我们来学习最常用也是最常见的网络测试工具——“能手”网线测试仪的使用方法：首先通过外观认识测线仪：图中的工具就是测线仪，它是由俩部分组成的，左侧的大的方形工具叫做主测试仪，右侧的小的长方形的叫做远程测试模块。
这两部分可以拆开使用，也可以放在一起使用。
主测线仪的左下角的是开关，分为3种状态，从左到右依次为关、开、慢速测试。
右侧的带有数字和指示灯的是显示检测状态用的，需要配合远程检测模块上的指示灯一起使用。
、测线器我们已经简单了解了，下面开始正式测试。
首先将网线两端的水晶头分别插进主测试仪和远程测试模块的标有RJ45标识的端口，将开关状态调整到ON，此时主测试仪与远程测试模块的连接状态指示灯开始闪亮。
若此时我们测试的是直连线，且线路正常，那么主测试仪的连接状态指示灯会从数字标号1到8逐一闪亮，远程测试模块的指示灯也会从数字标号1到8逐一顺序闪亮。
若此刻我们测试的是交叉线，且线路正常的话，主测试仪的状态指示灯同样也会从1到8逐一顺序闪亮，但是远程测试模块的指示灯亮的顺序会变为3、6、1、4、5、2、7、8。
若主测试仪的状态指示灯从1逐个亮到8，而远程测试模块的指示灯不是按照以上两种点亮规律闪亮，则说明网线存在问题。
例如：1、主测试仪与远程测试模块对应的线号指示灯不会亮，其他的灯会逐个正常点亮，这种情况说明导线中可能存在6根以下的断路情况。
若不论主测试仪还是远程测试模块的所有指示灯都不会亮，则说明很可能有至少7根以上导线出现断路情况。
2、主测试仪的状态指示灯按照从1到8的顺序闪亮，远程测试模块某两个指示灯同时点亮，则说明远程测试模块上亮起的对应线号的线路出现了两根导线短路的情况；若出现3根以上的导线短路时，主测试仪的指示灯会正常点亮，而远程测试模块的所有短路导线线所对应的指示灯都不会亮。
RJ45水晶头连接与简易电缆测线仪的使用.
RJ45水晶头的连接与简易电缆测线仪的使用在以双绞线作为传输介质的网络中,跳线的制作与测试非常重要。
对于小型网络而言,跳线连接着集线设备与计算机;对于大中型网络而言,跳线既连接着信息插座与计算机,也连接着集线设备与跳线设备与跳线板。
总之,无论如何,跳线的制作与测试是网络管理员一定要学会的入门级手艺。
【实验目的】1.掌握使用网线钳制作具有RJ-45接头的双绞线的技能。
2.能够使用网线测线仪测试网线连线的正确性。
【实验内容】1.按推荐的T568B规范标准制作；2.摸索并掌握双绞线理序、整理的要领与技巧；3.用测试仪测试导通情况并记录，完成实验报告，总结成败经验。
【实验器材】1.网线钳一把。
2.双绞线（5类或其他类别）若干。
3.两只RJ-45水晶头。
4.网线测试仪一个。
【试验步骤】双绞线的四对八根导线是有序排列的。
实现上网的最低要求是保持白橙和橙、白绿和绿这两对线畅通（这四根对应于T568B，线序是1、2、3、6；对应于T568A，则线序是3、6、1、2。
），八种颜色的线如何实现快速排序并对应到RJ－45水晶头的导线槽内，不难总结出技巧（以T568B标准为例）：第一步，初排序：如果以深颜色的四根线为参照对象，将手中的四对双绞线从左到右可以排成：橙，蓝，绿，棕；第二步，分线：分开每一股双绞线，将浅色线排在左，深色线排在右，即深色、浅色线交叉排列；第三步，跳线：将白蓝和白绿两根线对调位置，对照T568B标准，发现线序已是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕；第四步，理直排齐：将八根线并拢，再上下、左右抖动，使八根线整齐排列，前后（正对操作者）都构成一个平面，最外两根线位置平行。
注意根部尽量不要扭绕。
第五步，剪齐：用夹线钳将导线多余部分剪掉，切口应与外侧线相垂直，与双绞线外套间留有1.2～1.5cm的长度，注意不要留太长（外套可能压不到水晶头内，这样线压不紧，容易松动，导致网线接触故障），也不能过短（八根线头不易全送到槽位，导致铜片与线不能可靠连接，使得RJ－45头制作达不到要求或制作失败）。
测线仪使用方法
测线仪使用方法测线仪是一种用于测量和标记水平和垂直线的工具。
它的使用非常简单，本文将详细介绍测线仪的使用方法。
测线仪通常由一个主体和一个或多个测量装置组成。
主体通常是一个水平的基座，上面有一个垂直的支架。
测量装置可以是气泡水平仪，激光器或其他测量仪器。
以下是使用测线仪的步骤：1.准备工作在使用测线仪之前，需要选择一个平坦的表面将其放置在上面。
这个表面必须稳定，以确保测线仪的准确性。
同时，确保测线仪正常工作并装上新的电池（如果有的话）。
2.放置测线仪将测线仪放置在选定的表面上。
确保它处于稳定的位置，并且没有晃动。
如果需要，可以使用螺丝或其他固定装置将其固定在表面上。
3.水平校准测线仪的水平仪通常具有一个气泡圆球。
确保这个气泡位于中央位置，这意味着表面是水平的。
如果气泡不在中央位置，使用调节脚或其他工具轻轻调整测线仪的位置，直到气泡位于中央。
4.垂直校准如果使用的是激光器，需要进行垂直校准。
激光器通常有一个旋转开关，用于调整激光线的方向。
将测线仪的垂直支架对准希望测量或标记的位置。
然后，用手或工具转动旋钮，直到激光线准确对准该位置。
5.测量或标记线现在，可以使用测线仪进行测量或标记线。
使用水平仪或激光器，将测线仪对准需要测量或标记的位置。
确保测线仪稳定且不移动。
使用垂直仪器可确保线的方向正确。
6.记录数据或标记线如果需要，可以将测量结果记录下来，以便后续分析或参考。
如果需要标记线，可以使用墨水笔或其他标记工具将线标记在表面上。
7.清理和存放使用完成后，清理测线仪并将其存放在干燥且安全的位置。
这样可以保护测线仪免受损坏并延长其使用寿命。
网络设备安装与调试-测线仪说明
测线仪说明一、功能：1.对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。
2.开关ON为正常测试速度,“S”为慢速测试速度,M为手动档。
二、双绞线测试：打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从1至G逐个顺序闪亮.主测试器：1-2-3-4-5-6-7-8-G远程测试器：1-2-3-4-5-6-7-8-G（RJ45）1-2-3-4-5-6------（RJ12）1-2-3-4----------（RJ11）若接线不正常，按下述情况显示：1.当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。
2.当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。
3.当两头网线乱序，例2，4线乱序，则显示如下：主测试器不变：1-2-3-4-5-6-7-8-G远程测试端为：1-4-3-2-5-6-7-8-G4.当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根）短路时则所有短路的几条线号的灯都不亮。
三、若测配线架和墙座模块则需二根匹配跳线（如110P4-RJ45）引到测试仪上。
网线测试说明主测线仪:1(橙白)2(橙)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)副测线仪:1(橙白)2(橙)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)以上主测线仪和副测线仪每个灯都是平行跳下来的,说明网线是好的主测线仪:1(橙白)2(橙注:灯不亮)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕) 副测线仪:1(橙白)2(橙注:灯不亮)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕) 以上主测线仪和副测线仪第2个灯不亮,说明第2根线断路,网线没有做好主测线仪:1(橙白)2(橙)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)副测线仪:1(橙白)2(蓝)3(绿白)4(橙)5(蓝白)6(绿)7(棕白)8(棕)以上主测线仪和副测线仪2和4灯对跳说明2和4做反了网线没有做好因网线是8芯的,在测线仪上也就亮8个灯其电话就也一样,4芯电话线亮4个灯,2芯电话线2个灯,测试跟网线类似网线做法线序:1(橙白)2(橙)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)。
网线测试仪使用方法
网线测试仪使用方法标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]网络管理员必备工具多功能液晶网线测试仪---SM-8838\SM-8868测试仪使用方法介绍我想大家介绍的这款网线测试仪相信很多朋友都没有使用过，在这里我向大家相信的讲解一下这款国内最具强大的网线测试仪，不但功能强大之多，而且价格是福禄克测试仪的千分之一。
当您收到测试仪后打开包装，就会看到小巧精悍的测试仪了。
还带了一个黑色的仪器包，我介绍的这款式SM-8868这款型号，里面会有主测试仪一台，寻线笔一支，测试端子一个，说明书一份。
由于标配没有带电池，所以需要准备两块9V的电池，打开测试仪电池盖和寻线笔电池盖，安装好9V电池，提醒大家一定也使用质量好的电池，有的电池买回了就已经电量不足，会造成不正常显示。
装好电池按开机键开机，蓝色的背光灯清晰可见，界面显示着自检信息。
稍好就看到功能界面了，那么咱们先了解一下他都具有什么功能：1、网线线序测试，通断，交叉测试。
同轴电缆、电话线和USB线的通断线序测试。
2、网线串扰测试，对线序不标准或周边环境引起的串扰测试。
3、，电话线长度测试。
同轴线缆长度测试，USB线长度测试。
4、网线内芯断线定位测试，电话线断线测试，同轴线缆断线测试，USB线断线测试。
5、超强寻线功能，可以在很多没有标记线缆中找到要找的线缆。
6、测试网线连接交换机的通断状态。
7、这款测试仪可以网线带电测量，电话线也可以带电测量，但是也避免来电振铃是测试，因来电振铃时电压过高会损坏仪器。
还有其他的小功能和使用技巧大家在工作使用中就会体验的到。
现在大家看到界面上有四个选项；1、连线测试：测试线缆通断，线序和串扰功能。
2、长度测试：测试各种线缆长度和断点功能。
3、寻线：在很多线缆中找到自己需要的线路功能。
4、参数配置：当测试各种线缆时选择相应的参数，和长度基数校准功能。
看下仪器的各个端口端子的RJ45口和测试仪上的RJ45口S是同一功能，起到环回测试作用，这样可以方便就地选择哪个端口使用。
网络测试仪使用方法
网络测试仪使用方法一、前言。
网络测试仪是一种用于测试网络连接质量和性能的设备，广泛应用于网络维护、故障排除和性能优化等领域。
本文将介绍网络测试仪的基本使用方法，帮助用户更好地利用这一工具进行网络测试和分析。
二、准备工作。
在开始使用网络测试仪之前，需要做好以下准备工作：1. 确认网络测试仪的型号和规格，了解其支持的测试功能和参数范围；2. 确保测试仪的电源充足，或者连接好充电器；3. 准备好所需的测试线缆、适配器和其他配件；4. 确保测试环境安全，避免对网络设备和用户造成损害。
三、基本操作。
1. 连接测试对象。
将网络测试仪与待测试的网络设备（如交换机、路由器、服务器等）进行连接，可以通过网线、光纤等方式进行连接。
确保连接稳固可靠，避免因连接问题导致测试结果不准确。
2. 设置测试参数。
根据实际测试需求，设置网络测试仪的测试参数，包括但不限于测试类型、测试频率、测试时长、测试数据包大小等。
合理设置测试参数可以更好地满足测试需求，并提高测试效率和准确性。
3. 运行测试。
设置好测试参数后，启动网络测试仪进行测试。
在测试过程中，可以实时监测网络连接质量和性能指标，如延迟、丢包率、带宽利用率等。
根据测试结果，可以及时发现网络问题，并进行相应的优化和调整。
四、注意事项。
在使用网络测试仪时，需要注意以下事项：1. 注意安全防护，避免因操作不当导致设备损坏或人员受伤；2. 确保测试对象的正常运行状态，避免因测试对象故障导致测试结果不准确；3. 注意保护个人隐私和机密信息，在测试过程中避免泄露敏感数据；4. 根据测试需求选择合适的测试方法和参数，避免浪费时间和资源。
五、总结。
网络测试仪是网络维护和优化工作中的重要工具，正确使用它可以帮助用户更好地了解网络状态，及时发现和解决问题。
通过本文介绍的基本使用方法，相信读者可以更加熟练地使用网络测试仪，提高网络维护和故障排除的效率和准确性。
六、附录。
网络测试仪的具体操作方法和功能设置，可以参考设备的用户手册或相关技术文档。
网线测试仪使用方法
网线测试仪使用方法
网线测试仪使用方法:
1. 插入网线: 将需要测试的网线插入网线测试仪上的插槽中。
确保插入端部分正确连接到测试仪的插槽，通常为RJ-45插口。
2. 开启测试仪: 按下电源按钮或调整启动开关，打开测试仪的
电源。
3. 选择测试模式: 根据需要选择合适的测试模式。
常见的模式
包括线路测试、速率测试和故障诊断。
4. 开始测试: 按下测试按钮或相应的操作按钮，开始进行测试。
测试仪会自动执行测试程序，检测网线连接、信号质量和传输速率等信息。
5. 检查测试结果: 在测试完成后，查看测试仪的显示屏或指示灯，以获取测试结果。
不同的测试仪可能有不同的显示方式，可以根据测试仪的说明书进行解读。
6. 分析和解决问题: 如果测试结果显示有问题或异常，可以参
考测试仪的说明书，查找故障解决方法。
根据测试仪提供的错误代码或信息，分析并解决问题。
7. 关闭测试仪: 测试完成后，将测试仪的电源关闭，断开网线
连接。
清理测试仪并妥善存放，以备下次使用。
请注意: 不同品牌和型号的网线测试仪可能具有不同的操作方式，请参考具体的使用说明书进行操作。
测线仪使用方法
测线仪使用方法一、功能：1、对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。
2、开关ON为正常测试速度,“S”为慢速测试速度,M为手动档。
二、双绞线测试：打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从1至G逐个顺序闪亮、主测试器：1-2-3-4-5-6-7-8-G远程测试器：1-2-3-4-5-6-7-8-G（RJ45）1-2-3-4-5-6------（RJ12）1-2-3-4----------（RJ11）若接线不正常，按下述情况显示：1、当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。
2、当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。
3、当两头网线乱序，例2，4线乱序，则显示如下：主测试器不变：1-2-3-4-5-6-7-8-G远程测试端为：1-4-3-2-5-6-7-8-G4、当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根）短路时则所有短路的几条线号的灯都不亮。
三、若测配线架和墙座模块，则需二根匹配跳线（如110P4-RJ45）引到测试仪上。
网线测试说明主测线仪:1(橙白)2(橙)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)副测线仪:1(橙白)2(橙)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)以上主测线仪和副测线仪每个灯都是平行跳下来的,说明网线是好的主测线仪:1(橙白)2(橙注:灯不亮)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)副测线仪:1(橙白)2(橙注:灯不亮)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)以上主测线仪和副测线仪第2个灯不亮,说明第2根线断路,网线没有做好主测线仪:1(橙白)2(橙)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)副测线仪:1(橙白)2(蓝)3(绿白)4(橙)5(蓝白)6(绿)7(棕白)8(棕)以上主测线仪和副测线仪2和4灯对跳说明2和4做反了网线没有做好因网线是8芯的,在测线仪上也就亮8个灯其电话就也一样,4芯电话线亮4个灯,2芯电话线2个灯,测试跟网线类似网线做法线序:1(橙白)2(橙)3(绿白)4(蓝)5(蓝白)6(绿)7(棕白)8(棕)。
网线寻线仪使用方法
网线寻线仪使用方法1.确保工具完好无损：首先，检查网线寻线仪是否完好无损。
确保其电池充足，并检查仪器上的按钮和指示灯是否正常工作。
2.连接发送端：将发送端的插头连接到你想要测试的网络电缆的RJ45插座上。
确保连接牢固且稳定。
3.连接接收端：将接收端的插头连接到接收端的插座上。
同样，确保连接牢固且稳定。
4.打开电源：打开网线寻线仪的电源开关，保持它处于启动状态。
5.设置工作模式：根据需要，可以选择不同的工作模式。
一般来说，网线寻线仪有故障寻找模式和网线跟踪模式两种模式。
在故障寻找模式下，如果网络电缆中有断开、短路或其他故障，仪器会发出声音或者指示灯闪烁。
网线跟踪模式下，仪器可以帮助你跟踪整个网络电缆路径。
6.开始测试：在设备上按下开始测试按钮，仪器会发送信号到连接电缆上，然后根据工作模式的设置，显示故障或跟踪路径的结果。
7.解读结果：根据仪器上的指示灯或声音，你可以确定网络电缆中的问题。
一般来说，红灯或连续的声音表示线缆连接正常，可能是出现了断开或短路。
绿灯或间歇性的声音表示线缆连接正常。
通过仔细观察仪器并解读指示灯或声音，你可以确定网络电缆存在的故障。
8.跟踪路径：如果你需要跟踪整个网络电缆路径，你可以根据仪器上的指示灯或声音，按照一定的步骤逐渐跟踪线缆路径，直到找到整个线路的起点和终点。
9.故障排除：如果你发现网络电缆中有故障或问题，可以根据仪器的指示排除故障或问题。
根据不同的故障，你可能需要更换网络电缆、重新连接线缆或修复线缆连接问题。
10.关闭设备：完成测试后，将网线寻线仪的电源开关关闭，断开连接的插头。
使用网线寻线仪可以快速准确地定位网络电缆中的故障，并帮助用户解决线缆连接问题。
然而，在使用过程中，请确保遵守仪器的说明和安全警示，避免不必要的损坏或安全风险。
网线测试仪使用方法
网线测试仪使用方法网线测试仪是一种用于测试网络连线的工具，它可以帮助用户快速、准确地检测网络连线的质量和稳定性。
在进行网络布线或维护时，网线测试仪是必不可少的工具。
下面将为大家介绍网线测试仪的使用方法。
首先，准备工作。
在使用网线测试仪之前，我们需要准备好一台已经连接好电源并开机的电脑，以及需要测试的网线。
确保网线的两端分别连接到被测试设备的网口和网络交换机的网口上，并且连接稳固。
接下来，我们将网线测试仪的一端插入被测试设备的网口上，另一端插入网络交换机的网口上。
确保插入牢固，避免出现接触不良或者脱落的情况。
然后，打开电脑上的网线测试仪软件。
在软件界面上，我们可以选择进行全面测试或者选择性测试，根据实际需要来进行设置。
点击开始测试按钮，网线测试仪将会对连接的网线进行测试，包括连通性、传输速率、信号质量等方面的检测。
在测试过程中，我们需要耐心等待测试结果的显示。
一般来说，测试仪会在几秒到几分钟内给出测试结果。
如果测试结果显示正常，那么说明被测试的网线连接良好，可以正常使用。
如果测试结果显示异常，那么我们需要检查网线连接是否牢固，或者更换网线进行再次测试。
最后，当我们完成了网线测试仪的使用后，需要注意将设备进行妥善的存放。
将网线测试仪放置在干燥通风的地方，避免受潮或者受到外界环境的影响。
同时，定期对网线测试仪进行维护保养，保持设备的良好状态。
总的来说，网线测试仪的使用方法并不复杂，只需要按照上述步骤进行操作即可。
通过使用网线测试仪，我们可以快速、准确地检测网络连线的质量，及时发现并解决网络问题，保障网络的稳定运行。
希望以上介绍对大家有所帮助，谢谢阅读！。
网线测试仪使用方法
网线测试仪使用方法网线测试仪是一种用于测试网络连接质量和性能的工具，它可以帮助用户快速准确地找出网络故障，并对网络进行优化。
下面我们将详细介绍网线测试仪的使用方法，希望可以帮助到您。
首先，准备工作。
在使用网线测试仪之前，我们需要准备好一台已经连接好网络的设备，比如电脑或者路由器。
另外，还需要一根网线，用于连接测试仪和设备。
接着，连接测试仪。
将一端网线插入测试仪上的端口，另一端插入需要测试的设备上的端口。
确保插头插入牢固，避免出现松动情况。
然后，打开测试仪。
按下电源按钮，等待测试仪启动完成。
在屏幕上可能会显示一些参数，比如连接状态、网速、延迟等信息。
根据需要，可以进行相关设置，比如选择测试模式、调整测试参数等。
接下来，进行测试。
根据测试仪的提示，进行相应的测试操作。
可以选择全面测试，也可以选择特定项目测试，比如网速测试、连接稳定性测试等。
测试过程中，可以观察测试仪的显示屏，实时了解网络连接情况。
最后，分析测试结果。
测试完成后，测试仪可能会给出相应的测试报告，包括网络连接质量、性能参数等。
根据测试结果，可以分析出网络存在的问题，并采取相应的措施进行优化。
需要注意的是，使用网线测试仪时，要注意安全问题，避免在电气设备工作时发生触电等意外情况。
另外，在测试过程中，要遵循测试仪的操作指南，确保测试操作的准确性和有效性。
总的来说，网线测试仪是一种非常实用的工具，可以帮助用户快速准确地发现网络问题，提高网络连接的质量和性能。
希望本文介绍的使用方法对您有所帮助，谢谢阅读！。
能手-网线测线仪使用方法
网线测线仪使用方法型号：能手 MASTER NS-468直通线两端均采用相同接法，即都为568A，或者568B。
常规接法（两头568B）: 橙白1 橙2 绿白3 蓝4 蓝白5 绿6 棕白7 棕8 (橙绿蓝棕，白线在左，绿蓝换)交叉接法（一头568A）: 绿白3 绿6 橙白1 蓝4 蓝白5 橙2 棕白7 棕8 (绿橙蓝棕，白线在左，橙蓝换)，一头568B。
使用方法：将网线两端的水晶头分别插入主测试仪和远程测试端的RJ45端口，将开关拨到“ON”（S为慢速档），这时主测试仪和远程测试端的指示头就应该逐个闪亮。
⑴直通连线的测试：测试直通连线时，主测试仪的指示灯应该从1到8逐个顺序闪亮，而远程测试端的指示灯也应该从1到8逐个顺序闪亮。
如果是这种现象，说明直通线的连通性没问题，否则就得重做。
⑵交错线连线的测试：测试交错连线时，主测试仪的指示灯也应该从1到8逐个顺序闪亮，而远程测试端的指示灯应该是按着3、6、1、4、5、2、7、8的顺序逐个闪亮。
如果是这样，说明交错连线连通性没问题，否则就得重做。
⑶若网线两端的线序不正确时，主测试仪的指示灯仍然从1到8逐个闪亮，只是远程测试端的指示灯将按着与主测试端连通的线号的顺序逐个闪亮。
也就是说，远程测试端不能按着（1）和（2）的顺序闪亮。
2.导线断路测试的现象⑴当有1到6根导线断路时，则主测试仪和远程测试端的对应线号的指示灯都不亮，其它的灯仍然可以逐个闪亮。
⑵当有7根或8根导线断路时，则主测试仪和远程测试端的指示灯全都不亮。
3.导线短路测试的现象⑴当有两根导线短路时，主测试仪的指示灯仍然按着从1到8的顺序逐个闪亮，而远程测试端两根短路线所对应的指示灯将被同时点亮，其它的指示灯仍按正常的顺序逐个闪亮。
⑵当有三根或三根以上的导线短路时，主测试仪的指示灯仍然从1到8逐个顺序闪亮，而远程测试端的所有短路线对应的指示灯都不亮。
