10kv高压带电传感器原理10kV高压带电传感器原理引言：高压带电传感器是一种用于测量高电压的装置，主要用于电力系统中的高压设备监测和维护。
本文将介绍10kV高压带电传感器的原理及其工作过程。
一、10kV高压带电传感器的概述10kV高压带电传感器是一种非接触式传感器，它通过测量电场或磁场的变化来确定高压电力设备的电压大小。
它主要由传感元件、信号处理电路和输出接口组成。
传感元件通常由电容器或电感器构成，信号处理电路负责将传感元件收集到的信号转换成可供人们理解的形式，输出接口将处理后的信号输出到显示设备或记录设备上。
二、电容式10kV高压带电传感器的原理电容式10kV高压带电传感器利用电场的变化来测量高压电力设备的电压。
传感元件由两个平行金属板构成，当该传感元件靠近高压电力设备时，高压电场的存在会引起金属板之间的电容值发生变化。
传感元件将这个电容变化转化为电信号，并通过信号处理电路进行处理。
三、电感式10kV高压带电传感器的原理电感式10kV高压带电传感器利用磁场的变化来测量高压电力设备的电压。
传感元件由线圈构成，当该传感元件靠近高压电力设备时，高压电流的存在会引起线圈中的电感值发生变化。
传感元件将这个电感变化转化为电信号，并通过信号处理电路进行处理。
四、10kV高压带电传感器的工作过程1. 传感器靠近高压电力设备，并确保与设备之间有足够的间隙。
2. 当高压电力设备通电时，产生的电场或磁场会引起传感元件中的电容或电感发生变化。
3. 传感元件将这个变化转化为电信号，并通过信号处理电路进行放大和滤波。
4. 处理后的信号经过输出接口输出到显示设备或记录设备上，供人们观察和分析。
5. 根据输出信号的变化，可以确定高压电力设备的电压大小。
五、10kV高压带电传感器的应用10kV高压带电传感器广泛应用于电力系统中的高压设备监测和维护。
它可以实时监测高压设备的电压变化，及时发现设备故障并采取相应的措施，以确保电力系统的稳定运行。
高压带电显示器结构及原理
• 装置通过抽压电容芯棒，从高压带电回路中抽取一定的电压作为 显示和闭锁的电源，用于反映装置设置处的带电状态，并能强制
闭锁开关网门。
设
备 • 该系列装置一般安装在进线母线、断路器、主变、开关柜、GIS
用
组合电器及其它需要显示的是否带电的地方，防止电气误操作。
途
设备型号及含义
显示装置的型号及其含义为：
工作原理
KYN28C-12 铠装移开式金属封闭开关设备带电显示装置
带电显示器由传感器和显示器两部分组成。传感器安装在电缆室或母 线室，与母排相连。其作用是将带电体的高电压分压，取出其中一部 分低电压提供给装在仪表门上的显示器。显示器显示高压回路带电状 况的作用，分为提示型和强制闭锁型两种。提示型的作用相当于一个 一直在工作的高压验电器。带电时，氖泡就起辉发亮。强制闭锁型的 可通过闭锁接点和电磁锁实现对开关设备后门的强制闭锁，如防止误 入带电间隔，防止带电合接地刀闸等，这样可以满开关设备“五防” 联锁要求。
工作原理
该装置是利用高压电场与传感器之间的电场耦合原理，在安全距离外进 行感应式（非接触式）测量，其工作原理框如下图所示：
工作原理
高压带电显示装置的传感器共四支、分别对准“A、B、C、D”三相带电 体和接地，与高压带电体无直接接触，并保持一定的安全距离，它接受高 压带电体电场信号，并传送给显示器进行比较判断。
常见显示器类型：
设备型号及含义
显示装置结构图：
工作原理
KYN28C-12 铠装移开式金属封闭开关设备基本结 构
A 母线室 B 断路器室 C 电缆室 D 二次仪表室 1.1 泄压装置 1 外壳 2 支母线 3 母线套管 4 主母线 5 静触头 6 静触头盒 7 电流互感器 8 接地开关 9 电缆 10 避雷器 11 接地母线 12 装卸式隔板 13 活门 14 二次插头 15 断路器 16 加热器 17 可抽出式水平隔板 18 接地开关操作机构 19 电缆孔盖板
浅谈高压带电显示装置的原理及使用时的注意事项
浅谈高压带电显示装置的原理及使用时的注意事项[摘要]：本文介绍了高压带电显示装置的原理，并提出高压开关柜中使用时的注意事项。
1.引言高压带电显示装置是一种可以直接安装在室内电气设备上，可以直观显示出电气设备是否带有运行电压的具有提示性安全装置。
带电显示装置的提示方式一般是当设备带有运行电压时，该显示装置的指示灯会发出闪光，警示高压设备已带电，无高压电时则无指示。
能够防止运行和检修人员误入带电间隔、带负荷误拉合、带电合接地开关等误操作，造成人身、设备等事故发生，成为高压设备的必备装置。
1.高压带电显示装置的工作原理及分类高压带电显示装置，通过抽压电容芯棒，从高压带电回路中抽取一定的电压作为显示和闭锁的电源，用于反映装置设置处的带电状态，并能强制闭锁开关网门。
电压指示和强制闭锁的工作，均受同一高压信号所控制，但电路系统又是相互独立的；只要高压回路带电，那么即使显示电路和闭锁电路同时出了故障，电磁锁仍处于闭锁状态，因此产品的防误闭锁可靠性大，安全度高”。
高压带点显示装置用以提示高压设备带电状况和强制闭锁有关设备（接地刀闸、开关柜门、网门等），是保证安全的重要措施之一，包括传感器和显示器两个部分。
显示器分为提示性显示器和强制性显示器，前者用于提示高压带电设备的带电状况，起防误与安全的提示作用，后者除具有提示性功能外，还可与电磁锁等防误锁具配合使用，用于强制闭锁开关柜操作手柄及网门等，达到防止带电合接地刀闸，防止误入带电间隔常用的高压带电显示装置分位以下三类：1.1接触式高压带电显示装置接触式高压带电显示装置1.2非接触式高压带电显示装置非接触式高压带电显示闭锁装置是种新型的防止电气误操作装置即感应式高压带电显示装置是一种新型的非接触式高压带电检测装置。
该装置采用先进的微处理器技术和传感技术，不与高压带电体直接连接，能感应电场信号，准确反映高压带电体带电情况，并有可靠的闭锁功能。
产品符合 DL/T538-2006 准要求，具有抗干扰能力强、安全可靠、安装方便等优点，是户内高压电气设备用来防止误入带电间隔和防止电气误操作的首选装置。
高压带电显示器结构及原理
工作原理
KYN28C-12 铠装移开式金属封闭开关设备带电显示装置
带电显示器由传感器和显示器两部分组成。传感器安装在电缆室或母 线室，与母排相连。其作用是将带电体的高电压分压，取出其中一部 分低电压提供给装在仪表门上的显示器。显示器显示高压回路带电状 况的作用，分为提示型和强制闭锁型两种。提示型的作用相当于一个 一直在工作的高压验电器。带电时，氖泡就起辉发亮。强制闭锁型的 可通过闭锁接点和电磁锁实现对开关设备后门的强制闭锁，如防止误 入带电间隔，防止带电合接地刀闸等，这样可以满开关设备“五防” 联锁要求。
项
目
名
称
单 KV
位 3 3.5 Hz 6 6.9
数 10 11.5 20 31.5 50 25 32 60 42 75 65 125 ≤10 8 0.52 0.87 6.50 ∽220 1.73 13
据 27.5 40.5 35
额定电压 最高工作电压 Um 传 感 器 绝 缘 水 平 局部放电量 1.1*Um/√3 抗弯强度 显 示 器 氖灯启辉电压 KV 闭锁启控电压 二次闭锁电源电压 V PC KN 额定频率 工频耐受电压(有效值) 一次对二次对地 KV 雷电冲击耐受电压(峰值)
• 当显示器失去控制电源时，显示器输出强制闭锁信号，保持闭锁 状态。显示器上设有“自检”功能，即可自动检测传感器和显示 器的各种功能模块，在装置发生任何故障时，“闭锁电源”指示 灯长亮，“操作”指示灯不会亮，始终输出强制闭锁信号，保持 闭锁状态。
设备特点
可 靠 性 经 济 性 功 能 全 适 应 性
高压带电显示器结构及原理
东郊巡维中心 张元 2016.08
目
一 二 三
录
• 基本概况及用途
• 设备型号及含义
高压带电显示器结构及原理
工作原理
该装置是利用高压电场与传感器之间的电场耦合原理，在安全距离外进 行感应式（非接触式）测量，其工作原理框如下图所示：
工作原理
高压带电显示装置的传感器共四支、分别对准“A、B、C、D”三相带电体 和接地，与高压带电体无直接接触，并保持一定的安全距离，它接受高压 带电体电场信号，并传送给显示器进行比较判断。
设 备 用 途
• 该系列装置一般安装在进线母线、断路器、主变、开关柜、GIS 组合电器及其它需要显示的是否带电的地方，防止电气误操作。
设备型号及含义
显示装置的型号及其含义为：
常见显示器类型：
设备型号及含义
显示装置结构图：
工作原理
KYN28C-12 铠装移开式金属封闭开关设备基本结构
A 母线室 B 断路器室 C 电缆室 D 二次仪表室 1.1 泄压装置 1 外壳 2 支母线 3 母线套管 4 主母线 5 静触头 6 静触头盒 7 电流互感器 8 接地开关 9 电缆 10 避雷器 11 接地母线 12 装卸式隔板 13 活门 14 二次插头 15 断路器 16 加热器 17 可抽出式水平隔板 18 接地开关操作机构 19 电缆孔盖板
80 185
100 185
40
2.38 17.88 －10
3.03 22.75
1.95
3.90
工作原理
高压带电显示装置T型接线图和Q型接线图分别如下：
T型接线图
Q型接线图
工作原理
• 当被测设备或网络带电时，“A、B、C”三相指示灯亮，“操作” 指示灯熄灭，且输出强制闭锁信号。
• 当被测设备或网络不带电时，“A、B、C”三相指示灯都熄灭， “操作”指示灯亮，同时解除闭锁信号，可以进行设备操作。装 置采用分相控制，任何一相带电时即闪光报警，并输出强制闭锁 信号。
带电显示器工作原理

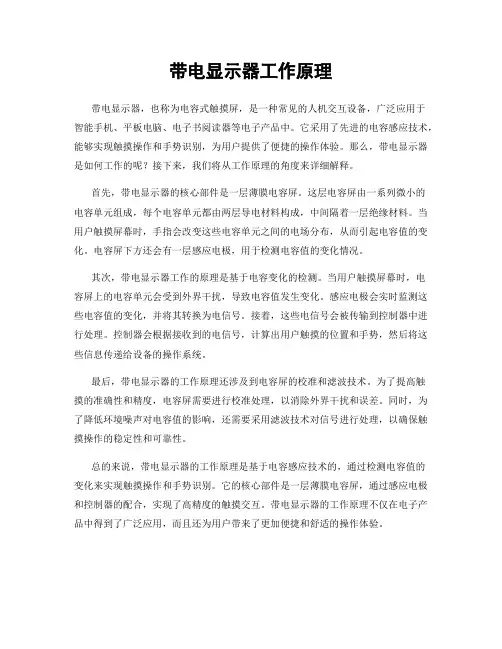

带电显示器工作原理带电显示器，也称为电容式触摸屏，是一种常见的人机交互设备，广泛应用于智能手机、平板电脑、电子书阅读器等电子产品中。
它采用了先进的电容感应技术，能够实现触摸操作和手势识别，为用户提供了便捷的操作体验。
那么，带电显示器是如何工作的呢？接下来，我们将从工作原理的角度来详细解释。
首先，带电显示器的核心部件是一层薄膜电容屏。
这层电容屏由一系列微小的电容单元组成，每个电容单元都由两层导电材料构成，中间隔着一层绝缘材料。
当用户触摸屏幕时，手指会改变这些电容单元之间的电场分布，从而引起电容值的变化。
电容屏下方还会有一层感应电极，用于检测电容值的变化情况。
其次，带电显示器工作的原理是基于电容变化的检测。
当用户触摸屏幕时，电容屏上的电容单元会受到外界干扰，导致电容值发生变化。
感应电极会实时监测这些电容值的变化，并将其转换为电信号。
接着，这些电信号会被传输到控制器中进行处理。
控制器会根据接收到的电信号，计算出用户触摸的位置和手势，然后将这些信息传递给设备的操作系统。
最后，带电显示器的工作原理还涉及到电容屏的校准和滤波技术。
为了提高触摸的准确性和精度，电容屏需要进行校准处理，以消除外界干扰和误差。
同时，为了降低环境噪声对电容值的影响，还需要采用滤波技术对信号进行处理，以确保触摸操作的稳定性和可靠性。
总的来说，带电显示器的工作原理是基于电容感应技术的，通过检测电容值的变化来实现触摸操作和手势识别。
它的核心部件是一层薄膜电容屏，通过感应电极和控制器的配合，实现了高精度的触摸交互。
带电显示器的工作原理不仅在电子产品中得到了广泛应用，而且还为用户带来了更加便捷和舒适的操作体验。
高压带电显示器结构及原理全解
东郊巡维中心 张元 2016.08
目
一 二 三
录
ቤተ መጻሕፍቲ ባይዱ
• 基本概况及用途
• 设备型号及含义
• 工作原理
四
• 设备特点
基本概况及用途
基 本 概 况
• 带电显示器是一种直接安装在室内电气设备上，直观显示出电气 设备是否带有运行电压的提示性安全装置。当设备带有运行电压 时，该显示器显示窗发出闪光，警示人们高压设备带电，无电时 则无指示。 • 装置通过抽压电容芯棒，从高压带电回路中抽取一定的电压作为 显示和闭锁的电源，用于反映装置设置处的带电状态，并能强制 闭锁开关网门。
谢谢！
• 当显示器失去控制电源时，显示器输出强制闭锁信号，保持闭锁 状态。显示器上设有“自检”功能，即可自动检测传感器和显示 器的各种功能模块，在装置发生任何故障时，“闭锁电源”指示 灯长亮，“操作”指示灯不会亮，始终输出强制闭锁信号，保持 闭锁状态。
设备特点
可 靠 性 经 济 性 功 能 全 适 应 性
设 备 用 途
• 该系列装置一般安装在进线母线、断路器、主变、开关柜、GIS 组合电器及其它需要显示的是否带电的地方，防止电气误操作。
设备型号及含义
显示装置的型号及其含义为：
常见显示器类型：
设备型号及含义
显示装置结构图：
工作原理
KYN28C-12 铠装移开式金属封闭开关设备基本结构
A 母线室 B 断路器室 C 电缆室 D 二次仪表室 1.1 泄压装置 1 外壳 2 支母线 3 母线套管 4 主母线 5 静触头 6 静触头盒 7 电流互感器 8 接地开关 9 电缆 10 避雷器 11 接地母线 12 装卸式隔板 13 活门 14 二次插头 15 断路器 16 加热器 17 可抽出式水平隔板 18 接地开关操作机构 19 电缆孔盖板
感应式带电显示器的传感器选择
感应式带电显示器的传感器选择我们在提供解决方案的时候,选择合适的产品是很重要的一个环节,就传感器而言,种类就有很多,一旦选的不好,就会给后期工作带来很多的麻烦,下面总结几种选择传感器的简单方法.1、根据测量对象与测量环境确定传感器的类型常见需要感应的电压范围：6KV,10KV,12KV,35KV等等，接触式还是非接触式，目前讨论的是非接触式。
要进行—个具体的测量工作，首先要考虑采用何种原理的传感器，这需要分析多方面的因素之后才能确定。
因为，即使是测量同一物理量，也有多种原理的传感器可供选用，哪一种原理的传感器更为合适，则需要根据被测量的特点和传感器的使用条件考虑以下一些具体问题：量程的大小；被测位置对传感器体积的要求；测量方式为接触式还是非接触式；信号的引出方法，有线或是非接触测量.在考虑上述问题之后就能确定选用何种类型的传感器，然后再考虑传感器的具体性能指标。
2、灵敏度的选择通常，在传感器的线性范围内，希望传感器的灵敏度越高越好。
因为只有灵敏度高时，与被测量变化对应的输出信号的值才比较大，有利于信号处理。
但要注意的是，传感器的灵敏度高，与被测量无关的外界噪声也容易混入，也会被放大系统放大，影响测量精度。
3、频率响应特性传感器的频率响应特性决定了被测量的频率范围，必须在允许频率范围内保持不失真的测量条件，实际上传感器的响应总有—定延迟，希望延迟时间越短越好。
传感器的频率响应高，可测的信号频率范围就宽，而由于受到结构特性的影响，机械系统的惯性较大，因有频率低的传感器可测信号的频率较低。
在动态测量中，应根据信号的特点(稳态、瞬态、随机等)响应特性，以免产生过火的误差。
4、线性范围传感器的线形范围是指输出与输入成正比的范围。
以理论上讲，在此范围内，灵敏度保持定值。
传感器的线性范围越宽，则其量程越大，并且能保证一定的测量精度。
在选择传感器时，当传感器的种类确定以后首先要看其量程是否满足要求。
但实际上，任何传感器都不能保证绝对的线性，其线性度也是相对的。
带电显示器使用说明书
产品特点1、高压带电显示装置传感器采用的压力凝胶（APG）工艺生产而成的固体绝缘体，机械强度高、耐冲击力强、耐电弧能力强、尺寸稳定性能好，高防化和耐热性强，外观光滑等特点。
可以根据客户的需要生产陶瓷电容芯棒分压型（以下简称电容型）和磁场感应电子型（以下简称电子型）的传感器。
2、显示器是以发光二极管显示高压带电状况，电容型传感器输出信号强，可以直接实现带电长亮指示，电子型信号比较弱，只能采用放大电流，实现闪烁型间歇指示。
闭锁型显示器可配用电磁锁实现控制闭锁功能，闭锁型显示器可以根据客户需求生产双电源型和单电源型两种形式，双电源闭锁型带电显示器需要另加一个工作电源，其工作范围是AC/DC220V或AC/DC110V，而单电源闭锁型带电显示器只是利用电磁锁电源直接实现闭锁功能。
具体见显示装置接线图（1）3、在使用的过程中线路有分布电容的存在，有可能引起显示器的干扰，为了避免该故障，将显示器内部线路板进行了抗干扰、过压、过流等处理,并利用显示装置显示器的相位接口实现验电，核相的功能，显示装置技术参数1、显示装置适用于额定电压6~35Kv、额定频率为50Hz 的户内高压电气设备中，用以提示高压回路带电与否，强制闭锁型装置还具有电磁配套使用,实现强制闭锁功能，以达到防止误入带电间隔的目的，核相型装置还可以核定两高压回路的对应相位。
装置中传感器可兼作支柱绝缘子用。
2、使用环境条件：周围环境温度+40℃~－25℃安装地点不超过海拔高度15000 米；环境相对湿度：日平均不大于90%；月平均不大于90%（环温20℃时）；应使用于无易燃、易爆、化学腐蚀及剧烈振动的户内场合显示装置安装与使用1、传感器与显示器连接，应单独敷线按相序连接，理解线尽量要短，防止柜内二次线或是其它电源线平行干扰，连接线截面积应大于1合格电线，因无证再生导线漏电影响显示功能。
接地导线截面积应大于1.52、显示器连接按照显示器连接图进行连接3、强制闭锁显示器的二次电源应是独立电源，当高压不带电的情况下。
带电显示装置原理及维护
二、结构及作用
一般来说，高压带电显示装置可以实现以下用途： 1.显示一次设备的带电状况。 2.防止误入带电间隔，误碰带电设备（闭锁网门、 柜门）。 3.提供闭锁接口，杜绝带电挂地线的隐患。 4.提供核相接口，用于核相 5.与GIS组合电器控制操作回路配合实现相关有电逻 辑控制。
三、分类及型号含义
二、结构及作用
1—主回路；2—传感单元；3—显示单元；4—连接点 （可选的）；5—联锁信号输出单元（可选的）； a—来自传感单元的信号；b—连接点的信号；c—与联锁 装置相连。
二、结构及作用
1.传感单元是带电显示装置的一个部件，通过它将与主回路的电压状态相关 的信号传送到带电显示装置的显示单元。可以与各种类型高压开关柜、隔离 开关、接地开关等配套使用。 2.显示单元是带电显示装置的一个部件，根据来自传感单元的输入信号给出 可见的指示。 可分为提示型显示器，强制型显示器以及带核相型显示器等 几种类型。提示型显示器用以提示高压带电回路的带电状况，起防误与安全 的提示作用。强制型显示器除具有提示型显示器功能外，还可与电磁锁配合 实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入 带电间隔，提高开关设备防误性能。带核相型显示器则是为方便用户现场双 电源核相，显示器面板设置了相位测试端。 3.连接点是显示单元上的一个接点，该处可接入一个适当的相位识别器。 4.标称电压是用来识别装置或系统的适当的电压近似值。带电显示装置的标 称电压是与其清楚指示相关的参数。带电显示装置可以有一个标称电压值， 也可以是一个标称电压范围。 5.限压装置是出现绝缘破坏时能限制传感单元输出端上电压的保护装置。 6.联锁信号输出单元是带电显示装置的一个部件，它能根据传感单元传送来 的信号对开关设备的联锁装置发出联锁信号。
带电显示器
感谢观看
当被测设备或网络带电时，“A、B、C”三相指示灯亮，“操作”指示灯熄灭，且输出强制闭锁信号。
当被测设备或网络不带电时，“A、B、C”三相指示灯都熄灭，“操作”指示灯亮，同时解除闭锁信号，可 以进行设备操作。装置采用分相控制，任何一相带电时即闪光报警，并输出强制闭锁信号。
当显示器失去控制电源时，显示器输出强制闭锁信号，保持闭锁状态。显示器上设有“自检”功能，即可自 动检测传感器和显示器的各种功能模块，在装置发生任何故障时，“电源”指示灯长亮，“操作”指示灯不会亮， 始终输出强制闭锁信号，保持闭锁状态。
设备特点
可靠性：感应式(非接触式)传感器,在线路安全距离之外检测线路是否带电，且具有明显的方向性,灵敏度高, 安全可靠。
经济性：传感器不与带电体直接接触,安装与检修时无需做局放试验，简单方便，维护费用低，使用寿命长。 功能全：具有闪光灯显示,自检及启动强制闭锁回路等功能,真正起到全方位强制闭锁的作用。 适应性：形式多样,可广泛用于户内、户外、GIS组合电器及开关柜等各种场所。
工作原理
带电显示器该装置是利用高压电场与传感器之间的电场耦合原理，在安全距离外进行感应式（非接触式）测 量，其工作原理框如图1所示。高压带电显示闭锁装置由传感器、显示器二部分组成，传感器共四支、分别对准 “A、B、C、D”三相带电体和接地，与高压带电体无直接接触，并保持一定的安全距离，它接受高压带电体电场 信号，并传送给显示器进行比较判断；
气设备上，直观显示出电气设备是否带有运行电压的提示性安全装置。 当设备带有运行电压时，该显示器显示窗发出闪光，警示人们高压设备带电，无电时则无指示。
设备用途
该系列装置一般安装在进线母线、断路器、主变、开关柜、GIS组合电器及其它需要显示的是否带电的地方， 防止电气误操作，该系列装置须符合中华人民共和国电力行业标准DL/T 538-2006 《高压带电显示装置》的标准。
高压带电传感器
高压带电传感器装置通过抽压电容芯棒，从高压带电回路中抽取一定的电压作为显示和闭锁的电源，用于反映装置设置处的带电状态，并能强制闭锁开关网门。
电压指示和强制闭锁的工作，均受同一高压信号所控制，但电路系统又是相互独立的.只要高压回路带电,那么即使显示电路和闭锁电路同时出了故障,电磁锁仍处于闭锁状态。
因此产品的防误闭锁可靠性大,安全度高。
传感器全部按全工况要求设计,爬电距离满足技术要求.显示器外观新颖，电子元件全部进行筛选,组装精致。
传感器为环氧树脂浇注支柱绝缘子式产品。
可做为隔离开关,接地开关和其它支柱绝缘子使用,具有高强度,耐电弧能力强,局部放电量小等特点。
①正常工作条件1、使用环境：温度-25℃～+40℃，特殊地区不低于-35℃；海拔高度不超过1000M2、大气条件：空气相对湿度日平均值不大于95%RH，月平均值不大于90%RH；水蒸气压力日平均值不超过2.2KPa，月平均值不超过1.8KPa3、环境条件：无明显污秽，无易燃、易爆，化学腐蚀和盐雾场所。
T型高压带电显示器：当高压端电压在额定相电压的15%～＜65%(是指一次测额定电压为0.15～0.65时，起辉)，显示灯开始分别指示高压端带电状况。
Q型高压带电显示器：该产品不仅具有T型高压带电显示器的全部功能，还可以达到：1、当三相高压母线中，任何一相电压在额定相电压65%～100%时(是指一次测额定电压为0.65～1.0时，闭锁)。
②，电子线路控制继电器输出接点J打开，处于强制闭锁状态。
2、当三相均不带电，①二次电源正常，输出接点闭合，处于解锁状态；②二次电源断开，输出接点打开，处于保护闭锁状态，达到强制闭锁功能。
dxn-t系列户内高压带电显示装置（提示型）2.2显示装置的分类a.按额定电压等级分为：3、6、10、27.5、35kv；b.按传感器使用环境条件分为：普通型、加强绝缘型（全工况型）；c.按按感器结构及安装尺寸分为：见表2；d.按显示器功能分为：t型、q型；e.按显示器外型尺寸分为：ⅰ型、ⅱ型；见图8、图9；2.3显示装置基本参数显示装置的基本参数见表1表1注：二次闭锁电源电压超出表1规定，由用户与制造厂协商解决。
高压带电显示器结构及原理资料
80 185
100 185
40
2.38 17.88 －10
3.03 22.75
1.95
3.90
工作原理
高压带电显示装置T型接线图和Q型接线图分别如下：
T型接线图
Q型接线图
ห้องสมุดไป่ตู้
工作原理
• 当被测设备或网络带电时，“A、B、C”三相指示灯亮，“操作” 指示灯熄灭，且输出强制闭锁信号。
• 当被测设备或网络不带电时，“A、B、C”三相指示灯都熄灭， “操作”指示灯亮，同时解除闭锁信号，可以进行设备操作。装 置采用分相控制，任何一相带电时即闪光报警，并输出强制闭锁 信号。
高压带电显示器结构及原理
东郊巡维中心 张元 2016.08
目
一 二 三
录
• 基本概况及用途
• 设备型号及含义
• 工作原理
四
• 设备特点
基本概况及用途
基 本 概 况
• 带电显示器是一种直接安装在室内电气设备上，直观显示出电气 设备是否带有运行电压的提示性安全装置。当设备带有运行电压 时，该显示器显示窗发出闪光，警示人们高压设备带电，无电时 则无指示。 • 装置通过抽压电容芯棒，从高压带电回路中抽取一定的电压作为 显示和闭锁的电源，用于反映装置设置处的带电状态，并能强制 闭锁开关网门。
项
目
名
称
单 KV
位 3 3.5 Hz 6 6.9
数 10 11.5 20 31.5 50 25 32 60 42 75 65 125 ≤10 8 0.52 0.87 6.50 ∽220 1.73 13
据 27.5 40.5 35
额定电压 最高工作电压 Um 传 感 器 绝 缘 水 平 局部放电量 1.1*Um/√3 抗弯强度 显 示 器 氖灯启辉电压 KV 闭锁启控电压 二次闭锁电源电压 V PC KN 额定频率 工频耐受电压(有效值) 一次对二次对地 KV 雷电冲击耐受电压(峰值)
简述光电传感器的电路原理以及电路图
简述光电传感器的电路原理以及电路图光电传感器就是采用光电元件作为检测元件的传感器。
光电传感器首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。
光电传感器一般由光源、光学通路和光电元件三部分组成。
光电传感器电路原理由光通量对光电元件的作用原理：不同所制成的光学测控系统是多种多样的,按光电元件(光学测控系统)输出量性质可分二类,即模拟式光电传感器和脉冲(开关)式光电传感器.模拟式光电传感器是将被测量转换光电传感器成连续变化的光电流,它与被测量间呈单值关系.模拟式光电传感器按被测量(检测目标物体)方法可分为透射(吸收)式,漫反射式,遮光式(光束阻档)三大类.所谓透射式是指被测物体放在光路中,恒光源发出的光能量穿过被测物,部份被吸收后,透射光投射到光电元件上;所谓漫反射式是指恒光源发出的光投射到被测物上,再从被测物体表面反射后投射到光电元件上;所谓遮光式是指当光源发出的光通量经被测物光遮其中一部份,使投射刭光电元件上的光通量改变,改变的程度与被测物体在光路位置有关.光敏二极管是最常见的光传感器。
光敏二极管的外型与一般二极管一样，只是它的管壳上开有一个嵌着玻璃的窗口，以便于光线射入，为增加受光面积，PN结的面积做得较大，光敏二极管工作在反向偏置的工作状态下，并与负载电阻相串联，当无光照时，它与普通二极管一样，反向电流很小（<μA），称为光敏二极管的暗电流；当有光照时，载流子被激发，产生电子-空穴，称为光电光电传感器载流子。
在外电场的作用下，光电载流子参于导电，形成比暗电流大得多的反向电流，该反向电流称为光电流。
光电流的大小与光照强度成正比，于是在负载电阻上就能得到随光照强度变化而变化的电信号。
光敏三极管除了具有光敏二极管能将光信号转换成电信号的功能外，还有对电信号放大的功能。
光敏三级管的外型与一般三极管相差不大，一般光敏三极管只引出两个极——发射极和集电极，基极不引出，管壳同样开窗口，以便光线射入。
开关柜带电显示器的原理
开关柜带电显示器的原理开关柜带电显示器是一种用于显示电器工作状态和参数信息的设备。
其原理主要涉及电流传感器、电压传感器、A/D转换、数字信号处理和显示等方面。
1. 电流传感器：电流传感器用于检测电流信号。
在开关柜中，电流传感器通常是通过开关柜的电缆通过穿透式电流互感器或非接触式电流互感器来实现的。
电流互感器通过感应电流产生的磁场，将电流信号转换为与之成正比的电压信号输出，以实现电流的检测。
2. 电压传感器：电压传感器用于检测电压信号。
在开关柜中，电压传感器通常是通过开关柜的电气连接器连接，直接检测开关柜内的电压信号。
电压传感器将电压信号转换为与之成正比的电压信号输出，以实现电压的检测。
3. A/D转换：A/D转换是将模拟信号转换为数字信号的过程。
在开关柜带电显示器中，通过A/D转换器将电流和电压传感器输出的模拟信号转换为数字信号。
A/D转换器将模拟信号离散化为一系列数字样本，并用数字形式表示。
4. 数字信号处理：数字信号处理是对A/D转换输出的数字信号进行处理的过程。
在开关柜带电显示器中，数字信号处理器对电流和电压信号进行滤波、数据校验、数据通信等处理。
它可以实现电流和电压参数的计算、分析和故障诊断等功能。
5. 显示：通过信号处理后，得到的电流和电压参数被显示到开关柜带电显示器的屏幕上。
开关柜带电显示器的屏幕可以是液晶显示屏、LED显示屏等。
它将数字信号转换为可视化的信息，以便用户直观地了解电器的工作状态和参数信息。
综上所述，开关柜带电显示器的原理是通过电流传感器和电压传感器检测电流和电压信号，经过A/D转换和数字信号处理后，将参数信息显示到屏幕上。
这种显示方式使得用户可以方便地观察和监测开关柜的运行情况，提高了电器的安全性和可靠性。
高压带电显示装置结构及故障分析
高压带电显示装置结构及故障分析摘要：“五防”是电力生产安全的重要保障，高压带电闭锁装置是防止“带电误合接地刀闸、挂接地线”的一个重要装置，本文结合现场工作实际，介绍变电站高压带电显示装置的结构、原理及常见故障、异常分析。
关键词：高压带电显示装置；结构原理；异常及故障分析1 引言高压带电显示装置是一种安装在高压电气设备，可以直观提示电气设备是否带电的防误装置。
可通过显示器直观显示设备是否带电，也可通过将闭锁接点串入控制回路，闭锁设备控制回路，实现网门、接地刀闸有电闭锁操作，实现防止误入带电间隔、带电误合接地刀闸的等功能，减少电气设备误操作，保证人员、设备和电网的安全。
对于开关柜、GIS设备、330kV及以上等无法直接验电的高压设备，带电显示闭锁装置可提供设备是否带电的判定依据，闭锁带电设备操作，防止误操作。
2 高压带电显示装置结构原理高压带电显示装置由传感器和显示器两部分组成。
传感器采用感应式，利用高压电场与传感器之间的电场耦合原理，可实现在安全距离范围对高压设备进行非接触式检测。
传感器将采集的信号输入给高压带电显示器，高压带电显示器对采集信号进行分析。
高压带电显示装置采用分相单独控制，有电显示红灯，无电显示绿灯，任何一相带电即闪光报警，并输出强制闭锁信号，闭锁设备操作。
当显示器失去工作电源时，显示器仍输出强制闭锁信号，保持闭锁状态。
显示器为连续运行工作方式，具有闪光显示、音响报警和自检功能，按下自检按钮，可校验高压带电显示装置指示灯及有电闭锁继电器是否正确动作。
传感器高压带电显示器可以与高压开关柜、隔离开关、接地开关等配套使用，显示器分为提示性显示器和强制闭锁性显示器，前者用于提示高压带电设备的带电状况，起提示作用，后者除具有提示功能外，还可与电磁锁等防误锁具配合使用，也可通过闭锁接点串入控制回路，用于强制闭锁开关柜操作手柄、网门、接地刀闸等，达到防止带电合接地刀闸，防止误入带电间隔的作用。
图一高压带电显示装置结构图二高压带电显示装置原理3 高压带电显示装置现场应用3.1带电显示装置与电磁锁配合使用电磁锁装置通过闭锁输入接口与高压带电显示闭锁装置连接，在高压设备带电时强制性闭锁，无电时允许电磁锁解锁。
高压带电显示装置传感器CG3-10Q-95-140
高压带电显示装置传感器CG3-10Q-95-140高压带电显示装置传感器CG3-10Q/95*140一、高压带电显示装置传感器CG3-10Q/95*140概述：带电显示装置一定要和传感器配合使用才能体现出他们的作用。
带电显示的主要作用是用来显示被连接的线路中是否带电的一种辅助装置，而带电显示器的工作则依靠传感器提供“感应”过来的电压来工作的。
换句话说，传感器在这里主要是将被连接的高压母线上的电压通过“电容”或“电阻”传递到带电显示器上，让其进入工作状态的类似于“变压器”的东西，不过，这里的工作原理是“降压”，是利用电容或者电阻降压，一般的说将电压降低到220V（带带电显示器为负载的情况下测量）。
带电显示器绝大部分使用的是氖灯作为主要显示器件的，所以其需要的电流很小，在微安级。
不过近年来也有许多使用LED作为小主要显示器件的的带电显示器，其最大的好处就是LED的使用寿命长，发光效率高，而氖灯则寿命相对而言比较短，所以使用氖灯的带电显示器通常都会在母线长期有电的时候将其关闭显示（短接掉）。
同时，按照相关验电规则要求，带电显示装置仅仅是一种判断是否带电的“辅助装置”，并不能说带电显示没有指示就表示母线没电了，应该按照相关规程检验母线的真实带电情况后才能进入带电间隔的。
二、高压带电显示装置传感器CG3-10Q/95*140型号及含义：CG表示传感器5表示设计序号10表示额定电压（KV）Q表示加强绝缘型用Q表示95表示产品直径(mm)140表示产品高度(mm)三、高压带电显示装置传感器CG3-10Q/95*140设备特点：可靠性：感应式(非接触式)传感器,在线路安全距离之外检测线路是否带电，且具有明显的方向性,灵敏度高,安全可靠。
经济性：传感器不与带电体直接接触,安装与检修时无需做局放试验，简单方便，维护费用低，使用寿命长。
功能全：具有闪光灯显示,自检及启动强制闭锁回路等功能,真正起到全方位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
带电显示器传感器原理
引言：
带电显示器传感器是一种常见的传感器技术，广泛应用于各种电子设备中。
它通过利用电场的作用原理，实现对电荷的检测和测量。
本文将详细介绍带电显示器传感器的原理及其应用。
一、带电显示器传感器的基本原理
带电显示器传感器的基本原理是利用电场的作用力来检测和测量电荷。
当电荷靠近带电显示器传感器时，电场会对电荷产生作用力，使得带电显示器传感器发生相应的变化。
这种变化可以通过测量带电显示器传感器的电压、电流或电容等参数来实现。
二、带电显示器传感器的工作原理
带电显示器传感器通常由两个电极组成，一个是感应电极，另一个是参考电极。
感应电极用于感应电荷的存在，而参考电极则用于提供一个参考电位。
当电荷靠近感应电极时，感应电极的电位会发生变化，而参考电极的电位保持不变。
通过测量感应电极和参考电极之间的电位差，可以得到电荷的信息。
三、带电显示器传感器的应用
1. 触摸屏技术：带电显示器传感器被广泛应用于触摸屏技术中。
通过在触摸屏上布置带电显示器传感器，可以实现对触摸位置的检测和测量，从而实现触摸屏的功能。
2. 电容式位移传感器：带电显示器传感器也可以用于电容式位移传感器中。
通过在位移传感器上布置带电显示器传感器，可以实现对位移的检测和测量，从而实现对物体位置的监测。
3. 静电场传感器：带电显示器传感器还可以用于静电场传感器中。
通过在静电场中布置带电显示器传感器，可以实现对静电场强度的检测和测量，从而实现对静电场的监测。
结论：
带电显示器传感器是一种基于电场作用原理的传感器技术，通过测量电场的变化来实现对电荷的检测和测量。
它在触摸屏技术、电容式位移传感器和静电场传感器等领域有着广泛的应用。
带电显示器传感器的原理和应用对于电子设备的发展和创新具有重要意义。
随着科技的不断进步，带电显示器传感器技术也将不断完善和发展，为人们的生活带来更多便利和创新。
