接地电阻的国家标准
设备接地电阻标准国标
设备接地电阻标准国标
设备接地电阻标准通常是根据不同国家或地区的规范和标准而有所不同。
下面是一些常见国家/地区的设备接地电阻标准:
1. 国际电工委员会(IEC)标准:
- IEC 60364-4-41:对建筑物的电气安装和设备进行规范,设备接地电阻标准为不超过100Ω。
2. 美国国家电气安全协会(NFPA)标准:
- NFPA 70 (NEC):用于规范美国的电气安装和设备,对一般条件下的设备接地电阻没有具体的标准要求,但通常希望达到10Ω以下。
3. 欧洲标准化组织(CENELEC)标准:
- EN 61557-5:对电气测试设备进行规范,设备接地电阻标准为不超过1Ω。
4. 中国国家标准(GB):
- GB/T 3778-2011:电气装置的接地装置基本参数和性能要求,对设备接地电阻没有具体的标准要求,但通常希望达到10Ω以下。
需要注意的是,以上只是一些常见的国家/地区的设备接地电阻标准示例。
确切的标准可能因特定的行业、应用或设备类型而有所不同。
因此,在具体的项目中,建议参考适用的国家/地区标准和当地规范,以确保设备接地电阻符合相关要求。

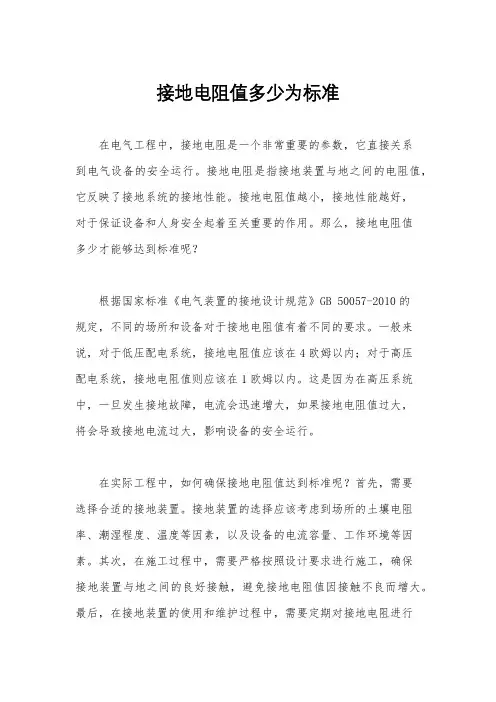

接地电阻值多少为标准
接地电阻值多少为标准在电气工程中,接地电阻是一个非常重要的参数,它直接关系到电气设备的安全运行。
接地电阻是指接地装置与地之间的电阻值,它反映了接地系统的接地性能。
接地电阻值越小,接地性能越好,对于保证设备和人身安全起着至关重要的作用。
那么,接地电阻值多少才能够达到标准呢?根据国家标准《电气装置的接地设计规范》GB 50057-2010的规定,不同的场所和设备对于接地电阻值有着不同的要求。
一般来说,对于低压配电系统,接地电阻值应该在4欧姆以内;对于高压配电系统,接地电阻值则应该在1欧姆以内。
这是因为在高压系统中,一旦发生接地故障,电流会迅速增大,如果接地电阻值过大,将会导致接地电流过大,影响设备的安全运行。
在实际工程中,如何确保接地电阻值达到标准呢?首先,需要选择合适的接地装置。
接地装置的选择应该考虑到场所的土壤电阻率、潮湿程度、温度等因素,以及设备的电流容量、工作环境等因素。
其次,在施工过程中,需要严格按照设计要求进行施工,确保接地装置与地之间的良好接触,避免接地电阻值因接触不良而增大。
最后,在接地装置的使用和维护过程中,需要定期对接地电阻进行检测,确保其在规定范围内。
除了国家标准的要求外,一些特殊场所和设备还可能有着更为严格的接地电阻值要求。
例如,在石油化工、煤矿等易爆场所,对于接地电阻值有着更为严格的要求,这是因为在这些场所一旦发生静电火花,很容易引发爆炸。
因此,对于这些场所,接地电阻值通常要求在1欧姆以内。
在一些对电气设备安全性要求较高的场所,如医院、实验室等,也对接地电阻值有着更为严格的要求。
这是因为在这些场所,电气设备的安全性直接关系到人身安全和实验结果的准确性。
因此,对于这些场所,接地电阻值通常要求在2欧姆以内。
在工程实践中,确保接地电阻值达到标准不仅仅是一项技术工作,更是一项责任和义务。
只有确保接地电阻值达到标准,才能够保证电气设备的安全运行,避免因接地故障而引发的事故。
因此,作为电气工程师和施工人员,应该充分认识到接地电阻值的重要性,严格按照国家标准的要求进行设计、施工和维护,确保接地电阻值达到标准要求。
接地阻值国家标准
接地电阻的国家标准依据GB50057-94(2000版)《建筑物防雷设计规范》第三章、建筑物的防雷措施;第二节、第一类防雷建筑物的防雷措施要求,第 3.2.1条:防雷电感应的接地装置应和电气设备接地装置共用,其工频接地电阻不应大于10Q。
第三节、第二类防雷建筑物的防雷措施要求,第334条:每根引下线的接地电阻不小于10Q,防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第 3.3.9条:避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不应大于10Q。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连;当不相连时,架空管道应接地,其冲击接地电阻不应大于10Q。
本规范第.2.0.3条四、五、六款所规定的建筑物,引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连;对架空金属管道尚应在距建筑物约25m处接地一次,其冲击接地电阻不应大于10Q。
第四节、第三类防雷建筑物的防雷措施要求,第3.4.2条:每根引下线的冲击接地电阻不宜大于30Q。
第 3.4.9条:避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于30Q。
电源系统接地电阻的要求依据JGJ 16-200&民用建筑电气设计规范》第14章接地与安全: 第14.7.5.3条要求,当机房接地与防雷接地系统共用时,接地电阻要求小于1 Q。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置,接地电阻要求小于1Q。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章:电气;第12.6.4条:在电缆与架空线连接处,应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于10Q。
第12.7.2条:输送危险物质的各种室外架空管,应每隔20〜25米接地一次,每处冲击接地电阻不应大于10Q。
第12.7.3条:危险区域应采取相应的防静电措施。
接地电阻国家标准
接地装置及其运行维护1概述电气设备的任何部分与大地(土壤)间作良好的电气连接称为接地。
接地是确保电气设备正常工作和安全防护的重要措施。
电气设备接地通过接地装置实施。
接地装置由接地体和接地线组成。
与土壤直接接触的金属体称为接地体;连接电气设备与接地体之间的导线(或导体)称为接地线。
2接地的类型(1)工作接地为满足电力系统或电气设备的运行要求,而将电力系统的某一点进行接地,称为工作接地,如电力系统的中性点接地;(2)防雷接地为防止雷电过电压对人身或设备产生危害,而设置的过电压保护设备的接地,称为防雷接地,如避雷针、避雷器的接地;(3)保护接地为防止电气设备的绝缘损坏,将其金属外壳对地电压限制在安全电压内,避免造成人身电击事故,将电气设备的外露可接近导体部分接地,称为保护接地,如:①电机、变压器、照明器具、手持式或移动式用电器具和其他电器的金属底座和外壳;②电气设备的传动装置;③配电、控制和保护用的盘(台、箱)的框架;④交直流电力电缆的构架、接线盒和终端盒的金属外壳、电缆的金属护层和穿线的钢管;⑤室内、外配电装置的金属构架或钢筋混凝土构架的钢筋及靠近带电部分的金属遮拦和金属门;⑥架空线路的金属杆塔或钢筋混凝土杆塔的钢筋以及杆塔上的架空地线、装在杆塔上的设备的外壳及支架;⑦变(配)电所各种电气设备的底座或支架;⑧民用电器的金属外壳,如洗衣机、电冰箱等。
(4)重复接地在低压配电系统的TN-C系统中,为防止因中性线故障而失去接地保护作用,造成电击危险和损坏设备,对中性线进行重复接地。
TN-C系统中的重复接地点为:①架空线路的终端及线路中适当点;②四芯电缆的中性线;③电缆或架空线路在建筑物或车间的进线处;④大型车间内的中性线宜实行环形布置,并实行多点重复接地;(5)防静电接地为了消除静电对人身和设备产生危害而进行的接地,如将某些液体或气体的金属输送管道或车辆的接地;(6)屏蔽接地为防止电气设备因受电磁干扰,而影响其工作或对其它设备造成电磁干扰的屏蔽设备的接地。
接地电阻国家标准是多少?
接地电阻国家标准是多少?接地要求和接地电阻标准:交流电气装置的接地应符合下列规定:1 当配电变压器高压侧工作于小电阻接地系统时,保护接地网的接地电阻应符合下式要求:R≤2000/I (12.4. 1-1)式中R――考虑到季节变化的最大接地电阻(Ω);I――计算用的流经接地网的人地短路电流(A)。
2 当配电变压器高压侧工作于不接地系统时,电气装置的接地电阻应符合下列要求:1)高压与低压电气装置共用的接地网的接地电阻应符合下式要求,且不宜超过4Ω:R≤120/I (12.4.1-2)2)仅用于高压电气装置的接地网的接地电阻应符合下式要求,且不宜超过100,:尺≤250/I (12.4.1-3)式中R――考虑到季节变化的最大接地电阻(Ω);I―计算用的接地故障电流(A)。
3 在中性点经消弧线圈接地的电力网中,当接地网的接地电阻按本规范公式<12.4.1―2)、(12.4.1―3)计算时,接地故障电流应按下列规定取值:1)对装有消弧线圈的变电所或电气装置的接地网,其计算电流应为接在同一接地网中同一电力网各消弧线圈额定电流总和的1.25倍;2)对不装消弧线圈的变电所或电气装置,计算电流应为电力网中断开最大一台消弧线圈时最大可能残余电流,并不得小于30A。
4 在高土壤电阻率地区,当接地网的接地电阻达到上述规定值,技术经济不合理时,电气装置的接地电阻可提高到30Ω,变电所接地网的接地电阻可提高到15Ω,但应符合本规范第12.6.1条的要求。
低压系统中,配电变压器中性点的接地电阻不宜超过4Ω。
高土壤电阻率地区,当达到上述接地电阻值困难时,可采用网格式接地网,但应满足本规范第12.6.1条的要求。
配电装置的接地电阻应符合下列规定:1 当向建筑物供电的配电变压器安装在该建筑物外时,应符合下列规定:1)对于配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统,当该变压器的保护接地接地网的接地电阻符合公式(12.4.3)要求且不超过4Ω时,低压系统电源接地点可与该变压器保护接地共用接地网。
国家标准接地电阻规范要求
国家标准接地电阻规范要求:1、独立的防雷保护接地电阻应小于等于10欧;2、独立的安全保护接地电阻应小于等于4欧;3、独立的交流工作接地电阻应小于等于4欧;4、独立的直流工作接地电阻应小于等于4欧;5、防静电接地电阻一般要求小于等于100欧。
避雷针的地线属于防雷保护接地,如果避雷针接地电阻和防静电接地电阻都是按要求设置的,那么就可以将防静电设备的地线与避雷针地线接在一起,因为避雷针的接地电阻比静电接地电阻小10倍,因此发生雷电事故时,大部分雷电将从避雷针地泄放,经过防静电地的电流则可以忽略不计。
A(1)类接地工程:接地电阻值(评定标准):10欧姆以下接地场所:高压设备的外壳、外箱接地目的:防止电压上升,查出事故电流B(2)类接地工程:接地电阻值(评定标准):R=《150/I (R:接地电阻,I:高压电路的接地电流)接地场所:三相变压器低压侧的端子;单相变压器低压侧的中性点;变压器的防混触电板接地目的:在没有2秒自动切断装置(由于高低压的混触,当对地电压在低电压测的电位上升到150V)时,可以防止因高低压混触带来的危险C(特别3)类接地工程:接地电阻值(评定标准):10欧姆以下接地场所:超过300V的低压(600V以下)设备的外壳接地目的:防止触电事故D(3)类接地工程:接地电阻值(评定标准):100欧姆以下接地场所:300V 以下低压设备的外壳;二次侧电路接地目的:防止触电事故防雷系统接地电阻标准值是多少?建筑物10欧姆机房4欧姆综合1欧姆土壤电阻率的测量测量土壤电阻率ρ的目的是为了进行有效的接地设计。
土壤电阻率是土壤的一种基本物理特性,是土壤在单位体积内的正方体相对两面间在一定电场作用下,对电流的导电性能。
一般取1m3的正方体土壤电阻值为该土壤电阻率ρ,单位为Ω·m。
土壤电阻率土壤电阻率是单位长度土壤电阻的平均值,单位是欧姆·米。
土壤电阻率是接地工程计算中一个常用的参数,直接影响接地装置接地电阻的大小、地网地面电位分布、接触电压和跨步电压。
接地电阻值多少为标准
接地电阻值多少为标准
接地电阻是指接地体与周围土壤之间的电阻。
在电气系统中,接地电阻的大小
直接关系到接地系统的安全性能。
接地电阻值多少为标准,是一个非常重要的问题,下面我们将对此进行详细的探讨。
首先,根据国家标准《建筑电气设计规范》GB 50054-2011的规定,接地电阻
值应符合以下要求,对于一般建筑物,接地电阻值不应大于4Ω;对于易燃易爆场
所和重要场所,接地电阻值不应大于1Ω。
这些标准是为了保障电气系统的安全运行,防止因接地电阻过大而导致的接地故障,从而造成人身伤害和财产损失。
其次,接地电阻值的大小受到多种因素的影响,主要包括接地体的材质、形状、深度以及周围土壤的电阻率等。
一般来说,采用导体材质良好、形状合理、深度适当的接地体,并且选择电阻率较低的土壤作为接地基底,可以有效降低接地电阻值。
因此,在设计和施工过程中,需要充分考虑这些因素,采取合理的措施来保证接地电阻值符合标准要求。
此外,对于已经建成的电气系统,定期检测接地电阻值也是非常重要的。
根据《电气装置维护规范》GB 50140-2005的规定,一般建筑物的接地电阻值应每年检
测一次,易燃易爆场所和重要场所的接地电阻值应每季度检测一次。
通过定期检测接地电阻值,可以及时发现接地系统存在的问题,采取相应的措施进行修复和改进,确保接地电阻值始终符合标准要求。
总之,接地电阻值多少为标准是一个涉及电气系统安全的重要问题。
在设计、
施工和运行过程中,需要充分重视接地电阻值的控制和管理,确保接地系统的安全可靠运行。
希望本文的内容能够对大家有所帮助,谢谢阅读!。
接地阻值国家标准
接地电阻的国家标准依据GB50057-94(2000版)《建筑物防雷设计规范》第三章、建筑物的防雷措施;第二节、第一类防雷建筑物的防雷措施要求,第 3.2.1条:防雷电感应的接地装置应和电气设备接地装置共用,其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求,第3.3.4条:每根引下线的接地电阻不小于10Ω,防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第3.3.9条:避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连;当不相连时,架空管道应接地,其冲击接地电阻不应大于10Ω。
本规范第.2.0.3条四、五、六款所规定的建筑物,引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连;对架空金属管道尚应在距建筑物约25m处接地一次,其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求,第3.4.2条:每根引下线的冲击接地电阻不宜大于30Ω。
第3.4.9条:避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ 16-2008《民用建筑电气设计规范》第14章接地与安全:第14.7.5.3条要求,当机房接地与防雷接地系统共用时,接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置,接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章:电气;第12.6.4条:在电缆与架空线连接处,应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于10Ω。
第12.7.2条:输送危险物质的各种室外架空管,应每隔20~25米接地一次,每处冲击接地电阻不应大于10Ω。
第12.7.3条:危险区域应采取相应的防静电措施。
接地电阻规定
接地电阻规定接地电阻是一种用于保护电气系统及设备的最常见的安全装置之一。
它的主要作用是将电气系统的任何异常电流引导到地面,从而保护人员和设备免受电击和过电流的危害。
接地电阻的规定是指在电气系统中所需的接地电阻值的标准或要求。
下面将介绍几种常见的接地电阻规定。
国际电工委员会(IEC)是制定和推广国际标准的国际组织之一。
IEC发布的标准IEC 60364-4-41规定了建筑物电气安装的要求,包括接地电阻的规定。
根据IEC标准,家庭住宅的接地电阻应小于100欧姆。
对于非住宅建筑物,如办公楼、工厂等,接地电阻应小于10欧姆。
这些规定是为了确保建筑物中的人员和设备在电气故障发生时能够得到有效的保护。
另一个常见的接地电阻规定是美国国家电气安全代码(NEC)所规定的。
根据NEC的要求,绝大多数电气系统的接地电阻应小于25欧姆。
然而,对于一些特殊的场所,如工业设施或医院等,NEC规定的接地电阻可以更低,通常要小于5欧姆。
这些要求旨在确保设备和人员在电气事故发生时能够及时安全地消除异常电流。
除了IEC和NEC以外,不同国家和地区还可以根据本国或地区的具体情况制定适用的接地电阻规定。
例如,中国的国家标准GB 50057-2010规定了建筑物的电气设计规范,其中包括对接地电阻的要求。
根据该标准,住宅的接地电阻应小于10欧姆,非住宅建筑物的接地电阻应小于5欧姆。
这些规定旨在确保中国建筑物的电气系统有较高的安全性和可靠性。
总之,接地电阻的规定是为了在电气系统中保护人员和设备的安全。
不同的国家和地区制定了不同的接地电阻规定,但它们的目的都是为了确保电气系统的安全性和可靠性。
选取适当的接地电阻是电气设计中的重要工作,只有符合规定的接地电阻才能有效地保护人员和设备免受电气事故的危害。
接地电阻标准
接地电阻标准
接地电阻是指在接地系统中,通过电流跨过接地棒或接地网与地面接触所产生的电阻。
接地电阻的大小主要取决于接地系统的设计和施工质量。
为了确保接地系统的正常运行和人身安全,国际上有一些标准规定了接地电阻的要求。
首先,国际电工委员会(IEC)制定了一些标准,如IEC 62305和IEC 60364,其中包含了接地电阻的要求。
根据IEC 62305的要求,建筑物的接地电阻应该小于10欧姆,而根据IEC 60364的要求,对于电力系统的接地电阻应该小于1欧姆。
这些标准主要是为了保护人身安全,防止人体触电。
此外,国家标准机构也制定了一些相关的标准。
以中国为例,中国国家标准GB 50357规定了建筑物的接地电阻应该小于10
欧姆。
同时,中国电力公司还有一些内部的规范,如DL/T
430-2007《变电站接地设计规范》和DL/T 636-2000《变电站
接地装置技术导则》等,对接地电阻的要求也有具体的规定。
此外,为了提高接地系统的可靠性和安全性,一些行业和企业也会制定自己的接地电阻标准。
例如,石油、化工和医药等行业对于接地系统的要求更为严格,一般要求接地电阻小于1欧姆。
总的来说,接地电阻标准主要是为了确保接地系统的可靠性和人身安全。
不同的行业和国家可能会有不同的标准要求,但整体来说,接地电阻应该尽可能小,以减少接地系统中的电压降和地电位的差异,最大限度地提高系统的可靠性和安全性。
接地完好五条标准
接地完好五条标准接地是电气工程中非常重要的一项工作,它可以保证电气设备的安全运行,防止电气事故的发生。
接地完好是指接地系统的各个部分都处于良好的状态,能够有效地将电气设备的电荷释放到地面上,从而保证电气设备的安全运行。
接地完好的标准有很多,其中比较重要的有以下五条:一、接地电阻小于4欧姆接地电阻是指接地系统中电流通过地面时所遇到的电阻。
接地电阻越小,说明接地系统的导电性能越好,能够更好地将电荷释放到地面上。
根据国家标准,接地电阻应小于4欧姆。
如果接地电阻过大,会导致接地系统无法有效地将电荷释放到地面上,从而增加电气设备发生事故的风险。
二、接地系统与建筑物的结构连接良好接地系统与建筑物的结构连接良好是指接地系统的各个部分与建筑物的结构紧密连接,能够有效地将电荷释放到地面上。
如果接地系统与建筑物的结构连接不良,会导致接地系统无法有效地将电荷释放到地面上,从而增加电气设备发生事故的风险。
三、接地系统的接地体埋深符合要求接地体埋深是指接地系统的接地体埋在地下的深度。
根据国家标准,接地体的埋深应不少于0.8米。
如果接地体的埋深不符合要求,会导致接地系统无法有效地将电荷释放到地面上,从而增加电气设备发生事故的风险。
四、接地系统的接地体数量符合要求接地系统的接地体数量是指接地系统中接地体的数量。
根据国家标准,接地系统中的接地体数量应根据电气设备的功率和用途来确定。
如果接地系统的接地体数量不符合要求,会导致接地系统无法有效地将电荷释放到地面上,从而增加电气设备发生事故的风险。
五、接地系统的接地体材料符合要求接地系统的接地体材料是指接地系统中接地体的材料。
根据国家标准,接地系统中的接地体应采用优质的铜材料。
如果接地系统的接地体材料不符合要求,会导致接地系统无法有效地将电荷释放到地面上,从而增加电气设备发生事故的风险。
接地完好是电气工程中非常重要的一项工作,它可以保证电气设备的安全运行,防止电气事故的发生。
接地完好的标准有很多,其中比较重要的有接地电阻小于4欧姆、接地系统与建筑物的结构连接良好、接地系统的接地体埋深符合要求、接地系统的接地体数量符合要求、接地系统的接地体材料符合要求。
接地电阻国家标准
接地电阻国家标准接地电阻是衡量接地设施的质量和安全性能的重要指标之一。
接地电阻不合格不仅会影响设备的正常运行,还会带来安全隐患。
为了保障人身和财产安全,我国制定了一系列关于接地电阻的国家标准,本文将对这些标准进行介绍和解读。
GB/T 50309-2018 《建筑物电气安装工程施工质量验收规范》该标准是我国建筑业关于电气安装工程施工质量验收的统一规范,它对于接地电阻的检测和验收也进行了明确规定。
根据GB/T 50309-2018标准,建筑物的接地电阻应符合以下规定:•构筑物总层数≤7层,接地电阻值不大于4.0Ω;•构筑物总层数>7层,接地电阻值不大于2.0Ω。
同时,该标准还规定了接地电阻的检测方法和仪器要求,包括使用金属电极或钢管电极进行测试,仪器应具有多次反复测试的功能、测试精度不大于0.1%等。
GB 50057-2010 《电气设计规范》该标准是我国电气工程领域的重要规范之一,其中第五部分“电气接地设计规范”详细规定了接地电阻的要求和检测方法。
在GB 50057-2010标准中,接地电阻要符合以下规定:•构筑物总层数不大于6层,接地电阻值不大于4.0Ω;•构筑物总层数>6层,接地电阻值不大于2.0Ω。
该标准还规定了接地电阻测量仪器的技术指标、检测方法的详细步骤和注意事项等,以确保接地电阻值的准确可靠。
GB 14706-2010 《电气安装工程施工质量评定标准》该标准是针对电气安装工程施工质量评定制定的全国性标准,其中第11部分“接地设施施工质量评定标准”对接地电阻也进行了制定。
根据GB 14706-2010标准,接地电阻要满足以下要求:•构筑物总层数不大于2层,接地电阻值不大于4.0Ω;•构筑物总层数>2层,接地电阻值不大于2.0Ω。
同时,该标准还要求进行接地电阻测试时,应对测试点进行清理和封闭,以保证测试的准确性。
总结接地电阻是保障电气设备安全运行的核心指标之一,我国制定的国家标准为保证接地电阻的质量和安全性能提供了有力的保障。
接地电阻值多少为标准
接地电阻值多少为标准接地电阻是指接地系统对接地电流的阻抗,它是评价接地系统性能的重要指标。
在电气工程中,接地电阻的大小直接影响着接地系统的安全性能和电气设备的运行稳定性。
那么,接地电阻值多少才能达到标准呢?本文将围绕这一问题展开讨论。
首先,接地电阻值的标准是根据国家相关标准规定的。
在我国,根据《电气装置的接地设计规范》(GB 50054-2011)的规定,不同场所的接地电阻标准是不同的。
一般来说,对于低压配电系统,接地电阻应该小于4Ω;对于高压配电系统,接地电阻应该小于1Ω。
这是为了保证接地系统能够有效地扩散和分散接地电流,防止接地电压升高,从而保证人身安全和设备运行的稳定性。
其次,接地电阻值的大小受到多种因素的影响。
首先是土壤电阻率的影响。
土壤电阻率是指单位体积土壤对电流的阻抗,它取决于土壤的成分、含水量、密度等因素。
一般来说,土壤电阻率越小,接地电阻就越小。
其次是接地体的形状和材料的影响。
不同形状和材料的接地体,其接地电阻值也会有所不同。
再次是接地体之间的距离和布置的影响。
接地体之间的距离越小,接地电阻就越小;而合理布置接地体也可以有效地降低接地电阻值。
此外,为了确保接地电阻值达到标准,我们还需要采取一些有效的措施。
首先是选择合适的接地体形式和材料,比如埋地导体、接地网等,以及使用导电性能好的材料,如镀铜、镀锌等。
其次是合理布置接地体,尽量减小接地体之间的距离,确保接地体均匀分布,避免接地体之间存在“死角”。
此外,还可以采用提高接地体与土壤接触面积的方法,比如增加接地体的长度、埋深等,以降低接地电阻值。
总之,接地电阻值多少才能达到标准是一个涉及多方面因素的问题。
在实际工程中,我们需要根据具体情况,合理选择接地体形式和材料,合理布置接地体,采取有效措施,确保接地电阻值达到标准要求。
只有这样,我们才能保证接地系统的安全性能和电气设备的运行稳定性,最大限度地保护人身安全和设备的正常运行。
接地阻值国家标准(新)
接地电阻的国家标准依据GB50057-94(2000版)《建筑物防雷设计规范》第三章、建筑物的防雷措施;第二节、第一类防雷建筑物的防雷措施要求,第 3.2.1条:防雷电感应的接地装置应和电气设备接地装置共用,其工频接地电阻不应大于10Ω。
第三节、第二类防雷建筑物的防雷措施要求,第3.3.4条:每根引下线的接地电阻不小于10Ω,防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。
第3.3.9条:避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连;当不相连时,架空管道应接地,其冲击接地电阻不应大于10Ω。
本规范第.2.0.3条四、五、六款所规定的建筑物,引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连;对架空金属管道尚应在距建筑物约25m处接地一次,其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求,第3.4.2条:每根引下线的冲击接地电阻不宜大于30Ω。
第3.4.9条:避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求依据JGJ 16-2008《民用建筑电气设计规范》第14章接地与安全:第14.7.5.3条要求,当机房接地与防雷接地系统共用时,接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置,接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章:电气;第12.6.4条:在电缆与架空线连接处,应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于10Ω。
第12.7.2条:输送危险物质的各种室外架空管,应每隔20~25米接地一次,每处冲击接地电阻不应大于10Ω。
第12.7.3条:危险区域应采取相应的防静电措施。
接地电阻值多少为标准
接地电阻值多少为标准接地电阻是指接地系统对接地电流的阻抗,是评价接地系统性能的重要指标。
接地电阻值的大小直接影响着接地系统的安全性能和工作效果。
那么,接地电阻值多少才能达到标准呢?接下来,我们将从不同角度进行探讨。
首先,根据国家标准《电气装置的接地设计规范》,对于不同类型的电气装置,其要求的接地电阻值也是不同的。
一般来说,对于一般性的电气装置,其要求的接地电阻值应该在4Ω以内;对于重要电气装置,如变电站、发电厂等,则要求接地电阻值在1Ω以内。
因此,我们可以根据具体的电气装置类型来确定其标准的接地电阻值。
其次,接地电阻值的标准还应考虑到地质条件的影响。
在不同的地质条件下,接地电阻值的标准也会有所不同。
例如,在潮湿的土壤中,由于土壤的导电性较好,接地电阻值可以相对较低;而在干燥的土壤中,土壤的导电性较差,接地电阻值则需要相对较高。
因此,在确定接地电阻值的标准时,需要充分考虑当地的地质条件。
此外,接地电阻值的标准还需要考虑到接地系统的设计和施工质量。
优质的接地系统设计和施工能够有效地降低接地电阻值,提高接地系统的性能。
因此,在制定接地电阻值的标准时,需要对接地系统的设计和施工质量进行严格把关,确保其达到国家标准要求。
最后,接地电阻值的标准还应考虑到接地系统的运行环境和要求。
在一些特殊的工业环境中,如化工厂、矿山等,对接地系统的要求可能会更加严格。
此时,接地电阻值的标准也需要相应调整,以适应特殊的运行环境和要求。
综上所述,接地电阻值多少为标准,需要根据具体的电气装置类型、地质条件、设计和施工质量以及运行环境和要求来确定。
只有充分考虑到这些因素,才能制定出科学合理的接地电阻值标准,确保接地系统的安全性能和工作效果。
接地电阻国家标准
接地电阻国家标准引言接地电阻是指接地系统或设备与地之间的电阻。
在电气工程中,接地电阻的准确测量和控制是非常重要的,因为它可以确保电气设备的安全运行,防止电气事故的发生。
为了统一各类电气设备的安全标准,各国纷纷制定了接地电阻的国家标准。
国家标准概述不同国家和地区对于接地电阻的要求和标准存在一些差异,但它们的目标都是相同的,即确保电气设备的安全运行和使用者的人身安全。
国家标准范围接地电阻国家标准通常涵盖以下内容: - 接地电阻测量方法和要求 - 接地电阻的允许范围及其对应的安全等级 - 接地电阻测试仪器的要求和标准 - 接地电阻的测试频率和条件 - 接地电阻测试结果的评定标准典型国家标准以下是世界上几个典型国家的接地电阻国家标准:1.美国标准(National Electrical Code,简称NEC)美国的接地电阻国家标准由美国国家消防协会(National Fire Protection Association,简称NFPA)制定。
NEC标准对于接地电阻的要求非常严格,要求电气设备的接地电阻必须在一定的范围内,以确保设备在正常工作状态下的安全性。
2.欧洲标准(International Electrotechnical Commission,简称IEC)欧洲的接地电阻国家标准由国际电工委员会(International Electrotechnical Commission,简称IEC)负责制定。
IEC标准对接地电阻的测量方法和要求进行了详细描述,并规定了不同设备类型的接地电阻的标准范围。
3.中国标准(国家电力公司)中国的接地电阻国家标准由国家电力公司制定,其基本依据包括国家标准《建筑电气设计规范》、《城市电力供电与配电设计规范》等。
中国标准对于接地电阻的测量方法和要求也进行了规定,以确保电气设备和供电系统的安全运行。
接地电阻测量方法和要求测量方法常见的接地电阻测量方法包括三线法、四线法和变流法。
防雷接地电阻多少合格标准
防雷接地电阻多少合格标准
防雷接地电阻是指防雷设施中的接地设施电阻值。
一般来说,防雷接地电阻值越小,越有助于保护建筑物和设备免受雷击的危害。
根据中华人民共和国国家标准《建筑物防雷设计规范》(GB 50057-2010)的规定,不同类型建筑物和设施的防雷接地电阻标准如下:
1. 住宅区以及一般民用建筑物的防雷接地电阻要求不大于10欧姆。
2. 医院、爆炸等重点防雷建筑物及室外重要设备的防雷接地电阻要求不大于4欧姆。
3. 大型石化、化工等重点工厂的防雷接地电阻要求不大于1欧姆。
需要注意的是,这些标准仅是参考标准,实际防雷接地电阻值还需要根据具体场地和设施的情况加以调整。
并且,防雷接地电阻的测量需要借助专门的测量仪器进行。
在进行工程设计和施工过程中,应引入专业防雷单位并按照相关规范、标准进行设计和施工。
同时,在使用过程中还需要定期检查和维护,以确保其良好的保护作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
依据GB50057-94(2000版)《建筑物防雷设计规范》第三章、建筑物的
防雷措施;第二节、第一类防雷建筑物的防雷措施要求,第条:防雷电感应
的接地装置应和电气设备接地装置共用,其工频接地电阻不应大于10Ω。
第
三节、第二类防雷建筑物的防雷措施要求,第条:每根引下线的接地电阻不
小于10Ω,防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用
接地装置。
第条:避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连
在一起接地,其冲击接地电阻不应大于10Ω。
架空和直接埋地的金属管道在
进出建筑物处应就近与防雷的接地装置相连;当不相连时,架空管道应接地,其冲击接地电阻不应大于10Ω。
本规范第.条四、五、六款所规定的建筑物,引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连;对架空
金属管道尚应在距建筑物约25m处接地一次,其冲击接地电阻不应大于10Ω。
第四节、第三类防雷建筑物的防雷措施要求,第条:每根引下线的冲击接地
电阻不宜大于30Ω。
第条:避雷器、电缆金属外皮和绝缘子铁脚、金具等应
连在一起接地,其冲击接地电阻不宜大于30Ω。
电源系统接地电阻的要求
依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全:第条要求,当机房接地与防雷接地系统共用时,接地电阻要求小于1Ω。
因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置,接地电阻要求小于1Ω。
依据GB50089-98《民用爆破器材工厂设计安全规范》第12章:电气;第条:在电缆与架空线连接处,应装设避雷器。
避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不宜大于10Ω。
第条:输送危险物质的各种室外架空管,应每隔20~25米接地一次,每处冲击接地电阻不应大于10Ω。
第条:危险区域应采取相应的防静电措施。
凡生产、加工或储存危险品的过程中,有可能积聚静电电荷的金属设备、金属管道和导电物体,均应直接接地,接地电阻不应大于100Ω。
第条:低压配电线路的接地应采用TN-S或TN-C-S系统,引入建筑物的电源线路,中性点应重复接地,接地电阻不应大于10Ω。
石化接地电阻的要求
依据GB50074-2002《石油库设计规范》第14章:电气装置;第条:钢油罐接地点沿油罐周长的间距,不宜大于30m,接地电阻不宜大于10Ω。
第条:覆土油罐的罐体及罐宝的金属构件以及呼吸阀、量油孔等金属附件,应做电气连接并接地,接地电阻不宜大于10Ω。
第条:进出洞内的金属管道接地电阻不宜大于20Ω。
电力和信息线路应采用铠装电缆埋地引入洞内。
接地电阻不宜大于20Ω。
电缆与架空线路的连接处,应装设过电压保护器。
过电压保护器、电缆外皮和瓷瓶铁脚,应做电气连接并接地,接地电阻不宜大于10Ω。
第条:进入油品装卸区的输油(油气)管道在进入点应接地,接地电阻不应大于20Ω。
第条:避雷针(网、带)的接地电阻,不宜大于10Ω。
第条:每组绝缘轨缝的电气化铁路侧,应设一组向电气化铁路所在方向延伸的接地装置,接地电阻不应大于10Ω。
第条:铁路油品装卸设施的钢轨、输油管道、鹤管、钢栈桥等应做等电位跨接并接地,两组跨接间距不应大于20m,每组接地电阻不应大于10Ω。
条:防静电装置的接地电阻应小于100Ω。
第条:石油库内防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等,宜共用接地装置,其接地电阻不应大于4Ω。
依据GB50156-2002《汽车加油加气站设计与施工规范》第10章:电气装置;第条:加油加气站的防雷接地、防静电接地、电气设备的工作接地、保护接地及信息系统的接地等,宜共用接地装置,其接地电阻不应大于4Ω。
第条:液化受有气罐采用牺牲阳极法进行阴极防腐时,牺牲阳极的接地电阻不应大于10Ω。
第条:地上或管沟敷设的油品、液化石油气和天然气管道的始、末端和分支处应设防静电和防感应雷的联合接地装置,其接地电阻不应大于30Ω。
条:防静电装置的接地电阻应小于100Ω。
依据GB50028-93《城镇燃气设计规范》第条:防雷接地装置的冲击接地电阻应小于10Ω。
第条:静电接地体的接地电阻应小于100Ω。
第条:当建筑物处于防雷区外时,放散管的引线应接地,接地电阻应小于10Ω
计算机系统接地电阻的要求
依据GB/T2887-2000《电子计算机场地通用规范》第4章要求:第四节接地的要求:第条接地电阻及相互关系要求,计算机系统直流工作地,接地电阻应按计算机系统具体要求确定;交流工作接地,接地电阻不应大于4Ω;安全保护接地,接地电阻不应大于4Ω;防雷接地接地电阻不应大于10Ω。
诸地之间的关系及接法应依不同计算机系统的要求而定。
有线电视系统接地电阻的要求
依据GB50198-94《民用闭路监视电视系统工程技术规范》第2章:第节供电、接地与安全防护:第条要求系统采用专用接地装置时,其接地电阻不得大于4Ω,采用综合接地时,接地电阻不得大于1Ω;
移动通讯系统接地电阻的要求
依据YD5068-98《移动通信基站防雷与接地设计规范》第5章:接地电阻的要求,条:移动通信基站地网的接地电阻值应小于5Ω,对于年雷暴日小于20天的地区,其接地电阻可小于10Ω;条:架空电力线与电力电缆接口处的保护接地以及电力变压器(100KVA以下)保护接地的接地电阻值应小于10Ω。
条:架空电力线上方的避雷线及增装在高压线上的避雷器的接地电阻值,其首端(即进站端)应小于10Ω,中间或末端应小于30Ω。
依据YD2011-93《微波站防雷与接地设计规范》第4章:接地电阻的要求,条:微波中继续站地网的工频接地电阻值应不大于10Ω;微波枢纽站地网的工频接地电阻值应不大于5Ω。
其接地电阻可小于10Ω;条:无源中继续站地网的工频接地电阻值为20~30Ω。
条:架空电力线与电力电缆接口处的保护接地以及电力变压器(100KVA以下)保护接地的接地电阻值应小于10Ω。
条:架空电力线上方的避雷线及增装在高压线上的避雷器的接地电阻值,其首端(即进站端)应小于10Ω,中间或末端应小于30Ω。
