逻辑分析仪使用
什么是逻辑分析仪？逻辑分析仪的参数、使用步骤和优势
什么是逻辑分析仪？逻辑分析仪的参数、使用步骤和优势由于电路的进展是从模拟进展到数字这样的过程，因此测量工具的进展也遵循了这个挨次。
现在提到测量，首先我们想到的是示波器，尤其是一些老工程师，他们对示波器的认知度特别高。
而规律分析仪是一种新型测量工具，是随着单片机技术进展而进展起来的，特别适合单片机这类数字系统的测量分析，而通信方面的分析中，比示波器要更加便利和强大。
一个待测信号使用10MHZ采样率的规律分析仪去采集的话，假如阈值电压是1.5V，那么在测量的时候，规律分析仪就会每100ns 采集一个样点，并且超过1.5V认为是高电平(规律1)，低于1.5V认为是低电平(规律0)。
而后呢，规律分析仪会用描点法将波形连起来，工程师就可以在这个连续的波形中查看到规律分析仪还原的待测信号，从而查找特别之处。
规律分析仪和示波器都是还原信号的，示波器前端有ADC，再加上还原算法，可以实现模拟信号的还原。
而规律分析仪只针对数字信号，不需要ADC，不需要特别算法，就用最简洁的连点就可以了。
此外，示波器往往是台式的，波形显示在示波器本身的显示屏上，而规律分析仪当前大多数是和PC端的上位机软件结合的，在电脑上直接显示波形。
如图1所示，是一款规律分析仪的实物图，采样率为500M，16个通道，采样深度硬件深度为32M，经过压缩算法，最多可以实现每通道5G的存储深度，图2是规律分析仪的上位机软件。
图1规律分析仪实物图图2规律分析仪上位机软件1、规律分析仪的参数规律分析仪有三个重要参数：阈值电压、采样率和采样深度。
阈值电压：区分凹凸电平的间隔。
规律分析仪和单片机都是数字电路，它在读取外部信号的时候，多高电压识别成高电平，多高电压识别成低电平是有肯定限制的。
比如一款规律分析仪，阈值电压是：0.7~1.4V，那么当它采集外部的数字电路信号的时候，高于1.4V识别为高电平，低于0.7V识别为低电平。
采样率：每秒钟采集信号的次数。
比如一个规律分析仪的最大采样率是100M，那么也就是说他一秒钟可以采集100M个样点，即每10ns采集一个样点，并且高于阈值电压的认定为高电平，低于阈值电压的认定为低电平。

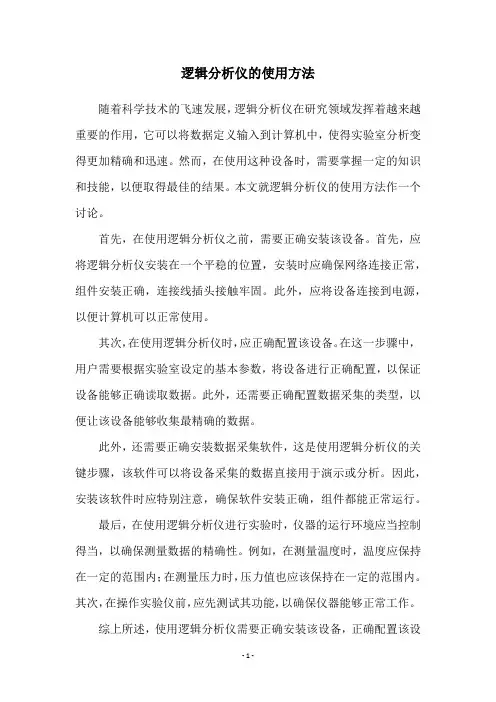

逻辑分析仪的使用方法
逻辑分析仪的使用方法
随着科学技术的飞速发展，逻辑分析仪在研究领域发挥着越来越重要的作用，它可以将数据定义输入到计算机中，使得实验室分析变得更加精确和迅速。
然而，在使用这种设备时，需要掌握一定的知识和技能，以便取得最佳的结果。
本文就逻辑分析仪的使用方法作一个讨论。
首先，在使用逻辑分析仪之前，需要正确安装该设备。
首先，应将逻辑分析仪安装在一个平稳的位置，安装时应确保网络连接正常，组件安装正确，连接线插头接触牢固。
此外，应将设备连接到电源，以便计算机可以正常使用。
其次，在使用逻辑分析仪时，应正确配置该设备。
在这一步骤中，用户需要根据实验室设定的基本参数，将设备进行正确配置，以保证设备能够正确读取数据。
此外，还需要正确配置数据采集的类型，以便让该设备能够收集最精确的数据。
此外，还需要正确安装数据采集软件，这是使用逻辑分析仪的关键步骤，该软件可以将设备采集的数据直接用于演示或分析。
因此，安装该软件时应特别注意，确保软件安装正确，组件都能正常运行。
最后，在使用逻辑分析仪进行实验时，仪器的运行环境应当控制得当，以确保测量数据的精确性。
例如，在测量温度时，温度应保持在一定的范围内；在测量压力时，压力值也应该保持在一定的范围内。
其次，在操作实验仪前，应先测试其功能，以确保仪器能够正常工作。
综上所述，使用逻辑分析仪需要正确安装该设备，正确配置该设
备，正确安装相关的软件，以及在实验时控制好仪器的运行环境。
只有在确保这些措施的基础上，才能取得最佳的实验效果。
PA逻辑分析仪使用手册
PA8000 逻辑分析仪手册版本04.09CH四、内容：1.逻辑分析仪介绍：---------------------------------------------------------0032.逻辑分析仪操作----------------------------------------------------------0043.逻辑分析仪触发----------------------------------------------------------0054.逻辑分析仪触发源--------------------------------------------------------0065.波形发生器设置----------------------------------------------------------007C信号介绍------------------------------------------------------------ 0087.波形发生器WFG信号------------------------------------------------------012一、逻辑分析仪介绍：上图为逻辑分析仪使用中状态。
屏幕上方：C1,C2标尺。
T为时间轴，单位：ms屏幕右侧：F1-F8功能按键屏幕左侧：H水平标线屏幕内：用颜色表示的监控项目波形图，可编辑尺寸的网格，白色标尺线，水平线等二、逻辑分析仪操作图标名称介绍设置用于设置逻辑分析仪监测的各项目特性，触发模式，触发源，显示线颜色，连接等特性。
可参考：逻辑分析仪设置触发手动触发。
仅在触发源设置为手动触发或单次触发模式自动调整将当前监控的项目的刻度，偏置自动调整，充分显示在屏幕上。
监控项目可以用PgUp/Dn切换视窗打开/关闭观测窗口载入数据和设置载入LA数据文件，包含其设置保存设置和数据保存LA数据文件，包含其设置开启波形发生器启动波形发生器停止波形发生器停止波形发生器波形发生器窗口在观测窗口面板上显示/隐藏波形发生器窗口移动光标1 激活C1光标的移动功能，在观测窗口显示C1标尺实际值，可用鼠标或键盘左右键移动标尺移动光标2 激活C2光标的移动功能，在观测窗口显示C2标尺实际值，可用鼠标或键盘左右键移动标尺移动交叉光标激活水平游标尺的移动功能，可用鼠标或键盘上下键移动。
逻辑分析仪使用特技介绍
使用特技介绍1、抓系统的毛刺2、寻找计数器的延迟现象的三种方法3、数组值的四种显示方法4、超前触发的使用5、延迟触发的使用6、数组值触发的使用7、单次触发的使用8、连续触发的使用9、串行值显示的使用10、使用窗口放大1、使用超前触发抓系统的毛刺打开工作参数设置／触发方式设置[I]…菜单，点击触发方式设置[I]后，弹出触发设置对话框○A在触发方式中选择毛刺触发。
○B在单路触发通道选择中选择通道2。
○C在触发采集方式中选择单次触发。
○D在超前延迟触发中选择超前触发和超前延迟时间选1Us。
○E点击OK完成设置。
○F点击工具栏的“测试开始”启动。
○G如果你不能找到有毛刺的信号源，就用手碰一下通道2，就抓到下图有毛刺的波形。
由于上面设置的是超前触发1Us.所以显示了毛刺触发前1Us的波形，对分析毛刺的产生原因很有用。
2、寻找计数器的延迟现象的三种方法将FPGA、CPLD设计过程中的一个计数器的输出线，连接到我们逻辑分析仪的通道1至通道8，因高频计数延迟才明显，所以加一个30MHZ的CLK信号到计数器的时钟端，把逻辑分析仪设置为连续采样，并把采样率设到仪器的最高，100MHZ（10ns LG32）、200MHZ（5ns LG16）,按住键盘的“SHIFT”键，并用鼠标左键点击通道2至通道6，如下图。
被选通道字体变为蓝色。
然后在变色字体上点击鼠标右键。
弹出下图组值显示设置对话框。
方法○A:在上图选择模拟曲线，按OK键。
得到下图波形。
就发现了在高速计数中延迟对事情的破坏，如果用独立的去人工对上升和下降沿是很辛苦的，还不容易发现延迟。
方法○B:在组值显示设置对话框中选择十六进制，按OK键。
得到下图波形。
方法○C:在组值显示设置对话框中选择十进制，按OK键。
得到下图波形。
3、数组值的四种显示方法：按住键盘的“SHIFT”键，并用鼠标左键点击通道1至通道6，如下图。
被选通道字体变为蓝色。
然后在变色字体上点击鼠标右键。
逻辑分析仪使用方法
逻辑分析仪使用方法逻辑分析仪是一种用于测试和分析电子设备中信号波形的仪器，它在电子工程领域中有着广泛的应用。
逻辑分析仪的使用方法对于工程师和技术人员来说至关重要，正确的使用方法可以帮助他们更准确地分析和解决问题。
下面将介绍逻辑分析仪的使用方法，希望能对大家有所帮助。
首先，使用逻辑分析仪之前需要对仪器本身有所了解。
逻辑分析仪通常包括输入端口、触发设置、采样率、存储深度等功能。
在开始使用之前，需要对这些功能有所了解，并且熟悉仪器的操作界面和按钮功能。
在连接逻辑分析仪之前，需要确保被测试的电子设备已经断电，并且对测试线进行正确的连接。
一般来说，逻辑分析仪会有多个输入通道，需要根据测试的需要选择合适的通道进行连接。
接下来是设置触发条件。
触发条件是指当输入信号满足一定的条件时，逻辑分析仪开始采集数据。
在设置触发条件时，需要根据被测试设备的信号特点来进行设置，以确保能够捕获到需要分析的信号波形。
采样率和存储深度也是需要注意的地方。
采样率决定了逻辑分析仪对信号波形的采样速度，而存储深度则决定了能够存储的波形数据量。
在进行设置时，需要根据被测试设备的信号特点来进行调整，以确保能够捕获到完整的波形数据。
在一切准备就绪后，可以开始对被测试设备进行电源供给，并进行数据采集。
在采集过程中，需要留意观察逻辑分析仪的显示屏，确保能够捕获到需要的信号波形。
最后，在数据采集完成后，需要对采集到的数据进行分析和处理。
逻辑分析仪通常会提供数据分析的功能，可以对采集到的波形数据进行放大、缩小、测量等操作，以便更好地分析和理解信号波形的特点。
总的来说，逻辑分析仪的使用方法并不复杂，但是需要对仪器本身有所了解，并且根据被测试设备的信号特点进行合理的设置和操作。
希望以上介绍能够对大家在使用逻辑分析仪时有所帮助。
逻辑分析仪使用方法
逻辑分析仪使用方法逻辑分析仪是一种用于测试和分析数字信号的仪器，广泛应用于电子、通信、计算机等领域。
它能够帮助工程师快速准确地分析数字电路中的信号，发现问题并进行调试。
下面将介绍逻辑分析仪的基本使用方法，希望能帮助您更好地使用这一工具。
首先，使用逻辑分析仪前，需要准备好相应的测试设备和接线。
确保待测电路处于断电状态，并按照逻辑分析仪的说明书，正确连接测试线和探头。
接线完成后，打开逻辑分析仪并设置相应的参数，如采样频率、触发方式等。
这些参数的设置需要根据具体的测试需求进行调整，以确保能够捕获到需要分析的信号。
接下来，进行信号采集和分析。
在逻辑分析仪上设置好参数后，可以开始进行信号的采集。
通过触发功能，可以使逻辑分析仪在特定条件下自动捕获信号，并将其显示在屏幕上。
在信号捕获后，可以通过逻辑分析仪提供的分析工具，如时序图、状态图等，对信号进行深入分析。
通过观察信号的波形和时序关系，可以快速定位问题，并进行故障排除。
最后，根据分析结果进行调试和优化。
通过逻辑分析仪的帮助，我们可以快速准确地找到问题所在，并进行相应的调试和优化。
在调试过程中，可以通过逻辑分析仪实时监测信号的变化，以便及时调整电路参数并验证效果。
通过不断的分析和调试，最终可以确保电路的稳定性和可靠性。
总之，逻辑分析仪作为一种重要的测试工具，在数字电路设计和调试过程中发挥着不可替代的作用。
正确的使用方法能够帮助工程师更快速地定位问题并进行调试，提高工作效率。
希望本文介绍的逻辑分析仪使用方法能够对您有所帮助，谢谢阅读！。
逻辑分析仪使用方法
逻辑分析仪使用方法
1、逻辑分析仪的使用准备
(1) 检查操作分析系统的完整性及配件的完好。
(2) 使用安全测量方法确保仪器及被测元件不会因测量而受损。
(3) 检查逻辑分析仪的连接是否正确，可以使用手电筒来查看连接无误。
2、逻辑分析仪的操作
(1) 根据操作手册，打开逻辑分析仪并连接上电源，启动设备。
(2) 根据操作手册和应用手册，将分析装置的传输技术准备就绪，比如
安装语音名字等。
调节参数来满足实验需求，比如测量速率、视频波
形通道。
(3) 将测量装置连接上PC机，通过PC机加载相应的软件。
在软件界面上面设置测量参数，如样本位置、导通量和采样速率等，并将参数保
存到计算机上。
(4) 使用实际测量电路组成测量系统，经过组装，将测量系统连接到逻
辑分析仪上，启动测量程序。
(5) 测量后，将数据保存至计算机上，而后观察数据中的特征量，分析
出测量系统的参数。
3、逻辑分析仪的关闭
(1) 关闭测量程序，并且将测量系统断开。
(2) 断开逻辑分析仪与计算机的连接，并关闭软件程序。
(3) 根据操作手册，及时关闭设备，并拔掉电源线。
(4) 注意安全，存放好配件及数据，避免误操作和泄漏风险，保障检测正常。
如何正确使用逻辑分析仪
如何正确使用逻辑分析仪逻辑分析仪（Logic Analyzer），是一种常见的电子设备，用于对数字电路进行信号分析和故障诊断。
逻辑分析仪可以帮助工程师准确分析数字信号，找出潜在问题，并帮助修复电路故障。
本文将介绍如何正确使用逻辑分析仪，以帮助读者更好地应用这一工具。
一、选择适合的逻辑分析仪在使用逻辑分析仪之前，首先需要选择适合自己需求的设备。
逻辑分析仪有不同的通道数和采样率等参数，请根据实际需要选择相应的型号。
此外，还要考虑逻辑分析仪的软件兼容性以及使用的便捷性等因素。
二、准备测试电路在使用逻辑分析仪进行测试之前，需要准备好测试电路。
确保电路的连接正确无误，并根据需要给被测电路供电。
三、连接逻辑分析仪将逻辑分析仪与被测电路进行连接。
通常情况下，逻辑分析仪需要与被测电路的信号引脚相连。
使用合适的连接线，将逻辑分析仪的信号线与被测电路连接起来，确保连接牢固可靠。
四、设置逻辑分析仪参数在连接逻辑分析仪后，需要根据测试需求设置合适的参数。
逻辑分析仪通常会提供相应的软件，可以通过软件进行参数设置和数据分析。
根据被测电路的特点和测试目的，设置逻辑分析仪的采样率、采样深度、触发条件等参数。
五、进行信号采样设置好参数后，可以开始进行信号采样。
逻辑分析仪会根据设置的参数进行数据采集，采集到的信号可以用于进一步的分析和诊断。
在信号采样过程中，需要确保采样的时间范围覆盖了所需分析的信号波形。
六、分析和诊断信号采样完成后，可以通过逻辑分析仪提供的软件对采集到的信号进行分析和诊断。
逻辑分析仪通常会提供波形分析、时序分析等功能，可以帮助工程师快速找出问题所在。
通过触发功能，可以将采样波形与特定条件进行比较，从而找出异常信号。
七、故障排除与修复通过分析和诊断，可以确定问题所在并进行相应的修复。
根据分析结果，工程师可以对电路进行调整、更换故障组件等操作，以修复电路故障。
八、记录和总结在使用逻辑分析仪进行测试和分析的过程中，需要及时记录测试结果和分析过程。
逻辑分析仪使用教程
声明: 本文来自分析仪开发手册.pdf)前言一、什么是逻辑分析仪二、使用介绍三、安装说明四、Saleae软件使用方法五、逻辑分析仪硬件安装六、使用Saleae分析电视红外遥控器通信协议七、使用Saleae分析UART通信八、使用Saleae分析IIC总线通信九、使用Saleae分析SPI总线通信十、Saleae逻辑分析仪使用问题和注意事项淘宝地址：(原文件名:21.jpg)前言：工欲善其事，必先利其器。
逻辑分析仪是电子行业不可或缺的工具。
但是由于一直以来，逻辑分析仪都属于高端产品，所以价格居高不下。
因此我们首先要感谢Cypress公司，提供给我们68013这么好的芯片，感谢俄罗斯毛子哥将这个Saleae逻辑分析仪开源出来，让我们用平民的价格，就可以得到贵族的待遇，获得一款性价比如此之高的逻辑分析仪，可以让我们在进行数字逻辑分析仪的时候，快速查找并且解决许多信号、时序等问题，进一步提高我们处理实际问题的能力。
原本计划，直接将Saleae的英文版本使用手册直接翻译过来提供给大家，我花费半天时间翻译完后，发现外国人写的东西不太符合我们国人的思维习惯，当然，也是由于我的英语水平有限，因此，我根据自己摸索这个Saleae的过程，写了一份个人认为符合中国人习惯的Saleae，提供给大家，希望大家在使用过程中少走弯路，快速掌握使用方法，更快的解决自己实际遇到的问题。
由于个人水平有限，因此在文章撰写的过程中难免存在问题和错误，如果有任何问题，希望大家能够提出来，我会虚心接受并且改进，希望通过我们的交流，给越来越多的人提供更加优秀的资料，共同进步。
一、什么是逻辑分析仪：逻辑分析仪是一种类似于示波器的波形测试设备，它通过采集指定的信号，并通过图形或者数据统计化的方式展示给开发人员，开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。
逻辑分析仪是设计中不可缺少的设备，通过它，可以迅速定位错误，发现并解决问题，达到事半功倍的效果，尤其在分析时序，比如1wire、I2C、UART、SPI、CAN等数据的时候，应用逻辑分析仪解决问题非常快速。
逻辑分析仪使用说明
MicroLA1016使用说明By RoasnVersion 1.2一、硬件信息 (3)1. 硬件指标 (3)2. 接口说明 (3)3. 指示灯 (4)二、菜单操作 (5)1. 文件 (5)打开 (5)1) 保存数据 (5)2) 保存图像 (5)3) 导出 (5)4) 打印 (5)5) 退出 (5)2. 设置 (6)1) 触发设置 (6)2) 通道设置 (6)3) 颜色设置 (6)4) 保存设置 (6)5) 重载设置 (6)6) 保存为默认 (6)3. 状态 (6)4. 测试 (7)5. 解码 (7)6. 帮助 (7)三、工具栏操作 (7)四、状态栏 (9)五、操作方法 (9)1、数据采集 (9)2、触发设置 (9)3、通道设置 (10)4、图像操作 (11)1) 查找沿变化 (11)2) 放置光标 (12)一、 硬件信息1. 硬件指标最高采样频率：100MHz最大存储深度：512Kbit/路输入阻抗：1MΩ输入电压：0~5V信号电平：TTL/CMOS接口类型：USB2.0高速触发位置：0~511K，步进为1K+通通通通通通通通道道道道道道道道1 2 3456783. 指示灯指示灯作用如下图所示：电源指示灯在设备通电后就会点亮。
工作指示灯在数据采集期间点亮，采样结束后（上位机软件停止采样或读取采样数据后）熄灭。
命令指示灯在每次收到命令后翻转（亮变灭，或灭变亮）。
二、 菜单操作1. 文件打开打开保存过的数据文件。
1)保存数据保存逻辑分析仪采集下来的数据，保存下来的数据用本软件再次打开。
2)保存图像保存当前视图为bmp图像文件。
3)导出可导出采集到的数据，可保存的格式为CSV格式与二进制根式，供第三方软件分析。
保存下来的数据不能用本软件再次打开。
4)打印把当前图像输出到打印机。
5)退出退出软件。
2. 设置1)触发设置设置触发条件。
进入触发条件设置后，右键菜单能保存当前触发设置或打开保存过的触发设置。
逻辑分析仪的使用方法
逻辑分析仪的使用方法逻辑分析仪是一种用于捕获和分析数字信号的测试设备。
它可以有效帮助工程师们进行数字电路的故障排查、信号调试等工作。
下面将从逻辑分析仪的基本原理、连接方法、使用步骤等方面进行详细介绍。
一、逻辑分析仪的基本原理逻辑分析仪主要通过采集和分析电路中的数字信号来实现故障排查和信号调试的功能。
它可以同时显示多个信号的波形图，并通过对波形图的分析，帮助用户定位问题所在。
逻辑分析仪主要由两个部分组成：探头和主机。
探头负责连接待测电路，采集信号并将其转换成电压信号，然后传输给主机。
主机则负责接收并处理探头传输过来的信号，将其显示在屏幕上。
逻辑分析仪通常还配备一定的存储容量，可以将采集到的波形数据保存下来，方便后续分析。
二、逻辑分析仪的连接方法逻辑分析仪的连接方法主要包括信号接口连接和电源接口连接两部分。
1. 信号接口连接：通过探头将逻辑分析仪与待测电路进行连接。
通常，逻辑分析仪会提供一组探头，每个探头有多个引脚，用于接收待测电路的信号。
将探头的引脚与待测电路的信号引脚相连接，确保连接牢固可靠。
2. 电源接口连接：逻辑分析仪通常需要外部电源供电。
将逻辑分析仪的电源接口与电源连接，确保电源稳定，并符合逻辑分析仪的工作电压要求。
三、逻辑分析仪的使用步骤使用逻辑分析仪进行信号调试和故障排查时，一般按照以下步骤进行操作：1. 连接逻辑分析仪和待测电路：根据待测电路的信号引脚，选择逻辑分析仪的探头，并将其连接到待测电路。
确保连接可靠。
2. 设置逻辑分析仪的采样频率：逻辑分析仪需要设置合适的采样频率来捕获待测电路的数字信号。
一般来说，采样频率应该高于待测信号的最大频率，以确保准确捕获信号。
3. 设置逻辑分析仪的数据宽度：数据宽度指的是逻辑分析仪可以同时采样的信号位数。
根据待测电路的信号位数，设置逻辑分析仪的数据宽度。
4. 设置逻辑分析仪的触发条件：通过设置逻辑分析仪的触发条件，可以指定在何时开始采集信号。
触发条件可以根据待测信号的特征进行设置，比如特定信号的上升沿或下降沿。
multisim 逻辑分析仪使用注意
3）对于同步触发器的同步时钟，不得超过其他控制信号的频率，不然会导致输出不正常，原因不详，估计与软件的设计有关，这样就可以使用单独的信号源作为时钟；当让也可以使用子发生器来实现各个信号的输入，是不是也存在这个问题就不知道了还没有尝试。
multisim 逻辑分析仪的使用：
1）阈值电压ห้องสมุดไป่ตู้约是高电平的一半；
2）逻辑分析仪采样有时限，原因不详，但最少可以采样1s。所以最还将采样频率设置为1khz,显示100时钟每格，这样正好在一个画面上显示完全。信号波形要想显示完全，首先不能超过采样频率，远小于采样频率。最好设置为（k*信号频率=采样频率）这样刚好可以在画面中显示完整的周期。
逻辑分析仪使用方法
逻辑分析仪使用方法逻辑分析仪是一种用来测量和分析数字信号的仪器，它可以帮助工程师和技术人员对数字电路进行故障诊断、信号分析和性能评估。
在本文中，我们将介绍逻辑分析仪的基本使用方法，以帮助用户更好地理解和操作这一设备。
1. 连接逻辑分析仪。
首先，将逻辑分析仪与待测电路进行连接。
通常情况下，逻辑分析仪会配备一根数据线，用户需要将其连接至待测电路的输入端。
另外，还需要将逻辑分析仪的地线连接至待测电路的接地端，以确保测量的准确性和稳定性。
2. 设置测量参数。
在连接完成后，用户需要设置逻辑分析仪的测量参数，包括采样率、触发条件、数据存储方式等。
采样率决定了逻辑分析仪对信号的采样频率，触发条件则决定了逻辑分析仪何时开始进行数据采集。
用户需要根据实际情况和需求进行适当的设置，以确保测量结果的准确性和完整性。
3. 启动测量。
设置完成后，用户可以启动逻辑分析仪进行测量。
在测量过程中，逻辑分析仪会实时采集待测电路的数字信号，并将其显示在设备的屏幕上。
用户可以通过屏幕上的波形图和数据表格来观察和分析信号的变化情况，以便进行故障诊断和性能评估。
4. 分析测量结果。
测量完成后，用户需要对采集到的数据进行分析。
逻辑分析仪通常会提供丰富的数据分析工具，包括波形显示、时序分析、协议解码等功能。
用户可以利用这些工具来深入分析信号的特性，找出潜在的问题和改进方案。
5. 结束测量。
最后，在测量结束后，用户需要及时断开逻辑分析仪与待测电路的连接，并对设备进行适当的存储和维护。
同时，也需要将测量结果进行保存和备份，以便日后的查阅和分析。
总结。
逻辑分析仪是一种非常重要的测试设备，它可以帮助用户对数字电路进行全面的分析和评估。
通过正确的连接、设置、启动、分析和结束测量等步骤，用户可以充分发挥逻辑分析仪的功能，提高工作效率和测试准确性。
希望本文所述的逻辑分析仪使用方法能够对用户有所帮助，谢谢！以上就是逻辑分析仪使用方法的全部内容，希望对您有所帮助。
逻辑分析仪使用方法
逻辑分析仪使用方法
逻辑分析仪是一种用于对数字电路进行信号分析和测量的仪器。
它可以帮助工程师和技术人员快速准确地分析和诊断数字电路中的
问题。
本文将介绍逻辑分析仪的基本使用方法，帮助用户更好地掌
握这一重要工具。
首先，使用逻辑分析仪之前，需要准备好相应的设备和连接线。
确保逻辑分析仪和被测试的电路之间的连接正确可靠。
接下来，打
开逻辑分析仪的电源，并根据实际情况选择合适的触发模式和触发
电平。
触发设置的准确性将直接影响到测量结果的准确性，因此需
要特别注意。
在连接好逻辑分析仪后，可以开始进行信号的采集和分析。
首先，设置好采样频率和采样深度，确保逻辑分析仪可以捕获到所需
的信号波形。
然后，启动逻辑分析仪，开始采集数据。
在数据采集
完成后，可以对采集到的波形进行分析和处理，以获取所需的信息。
在使用逻辑分析仪时，需要注意以下几点。
首先，避免在高压
或高电流的环境下使用逻辑分析仪，以免损坏设备。
其次，在连接
逻辑分析仪时，要注意线缆的质量和连接的牢固性，以确保信号的
准确传输。
最后，使用逻辑分析仪时要仔细阅读设备的说明书，了解其功能和操作方法，避免操作失误导致设备损坏或数据丢失。
总之，逻辑分析仪是一种重要的数字电路分析工具，正确的使用方法可以帮助用户快速准确地分析和诊断电路问题。
通过本文介绍的基本使用方法，相信读者可以更好地掌握逻辑分析仪的使用技巧，提高工作效率和准确性。
希望本文对您有所帮助，谢谢阅读。
逻辑分析仪使用方法
逻辑分析仪使用方法逻辑分析仪是一种用于对数字信号进行分析和测量的仪器，它可以帮助我们更好地理解和分析数字电路中的信号变化。
在使用逻辑分析仪时，我们需要注意一些使用方法和技巧，以确保获得准确的测量结果和分析数据。
本文将介绍逻辑分析仪的基本使用方法，希望能够帮助大家更好地使用这一仪器。
首先，使用逻辑分析仪之前，我们需要对仪器的各个部分进行检查和准备工作。
确保逻辑分析仪的各个连接线缆都已经连接好，并且连接牢固可靠。
同时，检查仪器的电源和信号输入接口是否正常，以及仪器的各项功能是否正常。
在确认一切准备工作就绪后，我们可以开始进行逻辑分析仪的使用。
在使用逻辑分析仪时，我们需要根据具体的测量需求和实际情况来设置仪器的各项参数。
首先，我们需要选择合适的采样频率和采样深度，以确保能够捕获到所需的信号波形。
同时，我们还需要设置触发条件和触发方式，以确保逻辑分析仪能够在正确的时刻进行触发和捕获信号。
在设置参数时，我们需要根据实际情况进行调整，并且需要注意参数的合理性和稳定性。
在进行信号测量和分析时，我们需要根据实际情况选择合适的测量通道和测量模式。
逻辑分析仪通常具有多个测量通道，我们可以根据需要选择单通道测量或者多通道同时测量。
同时，我们还可以选择不同的测量模式，比如时序模式、状态模式和协议分析模式等，以满足不同的测量需求。
在选择测量通道和测量模式时，我们需要根据实际情况进行选择，并且需要注意测量结果的准确性和可靠性。
在进行信号测量和分析时，我们需要注意逻辑分析仪的测量精度和测量范围。
逻辑分析仪通常具有一定的测量精度和测量范围，我们需要根据实际情况选择合适的测量范围，以确保能够获得准确的测量结果。
同时，我们还需要注意信号的采样和处理，以确保能够捕获到所需的信号波形，并且能够对信号进行准确的分析和测量。
在使用逻辑分析仪时，我们需要注意仪器的操作方法和技巧。
比如，在进行信号测量和分析时，我们需要注意信号的触发和捕获，以确保能够在正确的时刻进行信号的捕获和分析。
逻辑分析仪怎么使用逻辑分析仪使用方法
逻辑分析仪怎么使用?逻辑分析仪使用方法逻辑分析仪怎么使用?逻辑分析仪使用方法1、硬件通道连接。
首先我们要把逻辑分析仪的GND和待测板子的GND连到一起，以保证信号的完整性。
然后把逻辑分析仪的通道接到待测引脚上，待测引脚可以用多种方式引出来。
2、通道数设置。
一般情况下，大多数逻辑分析仪有8通道、16通道、32通道等数目。
而我们采集信号的时候，往往用不到那么多通道，为了我们更清晰的观察波形，可以把用不到的通道隐藏起来。
3、采样率和采样深度设置。
首先要对待测信号最高频率有个大概的评估，把采样率设置到它的10倍以上，还要大概判断一下我们要采集的信号的时间长短，在设置采样深度的时候，尽量设置的有一定的余量。
采样深度除以采样率，得到的就是我们可以保存信号的时间。
4、触发设置。
由于逻辑分析仪有深度限制，不可能无限期的保存数据。
当我们使用逻辑分析仪的时候，如果没有采用任何触发设置的话，从开始抓取就开始计算时间，一直到存满我们设置的存储深度后，抓取就停止。
在实际操作过程中，开始抓取的一段信号可能是无用信号，有用信号可能就是其中一段，但是无用信号还占据了我们的存储空间。
在这种情况下，我们就可以通过设置触发来提高存储深度的利用率。
比如我们如果想抓取UART串口信号，而串口信号平时没有数据的时候是高电平，因此我们可以设置一个下降沿触发。
从点击开始抓取，逻辑分析仪不会把抓到的信号保存到我们的存储器中，而是会等待一个下降沿的产生，一旦产生了下降沿，才开始进行真正的信号采集，并且把采集到的信号存储到存储器中。
也就是说，从点击开始抓取到下降沿这段时间内的无用信号，被我们所设置的触发给屏蔽掉了，这是一个非常实用的功能。
5、抓取波形。
逻辑分析仪和示波器不同，示波器是实时显示的，而逻辑分析仪需要点击开始，开始抓取波形，一直到存储满了我们所设置的存储深度结束，然后我们可以慢慢的去分析我们抓到的信号，因此点击开始抓取这个是必须要有的。
6、设置协议解析(标准协议)。
逻辑分析仪使用方法
逻辑分析仪使用方法逻辑分析仪是一种用于测试和分析数字电路信号的仪器，它可以帮助工程师和技术人员快速准确地找出数字电路中的故障，并进行信号分析。
在本文中，我们将介绍逻辑分析仪的基本使用方法，希望能够帮助您更好地使用逻辑分析仪进行工作。
首先，准备工作。
在使用逻辑分析仪之前，需要确保仪器处于正常工作状态。
检查仪器的电源和连接线是否正常，确认逻辑分析仪的各个部件没有损坏或者松动。
另外，还需要准备好测试对象，确保测试对象的电源和信号源正常。
接下来，连接逻辑分析仪。
将逻辑分析仪的探头连接到测试对象的信号源上，确保连接的稳固可靠。
根据测试对象的信号类型和波特率设置逻辑分析仪的采样率和触发条件，确保逻辑分析仪能够准确捕获和显示信号波形。
然后，进行信号分析。
启动逻辑分析仪，并观察信号波形的显示。
根据波形的特点和信号的频率、占空比等参数，进行相应的信号分析。
可以通过逻辑分析仪提供的触发功能，捕获特定条件下的信号波形，帮助定位故障或者分析信号的工作状态。
最后，记录和分析数据。
在信号分析过程中，可以通过逻辑分析仪的数据存储功能，记录下信号波形和分析结果。
这些数据可以帮助工程师和技术人员进行更深入的故障定位和分析工作。
另外，还可以利用逻辑分析仪提供的数据导出功能，将数据导出到计算机或者存储设备中，方便后续的数据处理和报告撰写工作。
总之，逻辑分析仪是一种非常实用的测试和分析工具，能够帮助工程师和技术人员快速准确地找出数字电路中的故障，并进行信号分析。
通过合理的准备工作、连接逻辑分析仪、进行信号分析和记录分析数据，可以更好地利用逻辑分析仪进行工作。
希望本文介绍的逻辑分析仪使用方法能够对您有所帮助。
逻辑分析仪使用方法
逻辑分析仪使用方法逻辑分析仪是一种用于观察和分析数字信号的仪器，它可以帮助用户快速准确地分析和诊断数字电路中的问题。
在使用逻辑分析仪时，需要注意一些使用方法，以确保测试结果的准确性和可靠性。
首先，使用逻辑分析仪前，需要对待测电路进行充分的了解和准备。
用户应该清楚待测电路的工作原理、信号波形特点以及测试的目的。
这样可以帮助用户选择合适的测量参数和设置逻辑分析仪的工作模式。
其次，连接逻辑分析仪时，需要注意正确接线，保证信号的准确传输。
通常情况下，逻辑分析仪需要与待测电路进行正确的信号连接，包括时钟信号、数据信号、控制信号等。
在接线过程中，要确保连接牢固，信号传输无误，避免因连接问题导致测试结果不准确。
接着，设置逻辑分析仪的参数和工作模式。
根据待测电路的特点和测试的要求，用户需要合理设置逻辑分析仪的采样率、触发条件、触发级别等参数。
在设置参数时，需要根据实际情况进行调整，以确保测试结果的准确性和稳定性。
在进行测试时，需要注意观察测量结果，并及时调整逻辑分析仪的参数。
通过观察信号波形和数据分析，用户可以及时发现问题所在，并对测试参数进行调整，以获取更准确的测试结果。
在测试过程中，用户需要耐心等待测试结果稳定后再进行数据记录和分析。
最后，使用完逻辑分析仪后，需要进行仪器的清理和保养工作。
及时清理仪器表面的灰尘和污渍，保持仪器的清洁和整洁。
在长时间不使用时，还需要对逻辑分析仪进行适当的保养和维护工作，以确保仪器的性能和使用寿命。
总之，使用逻辑分析仪需要用户具备一定的电路知识和操作经验，同时需要注意正确的连接和设置参数，以确保测试结果的准确性和可靠性。
希望以上内容可以帮助用户更好地使用逻辑分析仪，提高工作效率和测试精度。
逻辑分析仪使用方法
逻辑分析仪使用方法逻辑分析仪是一种用于测试和分析数字电路的仪器，它可以帮助工程师们快速、准确地分析电路中的信号和波形。
在使用逻辑分析仪时，需要注意一些使用方法和技巧，以确保测试的准确性和高效性。
首先，使用逻辑分析仪之前，需要对其进行正确的连接。
通常情况下，逻辑分析仪需要连接到被测试电路的信号引脚上。
在连接的过程中，需要确保连接的稳固可靠，避免因连接不良而导致测试结果不准确的情况发生。
接着，对于要测试的电路，需要提前进行必要的准备工作。
这包括清晰地了解被测试电路的工作原理和信号波形特点，以便在测试过程中能够准确地捕获和分析所需的信号波形。
在进行测试之前，需要对逻辑分析仪进行合适的设置。
这包括设置采样率、触发条件、触发电平等参数，以确保逻辑分析仪能够准确地捕获被测试电路中的信号波形，并在需要时能够触发捕获所需的波形。
在进行测试时，需要注意逻辑分析仪的触发设置。
触发设置的合理性将直接影响到测试结果的准确性。
通过合理设置触发条件和触发电平，可以确保逻辑分析仪在测试过程中能够准确地捕获所需的信号波形，并进行有效的分析。
在捕获到信号波形后，需要对其进行分析和处理。
逻辑分析仪通常会提供丰富的波形分析功能，如时序分析、状态分析、协议分析等。
通过这些分析功能，可以更深入地了解被测试电路的工作状态和信号特点，从而为后续的电路设计和故障排查提供有力的支持。
最后，在使用完逻辑分析仪后，需要对其进行及时的清理和维护。
逻辑分析仪通常会有一些精密的测试仪器和探头，需要注意保护，避免受到损坏。
同时，定期对逻辑分析仪进行维护保养，可以延长其使用寿命，并保证测试结果的准确性。
总的来说，逻辑分析仪是一种重要的测试工具，能够帮助工程师们快速、准确地分析数字电路中的信号和波形。
正确的使用方法和技巧将有助于提高测试的准确性和高效性，为电路设计和故障排查提供有力的支持。
希望本文所述的逻辑分析仪使用方法能够对大家有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泰克逻辑分析仪文章-------------------------------------------------最大限度地利用逻辑分析仪Chris Loberg，泰克公司逻辑分析仪是一种多功能工具，可以帮助工程师进行数字硬件调试、设计检验和嵌入式软件调试。
然而，许多工程师在应该使用逻辑分析仪时，却使用了数字示波器，其主要原因是工程师比逻辑分析仪更熟悉示波器。
但逻辑分析仪在过去几年中已经取得了很大的进步，对许多应用，它们将比其它仪器帮助您用更少的时间找到麻烦的漏洞的根本原因。
当然，示波器和逻辑分析仪之间有很多类似的地方，但也有一些重要的差异。
为了更好地了解两台仪器可以怎样满足您的特定需求，我们有必要先比较一下它们的各种功能。
数字示波器是一种通用的查看信号的基础工具。
其高采样率和高带宽，可以在时间跨度内捕获许多数据点，测量信号跳变(边沿)、瞬态事件和小时间增量。
示波器当然也能查看与逻辑分析仪相同的数字信号，但示波器一般用于模拟测量，如上升时间、下降时间、峰值幅度及边沿间经过的时间。
示波器一般有最多四条输入通道。
但在您需要同时测量五个数字信号时，或您的数字系统拥有一条32位数据总线和一条64位地址总线时，该怎么办呢？这时需要工具中有多得多的输入。
逻辑分析仪一般有34-136条通道。
每条通道输入一个数字信号。
某些复杂的系统设计要求数千条输入通道。
市场上也为这些任务提供了近似规模的逻辑分析仪。
与示波器不同，逻辑分析仪不测量模拟细节，而是检测逻辑门限电平。
逻辑分析仪只查找两个逻辑电平。
在输入高于门限电压(V)时，我们把这个电平称为“高”或“1”。
相反，我们把低于Vth的电平称为“低”或“0”。
在逻辑分析仪对输入采样时，它存储一个“1”或一个“0”，具体视相对于电压门限的信号电平而定。
逻辑分析仪的波形定时显示与产品技术资料中找到的或仿真器生成的定时图类似。
所有信号都时间相关，以便能够查看建立时间和保持时间、脉宽、外来数据或丢失数据。
除高通道数外，逻辑分析仪提供了许多重要功能，支持数字设计检验和调试，包括：∙完善的触发功能，您可以指定逻辑分析仪采集数据的条件∙高密度探头和适配器，简化与被测系统(SUT)的连接∙分析功能，把捕获的数据转换成处理器指令，并关联到源代码使用逻辑分析仪与使用其它仪器类似。
下面几节将介绍四个主要步骤：连接，设置，采集，分析。
连接被测系统逻辑分析仪采集探头连接到SUT上。
在探头的内部比较器上，比较输入电压与门限电压(Vth)，判定信号的逻辑状态(1或0)。
门限值由用户设置，从TTL电平到CMOS、ECL和用户自定义门限。
逻辑分析仪探头分成多种物理形式：∙通用探头，带有“飞线组”，预计用于点到点调试。
∙高密度多通道探头，在电路板上要求专用连接器。
探头能够采集高质量信号，其对SUT 的影响最小。
∙高密度压缩探头，使用无连接器探头。
这种探头推荐用于要求更高信号密度的应用，或要求无连接器探头连接机制、以快速可靠地连接SUT的应用。
逻辑分析仪的探头阻抗(电容、电阻和电感)成为被测电路整体负载的一部分。
所有探头都表现出负载特点。
逻辑分析仪探头应给SUT引入的负载达到最小，同时为逻辑分析仪提供准确的信号。
探头电容一般会“滚降”信号跳变边沿，如图1所示。
这种滚降会使边沿跳变降慢，降慢的量为图1中“tD”表示的时间量。
为什么这一点非常重要？因为比较慢的边沿越过电路逻辑门限会比较迟，进而在SUT引入定时误差。
在时钟速率提高时，这个问题会更加严重。
图1. 逻辑分析仪的探头阻抗会影响信号上升时间，测量定时关系。
[图示内容：]Actual Risetime: 实际上升时间Observed Risetime (with large capacitive loading): 观察到的上升时间(带有大的电容负载)在高速系统中，探头电容过高可能会阻碍SUT工作。
选择总电容最低的探头总是至关重要。
还要指出的是，探头夹和线组会提高其连接的电路的电容负载。
应尽可能使用正确补偿的适配器。
设置逻辑分析仪逻辑分析仪是为从多引脚器件和总线中捕获数据而设计的。
“捕获速率”一词是指对输入采样的频次。
它的功能与示波器中的时基功能相同。
注意在描述逻辑分析仪操作时，“采样”、“采集”和“捕获”这几个词经常会互换使用。
有两种数据采集或时钟模式：∙定时采集捕获信号定时信息。
在这种模式下，使用逻辑分析仪内部时钟对数据采样。
数据采样速度越快，测量分辨率越高。
目标器件与逻辑分析仪采集的数据之间没有固定的定时关系。
这种采集模式主要用于SUT信号之间定时关系最为重要时。
∙状态采集用来采集SUT的“状态”。
来自SUT的信号定义了样点(什么时候采集数据，采集数据的频次)。
用来为采集提供时钟输入的信号可以是系统时钟，也可以是总线上的控制信号，还可以是导致SUT改变状态的信号。
在活动边沿上采样的数据表示逻辑信号稳定时SUT的情况。
在、且只在选择的信号有效时，逻辑分析仪才会采样。
如果您想捕获很长的相邻定时细节记录，那么定时采集、内部(或异步)时钟可以担此重任。
您也可能想像SUT看到的那样采集数据。
在这种情况下，您应选择状态(同步)采集。
在状态采集中，将在列表窗口中顺序显示SUT的每个后续状态。
状态采集使用的外部时钟信号可以是任何相关信号。
触发是把逻辑分析仪与示波器区分开的另一种功能。
示波器拥有触发功能，但它们对二进制条件的响应能力有限。
相比之下，可以评估各种逻辑(布尔)条件，确定逻辑分析仪什么时候触发采集。
触发的目的是选择逻辑分析仪捕获哪些数据。
逻辑分析仪可以跟踪SUT逻辑状态，在SUT中发生用户定义的事件时触发采集。
在讨论逻辑分析仪时，必需了解“事件”这个词。
它有多种含义。
它可以是一个信号线路上的简单跳变，包括故意跳变或非故意跳变。
如果您正在查找毛刺，那么毛刺就是关心的“事件”。
事件也可以定义为整个总线中信号跳变组合导致的逻辑条件。
但注意不管是哪种情况，事件都是信号从一个周期变到下一个周期时出现的某个东西。
采集状态数据和定时数据在硬件和软件调试(系统联调)时，最好拥有相关的状态信息和定时信息。
在一开始时，问题可能会检测为总线上的无效状态。
这可能是由建立时间和保持时间违规之类的问题引起的。
如果逻辑分析仪不能同时捕获定时数据和状态数据，那么将很难隔离问题，而且耗时非常长。
某些逻辑分析仪要求连接单独的定时探头，采集定时信息，使用单独的采集硬件。
这些仪器要求一次把两种探头连接到SUT上，如图2所示。
第一只探头把SUT连接到定时模块上，第二只探头把相同的测试点连接到状态模块上。
这称为“双重探测”。
这种方法会损害信号的阻抗环境。
一次使用两只探头将加重信号负担，劣化SUT的上升时间和下降时间、幅度和噪声性能。
图2. 双重探测要求每个测试点上有两只探头，这会降低测量质量。
[图示内容：]Timing Probes: 定时探头State Probes: 状态探头最好通过同一只探头，同时采集定时数据和状态数据，如图3所示。
一条连接、一个设置、一次采集，可以同时提供定时数据和状态数据。
这简化了探头的机械连接，减少了问题。
一只探头对电路的影响较低，保证测量精度更高，对电路操作的影响更小。
图3. 同时探测通过一只探头同时提供状态采集和定时采集，实现了更简单的、更干净的测量环境。
[图示内容：]Timing/State Probes: 定时/状态探头逻辑分析仪拥有探测系统、触发系统和时钟系统，把数据传送到实时采集内存中。
这个内存是仪器的心脏，是从SUT采样的所有数据的目的地，也是所有仪器分析和显示画面的来源。
逻辑分析仪拥有内存，能够以仪器的采样率对数据分类。
这个内存可以视为一个拥有通道宽度和内存深度的矩阵，如图4所示。
仪器累积所有信号活动记录，直到触发事件或用户告诉仪器停止。
结果是采集数据，本质上是一个多通道波形画面，让您查看以非常高的定时精度采集的所有信号的交互情况。
图4.逻辑分析仪在深内存中存储采集数据，使用一条全深度通道支持每个数字输入。
采集更多的样点(时间)可以提高同时捕获导致错误的误码和问题的可能。
逻辑分析仪连续对数据采样，填充实时采集内存，根据先进先出的原则丢掉溢出数据。
因此，一直会有一条实时数据流流经内存。
在触发事件发生时，“暂停”过程开始，把数据保留在内存中。
触发在内存中的位置非常灵活，可以捕获和检查触发事件之前、之后及周围的事件。
这是一种重要的调试功能。
如果您触发了一个症状，通常是某种错误，您可以设置逻辑分析仪，存储触发前的数据 (预触发数据)，捕获导致症状的问题。
还可以设置逻辑分析仪，存储触发之后一定数量的数据(后触发数据)，查看错误可能有哪些后续影响。
逻辑分析仪的主采集内存存储信号活动完善的长记录。
当今某些逻辑分析仪可以透过数百条通道以几千兆赫的速度捕获数据，在长记录长度中累积结果。
显示的每个信号跳变都被视为发生在活动时钟速率定义的采样间隔内部某个地方。
捕获的边沿可能发生在前一个样点之后几皮秒，或发生在后一个样点之前几皮秒，或两者之间任何地方。
因此，采样间隔决定着仪器的分辨率。
不断进化的高速计算总线和通信设备正在推动着逻辑分析仪中更高定时分辨率的需求。
高速缓冲内存解决了这一挑战，它在触发点周围以更高的间隔捕获信息。
这里，在内存填满时，新样点也不断替换最老的样点。
每条通道都有自己的缓冲内存。
这类采集保留着跳变和事件的动态高分辨率记录，在主内存采集底层的分辨率是看不到的。
分析和显示结果逻辑分析仪的实时采集内存中存储的数据可以用于各种显示和分析模式。
一旦信息存储在系统中，可以以多种格式查看这些信息，从定时波形到与源代码相关的指令助记符。
波形显示是一种多通道详细视图，用户可以查看捕获的所有信号的时间关系，在很大程度上与示波器的显示画面类似。
波形显示通常用于定时分析中，特别适合：∙诊断SUT硬件中的定时问题∙把记录的结果与仿真器输出或产品技术资料中的定时图进行对比，检验硬件正确运行∙测量与硬件定时有关的特点，包括争用条件、传播延迟、存在或不存在脉冲∙分析毛刺列表显示以用户可以选择的字母数字形式提供状态信息。
列表中的数据值来自整个总线中捕获的样点，可以用十六进制或其它格式表示。
想象一下，穿过总线上所有波形取一个竖“片”，如图5所示。
穿过4位总线的片代表着一个样点，这个样点存储在实时采集内存中。
如图5所示，阴影片中的数字是逻辑分析仪将显示的数字，一般采取十六进制形式。
列表显示的目的是显示SUT 的状态，让用户看到SUT看到的一模一样的信息。
图5. 在外部时钟信号启用采集时，状态采集捕获总线上的一“片”数据。
状态数据以多种格式显示。
实时指令轨迹反汇编每个总线事务，确定通过总线具体读取哪些指令。
它在逻辑分析仪显示画面上放置相应的指令助记符及相关地址。
