配电网中馈线保护模式的分析比较
ＡｎｙｉｎａｌｓｓａｄＣｏｍｐｉｏｎＦｅｅｒＰｒｔｔｏｅｆＤｉｔｉｕｉｔａｒｓｎｏｅｄｏｅｃｅｄＭｄｓｏｓｒｂｔｏｎＮｅｗｏｒｋ
００２）５０１
环运行。闭环结构是指一条出线经出线开关馈出后，若干分段开关分段到联络开关，经联络开关再经若干分段开关。另一出线开关到另一段母线；经开环运行是指正常情况下联络开关断开运行［。图１即］为“ 手拉手 ” 电的环网结构，中出线开关（１供其Ｂ、

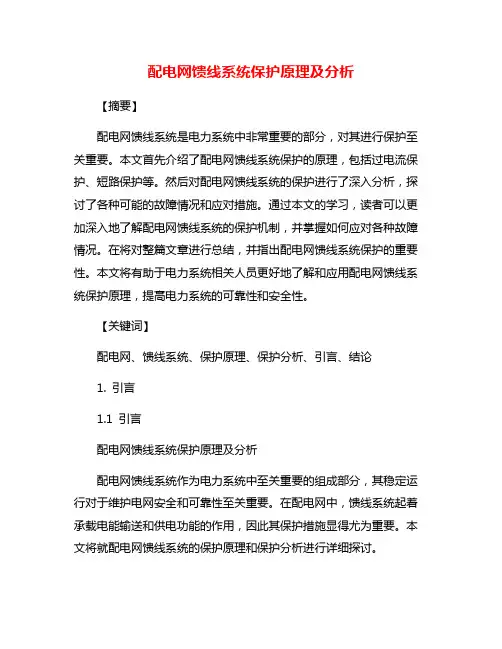

配电网馈线系统保护原理及分析

配电网馈线系统保护原理及分析【摘要】配电网馈线系统是电力系统中非常重要的部分，对其进行保护至关重要。

本文首先介绍了配电网馈线系统保护的原理，包括过电流保护、短路保护等。

然后对配电网馈线系统的保护进行了深入分析，探讨了各种可能的故障情况和应对措施。

通过本文的学习，读者可以更加深入地了解配电网馈线系统的保护机制，并掌握如何应对各种故障情况。

在将对整篇文章进行总结，并指出配电网馈线系统保护的重要性。

本文将有助于电力系统相关人员更好地了解和应用配电网馈线系统保护原理，提高电力系统的可靠性和安全性。

【关键词】配电网、馈线系统、保护原理、保护分析、引言、结论1. 引言1.1 引言配电网馈线系统保护原理及分析配电网馈线系统作为电力系统中至关重要的组成部分，其稳定运行对于维护电网安全和可靠性至关重要。

在配电网中，馈线系统起着承载电能输送和供电功能的作用，因此其保护措施显得尤为重要。

本文将就配电网馈线系统的保护原理和保护分析进行详细探讨。

配电网馈线系统的保护原理主要包括保护动作原则、保护动作方式和保护动作逻辑等方面。

保护动作原则是指在电力系统发生故障时，保护设备应根据特定的动作原则实施保护动作，以快速隔离故障区域，保护系统内部设备和人员的安全。

保护动作方式包括电压保护、电流保护、距离保护等多种方式，根据具体的系统要求和故障情况选择合适的保护方式。

保护动作逻辑是指保护设备根据预先设定的逻辑关系，判断故障类型和位置，并进行相应的保护动作。

对配电网馈线系统的保护进行分析，需要考虑系统的拓扑结构、负荷特性、故障特性等因素。

首先需要确定系统的基本参数和特性，包括馈线长度、负载类型、故障类型等。

然后根据系统的运行情况和故障情况，进行保护策略的制定和分析，确保系统在发生故障时能够及时准确地实施保护措施。

同时还需要考虑保护设备的灵敏度和可靠性，以确保保护装置在各种环境条件下都能够正常工作。

结论配电网馈线系统的保护是保障电网安全运行和系统可靠性的重要手段，只有科学合理地设计和运行保护系统，才能有效地保护电力系统设备和人员的安全。

配电网馈线组自动化技术及其应用分析

配电网馈线组自动化技术及其应用分析随着配电网规模的不断扩大，配电网馈线组自动化技术已逐渐成为电力公司重点关注的领域之一。

其应用具有很大的价值和前景，本文将对配电网馈线组自动化技术及其应用进行分析。

（一）概念配电网馈线组自动化技术是指将具有微处理器和通信能力的数字保护、自动化装置和通信装置，安装在配电变电所和架空线路上，由电网运行管理中心和自动化系统管理中心组成的自动化管控系统，实现对配电线路运行状态实时监测、自动调节、故障快速诊断和隔离等功能的一种技术手段。

（二）组成配电网馈线组自动化系统主要包括以下几个部分：1. 天线通信系统：该系统主要用于电网中各设备之间的数据传输。

可以采用微波、光纤等多种传输方式进行通信。

2. 配电单元：该部分是馈线组自动化系统的核心部件，负责对电网设备进行监测、控制与保护。

3. 通信控制单元：该部分主要负责控制和管理天线通信系统，并对配电单元进行集中管理和控制。

4. 监控分析与处理单元：该部分主要负责对电网设备进行实时监测和处理。

（三）功能1. 隔离控制功能：可以对电网设备进行隔离和遥控操作。

2. 故障快速诊断功能：能够对电网设备的故障进行快速诊断和鉴别。

3. 数据采集和存储功能：能够对电网设备运行状态进行实时监测、数据采集和存储。

4. 远程监控功能：能够通过网络对电网设备进行远程监控和控制。

5. 智能预警功能：可以根据电网设备运行情况进行智能预警和预测，及时发现和预防潜在风险。

（一）在配电系统中的应用1. 强化配电网运行控制：在配电系统中应用馈线组自动化技术可以实现馈线组的实时监测、自动调节和故障快速诊断，从而强化配电网的运行控制，提高系统可靠性和稳定性。

2. 提高电力公司的运行效率：自动化技术的应用使得电力公司可以实现远程监控、自动化控制以及实时数据采集和处理，大大提高了公司的运行效率和运维水平。

3. 降低行业成本：自动化技术的应用不仅可以提高电力公司的生产效率和运维水平，还可以节省维护费用和人力成本，降低电力公司的运营成本和企业风险。

配电网馈线自动化技术分析

配电网馈线自动化技术分析随着电力系统的发展和智能化水平的提升，配电网馈线自动化技术逐渐成为电力行业的热点话题。

馈线自动化技术是指利用先进的电力设备、智能化系统和通信技术，对配电网中的馈线进行实时监测、分析和控制，以提高配电网的可靠性、安全性和经济性。

本文将对配电网馈线自动化技术进行深入分析，从技术原理、功能特点、应用案例等方面展开讨论。

一、技术原理配电网馈线自动化技术是基于先进的智能终端设备和通信网络构建的智能化配电系统。

其主要包括以下几个方面的技术原理：1. 智能终端设备：配电网馈线自动化系统需要利用先进的智能终端设备，如智能开关、智能保护装置、智能电能表等，实现对配电网设备状态的检测、监视、保护和控制。

这些智能终端设备具有高精度、高稳定性、快速响应等特点，能够实时采集电力系统数据，为系统的自动化运行提供可靠的数据支持。

2. 通信网络：配电网馈线自动化系统需要建立可靠的通信网络，将各个智能终端设备连接在一起，实现数据的互联互通。

通信网络可以采用有线通信、无线通信等多种技术手段，满足不同环境下的通信需求，确保系统的稳定性和可靠性。

3. 智能控制系统：配电网馈线自动化系统需要配备智能控制系统，利用先进的控制算法和逻辑判定，实现对配电网设备的自动化控制。

智能控制系统能够根据系统状态实时调整操作策略，提高系统的运行效率和安全性。

以上几个方面的技术原理共同构成了配电网馈线自动化技术的核心内容，为电力系统的智能化运行提供了重要的技术支持。

二、功能特点配电网馈线自动化技术具有以下几个主要的功能特点：1. 实时监测与控制：配电网馈线自动化技术能够实时监测配电网设备的运行状态和负荷情况，及时发现故障和异常情况，并采取相应的控制措施，保障系统的安全稳定运行。

2. 智能化分析与判断：配电网馈线自动化技术能够通过智能分析和判断技术，对电力系统的运行情况进行实时评估和分析，为系统的运行优化提供决策支持。

3. 快速故障定位与恢复：配电网馈线自动化技术能够快速定位故障点，并自动切除故障区域，实现自动化的故障恢复，缩短故障处理时间，提高系统的可靠性和供电质量。

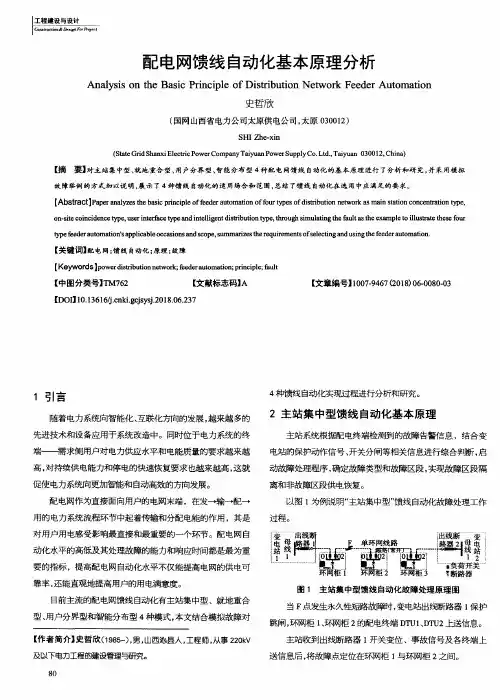

配电网馈线自动化基本原理分析

们同
３就地重合型馈线自动化的基本原理
住变电站饿 …线 ‘端及线路适当的一动化分段处设置负荷开关，通过自动化终端的电时间判断，实现短路故障的电腰时间馈线化处；通过自动化终端基＝ｆ：高频暂态零
方向划据，史．ｆｆｊ接地故障选线隔离．通过零电压突变实现接地故障选段隔离．通过重合乖¨联络转供恢复非故障段供电，同Ｈ１ｆ匝信功能．实现信息上送自动化系统ｔ“。
ቤተ መጻሕፍቲ ባይዱ
及以下电力工程的建设管理与研究。
送信息后，将故障点定位在环网柜１与环网柜２之间。
８０
公用工程设计
｝ｂｈＥｔｔｉｈｔｂ，ｉ）Ｌ
主站发出邋分指令，分开环网１的０２、环网柜２的 … 间隔开关，将故障段隔离。
故障举例的方式加以说明，展示了４种馈线自动化的适用场合和范围，总结了馈线自动化在选用中应满足的要求。
【Ａｂｓｔｒａｃｔ］Ｐａｐｅｒａｎａｌｙｚｅｓｔｈｅｂａｓｉｃｐｒｉｎｃｉｐｌｅｏｆｆｅｅｄｅｒａｕｔｏｍａｔｉｏｎｏｆｆｏｕｒｔｙｐｅｓｏｆｄｉｓｔｒｉｂｕｔｉｏｎｎｅｔｗｏｒｋａｓｍａｉｎｓｔａｔｉｏｎｃｏｎｃｅｎｔｒａｔｉｏｎｔｙｐｅ，
本义以图２～６爪例说明 “就地呕合 ’饿线自动化（选线选段）故障处ｒ过程中，ＣＢ１、ＣＢ２电站出线断路器，ＦＳ１为选线断路器，ＦＳ２、ＦＳ３为选段荷开关，Ｌｓ为在联络模式下的选段债简开关、
【关键词】配电网；馈线自动化：原理；故障

配电网馈线系统保护原理及分析馈线原理

《配电网馈线系统保护原理及分析|馈线原理》摘要：引言配电动化技术是城乡配电改造建设重要技术配电动化包括馈线动化和配电管理系统通信技术是配电动化关键，3基馈线动化馈线保护配电动化包括馈线动化和配电管理系统其馈线动化实现对馈线信息采集和控制也实现了馈线保护，馈线保护发展趋势目前配电动化馈线动化较地实现了馈线保护功能引言配电动化技术是城乡配电改造建设重要技术配电动化包括馈线动化和配电管理系统通信技术是配电动化关键目前我国配电动化进行了较多试由配电主、子和馈线终端构成三层结构已得到普遍认可光纤通信作主干通信方式也得到共识馈线动化实现也完全能够建立光纤通信基础上这使得馈线终端能够快速地彼通信共实现具有更高性能馈线动化功能二配电馈线保护技术现状电力系统由发电、输电和配电三部分组成发电环节保护集元件保护其主要目是确保发电厂发生电气故障将设备损失降输电保护集输电线路保护其首要目是维护电稳定配电环节保护集馈线保护上配电不存稳定问题般认馈线故障切除并不严格要是快速不配电对荷供电可靠性和供电质量要不许多配电仅是考虑线路故障对售电量影响及配电设备寿命影响尚将配电故障对电力荷(用户)面影响作配电保护目随着我国济发展电力用户用电依赖性越越强供电可靠性和供电电能质量成配电工作重而配电馈线保护主要作用也成提高供电可靠性和提高电能质量具体包括馈线故障切除、故障隔离和恢复供电具体实现方式有以下几种传统电流保护电流保护是基继电保护考虑到济原因配电馈线保护广泛采用电流保护配电线路般很短由配电不存稳定问题了确保电流保护动作选择性采用配合方式实现全线路保护常用方式有反限电流保护和三段电流保护其反限电流保护配合特性又分标准反限、非常反限、极端反限和超反限参见式()、()、(3)和()这类保护整定方便、配合灵活、价格便宜可以包含低电压闭锁或方向闭锁以提高可靠性;增加重合闸功能、低周减功能和电流接地选线功能电流保护实现配电保护前提是将整条馈线视单元当馈线故障将整条线路切并不考虑对非故障区域恢复供电这些不利提高供电可靠性另方面由依赖延实现保护选择性导致某些故障切除偏长影响设备寿命重合器方式馈线保护实现馈线分段、增加电是提高供电可靠性基础重合器保护是将馈线故障动限制区段有效方式「参考献」参见图重合器R位线路首端该馈线由、B、三分段器分四段当B区段发生故障重合器R动作切除故障、B、分段器失压动断开重合器R延重合分段器电压恢复延合闸样分段器B电压恢复延合闸当B合闸故障重合器R再次跳开当重合器二次重合分段器将再次合闸B将动闭锁分闸位置从而实现故障切除、故障隔离及对非故障段恢复供电目前我国城乡电改造仍有量重合器得到应用这种简单而有效方式能够提高供电可靠性相对传统电流保护有较优势该方案缺是故障隔离较长多次重合对相关荷有定影响3基馈线动化馈线保护配电动化包括馈线动化和配电管理系统其馈线动化实现对馈线信息采集和控制也实现了馈线保护馈线动化核心是通信以通信基础可以实现配电全局性数据采集与控制从而实现配电、配电高级应用()以地理信息系统(G)平台实现了配电设备管理、图管理而、G和体化则促使配电动化成提供配电保护与监控、配电管理全方位动化运行管理系统参见图所示系统这种馈线动化基原理如下当开关和开关发生故障(非单相接地)线路出口保护使断路器B动作将故障线路切除装设处检测到故障电流而装设开关处没有故障电流流动化系统将确认该故障发生与遥控跳开和实现故障隔离并遥控合上线路出口断路器合上络开关3完成向非故障区域恢复供电这种基通信馈线动化方案以集控制核心综合了电流保护、R遥控及重合闸多种方式能够快速切除故障几秒到几十秒实现故障隔离几十秒到几分钟实现恢复供电该方案是目前配动化主流方案能够将馈线保护集成体化配电监控系统从故障切除、故障隔离、恢复供电方面都有效地提高了供电可靠性整配电动化可以加装电能质量监测和补偿装置从而全局上实现改善电能质量控制三馈线保护发展趋势目前配电动化馈线动化较地实现了馈线保护功能但是随着配电动化技术发展及实践对配电保护目也要悄然发生变化初配电保护是以低成电流保护切除馈线故障随着对供电可靠性要提高又出现以低成重合器方式实现故障隔离、恢复供电随着配电动化实施馈线保护体现基远方通信集控制式馈线动化方式配电动化基础上配电通信得到充分重视成动化核心目前国主流通信方式是光纤通信具体分光纤环和光纤以太建立光纤通信基础上馈线保护实现由以下三部分组成)电流保护切除故障;)集式配电主或子遥控实现故障隔离;3)集式配电主或子遥控实现向非故障区域恢复供电这种实现方式实质上是动装置无选择性动作恢复供电如能够馈线故障保护动作选择性就可以提高馈线保护性能从而次性地实现故障切除与故障隔离这要馈线上多保护装置利用快速通信协动作共实现有选择性故障隔离这就是馈线系统保护基思想四馈线系统保护基原理基原理馈线系统保护实现前提条件如下)快速通信;)控制对象是断路器;3)终端是保护装置而非高压线路保护高频保护、电流差动保护都是依靠快速通信实现主保护馈线系统保护是多两装置通信基础上实现区域性保护基原理如下参见图3所示型系统该系统采用断路器作分段开关如图、B、、、、对变电手拉手线路至部分变电则对应至部分侧馈线系统保护则控制开关、B、、保护单元R至R7组成当线路故障发生B区段开关、B处将流故障电流开关处无故障电流但出现低电压系统保护将执行步骤保护起动R、R、R3分别起动;保护计算故障区段信息;3相邻保护通信;R、R3动作切除故障;5R重合如重合成功至9;6R重合故障再跳开;7R3△测得电压恢复通知R合闸;8R合闸恢复段供电至0;9R3△测得电压恢复R3重合;0故障隔离恢复供电结束故障区段信息定义故障区段信息如下逻辑表示保护单元测量到故障电流逻辑0表示保护单元测量到故障电流但测量到低电压当故障发生系统保护各单元向相邻保护单元交换故障区段对保护单元当身故障区段信息与收到故障区段信息异或出口跳闸了确保故障区段信息识别正确性进行逻辑判断可以增加低压闭锁及功率方向闭锁3系统保护动作速及其备保护了确保馈线保护可靠性馈线首端R处设限电流保护建议整定0秒即要馈线系统保护00完成故障隔离保护动作上系统保护能够0识别出故障区段信息并起动通信光纤通信速很快考虑到重发多帧信息相邻保护单元通信应30完成断路器动作0~00这样只要通信环节理想即可实现快速保护馈线系统保护应用前景馈线系统保护很程上沿续了高压线路纵保护基原则由配电通信条件很可能十分理想基础上实现馈线保护功能性能提高馈线系统保护利用通信实现了保护选择性将故障识别、故障隔离、重合闸、恢复故障次性完成具有以下优()快速处理故障不多次重合;()快速切除故障提高了电动机类荷电能质量;(3)直接将故障隔离故障区段不影响非故障区段;()功能完成下放到馈线保护装置无配电主、子配合四系统保护展望继电保护发展历了电磁型、晶体管型、集成电路型和微机型微机保护拥有很强计算能力也具有很强通信能力通信技术尤其是快速通信技术发展和普及也推动了继电保护发展系统保护就是基快速通信由多位不位置保护装置共构成区域行广义保护电流保护、距离保护及主设备保护都是采集就地信息利用局部电气量完成故障就地切除线路纵保护则是利用通信完成两故障信息交换进行处异地两装置协动作近年出现分布式母差保护则是利用快速通信络实现多装置快速协动作如由位广域电不变电保护装置共构成协保护则很可能将继电保护应用围提高到新层次这种协保护不仅可以改进保护配合共实现性能更理想保护而且可以演生基继电保护相角测量稳定监控协系统基继电保护高精多端故障测距以及基继电保护电力系统动态模型及动态程分析等应用领域目前输电已出现了基G动态稳定系统和分散式行波测距系统配电伴随贼配电动化开展配电馈线系统保护有可能率先得到应用五结论建立快速通信基础上系统保护是继电保护发展方向随着配电改造深入及配电动化技术发展系统保护技术可能配电率先得以应用讨论了配电馈线保护发展程提出了建立配电动化和光纤通信基础上馈线系统保护新原理这种新原理能够进步提高供电可靠性系统保护分布式功能也将提高配电动化主及子性能是种极具前途馈线动化新原理。

配电网馈线自动化技术及其应用

配电网馈线自动化技术及其应用随着社会的发展和电力需求的增长，配电网的稳定和安全变得越来越重要。

而随着科技的发展，配电网馈线自动化技术应运而生，并被广泛应用于实际生产中。

本文将从配电网馈线自动化技术的原理、特点、应用以及未来发展趋势等方面进行详细介绍。

一、配电网馈线自动化技术的原理配电网馈线自动化技术主要是通过对配电网的监测、继电保护、远动管理等方面进行自动化改造，以实现对配电网的智能化控制和管理。

其原理主要包括对配电网各环节的监测和控制，确保配电网各个环节的安全运行。

配电网馈线自动化技术的原理可以简单概括为：通过监测系统对配电网的工作状态进行实时监测，当出现故障或异常情况时，通过自动化系统进行快速处置，保证配电网的安全稳定运行。

1.智能化管理：配电网馈线自动化技术采用先进的监测系统和自动化设备，能够实现对配电网各个环节的实时监测和智能化管理，大大提高了配电网的运行效率和稳定性。

2.快速响应：配电网馈线自动化技术能够实现对配电网故障的快速识别和处理，大大缩短了故障处理时间，提高了配电网的可靠性和稳定性。

3.灵活性：配电网馈线自动化技术可以根据不同的配电网需求进行灵活配置，适应不同类型的配电网和不同工作环境的需求。

4.节能环保：配电网馈线自动化技术能够提高配电网的运行效率，减少能源消耗，从而达到节能环保的效果。

随着科技的不断发展和配电网的不断完善，配电网馈线自动化技术也在不断创新和发展。

未来，配电网馈线自动化技术的发展趋势主要表现在以下几个方面：1. 人工智能技术的应用：未来，随着人工智能技术的发展，配电网馈线自动化技术将更加智能化，能够实现对配电网的智能化管理和控制。

3. 全面覆盖：未来，随着配电网馈线自动化技术的不断完善，将实现对配电网的全面覆盖，提高了配电网的整体运行效率和安全稳定性。

随着配电网馈线自动化技术的不断创新和发展，将为配电网的安全稳定运行提供更强有力的保障，有利于推动配电网的智能化管理和控制，提高配电网的整体运行效率和可靠性。

网络式保护馈线自动化技术原理及应用

不依赖于通信——就地分布式自动化方案
ES1
CB1
S1
S2
F S3
ES2
S4
CB2
PT
PT PT
PT PT
PT PT
PT
终端
终端
终端
终端
➢ CB1、S1、S2感受到故障电流， S1速断保护跳闸，CB1延时保护； ➢ S2、S3失电延时分闸； ➢ S1重合闸，重合成功短时闭锁保护； ➢ S2得电延时合闸，合到故障快速分闸并闭锁； ➢ S3检测到残压脉冲，保持分闸并闭锁； ➢ S4单侧失压延时合闸，转移供电。
➢ S1启动“速断保护”功能或者“过流保护”功能；分闸； ➢ S2启动“速断保护”功能或者“过流保护”功能；分闸；
网络式保护+就地智能=网络式保护的容错方案
考虑到配电系统的通信网络容易受到外力破坏，而导致通信异常。本方案针对上述情况，设计了一整套容错方案，当系统中任何节点或装置对外的通信通道丧失或异常后，自动启动容错方案，通过容错方案的一些列功能的自动启动执行，确保故障区段最终能够被有效隔离，联络开关自动转移供电。容错方案将使用到以下一些列功能：
馈线自动化建设模式
2、就地型
通过时序配合，不依赖于配电主站、配电终端控制，隔离故障。恢复非故障区域供电。
馈线自动化建设模式
3、分布式——网络式保护
通过配电终端之间的相互通信和馈线保护配合，不依赖于配电主站控制，判断故障区域、隔离故障，恢复非故障区域供电，并上报处理过程及结果。
网络式保护：保护快速性和选择性的完美统一
对于边界电源开关而言，电源侧失压后，自动延时分闸，这样可以保证故障发生在变电站出口时，故障区段能够被自动隔离。 ➢ “检闭锁单侧失压延时合闸”功能：

配电网馈线自动化技术及其应用

配电网馈线自动化技术及其应用随着社会经济的快速发展和城市化进程的加快，对电力供应的需求越来越大。

传统的电力配网往往存在着很多问题，如配电网故障率高、供电可靠性低、故障定位时间长等。

为了解决传统电网存在的问题，提高供电可靠性和维护效率，配电网馈线自动化技术应运而生。

本文将从配电网馈线自动化技术的基本原理、应用现状和发展趋势等方面进行探讨。

一、配电网馈线自动化技术的基本原理配电网馈线自动化技术是指通过先进的通信、计算机、自动控制等技术手段，实现对配电网馈线设备的监测、控制、故障定位和恢复等操作，从而提高配电网的供电可靠性和投资效益。

1.监测和控制功能馈线自动化系统通过安装传感器和智能设备，实时监测馈线设备的运行状态和电气参数。

一旦发现异常情况，系统即可自动进行相应控制操作，例如切换负载、故障分段隔离、跳闸刀闸等，保证配电网的正常运行。

2.故障定位和恢复功能当馈线设备发生故障时，自动化系统可以通过故障信号定位、智能分析等手段，快速准确地确定故障位置，并自动进行分段隔离和恢复操作，缩短供电中断时间，提高供电可靠性。

3.智能控制和运维管理馈线自动化系统可以通过先进的计算机和通信技术，实现对配电网设备的智能控制和运维管理，提高管理效率和节约运行成本。

目前，我国城市配电网馈线自动化技术已经得到了广泛应用，取得了明显的效果。

主要体现在以下几个方面：1.设备智能化配电网馈线自动化技术通过引入智能终端设备和传感器，实现对配电设备的实时监测和数据采集，为运维管理提供了有效的数据支持。

2. 运行效率提升通过自动化系统的监控和控制功能，可以降低人工巡检频率，减少了运维成本，提高了运行效率。

3. 供电可靠性提高馈线自动化技术可以实现快速准确的故障定位和恢复，缩短了供电中断时间，提高了供电可靠性。

4. 运维管理智能化通过自动化系统的智能控制和运维管理功能，提高了运维管理的智能化水平，减轻了运维管理人员的工作负担。

5.经济效益突出自动化系统的应用大大提高了供电可靠性，减少了停电损失，增加了经济效益。

配电网馈线体系维护原理及剖析

配电网馈线体系维护原理及剖析配电主动化技能是效劳于城乡配电网改造发明的首要技能，配电主动化包含馈线主动化和配电处理体系，通讯技能是配电主动化的要害。

如今，中国配电主动化进行了较多试点，由配电主站、子站和馈线终端构成的三层构造已得到广泛认可，光纤通讯作为骨干网的通讯办法也得到一同。

馈线主动化的结束也彻底能够树立在光纤通讯的根底上，这使得馈线终端能够活络地互相通讯，一同结束具有更高功用的馈线主动化功用。

二．配电网馈线维护的技能现状电力体系由发电、输电和配电三有些构成。

发电环节的维护会集在元件维护，其首要意图是确保发电厂发作电气缺陷时将设备的扔掉降为最小。

输电网的维护会集在输电线路的维护，其首要意图是维护电网的安稳。

配电环节的维护会集在馈线维护上，配电网不存在安稳疑问，通常以为馈线缺陷的切除并不严峻恳求是活络的。

纷歧样的配电网对负荷供电牢靠性和供电质量恳求纷歧样。

很多配电网仅是思考线路缺陷对售电量的影响及配电设备寿数的影响，没有将配电网缺陷对电力负荷（用户）的负面影响作为配电网维护的意图。

跟着中国经济的翻开，电力用户用电的依托性越来越强，供电牢靠性和供电电能质骤变成配电网的作业要害，而配电网馈线维护的首要效果也变成跋涉供电牢靠性和跋涉电能质量，详细包含馈线缺陷切除、缺陷阻隔和康复供电。

详细结束办法有以下几种：2.1传统的电流维护过电流维护是最根柢的继电维护之一。

思考到经济要素，配电网馈线维护广泛选用电流维护。

配电线路通常很短，由于配电网不存在安稳疑问，为了确保电流维护动作的挑选性，选用时刻协作的办法结束全线路的维护。

常用的办法有反时限电流维护和三段电流维护，其间反时限电流维护的时刻协作特性又分为规范反时限、十分反时限、极点反时限和超反时限，拜见式（1）、（2）、（3）和（4）。

这类维护整定便当、协作活络、报价廉价，一同能够包含低电压闭锁或方向闭锁，早年进牢靠性；添加重合闸功用、低周减载功用和小电流接地选线功用。

配电网馈线系统保护原理及分析

配电网馈线系统保护原理及分析一引言配电自动化技术是服务于城乡配电网改造建设的重要技术，配电自动化包括馈线自动化和配电管理系统，通信技术是配电自动化的关键。

目前，我国配电自动化进行了较多试点，由配电主站、子站和馈线终端构成的三层结构已得到普遍认可，光纤通信作为主干网的通信方式也得到共识。

馈线自动化的实现也完全能够建立在光纤通信的基础上，这使得馈线终端能够快速地彼此通信，共同实现具有更高性能的馈线自动化功能。

二．配电网馈线保护的技术现状电力系统由发电、输电和配电三部分组成。

发电环节的保护集中在元件保护，其主要目的是确保发电厂发生电气故障时将设备的损失降为最小。

输电网的保护集中在输电线路的保护，其首要目的是维护电网的稳定。

配电环节的保护集中在馈线保护上，配电网不存在稳定问题，一般认为馈线故障的切除并不严格要求是快速的。

不同的配电网对负荷供电可靠性和供电质量要求不同。

许多配电网仅是考虑线路故障对售电量的影响及配电设备寿命的影响，尚未将配电网故障对电力负荷（用户）的负面影响作为配电网保护的目的。

随着我国经济的发展，电力用户用电的依赖性越来越强，供电可靠性和供电电能质量成为配电网的工作重点，而配电网馈线保护的主要作用也成为提高供电可靠性和提高电能质量，具体包括馈线故障切除、故障隔离和恢复供电。

具体实现方式有以下几种：2.1 传统的电流保护过电流保护是最基本的继电保护之一。

考虑到经济原因，配电网馈线保护广泛采用电流保护。

配电线路一般很短，由于配电网不存在稳定问题，为了确保电流保护动作的选择性，采用时间配合的方式实现全线路的保护。

常用的方式有反时限电流保护和三段电流保护，其中反时限电流保护的时间配合特性又分为标准反时限、非常反时限、极端反时限和超反时限，参见式（1）、（2）、（3）和（4）。

这类保护整定方便、配合灵活、价格便宜，同时可以包含低电压闭锁或方向闭锁，以提高可靠性；增加重合闸功能、低周减载功能和小电流接地选线功能。

配电网馈线组自动化技术及其应用分析

配电网馈线组自动化技术及其应用分析引言随着社会的不断发展，电力需求量不断增加，配电网的安全可靠运行变得尤为重要。

而馈线组是配电网的重要组成部分，其自动化技术的应用对于提高配电网的可靠性、安全性和经济性具有重要意义。

本文将对配电网馈线组自动化技术进行分析，并探讨其在实际应用中的优势和挑战。

一、馈线组自动化技术的概念和原理1.1 概念馈线组自动化技术是指利用先进的电气设备、智能控制系统和现代通信技术，对配电网的馈线组进行自动监测、控制和调度，以提高其运行效率、可靠性和安全性的一种技术手段。

1.2 原理馈线组自动化技术主要包括以下几个方面的内容：（1）监测技术：通过智能仪表和传感器等设备对馈线组的电压、电流、功率等参数进行实时监测，获取配电网的运行状态信息。

（2）控制技术：通过智能控制器对馈线组进行实时控制，实现供电装置的远程操作或自动控制。

（3）保护技术：通过保护装置对馈线组进行实时保护，当出现故障时能够立即切除故障部分，保障配电网的安全运行。

（4）通信技术：通过现代通信技术实现馈线组之间、以及馈线组与配电网调度中心之间的信息传输和数据交换，实现远程监控和调度。

二、馈线组自动化技术的应用优势2.1 提高运行效率馈线组自动化技术能够实现对配电网的实时监测、控制和调度，能够及时发现和处理故障，提高配电网的运行效率，降低故障处理时间，减少停电损失。

2.2 提高供电质量通过馈线组自动化技术，能够实现对电压、频率等供电质量参数的实时监测和调节，提高供电质量，降低谐波、电压波动等问题，保障用户电力设备的安全运行。

2.3 提高系统可靠性通过自动化技术实现馈线组的远程监测和控制，可以减少人为因素对系统的影响，提高系统的可靠性和稳定性，确保配电网的安全运行。

2.4 降低管理成本自动化技术的应用可以减少人力资源的投入，降低管理成本，提高管理效率，降低运行维护成本，实现电网的智能运行与管理。

三、馈线组自动化技术的应用挑战3.1 技术成熟度目前，我国配电网自动化技术仍处于发展的初期阶段，各种技术标准和设备规格尚未统一，技术成熟度还有待提高。

《配电网馈线自动化》PPT课件

对运维数据进行深入分析，发现潜在问题，提出优化建议，提升系统性能和运维效率。
配电网馈线自动化的故障处理
故障检测与定位
故障隔离与非故障区域恢复供电
利用馈线自动化系统的遥测、遥信等功能，实时监测配电网运行状态，及时发现并定位故障点。
通过遥控功能，对故障区域进行隔离，并自动恢复非故障区域的供电，缩小停电范围，提高供电可靠性。
3
基于人工智能的供电恢复技术利用机器学习、深度学习等算法对历史供电恢复数据进行训练，实现供电恢复的智能决策。
通信技术
有线通信技术利用光纤、电缆等有线传输媒介实现配电网馈线自动化系统的通信需求，具有传输速度快、稳定性好的特点。
无线通信技术利用无线传输媒介如微波、无线电等实现配电网馈线自动化系统的通信需求，具有灵活性强、成本低廉的优势。
域的远程隔离。
基于智能开关的隔离技术
03
利用智能开关设备对故障电流进行快速切断，实现故障区域的
自动隔离。
供电恢复技术
1 2
基于优化算法的供电恢复技术利用优化算法对配电网进行重构，寻找最优的供电恢复方案。
基于多代理系统的供电恢复技术利用多代理系统对配电网进行分布式控制和管理，实现供电恢复的快速响应和协同优化。
故障信息记录与分析
故障处理评估与反馈
记录故障发生时间、地点、类型等信息，并对故障原因进行深入分析，提出改进措施，防止类似故障再次发生。
对故障处理过程进行全面评估，总结经验教训，优化故障处理流程和方法，提高故障处理效率和质量。
05 配电网馈线自动化的应用与效益
配电网馈线自动化的应用场景
城市配电网
行波定位技术
基于人工智能的定位技术
利用机器学习、深度学习等算法对历史故障数据进行训练，实现故障的智能定位。

配电网馈线自动化技术分析

配电网馈线自动化技术分析配电网馈线自动化技术是指通过采用现代化的通信、计算机技术和自控技术，对配电网中的馈线进行智能化控制，实现对配电网的自动监测、自动调节、自动保护等功能。

馈线自动化技术可以大大提高配电网的运行效率、降低故障发生率、提升供电质量和稳定性，同时也可以提高配电系统的安全性和可靠性。

馈线自动化技术的核心是智能型馈线开关控制器。

智能型馈线开关控制器是一种集数据采集、信号处理、控制计算和通信传输于一体的装置，可以实现对馈线运行状态的监测、数据处理、控制决策和命令输出等功能。

智能型馈线开关控制器具有高可靠性、点多面广、效率高等优点，是配电网馈线自动化技术的重要组成部分。

配电网馈线自动化技术包括馈线状态监测、故障自动定位、线路重新连接、负荷均衡等多个方面。

馈线状态监测是指通过对馈线电压、电流、功率因数等参数进行在线监测，实时反映馈线运行状态，发现异常状况，及时报警。

故障自动定位是指当馈线发生故障时，自动切换到备用电源或环网电源，同时自动定位故障位置，缩短故障修复时间。

线路重新连接是指当故障得到修复后，自动恢复馈线供电，并在保证供电稳定的前提下，将其他受影响的馈线重新连接上来，提高供电可靠性与连续性。

负荷均衡则是指通过对馈线负荷进行动态平衡控制，保证馈线负荷分布均衡、合理，避免局部过载，提高馈线安全性和稳定性。

馈线自动化技术的实际应用中存在一些挑战，如技术成本高、硬件设计和编程复杂、系统集成和调试难度大等问题。

针对这些挑战，需要配电企业加大投入，提高研发和生产效率，加速馈线自动化技术的推广和应用。

同时，需要提高技术人员的专业素养和技术水平，加强人才培养和引进，为馈线自动化技术的发展提供有力的人才支持。

总之，配电网馈线自动化技术是配电网智能化升级的重要手段，是实现配电网自动化运行的必要步骤。

未来，随着科技的不断发展和应用的广泛推广，配电网馈线自动化技术将会更加成熟和完善，为配电企业提供更加安全、可靠、高效的配电服务。

配电网馈线组自动化技术及其应用分析

配电网馈线组自动化技术及其应用分析随着电力系统的不断发展和城市化进程的加快，人们对电力供应质量和可靠性的要求越来越高。

在此背景下，配电网自动化技术应运而生，成为保障电力系统运行安全、提高供电质量的重要手段之一。

配电网馈线组自动化技术作为其重要组成部分，对提高配电网的运行效率、可靠性和经济性具有重要意义。

本文将围绕配电网馈线组自动化技术及其应用进行分析。

一、配电网馈线组自动化技术的概念及原理馈线组自动化技术是指在配电网中，对馈线组进行监测、控制和保护的自动化系统。

其主要包括远动检测、远动控制和远动保护等功能，通过智能终端设备和通信网络实现对馈线组的实时监测和远程控制，提高了配电网的运行效率和可靠性。

配电网馈线组自动化技术依托智能终端设备，对馈线组的各种参数进行实时监测和数据采集，包括电压、电流、功率因数、频率等。

然后，利用通信网络将监测数据传输至监控中心，实时反映馈线组的运行状态。

根据监测数据，通过远程控制设备对馈线组进行调控，保障配电网的稳定运行。

2.1 配电网馈线组自动化技术在供电企业中的应用在供电企业中，配电网馈线组自动化技术被广泛应用于各个配电环节，包括配电变压器、高压开关柜、配电线路等，通过实施远动检测、远动控制和远动保护等功能，提高了配电网的智能化水平，减少了人为操作的影响，提高了供电可靠性。

在新能源并网配电网中，配电网馈线组自动化技术通过对新能源发电系统进行监测和调控，实现了新能源与传统能源的协调运行，提高了新能源发电系统的可靠性和经济性，为新能源发展提供了可靠的配电保障。

随着人工智能、大数据和云计算等新技术的不断发展，配电网馈线组自动化技术将更加智能化，智能设备将能够更好地理解运行环境和用户需求，实现更加精准的监测和控制。

随着物联网和5G技术的快速发展，配电网馈线组自动化技术将更加信息化，实现设备之间的实时互联互通，提高了信息传输的速度和精准度。

配电网馈线组自动化技术将更加注重节能减排和环保，推动新能源的应用和发展，实现能源的绿色可持续利用，为环保事业做出更大贡献。

配电网馈线自动化技术分析

配电网馈线自动化技术分析配电网馈线自动化技术是指利用现代通信、计算机和控制技术对配电网进行自动化管理和控制的技术。

配电网馈线自动化技术的核心是实现对配电网馈线的远程监测、故障检测、设备自动化控制和优化运行等功能，以提高配电网的可靠性、经济性和安全性。

配电网馈线自动化技术的主要内容包括以下几个方面：1. 远程监测：通过安装传感器和装置，对馈线上各个设备的状态进行监测和采集。

常用的监测参数包括电流、电压、功率、功率因数等，监测数据可以通过通信网络传输到监控中心进行实时监控和数据分析。

2. 故障检测：配电网馈线上常常会发生短路、断路等故障，传统的检修方法需要人工巡视和查询，耗时耗力且效率低下。

配电网馈线自动化技术可以通过故障传感器和故障诊断装置实时检测故障，并通过通信网络及时报警和定位故障点，提高故障诊断的速度和准确性。

3. 设备自动化控制：配电网馈线上的设备包括开关、变压器、电容器等，可以通过控制装置实现远程自动控制。

通过设备自动化控制，可以实现对配电网的远程开关操作、电压调节、电容补偿等功能，提高设备的运行效率和可靠性。

4. 优化运行：配电网在运行过程中，常常会出现电压不平衡、负荷不均衡等问题，导致电能损失和设备过载。

配电网馈线自动化技术可以通过数据分析和优化算法，对配电网的运行状态进行评估和优化，实现电能损失的降低和负荷均衡。

1. 配电网的远程监控和管理：通过远程监控和管理系统，实现对配电网馈线的实时监测、故障诊断和设备维护等功能，提高管理效率和运行可靠性。

3. 配电网的智能调度：根据负荷情况和能源需求，通过远程控制装置对配电网的开关和设备进行自动化调度，实现电能的有效分配和利用，提高能源利用效率。

配电网馈线自动化技术的发展趋势是结合大数据、人工智能和物联网等新兴技术，实现智能化和自适应控制，进一步提高配电网的可靠性、经济性和安全性。

还需要加强对配电网的安全保护，防止黑客攻击和网络安全风险。

配电网馈线自动化技术及其应用

配电网馈线自动化技术及其应用随着社会的不断发展和人们对电力需求的增加，配电网的可靠性和安全性越来越受到人们的关注。

而配电网馈线自动化技术的引入，为提高配电网运行的可靠性和安全性提供了有力的保障。

本文将介绍馈线自动化技术的相关概念、技术原理以及在实际应用中的优势和作用。

一、馈线自动化技术的概念馈线自动化技术是指通过先进的电力自动化装置和系统，对配电网的馈线进行检测、控制和保护，以实现对配电网运行状态的实时监测和调控。

其基本原理是利用先进的电力自动化装置和远程通信技术，对配电网的故障信息、负荷信息等进行采集和处理，从而实现对配电网的远程监控和智能化运行。

1. 智能检测：馈线自动化系统利用智能感知技术对配电网的运行状态进行实时监测和检测，能够快速准确地发现电网的故障、负荷异常等情况，为故障处理和运行调度提供准确的信息支持。

2. 远程通信：配电网馈线自动化系统通过远程通信技术，可以实现对配电网的远程监控和远程操作，无需人工现场操作，可以大大提高工作效率和安全性。

3. 智能控制：配电网馈线自动化系统可以通过智能控制装置对电网的开关、负荷等进行自动控制，实现对配电网的智能化运行和自动化调度。

1. 实时监测：配电网馈线自动化系统可以实现对配电网运行状态的实时监测和实时数据采集，为配电网的运行管理提供准确的数据支持。

3. 故障处理：配电网馈线自动化系统可以快速准确地发现和定位电网的故障信息，为故障处理提供及时的支持，快速恢复电网的供电能力。

1. 提高配电网的可靠性和安全性：配电网馈线自动化技术的引入，可以实现对配电网的智能化运行和实时监控，大大提高了配电网的可靠性和安全性。

3. 降低电网的运行成本：配电网馈线自动化技术可以实现对电网的智能化调度和控制，优化了电网的运行方式，降低了电网的运行成本。

5. 提升电网的智能化水平：配电网馈线自动化技术的引入，使得配电网的运行更加智能化，能够自动完成很多工作任务，提升了电网的智能化水平。

配电网馈线自动化技术分析

配电网馈线自动化技术分析配电网是电力系统的一个重要组成部分，它将高压输电的电能通过馈线分布到各个用电点，为城市、工业、农业等各个领域提供电力服务。

馈线自动化技术是一项重要的电力自动化技术，在保障电力供应质量、提高供电可靠性等方面发挥了重要作用。

本文将从馈线自动化技术的原理和应用两个方面进行具体分析。

一、馈线自动化技术的原理馈线自动化技术的实现原理是通过自动化控制和监测设备对馈线运行状况进行监测、分析和控制。

馈线自动化技术涉及的具体装置有：1.监测装置：包括电压、电流、功率、电能等量测装置，用于实时监测馈线运行参数。

2.保护装置：主要包括过电流、过负荷、短路等装置，用于及时切断故障电路，保护设备和人身安全。

3.控制装置：主要包括断路器、隔离开关、接地开关等装置，用于实现馈线的控制和切换。

4.通信装置：包括通讯网络、遥控和遥信等装置，用于馈线与调度中心的信息交换和控制。

以上装置通过配合使用，可以实现对馈线的自动化控制和监测，为运行管理人员提供实时运行参数、故障状态等信息，实现对馈线运行的有效管理和控制。

馈线自动化技术在现代配电网的运行中得到广泛应用，主要体现在以下几个方面：1.故障检测和定位配电网馈线故障是影响供电可靠性的重要因素，对于故障的及时检测和定位是提高供电可靠性的关键措施。

馈线自动化技术可以利用过电流、过负荷等保护装置实现故障检测，同时利用通讯装置和配电网监测中心的信息交换，实现对故障位置的快速定位，为故障处理提供便利。

2.供电质量控制现代城市的电力需求不仅关注电量的充足，还要求电力供应的质量，如电压、频率等参数应控制在一定范围内，以保证各类电气设备的正常运行。

馈线自动化技术可以通过电压、频率等量测装置对馈线运行参数进行实时监测和控制，保障电力供应质量。

3.馈线控制和管理配电网馈线的开关控制和切换是馈线自动化技术的关键应用领域，它可以通过隔离开关、接地开关等控制装置实现馈线的各种操作控制，如切换、投切等操作。

配电网馈线系统保护原理及分析

配电网馈线系统保护原理及分析摘要：随着城市建设的道路上，输配电发挥了不可替代的作用，在改善城乡配电网的改造建设上实现了自动化，主要包括馈线自动化和配电管理的系统。

我国的配电网自动化技术发展迅速，主要由配电主站，配电子站、配电馈线终端构成了三层结构，并且在发展中逐渐获得认可，本文就对馈线系统保护的原理进行详细的分析。

关键词：配电网馈线系统保护远离措施前言：馈线自动化技术的实现是需要建立在光纤通信的基础上的达到快速通信的目的，最终实现更高性能的馈线自动化功能，改进配电玩馈线系统保护的目的。

1.配电网馈线保护的技术现状电力系统是由发电、配电、输电三部分组成，每一部分的保护程序不同，发电注重的是元件保护，输电注重的线路的保护，而配电网的馈线保护则主要针对的是馈线的保护，馈线的故障排除对及时性要求不高。

随着我国经济的进步，时代的发展，电力用户用电的依赖性正在逐渐提高，为用户提供安全电，可靠电成为了电力系统的工作核心，馈线保护保护切除故障，隔离故障，恢复系统的供电目前我国的配电保护技术发展迅速，主要分为以下几种方式：第一，传统的电流保护措施，相对来说，其较为经济可靠，方便、可靠、灵活，但是其在保护的措施上存在着整体性，忽略了无故障区域的供电，降低了经济、合理性；同时，由于依赖时间延时实现保护的选择性，导致某些故障的切除时间偏长，影响设备寿命。

第二，重合器方式的馈线保护，实现馈线的分段保护，增加电源点是确保电力系统安全的基础，重合器保护是将馈线故障限制在一个区域内的技术，其原理是将故障区与非故障区分开，恢复非故障区的供电，迅速对故障予以排除，实现整体的供电。

这一方法简单、有效，但是其在隔离的时候所需时间较长，多次重合会对相关的负荷产生一定的影响。

第三，基于馈线自动化的馈线保护，这是科学技术发展的产物，配电自动化包括馈线自动化和配电管理系统，其中馈线自动化实现对馈线信息的采集和控制，同时也实现了馈线保护。

这是目前得到认可并且迅速普及的新型技术，在整个电网的自动化中，其弥补了传统方式的不足，充分结合现代技术进行电量的控制，从整体上改善了馈线自动化的保护。

配电网馈线自动化系统分析及技术实施要点探析

配电网馈线自动化系统分析及技术实施要点探析摘要：配电网馈线自动化系统在实际的应用中，可以对多种不同的技术故障进行解决，通过自动化系统分析的方式，有利于明确技术实施要点。

本文首先对配电网馈线自动化系统的应用模式进行了分析；其次，探究了配电网馈线自动化系统的主要作用；最后，总结了智能分布式自动化亏吓你保护技术的实施要点，希望能为该领域关注者提供有益参考。

关键词：配电网；电压；馈线自动化；外网电缆引言：我国现代化经济建设进程中，国内电力系统的优化建设，尤其是配电网馈线自动化系统等方面的技术应用，也得到了充分创新与发展。

在现代化的电网规划管理过程中，配电网馈线自动化系统的应用范围也在逐步扩大。

因此，如何将现代化的管理技术与配电网馈线自动化系统有机地融合起来，进一步明确配电网馈线自动化系统的保护技术实施要点，成为了相关领域工作人员的工作重点。

一、配电网馈线自动化系统应用模式（一）无通信馈线自动化配电网馈线自动化系统主要的作用是实现配电自动化，作为实现该项目标的基础，配电网馈线自动化系统技术在实际的应用中，能够充分地提高供电的可靠性。

无通信馈线自动化模式通常也被称为控制馈线自动化模式。

此种模式被表达为重合器-分段器配合型FA，也可以被简称为A型FA。

此种管理模式下，主要是根据就地电压和电流的基本情况，从变电站的出口重合器和断路器的位置，以及线路自动分段器中进行故障判断，以此为基础还可以完成相应的隔离操作与系统恢复。

在对整个系统线路处理中，无须通信的子站和主站系统参与其中就可以进一步完成电压、电流以及电压电流控制型的分化管理。

将完成分化管理的电压、电流与电压电流控制类型，可以简单地表达为A-V、A-I与A-VI型[1]。

（二）有无通信自动化有无通信馈线自动化模式还可以进一步被细化分为以下几种模式：第一种为集中控制模式，也可以被简称为B型FA模式。

此种模式主要是对主站和子站的通信系统进行操作，实现FTU各馈线终端中的故障信息检测。
