冲床车间噪声治理措施Noise control measures of punching machine workshop

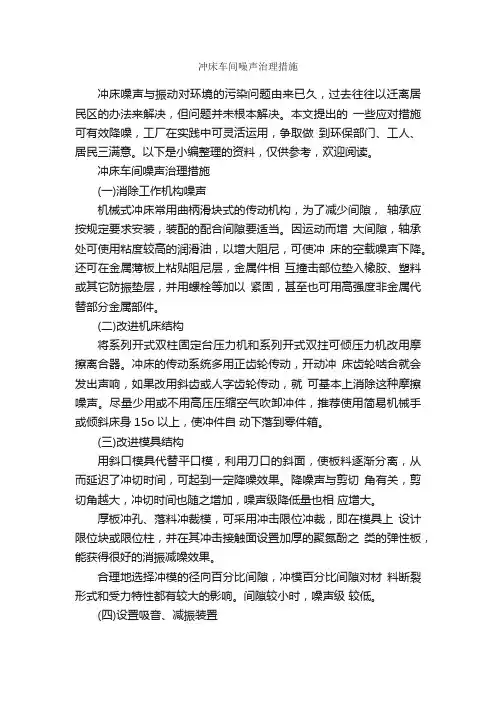

冲床车间噪声治理措施

冲床车间噪声治理措施

(一)消除工作机构噪声

机械式冲床常用曲柄滑块式的传动机构，为了减少间隙，轴承应按规定要求安装，装配的配合间隙要适当。因运动而增大间隙，轴承处可使用粘度较高的润滑油，以增大阻尼，可使冲床的空载噪声下降。还可在金属薄板上粘贴阻尼层，金属件相互撞击部位垫入橡胶、塑料或其它防振垫层，并用螺栓等加以紧固，甚至也可用高强度非金属代替部分金属部件。

(二)改进机床结构

将系列开式双柱固定台压力机和系列开式双拄可倾压力机改用摩擦离合器。冲床的传动系统多用正齿轮传动，开动冲床齿轮啮合就会发出声响，如果改用斜齿或人字齿轮传动，就可基本上消除这种摩擦噪声。尽量少用或不用高压压缩空气吹卸冲件，推荐使用简易机械手或倾斜床身15o以上，使冲件自动下落到零件箱。

(三)改进模具结构

用斜口模具代替平口模，利用刀口的斜面，使板料逐渐分离，从而延迟了冲切时间，可起到一定降噪效果。降噪声与剪切角有关，剪切角越大，冲切时间

也随之增加，噪声级降低量也相应增大。

厚板冲孔、落料冲裁模，可采用冲击限位冲裁，即在模具上设计限位块或限位柱，并在其冲击接触面设置加厚的聚氮酚之类的弹性板，能获得很好的消振减噪效果。

合理地选择冲模的径向百分比间隙，冲模百分比间隙对材料断裂形式和受力特性都有较大的影响。间隙较小时，噪声级较低。

(四)设置吸音、减振装置

把冲床的飞轮及其传动系统加罩壳封闭起来，能显著降低传动部分的噪声。对于功率大、噪声高的电动机还应配置局部隔声罩或封闭式隔声罩。在冲床滑块下部或模具工作区外侧，装活动防护栅或隔音罩。如果在模具外装上隔音罩，罩内壁再贴上吸声材料，消减噪声效果更为显著。可以在冲压车间冲床机群的上方屋架下弦吊吸音板，建吸音天棚和吸音墙，还可使用活动吸音屏。安装冲床时，在装地脚螺钉部位安放减震垫。模具内可装置缓冲器，如橡胶类、金属弹簧、空气弹簧、液压缓冲器等，其中以液压效果为佳。

(五)合理布置厂房

一般冲压车间的冲床多采用机群式布置，除专用件冲压生产线、多机联动自动线外，经常将冲床按吨位分组成群排列。为了消减噪声，便于作业，按吨位分组的每组冲床数应不超过5 台，组与组之间至少空一排机床位置作为缓冲地带，平常可为零件箱的堆场。中小型机械压力机，前后间距不少于1～1.5m，左右间距应平均大于1m。每台冲床占有车间有效生产面积12—15m敬为适宜。

(六)噪声的个人防护

用防护药棉、防声棉、橡胶耳塞、塑料耳塞把耳朵塞上，防止或消减噪声

对人体听觉的危害。还可佩戴防声耳罩，可以把整个耳轮和外耳道全部罩盖上，不仅隔声效果好，而且没有异常感觉。如果把耳塞与耳罩组合使用，其隔音效果更佳。除以上提出的措施外还可调整生产组织形式，以缩短工人在大噪声场的暴露时间。如每个工作日调换几次工位或每两小时加一次工间休息，使听觉松弛与恢复，以减少噪声的危害。

冲压噪声的来源分析

空载噪声

1.电动机噪声。做为动力源，电机工作时产生的噪声包括电机绕组的电磁噪声、空气动力噪声及机械噪声。电机噪声的声压级与电机的功率、转速等有关。电机的电磁噪声，主要是由交变电磁场相互作用激发转子和定子振动产生的。电磁噪声一般为高频噪声。电机的空气动力噪声主要是冷却风扇噪声，对于相当多的电机，冷却风扇噪声是主要噪声源。机械噪声主要包括一些旋转运动部件的非平衡力激发产生的噪声和一些零部件振动时产生的噪声。

2.工作机构间隙噪声。冲床的曲柄连杆滑块机构共有三对摩擦副：曲轴轴颈与曲轴瓦;曲柄颈与连杆大头轴瓦;连杆小头(球头)与滑块球头座。由于制造和装配误差以及工作需要，它们之间不可避免存在间隙。它们之间彼此的移动，从自由移动过渡到接触移动时，必然要带来强烈的撞击，这种噪声频带宽，高频部分强。间隙越大，噪声越高。另外，间隙一定时，滑块行程次数越高，噪声比例升高。

3.离合器噪声。当离合器结合时，不少冲床都会发生“叮当”声。这是滑块、连杆在往复运动时的惯性力和曲轴的回转质量的离心力产生碰撞发出的问断声响。影响离合器噪声因素有：离合器接合时受到的冲量的大小，在质量一定的

条件下决定于冲击速度的高低;还与接触材料本身的刚度和阻尼特性有关。离合器有刚性的和摩擦式的两种，其中转键式在中小吨位冲床上应用最广，噪声相对较高，噪声是由一系列的撞击所引发的。

引起负荷运转噪声的原因有刀具与工件或卸料板与坯料问的撞击、冲压工艺过程的扭击与冲剪。其中冲压过程的扭击与冲剪噪声最大。

1.扭击噪声。同类冲床的扭击噪声与冲压部件的板厚、硬度、几何形状、锤击速度、冲模间隙等因素有关，噪声随这些量值增大而提高。冲床工作时，冲头与板料及卸料板与坯料的碰撞冲击XX增强，随着撞击速度的增加撞击声也随之升高，如图l所示。碰撞噪声与其后发生的材料断裂声可分别测得，这一测量方法已付诸实施。在同一台冲床上，冲裁厚、硬料比冲裁薄、软料的噪声大。对于厚的延展性板料，撞击噪声与断裂声达到一样大小。

2.冲剪噪声。冲压工艺工序不同，噪声差别很大。板料冲裁要比弯曲、拉深的噪声大，而压印、压波、翻边、弯曲、拉深等成形工序的噪声较小。

下面以冲裁为例，分析冲裁噪声的产生。冲裁过程大致可分为弹性变形，塑性变形和断裂分离三个阶段。冲裁时，冲头一旦接触金属板料，冲裁力开始增加。与此同时，由于机身及其它受力构件的变形而积蓄了弹性能。当冲头进入板料约一半厚度时，冲裁力达到最大值。板材的突然断裂使冲头突然失荷，机身等积蓄的弹性能在极短时间内释放出来，将激起机身及各部件的振动，使部件间产生冲击，与此同时，滑块以相当大的速度下冲，引起滑块周围空气的压力扰动，从而辐射噪声。

除以上的分析之外，冲床的间距，包括与左右、前后冲床的间隔小于工厂设计规范标准尺寸时，冲压噪声将增大。安装冲床的密度过大，噪声将大幅度
