1KW光伏发电离网实验系统
太阳能光伏发电毕业论文
中南大学《新能源概论》期末论文学院：＿＿＿＿＿＿＿＿专业：＿＿＿＿＿＿＿＿班级：＿＿＿＿＿＿＿＿姓名：＿＿＿＿＿＿＿＿学号：＿＿＿＿＿＿＿＿摘要随着煤炭、石油和天然气等化石燃料迅速消耗，以及由此带来的能源危机与环染日益加剧，近年来世界各国都在积极寻找和开发新的、清洁、安全可靠的可再生能源。
太阳能具有取之不尽、用之不竭和清洁安全等特点，是理想的可再生能源。
20世纪70年代后，太阳能光伏发电在世界范围内受到高度重视并取得了长足进展。
太阳能光伏发电技术作为太阳能利用的一个重要组成部分，并被认为是二十一世纪最具发展潜力的一种发电方式。
太阳能光伏发电系统的研究对于缓解能源危机、减少环境污染以及减小温室效应具有重要的意义。
太阳能是最普遍的自然资源，也是取之不尽可再生资源。
为了解决边远的农牧地区、偏僻的山区、孤立等的岛屿地方人们的日常生活、生产用电的需要、改善人们的生活水平，进行了离网型（独立）家用光伏发电系统的设计。
根据当地的气象、环境状况及具体用电情况，给出了系统的设计方法及施工要求，包括控制器、蓄电池组组件、逆变器、离网型太阳能系统的设计等。
安装运行以来，系统工作稳定正常，验证了这集的合理性、正确性。
关键字:太阳能光伏发电系统；最大功率点跟踪；离网光伏发电。
1.绪论1.1 世界能源结构和发展新能源的背景自人类社会诞生以来，能源一直是人类生存和发展的重要物质基础。
随着社会的发展，能源在社会发展中的重要性越来越突出，尤其是近年来各国日益呈现出来的能源危机问题，更加明显地把能源置于社会发展的首要地位。
根据《BP世界能源统2005》的统计数据，以目前的开采速度计算，全球石油储量可供生产40多年，天然气和煤炭则分别可以供应67年和164年。
而我国的能源资源储量情况更是危机逼人，按2000年底的统计，探明可开发能源总储量约占世界总量的10.1%。
我国能源剩余可开采总储量的结构为:原煤占58.8%，原油占3.4%，天然气占1.3%，水资源占36.5%。

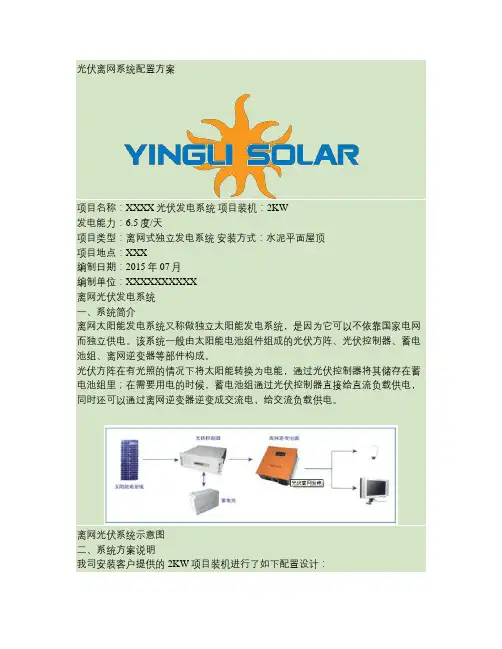

光伏离网系统配置方案概要
光伏离网系统配置方案项目名称：XXXX光伏发电系统项目装机：2KW发电能力：6.5度/天项目类型：离网式独立发电系统安装方式：水泥平面屋顶项目地点：XXX编制日期：2015年07月编制单位：XXXXXXXXXX离网光伏发电系统一、系统简介离网太阳能发电系统又称做独立太阳能发电系统，是因为它可以不依靠国家电网而独立供电。
该系统一般由太阳能电池组件组成的光伏方阵、光伏控制器、蓄电池组、离网逆变器等部件构成。
光伏方阵在有光照的情况下将太阳能转换为电能，通过光伏控制器将其储存在蓄电池组里；在需要用电的时候，蓄电池组通过光伏控制器直接给直流负载供电，同时还可以通过离网逆变器逆变成交流电，给交流负载供电。
离网光伏系统示意图二、系统方案说明我司安装客户提供的2KW项目装机进行了如下配置设计：2KW离网光伏系统主要包括8块英利自产250W高效太阳能多晶硅电池组件、2KW离网逆变控制一体机、蓄电池组、光伏支架、电缆等部件组成。
2KW14.5KWH，由于蓄电池放电深度限制，充满的蓄电池可以使用的电量为三、系统应用范围离网太阳能发电系统因其独立供电的特性被广泛应用于偏远山区、无电区、海岛、通讯基站等场所。
一）户用太阳能电源：（1）小型电源100W-10kW不等，用于边远无电地区如高原、海岛、牧区、边防哨所等军民生活用电，如照明、电视、收录机等；（2）1-15KW家庭屋顶发电系统。
二）交通领域如航标灯、交通/铁路信号灯、交通警示/标志灯、宇翔路灯、高空障碍灯、高速公路/铁路无线电话亭、无人值守道班供电等。
三）通讯/通信领域：太阳能无人值守微波中继站、光缆维护站、广播/通讯/寻呼电源系统；农村载波电话光伏系统、小型通信机、士兵GPS供电等。
四、离网光伏报价表1、报价含到XXX的物流运费，送货上门；2、太阳能电池板面积约15平米（2KW）4、太阳能系统因季节不同会有出入，上述计量根据美国NASA网过去22年气象平均测出的平均峰值日照确定，为平均值；5、逆变器输出单相220V50Hz,可负载普通家用电器；6、支架为热镀锌刚支架，适合平面屋顶或者瓦屋顶安装；7、订购之前需确定具体屋顶类型，以便我们安排对应的支架；8、系统配置可以根据需要做调整。
离网型光伏发电系统设计方案
离网型光伏发电系统设计方案
一、系统基本原理离网型光伏发电系统广泛应用于偏僻山区、无电区、海岛、通讯基站和路灯等应用场所。
系统一般由太阳电池组件组成的光伏方阵、太阳能充放电控制器、蓄电池组、离网型逆变器、直流负载和交流负载等构成。
光伏方阵在有光照的情况下将太阳能转换为电能，通过太阳能充放电控制器给负载供电，同时给蓄电池组充电；在无光照时，通过太阳能充放电控制器由蓄电池组给直流负载供电，同时蓄电池还要直接给独立逆变器供电，通过独立逆变器逆变成交流电，给交流负载供电。
图1 离网型光伏发电系统示意图
(1)太阳电池组件
太阳电池组件是太阳能供电系统中的主要部分，也是太阳能供电系统中价值最高的部件，其作用是将太阳的辐射能量转换为直流电能；
(2)太阳能充放电控制器
也称光伏控制器，其作用是对太阳能电池组件所发的电能进行调节和控制，最大限度地对蓄电池进行充电，并对蓄电池起到过充电保护、过放电保护的作用。
在温差较大的地方，光伏控制器应具备温度补偿的功能。
(3)蓄电池组
其主要任务是贮能，以便在夜间或阴雨天保证负载用电。
(4)离网型逆变器
离网发电系统的核心部件，负责把直流电转换为交流电，供交流负荷使用。
为了提高光伏发电系统的整体性能，保证电站的长期稳定运行，逆变器的性能指标非常重要。
二、主要组成部件介绍。
离网型光伏发电系统(系统配置及产品介绍)
SD2405B、SD2410B（2路输出）。
二、离网型光伏发电系统产品
小功率控制器技术参数
小功率控制器的特点
充电模式
保护功能
路灯控制器的特点
充电模式
保护功能
二、离网型光伏发电系统产品
1.光伏控制器 1.2分类 中功率控制器（home系列）
二、离网型光伏发电系统产品
1.光伏控制器 1.3产品图片
• 中功率控制器
SD1220、SD1230、SD2420、SD2430、SD4815 （202×132×45 mm）
二、离网型光伏发电系统产品
1.光伏控制器 1.3产品图片
• 大功率控制器
4U卧式 （421*482*177mm）
二、离网型光伏发电系统产品
• 正弦波(SN系列)
二、离网型光伏发电系统产品
2.逆变器 2.4技术性能及参数
• 正弦波(SN系列)
二、离网型光伏发电系统产品
2.逆变器 2.4技术性能及参数
• 正弦波(SN系列)
二、离网型光伏发电系统产品
2.逆变器 2.4技术性能及参数
• 正弦波(SN系列)
二、离网型监控系统
系统以WINDOWS2000/XP操作系统为平台，所有的人机接口使用英文 界面,包括菜单、操作提示、图形、表格。 监控系统的功能包括： 数据采集与处理、报警处理、事件顺序记录和事故追忆功能、在线统计计 算、画面显示和打印、与远方查询系统的信息交换、可以连续存储20年以 上的电站所有的运行数据和所有的故障纪录 可以集成环境监测仪
二、离网型光伏发电系统产品
2.逆变器 2.1命名
3、正弦波系列逆变器型号组成各部分的字母及含义 3.1第一部分用字母SN表示正弦波系列逆变器。
1KW光伏发电单相离网220V 逆变器设计
中国矿业大学本科生毕业设计姓名： ******** 学号： 21070679 学院：*************** 专业：电气工程及其自动化设计题目：1KW光伏发电单相离网220V 逆变器设计专题：指导教师：张同庄职称：副教授2011年 6 月徐州中国矿业大学毕业设计任务书学院 *******************专业年级电气07-1班学生姓名**********任务下达日期：2011年2月28日毕业设计日期：2011年3月7日至2011年 6 月10日毕业设计题目：1KW光伏发电单相离网220V 逆变器设计毕业设计专题题目：毕业设计主要内容和要求：随着经济的不断发展，电力需求越来越大，依靠矿石发电，不但污染环境，而且产生大量的温室气体排放，造成全球变暖，严重影响人类的生存。
太阳能发电，属于清洁能源，既不会产生温室气体排放，也不污染环境，是取之不尽用之不绝的可再生能源。
因此，天阳能发电系统设计，具有一定的实际意义，对学生应用所学的电力电子技术，自动控制技术，计算机控制技术等进行综合应用有很好的训练作用。
1、对太阳能发电系统进行研究，对其发电能量的利用进行充电控制器的主电路进行设计。
2、对太阳能发电系统的单相逆变器主电路进行理论计算和设计3、对太阳能发电控制电路进行理论计算和设计4、对太阳能发电控制电路软件进行设计院长签字：指导教师签字：中国矿业大学毕业设计指导教师评阅书指导教师评语（①基础理论及基本技能的掌握；②独立解决实际问题的能力；③研究内容的理论依据和技术方法；④取得的主要成果及创新点；⑤工作态度及工作量；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：指导教师签字：年月日中国矿业大学毕业设计评阅教师评阅书评阅教师评语（①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；④工作量的大小；⑤取得的主要成果及创新点；⑥写作的规范程度；⑦总体评价及建议成绩；⑧存在问题；⑨是否同意答辩等）：成绩：评阅教师签字：年月日中国矿业大学毕业设计评阅教师评阅书评阅教师评语（①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；③工作量的大小；④取得的主要成果及创新点；⑤写作的规范程度；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：评阅教师签字：年月日中国矿业大学毕业设计答辩及综合成绩摘要本文对光伏离网并网发电系统都有了一定的分析和介绍，其中的几个关键问题比如主电路拓扑等问题，逆变器控制方面做出了分析和讨论，在此基础上构建了以DSP芯片TMS320LF2407A为核心的1KW单相离网220V逆变器设计。
1离网光伏发电光伏系统(精)
离网光伏发电光伏系统离网光伏发电系统是通过将太阳能板转换为电能，储存在电池组中以供家庭或企业使用。
由于光伏发电系统并不依赖于电网，因此在偏远地区或电力供应不稳定的地方特别有用。
本文介绍了离网光伏发电光伏系统的工作原理、组成和应用场景。
工作原理离网光伏发电系统由太阳能板、控制器、电池组和逆变器组成。
太阳能板通过吸收太阳能将其转化为直流电能，该电能由控制器接收并管理，以确保电池组的过充和过放电保护。
电池组可以存储电能以供以后使用。
逆变器是离网光伏发电系统中的关键组件，它将储存在电池组中的直流电能转换成家庭或企业可以使用的交流电能。
逆变器还必须确保其输出的交流电能符合当地电力网络的标准。
组成离网光伏发电系统主要由以下组成部分构成：太阳能板太阳能板是将太阳光转化为电能的关键部件。
太阳能板通常由光伏电池组成，当太阳光照到光伏电池时，光子释放出电子，电子通过电池的负载到达电池的正极，从而产生电流。
控制器控制器负责管理光伏电池吸收的电能以及电池组储存的电能。
控制器还可以保护电池组免受电流过载和过放电的影响。
电池组电池组是离网光伏发电系统的存储单元。
我们可以通过控制器对电池组进行管理，以确保其能够为家庭或企业提供足够的电能。
逆变器逆变器将储存在电池组中的直流电转换成交流电，以供我们生活、工作和娱乐中需要的设备使用。
逆变器还必须确保其输出的交流电符合当地电力网络的标准。
应用场景离网光伏发电光伏系统广泛应用于偏远地区和供电不稳定的地方。
这些系统可以为人们提供照明、手机充电、电视、空调以及其他家用电器等基本设施。
此外，一些人还使用离网光伏发电系统来降低用电成本。
由于太阳能板从阳光中吸收能量，因此阳光充裕的地区可以为家庭和企业提供可再生能源。
结论离网光伏发电光伏系统的组成、应用场景以及工作原理都非常简单。
该系统的最大优点是它可以为偏远地区和供电不稳定的地方提供直接利用太阳的能源的可能性。
离网光伏发电系统的价格在逐渐下降，它可能会在未来成为替代传统发电方法的主要能源来源之一。
光伏发电系统的并网与离网运行
光伏发电系统的并网与离网运行光伏发电是一种利用太阳能将光能转化为电能的可再生能源发电方式。
光伏发电系统不仅可以通过并网运行，将电能并入电网供给公共电力系统使用，也可以通过离网运行，独立供电。
一、光伏发电系统的并网运行光伏发电系统的并网运行是指将光伏发电装置所产生的电能与公共电力系统连接，将电能输出到公共电力系统中。
1. 并网逆变器光伏发电系统中的关键设备是并网逆变器，它负责将光伏发电装置的直流电转换为交流电，并将输出的电能与电网同步。
并网逆变器具有高效、可靠的特点，能够实现光伏发电系统的安全并网运行。
2. 电网接入与调度光伏发电系统需要与电网进行连接，接入方式包括单相接入和三相接入。
并网运行时，光伏发电系统会根据电网的需求自动调整电能的输出，实现对电网供电的支持。
3. 发电性能监测与管理光伏发电系统需具备远程监测与管理功能，及时获取光伏发电装置的工作状态和发电性能数据，以确保系统正常运行并提高发电效率。
二、光伏发电系统的离网运行光伏发电系统的离网运行是指将光伏发电装置所产生的电能用于自身独立供电，不与电网连接。
1. 储能装置光伏发电系统的离网运行需要配备适当的储能装置，如蓄电池组。
储能装置用于存储白天光伏发电装置产生的电能，以供夜间或阴雨天等无法正常发电时使用。
2. 控制与管理系统光伏发电系统的离网运行需要通过控制与管理系统对光伏发电装置、储能装置和负载进行智能管理。
控制与管理系统可实现对系统运行状态、储能和供电的监测与调节。
3. 安全保护与维护光伏发电系统的离网运行需要注意安全保护与维护工作。
定期检查光伏发电装置和储能装置的运行状态，合理设置保护装置，确保系统稳定运行和安全供电。
三、光伏发电系统的并网与离网切换光伏发电系统在并网和离网运行之间可以灵活切换，以适应不同的应用需求。
1. 自动切换装置光伏发电系统的并网与离网切换可通过自动切换装置实现。
自动切换装置能够监测电网供电情况和光伏发电装置的工作状态，实现自动切换功能，确保系统安全可靠运行。
光伏离网系统配置
1:控制器的配置算法控制器的电压跟逆变器电压要相同,跟太阳能板连接后的输出电压等级相同,然后就算电流; 电流的大小根据太阳能发电板的功率决定的,比如四个200W的太阳能板,不管怎么样接法,总功率是800W,假设连接后输出电压等级为24V,那电流就是800/24=33A,也就是要大于33A的充放电控制器,我们就可以选择24V/40A的充放电控制器;强调:控制器的大小是由太阳能发电板决定的;也就是充放电控制器的功率(电压*电流)要大于或等于所有发电板的总功率;2:逆变器的算法逆变器的大小是由负载决定的,也就是由后面所带的设备来决定的,但设备分为感性负载和阻性负载,感性负载是指电机,风机,水泵,空调等开机会动的设备,这些设备开机时会有4到7倍的冲击电流(变频启动的除外,变频启动的无影响),算这些设备时,至少要按4倍的功率来计算;阻性负载是指那些开启时没有或很小的冲击电流的,如电灯,电脑,显示器等;这些设备就按原功率计算就可以了;逆变器的选择要至少比后端所带的设备放大后的最大功率还要大;比如带一个1KW的水泵和一台1KW的电脑,那水泵会有4倍以上的冲击,电脑不会,那就要最大功率有4+1=5KW,所以逆变器至少要6KW以上的;3:电池的算法电池的选择也是取决于后面带的设备功率大小和需要电池供电时间的长短;功率是后面带的所有设备的功率总和,但不要计冲击,因为开机冲击只是很短的时间,对电池影响不大;公式为:(总功率/直流电压)*时间=单节电池的容量;电池节数=直流电压/单节电池电压;举例子:负载有一台1KW电机,一台1KW电脑,要应急供电2小时,那总功率就是2000W,如果直流电压是24V,单节电池电压是12V;电池容量=(2000/24)*2=166,也就是要用180AH/12V的电池了;电池节数=24V/12V=2节;所以这个案子就要用180AH/12V的电池2节;4:太阳能电池板的配置:方案一:太阳能电池板只是给电池充电,这个就决定于电池的容量和电压了;(举例子一:用的是100AH/12V的电池一节;按一天5个小时的足太阳计算,就必须要20A的充电电流,20A*12V=240W;也就是太阳能板必须要大于或等于12V/240W的太阳能电池板;)方案二:用户希望在太阳能足够时,能直接太阳能电池板直接经过逆变器输出,那就必须太阳能电池板的功率大于等于负载功率;直流电压等级范围跟逆变器输入的直流电压等级相各个地方;家用太阳能发电的设计需要考虑的因素：1、考虑家用太阳能发电的使用环境以及当地日光辐射情况等；2、家用发电系统需要承载的总功率以及负载每天需要工作的时间；3、考虑系统输出电压的大小以及看适合使用直流电还是交流电；4、如遇到没有日光照射的阴雨天气，系统需连续供电的天数；5、家用发电系统使用还需要考虑家用电器负载的情况，电器是纯电阻性、电容性还是电感性，瞬间启动的电流的安培数等。
离网光伏发电系统设计
2.气象资料 气象资料以NASA数据库中气象数据为参考。 表1 广州气象资料表
月份
一月 二月 三月 四月 五月 六月 七月 八月 九月 十月 十一月 十二月 年平均
每日的太 空气温度 相对湿度 阳辐射 水 大气压力
平线
摄氏度
%
度/平方米/ 日
千帕
14.1 69.7% 2.15
99.9
14.6 76.1% 1.74
99.3
20.2 64.1% 3.15
99.7
15.6 63.5% 2.79
99.9
22.4 75.1% 3.00
99.1
风速
土地温度
每月的采 供冷 度日 暖度日数 数
米/秒
2.2 2.2 2.2 2.1 2.1 2.3 2.3 1.9 2.0 2.3 2.3 2.2 2.2
摄氏度
12.6 14.4 17.8 21.7 24.7 26.7 27.3 27.1 25.1 22.8 18.9 14.2 21.1
=48KVA 考虑到在启动过程是有较大的冲击电流，同时考虑系统临时增加负载 的情况，所以逆变器功率应相对选择较大的。 实际选择逆变器的规格为： 型号：SN220 50KS 容量：50KVA 逆变器的数量：1台
光伏发电系统的并网与离网运行模式
光伏发电系统的并网与离网运行模式随着能源需求的不断增长和对环境保护的日益重视，光伏发电逐渐成为一种重要的清洁能源解决方案。
光伏发电系统可以实现将太阳能转化为电能，并将其注入到电网中供给社会使用，也可以在离网情况下直接供电。
本文将探讨光伏发电系统的并网与离网运行模式。
一、光伏发电系统的并网运行模式光伏发电系统的并网运行模式是指将光伏发电系统与电网相连接，实现太阳能发电与电网供电的互联互通。
在此模式下，光伏发电系统的电能产出将直接注入电网中，供应给用户使用。
并网运行模式可以分为以下几个关键环节：1. 电流注入电网在并网运行模式中，光伏发电系统通过逆变器将直流电转换成交流电，然后将交流电注入到电网中。
逆变器具有电流保护和电压控制的功能，以确保光伏发电系统与电网的稳定连接。
2. 电网管理光伏发电系统并网后，需要与电网相匹配，以确保稳定的供电。
电网管理系统可以监测电网负荷和光伏发电系统的输出功率，实施功率匹配和调整，以保持电网的稳定运行。
3. 回购政策在许多国家和地区，采用光伏发电系统的并网运行模式可以享受政府的回购政策。
根据此政策，电力公司将从光伏发电系统的主人购买多余电能，并将其纳入到电网供应范围内。
这种政策鼓励了更多人参与到光伏发电产业中。
二、光伏发电系统的离网运行模式光伏发电系统的离网运行模式是指将光伏发电系统独立于电网，通过储能设备将太阳能转换成电能，以满足用户的独立供电需求。
在离网运行模式下，光伏发电系统可以直接为用户提供电力，并通过存储设备将多余的电能储存起来，以备不时之需。
具体的运行模式如下：1. 充电与储能在离网运行模式下，光伏发电系统需要将太阳能转化为电能，并将其存储到适当的储能设备中，如电池组或储氢设备等。
这样，当太阳能不足时或在夜晚无法发电时，储能设备可以继续为用户供电。
2. 供电与管理光伏发电系统的离网运行模式可以满足用户的基本电力需求，包括家庭用电、商业用电等。
用户可以通过管理系统监控光伏发电系统的电力输出和储能设备的电量，以便根据需求合理利用电能。
离网型光伏发电系统
离网型太阳能光伏发电系统一、系统构成离网型太阳能光伏发电系统主要由光伏电池板、光伏控制器、蓄电池组、变换器和监控系统等五部分构成。
图1为光伏发电系统示意图，图2为系统构成原理框图。
各部分的功能和作用是：1、光伏电池板：它是光伏发电的核心，其作用是太阳辐射能直接转换为直流电能供给负载或储存在蓄电池中。
2、光伏控制器：由于一般的多晶硅或单晶硅光伏电池板输出为电流源型，不能直接输出给负载和蓄电池，需通过光伏控制器将其变换为蓄电池可接受的稳定的电压或电流，实现蓄电池的有效充电或供给外接负载。
光伏控制器还能实现对蓄电池组的过充和过放保护。
3、变换器：如果要求输出为直流，则可以通过该部分将蓄电池的电压转换成不同的直流电压以适应不同的负载设备。
如果要求输出为交流，则可通过交流逆变器将直流电变换为220V（单相）、380V(三相)交流电，供给交流用电设备。
对于家庭用，该部分一般采用交流逆变器。
4、监控系统：该部分的主要作用是监控各部分的工作参数和工作状态。
同时提供人机操作界面。
图1 离网型光伏发电系统示意图图2 离网型光伏发电构成原理框图二、系统功能及特点1、能实现对蓄电池组的恒压、恒流充电和充电过程的自动管理；2、具有太阳能最大功率点跟踪控制功能（MPPT），发挥光伏电池的最大功效；3、逆变器交流输出波形正弦度好，输出电压稳定，抗扰能力强；4、保护功能完善，具有蓄电池过充、过放、输出过压、过流、短路等多种保护；5、具有交流电网供电后备功能，当多日无太阳光照，蓄电池储存电能无法满足输出供电时，系统可自动切换为交流市电供电，由于采用直流侧无间断切换，交流输出无间断现象；6、友好的人机操作界面、完善的监控功能，系统采用大尺寸触摸液晶屏，操控方便、显示直观；三、系统适应领域1、家庭供电：特别适用于独立式居住的家庭，如城市别墅区、农村家庭。
对于城市居民小区，居住在顶楼的住户或私家阳台较大的家庭也较合适；2、学校供电：特别适用于中小学和幼儿园，在这些地方，一般白天用电较多，且用电量不大；3、医院供电：可与医院的应急供电系统融合在一起，可有效提高医院的应急电源的可靠性和经济性；4、城市小区公共供电：可安装在城市小区公共部分，接入小区的公用电房，作为小区公用电使用；3、政府部门、企事业单位办公大楼供电：集中安装在办公大楼的顶层，作为公用电接入大楼低压配电柜中。
太阳能离网发电系统说明书
G R E E N S K Y P O W E R 离网便携式太阳能发电系统使用手册黑龙江旺族太阳能科技有限公司目录安全警告 (1)各部分名称 (2)使用说明 (3)接线说明 (3)技术指标 (4)维护须知 (5)故障及排除 (6)易损件清单 (6)装箱清单 (6)安全警告1. 使用产品前，请先仔细阅读本产品说明书。
2. 不得使用不符合产品规范的部件或电器。
3. 非专业人员不可擅自打开机器进行维修。
第一部分 各部分名称1、控制逆变器一体机控制逆变一体机面板（LED ）控制逆变一体机面板（LCD ）开关 提手 显示屏开关显示屏提手控制逆变一体机背面接口2、太阳能电池板可折叠式太阳能电池板（正面）注：以上图片仅供参考，请以实物为准。
交流输出指示 直流输出插座 散热窗 交流输出插座1 保险丝交流输出插座2 交流故障指示交流输出开关 太阳能充电插座 直流输出插座注意：请使用产品前，装上保险丝。
1.前面板电量显示说明图2-1前面板电量显示示意图如图1-1所示，正确连接电池后：当打开总电源开关1时，图2-1前面板太阳能电量显示灯亮。
太阳能充电状态显示：当太阳能电量严重不足时，第一格会出现闪动；充电时，图标由左向右依次、循环点亮。
在关机状态下，系统会自动充电。
注：系统需要1分钟才能识别太阳能组件。
2.逆变器使用说明：将交流输出开关打开，内部逆变器开始工作。
交流输出插座通电。
注：阻性交流负载不得超过120W，感性交流负载不得超过50W。
如在关闭状态下，逆变器会耗电，所以在不使用交流负载的情况下，请关闭交流输出开关。
3.太阳能电池板使用说明：将太阳能电池板从折叠状态打开，支撑脚打开。
如图：将太阳能电池板背面接线盒上电缆解开，电缆插头直接连接到控制逆变一体机背面太阳能充电插座。
将太阳能电池板放置到有光照处，表面朝向太阳。
注意： 1）所有接线、安装和调试工作，必须由专业人员完成。
2）安装与维护前必须保证关机、断电。
离网光伏发电系统组成及各部件功能图文分析
离网光伏发电系统组成及各部件功能图文分析(1)典型离网光伏发电系统离网光伏发电系统结构如下图2-1所示，主要包括光伏阵列、控制器、蓄电池、逆变器和负载。
太阳能光伏发电的核心部件是太阳能电池板，它将太阳光昀光能直接转换成电能；并通过控制器把太阳能电池产生的电能存储于蓄电池中；当负载用电时，蓄电池中的电能通过控制器合理地分配到各个负载上。
太阳能电池所产生的电流为直流电，可以直接以直流电的形式应用，也可以用交流逆变器将其转换成为交流电，供交流负载使用。
太阳能发电的电能可以即发即用，也可以用蓄电池等储能装置将电能存储起来。
图2-1独立型太阳能光伏发电系统工作原理(2)离网光伏发电系统各部件功能①太阳能电池组件（阵列）太阳能电池组件也叫太阳能电池板，是太阳能发电系统中的核心部分。
其作用是将太阳光的辐射能量转换为电能，并送往蓄电池中存储起来，也可以直接用于推动负载工作。
当发电容量较大时，就需要用多块电池组件串、并联后构成太阳能电池方阵。
目前应用的太阳能电池主要是晶体硅电池，分为单晶硅太阳能电池、多晶硅太阳能电池和非晶硅太阳能电池等几种。
②蓄电池蓄电池的作用主要是存储太阳能电池发出的电能，并可随时向负载供电。
太阳能光伏发电系统对蓄电池的基本要求是：自放电率低、使用寿命长、充电效率高、深放电能力强、工作温度范围宽、少维护或免维护以及价格低廉。
目前为光伏系统配套使用的主要是免维护铅酸电池，在小型、微型系统中，也可用镍氢电池、镍镉电池、锂电池或超级电容器。
当需要大容量电能存储时，就需要将多只蓄电池串、并联起来构成蓄电池组。
③光伏控制器太阳能光伏控制器的作用是控制整个系统的工作状态，其功能主要有：防止蓄电池过充电保护、防止蓄电池过放电保护、系统短路保护、系统极性反接保护、夜间防反充保护等。
在温差较大的地方，控制器还具有温度补偿的功能。
另外控制器还有光控开关、时控开关等工作模式，以及充电状态、蓄电池电量等各种工作状态的显示功能。
独立型(离网型)光伏系统
光伏发电系统独立型(离网型）光伏系统由电池组件PV阵列，充电控制器、逆变器、蓄电池等部件组成。
独立系统原理图离网光伏系统一般由太阳电池组件组成的光伏方阵、太阳能充放电控制器、蓄电池组、离网型逆变器、直流负载和交流负载等构成。
(1)太阳电池组件太阳电池组件是太阳能供电系统中的主要部分，也是太阳能供电系统中价值最高的部件；太阳电池组件是将太阳光能直接转变为直流电能的阳光发电装置。
根据用户对功率和电压的不同要求，制成太阳电池组件单个使用，也可以数个太阳电池组件经过串联（以满足电压要求）和并联（以满足电流要求），形成供电阵列提供更大的电功率。
太阳电池组件具有高面积比功率，长寿命和高可靠性的特点，在20年使用期限内，输出功率下降一般不超过20%。
太阳能组件需要的电池板方阵功率计算公式为：P=W1*F/(Tm*η2*η3*L*Ka)W1:负载的消耗功率F：蓄电池放电效率的修正系数（通常取1.05）Tm：峰值日照时数，其值与辐照强度的值基本相同，这里取3.6hη2：方阵表面由于尘污遮蔽或老化引起的修正系数，通常可取0.9~0.95η3：方阵组合损失和对最大功率点偏离以及控制器效率的修正系数，通常可取0.9~0.95Ka：包括逆变器等交流回路的损失率（通常取0.7，如逆变器效率高可取0.8）(2)太阳能充放电控制器太阳能充放电控制器也称“光伏控制器”，其作用是对太阳能电池组件所发的电能进行调节和控制，最大限度地对蓄电池进行充电，并对蓄电池起到过充电保护、过放电保护的作用。
在温差较大的地方，光伏控制器应具备温度补偿的功能。
太阳能控制器通常有6个标称电压等级：12V、24V、48V、110V、220V、600V .(3)蓄电池组蓄电池组其主要任务是贮能，以便在夜间或阴雨天保证负载用电。
尽量配置1－2组蓄电池，可选用大容量的蓄电池，常见的有12V 和2V系列的蓄电池；蓄电池串并联时应遵循下列原则：同型号规格、同厂家、同批次、同时安装和使用。
离网光伏发电系统方案
离网光伏发电系统方案随着能源危机的日益加剧，人们对可再生能源的需求也愈发迫切。
光伏发电作为一种清洁、可再生的能源形式，受到了广泛关注。
离网光伏发电系统作为光伏发电系统的一种，具有独立发电、不受电网限制、环保节能等优点，逐渐成为人们关注的焦点。
本文将就离网光伏发电系统的方案进行详细探讨。
首先，离网光伏发电系统的核心组成部分包括光伏组件、逆变器、电池组、控制器等。
光伏组件负责将太阳能转化为直流电能，逆变器则将直流电能转化为交流电能，电池组用于存储电能，控制器则起到调节和保护作用。
这些部件的选择和配置将直接影响系统的发电效率和稳定性。
其次，离网光伏发电系统的方案设计需要充分考虑当地的光照条件和用电需求。
合理选择光伏组件的类型和数量，确定逆变器的额定容量，设计电池组的储能容量，是确保系统正常运行的关键。
同时，还需要考虑系统的安装位置、倾斜角度、阴影遮挡等因素，以最大程度地提高系统的发电效率。
再者，离网光伏发电系统的方案设计还需要考虑系统的可靠性和安全性。
在选用光伏组件和电池组时，需要考虑其品牌和质量，以确保系统的长期稳定运行。
同时，还需要对系统进行过载、短路、过压、欠压等情况的保护设计，以防止发生安全事故。
最后，离网光伏发电系统的方案设计还需要考虑系统的维护和管理。
定期对光伏组件进行清洗、检查和维护，对电池组进行充放电管理，对逆变器和控制器进行检测和维护，是确保系统长期稳定运行的重要措施。
同时，还需要建立健全的监控系统，及时发现和处理系统运行中的问题。
总之，离网光伏发电系统的方案设计需要综合考虑多种因素，以确保系统的高效、稳定、安全运行。
只有在充分考虑当地条件和用电需求的基础上，选择合适的组件和配置方案，加强系统的维护和管理，才能真正实现离网光伏发电系统的可持续发展和利用。
