中建八局钢结构工程公司施工现场标准化图集--终稿(87P)
高空作业安全防护
图 2 立柱节点
图 3 底座节点
图 1 脚手管支架平面图
- 4 - / 87
中建八局钢结构工程公司施工现场安全防护标准化图册
一、高空作业安全防护
1.3 登高挂梯
说明： 1.登高挂梯用于钢柱吊装、校正过程中施工人员登高之用。 2.此挂梯为可组装型登高挂梯，可做防坠器垂直登高挂梯使用， 也可做护笼式登高挂梯使用。 3.挂梯梯梁及踏棍分别采用 50×5mm 的角钢及直径为 20mm 的圆 钢塞焊而成。 4.单副挂梯长度以 2m 为宜，登高挂梯内侧净宽以 450mm 为宜， 踏棍间距以 285mm 为宜。 5.每副挂梯应设置不少于两道支撑，挂梯与钢柱之间的间距不 宜小于 200mm；挂梯顶部挂件应挂靠在牢固的位置并保持稳固。 6.本图册中挂钩为备选挂件，挂梯顶部挂钩及连接方式可根据 工程具体情况单独设计。 7. 直梯与结构连接通过连接板和 M12*40 螺栓相连。 8.护笼采用圆形结构，包括 4 组水平笼箍及 5 根立杆。 9.直梯拼接通过连接板和 M12*35 螺栓相连。 10.制作完成后，应及时进行除锈，梯梁喷涂红白相间防腐油漆， 每段油漆长度以 300mm 为宜。 11.作业人员登高必须通过钢挂梯上下，攀爬过程中应面向爬 梯，手中不得持物，严禁以钢柱栓钉为支撑攀爬钢柱。
1.10 框架安全通道防护 1.11 悬挂式操作平台 1.11.1 悬挂式操作平台详图 1.12 下挂式水平安全网 1.12.1 下挂式水平安全网详图 1.13 上挂式水平安全网 1. 14 滑动式水平安全网 1.15 楼层临边外挑网 1.16 临边安全防护 1.16.1 楼层四周、阳台、屋面临边防护 1.17 洞口防护 1.17.1 预留洞口防护 1.17.2 电梯井立面防护 1.17.3 电梯井水平防护
中建八局广西公司标准化图集
2.3 悬挑脚手架
中国建筑第八工程局广西公司
现场安全文明施工标准图集
外架
预埋吊环
外架
预埋吊环
钢丝绳
工字钢
预埋圆钢
48x3.5
图 2-1 悬挑脚手架搭设示意图(推荐使用)
48x3.5
外架
预埋吊环
钢丝绳
48x3.5
图 2-3
悬挑脚手架搭设示意图(严禁使用)
图 2-2 悬挑脚手架搭设示意图(严禁使用)
13
电缆护 套 电缆进线 砖基础 制作配电箱铁皮厚度不小于1.5mm。
重复接地
二级配电箱布置图
6
中国建筑第八工程局广西公司
现场安全文明施工标准图集
带绝缘盖接线端子 红C 进线 绿B 黄A 蓝N 黄绿双色 PE
A B C 刀开关
A B C 刀开关
A B C 刀开关
N
B
刀开关
A B C N A B C
A B C A B C
中国建筑第八工程局广西公司
现场安全文明施工标准图集
建筑物
脚手架横杆
密目网 脚手架立杆
阳角角处密目网顺直 平整
脚手架外排阳角处做法示意图
悬挑梁
60 0 0 60
建筑物
200 600 600 600 600 600
脚手架搭设安全色踢脚板做法
安全色踢脚线由九夹板制作，涂红白漆。踢脚线不少于三道，均等间距 或层数设置。落地式脚手架第一道踢脚板原则上从二层开始设。悬挑式脚手 架从悬挑型钢的扫地杠开始设置。
5
中国建筑第八工程局广西公司
现场安全文明施工标准图集
>30 80
N接线端子
200
100
隔离 开关 隔离 开关 隔离 开关 隔离 开关 绝缘面板 箱 门
施工现场安全设施标准化图集(1)
施工现场安全设施标准化图
中国建筑第八工程局有限公司
编制说明
为贯彻落实“安全第一、预防为主、综合治理”的方针，秉承“中国建筑，和谐环境为本；生命至上，安全运营
第一”的理念，实现施工现场安全设施规范化、标准化、同质化，推动施工现场趋向于“本质安全”
，全面提升安全生产管理水平，预防事故的发生，依据国家相关法律法规、标准规范，结合总公司、局各项管理制度及
现场实际情况，特编制《中国建筑第八工程局有限公司施工现场安全设施标准化图集》。
本图集主要内容是：1、高处作业；2、脚手架；3、施工用电；4、起重设备；5、施工机具；6、消防；
7、其它
一、《图集》编写原则及要求：
1、《图集》编写在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、
工具化。
2、《图集》编写时充分考虑到项目成本，在符合国家规范要求的前提下确定了两种或多种实施方案，供项目选择。
3、《图集》编写时充分考虑到地域差别，各地选材及要求不同，确定了最低标准。
4、《图集》编写图文并茂，突出细部节点，便于操作实施。
二、《图集》推广使用要求
1、本图集作为企业内部最低标准推广使用，
3、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要
1-6 章为强制性条文、7 章为推荐性条文。
有要求时，优先采用地方标准；当地方无要求时，按该标准执行。
2、项目安全设施当地方建设主管部门有标准、
3、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要。
中建八局钢结构工程公司施工现场标准化图集--终稿---2014-6-6(87P)
1.10 框架安全通道防护 1.11 悬挂式操作平台 1.11.1 悬挂式操作平台详图 1.12 下挂式水平安全网 1.12.1 下挂式水平安全网详图 1.13 上挂式水平安全网 1. 14 滑动式水平安全网 1.15 楼层临边外挑网 1.16 临边安全防护 1.16.1 楼层四周、阳台、屋面临边防护 1.17 洞口防护 1.17.1 预留洞口防护 1.17.2 电梯井立面防护 1.17.3 电梯井水平防护
2
3000
51.6
走道次梁
【10
Q235B
5
800
8
立杆
方管 20*20*2.5 Q235B
5
950
1.3015
横杆
方管 20*20*2.5 Q235B 10
3000
4.11
花纹钢板
δ=5mm
Q235B 6 m2
/
/
连接钢板
δ=20mm Q235B 0.16m2
/
/
螺栓
8.ห้องสมุดไป่ตู้ 级
Q235B 32
/
/
4.1 焊机房 4.1.1 焊机房内部 4.1.2 焊机房详图 4.2 电焊机、切割机防护罩 4.3 气瓶防护、洒水车
4.4 气瓶棚（方案 A） 4.4 气瓶棚（方案 B） 4.4.1 气瓶棚详图（方案 B） 4.4.2 气瓶软管颜色标识 4.5 气瓶吊笼 4.6 料具箱 4.7 钢丝绳吊索 4.7.1 钢丝绳挂架 4.8 柔性吊带 4.9 D 形卸扣 4.10 弓形卸扣 4.11 卸扣使用规范 4.12 屯料平台 4.13 屯料平台详图
一、高空作业安全防护
1.1 钢制组装通道
说明： 1.钢制组装通道主要用于设置楼层内环形通道以供人员、小型机具 转移。 2.组装通道单元长度以 3m 为宜,宽度以 800mm 为宜,横向受力横杆 间距不宜大于 1m，通道长度可根据钢梁间距做小幅调整，但不应 超过 4m。 3.钢丝网片网眼直径不应大于 50mm，通过焊接与通道横梁连接。 4.通道防护栏杆材料规格为 20*20*2.5 的方管，防护栏杆立杆间距 600mm，扶手栏杆距离通道面垂直距离为 950mm。 5.护栏横杆与立杆采用焊接连接。 6.护栏与走道主梁的连接形式采用螺栓连接，具体详见详图。 7.走道上方要满铺跳板并固定。
中建八局钢结构工程公司施工现场标准化图集--终稿-

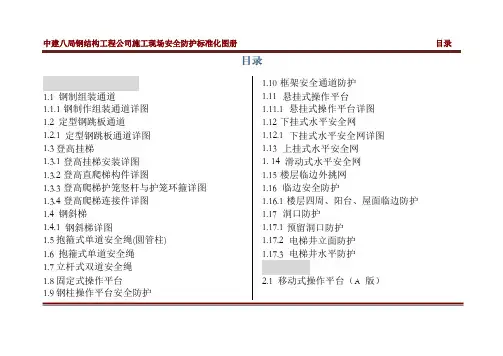

中建八局钢结构工程公司施工现场安全防护标准化图册目录1.10框架安全通道防护1.11悬挂式操作平台1.1钢制组装通道1.1.1钢制作组装通道详图 1.11.1悬挂式操作平台详图1.2定型钢跳板通道 1.12下挂式水平安全网1.2.1定型钢跳板通道详图 1.12.1下挂式水平安全网详图1.3登高挂梯 1.13上挂式水平安全网1.3.1登高挂梯安装详图 1. 14滑动式水平安全网1.3.2登高直爬梯构件详图 1.15楼层临边外挑网1.3.3登高爬梯护笼竖杆与护笼环箍详图 1.16临边安全防护1.3.4登高爬梯连接件详图 1.16.1楼层四周、阳台、屋面临边防护1.4钢斜梯 1.17洞口防护1.4.1钢斜梯详图 1.17.1预留洞口防护1.5抱箍式单道安全绳(圆管柱) 1.17.2电梯井立面防护1.6抱箍式单道安全绳 1.17.3电梯井水平防护1.7立杆式双道安全绳1.8固定式操作平台2.1移动式操作平台（A版）1.9钢柱操作平台安全防护中建八局钢结构工程公司施工现场安全防护标准化图册目录2.2 移动式操作平台（B 版）3.1 临时用电概述3.2 配电箱3.3.开关箱3.4 开关箱与电焊机设置3.5 开关箱与固定设备设置3.6 配电线路3.7 重复接地与防雷3.8 接地零线3.9 手持电动工具3.10 照明供电及装置4.1焊机房4.1.1焊机房内部4.1.2焊机房详图4.2电焊机、切割机防护罩4.3气瓶防护、洒水车4.4 气瓶棚（方案 A）4.4 气瓶棚（方案 B）4.4.1 气瓶棚详图（方案 B）4.4.2 气瓶软管颜色标识4.5 气瓶吊笼4.6 料具箱4.7 钢丝绳吊索4.7.1 钢丝绳挂架4.8 柔性吊带4.9 D 形卸扣4.10 弓形卸扣4.11 卸扣使用规范4.12 屯料平台4.13 屯料平台详图5.1 危险品仓库5.2 接火盆5.2.1 接火盆详图中建八局钢结构工程公司施工现场安全防护标准化图册目录5.3灭火器挂笼7.3验收标识牌（方案B）7.4吊装警戒牌7.5吊装区警戒线6.1安全帽6.2安全带7.6材料标识牌6.3劳保鞋6.4其他劳动保护用品8.1堆场区域防护6.5管理人员防护示范8.1.1 防护栏详图6.6施工人员防护示范8.2构件堆放（腹板高度H≤1000mm）8.3构件堆放(腹板高度H＞1000)8.4措施胎架堆放7.1安全操作规程牌7.2安全提示、验收合格牌（方案A）中建八局钢结构工程公司施工现场安全防护标准化图册高空作业安全防护一、高空作业安全防护1.1 钢制组装通道说明：1.钢制组装通道主要用于设置楼层内环形通道以供人员、小型机具转移。
