单级离心泵型号意义及参数

合集下载

立式单级离心泵型号参数

立式单级离心泵型号参数

立式单级离心泵型号参数一、型号参数简介立式单级离心泵是一种常见的工业泵类产品,用于输送液体或将液体加压。

其型号参数包括:流量、扬程、额定功率、转速、进口直径和出口直径等。

二、流量流量是指单位时间内通过泵体的液体体积。

立式单级离心泵的流量通常以立方米/小时或立方米/秒为单位。

流量的大小取决于泵的转速、进口直径和出口直径等因素。

三、扬程扬程是指泵能够将液体抬升的高度。

它也可以理解为泵的输送能力。

立式单级离心泵的扬程通常以米为单位。

扬程的大小取决于泵的流量、转速和泵的设计参数。

四、额定功率额定功率是指泵在额定工况下所消耗的功率。

立式单级离心泵的额定功率通常以千瓦为单位。

额定功率的大小与泵的流量、扬程、效率等因素有关。

五、转速转速是指泵的旋转速度,通常以每分钟转数(rpm)为单位。

立式单级离心泵的转速取决于电机的转速和泵的设计参数。

六、进口直径和出口直径进口直径是指泵的进口管道的直径,出口直径是指泵的出口管道的直径。

立式单级离心泵的进口直径和出口直径通常以毫米或英寸为单位。

进口直径和出口直径的大小与泵的流量和设计要求有关。

七、其他参数除了上述常见参数外,立式单级离心泵还可能包括其他参数,如轴功率、效率、净重、外形尺寸等。

这些参数对于泵的选型和使用都有一定的参考价值。

八、选型与应用立式单级离心泵的型号参数对于泵的选型和应用非常重要。

在选型时,需要根据实际工况需求,合理选择流量、扬程、额定功率等参数,以满足工艺要求。

在应用过程中,需要注意泵的工作状态,避免超过额定工况,以保证泵的安全运行。

九、维护与保养立式单级离心泵在使用过程中需要定期进行维护与保养,以延长泵的使用寿命。

常见的维护措施包括清洗泵体、更换密封件、校准泵的流量和扬程等。

在维护和保养过程中,需要严格按照操作规程进行操作,确保工作安全。

十、发展趋势随着工业技术的不断进步,立式单级离心泵也在不断发展和改进。

未来,随着节能环保的要求,泵的效率将得到进一步提高,使用寿命将更加稳定可靠。

S,SH型单级离心泵型号说明

S,SH型单级离心泵型号说明

S,SH型单级离心泵型号说明
S、SH型泵是单级双吸、卧式中开离心泵,本型泵的吸入口与吐出口均在水泵轴心线下方,与轴线垂直呈水平方向,泵壳中开,检修时无需拆卸进水口,排出管及电机(或其他原动机),从连轴器向泵看去,水泵为顺时针方向旋转。

根据需要也可生产逆时针旋转的泵,但定货时应特殊提出。

特点及技术参数:液体最高温度不得超过80摄氏度
应用领域:供输送清水及化学性质类似于水的液体。

型号说明及选型规则:例:10SH--19A
10——吸水口直径被25除
SH——单级双吸卧式离心清水泵
19——比转数被10除
A——泵换了不同直径的叶轮
例:150S—78A
150——泵进口直径为150毫米
S ——双吸离心泵
78 ——扬程
A ——叶轮外径第一次切割
, ,。

IS65-50-125型单级单吸离心泵

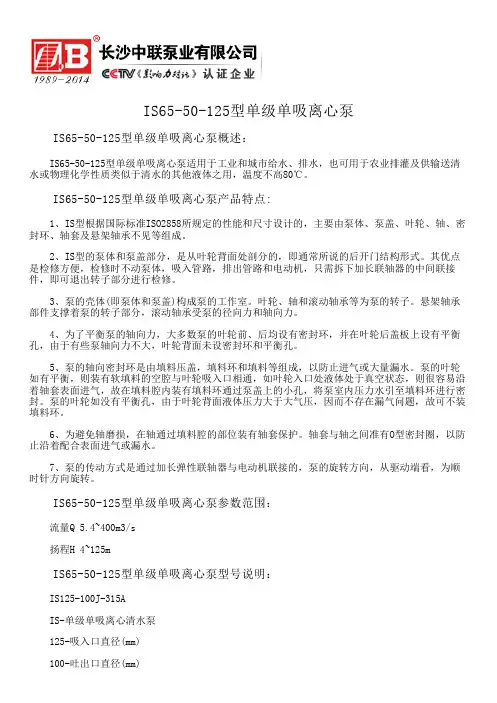

IS65-50-125型单级单吸离心泵

100-65J45.412.6125.8 1480 5041 7 Y132M-4 59 2.0 281 100
315B
100-65-315C 85.823.83 92 2980 35.83 45 Y225M-2 60 3.6 270 100
65 95 65 130
65 130 65 130 65 130 65 130 65 130 65 130
2、IS型的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点 是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接 件,即可退出转子部分进行检修。
3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承 部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。
60 16.67 30
7.66
64 2.5
100-65-315A 95.526.53 114 2980 46.33 55 Y250M-2 64 3.6 296 100
100-65J47.713.2528.5 1480 6.07 7 Y132M-4 61 2.0 296 100
315A
100-65-315B 90.825.22 103 2980 41.08 55 Y250M-2 62 3.6 281 100
65 56
120 33.33 47
19.9
77 4.8
30 8.33 13.5
1.84
60 2.0
100-65J-200 50 13.8912.5 1480 2.33 4 Y112M-4 73 2.0 198 100
65 56
60 16.6711.8
2.61
74 2.5

单级单吸离心泵型号及参数大全

单级单吸离心泵型号及参数大全

单级单吸离心泵型号及参数大全1.型号:ZW单级单吸污水泵参数:-流量范围:5~8000m³/h-扬程范围:5~80m- 转速范围:1450~2900r/min-压力范围:≤0.6MPa-温度范围:≤50℃- 排污直径范围:25~300mm2.型号:IS单级单吸离心泵参数:-流量范围:1.5~1160m³/h-扬程范围:5~125m- 转速范围:1450~2900r/min-压力范围:≤1.6MPa-温度范围:≤80℃- 排污直径范围:1~10mm3.型号:IH单级单吸化工离心泵参数:-流量范围:6.3~400m³/h-扬程范围:5~125m- 转速范围:1450~2900r/min-压力范围:≤1.6MPa-温度范围:-20~120℃- 排污直径范围:15~400mm4.型号:ZJ单级单吸重型离心泵参数:-流量范围:46~2900m³/h-扬程范围:6~100m- 转速范围:590~1450r/min-压力范围:≤3.6MPa-温度范围:≤80℃- 排污直径范围:65~300mm5.型号:XW单级单吸立式离心泵参数:-流量范围:6~400m³/h-扬程范围:5~80m- 转速范围:1450~2900r/min-压力范围:≤1.25MPa-温度范围:≤80℃- 排污直径范围:25~150mm6.型号:D单级单吸多桨单叶轴流泵参数:-流量范围:284~3600m³/h-扬程范围:3~20m- 转速范围:1450~2900r/min-压力范围:≤1.2MPa-温度范围:≤50℃- 排污直径范围:250~900mm以上仅为一些常见的单级单吸离心泵型号及其参数,实际市场上还有更多型号,您可以根据具体的需求进行选择。

IS100-80-160B型单级单吸离心泵

IS100-80-160B型单级单吸离心泵

型号 % m mm
mm
mm kg
kw
100-80J43.312.03 6 1480 1 1 Y90L-4 71 2.5 147 100
160B
80 79
60 16.67 54
13.6
65 3.0
100-65-200 100 27.78 520 2980 17.9 22 Y180M-2 76 3.6 198 100
55 3.0
100-65-315 100 27.78 125 2980 51.6 75 Y280S-2 66 3.6 307 100
120 33.33 118
57.6
67 4.2
30 8.33 34
5.45
51 2.0
100-65J-315 50 13.89 32 1480 6.92 11 Y160-4 63 2.0 307 100
3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承 部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。
4、为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡 孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。
5、泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水。泵的叶轮 如有平衡,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿 着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将泵室内压力水引至填料环进行密 封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装 填料环。
IS100-80-160B型单级单吸离心泵
IS100-80-160B型单级单吸离心泵概述:

常用水泵规格、型号、参数一览表

常用水泵规格、型号、参数一览表

常用水泵规格、型号、参数一览表一、离心泵离心泵是最常见的水泵类型之一,其工作原理是通过叶轮的旋转产生离心力,将液体甩出并吸入新的液体。

1、 IS 型单级单吸离心泵规格:流量范围一般为 63 400m³/h,扬程范围为 5 125m。

型号示例:IS80 65 160,其中“IS”表示单级单吸离心泵,“80”表示进口直径为 80mm,“65”表示出口直径为 65mm,“160”表示叶轮名义直径为 160mm。

参数:电机功率通常在 055 90kW 之间,转速为 1450 2900r/min。

2、 ISW 型卧式离心泵规格:流量可达 1 1100m³/h,扬程最高可达 160m。

型号:ISW50 160(I)A,“I”表示流量和扬程经过一次切割,“A”表示叶轮经过二次切割。

参数:配套电机功率范围较广,从 037kW 到 160kW 不等,工作转速常见为 2900r/min。

3、 IH 型化工离心泵规格:流量从 15 400m³/h,扬程范围在 5 125m 之间。

型号:IH50 32 160,各数字代表的含义与 IS 型类似。

参数:电机功率通常在 055 90kW 之间,转速为 2900r/min。

二、潜水泵潜水泵通常用于深井提水、河流和池塘抽水等场合,其电机与泵体一体化,可浸没在水中工作。

1、 QJ 型深井潜水泵规格:流量范围为 10 500m³/h,扬程可高达几百米。

型号:QJ250 40/2,“250”表示适用最小井径为 250mm,“40”表示流量为 40m³/h,“2”表示级数为 2 级。

参数:电机功率从 3kW 到 300kW 不等,转速一般为 2850r/min 或1450r/min。

2、 WQ 型潜水排污泵规格:流量可达 10 2200m³/h,扬程一般在 10 60m 之间。

型号:WQ100 15 11,“100”表示排出口径为 100mm,“15”表示流量为 15m³/h,“11”表示电机功率为 11kW。

单级双吸式离心泵型号参数

单级双吸式离心泵型号参数

单级双吸式离心泵型号参数一、型号介绍单级双吸式离心泵是一种常用的工业泵,广泛应用于供水、排水、冷却循环等领域。

其主要特点是具有良好的水力性能、高效率、稳定运行等优点。

二、参数说明1. 流量(Q):单级双吸式离心泵的流量是指单位时间内通过泵的液体体积。

通常以立方米/小时或升/秒为单位进行表示。

流量的大小会直接影响到泵的工作效率以及输送能力。

2. 扬程(H):扬程是指泵能够克服液体自身重力而将其提升到一定高度的能力。

通常以米为单位进行表示。

扬程的大小与泵的叶轮和泵的转速有关,一般来说,扬程越大,泵的功率需求也就越大。

3. 功率(P):功率是指泵在单位时间内对液体做功的能力。

通常以千瓦或马力为单位进行表示。

功率的大小与流量和扬程有关,可以通过流量和扬程的数值来计算。

4. 出口直径(D):出口直径是指泵的出口管道的直径,通常以毫米为单位进行表示。

出口直径的大小会直接影响到泵的流量和扬程。

5. 进口直径(d):进口直径是指泵的进口管道的直径,通常以毫米为单位进行表示。

进口直径的大小也会对泵的流量和扬程产生一定的影响。

6. 轴功率(N):轴功率是指泵传动轴上的总功率,通常以千瓦为单位进行表示。

轴功率的大小与泵的流量、扬程和效率有关。

7. 效率(η):效率是指泵将输入的机械能转化为液体能量的比例。

通常以百分比的形式表示。

效率的大小与泵的流量、扬程、轴功率等因素有关,高效率的泵能够更好地实现能源的节约和效益的提高。

8. 重量(W):重量是指泵本身的重量,通常以千克为单位进行表示。

泵的重量会影响到泵的安装和运输。

9. 转速(n):转速是指泵的叶轮每分钟旋转的圈数,通常以转/分钟为单位进行表示。

转速的大小与泵的流量、扬程、功率等参数有关。

10. 特点:单级双吸式离心泵具有双吸入口,能够减少进口阻力,提高进口流量,同时也减小了泵体的振动和噪音。

此外,该泵还具有结构简单、维修方便等特点。

三、应用领域单级双吸式离心泵广泛应用于供水、排水、冷却循环等领域。

IS125-100-315型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业

IS125-100-315型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业

IS125-100-315型单级单吸离心清水泵型号技术参数,IS型单级单吸离心泵工作原理,长沙三昌泵业
IS型单级单吸离心泵概述:
IS型单级单吸离心清水泵,适用于工业和城市给排水,亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体,被输送液体温度不高于80℃,允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围:
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明:
IS100-65J-200A
IS-单级单吸离心清水泵
100-吸入口直径(mm)
65-吐出口直径(mm)
J-J表示降速使用
200-叶轮的名义直径(mm)
A-A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式:
泵为卧式安装,水平轴向吸入,向上径向吐出。

泵为悬架式结构,检修时不需拆卸进、出口管路,即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结,泵的轴封采用软填料密封。

轴承为单列向心球轴承,采用润滑油润滑。

IS型单级单吸离心泵旋转方向:
从电机端看,泵为顺时针方向旋转。

IS型单级单吸离心泵主要零件材质:
过流部件材质一般为普通灰铸铁。

IS型单级单吸离心泵成套范围:
成套供应泵,电动机、公用底座、联轴器等,还提供底阀、止回阀、闸阀。

129
130
131
132
133
134
135
136
137
138。

单级单吸离心泵型号及参数大全

单级单吸离心泵型号及参数大全

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

一、概述离心泵是一种常见的流体传输设备,广泛应用于农业、工业、建筑等领域。

单级单吸离心泵是其中一种常见的型号,简单易用,适用于输送清洁、低温、高温、腐蚀性、含有固体杂质或纤维状物料的液体。

本文将介绍常见的单级单吸离心泵型号及参数,供读者参考选择。

二、常见型号及参数1. IS型单级单吸离心泵IS型单级单吸离心泵是我国标准型离心泵之一,有IS50-32-125、IS65-50-125、IS80-65-160等多个型号可供选择。

其中,IS50-32-125代表进口口径为50mm,出口口径为32mm,叶轮直径为125mm的IS型泵。

主要参数如下:流量:6.3-400m³/h扬程:5-125m转速:2900r/min或1450r/min功率:0.55-110kW2. IRG型热水循环泵IRG型热水循环泵是专门用于热水循环系统的泵,适用于输送温度在不超过120℃的热水,其主要参数如下:流量:2.5-400m³/h扬程:15-125m转速:2900r/min或1450r/min功率:0.37-90kW3. IHG型化工泵IHG型化工泵是一种化学流体输送泵,适用于输送腐蚀性液体,如酸、碱、盐水等。

其主要参数如下:流量:2.5-400m³/h扬程:15-125m转速:2900r/min或1450r/min功率:0.37-90kW4.ISW卧式管道离心泵ISW卧式管道离心泵是一种供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林喷灌,消防增压,远距离输送,暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。

主要参数如下:流量:1.1-1450(m3/h)扬程:7-150(m)转速:2900r/min或1450r/min功率:0.75-250(KW)5. IH型化工泵IH型化工泵是一种特殊用途的流体输送泵,适用于输送含有固体颗粒、腐蚀性液体、高温液体等。

xa单级离心泵参数

xa单级离心泵参数

xa单级离心泵参数单级离心泵是一种常用的工业设备,广泛应用于工农业生产中的输送、循环和增压等工艺流程。

xa单级离心泵参数是指该型号离心泵的技术规格和性能参数。

下面将从泵的工作原理、结构特点、主要参数和应用领域等方面进行详细介绍。

xa单级离心泵采用离心力将液体从进口吸入并向出口排出,通过转子的旋转将机械能转化为流体能量,从而实现液体的输送。

该泵采用的是单级离心式结构,意味着泵的转子只有一个级数,即只有一个叶轮,与电机通过联轴器连接。

泵的进出口之间有一定的距离,通过泵壳、叶轮和泵轴的配合,使液体在泵内形成高速旋转的涡流,然后受离心力的作用从泵的出口排出。

xa单级离心泵的主要结构特点包括泵壳、叶轮、泵轴和轴承等。

泵壳通常采用铸铁或不锈钢制作,具有良好的耐腐蚀性和强度,能够承受较高的压力。

叶轮是离心泵中最重要的零件,通常由铸铁、不锈钢或铜制成,其形状和叶片数目会对泵的性能产生重要影响。

泵轴和轴承则用来支撑叶轮,使其能够旋转。

xa单级离心泵的主要参数包括流量、扬程、转速、功率和效率等。

流量是指单位时间内通过泵的液体体积,常用单位为立方米/小时或升/秒。

扬程是指液体从泵的进口到出口之间的高度差,常用单位为米。

转速是指泵转子的旋转速度,常用单位为转/分钟。

功率是指泵所需的输入功率,常用单位为千瓦。

效率是指泵的能量转化效率,即输出功率与输入功率之比,常用百分比表示。

xa单级离心泵的应用领域非常广泛。

在工业领域,它常用于输送各种液体,如水、石油、化工品、污水等。

在农业领域,它常用于灌溉、水产养殖、农田排水等。

此外,xa单级离心泵还广泛应用于建筑、市政工程、环保工程、能源工程等领域。

由于其结构简单、操作方便、效率高等优点,xa单级离心泵受到了广泛的欢迎和应用。

综上所述,xa单级离心泵参数是指该型号离心泵的技术规格和性能参数。

通过对泵的工作原理、结构特点、主要参数和应用领域的介绍,我们可以了解到xa单级离心泵的基本情况和使用特点。

IS型泵的参数

IS型泵的参数

产品名称:IS、IR型卧式单级单吸清水离心泵产品特点:IS型单级单吸(轴向吸入)离心泵,是全国联合设计的节能泵,它是BA型、B型及其他单级清水离心泵的更新型。

优点有:全系列水力性能布局合理,用户选择范围宽,检修方便;效率和吸程达到国际平均先进水平。

本型泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80℃。

IS、IR型卧式单级单吸清水离心泵的详细资料:一、产品概述:IS、IR型卧式单级单吸清水离心泵,是全国联合设计的节能泵,它是BA型、BL型及其他单级清水离心泵的更新型。

优点有:全系列水力性能布局合理,用户选择范围宽,检修方便;效率和吸程达到国际平均先进水平。

本型泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80℃。

二、产品特点:1、IS、IR型卧式单级单吸清水离心泵根据国际标准ISO2858所规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

2、IS、IR型卧式单级单吸清水离心泵的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。

其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修。

3、泵的壳体(即泵体和泵盖)构成泵的工作室。

叶轮、轴和滚动轴承等为泵的转子。

悬架轴承部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。

4、为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。

5、泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水。

泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将泵室内压力水引至填料环进行密封。

IH50-32-160型单级单吸化工离心泵

IH50-32-160型单级单吸化工离心泵

IH50-32-160型单级单吸化工离心泵 IH50-32-160型单级单吸化工离心泵是单级单吸悬臂式离心泵,其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E),是一种用以取代F型耐腐蚀泵更新换代的节能产品,该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计,它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃~105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH50-32-160型单级单吸化工离心泵型号意义: IH50-32-160型单级单吸化工离心泵性能范围: 流量Q:6.3~400m3/h 扬程H:5~132m 转速n:2900、1450r/min 配带功率:0.55~110KW 进口直径:50~200mm 最高工作压力:1.6Mpa IH型化工泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。

注:除上表已列出的材料外、生产厂还可根据用户需要,选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料,允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH50-32-160型单级单吸化工离心泵产品特点: IH50-32-160型单级单吸化工离心泵具有水利性能布局合理、可靠,体积小,质量轻,抗汽蚀性能好,电耗低,使用检修方便,工作效率高等优点。

IH型单级单吸离心泵为卧式结构,其结构设计基本能满足所有管道安装。

IH50-32-160型单级单吸化工离心泵旋转方向: IH50-32-160型单级单吸化工离心泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。

IH50-32-160型单级单吸化工离心泵轴封型式: 填料密封:泵盖内设有填料函,采用软填料密封,填料函内可通入有一定压力的水,供密封冷却,润滑、清洗用。

泵的型号定义及说明

泵的型号定义及说明

离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵,80年代,我国根据国际标准和排灌机械实际情况,对离心泵产品进行更新换代研制工作,并生产IB型、IQ型单级离心泵系列产品,已列为国家专业标准和行业标准。

1.1、单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。

其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,结构简单,使用方便。

1.2、IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的,共有84种产品,分3个派生系列,413个规格型号。

(1)性能范围泵口径50~200毫米,流量12.5~400立方米/时,扬程8~125米,配套动力有柴油机直联、皮带传动,电动机直联,功率1.1~110千瓦,转速1450~2900转/分。

(2)结构型式轻小型离心泵为轴向吸入单级单吸悬架式离心泵,泵体后开门,出口位于中心向上,后盖为压嵌式,轴承体与泵体直接联结,泵脚位于泵体下方,轴承用黄油润滑,轴封分为软填料、机械密封、橡胶油封三种。

叶轮均为闭式,传动分为联轴器传动和皮带传动两种。

泵叶轮转向:从泵进口方向看,叶轮转向为顺时针,当泵与柴油机直联传动时,为逆时针。

泵出口可装置手动泵,可去掉底阀,减少水力损失,并能使泵自吸。

2、双吸离心泵它是从叶轮两面进水的双吸离心泵,因泵盖和泵体是采用水平接缝进行装配的,又称为水平中开式离心泵。

与单级单吸离心泵相比,效率高、流量大、扬程较高。

但体积大,比较笨重,一般用于固定作业。

适用于丘陵、高原中等面积的灌区,也适用于工厂、矿山、城市给排水等方面。

双吸离心泵有S型、Sh型、SA型、SLA型几种型号,S型与Sh 型的区别是,从驱动端看,S型泵为顺时针方向旋转,Sh型为逆时针方向旋转。

IH150-125-400型单级单吸化工离心泵

IH150-125-400型单级单吸化工离心泵

IH150-125-400型单级单吸化工离心泵 IH150-125-400型单级单吸化工离心泵是单级单吸悬臂式离心泵,其标记额定性能点和尺寸等效果用国际标准IS02858-1975(E),是一种用以取代F 型耐腐蚀泵更新换代的节能产品,该系列化工离心泵根据节能型泵的性能、技术要求和试验方法等而设计,它是我国推广的节能泵类产品之一。

是长沙中联泵业有限公司科技人员联合国内水泵专家选用国内优秀水力模型设计开发。

供吸送清水及物理化学性质类似水不含固体颗粒的液体。

广泛用于工农业城市排水、消防供水等。

供输送20℃~105℃的腐蚀性介质或物理、化学性能类似于水的介质。

IH150-125-400型单级单吸化工离心泵型号意义: IH150-125-400型单级单吸化工离心泵性能范围: 流量Q:6.3~400m3/h 扬程H:5~132m 转速n:2900、1450r/min 配带功率:0.55~110KW 进口直径:50~200mm 最高工作压力:1.6Mpa IH型化工泵有29个基本型,其中22个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后,达112个规格。

注:除上表已列出的材料外、生产厂还可根据用户需要,选用适合制造该系列化工泵的材料。

所选材料及其代号应原则符合GB2100-80。

对国家尚未规定代号的材料,允许采用国际或国内通用的材料代号(如行业或工厂标准)。

IH150-125-400型单级单吸化工离心泵产品特点: IH150-125-400型单级单吸化工离心泵具有水利性能布局合理、可靠,体积小,质量轻,抗汽蚀性能好,电耗低,使用检修方便,工作效率高等优点。

IH型单级单吸离心泵为卧式结构,其结构设计基本能满足所有管道安装。

IH150-125-400型单级单吸化工离心泵旋转方向: IH150-125-400型单级单吸化工离心泵通过加长联轴器由电动机直接驱动,从电动机端看,按顺时针方向旋转。

IS80-50-250型单级单吸离心泵

IS80-50-250型单级单吸离心泵

100-65J45.412.6125.8 1480 5041 7 Y132M-4 59 2.0 281 100
315B
100-65-315C 85.823.83 92 2980 35.83 45 Y225M-2 60 3.6 270 100
65 95 65 130
65 130 65 130 65 130 65 130 65 130 65 130
IS80-50-250型单级单吸离心泵成套范围:
成套供应泵,电动机、公用底座、联轴器等,还提供底阀、止回阀、闸阀。
IS80-50-250型单级单吸离心泵性能参数
型号/参数
流量 Q
轴功 扬程 转速
率 Hn
Pa
配带电动机效Fra bibliotek汽蚀 叶轮直 进出口 出口口 泵

量径

径重
n
功率
m3/h L/s m r/min kw
250A
65 95
Y200L1-
100-65-250B 86.624.06 60 2980 20.81 30
2 68 3.8 219 100
65 95
100-65J-250 43.312.03 15 1480 2.76 4 Y112M-4 64 2.0 219 100
60 16.67 133
39.5
55 3.0
100-65-315 100 27.78 125 2980 51.6 75 Y280S-2 66 3.6 307 100
120 33.33 118
57.6
67 4.2
30 8.33 34
5.45
51 2.0
100-65J-315 50 13.89 32 1480 6.92 11 Y160-4 63 2.0 307 100

泵型号国标规格

泵型号国标规格

泵型号国标规格
泵的型号和规格因使用场合和需要不同而有多种,以下是一些常见的泵型号及其参数:1.BA型泵:单级单吸悬臂式离心泵,流量为4.5~360m³/h,扬程为8~98米,
介质温度在80℃以下。

例如,8BA--18A中,8代表吸入管接头为8英寸,BA代表单级单吸悬臂式离心泵,18代表缩小1/10后化为整数的比转数,A代表缩小了外径的叶轮。

2.SH型泵:单级双吸泵壳水平中开的卧式离心泵,流量为102~12500m³/h,
扬程为9~140米,介质温度小于80℃。

例如,48SH-22中,48代表吸入管接头为48英寸,即入口直径为1.2米,SH代表单级双吸泵壳水平中开的卧式离心泵,22代表缩小了1/10后化为整数的比转数,即ns≈220。

3.DA型泵:单吸多级分段式离心泵,流量为25~350m³/h,扬程为25~550
米。

此外,国标潜水泵也有多种规格型号,如WQ为国标潜水泵型号代号,D表示剪切式潜水泵,10表示进口直径为50mm,8表示出口直径为32mm,0.55表示轴功率为0.55kW。

在选择泵时,需要考虑使用场合、流量、扬程、介质温度、液体性质等因素。

同时,应遵循相应的国家标准,如《潜水排污泵》(GB/T 26698-2011)等。

以上信息仅供参考,如需更多关于泵型号和规格的信息,建议咨询泵的生产商或供应商,或查阅相关的专业书籍。

卧式单级离心清水泵型号及参数

卧式单级离心清水泵型号及参数

【IS型卧式单级离心清水泵】产品:【IS型卧式单级离心清水泵】产品概述:IS、IR型卧式单级单吸清水离心泵,是全国联合设计的节能泵,它是BA型、BL型及其他单级清水离心泵的更新型。

优点有:全系列水力性能布局合理,用户选择范围宽,检修方便;效率和吸程达到国际平均先进水平。

本型泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80℃。

【IS型卧式单级离心清水泵】型号意义:【IS型卧式单级离心清水泵】性能范围:IS、IR型泵系根据国际标准IS02858所规定的性能和尺寸设计,其技术标准均向国际标准靠拢,达到国际先进水平。

它是我国推广的节能泵类产品之一。

本泵结构简单,性能可靠,体积小,重量轻,抗汽蚀性能好,电耗低,使用维修方便。

IS、IR型泵通用性广,全系列共140种规格,但只用四种轴;同一规格的轴,轴承,轴封,能互换;全系列泵的悬架也只有四种。

泵转速分为2900和1450转/分两种。

性能如下: 2900转/分 1450转/分最大流量: 240米3/分400米3/分最高总扬程: 125米 55米最高转速: 3500转/分(用于60调波电源时,叶轮直径有所减少)最高工作温度:80℃允许吸入管路压力0.3MPa,泵的最高使用压力1.6MPa。

【IS型卧式单级离心清水泵】结构说明:IS型泵为后开式,拆开泵盖和叶轮时不需拆卸吸水和排出管路。

悬架内装有两个滚珠轴承,用机器油或润滑脂润滑。

泵通过弹性联轴器由电动机直接驱动。

涡室、脚、进水法兰和出水法兰铸成一个整体。

【IS型卧式单级离心清水泵】产品结构图:IS、IR型泵系根据国家标准ISO2858所规定的性能和尺寸设计的,主要由泵体(1)、泵盖(2)、叶轮(3)、轴(4)、密封环(5)、轴套及悬架轴承部件(12)等所组成。

IS、IR型泵的泵体和录盖的部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。

其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部件,进行检修。

单级单吸离心泵 型式与基本参数 标准

单级单吸离心泵 型式与基本参数 标准

单级单吸离心泵型式与基本参数标准下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、型式介绍。

单级单吸离心泵是一种常用的流体输送设备,其结构简单、运行可靠。

WQL型立式单级离心泵品牌厂家型号参数

WQL型立式单级离心泵品牌厂家型号参数

WQL型立式单级离心泵品牌厂家型号参数■WQL型立式单级离心泵产品概述:WQL型立式离心泵是上海卧泉泵业科技人员联合国内水泵专家选用国内优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在离心泵的基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

符合优越新国家机械部JB/T53058-93的标准要求。

产品按国际IS02858标准设计制造。

93年通过国家机械工业部管道泵产品统检合格。

供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。

(WQL型泵又称管道泵、离心泵、管道离心泵、单级离心泵、立式离心泵、增压泵、热水泵、循环泵等)。

■WQL型立式单级离心泵型号意义:■WQL离心泵使用条件:1、WQL立式离心泵吸入压力≤1. 0MPa,或泵系统优越高工作压力≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa,泵静压试验压力为2.5MPa,订货时请注明系统工作压力。

泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃,相对湿度<95%。

3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。

注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。

■WQL型单级单吸离心泵主要用途:1. WQL立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。

2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度120℃以下。

3. GRG型立式高温离心泵广泛用于:能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵,使用温度240℃以下。

IS50-32-200型单级单吸离心泵厂家型号参数,单级单吸离心泵工作原理,长沙三昌泵业

IS50-32-200型单级单吸离心泵厂家型号参数,单级单吸离心泵工作原理,长沙三昌泵业

IS50-32-200型单级单吸离心泵厂家型号参数,单级单吸离心泵工作原理,长沙三昌泵业
IS型单级单吸离心泵概述:
IS型单级单吸离心清水泵,适用于工业和城市给排水,亦可用于农业排灌。

用于输送清水或物理及化学性质类似于水的其他液体,被输送液体温度不高于80℃,允许进口压力0.6MPa.
IS型单级单吸离心泵参数范围:
流量Q 5.4~400m3/s
扬程H 4~125m
IS型单级单吸离心泵型号说明:
IS100-65J-200A
IS-单级单吸离心清水泵
100-吸入口直径(mm)
65-吐出口直径(mm)
J-J表示降速使用
200-叶轮的名义直径(mm)
A-A、B、C分别表示叶轮外径经第一、二、三次切割
IS型单级单吸离心泵结构型式:
泵为卧式安装,水平轴向吸入,向上径向吐出。

泵为悬架式结构,检修时不需拆卸进、出口管路,即可退出转子部件进行检修。

泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结,泵的轴封采用软填料密封。

轴承为单列向心球轴承,采用润滑油润滑。

IS型单级单吸离心泵旋转方向:
从电机端看,泵为顺时针方向旋转。

IS型单级单吸离心泵主要零件材质:
过流部件材质一般为普通灰铸铁。

IS型单级单吸离心泵成套范围:
成套供应泵,电动机、公用底座、联轴器等,还提供底阀、止回阀、闸阀。

129
130
131
132
133
134
135
136
137
138。
