变电所主接线的基本形式
变电所主接线的基本形式
变电所主接线的基本形式
1.单回线接线形式：变电所主接线由一条进线和一条出线组成，常见于小型变电站或用电负荷较小的场所。
该形式接线简单，操作便捷，但缺点是进出线不能进行备份，如果出现问题或故障，可能导致停电。
2.双回线接线形式：变电所主接线由两条进线和两条出线组成，常见于中型变电站或用电负荷较大的场所。
其中一条回路为正常工作回路，另一条回路为备用回路，可在正常回路出现故障时切换使用备用回路，保证供电的连续性和可靠性。
3.星形接线形式：变电所主接线由一个进线和多个出线组成，常见于大型变电站或需要供电给多个不同用电负荷的场所。
在星形接线中，变电站的主变压器中性点与地相连，各个用户的负载被连接到主变压器的各个相线上。
这种接线形式能够满足多个用户的用电需求，方便管理和供电。
4.环网接线形式：变电所主接线形成一个环状回路，常见于市区电网或远程供电的场所。
环网接线能够实现多路电源之间的多路供电和相互备份，提高供电的连续性和可靠性。
除了以上几种基本形式外，根据实际需要，变电所主接线还可以采用其他形式，如分段接线、联络线接线等。
不同的形式适用于不同的场合，能够满足不同的供电需求。
在设计变电所主接线时，需要综合考虑用电负荷、供电可靠性、操作便捷性等因素，选择合适的接线形式。

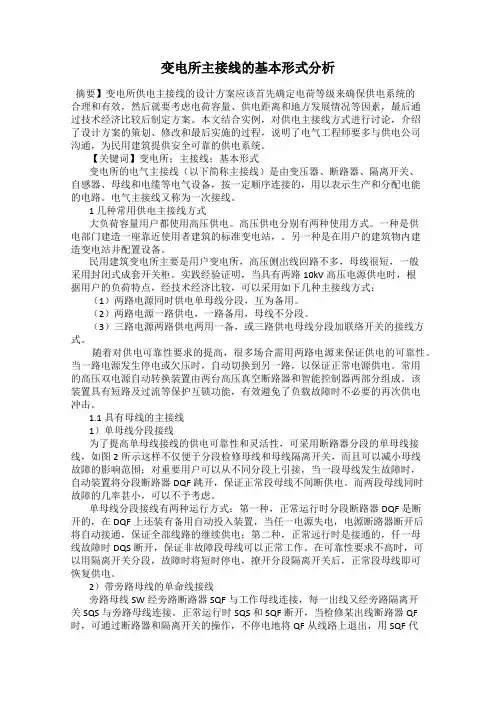

变电所主接线的基本形式分析
变电所主接线的基本形式分析摘要】变电所供电主接线的设计方案应该首先确定电荷等级来确保供电系统的合理和有效，然后就要考虑电荷容量、供电距离和地方发展情况等因素，最后通过技术经济比较后制定方案。
本文结合实例，对供电主接线方式进行讨论，介绍了设计方案的策划、修改和最后实施的过程，说明了电气工程师要多与供电公司沟通，为民用建筑提供安全可靠的供电系统。
【关键词】变电所；主接线；基本形式变电所的电气主接线（以下简称主接线）是由变压器、断路器、隔离开关、自感器、母线和电缆等电气设备，按一定顺序连接的，用以表示生产和分配电能的电路。
电气主接线又称为一次接线。
1 几种常用供电主接线方式大负荷容量用户都使用高压供电。
高压供电分别有两种使用方式。
一种是供电部门建造一座靠近使用者建筑的标准变电站，。
另一种是在用户的建筑物内建造变电站并配置设备。
民用建筑变电所主要是用户变电所，高压侧出线回路不多，母线很短，一般采用封闭式成套开关柜。
实践经验证明，当具有两路10kV高压电源供电时，根据用户的负荷特点，经技术经济比较，可以采用如下几种主接线方式：（1）两路电源同时供电单母线分段，互为备用。
（2）两路电源一路供电，一路备用，母线不分段。
（3）三路电源两路供电两用一备，或三路供电母线分段加联络开关的接线方式。
随着对供电可靠性要求的提高，很多场合需用两路电源来保证供电的可靠性。
当一路电源发生停电或欠压时，自动切换到另一路，以保证正常电源供电。
常用的高压双电源自动转换装置由两台高压真空断路器和智能控制器两部分组成。
该装置具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。
1.1具有母线的主接线1）单母线分段接线为了提高单母线接线的供电可靠性和灵活性，可采用断路器分段的单母线接线，如图2所示这样不仅便于分段检修母线和母线隔离开关，而且可以减小母线故障的影响范围；对重要用户可以从不同分段上引接，当一段母线发生故障时，自动装置将分段断路器DQF跳开，保证正常段母线不间断供电。
变电站主接线的基本形式详解
变电站主接线的基本形式详解变电站是电力系统中不可或缺的一环，它起着输电、变电、配电、调节电压、保护及控制等功能。
主接线作为变电站工程的核心部分承担了能量传输的重要任务。
本文将对变电站主接线的基本形式进行详解。
一、主接线概述主接线是变电站中贯穿所有电气设备的主体架构，承担着输电、分配、开关等功能，将线路运行所需的电能有机结合在一起。
变电站主接线一般由下列几方面内容组成：•额定电压：主接线必须与变电站本身之间的额定电压匹配，一般是110kV、220kV、500kV、750kV等。
•输电容量：主接线将输电线路经变压器变成变电站本身所需的电能，因此主接线的损耗必须小，并且输电容量大小要相当，以确保变电站正常运行。
•形式多样：包括框架式、单汇流式、多汇流式等几种形式。
根据实际情况，选择合适的主接线形式，以达到最佳的输电效果。
二、主接线的形式主接线形式的选择是变电站设计与建设中较为重要的一环，同时也是最具挑战性的一部分。
不同的主接线形式根据变电站的实际情况选择不同的方案。
以下是三种常用的主接线形式。
1. 框架式框架式主接线通常适用于额定电压小于500kV的变电站，一般采用钢管框架结构。
框架结构坚固、耐腐蚀、重量轻，同时可以防止漏电，使系统运行更加可靠。
框架式主接线的使用成本低，同时操作简单容易维护。
2. 单汇流式单汇流式主接线通常适用于额定电压中、低压变电站。
单汇流式主接线由同一截面积的铝排制成，排杆的结合处用桥接片桥接起来。
排杆及连接器为轻型铝制材料，容易安装、操作、维护。
因为它仅有一汇流，所以在常规情况下的运行电流不宜过大，需尽可能减少汇流局部损耗。
3. 多汇流式多汇流式主接线常用于高压变电站中，由安装在水平排端点的二汇流接线排构成。
因为它有多个汇流结构，所以电流分解均匀，压降小，缺陷较易定位，同时机械强度也有所提高。
缺点是造价比较高，而且安装和维护的难度也较大。
三、主接线的故障处理变电站主接线故障的处理方式粗略地分为两类：一个是从故障点直接修理，使用锡焊接头连接、替换电气元件等方式进行紧急处理；另一个是采用绕行等措施，避免故障点对整个输电线路的影响。
主接线的基本形式
(一)单母线接线1、单母线无分段接线接线的特点：只有一组母线WB，所有的电源回路和出线回路，均经过必要的开关电器连接在该母线上并列运行。
优点：接线简单、清晰，所用的电气设备少，操作方便，配电装置造价便宜。
缺点：只能提供一种单母线运行方式，对状况变化的适应能力差；母线或母线隔离开关故障或检修时，全部回路均需停运（有条件进行带电检修的例外）；任意断路器检修时，其所在的回路也将停运。
适用范围：单母线接线的工作可靠性和灵活性都较差，只能用于某些出线回路较少，对供电可行性要求不高的小容量发电厂与变电站中。
2、单母线分段接线接线特点：利用分段断路器QFd将母线适当分段。
母线分段的数目，取决于电源的数目、容量、出线回数、运行要求等，一般分为2～3段。
应尽量将电源与负荷均衡的分配与各母线段上，以减少各分段间的功率交换。
对于重要用户，可从不同母线段上分别引出两个及以上回路向其供电。
优点：可以提供单母线运行、各段并列运行、各段分列运行等运行方式，且便于分段检修母线，减小母线故障的影响范围。
当任一段母线故障时，继电保护装置可使分段断路跳闸，保证正常母线段继续运行。
若分段断路器平时断开，则当任一段母线失去电源时，可由备用电源自动投入装置使分段断路器合闸，继续保持该母线段的运行。
缺点：是在一段母线故障检修期间，该段母线上的所有回路均需停电；任一断路器检修时，所在回路也将停电。
适用范围：单母线分段接线，可应用于6～220KV配电装置中。
3、单母线分段带旁路母线接线接线特点：增设了一组旁路母线WP及各出线回路中相应的旁路隔离开关QSp，分段断路器QSd兼作旁路断路器QFp，并设有分段隔离开关QSd.运行特点：平时旁路母线不带电，QS1、QS2及QFp合闸，QS3、QS4及QSd断开，主接线系统按单母线分段方式运行。
当需要检修某一出线断路器（如QF1）时，可通过闸操作，由分段断路器代替旁路断路器，使旁路断路器经QS4、QFP、QS1接至1段母线，或经QS2、QFP、QS3接至2段母线而带电运行，并经过被检修断路器所在回路的旁路隔离开关（如1QF）及其两侧的隔离开关进行检修，而不中断其所在线路的供电。
变电站主接线
一、单元接线
一、单元接线：线路 和变压器串联的无
母线接线成为线路
-变压器组的单元 接线。
• 优点：接线最简单，设备少，操作方 便，造价最低。 • 缺点：当单元中任一设备故障或检修 时，变电站全部停电。 • 适用：建设初期的变电站，或只有一 台变压器，一回线路，无重要用户的 终端变电站。
• 一般在分段断路器上装设有自动投入装置
（BZT），当任一分段电源故障，其断路器自动 断开，在BZT的作用下，分段断路器DLF可自动 投入，就可保证该段母线的继续供电。当任一电 源检修时，可手动合上DLF断路器，同样可保证 对用户的继续供电。
运行方式
• 运行方式：主接线的运行方式，是指 主接线系统中各电气设备的运行状态
及其相互连接的方式。
• 举例：10千伏侧单母线分段接线
举例：10千伏侧单母线分段接线
• 分段断路器DLF在正常运行时可以接通也可以断
开。
• 1）若正常运行DLF断路器是接通的，当任一段母
线故障时，母线继电保护动作，将110断路器和
连接在故障母线段上的电源断路器101或102断开，
这时，非故障母线段仍可工作。举例：10千伏侧
单母线分段接线。
• 2）通常在运行中DLF断路器是断开的，其两
侧隔离开关1101、1102是合上的，这样使两
台主变压器分开运行，可减少短路电流，以便
选用轻型断路器，不装电抗器，简化继电保护。
另外，当10千伏电网DLF内发生短路时，仅 使故障线路所在的一段母线的电压降低，而另 一段母线仍可保持有较高的电压。
• 优点：当线路发生故障时，仅将故障 线路断路器断开，其他三条线路仍可 继续工作。 • 缺点：当变压器故障时，于故障变压 器连接的2台断路器都将短时断开，从 而影响了非故障线路的工作。
变电所常见进线及主接线方式
变电所常见进线及主接线方式一.常见进线1.隔离开关引入电缆进线，露天变电所变压器容量在1000KVA及以下。
室内变电所，变电所变压器容量在315KVA及以下，常用于小容量三级负荷，常用于线路－变压器组接线方式。
2.跌落式熔断器引入多用于露天变电所，架空进线，变电所变压器容量在630KVA及以下，常用于线路－变压器组接线方式。
3.电力电缆直接引入适用于通常建筑物内及彼此距离较近，变电所变压器容量1000KVA 及以下，常用于线路－变压器组接线方式。
4.隔离开关与接地开关组引入隔离开关分断时，接地开关同时接地，确保人身和设备平安。
5.负荷开关与熔断器引入用于线路－变压器组接线方式时，适于变电所变压器560 KVA～1000KVA，当熔断器不能满意继电爱护要求时，宜选用断路器。
配电所专用电源线的进线开关设备当无继电爱护和自动装置要求,可采纳；环网柜常用。
6.隔离开关与断路器引入目前使用广泛。
7.增加避雷器引入架空进线及电缆进线30m引入。
二.6～10KV配电所常见主接线1.单电源单母线不分断接线适用于三级负荷供电，如有备用电源时也可对二级负荷供电。
a.优点：线路简洁，使用设备少，造价低；b.缺点：供电的牢靠性和敏捷性差，母线或母线隔离开关故障检修时造成用户停电。
2.双电源单母线不分断接线（明备用）用在负荷较大的二级负荷或负荷较小的一级负荷，若为一级负荷，备用电源应采纳自动投入方式。
3.双电源单母线分断接线（明备用）某段母线故障和检修时，不影响另段母线正常运行，系统相对敏捷些。
4.双电源单母线分断接线（暗备用）常用在大型民用建筑中，每路进线应能带全部一级负荷及重要二级负荷，常取总负荷的70％。
5.环网接线相当于双电源树干式供电，一般采纳开口运行，通常采纳以负荷开关为主的高压环网柜。
虽牢靠性高些，但继电爱护简单整定协作困难，而且查找故障麻烦，一般用在比较密集的居民小区，小型加工工业等三级负荷或容量较小的二级负荷。
主接线的基本接线形式
（2）灵活性好，扩建方便 1）各电源可任意分到一组母线上适应系统调度 2）运行方式多——单母运行、单母分段运行（母联断路器闭合 进出线分别接到两组母线上）和固定连接运行（母联断路器闭 合，电源与荷均分两组母线上）。 （3）经济性差，操作不方便（QS既是隔离电器又作为改变运行 时的操作电器） 倒母线操作步骤（按两个”先通后断”）： 1）检查备用母线是否完好 先合母联两侧的隔离开关，后合母联断路器，若母联断路器不 跳闸，备母完好。则 2）先合备用母线侧的WQS，后断工作母线侧WQS； 3）先断母联QF，后断其两侧QS。 此工作母线处于不带电状态，接入三相短路接地线，可对其检 修。 说明：因母联连接两组母线，步骤2）的WQS依次合、断只是 转移电流不会产生电弧
4）双母四分段带旁 母接线 容量大、 进出线多，变电所 或电厂的升高电压 级接线。焦作电厂 的220kV主接线用 之。
缺点：母线故障或检 修时，造成厂所短 时停电或部分短时 停电。
怎样克服此缺点呢？ 须采用一个半断路 器（3/2）接线。
3.一个半断路器接线（3/2） 每两回路通过三台断路器接在两 组母线上的接线形式。 特点(相对双母线)： 1）供电可靠性高 母线故障不停电; 检修断路器不停电 2）灵活且操作方便
具有汇流接线形式，接线复杂、占地面积大；当进出线少时应采用占地 面积少、接线简单的无汇流母线形式。
二、无汇流母线的电气主接线
1.单元接线 发电机与变压器直接连接成一个单元，组成发电机-变压器组，无发电 机电压母线的接线。
特点 可限制发电机电压下短路电流和节省断路器
2.桥形接线 当有两台变压器和两条线路采用，按桥断路器的位置，分为内桥和外侨。 1）内桥接线 桥断路器位于变压器侧，线路中有断路器的桥接线。 特点1）正常操作时，线路投切方便，变压器不方便。
变电所的电气主接线
Part
05
变电所电气主接线的实例分析
实例一：某110kV变电所的电气主接线
总结词：简单可靠
详细描述：该变电所采用单母线分段接线方式，进出线回路数适中，能够满足供 电可靠性和灵活性的要求。同时，该接线方式简单明了，方便运行维护。
实例二：某220kV变电所的电气主接线
总结词：灵活性高
详细描述：该变电所采用双母线分段接线方式，具有较高的灵活性，能够满足不同运行方式的需求。 同时，该接线方式方便扩建，适应未来发展。
灵活性
可扩展性
主接线设计考虑了未来扩建的可能， 为新增设备或线路提供了接入的便利。
主接线设计灵活，能够适应各种运行 状态和故障情况，保障了供电的可靠 性和稳定性。
主接线的未来发展趋势
01
02
03
智能化
随着技术的发展，电气主 接线将与智能化技术结合， 实现远程监控、自动诊断 和智能调度等功能。
紧凑化
分类
按电压等级分类
电气主接线可以分为高压电气主 接线（35kV及以上）和低压电气 主接线（35kV以下）。
按可靠性要求分类
电气主接线可以分为一级、二级 和三级电气主接线。
按接线方式分类
电气主接线可以分为单母线接线、 双母线接线、桥式接线、多角形 接线等。
按用途分类
电气主接线可以分为电力系统的 主接线、配电装置的主接线和用 电设备的主接线。
目的和重要性
目的
电气主接线是电力系统中的重要组成部分，其目的是确保电力系统的安全、稳定、可靠 ，其设计合理与否直接关系到电力系统的整体性能和运行 安全。一个合理的电气主接线可以有效地降低线路损耗、减少事故发生概率、提高供电
可靠性，从而保障电力系统的稳定运行和用户的用电安全。
变电站主接线
1、变电站电气主接线概述主接线是变电站电气设计的首要部分，也是构成电力系统的重要环节。
主接线的确定对电力系统及变电站本身运行的可靠性、灵活性、经济性密切相关，并且对电气设备的选择、配电装置的布置、继电保护和控制方式的的拟定有较大影响。
因此，必须处理好各方面关系，全面分析有关影响，通过技术经济比较，合理确定主接线方案。
2、变电站主接线形式（1）变压器—线路组接线变压器—线路组接线是一台变压器与一条线路构成一个接线单元。
优点：设备少、高压配电装置简单、占地面积小、本回路故障对其他回路没有影响。
缺点：可靠性不高。
线路故障或检修时，变压器停运；变压器故障或检修时，线路停运。
（2）桥接线桥接线又分为内桥接线、外桥接线和扩大桥接线。
1）内桥接线内桥接线是桥断路器接在线路断路器内侧。
特点：线路的投入和切除操作方便，线路故障时，仅故障线路断路器断开，其他线路和变压器不受影响。
但是，当桥断路器检修停运，两回路需解列运行。
变压器的投入和切除操作需要动作两台断路器，操作较复杂。
当变压器故障时，两台断路器动作，致使一回无故障线路停电，扩大了故障切除范围。
2）外桥接线外桥接线是桥断路器接在线路断路器外侧，另外两台断路器接在变压器回路。
特点：当线路发生故障时，需动作与之相连的两台断路器，从而影响一台未发生故障的变压器运行，因此，外桥接线只能用于线路短、检修和故障少的线路中；主要用在变压器投入和切除操作比较频繁、通过桥断路器有穿越功率的情况下。
3）扩大桥接线其接线特点与内桥接线或外桥接线基本相同。
因该种接线需用的断路器数量与单母线接线相同，所以在实际工程中采用得较少。
（3）单母线接线整个配电装置只有一组母线，所有电源和出线都接在同一组母线上。
特点：是母线制接线中最简单、清晰，采用设备少、造价低、操作方便、扩建容易。
但是可靠性不高。
（4）单母线分段接线用断路器将母线分段，分段后的母线和母线隔离开关可分段轮流检修。
特点：具有单母线接线的简单、清晰，采用设备少、操作方便、扩建容易等优点外，增加分段断路器后，提高了可靠性。
第三章 变电所电气主接线
优点： 结线简单清晰，使用设备少，投资低，比较经济，发生误操作的
可能性较小。
③、单母线带旁路的结线 单母线带旁路结线方式如下图所示，增加了一条母线和一组联络用开关电器，增加了 多个线路侧隔离开关。 特点： 运行方式灵活，检修设备时可以利用旁路母线供电，可减少停电次数，提 高了供电的可靠性。
应用： 这种结线适用于配电线路较多、负载性质较重要的主变电所或高压配电所。
图a 电缆进线的非独立式 车间变电所高压侧主接线
图b 架空进线的非独立 式车间变电所高压侧主接线
（3）、独立式变电所的主结线方案 独立式变电所的主结线方案通常根据两种情 况来进行分类：只装设一台变压器的变电所和装 设两台变压器的变电所。 ①装设一台变压器的6～10kV独立式变电所 主结线。 当变电所只有一台变压器时，高压侧可不设 母线，这种结线就是上述的“线路一变压器组单 元”结线方式。根据高压侧采用的控制开关不同， 有下面几种主结线形式。 a、 高压侧采用隔离开关－熔断器或跌开式 熔断器的变电所主结线方案，如下图所示为高压 侧采用隔离开关－熔断器或跌开式熔断器的变电 所主接线图。 特点： 该结线结构简单，投资少， 但供电可靠性不高，且不宜频繁操作，这 种结线的低压侧应采用低压断路器以便带 负荷进行停、送电操作。 应用： 一般只用于500 kV· A及以下 容量变电所，对不重要的三级负荷供电。 采用隔离开关－熔断器或跌开式熔断器的变电所主接线图
2）、 双母线结线
双母线结线方式如图所示。
特点： 两段母线可互为备用，运行可靠性和灵活性都得到很大提高，但开关 设备的数量大大增加，从而其投资较大。 应用： 双母线结线在中、小型变配电所中很少采用，主要用于负荷大且重要 的枢纽变电站等场所。
双母线结线
3）． 桥式结线 桥式结线是指在两路电源进线之间跨接一个断路器，犹如一座桥，有内桥式结线 和外桥式结线两种： ①、内桥式结线 断路器跨接在进线断路器的内侧，靠近变压器，称为内桥式结线，如图a所示；
变电所的主接线
开关柜编号 开关柜型号 回路名称
H 5 KYN28-12-002
2# 配变（630kVA）
VS1-B-12 /630-25
LZZBJ9-12 50/5
JN15-10
H 4 KYN28-12-002 1# 配变（630kVA）
TMY-80 × 5
VS1-B-12 /630-25
LZZBJ9-12 50/5
（1） 内桥式接线：
断路器跨在进线断路器的内侧，靠近变压器，
1WL 1QS
2WL 4QS
称为内桥式接线。
1QF
2QF
① 结构：
2QS 7QS
5QS 8QS
3QS
6QS
2T
4QF
5QF
② 特点：接线简单，经济，可靠性高，安全，灵活 。
6QF
线路检修或故障时由另一路电源供电。
变压器检修或故障时经倒闸操作恢复供电。
② 特点：供电可靠性高，操作灵活。 采用分段单独运行时，当任一段母线发生故障或检修时，仅停止该
段母线所带负荷的供电。当任一电源线路故障或检修时，可经“倒闸操 作”恢复该段母线所带负荷的供电。母线故障或检修时，仍有50%左
右 的用户停电。
“倒闸操作”的原则：接通电路时先闭合隔离开关，后闭合断路器； 切断电路时先断开断路器，后断开隔离开关。
采用并列运行时，若遇电源检修，无需母线停电，只需断开电源的 断路器及其隔离开关，调整另外电源的负荷就行。但是当母线故障或检 修时，就会引起正常母线的短时停电。 ③ 适用范围：有两路电源进线时，可对一、二级负荷供电。
三路高压电源供电单母线分段接线,用于高层宾馆饭店。
3．桥式接线
桥式接线是指在两线路—变压器组接线的高压侧间跨接一个断路器，犹如一 座桥。
变电所主接线方式
1 变电所主接线方式1.1 变电所主变压器的一次侧接线方式主接线图即主电路图，即表示系统中电能输送和分配路线的电路图，亦称为一次电路图，而用来控制、指示、监测和保护一次电路及其设备运行的电路图，则称二次电路图，或二次接线图。
二次回路是通过电流互感器和电压互感器与主电路相联系的。
变配电所的主接线，应根据变配电所在供电系统中的地位、进出线回路数、设备特点及负荷性质等条件确定，并应满足安全、可靠、灵活和经济等要求。
一、对工厂变电所主接线的要求如下：a安全：应符合有关国家校准和技术犯规和技术犯规的要求，能充分保证人身和设备的安全。
b可靠：应满足电力负荷特辑是其中一、二次负荷对供电可靠性的要求。
c灵活：应能适应必要的各种运行方式，便于切换操作和检修，且能适应负荷的发展。
d经济：在满足上述的前提下，尽量使主接线简单，投资少，运行费用低，并节约电能和有色金属消耗量。
一般来说，主接线图只表示电气设备的一相连接，因为三相交流电力装置中的所有三相连接方法是相同的，所接的电气设备也一样，这种图称为单线图。
为了使看图容易起见，图上只画出系统的主要元件，如发电机、变压器、断路器等，以及其相互间连接。
二、在接线时，变电所主接线的一般要求：a变电所中的高、低压母线一般采用单母线或单母线分段，车间变电所的变压器一般均分列运行；b变电所的主接线，应按照电源情况、生产要求、负荷性质、容量大小以及与邻近配变电所的联系等因数确定，力求简单可靠；c按在母线上的阀型避雷器和电压互感器一般合用一组隔离开关，架空线出现上的阀型避雷器不装设隔离开关；d全厂只有一台容量较小的配电变压器时其一次侧不宜设高压开关柜。
具在下列之一者，应装设母线分段断路器：其一是动装置有要求，其二是倒换电源严重影响生产，第三是出现回路多。
为了保证对一、二级负荷进行可靠在企业变电所中一次侧主接线中广泛采用由两电源线路受压和装设两台变压器的上台变压器的桥式主接线。
桥式又分为内桥、外桥、全桥三种，内桥、外桥分别如图a、b所示。
变电站主接线图（解释）
变电站主接线图（解释）变电站⼀次系统图1、单母线接线特点：只有⼀组母线，所有电源回路和出线回路，均经过必要的开关电器连接到该母线上并列运⾏。
主要优点：接线简单、清晰，所⽤电⽓设备少，操作⽅便，配电装置造价便宜。
主要缺点：适应性差，母线故障或检修，全部回路均需停电；任⼀回路断路器检修，该回路停电。
适⽤范围：单电源的发电⼚和变电所，且出线回路数少，⽤户对供电可靠性要求不⾼的场合；10kV纯⽆功补偿设备出线（电容器、电抗器）。
2、单母线分段接线特点：与单母线接线⽅法相⽐，增加了分段断路器，将母线适当分段。
当对可靠性要求不⾼时，也可利⽤分段隔离开关进⾏分段。
母线分段的数⽬，决定于电源的数⽬，容量、出线回数，运⾏要求等。
母线分段⼀般分为2－3段。
优点：母线发⽣故障时，仅故障母线段停电，缩⼩停电范围；对重要⽤户由两侧共同供电，提⾼供电可靠性；缺点：当⼀段母线故障或检修时，与该段所连的所有电源和出线均需断开，单回供电⽤户要停电；任⼀出线断路器检修，该回路要停电。
适⽤：6~10kV，出线6回以上；35~66kV，出线不超过8回时；110~220kV，出线不超过4回时。
3、单母线分段带旁路母线接线优点：增设旁路母线，增设各出线回路中相应的旁路隔离开关，解决出线断路器检修时的停电问题。
为了节省投资，可不专设旁路断路器，⽽⽤母线分段断路器兼作旁路断路器。
因为电压越⾼，断路器检修所需的时间越长，停电损失越⼤，因此旁路母线多⽤于35kV以上接线。
适⽤：6~10kV接线⼀般不设旁路母线；35~66kV，可设不专设旁路断路器的旁路母线；110kV出线6回以上，220 kV出线4回以上，宜⽤专设旁路断路器的旁路母线；出线断路器使⽤可靠性较⾼的SF6断路器时，可不设旁路母线。
4、双母线接线优点：两条母线互为备⽤，⼀条母线检修时，另⼀条母线可以继续⼯作，不会中断对⽤户的供电；任⼀母线侧隔离开关检修时，只需断开这⼀回路即可；⼯作母线故障时，所有回路能迅速切换⾄备⽤母线⽽恢复供电；可将个别回路单独接在备⽤母线上进⾏特殊⼯作或试验；因⽽可靠性⾼，运⾏⽅式灵活，便于扩建。
变配电所主接线方式
变、配电所主接线方式母线是汇集和分配电流的主要环节。
在变、配电所中，母线制是指变压器或电源进线与各馈出线之间的连接方式。
常用母线制主要有三种：单母线制、单母线分段制和双母线制，中小型工厂供、配电系统中一般不采用双母线制。
l.单母线制单母线制，用于只有一回进线的场合。
单母线制的可靠性和灵活性较低，母线或主干线上的设备如变压器T、断路器QF、隔离开关QS发生故障或检修时，都会影响母线全部负荷的用电。
2．单母线分段制两回电源进线时，通常采用单母线分段制，当母线分段开关需要带负荷操作或继电保护和互为备用自动投入装置时，应采用断路器.单母线分段制系统的可靠性和灵活性比单母线制好，基本上可满足一、二类负荷用户的要求。
当双回路电源同时供电时，母线分段联络开关通常是打开的，当某一回路故障（或一段母线故障）不影响另一段母线的正常供电，采用分段检修可避免全部负荷供电中断。
单母线分段制中，母线“合”运行可以增大供电电源容量，减少系统电源阻抗，有利于电弧炉等冲击性负载运行。
在供、配电系统中，一般用户采用“分”的运行方式1.单回电源进线单台变压器组接线单回电源进线—变压器组的几种典型接线方式，其共同特点是：一回电源进线经过一台主降压变压器供电到厂内配电母线上。
3.外桥接线它由主变压器一次侧两断路器和外桥上的联络断路器组成，进线由隔离开关受电。
这种接线在外部系统和受电线路保护对变电所受电侧无要求时和变电所内主变压器要求经常切换时使用。
优点：高压断路器数量最少；缺点：变压器的投入和切除较复杂，需动作两台断路器，影响一回线路的暂时停运；桥联络断路器检修时，两个回路需解烈运行；变压器侧的断路器检修时，变压器需较长时间停运。
使用范围：适用于较小容量的变电所，并且变压器的切换较频繁或线路较短、故障率较少的情况。
此外，线路有穿越功率时，也宜采用外桥接线。
4.内桥接线：它有两台受电线路的断路器和内桥上的母联断路器组成，主变压器与一次母线由隔离开关连接。
一文看懂全部变电站电气主接线方式
一、引言随着电力系统的快速发展，变电站电气主接线方式也在不断升级，以适应电力系统的不断变化。
正确的接线方式不仅能提高电力系统的安全性和可靠性，还能节约成本和资源，因此，变电站电气主接线方式的选择至关重要。
本文将详细解析变电站电气主接线方式的类型、特点及适用情况，帮助读者更好地理解不同接线方式的优缺点，从而为变电站电气主接线的选择提供参考。
二、变电站电气主接线方式的类型变电站电气主接线方式的类型也称为接线形式，主要包括以下几种：1. 单母线接法单母线接法是指变电站的母线只有一条，负荷和其它设备全部通过这条母线连接。
其中，单母线的前幅和后幅结构相同，两侧各设置接地刀闸，以保证安全。
单母线接法的优点是结构相对简单，运行可靠性高，安装和调试难度小。
但其缺点也显而易见，即可靠性不够高，一旦母线发生故障，将会导致整个系统的停运。
2. 双母线接法双母线接法是指变电站设置两条母线，并在两侧各设置两个断路器，以确保充分的备份保护。
在运行时，负荷可以根据实际需要连接到不同的母线上，以保证系统的安全性和可靠性。
双母线接法的优点是在出现母线故障时，可以及时切换到备用母线，确保系统的连续供电。
同时，该接法也有一定的经济优势，因为可以根据负荷情况灵活运行，提高整个系统的效率。
3. 汇流变及升压变联合接法汇流变及升压变联合接法是指在变电站中同时使用汇流变和升压变接线，以提高运行效率。
其中，汇流变将不同厂站输送的电流汇集到一个地方，升压变则将汇流后的电流升压到变电站需要的电压值。
汇流变及升压变联合接法的优点是可以快速汇集电流和升压电压，确保系统正常运行。
同时，也可以在实际负荷发生变化时进行调整，以提高系统的运行效率。
4. 母分手及环网接法母分手及环网接法是指在变电站中设置多条母线，并通过母分手和环网等手段将不同的线路连接起来。
在实际运行中，可以根据负荷情况对母线进行选线，以提高系统的可靠性和经济性。
母分手及环网接法的优点是通过灵活的选线和环网手段，可以避免母线单点故障和停运导致的损失。
城市轨道交通变电所中的电气主接线—主变电所的电气主接线
一、高压侧电气主接线 主变电所高压侧主接线有线路-变压器组接线、内桥形接
线、外桥形接线三种形式。
图4-1 线路-变压器组接线及桥形接线
1.线路-变压器组接线
主变电所两路高压电源进线（如110Kv)，可以都 是专线，也可以是一路专线、另一路“T”接。高压 侧主接线采用线路-变压器组、两断路器的形式，如 图4-1（a）所示。
二、中压侧主接线形式 目前，城市轨道交通主变电所中压侧一般采用单母线分段 形式，并设置母线分段开关。
图4-2 主变电所中压侧单母线分段接线
三、主变电所主接线举例
图4-3 主变电所主接线示意图
因内桥形接线线路侧装有断路器，线路的投入和切除十分方 便。
内桥形接线适用于电源线路较长、故障率较高的场合，也被 广泛应用与城市轨道交通中。
3.外桥形接线 主变电所两路高压电源进线可以都是专线，也可以是一路 专线、另一 路“T接。高压侧主接线采用外桥形接线形式，如 图4-1（C）所示。这种接线的优点是有3台断路器，需要的断 路器较少。 在正常运行方式下，外桥联断路器打开，两路线路各带 一 台主变压器。当一路进线电源失电后，外桥联断路器合闸，由 另主变电所范围内的全部一、二级用电负荷，根据供电系统 负荷变动情况，确定三级负荷的切除与保留。 这种接线方式中线路的投入和切除不太方便，需操作两台 断路器，并有一台主变压器哲时停运。桥联断路器检修时，两 个回路均需解列运行；主变压器侧断路器检修时，主变压器需 较长时期停运。 外桥形接线适用于电源线路较短，故障率较少。目前国内 城市轨道交通主变电所基本不采用这种接线方式。
这种接线的优点是接线简洁、高压设备少、占地 少、投资省、继电保护简单。
这种接线方式的适用范围：主变电所不设高压配 电装置，一台主变压器退出时，其他主变压器能承 担 工三变电所供电范围内的全部一、二级负荷。线 路-变压器组接线形式被广泛应用于城市轨道
