浅谈利用DEM数字高程数据及Google Earth卫星影像制作中比例地形图
利用Google Earth高程数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
用谷歌高程数据生成地形图，地质人必备技能
用谷歌高程数据生成地形图，地质人必备技能1 打开谷地系统
1 打开谷地系统
2 绘制图形确定范围
2 绘制图形确定范围
3 选择高程提取范围图形
3 选择高程提取范围图形
4 设置采样间距计算点数
4 设置采样间距计算点数
5 高程数据提取
5 高程数据提取
6 高程数据提取完毕
6 高程数据提取完毕
7 删除数据前2列
7 删除数据前2列
8 用户数据投影转换
8 用户数据投影转换
9 高程点投影完成
9 高程点投影完成
10 DTM分析读取高程数据
10 DTM分析读取高程数据
11 生成三角剖分网
11 生成三角剖分网
12 追踪剖分等值线
12 追踪剖分等值线
13 投影变换生成标准图框
13 投影变换生成标准图框
14 图框和等值线叠加
14 图框和等值线叠加
15 修改等高线和注记参数
15 修改等高线和注记参数
16 地形图绘制完成
16 地形图绘制完成
来自：鼠马象鸡说作图。
Google Earth卫星影像辅助空三制作中小比例尺地形图
３ 结 束 语
任 何一 座施 工测 量 复 杂 的桥 梁 ， 只要 制 定 出具 体 可行 的测量施 工 控制 方 案 ， 制 桥 梁施 工 中 的测 量 重 控 要 部位 和环 节 ， 同时做 好测 量数 据复 核工 作 ， 会避 免 就 桥 梁施 工 中测量 造成 的任 何错 误 ， 桥 梁 的顺 利 贯 通 给
Ｇ ｏ ｅ ａｈ ｏＳ ｃ 卫星影像辅助空三制作中小 比例尺地形图 ： Ｅ 王一Ｊ
２ ７
中， 外业 控制 是 整个 航 测 精 度 的重 要保 证 。在 地 形 困 难， 气候 恶 劣地 区 ， 人员 难 以进 入 ， 控 要 花 去 大 量 人 外
Ｓ Ｔ Ｓｕｔ ａａ ｏｏｒ ｈ ｉ ｉ ） 它 是 由美 国 Ｒ Ｍ（ｈ ｔｅＲ ｄｒ ｐｇａ ｙＭｓ ｏ ， ｌ Ｔ ｐ ｓｎ 太 空 总署 （ Ａ Ａ） 国防部 国家测 绘 局 （ ＭＡ） 合测 ＮＳ 和 Ｎ 联 量的 ， 覆盖 了全球 陆 地 表 面 的 ８ ％ 以上 。Ｓ Ｔ 数 据 ０ ＲＭ 精 度 有 １ａｃ ｓｃｎ ｒ—ｅｏｄ和 ３ｒ－ｅｏｄ两 种 ， 别 为 ３ ａｃ ｓｃｎ 分 ０ｍ
力和物力 ， 且周期长。在 国外项 目中， 许多第三世界国
家基础测绘信息严重不足， 进入大量人员进行外业控 制 工作 更是 难 上加 难 。许 多情 况 下 ， 铁 路 项 目的前 在
期 预 可研 阶 段 ， 路设 计 只 需 要 中 、 比例 尺 的 地 形 线 小
（ Ｒ Ｍ一 ） ９ （ Ｒ Ｍ一 ） Ｓ Ｔ １ 和 ０ｉ Ｓ Ｔ ３ 数据。现在 Ｇ ｎ Ｅ大部分
［ ］ Ｔ ２ ３ ２ ０ 客运专线铁路桥 涵工程施工技术指南 ［ ］ ３ Ｚ １－ ０ ５ ｓ

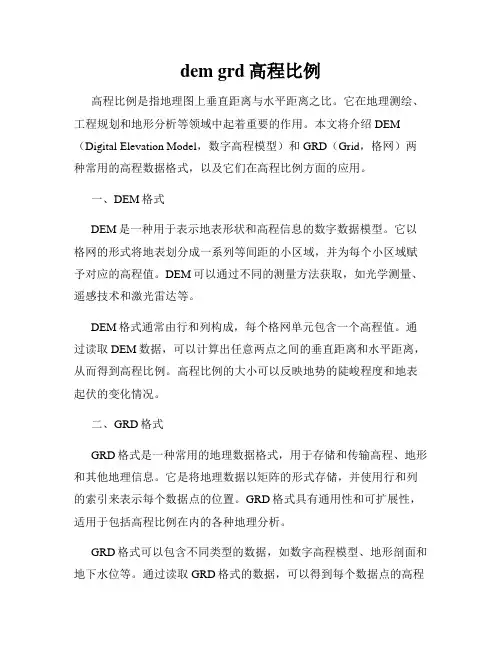

dem grd高程比例
dem grd高程比例高程比例是指地理图上垂直距离与水平距离之比。
它在地理测绘、工程规划和地形分析等领域中起着重要的作用。
本文将介绍DEM （Digital Elevation Model，数字高程模型）和GRD（Grid，格网）两种常用的高程数据格式，以及它们在高程比例方面的应用。
一、DEM格式DEM是一种用于表示地表形状和高程信息的数字数据模型。
它以格网的形式将地表划分成一系列等间距的小区域，并为每个小区域赋予对应的高程值。
DEM可以通过不同的测量方法获取，如光学测量、遥感技术和激光雷达等。
DEM格式通常由行和列构成，每个格网单元包含一个高程值。
通过读取DEM数据，可以计算出任意两点之间的垂直距离和水平距离，从而得到高程比例。
高程比例的大小可以反映地势的陡峻程度和地表起伏的变化情况。
二、GRD格式GRD格式是一种常用的地理数据格式，用于存储和传输高程、地形和其他地理信息。
它是将地理数据以矩阵的形式存储，并使用行和列的索引来表示每个数据点的位置。
GRD格式具有通用性和可扩展性，适用于包括高程比例在内的各种地理分析。
GRD格式可以包含不同类型的数据，如数字高程模型、地形剖面和地下水位等。
通过读取GRD格式的数据，可以得到每个数据点的高程值，并进行高程比例计算。
GRD格式的数据具有较高的精度和空间分辨率，在各种地理应用中被广泛使用。
三、高程比例的应用高程比例在地理测绘和地形分析中具有广泛的应用。
以下是其中几个常见的应用领域：1. 地形分析：通过计算地表不同区域的高程比例，可以揭示地形的特征和变化情况。
例如，在地形剖面分析中，高程比例可以用于确定山脉的陡峭程度和山谷的深度。
2. 水文模拟：高程比例可以用于计算地区的水流路径和水流速度。
通过分析地表的高程变化，可以预测水的流向和水流的强度，为水资源管理和防洪工作提供参考。
3. 工程规划：在道路、铁路和其他工程项目的规划中，高程比例可以用于估计地势的变化，设计合理的路线和辅助结构。
如何从Google Earth中提取三维地形数据生成地形图
如何从Google Earth中提取三维地形数据生成地形图在定线中，若无三维地形图数据，如预可研等，可以使用本软件提供的geh.exe和geh1.exe从Google Earth（经测试，最好使用Google Earth4.2.0198.2451版）中提取三维地形数据，生成地形图，进行初步定线。
一、提取高程1、geh.exe该模块通过给定的区域，提取一定范围的三维地形数据，启动软件，界面如下：（1）执行软件后，若Google Earth尚未启动，可以先单击“启动Google Earth”按钮，先启动Google Earth（geh.exe只能在Google Earth启动的情况下运行）并使Google Earth窗口处于最大状态。
（2）将Google Earth中经纬度转换为平面坐标时，采用高斯正形投影，投影中央子午线经度可以输入提取范围的中间值（精确到度）。
（3）提范围通过经纬度定义，定义时范围不宜输入太大，否则提取时间可能很长。
视点高一般在2000m～10000m内较合适。
提取高程密度设置为0.0002~0.0005内较合适，即20m～50m间隔。
（4）提取的经纬度及高程转换为平面坐标及高程后，存为文本文件，以便在AutoCAD内生成地形图。
（5）通过“连续存储图片”按，可以将指定范围连续存为多个bmp文件，该命令可以同时将bmp文件的范围坐标存为*.xy文件，通过*.xy文件，可以在HRCAD下用xyl命令，自动加载和对齐图片。
2、geh1.exe该模块通过给定的路径并沿路径按给定宽度，提取三维地形数据，启动软件，界面如下：操作步骤如下：（1）执行软件后，若Google Earth尚未启动，可以先单击“启动Google Earth”按钮，先启动Google Earth（geh.exe只能在Google Earth启动的情况下运行）并使Google Earth窗口处于最大状态。
（2）在Google Earth添加路径，并命名为A1K,A2K等：如下图：（3）将路径另存为*.KML文件（用此文件读取路径数据，提取高程），如下图：二、生成地形图或DTM和IDN文件1、生成地形图：在AutoCAD在通过HRCAD中sjw0命令生成地形图2、生成DTM和IDN文件：在AutoCAD在通过HRCAD中dtms2命令生成DTM和IDN文件（4）启动Google Earth和geh1.exe后，通过定义的宽度和*.KML文件提取的经纬度及高程，同时转换为平面坐标及高程后，存为文本文件，以便在AutoCAD内生成地形图。

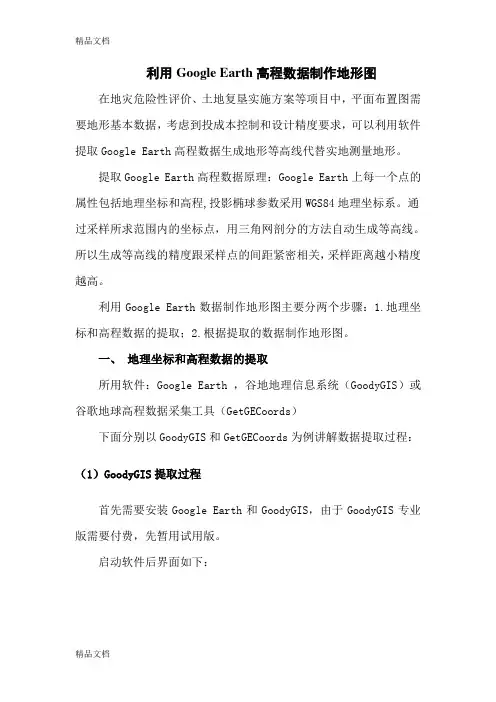

利用Google Earth高程数据制作地形图教学提纲
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
GoogleEarth与DEM的尺度
回过头来继续介绍一下捷鸟：QuickBird卫星隶属于美国DigitalGlobe公司，由Ball航天技术公司(Ball Aerospace & Technologies Corp)、柯达公司和空间公司（Fokker Space）联合研制，于2001年10月18日在美国的Vandenberg 空军基地顺利发射升空送上太空轨道，并于同年12月开始传回数据。
捷鸟卫星从450公里外的太空固定轨道拍摄地球表面上的地物、地貌等空间信息，最大成图比例尺可达1∶1500至1∶2000，其黑白波段的影像分辨率高达0.61米（也就是说一个宽度为61cm的物品，在捷鸟卫星黑白影像中就以一个像素点存在），彩色的分辨率为2.44米，为全球首颗突破1米以下分辨率之商用光学卫星。
且QuickBird卫星为太阳同步卫星，平均4～6天即可拍摄同一地点的影像。
目前捷鸟2代正在进行改进，以期获取0.5米分辨率的影像。
Google Earth上的全球地貌影像的有效分辨率至少为100米，通常为30米（例如中国大陆），视角海拔高度（Eye alt）为15公里左右(即宽度为30米的物品在影像上就有一个像素点，再放大就是马赛克了），但针对大城市、著名风景区、建筑物区域会提供分辨率为1m和0.5m左右的高精度影像，视角高度（Eye alt）分别约为500米和350米。
目前提供高精度影像的城市多集中在北美和欧洲，其它地区往往是首都或极重要城市才提供。
中国大陆有高精度影像的地区有：北京、上海、香港（深圳沾边也有影像显示，或者说是沾光？）、澳门（珠海和斗门也沾边）、四川的潼川（即三台，31°04′ 105°09′）、黑龙江的大庆（46°35′ 125°00′）与宫棚子（45°46′ 124°52′）、新疆库尔勒（Korla 41°45′ 86°08′），台湾省已提供的高精度影像地区较多，有10个，每个市都有。
利用Google_Earth数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
利用GoogleEarth高程数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求围的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤： 1.地理坐标和高程数据的提取； 2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
Google Earth 高程数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求围的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷歌地球高程数据采集工具（GetGECoords）下面以GetGECoords为例讲解数据提取过程：首先需要安装Google Earth。
启动软件后界面如下：GetGECoords提取过程1.直接运行GetGECoords存补丁.exe文件，界面如下：2.点击左边工具栏帮助关于输入任意注册码，完成注册。
3.点击左边工具栏设置输入所需点的中心纬度、中心经度和视场围，确定后右边地图窗口自动搜索至该点点击下一步刷新，软件自动更新GE地图中心子午线和投影带中心子午线点击确定后，设置自动采样间距，刷新点击自动采集点。
3.采集完成后点击文件导出数据确定，保存数据文件。
二、根据提取的数据制作地形图所用软件：南方CCAS1．打开南方CCAS，选择绘图处理主菜单点击改变当前图形比例尺，在下边命令行输入成图比例尺，如1000,1:1000比例尺2. 展高程点，在绘图处理菜单下点击展高程点。
3.找到高程点展点文件的路径后，选中窗口中的展点文件，点击打开，然后输入高程注记的距离，如0.5后回车，展点完成，见图3、图4。
图3图44．用多线段把所有高程点围圈住，见图5图55.打开等高线菜单，点击建立DTM菜单。
利用Google Earth高程数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
利用GoogleEarth数据制作地形图
利用GoogleEarth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取GoogleEarth高程数据生成地形等高线代替实地测量地形。
提取GoogleEarth高程数据原理：GoogleEarth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用GoogleEarth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：GoogleEarth，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装GoogleEarth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
利用Google_Earth大数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷地地理信息系统（GoodyGIS）或谷歌地球高程数据采集工具（GetGECoords）下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程：（1）GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS，由于GoodyGIS专业版需要付费，先暂用试用版。
启动软件后界面如下：1.点击菜单栏的定位搜索，输入需要定位的经纬度坐标，点击前往，再重复定位搜索下一个点坐标。
一般情况下如需得到一个区域的高程数据，只需确定左上角和右下角两个点坐标。
2.点击菜单栏绘制图形，下拉菜单选择矩形，根据提示点击右键在两个对角点，绘制成一个矩形，矩形范围要包括两个目标点所构成的区域。
3.点击左边工具栏高程提取，下面选择对象单个对象（点线面）左键单击绘制的矩形，可看到左边工具栏对象名称、对象类型、可否提取，对象数目有了相应变化。
4.点击左边工具栏高程数据提取，试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。
5.提取的数据文件格式为.csv,用Excel打开后，只保留经度、纬度和高程3列数据，然后保存为.txt的文本文档。
利用google-Earth自制地形图
利用google_Earth自制地形图(Google在国内推出高清图以后，的确极大程度地方便了我们的生活，我们可以在上面肆无忌惮地查找任何感兴趣的地方，清晰的卫星图像足以使我们身临其境。
但是，不光如此，google earth除能提供详细的地理经纬度、三维立体图外，还提供有一项重要数据：海拨高程。
它的显示精度达到了1英尺(约0.3m)，要知道，目前普通的GPS导航器的高程定位精度只有2.5m，这样，我们就完全可以利用这些空间数据来自制地形图了。
地形图上的首要要素便是等高线，而等高线的正确与否主要取决于地性线(山脊线、山谷线)。
所以，绘制地形图的思想便是：沿山脊线或山谷线隔一定距离将每一个点的三维坐标量取下来，再经过适当地加密测点，然后通过CAD进行展点，最后用内插法绘制等高线。
但是，这样的获取方法对每个点都需要记录三个坐标，即B(地理纬度)、L(地理经度)、H(大地高)。
如此，不仅使获取的工作量很大，对以后的展点也是一个负担。
这时我们可以采用一个简化的方法：只记录大地高，而将经纬度取为默认(每次都以一个起始经度或纬度开始，等距取点)，这样便极大提高了取点速度。
关于经纬度的取点密度，传统地形图的规定一般为“图上距离每间隔3cm”，但传统地形图的每张图都要涉及到比例尺，而显示屏的出现则完全颠覆了它的概念。
对此，我认为：既然人眼在地图上所能分辨出的最小距离是0.1mm，而显示器的象点距离一般都为0.2xmm，那么可令显示器上每个象素为纸质地图上的0.1mm，这样就可以得到一个大概的比例尺，从而可以确定出取样点的间距了。
地形图比例尺与等高线的关系如下：对于要绘制一幅相当于2.5万分之一的地形图，即图上1cm相当于实地的250m，那么可按750m的间距取点。
地理纬度在赤道附近每秒约合实地30m(赤道周长40030km/1296000″)，在中纬度地区值不会相差很大，经度每秒亦可按30m取值。
例如每隔3″取值，在一个2′×2′的范围内(约13平方公里)，只需360个点，一个多小时就可以获取完毕。
GoogleEarth高程大数据制作地形图
利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中，平面布置图需要地形基本数据，考虑到投成本控制和设计精度要求，可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。
提取Google Earth高程数据原理：Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。
通过采样所求范围内的坐标点，用三角网剖分的方法自动生成等高线。
所以生成等高线的精度跟采样点的间距紧密相关，采样距离越小精度越高。
利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一、地理坐标和高程数据的提取所用软件：Google Earth ，谷歌地球高程数据采集工具（GetGECoords）下面以GetGECoords为例讲解数据提取过程：首先需要安装Google Earth。
启动软件后界面如下：GetGECoords提取过程1.直接运行GetGECoords内存补丁.exe文件，界面如下：2.点击左边工具栏帮助关于输入任意注册码，完成注册。
3.点击左边工具栏设置输入所需点的中心纬度、中心经度和视场范围，确定后右边地图窗口自动搜索至该点点击下一步刷新，软件自动更新GE地图中心子午线和投影带中心子午线点击确定后，设置自动采样间距，刷新点击自动采集点。
3.采集完成后点击文件导出数据确定，保存数据文件。
二、根据提取的数据制作地形图所用软件：南方CCAS1．打开南方CCAS，选择绘图处理主菜单点击改变当前图形比例尺，在下边命令行输入成图比例尺，如1000,1:1000比例尺2. 展高程点，在绘图处理菜单下点击展高程点。
3.找到高程点展点文件的路径后，选中窗口中的展点文件，点击打开，然后输入高程注记的距离，如0.5后回车，展点完成，见图3、图4。
图34．用多线段把所有高程点范围圈住，见图5图55.打开等高线菜单，点击建立DTM菜单。
利用Google Earth制作地形图
利用Google Earth高程数据制作地形图利用Google Earth数据制作地形图主要分两个步骤：1.地理坐标和高程数据的提取；2.根据提取的数据制作地形图。
一．地理坐标和高程数据的提取
所用软件：Google Earth 和GETools v2.0
1.首先需要安装Google Earth和GETools v
2.0
2.启动 GETools v2.0，Google Earth会随之启动。
3.在Google Earth中将目标区域放大放正显示
4.GETools v2.0设置如下，存数据为高程点.txt。
5.打开excel，文件打开高程点.txt
6.用section打开图框
7. 如图
其中5步骤
其中6步骤
其中7步骤
二．根据提取的数据制作地形图
所用软件：MAPGIS
1.进行空间分析生成等高线，进入MAPGIS主菜单空间分析
DTM分析点击菜单栏文件打开数据文件
点数据文件，打开上面保存的文件1111.WT。
2.点击菜单栏处理点线点数据高程点提取高程属性项选择高程（米）。
3.点击菜单栏Tin模型快速生成三角剖分网
4. 点击菜单栏Tin模型追踪剖分等值线
5.关闭，保存，点线面
6.打开图框，添加保存的线
7.修剪。
基于Google Earth数据制作数字化地形图的方法研究
基于Google Earth数据制作数字化地形图的方法研究
孙永旺
【期刊名称】《测绘科学技术》
【年(卷),期】2014(002)004
【摘要】针对电力工程设计前期阶段大比例尺地形图资料收资困难的问题,提出基于Google Earth进行二次开发获取平面、高程数据,然后利用这些数据编制大比例尺地形图的技术与方法。
【总页数】7页(P49-55)
【作者】孙永旺
【作者单位】[1]深圳供电规划设计院有限公司,深圳
【正文语种】中文
【中图分类】P2
【相关文献】
1.浅谈利用DEM数字高程数据及Google Earth卫星影像制作中比例地形图 [J], 刘帮权
2.将表格数据制作成GoogleEarth图形的简便方法 [J], 苏尚军;崔新结;杨小楼;薛建民
3.基于Google Earth的“e鸟”巡检数据采集方法研究 [J], 王美娟;翟娜;赵雍
4.基于GoogleEarth的林业用图制作方法 [J], 张志超
5.基于Google Earth管线巡检系统地图数据的制作方法研究 [J], 刘祥磊;马静;江涛
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈利用DEM数字高程数据及Google Earth卫星影像制作中比例
地形图
我国西部部分偏远地区，自然条件恶劣，公路建设在工程可行性研究阶段常存在基础资料缺乏，纸质地图陈旧且大部分仅为60年代徒步勾绘的1：10万草图等问题，无法指导项目初期路线走廊方案选择和研究，文章就利用中国科学院计算机网络信息中心国际科学数据镜像网站免费提供的DEM数字高程数据和Google Earth免费提供的卫星影像结合实地踏勘、调绘，快速完成中比例尺地形图，进而完成公路选线进行了论述。
标签：Google Earth；地形图；公路
1 免费DEM数字高程数据简介
目前，中国科学院计算机网络信息中心国际科学数据镜像网站提供两种免费DEM数字高程数据，其中：
SRTM90米分辨率数字高程数据，SRTM（Shuttle Radar Topography Mission），由美国太空总署（NASA）和国防部国家测绘局（NIMA）联合测量。
此数据产品2003年开始公开发布，经历多修订，目前的数据修订版本为V4.1版本。
SRTM 地形数据按精度可以分为SRTM1和SRTM3，分别对应的分辨率精度为30米和90米数据（目前公开数据为90米分辨率的数据）。
目前，Google Earth高程数据即采用本数据。
GDEM30米分辨率数字高程数据，本数据集利用ASTER GDEM第一版本（V1）的数据进行加工得来，由于云覆盖，边界堆叠产生的直线，坑，隆起，大坝或其他异常等的影响，ASTER GDEM第一版本原始数据局部地区存在异常，所以由ASTER GDEM V1加工的数字高程数据产品存在个别区域的数据异常现象。
此全球30米的数字高程数据产品可以和全球90米分辨率数字高程数据产品互相补充使用。
该数据空间分辨率30米，采用UTM/WGS84投影。
2 公路工程可行性研究阶段地形图比例尺要求
根据交通部交规划发[2010]178文颁布的《公路建设项目可行性研究报告编制办法》（2010年4月），第七条“二级以上公路预可行性研究、工程可行性研究阶段的路线方案，应分别在1：5万、1：1万或更大比例尺地形图上进行研究”。
因此，对于低等级道路工可研究阶段可在1：5万比例尺地形图上进行研究。
3 DEM数据精度分析
根据公路测量及制图规范，工程可行性研究阶段常用的比例尺、等高距和DEM分辨率关系如下表所示：
由表可以看出，SRTM90米分辨率数字高程数据和GDEM30米分辨率数字高程数据精度，对应的比例尺介于1：5万和1：25万之间。
为了检验DEM数据精度，中铁二院曾对郑州至万州、四川犍为小火车规划等线路的纵横断面地面线进行了综合比较分析。
经比较发现，从Google Earth上获取的地面线数据即RTM90米分辨率数字高程数据与从1：5万地形图上人工判读的地面线数据高差在10m 范围内达到了95%，可以说明基于SRTM90米分辨率数字高程的提取的地形精度与人工从1：5万地形图上判读的精度相当，可满足规划阶段的要求。
4 利用DEM数据及Google Earth卫星影像制作中比例地形图
在西部偏远地区，新建公路在工程可行性研究阶段常收集到的地形图多为60年代徒步勾绘的1：10万草图，与实际地形地物相差巨大，另外，几十年的岁月变迁，村镇建筑、路网也发生了很大变化，公路路线方案的选择，首先需要的是地形图。
利用Google Earth卫星影像，叠加DEM数据生成的等高线地图，可制作1：5万、1：10万的地形图，从而对线路行经区域内的地貌、水系、城镇布局、路网等进行了深入细致的研究。
（1）根据项目区的地名和经纬度范围，从中国科学院计算机网络信息中心国际科学数据镜像网站（http：///）下载公路所在区域的SRTM 数据或GDEM数据。
（2）利用“谷歌地图下载器”、“GetScreen”等小软件，可以快速、简便地从GE 中下载相应区域的卫星图片，并自动拼接成一幅完整无缝的测区影像。
截图时，仅需注意卫片的精度和范围。
（3）利用Global Mapper生成等高线。
①用Global Mapper打开下载到的数据；②设置项目区投影参数；我国大中比例尺地图均采用高斯-克吕格（Gauss Kruger）投影，其通常是按6度和3度分带投影，1：2.5万-1：50万比例尺地形图采用经差6度分带，1：1万比例尺的地形图采用经差3度分带。
大地基准面一般采用北京54。
在“工具TOOLS”菜单中选择“设置”，在跳出的窗口中，选择“投影”选项卡，根据项目实际需要选择相关参数。
例如：“投影”选择“Gauss Kruger （6 degree zones）”、“区（带）”根据项目区所处经度确定、“基准”选择“BEIJING 1954”、“平面单位”选择“米”。
③在“文件”菜单中选择“生成等高线”，在跳出的窗口中，选择“等高线设置”选项卡，“等高距”根据项目实际需要填入，其他项可选择默认；“简化”选项卡，将滑标拉到最小值；“网格化”选项卡，是输出大范围的等高线时，分小区输出的设置；“等高线”选项卡，可根据实际经纬度坐标或直接绘制的方框输出选择范围内的等高线。
④等高线的输出，在“文件”菜单中选择“输出矢量格式”，在跳出的窗口下拉菜单中，选择“DXF”或“DWG”等格式。
如选择“DXF”格式，等高线为带高程值的多段线，选择“DWG”格式，则生成的等高线为带高程值的二維多段线。
（4）等高线与卫星影像数据的拼合。
利用AOTO CAD打开等高线数据文件（DXF或DWG），将截取的卫星图片插入CAD，利用典型特征地物，如河流、山峰等将图片平移、旋转、缩放，直至等高线地形特征与卫片影像一致。
（5）制作地形图。
用CASS软件打开拼合了卫星图片的DWG文件，根据卫片勾绘地形地物，标注等高距等。
（6）地形图补测补绘。
当公路项目等级较高时，应对地形图进行补测补绘，首先对测区走廊带埋设控制点，并采用GPS进行静态控制测量，对上述方法制作的地形图进行坐标转换后，使用RTK或免棱镜全站仪对重点地形地物进行补测，以完善地形图。
5 结束语
采用上述方法制作的地形图，为在无图地区进行公路工程可行性研究提供了一种途径，但毕竟DEM数字高程数据精度有限，且个别区域的数据存在异常现象，另外，Google Earth卫星影像也存在局部区域分辨率低的情况，因此建议上述方法，仅用于无图地区低等级公路工程可行性研究阶段。
参考文献
[1]王一波，邵伟伟，罗新宇.Google Earth数据精度分析及在铁路选线设计中的应用[J]. 铁道勘察，2010（5）：68-71.
[2]朱颖，蒲浩，刘江涛，等.基于数字地球的铁路三维空间选线技术研究[J]. 铁道工程学报，2009（7）：33-37.。
