直流母线失电引起kv母线失压

合集下载

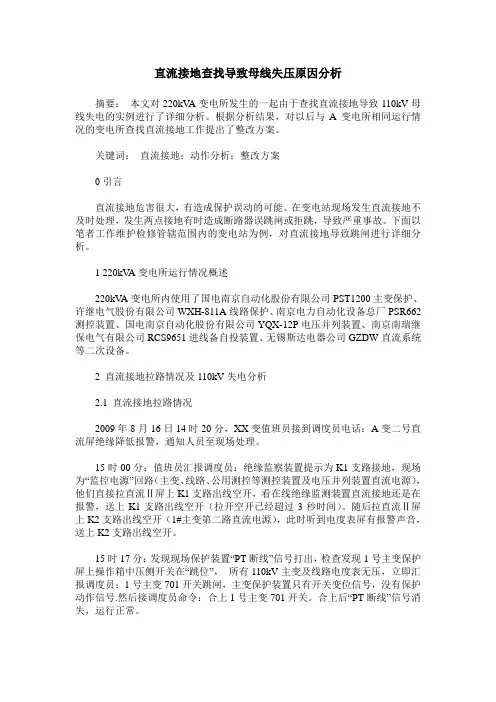

直流接地查找导致母线失压原因分析

直流接地查找导致母线失压原因分析摘要：本文对220kV A变电所发生的一起由于查找直流接地导致110kV母线失电的实例进行了详细分析。

根据分析结果，对以后与A变电所相同运行情况的变电所查找直流接地工作提出了整改方案。

关键词：直流接地；动作分析；整改方案0引言直流接地危害很大，有造成保护误动的可能。

在变电站现场发生直流接地不及时处理，发生两点接地有时造成断路器误跳闸或拒跳，导致严重事故。

下面以笔者工作维护检修管辖范围内的变电站为例，对直流接地导致跳闸进行详细分析。

1 220kV A变电所运行情况概述220kV A变电所内使用了国电南京自动化股份有限公司PST1200主变保护、许继电气股份有限公司WXH-811A线路保护、南京电力自动化设备总厂PSR662测控装置、国电南京自动化股份有限公司YQX-12P电压并列装置、南京南瑞继保电气有限公司RCS9651进线备自投装置、无锡斯达电器公司GZDW直流系统等二次设备。

2 直流接地拉路情况及110kV失电分析2.1 直流接地拉路情况2009年8月16日14时20分，XX变值班员接到调度员电话：A变二号直流屏绝缘降低报警，通知人员至现场处理。

15时00分：值班员汇报调度员：绝缘监察装置提示为K1支路接地，现场为“监控电源”回路（主变、线路、公用测控等测控装置及电压并列装置直流电源），他们直接拉直流Ⅱ屏上K1支路出线空开，看在线绝缘监测装置直流接地还是在报警，送上K1支路出线空开（拉开空开已经超过3秒时间）。

随后拉直流Ⅱ屏上K2支路出线空开（1#主变第二路直流电源），此时听到电度表屏有报警声音，送上K2支路出线空开。

15时17分：发现现场保护装置“PT断线”信号打出，检查发现1号主变保护屏上操作箱中压侧开关在“跳位”，所有110kV主变及线路电度表无压，立即汇报调度员：1号主变701开关跳闸，主变保护装置只有开关变位信号，没有保护动作信号.然后接调度员命令：合上1号主变701开关。

直流母线失压的原因有哪些如何处理

直流母线失压的原因有哪些如何处理
直流母线失压的原因有哪些？如何处理？
使直流母线电压消失的原因是因为失去所有直流供电电源而造成（硅整流跳闸、充电机跳闸，蓄电池保险熔断等）。

造成电源跳闸的原理又有以下几个：
1、母线短路〈并包括所有负荷保险上之连线。

2、蓄电池出线电缆短路或电池本身大量电瓶短路。

3、某一负荷短路其本身保险过大没熔断时。

故障时母线电压表为零。

发生上述情况是很危险的，它使发电厂所有开关不能合闸又不能跳闸，所有继电保护失去作用，各种音响灯光信号不能动作，直流系统各负荷全部失去电源〈全厂I、II段母线均失去电源时〉，若此时系统中发生故障，则将易造成设备的损坏。

处理：双母线并列运行时：
1、将两组母线分裂开，确定故障母线，断开两组电池联1、联2刀闸。

2、将所有负荷倒至非故障母线〈动力总电源刀闸应先断开，测绝缘良好后方可投入。

3、起动充电机和相应的硅整流，并入非故障母线。

4、检查两组电池无问题后，方可更换电池保险后，调整电池放电抽头使电池与母线电压一致后将电池并入非故障母线。

（一般只投一组电池即可）
5、若另一组母线故障将其解备，告检修处理
6、若为一组电池故障将该电池解备，告检修处理。

7、若两组母线均未发现故障，可用充电机分别对两组母线从0起升压，以确定故障母线。

两条母线分裂运行时：
1、将故障母线上之操作负荷电源倒至另一条母线。

2、将故障母线上动力负荷电源测绝缘良好后倒至另一组母线。

3、调整硅整流电流，以维持非故障母线之电压。

4、确定故障母线或该母线蓄电池故障点，并告检修处理。

220kV主变跳闸及35kV母线失压事故分析及防范措施

２２０ｋＶ主变跳闸及３５ｋＶ母线失压事故分析及防范措施杨　鑫　黄佳林　陈　懿（国网上海市电力公司超高压分公司）摘　要：本文介绍某２２０ｋＶ变电站２号主变第一、二套接地变零序过流保护动作，导致２号主变跳闸；３５ｋＶ二／三段分段自切后加速动作，自切动作不成功，导致３５ｋＶ三段母线失压。

分析继电保护装置动作情况及一次设备检查情况，制定相应反事故措施及注意事项，减少类似事件的发生。

关键词：接地变零序过流保护动作；主变失电；三段母线失压；自切零序后加速动作０　引言２２０ｋＶ主变在电力系统电力变换中处于重要的地位，电压等级高、容量大的变压器，一旦发生故障，将造成重大影响，严重时甚至会引发爆炸，对附近居民社会生活以及企业发展带来十分严重的后果。

为保证变压器长期安全稳定运行［１４］，降低变压器故障发生，提高变压器运维质量，防止设备事故，避免重大经济损失具有极为特殊的意义。

１　系统运行方式介绍变电站２２０ｋＶ为双母线带旁路接线方式［５６］，２２０ｋＶ母联合位双母线并列运行，３５ｋＶ母线分段运行。

２号主变２２０ｋＶ副母运行容量为１５０ＭＷ，３５ｋＶ侧分别送三、四段母线。

故障时该变电站未许可工作票，未执行倒闸操作票。

２　事故简况及原因分析２１　事故简要过程２０２２年１１月１０日１４：１０：５７６３９，２２０ｋＶ变电站２号主变第一、二套接地变零序过流Ｉ段保护动作，２号主变３５ｋＶ三、四段开关分闸；２号主变第一、二套接地变零序过流ＩＩ段动作，２号主变２２０ｋＶ开关分闸；二／三段分段自切零序后加速动作，三段母线失压。

具体保护动作情况见表１。

表１　保护动作情况时间动作情况１４：１０：５７：６５３２号主变第一套、第二套保护启动１４：１１：０１：６５９２号主变第一、二套保护接地变零序过流Ｉ段动作（续）时间动作情况１４：１１：０１：６８１２号主变３５ｋＶ四段开关分闸１４：１１：０１：６８３２号主变３５ｋＶ三段开关分闸１４：１１：０１：７６４３５ｋＶ张啦３Ｇ３８４保护启动１４：１１：０２：００７３５ｋＶ张绩３Ｇ３８１保护启动１４：１１：０２：１５９２号主变第一、二套保护接地变零序过流ＩＩ段动作１４：１１：０２：１７０２号主变２２０ｋＶ第一、二组出口动作１４：１１：０２：１９５２号主变２２０ｋＶ开关分闸１４：１１：０６：０６６３５ｋＶ四／五分段自切动作１４：１１：０６：０７０３５ｋＶ四／五分段自切合分段动作１４：１１：０６：１３４３５ｋＶ四／五分段开关合闸１４：１１：０６：２０８３５ｋＶ二／三段分段自切动作１４：１１：０６：２２７３５ｋＶ二／三段分段自切合分段动作１４：１１：０６：２７７３５ｋＶ二／三分段开关合闸１４：１１：０６：４９３３５ｋＶ二／三段分段自切后加速动作１４：１１：０６：５１７３５ｋＶ二／三分段开关分闸２号主变第一、二套接地变零序过流Ｉ段保护动作，２号主变３５ｋＶ三、四段开关分闸，故障点未切除，３５ｋＶ三段母线出线张啦３Ｇ３８４、张绩３Ｇ３８１线路保护启动；０５ｓ后２号主变第一、二套接地变零序过流ＩＩ段动作，２号主变２２０ｋＶ开关分闸，故障电流切除。

浅析220kV变电站母线失压及处理

（2）双母失压。
1）母差死区故障，两条母线跳闸。220kV母联212断路器与CT之间发生故障，母差保护动作，母联212断路器及220kVⅠ母上231、201断路器跳闸。2）单母故障，母联断路器拒动。220kVⅠ母故障，母差保护动作跳212及Ⅰ母231、201断路器，母联212断路器拒动，212失灵启动，跳开Ⅱ母232、202断路器，Ⅰ、Ⅱ母失压。3）一条母线检修，另一条母线故障。110kV水西Ⅰ回1331隔离开关检修，将110kVⅠ母、133断路器停电处理，所有出线倒至110kVⅡ母运行，之后110kVⅡ母故障，母差保护动作，110kVⅡ母失电。4）两条母线同时故障。110kVⅠ母、110kVⅡ母失压。5）倒母线时，母线故障或发生误操作事故。
（一）母线故障类型。
（1）单母失压。220kVⅠ母或Ⅱ母单母失压；110kVⅠ母或Ⅱ母单母失压；35kVⅠ母或Ⅱ母单母失压。
（2）双母失压。220kVⅠ母、Ⅱ母全部失压；110kVⅠ母、Ⅱ母全部失压。
（二）母线失压原因。
（1）单母失压。
1）母线故障。220kV、110kV、35kV任何一条母线母差范围内发生故障，相应母线差动保护动作，跳开故障母线相联所有断路器。例如：220kVⅠ母发生故障，母差保护动作，一时限跳母联212断路器，故障电流依然存在，二时限跳开201、231断路器。2）线路故障，线路断路器或保护拒动。线路断路器应跳而未跳开时，在220kV系统中，断路器失灵保护动作，它的跳闸回路与母差保护用的是同一个回路，跳母联及故障母线上的所有断路器。220kV草水Ⅰ回线线路故障，231断路器拒动，断路器失灵保护动作，跳开母联212及201断路器，220kVⅠ母失压。
110kV部分：#1主变110kV侧101断路器供110kVⅠ段母线运行，#2主变110kV侧102断路器供110kVⅡ段母线运行，母联112断路器联络Ⅰ、Ⅱ母线运行，Ⅰ、Ⅱ段母线PT运行；110kV水木线131断路器、水西Ⅰ回134断路器、水济线139断路器、水东I回144断路器联Ⅰ母运行；水易线132断路器、水西Ⅱ回133断路器、水东II回143断路器联Ⅱ母运行，水权线145断路器处冷备用。

电力行业知识多选题

D. 故障测距
试题答案：ABCD
267. 安全自动装置投运前，装置所辖调度机构应编制并下达装置（）、（）和相应的（）。

A. 典型操作票
B. 调度运行规定
C. 装置定值单
D. 稳定限额
E. 整定方案
试题答案：BCD
268. 双重化配置的线路纵联保护和安全自动装置两路通信通道应相互独立。

对光纤通道应满足“（）、（）、（）”完全独立的三双要求。

A. 双光纤
B. 双路由
C. 双设备
D. 双电源
E. 双通道
试题答案：BCD
269. 关于主变分接头管理，以下说法正确的是：
A. 所有220kV主变中低压侧分接头由地调统一明确
B. 所有110kV主变高压或中压侧分接头由地调统一明确
C. 所有220kV主变高压侧分接头由地调统一明确
D. 所有35kV主变分接头由地调统一明确
试题答案：AB
.
A. B. C. D.
试题答案：。

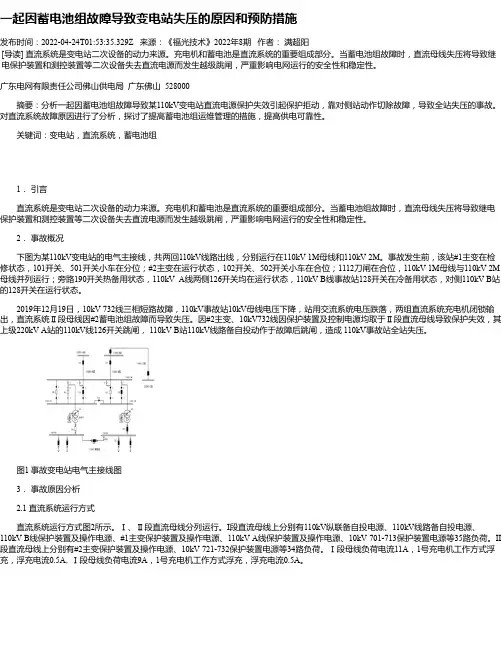

一起因蓄电池组故障导致变电站失压的原因和预防措施

一起因蓄电池组故障导致变电站失压的原因和预防措施发布时间：2022-04-24T01:53:35.329Z 来源：《福光技术》2022年8期作者：满超阳[导读] 直流系统是变电站二次设备的动力来源。

充电机和蓄电池是直流系统的重要组成部分。

当蓄电池组故障时，直流母线失压将导致继电保护装置和测控装置等二次设备失去直流电源而发生越级跳闸，严重影响电网运行的安全性和稳定性。

广东电网有限责任公司佛山供电局广东佛山 528000摘要：分析一起因蓄电池组故障导致某110kV变电站直流电源保护失效引起保护拒动，靠对侧站动作切除故障，导致全站失压的事故。

对直流系统故障原因进行了分析，探讨了提高蓄电池组运维管理的措施，提高供电可靠性。

关键词：变电站，直流系统，蓄电池组1．引言直流系统是变电站二次设备的动力来源。

充电机和蓄电池是直流系统的重要组成部分。

当蓄电池组故障时，直流母线失压将导致继电保护装置和测控装置等二次设备失去直流电源而发生越级跳闸，严重影响电网运行的安全性和稳定性。

2．事故概况下图为某110kV变电站的电气主接线，共两回110kV线路出线，分别运行在110kV 1M母线和110kV 2M。

事故发生前，该站#1主变在检修状态，101开关、501开关小车在分位；#2主变在运行状态，102开关、502开关小车在合位；1112刀闸在合位，110kV 1M母线与110kV 2M 母线并列运行；旁路190开关热备用状态，110kV A线两侧126开关均在运行状态，110kV B线事故站128开关在冷备用状态，对侧110kV B站的128开关在运行状态。

2019年12月19日，10kV 732线三相短路故障，110kV事故站10kV母线电压下降，站用交流系统电压跌落，两组直流系统充电机闭锁输出，直流系统Ⅱ段母线因#2蓄电池组故障而导致失压。

因#2主变、10kV732线因保护装置及控制电源均取于Ⅱ段直流母线导致保护失效，其上级220kV A站的110kV线126开关跳闸， 110kV B站110kV线路备自投动作于故障后跳闸，造成 110kV事故站全站失压。

陕西南郊330KV变电站起火爆炸事故分析

陕西西安南郊变电站主变烧毁事故经过和反思1、事故发生的时间：2016年6月18日凌晨0点25分2、事故发生的地点：陕西省电力公司南郊330KV变电站、韦曲110KV 变电站（两座变电站建在一起）。

陕西省电力公司南郊330KV变电站全貌南郊变电站有3台330KV主变（1#、2#、3#），容量都是240兆伏安，有6回330千伏出线，110千伏主接线为双母线带旁母。

韦曲变电站有3台110KV主变，其中4#、5#主变容量是50兆伏安，接于南郊变110千伏母线，移动车载式6#主变容量为31.5兆伏安，接于南郊变110千伏旁母。

3、事故现场：6月18日凌晨零点25分左右，陕西省电力公司南郊330KV变电站突发大火，并伴随强烈的爆炸声和电弧声，现场出现6层楼高的大火和十多层楼高浓烟，凌晨1点20分大火才被消防人员扑灭。

经初步勘查，现场过火面积有100平米左右，火灾和爆炸现场一片狼藉。

火灾和爆炸现场的视频截图严重受损的主变完全变形的主变烧毁的主变4、事故经过：整个事故过程中330KV南郊变、110KV韦曲变的二次保护设备均未动作。

通过调阅相关变电站保护动作信息和数据，推断本次事故发展经过如下：0时25分10秒，西安市区距离南郊变电站约700米的一个十字路口35KV电缆沟发生爆炸；27秒后故障发展到韦曲变电站的110KV系统，4#、5#主变起火爆炸。

0时27分22秒（电缆爆炸132秒后）故障发展到南郊330KV变电站，1#、2#主变喷油、3#主变起火；0时27分25秒（故障发生135秒后）330KV南郊变6回出线全部跳闸，陕西电网调度自动化系统发出故障告警信息，监控系统报出上述线路跳闸信息。

从故障发生到切除，持续时间共计2分15秒。

0时29分，陕西省调通知省检修公司安排人员立即查找故障。

0时38分，南郊330KV变电站现场人员确认全站交、直流完全失压，开关无法操作。

0时40分，西安地调汇报省调，共有8座110千伏变电站失压。

一起交流窜入直流引起遥信空开频繁跳闸事故分析

一起交流窜入直流引起遥信空开频繁跳闸事故分析发布时间：2021-05-20T10:59:27.217Z 来源：《科学与技术》2021年2月第4期作者：何慧伦[导读] 本文详细分析了一起由于线路失压继电器接点间绝缘何慧伦佛山供电局摘要：本文详细分析了一起由于线路失压继电器接点间绝缘异常引起的交流窜入直流系统的事件，造成了线路测控装置遥信电源空开多次跳闸的故障现象。

通过分析事件经过并给出整改建议。

关键字：遥信电源、交流窜入、失压继电器一、事件简况某220kV变电站220kV线路测控装置遥信电源空开自2020年5月12日 14：42：40.278至2020年6月7日 11：37：21.434，共跳闸35次。

同时220kV母差保护I（BP2C）装置除坑三乙线外所有间隔原本在分位的刀闸位置，均发生一次变位，持续时间3ms，未发出刀闸变位告警及互联告警。

6月12日，继保人员排查端子箱时发现，线路TYD失压继电器故障，导致交直流接点之间绝缘下降，交流220V串入直流系统，导致空开跳闸。

更换TYD失压继电器后，故障消失，测控装置、母差装置恢复正常运行。

二、事故（事件）发生过程（一）事件发生前的运行方式事故发生前，220kV母差I保护装置与220kV坑三乙线测控装置电源均取自#1直流系统。

（二）事件发生过程（1）5月13日-5月28日，每次空开跳闸后，运行人员检查测控装置除遥信电源消失外无异常告警，#1直流系统上所有保护测控录波装置除220kV母差保护I外无异常信号。

继保人员现场检查发现遥信电源与操作电源存在70V寄生，寄生位置定位到机构箱压力低闭锁继电器和开关总闭锁继电器。

继电器内控制接点与信号接点之间绝缘低，拆开寄生电缆后遥信回路对地绝缘正常，正负间绝缘也正常。

运行人员试送空开，经观察仍然跳闸。

继保人员更换遥信电源空开后，经观察仍然跳闸。

（2）5月29日-6月30日，坑三乙线按计划停电检修。

停电检修期间，空开无发生跳闸。

陕西主变烧损事故调查报告

陕西主变烧损事故调查报告：有可燃气体，发生闪爆2016年6月18日凌晨，陕西西安330千伏南郊变（110千伏韦曲变）发生主变烧损事故。

公司领导高度重视，舒印彪董事长作出重要批示，栾军副总经理作出工作部署。

当日一早，公司安全副总监尹昌新、安质部主任张建功赶到现场。

在初步了解事故情况后，公司决定成立以尹昌新安全副总监为组长，总部安质部、西北分部、陕西公司负责人为副组长，下设综合、电网、设备、电缆、直流、应急六个工作组的事故调查组（附件1），迅速开展事故调查工作，有关情况报告如下。

一、事故基本情况（一）事故前运行方式陕西电网全网负荷为1264万千瓦，西安地区负荷331万千瓦，各控制断面潮流均满足稳定限额要求。

330千伏南郊变主接线为3/2接线，共6回330千伏出线，3台容量为240兆伏安的主变（#1、#2、#3主变），110千伏主接线为双母线带旁母接线。

共址建设的110千伏韦曲变有两台50兆伏安主变（#4、#5主变）及一台31.5兆伏安移动车载变（#6主变），其中#4、#5主变接于南郊变110千伏母线，#6主变接于南郊变110千伏旁母，#6主变10千伏母线与#4、#5主变10千伏母线无电气连接。

330千伏南郊变#1、#2、#3主变负荷分别为11万千瓦、11万千瓦、10万千瓦，110千伏韦曲变#4、#5、#6主变负荷分别为1.5万千瓦、1.5万千瓦、1.2万千瓦。

（二）事故发生经过6月18日0时25分，西安市长安区凤栖路与北长安街十字路口（距330千伏南郊变约700米）电缆沟道井口发生爆炸；随即，110千伏韦曲变#4、#5主变及330千伏南郊变#3主变相继起火；约2分钟后，330千伏南郊变6回出线（南寨I，南柞I、II，南上I、II、南城I）相继跳闸。

（三）事故处臵过程0时28分，陕西电网调度自动化系统相继推出330千伏南寨I，南柞I、II，南上I、II、南城I线故障告警信息，同时监控系统报出上述线路跳闸信息。

110 kV变电站断路器拒动事故分析和解决措施

110 kV变电站断路器拒动事故分析和解决措施摘要：变电站110 kV侧一出线发生短路故障．出线断路拒动，之后主变10 kV侧断路动作将故障切除．但出线配电柜却着火烧毁。

为查明事故的原因，依据现场检查结果和有关记录，本文对这一事故进行了全面的分析，结果表明在出线断路器拒动后，由于蓄电池组存在故障，输出电压为零，使整流装置交流电源切换过程中直流母线失压，主变10 kV侧后备保护延迟动作，短路电流持续了较长时间才被断开，因此断路器拒动和蓄电池故障是造成事故的直接原因，并提出了解决方案措施。

关键词：输配电工程；电气事故，分析，变电站Abstract: the substation of 110 kV side a qualification short-circuit fault occurred. Outlet refusing action breakers, main transformer after 10 kV side open circuit fault movement resection. But qualify but fire burned distribution ark. To find out the cause of the accident, on the basis of field test results and relevant records, in this paper the accident carries on the comprehensive analysis, the results indicate that the circuit breaker to qualify after refusing action, because existence fault battery pack, the output voltage is zero, make rectification device ac power switch dc bus in the process of pressure loss, the main transformer mothball protection 10 kV side delay action, short-circuit current lasted a long time to be disconnected, therefore refusing action and batteries fault circuit breaker is the direct reason for causing accidents, and put forward the solution measures.Keywords: power transmission and distribution engineering; Electrical accident, analysis,substation1.问题的提出110 kV变电站10kV的电力线客户线路发生了电力短路的线路故障，因为出线断路器529拒动的原因及变电站电力直流电源短时的消失，令故障原因持续约13 S后才由2号主变低压后备设施保护动作的切除，结果造成了配电柜起火烧毁，10 kV B所有出线停电。

一起220kV变电站事故分析及改进措施

一起220kV变电站事故分析及改进措施摘要：本文结合工程实例，针对一起220kV变电站的停电事故进行深入分析，从变电站运行情况及事故经过入手，重点研究了该事故发生的根本原因，并提出了相关改进措施及建议，旨在防止类似事故的再次发生，以供相关人员作参考借鉴。

关键词：变电站；设备；事故分析；改进措施蓄电池组作为变电站供电系统中的核心设备，在整个供电系统中发挥着极大的作用。

因此，为保证变电站系统的安全运行，就需要确保蓄电池组能够正常工作，防止蓄电池组存在任何工作隐患。

一旦蓄电池组发生故障，应采取有效的解决措施，防止事故的进一步恶化，并对蓄电池组设备进行优化改进，力求设备能够安全运行。

针对于此，现结合具体的变电站蓄电池组故障事故进行研究分析，以寻求合理的改进措施防止该类事故的再次发生。

1 事故概况1.1 运行方式简介事故220kV变电站，2台主变并列运行，1号主变中性点接地，220kVⅠ，Ⅱ母线各带3条220kV线路运行；1号站用变接于10kVⅠ母带全站站用负荷，2号站用变接于10kVⅡ母热备用，380V采用进线备投。

1.2 事故经过介绍本次事故共分为两个阶段：第一阶段，2015年6月16日09时37分，110kV126线路间隔户外电缆终端头A相接地故障跳闸，引起220kV2140，2141，2141线路连锁跳闸；第二阶段，11时43分110kVGIS室设备故障冒浓烟，1号主变及110kVⅠ母跳闸，全站站用变和直流电源系统全部失电，后通过手动倒换站用变恢复全站站用负荷及直流供电。

2 事故原因分析2.1 第一阶段事故分析第一阶段事故由126线户外电缆终端头A相接地故障引起，126线路故障发生后17.7ms，126线路保护动作出口，90ms将故障切除。

2.1.1 保护动作原因分析跳闸线路2140，2141，2142均接于220kVⅡ母运行，并且均只有B套保护动作，A套保护没有动作；而另3条接于220kVⅠ母运行的线路未跳闸。

变电站10kV母线失压分析

变电站10kV母线失压分析摘要：在电网中10kV母线成为重要的负荷汇集分配交汇点，所以其占有非常重要的地位。

假如10kV母线一旦发生故障，所造成的影响很大。

处理这种事故的关键是根据所出现的现象、保护动作情况，正确地判断故障所在范围和事故停电范围，迅速地排除或隔离故障，恢复对用户的供电。

结合理论分析及案例引用，对母线失压事故原因进行分析，并对母线失压事故的原因判断和事故处理流程进行归纳，最后提出相应处理建议。

关键词：变电站；10kV母线；失压事故1.案例10kV线路故障保护拒动，导致越级跳闸1.1运行方式10kV侧为单母线分段接线方式，1号主变、2号主变分别带10kVI、II段母线运行，10kV分段开关热备用状态，每段母线分别有3回10kV出线。

1.2保护配置情况（1）10kV出线按三段式过电流保护设置。

过流I段，即速断保护，按大方式下躲开线路末最大短路电流，校验时只要满足在常见的大方式下，被保护线路出口故障灵敏系数不小1.2，时限为0S；过流II段，即限时速断保护，按照躲开线路所带容量最大的变压器低压侧发生故障时的最大短路电流整定，与线路分段开关定值和用户智能开关保护配合，时限为0.15S；过流Ⅱ段，即过电流保护，是线路保护的最后一道防线，必须保证线路末端发生故障时具有足够的灵敏度，并应躲开正常运行时最大负荷电流，同时要考虑保护CT、线路载流量等因素，时限为0.3s。

（这段老师资料少您看老师写的合适吗？）（2）主变10kV侧后备保护配置为两段式电流保护，I段为速断保护，电流定值与10kV出线过流I段或II段配合整定，按小方式下10kV母线两相短路有1.5灵敏度整定，0.3秒跳10kV分段，0.6秒跳本侧，0.9秒跳两侧；II段为复压过电流保护，按躲变压器最大负荷电流整定，0.6秒跳35kV分段，0.9秒跳本侧，1.2秒跳三侧。

1.3事故概况110kV变电站由于10Kv1#线路故障保护拒动，越级造成1主变低后备速断保护动作，跳开1号主变低压侧开关，造成10kVⅠ段母线失电及对外停电。

发电机异常及事故处理

发电机异常及事故处理凡发生下列事故应立即汇报主管紧急停机：发电机、励磁机内冒烟起火或发电机内氢气爆炸。

主变、高厂变严重故障，需紧急停用。

发电机、励磁机强烈振动。

危及人身或设备安全的故障。

发电机定子接地：当CRT上发出发电机定子接地报警时，应立即降负荷做停机准备。

做好有关事故预想或停机检查。

经检查正常后复位继电器并做好记录，注意复位操作和记录须两人共同执行。

发电机过励磁或过电压：当CRT上发过励磁或过电压报警时，应根据机组运行情况降负荷、减励磁。

经处理正常后核实、复位有关信号并作好。

发电机三相电流不平衡：负序电流超标报警时，应检查发电机三相定子电流是否平衡，密切监视发电机三相电流。

联系中调采取措施恢复系统正常，做好随时停机准备工作。

系统恢复正常后，应核实复位有关信号并做好记录。

发电机过负荷：检查发电机功率因数、电压和各部温度不超过允许值。

密切监视运行时间，注意过负荷允许运行时间。

在允许运行的持续时间内，用调节励磁电流的方法降低定子电流至额定值，并注意功率因数和电压不得超过规定范围，必要时降低发电机有功出力，使定、转子电流减少至额定值以内。

发电机温度异常：检查定子、转子电流是否超过额定值，若超限则降至额定值以内运行。

检查冷却水系统，氢气系统是否正常。

联系检修部仪控人员校对温度显示表。

若无法解决，应降低发电机的有功及无功负荷，必要时申请中调停机处理。

发电机振荡、失步原因：系统发生故障，特别是连续多重故障，造成系统稳定破坏。

系统不正常的操作（如非同期并列，强送故障线路等）。

故障时开关或继电保护误动或自动调节装置失灵.长距离线路传输功率突增超极限（如送端发生功率过剩，受端失去电源或双回路失去一回路等）。

发电机励磁调节系统故障、励磁电流异常降低或失磁等原因引起发电机剧烈振荡或失步。

现象：发变组及线路电流表、功率表周期性摆动，并经常超过额定值。

发电机、母线电压周期性摆动，经常是电压降低，照明灯周期性一明一暗。

浅析220kV变电站母线故障及母线保护

浅析220kV变电站母线故障及母线保护电气设备当中最为严重的故障就是变电站、发电厂的220kV母线故障。

母线故障类型与保护切除故障快、慢是有一定关系的，故障切除慢的，单相故障就有可能转化为两相甚至三相故障；故障切除快的就能阻止故障范围的进一步扩大。

标签：母线；差动；保护故障；防患引言变电站或者发电厂的母线故障属于电气设备故障当中最为严重的一种，尤其是220kV母线故障，由于切除的元件比较多，容易造成系统稳定破坏或者引起大面积的停电事故。

虽然站、厂母线的总长度不过几百米，但是由于母线复杂的电气结线和较多的联结元件，母线还是存在一定的故障可能性。

比如说设备损坏造成母线故障；运维人员由于元件多操作频繁导致误操作（如带负荷拉合刀闸、带接地线合闸等）造成母线三相短路。

当然环境污染、天气原因、设备老化或者爆炸也会造成故障进一步扩大。

目前由于大量采用高层布置的户外配电装置，一组母线故障容易发展至另外一组母线故障导致全站失压。

1 220kV母线保护原理1.1 母线保护产品类型目前，母差保护在广东电网220kV母线上使用主要有如下四个厂家的产品：BP系列（深圳南瑞）、RCS-915系列（南瑞继保）、WMH-800和WMH-800A系列（许继公司）、WMZ-41和SGB750系列（国电南自）。

其基本原理皆为带比率差动特性的差动保护。

1.2 动作原理基于基尔霍夫电流定律是差动保护的基本原则。

当正常运行或者故障发生在保护范围外时，在理想情况下流出母线的电流与流入母线的电流相等，差电流为零；而当故障在保护范围内时，故障电流等于差动电流。

考虑到电流互感器饱和或者电流互感器传动误差等因素的影响，在实际运行中，差动继电器的动作电流的整定计算需要躲开外部故障时产生的最大不平衡电流。

现在的微机型母线差动保护回路有两种：一种是由除了母联开关和分段开关外所有支路电流所构成的差动回路的母线大差；另外一种是由该段母线上所连接的所有支路（包含分段开关、母联开关）电流所构成的差动回路的母线小差。

压变二次并列运行的注意事项

压变二次并列运行的注意事项摘要：压变能将一次系统较高的电压成比例地转变为较低的二次电压，然后通过二次回路把这些电压接入继电保护、自动装置和电测仪表中。

压变的二次电压能直接反映出所在系统母线或线路的一次故障情况，使变电站的继电保护装置正确动作，从而保护了整个电网的安全稳定运行。

关键词压变二次并列操作注意问题; 引言无论两段母线是分列运行还是并列运行，母线的保护及计量装置的电压都不能失去。

压变二次并列装置主要用于两段母线（单母线分段或双母线）的压变二次并列。

当某段母线压变退出运行时，必须将两段母线并列运行，同时压变回路也必须并列，避免保护及计量装置的失压，使保护或自动装置误动、拒动。

因此要求保护及自动装置的二次电压回路随同主接线一起进行切换。

一、满足压变并列操作的前提条件1、需要并列的压变必须相位、相序完全一致，电压及容量一致。

2、压变并列装置的切换开关置“并列”位置。

3、需要并列的压变二次回路必须无故障。

4、同一电压等级的两组母线压变一次侧未并列之前，二次侧不得并列，防止反充电，造成人员伤害，保护及自动装置误动。

因此必须保证母联断路器的隔离刀闸及断路器在合位。

二、压变并列的直流回路1、各并列直流回路“QK”联接的特点1.1、示意图1 直流第三回路中的QK与1PTJ、2PTJ并联后，再与1G、2G、1DL常开接点BLJ继电器线圈串联启动，此装置同时具备手动和自动并列功能，主要用于双母线结线。

解析：示意图1中的QK在压变并列切换时，起到手动强制并列的作用。

在倒母线切换二次电压时先将压变二次小母线并列，再热倒母线，避免由于因1#、2#压变的实际特性不是完全一致及两段压变负载不同造成二次电压有相差，靠电压切换继电器的接点来切换二次电压，长期操作可能使其接点烧损，导致接触不良或粘连，发生设备事故：另接触不良可能造成保护失压误动，粘连可能造成从二次侧并列，造成反送电，采用手并列之后，电压回路的断开不靠电压切换继电器的接点来实现，而靠BK和开关的辅助接点来实现，其接点容量大。

母线失压事故分析及处理

母线失压事故的原因及判断
１．原因分析
站的录波器是否启动，相邻线路保护有无 “ 频呼唤 ”等情况，以此判定一次高
设备是否发生了短路故障，并排除保护误动的可能性。现场值班人员应充分利用一切信息，综合故障发生时的声音、火光位置
（３）有明显故障点但无法迅速隔离时，若是双母线中的一条母线故障，在确认故障母线上的元件无故障后，可将其倒至运行母线后恢复送电，一定要注意先拉开故障母线上的刀闸后再合正常母线上的刀闸。（４）找不到明显故障点时，可对停电母线试送电一次。此时，应尽可能了解事故厂站的保护动作情况外，还应询问周围厂
开。若厂用或站用电源消失应立即设法
恢复其电源。随后，现场值班人员应立即对停电母线进行外观检查，并把检查
析为线路故障，母线开关拒动并导致母线失压。
关键词：母线；失压；事故处理母线是发电厂、变电站的神经枢纽，
是电气元件的集合点。母线故障失压将直接影响到电网安全稳定运行。本文着重就母线失压相关技术问题进行交流与
（根据保护动作情况及事故后的１）

500kV变电站站用交流电源全失事件的分析及建议

500kV变电站站用交流电源全失事件的分析及建议摘要：站用电交流系统是保障变电站安全、稳定运行的重要部分，担负了站内设备操作电源、低压直流系统电源、变压器冷却电源、辅助系统电源等重要回路的供电任务。

站用交流电源丢失，将危及变电站的正常运行，甚至引起系统停电和扩大事故范围。

目前，一般的变电站都采用两路不同的电源，重要的变电站甚至采用三路电源，同时在10kV或380V母线间设置了备自投功能，大大提高了供电的连续性。

然而，随着站用电交流系统的复杂化，保护级差的配合及备自投策略等问题也不容忽视。

本文将介绍一起因站用电交流系统380V母线保护级差配合不当和备自投策略选择不当而导致的站用交流电全失事件。

关键词：站用电;?失压;?级差配合;?备自投;引言：目前，电能是国民经济发展、人民生活最倚重的能源之一，经济的发展，促使人们对电力的依赖程度越来越高，只有确保电力系统正常运行，人们才能正常工作和生活。

因此，中国的电力正常供应是极其重要的，电力系统的安全运行与500kV变电站系统的安全运行有着密切的关系。

500kV变电站站用交流电源全失事件是比较容易出现的故障，将影响到电力系统的稳定性和安全性。

1故障过程分析某日，某500kV变电站发生了一起站用交流电源全失事件。

该站的站用电接线如图1所示。

故障发生后，#1站用变变低401开关首先过流跳闸，380V#1M母线失压;随后#1备自投动作，合上400甲开关;故障电流未消除，400甲开关未动作，#0站用变保护跳#0站用变变高717开关，造成#0M母线失压;然后#2备自投动作，合上400乙开关，故障电流仍未消除，400乙开关未动作，#2站用变保护跳#2站用变变高349和变低402开关，最终导致全站380V交流失压。

2故障原因分析全站380V交流母线失压后，一方面现场检查一次、二次设备有无异常;另一方面根据保护动作时的故障录波和SER(事件顺序记录)信号，分析导致事故发生的可能原因。

变电站直流系统失压原因分析及对策措施

变电站直流系统失压原因分析及对策措施发布时间：2021-05-08T08:05:22.641Z 来源：《中国电业》（发电）》2021年第1期作者：赵蒲奎[导读] 仅由蓄电池组带母线负荷运行,处放电状态。

告警信息见表1,至3月17日,全站直流系统失压。

国网喀什供电公司 844000摘要：直流母线,分为合闸母线、控制母线、事故照明和事故直流电机用电,以控制母线为例,电压过低或过高将影响保护继电器的运行状态,导致保护部位异常动作或异常报警,进而造成重大损失等。

直流系统故障异常危险,可能使发电厂所有开关不能合闸或不能跳闸,所有继电保护失去作用,各种音响灯光信号不能动作。

当直流系统各负荷全部失去电源〈全厂I、II段母线均失去电源时〉,若此时系统中发生故障,则将易造成设备的损坏。

所以直流母线电压必须控制在一定的范围内,一般控制在220V的±10%之间。

关键词：变电站；直流系统；失压原因；对策措施1故障实例2017年3月15日17点50分左右,山西某110kV变电站运行人员交流屏上进行站变切换操作,17:50:12,变电站后台报“1号电源投入”“2号电源投入”,同时报“交流电源告警”;17:50:13,报“整流器输入空开合闸”,“整流器输入空开跳闸”;17:50:14,报“整流器停机”,之后,仅由蓄电池组带母线负荷运行,处放电状态。

告警信息见表1,至3月17日,全站直流系统失压。

3月17日早晨,运行人员前往该站,将直流屏两路交流输入空开合上,9:04直流屏监控装置“交流输入空开跳闸”告警结束,整流器投入运行。

报警记录如表2。

3月17日10点,直流检修人员到该站检查现场,直流母线电压、整流器及蓄电池电压均为210V,蓄电池处于均充状态,均充电流19.7A。

检查直流屏内没有发现直观异常的放电现象以及短路情况,交流输入空开下侧并未发现有明显短路情况。

3月20日10:30-18:30,直流检修人员对后湾站蓄电池组进行了容量试验,试验结果合格。
