1.3.1文字符号和项目代号资料
电气识图培训教材
一个项目可由一个代号段组成，也可以由几个代号 段组成。通常，种类代号可以单独表示一个项目，而其他 的要与种类代号组合起来，才能较完整地表示一个项目。
根据使用场合及详略要求的不同，在一张图上的某 一项目代号不一定都有4个代号段。如有的不需要知道设 备的实际安装位置时，则可省掉位置代号；当图中所有项 目的高层代号相同时，可省掉高层代号而只需另外加以说 明。
号、名称、型号和数量等用表格形式列出。
6）位置图 它表示成套装置、设备或装置中各个项目的布局和安装
位置。
7）功能图 表示理论的或理想的电路而不涉及具体实现方法。 8）功能表图 全面表达控制系统的控制过程、功能和特性但并不表
达具体实施过程。
9）等效电路图 10）逻辑图 11）程序图 12）数据单 对特定项目给出详细的资料，列出其工作参数，供调试
电气设备用图形符号适用于 电气设备或电气设备的部件上， 使操作人了解其用途和操作方法，其主要用途为识别、限定、 说明、命令、警告和提示等。
图形符号表示规则：均按未通电、无外力作用的“正常状 态”表示。例如，开关未合闸，继电器、接触器的线圈未通电， 按钮未按下等。
当采用非国标的符号和代号时，必须在图解和文件上说明 其含义。有些具体器件的符号由设计者根据国家标准的符号要 素、一般符号和限定符号组合而成。
①单元接线图：表示成套装置或设备中一个结构单元 内的连接关系。
②互连接线图：表示成套装置或设备中不同单元之间 的连接关系。
③端子接线图：表示成套装置或设备的端子以及接在 端子上的内外接线。
④电缆配置图：提供二次电缆两端的位置、必要时还 包括电缆功能、特性和路径等信息。
(完整word版)CAD电气图及符号基本知识资料
CAD 经典教程——电气图基本知识内容提要:本章是电气制图的基础知识，重点讲述电气工程CAD制图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容.通过本章学习，应达到如下基本要求。
①掌握电气工程CAD制图规范。
②掌握电气图形符号及画法使用命令，能在实际绘图中应用自如。
③掌握电气技术中的文字符号和项目代号。
13。
1电气工程CAD制图规范电气工程设计部门设计、绘制图样,施工单位按图样组织工程施工，所以图样必须有设计和施工等部门共同遵守的一定的格式和一些基本规定，本节扼要介绍国家标准GB/T18135—2000《电气工程CAD制图规则》中常用的有关规定。
13。
1.1图纸的幅面和格式1．图纸的幅面绘制图样时,图纸幅面尺寸应优先采用表13-1中规定的的基本幅面.表13-1 图纸的基本幅面及图框尺寸代号B×L a c e mm其中：a、c、e为留边宽度。
图纸幅面代号由“A”和相应的幅面号组成，即A0～A4。
基本幅面共有五种，其尺寸关系如图1—1所示。
幅面代号的几何含义，实际上就是对0号幅面的对开次数。
如A1中的“1",表示将全张纸（A0幅面）长边对折裁切一次所得的幅面；A4中的“4",表示将全张纸长边对折裁切四次所得的幅面，如图13—1所示。
必要时，允许沿基本幅面的短边成整数倍加长幅面，但加长量必须符合国家标准（GB/T14689—93）中的规定。
图13-1 基本幅面的尺寸关系图框线必须用粗实线绘制。
图框格式分为留有装订边和不留装订边两种，如图13—2和图13-3所示.两种格式图框的周边尺寸a、c、e见表13—1。
但应注意，同一产品的图样只能采用一种格式。
(a）横装(b）竖装图13-2 留有装订边图样的图框格式(a）横装（b）竖装图13-3 不留装订边图样的图框格式国家标准规定，工程图样中的尺寸以毫米为单位时,不需标注单位符号(或名称）。
如采用其他单位，则必须注明相应的单位符号。
常用电气元件代号完整版
常用电气元件代号
Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
电气技术中的文字符号和项目代号一个电气系统或一种电气设备通常都是由各种基本件、部件、组件等组成，为了在电气图上或其他技术文件中表示这些基本件、部件、组件，除了采用各种图形符号外，还须标注一些文字符号和项目代号，以区别这些设备及线路的不同的功能、状态和特征等。
下面是整理的一些关于电气技术中的文字符号和项目代号的相关资料，供参考。
电气技术中的文字符号和项目代号知识
(2)双字母符号双字母符号是由表1-7 中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。
双字母符号可以较详细和更具体地表达电气设备、装置和元器件的名称。
双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。
例如，“G”为同步发电
2.辅助文字符号
辅助文字符号是用来表示电气设备、装置和元器件以及线路的功能、状态和特征的。
如“ACC”表示加速，“BRK”表示制动等。
辅助文字符号也可以放在表示种类的单字母符号后边组成双字母符号，例如“SP”表示压力传
3.文字符号的组合
文字符号的组合形式一般为：基本符号+辅助符号+数字序号。
例如，第一台电动机，其文字符号为M1;第一个接触器，其文字符号为KM1。
4.特殊用途文字符号
在电气图中，一些特殊用途的接线端子、导线等通常采用一些专用的文字符号。
例如，三相交流系统电源分别用“L1、L2、L3”表示，三相交流系统的设备分别用“U、V、W”表示。
?。
电气CAD全套ppt完整版课件整本书电子教案最全教学教程
图2.5 集中表示法示例
*
2.2.2 半集中表示法 把一个项目中某些部分的图形符号在简图中分开布置，并用机械连接符号把它们连接起来，称为半集中表示法。在半集中表示法中，机械连接线可以弯折、分支或交叉。
图2.7 半集中表示法示例
*
2.2.3 分开表示法 把一个项目中某些部分的图形符号在简图中分开布置，并使用项目代号(或文字符号)表示它们之间关系的方法，称为分开表示法，分开表示法也称为展开法。分开表示法也就是把集中表示法或半集中表示法中的机械连接线去掉，在同一个项目图形符号上标注同样的项目代号。
*
(2) 设备用图形符号在电气图中应用
图1.15 附有设备用图形符号的电器图示例
*
2. 常用设备用图形符号 电气设备用图形符号分为6个部分： 通用符号， 广播、电视及音响设备符号， 通信、测量、定位符号， 医用设备符号， 电话教育设备符号， 家用电器及其他符号。
*
1.2.3 标志用图形符号和标注用图形符号 1．标志用图形符号 标志用图形符号的种类及用途如下： (1) 公共信息用标志符号向公众提供不需专业或职业训练就可理解的信息； (2) 公共标志用符号传递特定的安全信息； (3) 交通标志用符号传递特定交通管理信息； (4) 包装储运标志用符号用于货物外包装，以提示与运输有关的信息。 与某些电气图关系较密切的公共信息标志用图形符号见P19图1.16。
*
第2章 电气图的基本表示方法
2.1 电气线路的表示方法 2.1.1 多线表示法 电气图中的每根连接线或导线各用一条图线表示的方法，称为多线表示法。 多线表示法能比较清楚地看出电路的连接，一般用于表示各相或各线内容的不对称情况和要详细地表示各相或各线的具体连接方法的情用图形符号表达不清楚或某些含义不便用图形符号表达时，可在图上加注释。注释可采用两种方式：一是直接放在所要说明的对象附近；二是在所要说明的对象附近加标记，而将注释放在图中其他位置或另一页。 (2)详图。 详图实质上是用图形来注释，这相当于机械制图的剖面图，就是把电气装置中某些零部件和连接点等结构、做法及安装工艺要求放大并详细表示出来。
火力发电厂资料组卷大纲
XX发电厂XX工程档案管理实施细则一．编制依据1. 《国家重大建设项目文件归档要求与档整理规范》（DA/T28-2002）2. 《科学技术档案案卷构成的一般要求》（GB/T11822-2008）3. 《技术制图复制图的折叠方法》（GB10609.3）4. 《火电企业档案分类表（6-9大类）》（国家电力公司总文档[2002]29号）5. 《照片档案管理规范》（GB/T11821-2002）6. 《电子文件归档与管理规范》（GB/T11821-2002）二．适用范围本办法适用于XX工程档案的管理。
三．项目文件的整理1. 整理原则遵循火电建设项目文件的形成规律和成套性特点，保持案卷内项目文件的有机联系；分类科学，组卷合理；案卷整齐美观，便于保管和利用。
2. 整理方法2.1. 项目前期（800）、设计基础材料（801）、工程管理性（803）、竣工验收（807）、生产准备及试运（808）。
2.1.1. 按“问题—时间”法分类。
2.1.2. 项目前期文件：按项目建议书批复、可行性研究、项目评估、环境预测及调查报告、设计任务书及计划任务书；按文件形成日期排列。
2.1.3. 设计基础材料文件：按地质材料、地形材料、水文气象地震材料、水质及水源材料排序；按文件形成日期排列。
2.1.4. 工程管理性文件：按征租地文件、与参建单位的合同协议、招投标文件、环卫、消防、工业安全协议文件、工程费用及物资管理文件、与参建单位的往来文件、工程会议文件、工程监理及质量监督、工程统计报表排序号；按文件形成日期排列。
2.1.5. 竣工验收文件：按竣工验收文件、工程遗留问题、竣工验收决议及交接证书、工程决算排序；按文件形成日期排列。
2.1.6. 生产准备及试运文件：按启动试运文件、操作堆积及事故处理规程、试运行记录、生产准备及人员培训、其它排序；按文件形成日期排列。
2.2. 设计文件（802）2.2.1. 按“设计种类—专业—机组”法分类。
常用低压电器图形符号和文字符号

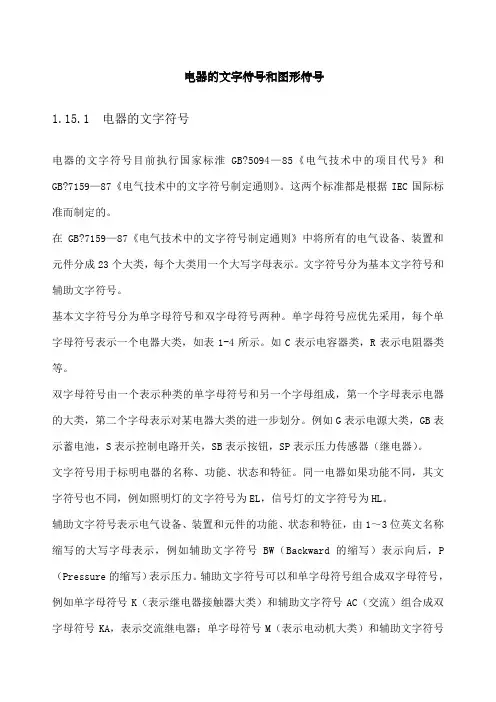

电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB?5094—85《电气技术中的项目代号》和GB?7159—87《电气技术中的文字符号制定通则》。
这两个标准都是根据IEC国际标准而制定的。
在GB?7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。
如C表示电容器类，R表示电阻器类等。
双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。
例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。
辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P （Pressure的缩写）表示压力。
辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。
辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。
1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC 国际标准制定的。
该标准给出了大量的常用电器图形符号，表示产品特征。
通常用比较简单的电器作为一般符号。
对于一些组合电器，不必考虑其内部细节时可用方框符号表示，如表1-4中的整流器、逆变器、滤波器等。
(建筑工程管理)建筑施工常用符号和代号
（建筑工程管理）建筑施工常用符号和代号建筑施工常用符号和代号1-1-1常用字母常用字母见表1-1。
常用字母表1-1注：读音均系近似读音。
1-1-2常用符号1-1-2-1数学符号数学符号见表1-2。
数学符号表1-21-1-2-2法定计量单位符号我国法定计量单位（以下简称法定单位）包括：1．国际单位制（SI）的基本单位（见表1-3）国际单位制（SI）的基本单位表1-32．无方括号的量的名称和单位名称均为全称。
方括号中的字，在不致引起混淆、误解的情况下，能够省略。
去掉方括号中的字即为其名称的简称。
下同。
3．人民生活和贸易中，质量习惯称为重量。
2．国际单位制（SI）的辅助单位（见表1-4）国际单位制（SI）的辅助单位表1-4国际单位制（SI）中的导出单位表1-5国家选定的非国际单位制单位表1-6注：1．平面角单位度、分、秒的符号，在组合单位中应采用（°）、（'）、（"）的形式。
例如，不用°/s而用（°）/s。
2．升的符号中，小写字母l为备用符号。
3．公顷的国际通用符号为ha。
4．r为“转”的符号。
5．用于构成十进倍数和分数单位的词头（见表1-7）构成十进倍数和分数单位的词头表1-7注：104称为万，108称为亿，1012称为万亿，这类数词的使用不受词头名称的影响，但不应和词头混淆。
1-1-2-3文字表量符号文字表量符号见表1-8。
文字表量符号表1-81-1-2-4化学元素符号化学元素符号见表1-9。
化学元素符号表1-91-1-2-5常用构件代号常用构件代号见表1-10。
常用构件代号表1-10注：1．预制钢筋混凝土构件、现浇钢筋混凝土构件、钢构件和木构件，壹般可直接采用本附录中的构件代号。
在绘图中，当需要区别上述构件的材料种类时，可在构件代号前加注材料代号，且在图纸中加以说明。
2．预应力钢筋混凝土构件的代号，应在构件代号前加注“Y”，如Y-DL表示预应力钢筋混凝土吊车梁。
(完整版)常用低压电器图形符号和文字符号
1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。
这两个标准都是根据IEC国际标准而制定的。
在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。
如C表示电容器类，R表示电阻器类等。
双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。
例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。
辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。
辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。
辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。
1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。
该标准给出了大量的常用电器图形符号，表示产品特征。
通常用比较简单的电器作为一般符号。
常用低压电器图形符号和文字符号
1.15 电器的文字符号和图形符号宇文皓月1.15.1电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。
这两个尺度都是根据IEC国际尺度而制定的。
在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母暗示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采取，每个单字母符号暗示一个电器大类，如表1-4所示。
如C暗示电容器类，R暗示电阻器类等。
双字母符号由一个暗示种类的单字母符号和另一个字母组成，第一个字母暗示电器的大类，第二个字母暗示对某电器大类的进一步划分。
例如G暗示电源大类，GB暗示蓄电池，S暗示控制电路开关，SB暗示按钮，SP暗示压力传感器（继电器）。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能分歧，其文字符号也分歧，例如照明灯的文字符号为EL，信号灯的文字符号为HL。
辅助文字符号暗示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母暗示，例如辅助文字符号BW （Backward的缩写）暗示向后，P（Pressure的缩写）暗示压力。
辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（暗示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，暗示交流继电器；单字母符号M（暗示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，暗示同步电动机。
辅助文字符号可以单独使用，例如图1-29中的RD暗示信号灯为红色。
1.15.2电器的图形符号电器的图形符号目前执行国家尺度GB4728—85《电气图用图形符号》，也是根据IEC国际尺度制定的。
该尺度给出了大量的经常使用电器图形符号，暗示产品特征。
通经常使用比较简单的电器作为一般符号。
常用低压电器图形符号和文字符号
1.15 电器的文字符号和图形符号之巴公井开创作电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》.这两个标准都是根据IEC国际标准而制定的.在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个年夜类, 每个年夜类用一个年夜写字母暗示.文字符号分为基本文字符号和辅助文字符号.基本文字符号分为单字母符号和双字母符号两种.单字母符号应优先采纳, 每个单字母符号暗示一个电器年夜类, 如表1-4所示.如C暗示电容器类, R暗示电阻器类等.双字母符号由一个暗示种类的单字母符号和另一个字母组成, 第一个字母暗示电器的年夜类, 第二个字母暗示对某电器年夜类的进一步划分.例如G暗示电源年夜类, GB暗示蓄电池, S暗示控制电路开关, SB暗示按钮, SP暗示压力传感器（继电器）.文字符号用于标明电器的名称、功能、状态和特征.同一电器如果功能分歧, 其文字符号也分歧, 例如照明灯的文字符号为EL, 信号灯的文字符号为HL.辅助文字符号暗示电气设备、装置和元件的功能、状态和特征, 由1～3位英文名称缩写的年夜写字母暗示, 例如辅助文字符号BW（Backward的缩写）暗示向后, P（Pressure的缩写）暗示压力.辅助文字符号可以和单字母符号组合成双字母符号, 例如单字母符号K（暗示继电器接触器年夜类）和辅助文字符号AC（交流）组合成双字母符号KA, 暗示交流继电器；单字母符号M（暗示电念头年夜类）和辅助文字符号SYN（同步）组合成双字母符号MS, 暗示同步电念头.辅助文字符号可以独自使用, 例如图1-29中的RD暗示信号灯为红色.电器的图形符号电器的图形符号目前执行国家标准GB4728—85《电气图用图形符号》, 也是根据IEC国际标准制定的.该标准给出了年夜量的经常使用电器图形符号, 暗示产物特征.通经常使用比力简单的电器作为一般符号.对一些组合电器, 不用考虑其内部细节时可用方框符号暗示, 如表1-4中的整流器、逆变器、滤波器等.国家标准GB4728—85的一个显著特点就是图形符号可以根据需要进行组合, 在该标准中除提供了年夜量的一般符号之外, 还提供了年夜量的限定符号和符号要素, 限定符号和符号要素不能独自使用, 它相当于一般符号的配件.将某些限定符号或符号要素与一般符号进行组合就可组成各种电气图形符号, 例如图1-8所示的断路器的图形符号就是由多种限定符号、符号要素和一般符号组合而成的, 如图1-32所示.图1-32 断路器图形符号的组成表1-4 经常使用电器分类及图形符号、文字符号举例ＦＶHAHA优选形一蜂鸣器欠电流继电器过电流继电器欠电流继电器过电流继电器续表续表续表经常使用高压电器符号一、F：呵护类器件1、 FU：熔断器二、Q：开关器件1、QS：刀开关2、QF：断路器三、K：接触器、继电器一)、KM：接触器二）、继电器1、电磁继电器1）、KA：中间继电器2）、KI：过电流继电器3）、KV：电压继电器2、KT：时间继电器3、FR：热过载继电器四、T：变压器1、TA：互感器2、TC：电力变压器3、自耦变压器五、S：控制回路中的开关器件1、SA：转换开关2、SB：按钮3、扭子开关4、SQ：行程开关5、SP：压力开关6、ST：温度开关7、SL：液位开关六、H：指示器件1、HA：蜂鸣器2、HL：指示灯●EL：信号灯, 图形符号与HL相同.七、R：电阻器1、RP电位器▲X：端子▲M：三相鼠笼式异步电念头。
科研项目报告写作规范、格式、要求
上海市城乡建设和交通委员会科研项目研究报告写作规范（试行）上海市城乡建设和交通委员会二O—O年三月、八、•刖言科研项目研究报告是科研成果的集中体现，也是社会重要的文献资料。
为了进一步推进我委科研项目研究报告的规范化，提高写作质量，委科技信息处编写了《上海市城乡建设和交通委员会科研项目研究报告写作规范（试行）》, 供开展科研工作的单位使用。
本写作规范适用于由上海市城乡建设和交通委员会管理的各类科研项目各阶段的研究报告，包括调研报告、中期报告以及最终报告等。
目录第 1 章内容要求 (1)第 2 章格式要求 (2)2.1 封面 (2)2.2 科研项目基本信息表 (2)2.3 摘要 (2)2.4 目录 (3)2.5 符号说明 (3)2.6 正文 (3)2.7 参考文献 (4)2.8 附件 (4)第 3 章书写要求 (5)3.1 文字、标点符号和数字 (5)3.2 层次标题 (5)3.3 篇眉和页码 (6)3.4 有关图、表、表达式 (6)3.4.1 图 (6)3.4.2 表 (7)3.4.3 表达式 (8)3.5 参考文献 (8)3.6 量和单位 (8)第 4 章排版及印刷要求 (10)4.1 纸张要求及页面设置 (10)4.2 封面 (10)4.3 书脊 (10)4.4 摘要 (10)4.5 目录 (11)4.6 正文 (11)4.7 其它 (12)4.8 印刷及装订要求 (12)第 5 章格式范例 (13)第1 章内容要求科研项目研究报告应用汉字撰写。
研究报告一般由八个部分组成，依次为：1．封面；2．科研项目基本信息表；3．摘要；4．目录；5 ．符号说明；6 ．正文（第1章，第2章……）;7 •参考文献；8 •附件。
第2 章格式要求研究报告每部分从新的一页开始，各部分要求如下：2.1 封面项目类别：标明科研项目类别，包括：原市市政局科研项目、市建设交通委科研项目、市科委科研项目、国家863 科研项目等。
常用电气图形符号和文字符号
开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。
本标准适用于高、低压开关设备电气图的绘制。
2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。
3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。
3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。
3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。
注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。
3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。
注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。
3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。
如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。
3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。
4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。
布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。
4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。
符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。
4.1.3本标准示出的图形符号方位不是强制的。
电气制图基础知识
电⽓制图基础知识第三章电⽓制图基础知识主要内容电⽓图是对电⽓技术领域中各种图的总称，主要⽤来表达电⽓系统、装置或设备的功能、⽤途、原理、装接和使⽤等信息。
本章将重点介绍电⽓制图基础知识。
1、图形符号、⽂字符号、项⽬代号的基本知识。
2、电⽓制图的⼀般规则、电⽓图的基本表⽰⽅法和连接线的基本表⽰⽅法。
学习提⽰本章所介绍的电⽓制图基础知识适⽤于所有电⽓图的绘制和识读。
由于这部分内容具有规则性强、涉及国家标准多、知识点琐碎、与专业课程联系密切等特点，所以在学习时应注意以下⼏点：1、电⽓制图的⼀般规则和基本表⽰⽅法是绘制各种电⽓图都应遵守的规范。
2、弄清各知识点之间的联系：简图（即⽤图形符号绘制的图）是电⽓图的主要表达形式，元件和连接是电⽓图的主要表达内容，功能布局法和位置布局法是电⽓图的两种基本布置⽅式，图形符号、⽂字符号和项⽬代号是构成电⽓图的基本要素。
3、正确理解各种表⽰⽅法的概念，善于⽐较其异同点，掌握其规定画法。
4、项⽬代号的层次较多，初期掌握也较困难，在实际应⽤中⼀般涉及不到项⽬代号的全部层次，常⽤其简化形式。
因此，在学习时只掌握本专业常⽤项⽬代号即可。
5、加强与专业课之间的联系，做到“活学活⽤”。
注意掌握常⽤知识，如常⽤图形符号、常⽤⽂字符号、常⽤项⽬代号和常⽤表⽰⽅法等。
§3-1 电⽓符号电⽓符号是对构成电⽓图的图形符号、⽂字符号、项⽬代号等基本要素的总称。
电⽓符号为电⽓图的识读提供了完整的资料，是信息的载体和传递⼯具。
因此，正确地理解、使⽤、绘制和识别各种电⽓符号是电⽓识图和画图的基础，是电⽓⼯程技术⼈员必备的专业技能。
⼀、图形符号在初中物理课中，我们经常⽤“表⽰电灯、⽤“”表⽰电阻器、⽤“”表⽰控制控制开头。
在电⽓图中，表⽰电⽓件或设备的简单图形、标记或字符，称为图形符号，如图3-1所⽰。
为了规范各类电⽓产品的图形符号，我国在国际电⼯委员会（IEC）标准的基础上，制定了《电⽓简图⽤图形符号》国家标准（GB/T4728）。
项目代号
在大部分电气图中，项目代号一般都在项目的图形符号或图框边就近标注，但 接线图中注意尽量避免标注在有端子的连线或引线的一边，以避免读图时误将种类 代号端与端子代号端结合。如果没有端子的连接线或引线的限制，则项目代号通常 标注在所表示的项目的上方或左边。在一些高层次的电气图中，种类代号可以与高 层代号组合，或再组合进位置代号（包括设计后期添加的），标注在项目的图形符 号或单元的图框旁。 一个可以由一个代号段组成，也可以由几个代号段组成。，单独表示一个项目， 而其余大多应与种类代号起来，才能较完整地一个。
高层代号段，其前缀符号为“=” 种类代号段，其前缀符号为“-” 位置代号段，其前缀符号为“+” 端子代号段，其前缀符号为“：”
1、高层代号 系统或设备中任何较高层次(对给予代号的项目而言)项目的代号， 称为高层代号。例如，某电力系统S中的一个变电所，则电力系统S的代号可称为高 层代号，记作“=s”；若1号变电所的一个电气装置，则l号变电所的代号可称为高层 代号，记作“=1”。所以，高层代号具有“总代号”的含义。高层代号可用任意选 定的字符、数字表示，如=S、=l等。 高层代号与种类代号同时标注时，通常高层代号在前，种类代号在后，例如： 1号变电所的开关Q2，则标记为“=1-Q2”，S系统中第l子系统中的电气装置A5，则 标记为“：S=1-A5”，亦可标记为“=S1-A5”。 2、种类代号 用以识别项目种类的代号，称为种类代号。种类代号段是项目代 号的核心部分。种类代号一般由字母代码和数字组成。其中的字母代码必须是规定 的文字符号。 例如：-K1表示第1个继电器K；-QS3 表示第3个电力隔离开关QS。 3、位置代号 项目在组件、设备、系统或建筑物中的实际位置的代号，称为位 置代号。位置代号一般由自行选定的字符或数字表示。必要时，应给出相应的项目 位置的示意图。 例如：105室B列机柜第3号机柜的位置代号可表示为：+105+B+3；电动机M3 在某位置4中，可表示为：+4一M3。 4、端子代号 用以同外电路进行电气连接的电器的导电件的代号，称为端子 代号。端子代号通常采用数字或大写字母表示。 例如：端子板X的5号端子，可标记为“一X：5”；继电器K4的B号端子，可标 记为“一K4：B”。
第2章 电气工程图基本知识
3.项目代号、文字符号和其他标准
1)《工业系统、装置与设备以及工业产品结构原 则与参照代号 第3部分:应用指南》(GB/T 5094.3—2005)。 2)《人机界面标志标识的基本和安全规则 设备 端子和导体终端的标识》(GB/T 4026—2010)。 3)《绝缘导线的标记》(GB 4884—1985)。 4)《颜色标志的代码》(GB/T 13534—2009)。
6）端子功能图：是表示功能单元的各端子 接口连接和内部功能的一种简图。图2-10a所示 为电磁式继电器线圈和触点端子功能图,图2-10b 为保护继电器组件端子功能图。
7）程序图(表或清单)、顺序表图、时序表图： 时序表图是按比例绘出时间轴的顺序表图，如图 2-11所示。
图2-9 变压器等效电路图 图2-10 端子功能图
2）单元接线图（表）是表示或列出一个结构 单元内连接关系的接线图（表），图2-16为控制装 置中分组件的单元接线图。
3）互联接线图（表）是表示或列出不同结构 单元之间物理连接信息的接线图（表）。图2-17为 不同结构单元两个端子的局部装置的互联接线图。
图2-16 控制装置中分组件的单元接线图
图2-17 不同结构单元两个端子的局部装置的互联接线图
23
24
2
21
4
23
24
21
2. 连接线表示方法
连接线是传输能量流、信息流的导线，也是 表示逻辑流、功能流的某种特定的图线。 （1）导线的一般表示方法；图2-40~42 （2）连接线表示方法；图2-43~45 （3）简图的布局方法；图2-46
2.2 电气图用图形符号
2.2.1 图形符号的含义和构成 2.2.2 图形符号的分类 2.2.3 图形符号应用说明 2.2.4 常用的图形符号
（完整word版）常用电气图形符号和文字符号
（完整word版）常⽤电⽓图形符号和⽂字符号开关设备⽤电⽓图形符号和⽂字符号1范围本标准规定了开关设备⽤电⽓图形符号和相应的⽂字符号。
本标准适⽤于⾼、低压开关设备电⽓图的绘制。
2 规范性引⽤⽂件GB 4026 电器接线端⼦的识别和⽤字母数字符号标志接线端⼦的通则GB 4728 电⽓图⽤图形符号GB 5465 电⽓设备⽤图形符号GB 7159 电⽓技术中的⽂字符号制订通则3 术语3.1 图形符号通常⽤于图样或其他⽂件以表⽰⼀个设备或概念的图形、标记或字符。
3.2符号要素⼀种具有确定意义的简单图形，必须同其他图形组合以构成⼀个设备或概念的完整符号。
3.3 ⼀般符号⽤以表⽰⼀类产品和此类产品特征的⼀种通常很简单的符号。
3.4 限定符号⽤以提供附加信息的⼀种加在其他符号上的符号。
注：限定符号通常不能单独使⽤，但⼀般符号有时也可⽤作限定符号，如开关的⼀般符号作为限定符号加到熔断器符号上即构成具有独⽴报警电路的熔断器。
3.5 ⽅框符号⽤以表⽰元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的⼀种简单的图形符号。
注：⽅框符号通常⽤在使⽤单线表⽰法的图中，也可⽤在表⽰全部输⼊和输出接线的图中。
3.6 项⽬在图上通常⽤⼀个图形符号表⽰的基本件、部件、组件、功能单元、设备、系统等。
如电阻器、继电器、发电机、放⼤器、电源装置、开关设备等，都可称为项⽬。
3.7 项⽬代号⽤以识别图、图表、表格中和设备上的项⽬种类，并提供项⽬的层次关系、实际位置等信息的⼀种特定的代码。
4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺⼨绘出，并尽量使符号互相之间的⽐例适当。
布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不⼩于5 mm。
4.1.2本标准中的图形符号可根据需要缩⼩或放⼤，当⼀个图形符号⽤以限定另⼀个图形符号时，该符号常常缩⼩绘制。
符号缩⼩或放⼤时，各符号相互间及符号本⾝的⽐例应保持不变。
电气技术中的文字符号和项目代号
电气技术中的文字符号和项目代号一个电气系统或一种电气设备通常都是由各种基本件、部件、组件等组成，为了在电气图上或其他技术文件中表示这些基本件、部件、组件，除了采用各种图形符号外，还须标注一些文字符号和项目代号，以区别这些设备及线路的不同的功能、状态和特征等。
1.3.1文字符号文字符号通常由基本文字符号、辅助文字符号和数字组成。
用于按提供电气设备、装置和元器件的种类字母代码和功能字母代码。
1.基本文字符号基本文字符号可分为单字母符号和双字母符号两种。
（1）单字母符号单字母符号是英文字母将各种电气设备、装置和元器件划分为23大类，每一大类用一个专用字母符号表示，如“R'表示电阻类，“Q' 表示电力电路的开关器件等，如表1-6-所示。
其中，“1”、“0‘易同阿拉伯数字“1”和“0”混淆，不允许使用，字母“ J”也未采用。
表1-6电气设备常用的单字母符号(2)双字母符号双字母符号是由表1-7中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。
双字母符号可以较详细和更具体地表达电气设备、装置和元器件的名称。
双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。
例如，“ G为同步发电机的英文名，则同步发电机的双字母符号为“ GS 。
电气图中常用的双字母符号如表1-7所示。
表13-7电气图中常用的双字母符号2.辅助文字符号辅助文字符号是用来表示电气设备、装置和元器件以及线路的功能、状态和特征的。
如“ACC表示加速，“BRK表示制动等。
辅助文字符号也可以放在表示种类的单字母符号后边组成双字母符号，例如“SP表示压力传感器。
若辅助文字符号由两个以上字母组成时，为简化文字符号，只允许采用第一位字母进行组合，如“MS 表示同步电动机。
辅助文字符号还可以单独使用，如“OFF表示断开，“DC 表示直流等。
辅助文字符号一般不能超过三位字母。
电气设备常用基本文字符号(标准)
1.适用范围本标准规定的文字符号适用于电气技术领域技术文件的编制，也可表示在电气设备、装置和元器件上或其近旁，以标明电气设备、装置和元器件的名称、功能、状态和特征。
本标准不适用于电气产品的型号编制与命名。
2. 目的2.1 为项目代号提供电气设备、装置和元器件种类字母代码和功能字母代码。
2.2 作为限定符号与一般图形符号组合使用，以派生新的图形符号。
2.3 除2.1、2.2外，在技术文件或电气设备中表示电气设备及线路的功能、状态和特征。
3. 文字符号的组成文字答号分为基本文字符号(单字母或双字母)和辅助文字符号。
3.1 基本文字符号3.1.1 单字母符号是按拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。
如“C”表示电容器类，“R”表示电阻器类等,见表1.单字母符号应优先采用。
表1举例栏中列出的内容有限，各专业可按分类补充所需的电气设备、装置和元器件。
表1列出的单字母符号与GB 5094-85《电气技术中的项目代号》中表1“项目种类的字母代码表”的规定相一致。
3.1.2 双字母符号是由一个表示种类的单字母符号与另一字母组成，其组合型式应以单字母符号在前、另一字母的后在次序列出。
如“GB”表示蓄电池,“G”为电源的单字母符号。
只有当用单字母符号不能满足要求、需要将大类进一步划分时，才采用双字母符号，以便较详细和更具体地表述电气设备、装置和元器件。
如“F”表示保护器件类，而“FU”表示熔断器，“FR”表示具有延时动作的限流保护器件等。
本标准规定的双字母符号的第一位字母只允许按表一中单字母所表示的种类使用。
各专业可以补充本标准未列出的双字母符号。
3.2 辅助文字符号是用以表示电气设备、装置和元器件以及线路的功能、状态和特征的。
如“SYN”表示同步，“L”表示限制，“RD”表示红色等。
辅助文字符号也可放在表示种类的单字母符号后边组成双字母符号，如“S P”表示压力传感器，“YB”表示电磁制动器。
常用低压电器图形符号和文字符号
1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。
这两个标准都是根据IEC国际标准而制定的。
在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。
如C表示电容器类，R表示电阻器类等。
双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。
例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。
辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。
辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。
辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。
1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。
该标准给出了大量的常用电器图形符号，表示产品特征。
通常用比较简单的电器作为一般符号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.3电气技术中的文字符号和项目代号
一个电气系统或一种电气设备通常都是由各种基本件、部件、组件等组成，为了在电气图上或其他技术文件中表示这些基本件、部件、组件，除了采用各种图形符号外，还须标注一些文字符号和项目代号，以区别这些设备及线路的不同的功能、状态和特征等。
1.3.1文字符号
文字符号通常由基本文字符号、辅助文字符号和数字组成。
用于按提供电气设备、装置和元器件的种类字母代码和功能字母代码。
1.基本文字符号
基本文字符号可分为单字母符号和双字母符号两种。
（1）单字母符号单字母符号是英文字母将各种电气设备、装置和元器件划分为23大类，每一大类用一个专用字母符号表示，如“R”表示电阻类，“Q”表示电力电路的开关器件等，如表1-6-所示。
其中，“I”、“O”易同阿拉伯数字“1”和“0”混淆，不允许使用，字母“J”也未采用。
表1-6电气设备常用的单字母符号
半导体器件 W
传输导线
波导、天线
导线、电缆、母线、波导、波导定向耦合器、偶极天线、抛物面天线
X 端子、插头、插座
插头和插座、测试塞空、端子板、焊接端子、连接片、电缆封端和接头
Y
电气操作的机械装置 制动器、离合器、气阀
Z
终端设备、混合变压
器、 滤波器、均衡器、限幅器
电缆平衡网络、压缩扩展器、晶体滤波器、网
络
（2）双字母符号 双字母符号是由表1-7 中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。
双字母符号可以较详细和更具体地表达电气设备、装置和元器件的名称。
双字母符号中的另一个字母通常选用该类设备、装置和元器件的英文名词的首位字母，或常用缩略语，或约定俗成的习惯用字母。
例如，“G ”为同步发电机的英文名，则同步发电机的双字母符号为“GS ”。
电气图中常用的双字母符号如表1-7所示。
表13-7电气图中常用的双字母符号
完整项目代号的组成如表1-9所示。
表1-9完整项目代号的组成
功能为M的序号为2的继电器。
一般情况下，不必增加功能代号。
如需增加，为了避免
混淆，位于复合项目种类代号中间的前缀符号不可省略。
第2种方法，是仅用数字序号表示。
给每个项目规定一个数字序号，将这些数字序号和它代表的项目排列成表放在图中或附在另外的说明中。
例如，-2、-6等。
第3种方法，是仅用数字组。
按不同种类的项目分组编号。
将这些编号和它代表的项目排列成表置于图中或附在图后。
例如，在具有多种继电器的图中，时间继电器用11、12、13、……表示。
4.位置代号的构成
项目在组件、设备、系统或建筑物中的实际位置的代号，称为位置代号。
通常位置代号由自行规定的拉丁字母或数字组成。
在使用位置代号时，应给出表示该项目位置的示意图。
5.端子代号的构成
端子代号是完整的项目代号的一部分.当项目具有接线端子标记时,端子代号必须与项目上端子的标记相一致.端子代号通常采用数字或大写字母,特殊情况下也可用小写字母表示。
例如-Q3：B，表示隔离开关Q3的B端子。
6.项目代号的组合
项目代号由代号段组成。
一个项目可以由一个代号段组成，也可以由几个代号段组成。
通常项目代号可由高层代号和种类代号进行了组合，设备中的任一项目均可用高层代号和种类代号组成一个项目代号，例如=2-G3；也可由位置代号和种类代号进行了组合，例如+5-G2；还可先将高层代号和种类代号组合，用以识别项目，再加上位置代号，提供项目的实际安装位置，例如=P1-Q2+C5S6M10，表示P1系统中的开关Q2，位置在C5室S6列控制柜M10中。
