欧南多豆浆机原理图
豆浆机维修及电路图1
整机电路由电源电路和集成电路IC1（时基电路NE555）、IC2（带振荡器的14级串行二进制计数/计分频器MC14060BCP）、IC3（三输入或非门电路CD4025BE）与外围元件组成的温控触发电路、分频计时电路、控制执行电路组成。
通过继电器K1、K2控制“打浆”电机M、加热器L 及报警电路。
插上电源插头AC220V市电经变压器降压输出20.5V交流电压，由二极管D1~D4整流、C2滤波后得到24V直流电压，为继电器K1、K2的线圈供电，此直流电压再经R15降压限流、C3滤波、D7稳压后为IC1、IC2、IC3及报警电路供电。
IC1、感温探头PTC及IC3中的第一个3输入或非门等元器件组成IC2计时复位电路和打浆电机控制电路。
由于感温探头PTC中的热敏电阻的阻值呈正温系数，在接通电源的瞬间，其阻值很小，使IC13脚输出正脉冲，IC2被触发复位，计时开始。
随PTC阻值增大，IC13脚输出低电平，使IC33脚（1a）也处于低电平，又因IC3 13脚与温控探头PTC外壳相连，通过豆浆液与地接通，这就使IC3 3脚不能通过K13呈高位。
再则，IC34脚（1b）、5脚（1c）分别与IC22脚（IC2的Q13）、1脚（IC2的12级分频端Q12）相连，计时未完时此两脚也呈低电平，使IC36脚输出高电平，T3导通，继电器K2得电，K2-1接通，打浆电机工作。
此时IC3 6脚输出的高电位又通过D10使得IC311脚、（3a）也呈高电位，IC3 10脚输出低电平，T4不导通，加热器L不能对豆浆加热。
这样，只要豆浆中有豆浆，IC3 13始终处于低电们，使打浆电机工作，否则打浆电机就不能被触发而工作，起到自锁作用。
而打浆电机工作时，豆浆加热器就不加热，实现分时控制。
当IC2控制的打浆计时器到达设定的时间后，IC2 13脚（Q9）输出高电平，使IC3 8脚也呈高电位，6脚呈低电位，使得T3截止，打浆电机失电而停转，同时使得11脚（3a）回到低电位，由于IC3的13脚（3c）通过豆浆接地，12脚（3b）也处于低电位，因此IC310脚输出高电位，T4导通，继电器K1得电而吸合，加热器L便开始对豆浆加热。
豆浆机的分析
防溢保护：泡沫高于防溢电极底端时产品自动控制加热断续，防止泡沫溢出 缺水保护：水位低于测温棒底端时，产品自动停止工作，并发出报警声（包括通 电状态下提起机头时也会停止并报警，起到保护左右） 电机超温保护：电机负载过重，温升过高时，电机自动停止工作
豆浆机——类型
类型 传统泡磨型 优点 功能比较多，是榨汁机， 料理机所附带的功能 缺点 不能即时制作， 整个过程比较费 事 图片
第四，打芝麻糊，以前做芝麻糊，除了买已经磨好的芝麻外，就是靠自己动手 磨，买的芝麻糊不地道，里面可能有其他的杂志，自己动手有麻烦，现在豆浆 机带有这种功能，只要选好芝麻，放入豆浆机，加上水，按下按键就行了，10 分钟，地道的芝麻糊就做好了。 第五，打杏仁核桃，杏仁核桃糊也是比较好的保健产品，超市买的没有自己做 的好，动手做一杯现在也很方便了，将核桃杏仁放入豆浆机中，加入水，按下 按键几分钟就可以制作成一杯热腾腾香浓的杏仁核桃露。 第六，打五豆豆浆，黄豆30克、黑豆10克、青豆10克、豌豆10克、花生米10克、 水1200毫升，的确比较多功能，五豆豆浆多喝对心脑血管都有蛮大的帮助。 第七，打蔬菜汁，目前市场上卖的盒装蔬菜汁，自己做更加地道，也更加方便， 没有任何防腐剂，绝对纯天然。 第八，水果搅拌，相对于榨汁机，豆浆机提供的这个功能要差一些，主要是豆浆 机炸的汁不够彻底，有点浪费水果
）
豆浆机——背景
智能醇化技术 第一步：营养乳化 大火加热精通70度左右，进行初次研磨并持续15秒，使食村充分乳化，改善营 养物质结构，为释放营养做好准备。 第二步：大火升温至100度，6次精细研磨，配合6次高火加热熬煮，激活内含 的营养成分，充分融合到浆液中，增加浆液的营养浓度。 第三步，营养升华99.7正负0.3度下，高温文火熬煮约8分钟，充分煮透浆液， 营养成分在熬煮过程中升岔吸收更容易，口感更香浓。 独创制频温控技术，模拟“大火加热、中火催熟、文火熬煮”传统工艺，保证豆 浆米糊充分煮熟熬透，营养更丰富，更易人体吸收 健康是21世纪的生活主题，现代人十分崇尚绿色食品，今天，几乎在所有的 城市，掀起了一股豆浆饮食风行热潮，在豆浆摊、豆浆店、超市货架等，随 处可见豆浆的身影，成为众多家庭的早餐必备饮品。在西方国家，豆浆卖得 比牛奶还贵，豆浆的魅力并不逊色于任何一种时髦饮品……
第4章 豆浆机产品设计
1.环境条件 豆浆机的使用环境要求: 在空气温度为0℃～35℃室内环境； 周围空气相对湿度不大于90%（25℃时）； 海拔不超过1000m，（海拔在超过1000m的高度时， 应使用特殊场合用豆浆机）；
电源电压与额定电压的偏差不超±10%； 无显著振动、腐蚀性气体、易燃性气体的场所。
2.性能要求
豆浆机杯体容积应不小于额定容积的95%。 豆浆机粉碎装置锋利度要求粉碎装置的刃口厚 度不应低于0.06mm。而且粉碎装置应具备防 护措施，断电后应在1.5s内停止工作。同时粉 碎装置刃口部分的金属洛氏硬度应达到HRC 35～44。豆浆机工作时还应具有足够的防焦糊 能力，对于电热元件表面有发黄、发黑的层面 用流速为0.25L/s的生活饮用水进行冲洗，去除 表面层粘附豆浆。最后，豆浆机正常工作时的 噪声不应超过78dB。
如图4-3是第一 代细网技术豆浆机， 细网罩有底网， 不便于清洗；如图 4-4所示的第二代 大网孔豆浆机，采 用大网孔；如图45所示的第三代无 网豆浆机，采用无 网底的拉法尔网， 匹配强力旋风刀片。
图4-3第一代细网豆浆机
图4-4第二代大网孔豆浆机
图4-5 第三代无网豆浆机
4.2 豆浆机的分类、工作原理及结构
4.2.3豆浆机的结构 豆浆机采用微电 脑控制，实现预 热、打浆、煮浆 和延时熬煮过程 全自动化，特别 是由于增设了
“文火熬煮”处理 程序，使豆浆营 养更加丰富，口 感更佳。
4-12豆浆机结构图
1．杯体
杯体像一个硕大的茶杯，有把手和流口，主要用 于盛水或豆浆。有的杯体用塑料制作，有的用不锈钢 制作，但都是符合食品卫生标准的不锈钢或聚碳酸脂 材质。购机时以选择不锈钢杯体为宜，主要是便于清 洁。
目前市面上的豆浆机所具有的基本功能有单独加热、 单独粉碎、自动工作、无水报警、降功率加热、自动 检测等功能。单独加热功能具有单独加热，并随时可 以停止加热。单独粉碎：具有单独粉碎功能。自动工 作是指在有水的情况下，电热管开始加热，当水温上 升到82℃时，停止加热，电机开始工作。然后继续加 热，当豆浆机产生的泡沫碰到防溢电极时，转为降功 率加热，再加热几分钟，结束并报警。全过程处于无 水报警，停止工作状态是指在单独加热、单独粉碎、 自动工作期间，任何时刻提起豆浆机，都会停止工作 并报警。当重新将豆浆机放入水中，回复以前的工作 状态。降功率加热是指在自动工作、单独加热模式下， 当豆浆产生的泡沫碰到防溢电极时，转为降功率加热。 自动检测是指豆浆机具有自动检测水位、溢出、温度 的功能。

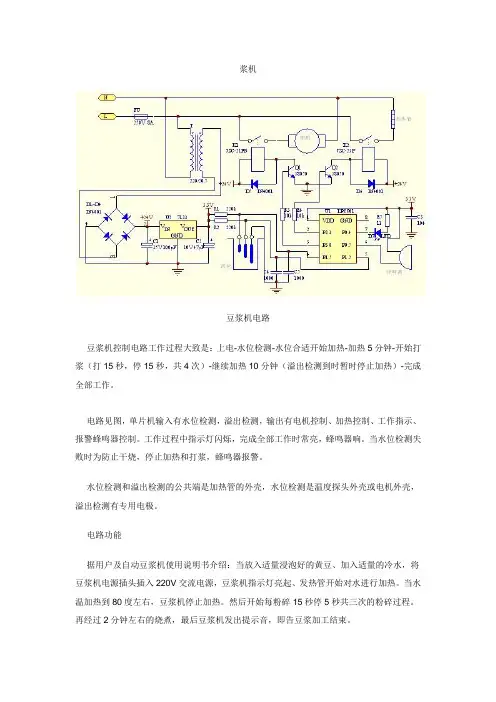

豆浆机电路
浆机豆浆机电路豆浆机控制电路工作过程大致是：上电-水位检测-水位合适开始加热-加热5分钟-开始打浆（打15秒，停15秒，共4次）-继续加热10分钟（溢出检测到时暂时停止加热）-完成全部工作。
电路见图，单片机输入有水位检测，溢出检测，输出有电机控制、加热控制、工作指示、报警蜂鸣器控制。
工作过程中指示灯闪烁，完成全部工作时常亮，蜂鸣器响。
当水位检测失败时为防止干烧，停止加热和打浆，蜂鸣器报警。
水位检测和溢出检测的公共端是加热管的外壳，水位检测是温度探头外壳或电机外壳，溢出检测有专用电极。
电路功能据用户及自动豆浆机使用说明书介绍：当放入适量浸泡好的黄豆、加入适量的冷水，将豆浆机电源插头插入220V交流电源，豆浆机指示灯亮起、发热管开始对水进行加热。
当水温加热到80度左右，豆浆机停止加热。
然后开始每粉碎15秒停5秒共三次的粉碎过程。
再经过2分钟左右的烧煮，最后豆浆机发出提示音，即告豆浆加工结束。
(2)'L~-I-新控制电路图使用反绘图法对原印刷电路板进行分析后．绘制出原控制电路图。
该自动豆浆机原控制电路板上使用的是PCVl6V8H型号的单片机和一块CD4040数字集成电路及—些元器件组合而成。
根据豆浆机的功能要求，选用ATMEL公司的单片机AT89C2051。
并根据豆浆机的功能要求设计了新的控制电路图(见图1所示)。
从而也确定了该自动豆浆机的新工作原理：控制电路采用变压器降压、晶体二极管整流等方法获得工作电源。
当电源插头XPl插入220V交流电。
T1开始对220V交流电进行降压．从次级输出12V左右的低压交流电．从而适应电路的使用要求；同时电源变压器还对220V交流电进行电网隔离，以提高控制电路的使用安全性能。
整流硅堆URl对次级输出的交流电进行桥式整流，再由C2、C3进行滤波，以形成较平滑的直流电．送给三端集成正输出稳压器ICl进行稳压调整。
经ICl稳压作用后．输出+5V直流电压。
经C4、C5滤波后输出纹波很低的+5V电压。

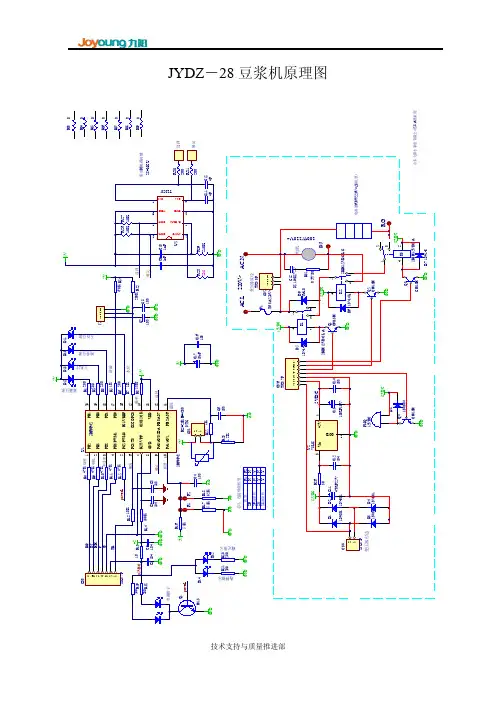

10.豆浆机线路图
SH69P42
PE1 PE0 PD1 PD3/PWM1 PD0
20 19 18 17 PC2/PWM0 PC1/VREF 16
R9 4.7K半功率 3
R14 300
CN3
1 2 3
R13300
chunxiang
+5V
防溢
R15 4.7K 触发 6 7 PC3/T0 RST/VPP OSCO/PC0 OSCI/SCK 15 14 300
SRIH-12VDC-L-C
D6 1N4148
变压器付边
D3 1N4001 D4 1N4001
FMQ 12VDC 12VDC D8 Q4 1N4004 C9013H GND
Q2 C9013H
2
1
GND
3
RG
12VDC
4
K3
5
Q3
C9013H
SRIH-12VDC-A
GND
D7 1N4148
电热器650W220V~(28机型）
4
5
3
1
D1
D2
C11
技术支持与质量推进部
D9 6A10
电机
2
200W220V~
5V D12 5V D13 D10 D11 R33 R34 R35 J5 1 2 3 5V R36 R37
果蔬豆浆
0 0 0 0 0
纯香豆浆
19 18 17 16 15 14 5V 103
确定 选择
R2200 R3 200 R5 1K
GNDGND
电源指示
温度
5V 1 2 3 4 U2
Q1 R25=23K B=4200 NTC CN1 2 1 C16 103 R22 C6 103 GND GND 1K C17 10uF

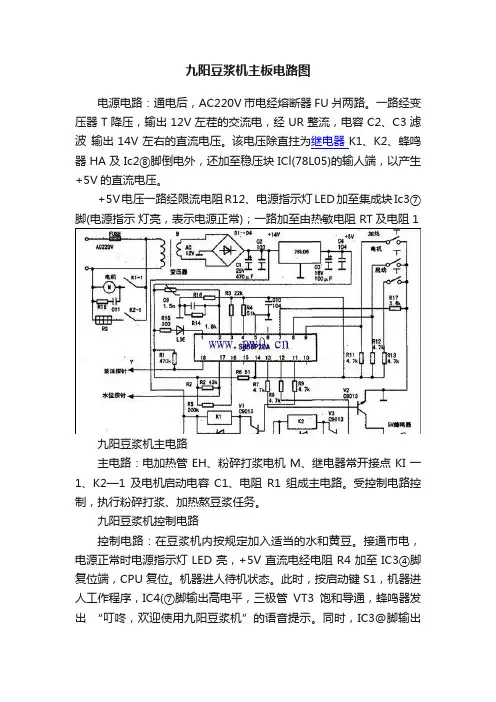

九阳豆浆机主板电路图
九阳豆浆机主板电路图电源电路：通电后，AC220V市电经熔断器FU爿两路。
一路经变压器T降压，输出12V左茬的交流电，经UR整流，电容C2、C3滤波输出14V左右的直流电压。
该电压除直拄为继电器K1、K2、蜂鸣器HA及Ic2⑧脚倒电外，还加至稳压块ICl(78L05)的输人端，以产生+5V的直流电压。
+5V电压一路经限流电阻R12、电源指示灯LED加至集成块Ic3⑦脚(电源指示灯亮，表示电源正常)；一路加至由热敏电阻 RT及电阻1九阳豆浆机主电路主电路：电加热管EH、粉碎打浆电机M、继电器常开接点KI一1、K2—1及电机启动电容C1、电阻R1组成主电路。
受控制电路控制，执行粉碎打浆、加热熬豆浆任务。
九阳豆浆机控制电路控制电路：在豆浆机内按规定加入适当的水和黄豆。
接通市电，电源正常时电源指示灯LED亮，+5V直流电经电阻R4加至IC3④脚复位端，CPU复位。
机器进人待机状态。
此时，按启动键S1，机器进人工作程序，IC4(⑦脚输出高电平，三极管VT3饱和导通，蜂鸣器发出“叮咚，欢迎使用九阳豆浆机”的语音提示。
同时，IC3@脚输出高电平并经电阻 R20加至三极管VT2，VT2饱和导通，继电器K2受电吸合，其常开接点2—1接通，电加热管EH 受电发热，对机内水进行加热。
当机内水温升高达82℃时，由于热敏电阻RT阻值变小，使IC2②脚电位升高，IC2①脚输出低电平控制电压，并经R16加车IC3(CPU)⑨脚。
此时，IC3的⑩脚输出低电平控制VT2、K2停止加热，其⑩脚输出高电平，经电阻R21加至继电器K1，K1受电噘合，常开接点K1—1接通，电机受电，启动糊碎打浆15s。
15s后，在内部程序控制下自或转入加热状态，然后又切断加热电源。
自动循环5次后，机器进入熬制豆浆阶段。
当浆沫上溢并与防溢探针接触时，①脚经电阻。
R8、浆沫与机器外壳接通，j①脚变为低电平，⑩脚变为低电平，机器停止加热。
当机内浆沫下降并与防溢探针脱离时，①脚变为高电平，⑧脚也变为高电平，机器恢复加热。
家用豆浆机的控制原理及其发展
1.豆浆机的各用电部分及其位置及其作用1.1操作面板操作面板位于机头面盖的一边，由数个按钮组成，它的作用是人为控制豆浆机的工作模式，以及开始和临时中断机器的工作。
1.2数码显示器(并非所有机器都有)数码显示器在面盖上，一般位于控制面板的对侧。
它的作用是显示机器的工作参数。
如豆浆温度，机器工作模式。
1.3指示灯指示灯有数个，位于控制面板各个按键旁边。
它的作用是以亮或不亮来显示豆浆机工作状态。
1.4电源模块置于机头内，它的作用是为机器提供稳定的电供应。
1.5电机位于机头中，外接刀片。
它的作用是为打磨豆浆提供机械动力。
1.6加热器加热器位于机头底部但略高于底部，与机头有两个接口。
一般呈勺型，底部为圆形。
它的作用是加热豆浆，使豆浆有好的口感。
加热功率一般为800w。
1.7温度传感器一根长直棒，与机头垂直。
它的作用是探测豆浆温度以反馈给控制中心，并与MCU设定的温度进行比较。
1.8防溢电极位于温度传感器附近，比温度传感器短。
它的作用是防止豆浆加热后产生过多的泡沫而溢出。
1.9防干烧电极一般集成在温度传感器上。
防干烧电极其实是水位探测器。
加水后，水位传感器和金属加热部件外表形成回路，水充当了电阻的作用。
微处理芯片把这个电阻取样分析，作出加热和停止加热的指令。
防干烧功能针对的是底部加热或侧面加热型的豆浆机，在加热部件贴装了一个KSD温控器，当温度超过设计值时，温控器动作切断加热件的供电电源。
而又加热管型的豆浆机其实没有防干烧功能，没加水意味着豆浆机不工作，所以不必要安装温控器。
顾名思义，它的作用是防干烧。
1.10控制系统它内嵌在机头中，它的作用是接受、处理、发出信号，从而协调整个豆浆机的工作，完成打豆浆的过程。
单片机是其中最关键的部件，它相当于一个小型计算机，包含微处理器（CPU），存储器（rom和ram等），输入输出口（i/o口），定时计数器，中断系统等，他们通过地址总线（）ab，数据总线（DB）和控制总线（cb）连接起来。
豆浆机的工作原理
豆浆机的工作原理2010-09-09 00:11:26| 分类：产品介绍| 标签：继电器电机阻值检测豆浆机|字号大中小订阅豆浆机工作原理(1)豆浆机电路的基本特点一般豆浆机的预热、打浆、煮浆等全自动化过程，都是通过MCU有关脚控制，相应三极管驱动，再由多个继电器组成的继电器组实施电路转换来完成。
只要掌握这一条基本规律，就可对所有机型的豆浆机进行电路检查，排除各类故障。
但是，有些机型电路板的制作有点问题，它是将元件的编号压在元件下面的，因此在电路板上只能看到元件，而看不到元件编号，这样对于电路的检测极不方便。
(2)电阻、电容及二极管、三极管的基本检测方法这几种元件的检测大都可在路测量，必要时可取下来单独测试，方法很简单。
(3)MCU芯片的基本检测方法由于电路板安装在机头内，检测十分不便，即使想法可以检测，然而在机头内带电测试风险较大，为此利用检测MCU各脚对地阻值来判断。
由MCU引脚对地阻值可以看出，MCU引脚对地阻值有明显的规律性，4个控制引脚和两个检测引脚，红笔测皆为4.5 kΩ，黑笔测控制脚皆为8.2kΩ，检测脚皆为8.6 kΩ。
如果所测阻值偏离表中数据，表明所测引脚不是内部击穿或开路，就是外围元件有问题。
(4)继电器基本检测方法由于豆浆机工作时离不开水和蒸汽，所以机头进水，部件受潮、发霉，用户稍不注意就会发生，对继电器造成威胁。
而且继电器自身电流负载很大、转换频繁，因此很容易将触点烧坏，使豆浆机无法工作。
同样，在整机带电条件下，对继电器检测很困难，为此采取对继电器单独通电法进行检测。
外加一个DC12V 电源，注意将该电源正极接在续流二极管负极上，负极接在续流二极管正极上，接通或断开外加电源，应该听到继电器吸合与释放动作发出的声响，而且测量常开或常闭触点，应该有接通或断开相应的反映。
如果继电器无动作反映，表明继电器电磁线圈有问题，正常情况K1、K3电磁线圈阻值为380Ω，K2为190 Ω。
如果无相应的接通或断开反映，说明这是触点己被烧坏的缘故。
九阳豆浆机电路原理图
九阳豆浆机电路原理图
1.输入电源部分：九阳豆浆机需要通过插座连接外部交流电源进行驱动。
在原理图中，输入电源部分包括电源开关、保险丝和变压器等元件，
用于实现对外部电源的控制和电压的转换。
2.控制电路部分：九阳豆浆机电路原理图中的控制电路部分主要由微
处理器、控制开关、以及与控制相关的元件组成，用于实现对豆浆机各个
功能的控制。
微处理器是九阳豆浆机的核心控制单元，通过接收用户的操
作指令，控制其他元件的工作。
控制开关用于实现豆浆机的开关机控制。
3.电机驱动部分：九阳豆浆机电路原理图中的电机驱动部分主要由电机、电容器和电阻器等元件组成，用于控制豆浆机的搅拌和加热功能。
电
机是九阳豆浆机的核心驱动部件，通过接收微处理器的控制信号，控制搅
拌和加热的动作。
电容器和电阻器则用于提供辅助功能，例如电机启动时
的电流稳定和降温等。
4.传感器部分：九阳豆浆机电路原理图中的传感器部分主要由水位传
感器、温度传感器和压力传感器等元件组成，用于实现对豆浆机内部物理
量的检测。
水位传感器用于检测水位，以保证豆浆机的正常工作；温度传
感器用于检测豆浆的温度，以控制加热功能；压力传感器用于检测压力，
以保证豆浆机的正常运行。
以上是九阳豆浆机电路原理图的主要构成部分和功能。
通过这些元件
的合理配置和连接，九阳豆浆机能够实现对豆浆加工的精确控制和保护。
在实际生产中，九阳豆浆机电路原理图可以根据具体需求进行调整和优化，以满足用户对豆浆机的需求。
豆浆机工作原理图
豆浆机工作原理图
豆浆机是一种常见的家用小电器，它通过将浸泡过的大豆磨成浆液，再经过加
热煮沸，最后过滤而成。
豆浆机工作原理图如下：
1. 电机部分。
豆浆机的电机部分是整个机器的动力来源，通过电机的转动驱动刀具进行研磨。
电机部分通常由电机本体、电机支架、传动皮带等组成。
电机通过传动皮带将动力传递给刀具，从而实现豆浆的研磨过程。
2. 研磨部分。
研磨部分是豆浆机的核心部件，它由研磨刀具和研磨杯组成。
在工作时，电机
驱动刀具高速旋转，将浸泡过的大豆磨成细腻的浆液。
研磨刀具的设计和材质对豆浆的口感和质地有着重要影响。
3. 加热部分。
加热部分通常由加热管和加热底座组成。
在豆浆研磨完成后，豆浆需要进行加
热煮沸，以杀灭大豆中的有害物质和细菌。
加热管通过电能将热量传递给豆浆，使其升温至煮沸温度。
加热底座则起到支撑和固定加热管的作用。
4. 过滤部分。
过滤部分由滤网和滤网支架组成。
在豆浆煮沸后，需要对豆渣进行过滤，以获
得纯净的豆浆液。
豆浆机内部的滤网通过物理过滤的方式，将豆渣和豆浆分离开来，从而得到我们所需要的豆浆液。
以上就是豆浆机的工作原理图，通过电机研磨、加热煮沸和过滤这一系列步骤，我们可以轻松地在家中制作出美味的豆浆。
希望这个工作原理图能够帮助大家更好地理解豆浆机的工作原理，为大家的生活带来便利。
豆浆机理论基础
豆浆机理论基础一、豆浆机的组成1、豆浆机外部组成豆浆机主要由机头、指示灯、电源插座、防溢电极、微动开关、电热器、下盖、刀片、温度传感器、杯体、网罩、防干烧电极（温度传感器外壳兼作防干烧电极）等组成。
下图所示为九阳牌全自动家用豆浆机外部结构。
1）机头。
机头是豆浆机的主要部件，机头的上盖有提手，机头内安装有电脑板、变压器和打浆电动机等部件。
2）指示灯。
指示灯设置在机头上，用来指示机的工作状态，灯亮表示机器正在工作，灯闪表示工作结束。
3）电源插座。
电源插座设置在机头的背面，用来插接机器电源线。
4）防溢电极。
防溢电极设置在杯体上方，外径为5mm,有效长度为15mm,用来检测豆浆沸腾的情况，防止豆浆溢出。
5）微动开关。
微动开关是一种安全装置，提起机头后自动断电。
6）电热器。
电热器为不锈钢材质，用于加热豆浆，加热功率一般为650 ~800W。
7）下盖。
下盖实际属于机头的一部分，使用符合卫生要求的优质材料制成，用来安装电脑板、变压器和打浆电动机等主要部件。
8）刀片。
刀片使用高硬度不锈材料制成，其外形酷似船舶螺旋桨，用来粉碎豆。
下图所示为刀片实物。
9）温度传感器。
温度传感器用于检测“预热”时杯体温度，当水温达到设定温度时（一般要求为80℃左右），起动电动机开始打浆。
10）杯体。
杯体用符合卫生要求的不锈钢或聚碳酸酯优质材料制成，其外形像一个大茶杯，用于盛放豆浆。
杯体设计有把手和流口，便于提用和倒出豆浆。
11）网罩。
网罩通过扣合斜楞而与机头下盖扣合在一起，用于盛放豆子，过滤豆浆。
12）防干烧电极。
防干烧电极是利用温度传感器的不锈钢外壳将它插入到杯体内部。
杯内水位正常时，防干烧电极的下端被水浸没在水中，不会引起什么反应。
当杯内水位偏低或无水时，微控制器通过防干烧电极检测到这一状态后，切断电热管电源，停止加热。
2、豆浆机内部组成豆浆机内部主要由发热管、电动机、变压器、微动开关、电脑板等组成。
电脑板上有电动机RC吸收回路、压敏电阻器、滤波电容器、继电器（有单刀单掷继电器和双刀双掷继电器）、晶闸管、熔丝管、光耦合器、稳压管、熔丝管等组成。
豆浆机电路题
豆浆机电路题豆浆机是现代人生活中常见的厨房电器之一，它能够帮助人们方便地制作出美味的豆浆。
但是，要使豆浆机正常工作，其中一个关键是其电路设计与实现。
本文将探讨豆浆机电路的设计原理和具体实现。
一、电路设计原理1. 电源模块设计在豆浆机电路中，电源模块是起到给各个部件供电的作用。
一般来说，豆浆机常见的电源模块是采用交流变直流的方式，即通过交流电源输入，然后通过整流和稳压等电路模块将交流电转换为适合豆浆机各个部件工作所需的直流电。
2. 控制模块设计豆浆机的控制模块是核心部分，负责控制整个制作豆浆的流程。
在控制模块中，需要设计合适的电子元器件来实现控制按钮、温度控制、运行状态显示等功能。
其中，按钮的设计要考虑到防误触，保证用户的安全使用。
3. 电机驱动设计电机是豆浆机中重要的驱动部分，它负责将豆浆机的刀片旋转，从而搅拌豆浆原料。
在电机驱动设计中，需要选择合适的电机类型、控制方式以及电机保护措施。
此外，为了降低噪音和振动，还需要考虑电机的隔音与减震设计。
4. 温度控制设计豆浆机在加热煮豆浆过程中需要控制温度，以保证豆浆加热到适宜饮用的状态。
温度控制设计主要包括温度传感器的选择与布置、温度控制回路的设计等。
这些设计要考虑到准确感知温度并及时调整加热功率，以实现温度的精准控制。
二、电路实现过程1. 原理图设计在豆浆机电路的实现中，首先要进行原理图设计。
原理图是电路设计的基础，通过连接各个电子元器件的引脚与管脚，形成一个完整的电路框架。
在原理图设计中，需要准确地确定元器件之间的连接方式与信号传输路径，确保电路的稳定性和可靠性。
2. PCB布局设计PCB布局设计是指将原理图中的电路元器件布局到实际的电路板上。
在豆浆机电路中，由于空间有限，需要合理布局各个模块，并考虑到信号线的走向、电源线的排列以及接地与分层等设计要求。
良好的PCB布局设计能够提高电路的抗干扰能力和信号传输效果。
3. 元器件选型与采购根据原理图和PCB布局设计，选择合适的电子元器件进行采购。
CD4025,CD4060,LM324组成的豆浆机电路
