电脑主板故障诊断卡查询手册(两位)

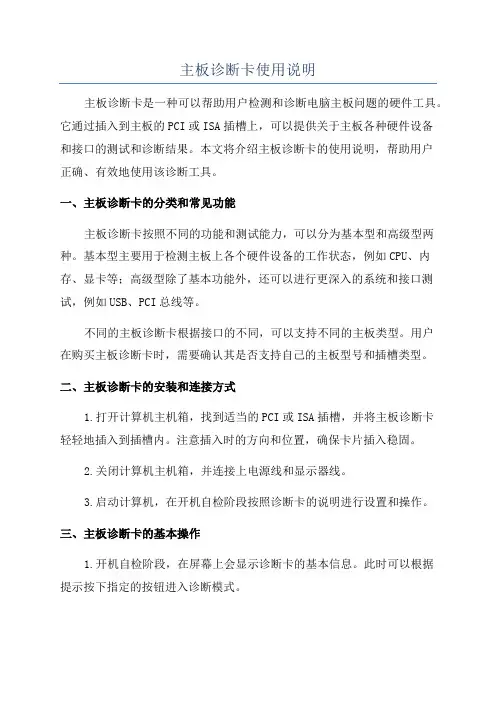

主板诊断卡使用说明
主板诊断卡使用说明主板诊断卡是一种可以帮助用户检测和诊断电脑主板问题的硬件工具。
它通过插入到主板的PCI或ISA插槽上，可以提供关于主板各种硬件设备和接口的测试和诊断结果。
本文将介绍主板诊断卡的使用说明，帮助用户正确、有效地使用该诊断工具。
一、主板诊断卡的分类和常见功能主板诊断卡按照不同的功能和测试能力，可以分为基本型和高级型两种。
基本型主要用于检测主板上各个硬件设备的工作状态，例如CPU、内存、显卡等；高级型除了基本功能外，还可以进行更深入的系统和接口测试，例如USB、PCI总线等。
不同的主板诊断卡根据接口的不同，可以支持不同的主板类型。
用户在购买主板诊断卡时，需要确认其是否支持自己的主板型号和插槽类型。
二、主板诊断卡的安装和连接方式1.打开计算机主机箱，找到适当的PCI或ISA插槽，并将主板诊断卡轻轻地插入到插槽内。
注意插入时的方向和位置，确保卡片插入稳固。
2.关闭计算机主机箱，并连接上电源线和显示器线。
3.启动计算机，在开机自检阶段按照诊断卡的说明进行设置和操作。
三、主板诊断卡的基本操作1.开机自检阶段，在屏幕上会显示诊断卡的基本信息。
此时可以根据提示按下指定的按钮进入诊断模式。
2.进入诊断模式后，显示屏会显示出不同的菜单选项。
用户可以根据需要选择相应的功能，例如进行CPU、内存、显卡测试等。
3.选择好需要测试的项目后，按下确认按钮，主板诊断卡会自动开始测试。
测试完成后，结果会显示在屏幕上，用户可以根据结果判断是否存在问题。
4.如果存在问题，主板诊断卡还可以提供详细的错误代码和相关信息，帮助用户更准确地定位问题所在。
用户可以将这些代码和信息记录下来，方便之后的故障排除。
四、主板诊断卡的注意事项和常见故障排除1.在操作主板诊断卡之前，建议先阅读诊断卡的使用手册，了解各个功能的操作方法和注意事项。
2.如果在使用过程中遇到问题，首先检查插卡是否插紧，并检查连接线是否正常。
3.如果显示屏无法正常显示或者显示内容混乱，可以尝试重新插拔主板诊断卡并重启电脑。

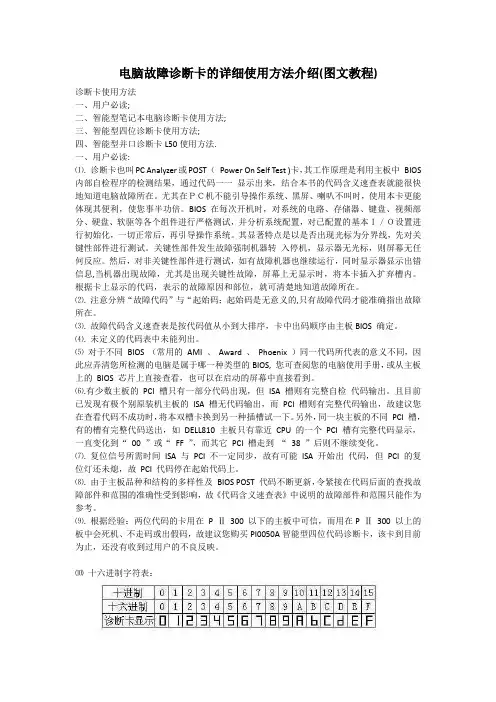

电脑故障诊断卡的详细使用方法介绍
现在是向后查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
Ｐ－－－
现在是向前查代码状态，显示约半秒后将十六进制的故障代码显示在千百位ቤተ መጻሕፍቲ ባይዱ将代码个数显示在十个位。
－E n d
表示当前处在向后翻查代码功能，且已经查到了最后一个（第47个）；按一次“长键”可退出本功能并切换为向前查代码方式，并显示“Ｐ－－－”，半秒后将47个代码显示在千百位处，将代个数“47”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。
主菜单第0种功能提示符，为了不耽误故障代码的显示故"0---"显示时间短(不易看
见),即很快进入主板故障诊断功能。
１－－－
慢按功能操作开关第１次，显示“１－－－”
主菜单第一种功能提示符，显示约半秒钟后进入代码查阅功能。
２－－－
慢按功能操作开关第２次，显示“２－－－”
主菜单第二种功能提示符，显示约半秒钟后将总线速度参考值显示出来,值越大速度越快。
－P C I
诊断卡确认为被插到MiniPCI槽，并等待您按开关进行代码“向后”翻查。
－－－Ｐ
现在是向后查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
Ｐ－－－
现在是向前查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。
－E n d
表示当前处在向后翻查代码功能，且已经查到了最后一个（第47个）；按一次“长键”可退出本功能并切换为向前查代码方式，并显示“Ｐ－－－”，半秒后将47个代码显示在千百位处，将代个数“47”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。
主板诊断卡使用说明
主板诊断卡使用说明使用主板诊断卡可以快速检测主板的各种硬件问题，如IDE接口是否正常、内存是否工作、CPU是否正常等。
它能够将故障的错误信息显示在连接的显示器上，帮助用户快速定位并解决问题。
使用主板诊断卡的步骤如下：1.关闭电脑，并从电源中断电。
确保电脑没有供电，以免发生电击事故。
2.打开电脑机箱，并找到主板上的PCI或ISA插槽。
主板上通常会有几个插槽，选择其中一个插槽插入主板诊断卡。
3.将主板诊断卡插入所选插槽。
插入时要小心，确保卡插入插槽的位置正确，并且卡与插槽的金属接触良好。
4.关闭电脑机箱，并连接显示器。
将显示器的信号线与主板诊断卡的输出接口连接，确保正确连接。
5.重新连接电脑的电源，并开启电源。
此时主板诊断卡会开始进行自检。
在自检过程中，主板诊断卡会发送特定的信号给显示器，以便正确显示故障信息。
6.观察显示器上的信息。
显示器上会显示一些故障代码或错误信息，比如CPU错误、内存错误、硬盘错误等。
根据显示器上的信息可以判断主板上出现了哪些硬件问题。
7.根据故障信息进行问题排查。
根据显示器上的信息，可以初步判断主板哪个部分出现了故障。
比如，如果显示器上显示CPU错误，那么可以检查CPU插槽的接触是否良好，CPU散热器是否正常工作等。
8.根据问题的具体情况，采取相应的解决措施。
如果是硬件组件连接问题，可以重新插拔组件，确保接触良好；如果是硬件故障，可以更换相应的硬件组件。
使用主板诊断卡进行故障诊断可以提高维修效率和准确性。
但是需要注意的是，主板诊断卡只能检测主板上的硬件问题，对于操作系统或软件引起的问题无法进行诊断。
所以，在进行故障排查时，还需综合考虑并排除其他可能的问题。

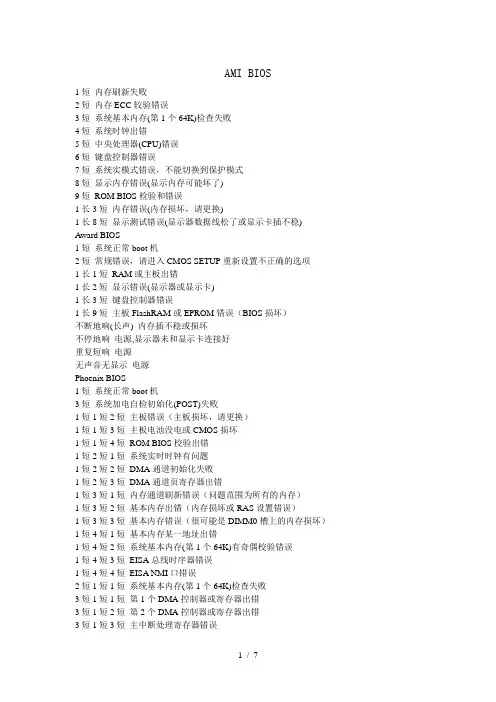

主板故障诊断卡 指示灯和声音功能速查表
自检报警声及含义：AMI BIOS1短内存刷新失败2短内存ECC较验错误3短系统基本内存(第1个64K)检查失败4短系统时钟出错5短中央处理器(CPU)错误6短键盘控制器错误7短系统实模式错误，不能切换到保护模式8短显示内存错误(显示内存可能坏了)9短 ROM BIOS检验和错误1长3短内存错误(内存损坏，请更换)1长8短显示测试错误(显示器数据线松了或显示卡插不稳) Award BIOS1短系统正常boot机2短常规错误，请进入CMOS SETUP重新设置不正确的选项1长1短 RAM或主板出错1长2短显示错误(显示器或显示卡)1长3短键盘控制器错误1长9短主板FlashRAM或EPROM错误（BIOS损坏）不断地响(长声) 内存插不稳或损坏不停地响电源,显示器未和显示卡连接好重复短响电源无声音无显示电源Phoenix BIOS1短系统正常boot机3短系统加电自检初始化(POST)失败1短1短2短主板错误（主板损坏，请更换）1短1短3短主板电池没电或CMOS损坏1短1短4短 ROM BIOS校验出错1短2短1短系统实时时钟有问题1短2短2短 DMA通道初始化失败1短2短3短 DMA通道页寄存器出错1短3短1短内存通道刷新错误（问题范围为所有的内存）1短3短2短基本内存出错（内存损坏或RAS设置错误）1短3短3短基本内存错误（很可能是DIMM0槽上的内存损坏）1短4短1短基本内存某一地址出错1短4短2短系统基本内存(第1个64K)有奇偶校验错误1短4短3短 EISA总线时序器错误1短4短4短 EISA NMI口错误2短1短1短系统基本内存(第1个64K)检查失败3短1短1短第1个DMA控制器或寄存器出错3短1短2短第2个DMA控制器或寄存器出错3短1短3短主中断处理寄存器错误3短1短4短副中断处理寄存器错误3短2短4短键盘时钟有问题,在CMOS中重新设置成Not Installed来跳过POST3短3短4短显示卡RAM出错或无RAM,不属于致命错误3短4短2短显示器数据线松了或显示卡插不稳或显示卡损坏3短4短3短未发现显示卡的ROM BIOS4短2短1短系统实时时钟错误4短2短2短系统启动错误，CMOS设置不当或BIOS损坏4短2短3短键盘控制器(8042)中的Gate A20开关有错,BIOS不能切换到保护模式4短2短4短保护模式中断错误4短3短1短内存错误（内存损坏或RAS设置错误）4短3短3短系统第二时钟错误4短3短4短实时时钟错误4短4短1短串行口(COM口、鼠标口)故障4短4短2短并行口（LPT口、打印口）错误4短4短3短数字协处理器（8087、80287、80387、80487）出错主板故障诊断卡指示灯功能速查表灯名灯名信号名称说明RUN 主板运行若主板运行起来，此灯会不断闪亮，主板没有运行则不亮CLK 总线时钟不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK信号坏。

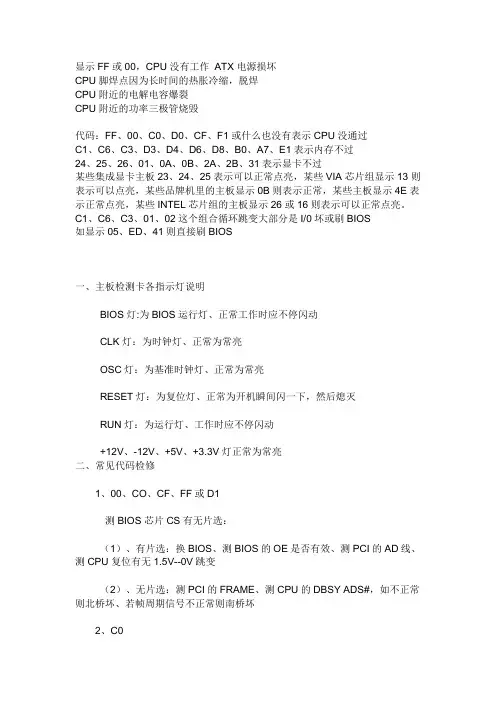

主板故障诊断卡代码查询(已整理)
显示FF或00，CPU没有工作ATX电源损坏CPU脚焊点因为长时间的热胀冷缩，脱焊CPU附近的电解电容爆裂CPU附近的功率三极管烧毁代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS一、主板检测卡各指示灯说明BIOS灯:为BIOS运行灯、正常工作时应不停闪动CLK灯：为时钟灯、正常为常亮OSC灯：为基准时钟灯、正常为常亮RESET灯：为复位灯、正常为开机瞬间闪一下，然后熄灭RUN灯：为运行灯、工作时应不停闪动+12V、-12V、+5V、+3.3V灯正常为常亮二、常见代码检修1、00、CO、CF、FF或D1测BIOS芯片CS有无片选：（1）、有片选：换BIOS、测BIOS的OE是否有效、测PCI的AD线、测CPU复位有无1.5V--0V跳变（2）、无片选：测PCI的FRAME、测CPU的DBSY ADS#，如不正常则北桥坏、若帧周期信号不正常则南桥坏2、C0CPU插槽脏、针脚坏、接触不好换电源、换CPU、换转接卡有时可解决问题刷BIOS、检查BIOS座I/O坏、北桥虚焊、南弱桥坏PCB断线、板上粘有导电物3、C1、C3、C6、A7或E1内存接触不良（用镊子划内存槽）测内存工作电压SDRAM （3.3V），DDR（2.5和1.25V）测时钟（CLK0~CLK3）CPU旁排阻是否损坏测CPU地址线和数据线测DDR的负载排阻和数据排阻北桥坏4、C1~05循环跳变测32.768MHZ是否正常BIOS损坏I/O或南桥损坏5、C1、C3、C6刷BIOS、检查BIOS座换电源、换CPU，换转接卡有时可解决问题PCB断线、板上粘有导电物换内存条，PC100、PC133，或速度更快更稳定的内存换内存插槽，有些主板的内存条插槽要先插最靠里面或最靠外面的槽才可工作目测内存槽是否有短路等机械类损坏现象没内存的CLK0、CLK1、CLK2、CLK3、CLK4，内存主供电打阻值检查是否有断路现象换I/O芯片、北桥虚焊或北桥坏6、循环显示C1-C3或C1-C5刷BIOS换I/O有时可解决问题、检查I/O外围电路PCB断线、板上粘有导电物换电源、换CPU、换内存南桥坏7、其它代码刷BIOS换电源、CPU、内存检查I/O外围电路、换I/O芯片PCB断线、板上粘有导电物、南桥坏8、bO代码测内存的数据负载电压1.25V、2.5V（DDR）清CMOS测北桥供电或北桥坏9、25代码测AGP核心供电4X（1.5V）、8X（0.8V）、2X（3.3V）北桥供电、北桥坏10、走od后不亮测PCI插槽之间电阻和排阻外频、倍频跳线11、若显示Ob显示器仍不亮换显卡，有时主板与显卡不兼容换电源、换CPU、换内存换显卡插槽、PCB断线、板上粘有导电物刷BIOS换I/O查北桥供电或南北桥坏查PCI、AGP槽附近的排阻和电容12、显2d代码测AGP的AD线初始化INTR信号北桥供电不正常或北桥坏13、显2d代码后不变刷BIOS时钟发生器不良清除CMOS北桥供电不正常或北桥坏14、显示50代码I/O供电或I/O芯片坏南桥供电或南桥坏BIOS坏、北桥坏15、显示41刷BIOSA18跳线PCB断线、板上粘有导电物I/O坏、南桥坏错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
主板故障诊断卡指示灯和声音功能速查表
AMI BIOS1短内存刷新失败2短内存ECC较验错误3短系统基本内存(第1个64K)检查失败4短系统时钟出错5短中央处理器(CPU)错误6短键盘控制器错误7短系统实模式错误，不能切换到保护模式8短显示内存错误(显示内存可能坏了)9短ROM BIOS检验和错误1长3短内存错误(内存损坏，请更换)1长8短显示测试错误(显示器数据线松了或显示卡插不稳) Award BIOS1短系统正常boot机2短常规错误，请进入CMOS SETUP重新设置不正确的选项1长1短RAM或主板出错1长2短显示错误(显示器或显示卡)1长3短键盘控制器错误1长9短主板FlashRAM或EPROM错误（BIOS损坏）不断地响(长声) 内存插不稳或损坏不停地响电源,显示器未和显示卡连接好重复短响电源无声音无显示电源Phoenix BIOS1短系统正常boot机3短系统加电自检初始化(POST)失败1短1短2短主板错误（主板损坏，请更换）1短1短3短主板电池没电或CMOS损坏1短1短4短ROM BIOS校验出错1短2短1短系统实时时钟有问题1短2短2短DMA通道初始化失败1短2短3短DMA通道页寄存器出错1短3短1短内存通道刷新错误（问题范围为所有的内存）1短3短2短基本内存出错（内存损坏或RAS设置错误）1短3短3短基本内存错误（很可能是DIMM0槽上的内存损坏）1短4短1短基本内存某一地址出错1短4短2短系统基本内存(第1个64K)有奇偶校验错误1短4短3短EISA总线时序器错误1短4短4短EISA NMI口错误2短1短1短系统基本内存(第1个64K)检查失败3短1短1短第1个DMA控制器或寄存器出错3短1短2短第2个DMA控制器或寄存器出错3短1短3短主中断处理寄存器错误3短1短4短副中断处理寄存器错误3短2短4短键盘时钟有问题,在CMOS中重新设置成Not Installed来跳过POST3短3短4短显示卡RAM出错或无RAM,不属于致命错误3短4短2短显示器数据线松了或显示卡插不稳或显示卡损坏3短4短3短未发现显示卡的ROM BIOS4短2短1短系统实时时钟错误4短2短2短系统启动错误，CMOS设置不当或BIOS损坏4短2短3短键盘控制器(8042)中的Gate A20开关有错,BIOS不能切换到保护模式4短2短4短保护模式中断错误4短3短1短内存错误（内存损坏或RAS设置错误）4短3短3短系统第二时钟错误4短3短4短实时时钟错误4短4短1短串行口(COM口、鼠标口)故障4短4短2短并行口（LPT口、打印口）错误4短4短3短数字协处理器（8087、80287、80387、80487）出错主板故障诊断卡指示灯功能速查表灯名灯名信号名称说明RUN 主板运行若主板运行起来，此灯会不断闪亮，主板没有运行则不亮CLK 总线时钟不论ISA或PCI只要一块空板（无CPU等）接通电源就应常亮，否则CLK信号坏。
企业诊断-史上最全,主板诊断卡代码快速查询表大全 精品
电脑主板故障诊断卡说明书RUN灯功能介绍该灯只用极少部件，故自身故障率极低，且只需极少的主板插槽信号，故即使插到一个坏的插槽中虽无法走代码，或其它的所有指示灯都不亮，但该灯很有可能照常工作，您可根据：“只要此灯闪亮过，则证明主板运行过”的关键诊断结果助您分析下列问题：1．诊断卡自身的代码部分不良;2．您的这块诊断卡不能兼容被测主板；3．诊断卡插入的是一个坏的PCI或ISA槽；4．诊断卡没有插好或插脚脏或PCI或ISA槽金属弹片生锈等原因造成与诊断卡接触不良；5．主板“死机”；主板正在执行与代码无关的程序。
二、用户必读１、故障代码含义速查表是按代码值从小到大排序，卡中出码顺序由主板BIOS确定。
２、未定义的代码表中未能列出。
３、对于不同BIOS（常用的AMI、Award、Phoenix）同一代码所代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS,您可查阅您的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动的屏幕中直接看到。
４、有少数主板的PCI槽只有一部分代码出现，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整代码显示，一直变化到“00”或“FF”，而其它PCI槽走到“38”后则不继续变化。
５、复位信号所需时间ISA与PCI不一定同步，故有可能ISA 开始出代码，但PCI的复位灯还未熄，故PCI代码停在起始代码上。
６、由于主板品种和结构的多样性及BIOS POST代码不断更新，令紧接在代码后面的查找故障部件和范围的准确性受到影响，故《代码含义速查表》中说明的故障部件和范围只能作为参考。
7、根据经验：两位代码的卡用在PⅡ300 以下的主板中可信，而用在PⅡ300以上的板中会死机、不走码或出假码，故建议您购买PI0050型四位代码的卡，该卡到目前为止，还没有收到过用户的不良反映。
计算机硬件故障检修速查手册
主板诊断卡全部代码代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过代码：C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过代码：24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL 芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS特殊代码“00”、“FF”及其它起始码有三种情况出现：1、已由一系列其它代码出现之后再出现“00”或“FF”，则主板OK。
2、如果CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
3、一开机就出现“00”或“FF”或其它起始代码并且不变化，则为主板没有运行起来。
00 co cf ff d1 都是CPU不工作,查相关电路及bios有无片选c1 c3 c6 a7 e1都是内存不过,查相关路线c1-05循环跳变时钟坏,bios坏,南桥或I/O坏c1 c3 c6 内存-bios-北桥bo 北桥坏25 AGP供电,北桥坏0d后不亮显卡部分2d 打AGP的AD线,初始化intr信号,查北桥供电显2b后不亮刷bios,时钟发生器坏,北桥供电不正常或已挂50 I/O供电或I/O坏,南桥供电或南桥坏,bios坏41 刷bios,A18跳线.PCB断线,I/O,南桥如果出现以上代码以外的代码,就是乱码,不用管他说明书写的是什么,先刷bios再说这些都是我的笔记归结出的,但毕竟有些代码碰到的次数不多,不能保证都对补充一下,如果bios内部程序有问题,则以上代码都可能不成立,所以如果遇到不常见的代码,比如ff,c1,以外的最好是先刷biosc0 2a cpu已发出寻址指令，bios未工作c1 d3 d4 bo cpu已工作，检测内存26 85 8e 7f 4e 42 32 检测显卡c1-05 20循环跳变I/O坏或接口有故障31 显卡故障如果是Award BISO的话是内存自检没过，查主板的内存控制电路及内存槽和内存条如果是Phoenix BISO的话查引导扇区中的“55、AA”标记DE是无意义，可能是没自检主板检测卡代码常见错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
诊断卡使用说明
3 E5 ?! w( d8 W: B1 c) e8 `一、指示灯状态7 w. W2 V/ Z/ ^ X! o# @8 H
灯名
" T" S7 V- ]' s' `, Z$ A- h信号名称- t. y, U5 i2 b' @
说明# y$ V& q- C/ G: D
CLK& Z* n1 ]* L* D; m
+ p- {/ Z8 y2 y& S: T- V主板加电后，首先要对CPU进行检测，测试它各个内部寄存器是否正常；接着BIOS将对CPU中其他所有的寄存器进行检测，并判断是否正确；然后是检测和初始化主板的芯片组。; ]( E; }) A! {6 G/ p' h# l
! g/ T3 J1 A0 o( q
4）如果在最小系统下没发现问题，再利用逐步添加法，逐一添加其他设备，观察诊断卡显示代码的情况，找出故障件。
J9 V/ n E( q( b% P" c }0 Q4 K) O2 ]( p- @& ^
四、检测顺序：* G" ?7 V2 Y; K" C% _" p: Y" ^. s
4大件的检测顺序：主板、CPU、内存、显卡7 W# V) v4 N* v% s, r
4 { H f7 {! G( W' mIRDY
- O" c% |. U: `0 Y9 q* t$ u主设备准备好
: J4 b$ c5 y! J- d% D有IRDY信号时才闪烁，否则不亮
; A7 [6 Q3 u0 L, z# O' N" [OSC$ d+ M* p. A0 h: J E1 z
我的电脑主板故障诊断卡代码大全
我的电脑到了25就不动了，查询了一下，应该是显卡的问题。
电脑主板故障诊断卡代码大全主板故障诊断卡代码查询手册查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。
6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。
代码Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
电脑主板故障诊断卡代码大全
电脑主板故障诊断卡代码大全.txt生活是过出来的，不是想出来的。
放得下的是曾经，放不下的是记忆。
无论我在哪里，我离你都只有一转身的距离。
----------------------- Page 1-----------------------电脑主板故障诊断卡代码大全主板故障诊断卡代码查询手册查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS 中设置无错误，则不严重的故障不会影响BIOS 自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS （常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS 芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI 槽只有前一部分代码出现，但ISA 槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA 槽无代码输出，而PCI 槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI 槽，有的槽有完整代码送出，如DELL810 主板只有靠近CPU 的一个PCI 槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。
6、复位信号所需时间ISA 与PCI 不一定同步，故有可能ISA 开始出代码，但PCI 的复位灯还不熄，故PCI 代码停在起始码上。
代码 Award BIOS Ami BIOS Phoenix BIOS 或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19 引导装入。
联想笔记本电脑mini PCIE主板故障诊断卡使用手册(V1.0)
一、故障诊断卡概述电脑主板故障诊断卡，习惯称之为Debug卡。
顾名思义，它其实一块可以用于电脑主板故障诊断的板卡。
同电脑主板所有内、外接口设备一样，诊断卡在使用的时候，也是需要依附于主板上的某些功能端口的。
笔记本电脑常见的诊断卡接口有：并口、内置mini PCI、内置mini PCIE 等接口。
每一种接口类型，对应着一种样式的诊断卡。
也有些电脑主板上，会专门预留有专用诊断接口，用于主板故障诊断、维修时候使用。
下面，我们就目前笔记本电脑常见的三种接口诊断卡为各位简要介绍一下。
（一）并行口接口诊断卡如图1所示，为并行口接口类型的诊断卡。
显然，它只能用于配置并口端口的主板上，早期的一些机型，如Intel 855芯片组之前（含）的主板，通常会带有并口，它们就可以方便的使用了。
此外，我们还注意到，此诊断卡并没有专门的8段LED显示管，而是通过8个简单的LED灯组成的两个4位二进制的状态指示灯。
学习数字电子线路的朋友知道，它同样可以显示“00～FF”十六进制数范围之内的数字代码含义。
图1（二） mini PCI接口诊断卡下图，我们看到的就是典型的笔记本电脑主板内置mini PCI接口的诊断卡，它构成了诊断的所有要素，即相应的设备接口、两个8段LED发光管及引出发光管的排线。
在这里，两个8段LED发光可以很直观的显示“00～FF”之间的16进制数了。
此处的排线，是为了引出发光二极管，主要为了我们读取错误代码时的方便，也有将发光二极管直接焊接在板卡上的。
我们知道，从Intel 915芯片组平台的主板之前（含），笔记本电脑主板几乎都包含一个mini PCI 接口。
因此，我们可以很方便的使用该接口的诊断卡。
图2（三）mini PCIE接口诊断卡相对于上面的mini PCI界面的诊断卡，mini PCIE （实际为侦测mini PCIE接口上的LPC总线信号）诊断卡最大的不同点，就是接口界面的不同。
因为，我们知道，自Intel 945芯片组推出之后，mini PCI接口几乎在笔记本电脑主板上绝迹了，取而代之的就是mini PCIE 接口了。
主板诊断卡p2使用手册
奇冠电子全球电脑诊断卡专家前言非常感谢您选择奇冠公司的电脑故障诊断卡、电脑稳定性与故障诊断二合一卡系列产品，如果您有什么疑问，请登陆我司网站查询详情解答；您还可以将具体问题发E‐mail 到p678@，我们会及时回复您。
感谢您的信赖和支持！本用户手册第一部分主要对我司生产的新一代及准确王电脑故障诊断卡的特点、外观及使用方法做了简单介绍，并对目前主流三个BIOS制造商的POST代码做了详细说明和一些简单的排错处理方法，᳔后，列表说明了新一代及准确王诊断卡显示特有字符“no”时的处理方法。
第二部分着重介绍电脑稳定性与故障诊断二合一卡（本手册下简称“二合一卡”）的特点及使用方法。
二合一卡采用大规模 IC集成模块，结构紧凑，稳定可靠，确保产品品质符合高标准要求。
内部资源更丰富，抗干扰性能更优越，自身故障率极低。
无须用户安装软件，软件全部内置，我们将前沿科技与使用者行为科学相结合，进行了人性化功能设计，使用非常方便。
它是一款高性能卡，即能对电脑故障诊断，又可对其稳定性测试。
功能二卡合一，方便适用。
本公司是一家专业研发、生产诊断卡的企业，生产的新一代、准确王、及二合一卡系列产品已获CE认证并受中国国家专利保护（专利号：03126857.9），侵权必究。
我公司已不再生产传统诊断卡，请广大用户在购买时认准“奇冠”字样商标及防伪标识。
本用户手册所提到的产品规格及资讯仅供参考，实际内容亦会随时更新，恕不另行通知。
如果您要了解᳔新产品资讯，请访问我公司网站。
欢迎访问广州奇冠电子公司网http://www.6113 奇冠电子全球电脑诊断卡专家目录第一部分：电脑故障诊断卡详细说明 ... ................................ .. 1一、注意事项 ... ..................................................................... . 1二、产品简介 ... ..................................................................... . 1三、功能特点 ... ..................................................................... . 2四、型号特征 ... ..................................................................... . 3五、操作流程 ... ..................................................................... . 4六、用户必读 ... ..................................................................... . 5七、十六进制字符及本卡独有的特殊字符表 ... ..................... .. 9八、POST代码含义表 ... ........................................................ . 91. AMI BIOS ... .................................................................... .. 92. Award BIOS ... .............................................................. .. 163. Phoenix BIOS和Tandy 3000 BIOS ... ............................. . 20九、声音代码含义表 ... ..................................................... (25)十、常见问题及解决 ... ..................................................... (26)第二部分：二合一卡说明 ... ................................................ .. 29 一、二合一卡部件介绍 ... ..................................................... . 29 （1）二合一卡部件图（以MKCP6 为例） ... ........................ . 29 （2）主板连线图 ... .......................................................... (30)二、二合一卡与诊断卡的区别与功能特点 ... ..................... (30)三、二合一卡指示灯含义 ... ................................................ .. 31四、测试状态说明 ... .......................................................... .. 32五、注意事项 ... ............................................................... (32)奇冠电子全球电脑诊断卡专家第一部分：电脑故障诊断卡详细说明一、注意事项注意：只可按本说明书或在本产品能承受的保护范围内使用本系列产品；本产品安全等级符合IEC 61010－1（2001）、EN 61010-1（2001）标准，并已获国际CE认证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电脑主板故障诊断卡查询手册(两位)————————————————————————————————作者：————————————————————————————————日期：电脑主板故障诊断卡查询手册（两位）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS（常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI槽只有前一部分代码出现，但ISA槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA槽无代码输出，而PCI槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI槽，有的槽有完整代码送出，如DELL810主板只有靠近CPU的一个PCI槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。
6、复位信号所需时间ISA与PCI不一定同步，故有可能ISA开始出代码，但PCI的复位灯还不熄，故PCI代码停在起始码上。
代码Award BIOS Ami BIOSPhoenix BIOS或Tandy 3000BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
0C 测试8254通道1。
键盘控制器引脚23、24已封锁／解锁；已发出NOP命令。
第一个64K RAN的地址线故障。
0D 1、检查CPU速度是否与系统时钟相匹配。
2、检查控制芯片已编程值是否符合初设置。
3、视频通道测试，如果失败，则鸣喇叭。
已处理NOP命令；接着测试CMOS停开寄存器。
第一个64K RAM的奇偶性失灵0E 测试CMOS停机字节。
CMOS停开寄存器读／写测试；将计算CMOS检查总和。
初始化输入／输出端口地址。
0F 测试扩展的CMOS。
已计算CMOS检查总和写入诊断字节；CMOS 开始初始准备。
.10 测试DMA通道0。
CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。
第一个64K RAM第0位故障。
11 测试DMA通道1。
CMOS状态寄存器已作初始准备，即将停用DMA和中断控制器。
第一个64DK RAM第1位故障。
12 测试DMA页面寄存器。
停用DMA控制器1以及中断控制器1和2；即将视频显示器并使端口B作初始准备。
第一个64DK RAM第2位故障。
13 测试8741键盘控制器接口。
视频显示器已停用，端口B已作初始准备；即将开始电路片初始化／存储器自动检测。
第一个64DK RAM第3位故障。
14 测试存储器更新触发电路。
电路片初始化／存储器处自动检测结束；8254计时器测试即将开始。
第一个64DK RAM第4位故障。
15 测试开头64K的系统存储器。
第2通道计时器测试了一半；8254第2通道计时器即将完成测试。
第一个64DK RAM第5位故障。
16 建立8259所用的中断矢量表。
第2通道计时器测试结束；8254第1通道计时器即将完成测试。
第一个64DK RAM第6位故障。
17 调准视频输入／输出工作，若装有视频BIOS则启用。
第1通道计时器测试结束；8254第0通道计时器即将完成测试。
第一个64DK RAM第7位故障。
18 测试视频存储器，如果安装选用的视频BIOS通过，由可绕过。
第0通道计时器测试结束；即将开始更新存储器。
第一个64DK RAM第8位故障。
19 测试第1通道的中断控制器（8259）屏蔽位。
已开始更新存储器，接着将完成存储器的更新。
第一个64DK RAM第9位故障。
1A 测试第2通道的中断控制器（8259）屏蔽位。
正在触发存储器更新线路，即将检查15微秒通／断时间。
第一个64DK RAM第10位故障。
1B 测试CMOS电池电平。
完成存储器更新时间30微秒测试；即将开始基本的64K存储器测试。
第一个64DK RAM第11位故障。
1C 测试CMOS检查总和。
. 第一个64DK RAM第12位故障。
1D 调定CMOS 配置。
. 第一个64DK RAM 第13位故障。
1E 测定系统存储器的大小，并且把它和CMOS 值比较。
. 第一个64DK RAM 第14位故障。
1F 测试64K 存储器至最高640K 。
.第一个64DK RAM 第15位故障。
20 测量固定的8259中断位。
开始基本的64K 存储器测试；即将测试地址线。
从属DMA 寄存器测试正在进行或失灵。
21 维持不可屏蔽中断（NMI ）位（奇偶性或输入／输出通道的检查）。
通过地址线测试；即将触发奇偶性。
主DMA 寄存器测试正在进行或失灵。
22 测试8259的中断功能。
结束触发奇偶性；将开始串行数据读／写测试。
主中断屏蔽寄存器测试正在进行或失灵。
23 测试保护方式8086虚拟方式和8086页面方式。
基本的64K 串行数据读／写测试正常；即将开始中断矢量初始化之前的任何调节。
从属中断屏蔽存器测试正在进行或失灵。
24 测定1MB 以上的扩展存储器。
矢量初始化之前的任何调节完成，即将开始中断矢量的初始准备。
设置ES 段地址寄存器注册表到内存高端。
25 测试除头一个64K 之后的所有存储器。
完成中断矢量初始准备；将为旋转式断续开始读出8042的输入／输出端口。
装入中断矢量正在进行或失灵。
26 测试保护方式的例外情况。
读出8042的输入／输出端口；即将为旋转式断续开始使全局数据作初始准备。
开启A20地址线；使之参入寻址。
27 确定超高速缓冲存储器的控制或屏蔽RAM 。
全1数据初始准备结束；接着将进行中断矢量之后的任何初始准备。
键盘控制器测试正在进行或失灵。
28 确定超高速缓冲存储器的控制或者特别的8042键盘控制器。
完成中断矢量之后的初始准备；即将调定单色方式。
CMOS 电源故障／检查总和计算正在进行。
29 . 已调定单色方式，即将调定彩色方式。
CMOS 配置有效性的检查正在进行。
2A 使键盘控制器作初始准备。
已调定彩色方式，即将进行ROM 测试前的触发奇偶性。
置空64K 基本内存。
2B 使磁碟驱动器和控制器作初始准备。
触发奇偶性结束；即将控制任选的视频ROM 检查前所需的任何调节。
屏幕存储器测试正在进行或失灵。
2C 检查串行端口，并使之作初始准备。
完成视频ROM 控制之前的处理；即将查看任选的视频ROM 并加以控制。
屏幕初始准备正在进行或失灵。
2D 检测并行端口，并使之作初始准备。
已完成任选的视频ROM 控制，即将进行视频ROM 回复控制之后任何其他处理的控制。
屏幕回扫测试正在进行或失灵。
2E 使硬磁盘驱动器和控制器作初始准备。
从视频ROM控制之后的处理复原；如果没有发现EGA／VGA就要进行显示器存储器读／写测试。
检测视频ROM正在进行。
2F 检测数学协处理器，并使之作初始准备。
没发现EGA／VGA；即将开始显示器存储器读／写测试。
.30 建立基本内存和扩展内存。
通过显示器存储器读／写测试；即将进行扫描检查。
认为屏幕是可以工作的。
31 检测从C800：0至EFFF：0的选用ROM，并使之作初始准备。
显示器存储器读／写测试或扫描检查失败，即将进行另一种显示器存储器读／写测试。
单色监视器是可以工作的。
32 对主板上COM／LTP／FDD／声音设备等I／O芯片编程使之适合设置值。
通过另一种显示器存储器读／写测试；却将进行另一种显示器扫描检查。
彩色监视器（40列）是可以工作的。
33 . 视频显示器检查结束；将开始利用调节开关和实际插卡检验显示器的关型。
彩色监视器（80列）是可以工作的。
34 . 已检验显示器适配器；接着将调定显示方式。
计时器滴答声中断测试正在进行或失灵。
35 . 完成调定显示方式；即将检查BIOS ROM的数据区。
停机测试正在进行或失灵。
36 . 已检查BIOS ROM数据区；即将调定通电信息的游标。
门电路中A－20失灵。
37 . 识别通电信息的游标调定已完成；即将显示通电信息。
保护方式中的意外中断。
38 . 完成显示通电信息；即将读出新的游标位置。
RAM测试正在进行或者地址故障＞FFFFH。
39 . 已读出保存游标位置，即将显示引用信息串。
.3A . 引用信息串显示结束；即将显示发现<ESC>信息。
间隔计时器通道2测试或失灵。
3B 用OPTI电路片（只是486）使辅助超高速缓冲存储器作初始准备。
已显示发现＜ESC＞信息；虚拟方式，存储器测试即将开始。
