1 引言伴随着短距离、低功率无线数据传输技术的成熟,无线数据传输被越来越多地应用到新的领域。
与有线通信方式相比,无线通信以其不需铺设明线,使用便捷等一系列优点,在现代通信领域占重要地位。
但以往的无线产品存在范围和方向上的局限。
例如,一些无线产品在使用时,无法将信息反馈给控制者;还有一些无线产品不能很好地显示参数或状态信息,如果能在系统中增加一块小型液晶显示电路,产品不仅能向用户显示其状态或状态的改变,而且可以大大降低成本。
正如人们所发现的,只要建立双向无线通信-双工通信并且选择成本低的收发芯片,就会出现许多新应用。
本次设计主要是利用无线收发电路,加上单片机控制与液晶显示制成一套完整的数据收发系统。
考虑到目前市场上的一些需求,设计的主要要求是方案成本低,体积小,低功耗,集成度高,尽量无需调外部元件,传输时间短,接口简单。
nRF401是国外最新推出的单片无线收发一体芯片,它在一个20脚的芯片中包括了高频发射、高频接收、PLL合成、FSK调制、多频道切换等功能,并且外围元件少,便于设计生产,功耗极低,集成度高,是目前集成度较高的无线数传产品,它为低速率低成本的无线技术提出了解决方案。
2 无线数据收发系统2.1 系统组成无线数据传输系统有点对点,点对多点和多点对多点三种。
本系统由于实际应用的需要,接收器和数据终端之间的数据传输通过nRF401进行,构成点对点无线数据传输系统。
整个系统中,两数据终端之间的无线通信采用433MHz的频段作为载波频率,收发通过串口通信。
无线数据收发系统可以分为无线收发控制电路、单片机控制电路、显示电路和按键电路四部分组成,系统原理如图2-1所示:图2-1 无线数据收发系统原理图2.2 实现过程当我们需要发送数据时,使用按键来输入所需发送的信息。
按键与单片机AT89S52的P3.2-P3.5口相接,单片机的 P1.0口控制信息的发送与接收,并且TXD 端与收发器输入端相连,通过TXD将数据传入收发器,收发器接收到数据后,通过FSK调制,将信号发送出去;接收端的收发器通过解调,将载波信号转换为数字信号,完成信息传输过程;收发器的输出端通过RXD端将数字信号输入到单片机;单片机将数据传送到显示器,这样就完成了一次数据发送与接收并显示的过程。

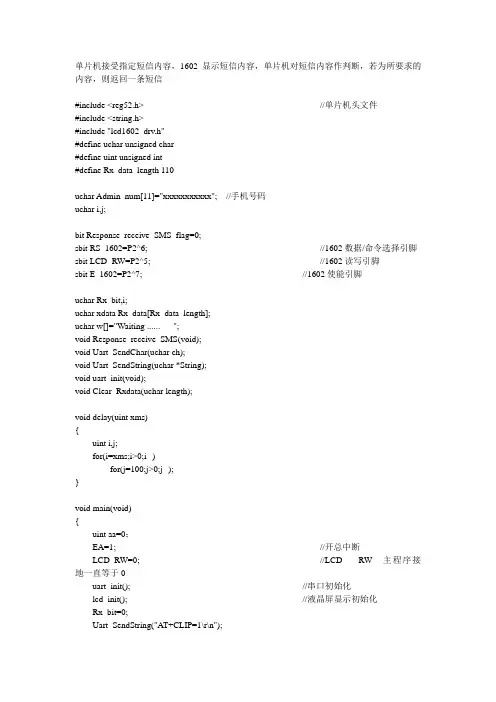

单片机控制sim900a收发短信
#define two 0x80+0x40
void write_1602com(uchar com);
void write_1602dat(uchar dat);
void lcd_init();
#endif
SCON = 0x50;//串口选择工作模式1使能接收,允许发送,允许接收
TH1 = 0xFD;//用11.0592 MHz波特率9600
TL1 = 0xFD;
TR1 = 1;//打开中时器
ES=1;//打开串口中断
}
/********************************************************************
*名称: Clear_Rxdata(uchar length)
*功能:清空接收缓存数组
*输入:无
*输出:无
***********************************************************************/
void Clear_Rxdata(uchar length)//清空接收缓存数组
&&Rx_data[i+4]=='I'
&&Rx_data[i+5]==':')
{
Response_receive_SMS_flag=1;
return;
}
}
Response_receive_SMS_flag=0;
}
/********************************************************************
基于单片机的GSM短信收发模块设计
