Removed_AZY45型压缩氧自救器使用说明书
自救器说明书
产品说明书ZY45隔绝式压缩氧自救器执行标准：AQ1054-2008太原市神瑞安全救护科技有限公司中国·山西一、用途ZY45型隔绝式压缩氧自救器是一种隔绝闭路循环式呼吸器。
主要用于煤矿或环境空气发生有毒气体污染及缺氧窒息性灾害时,现场人员即时佩戴后可进行自救，从而安全撤离灾区。
本自救器主要用于下列场合:1.可供煤矿井下作业人员在发生瓦斯突出,火灾爆炸等灾害性事故时,以及救护人员在呼吸器发生故障时佩戴，安全撤离灾区。
2.可供化工部门在对设备进行简单维护以及有毒有害气体逸出时使用。
3.可供石油开采作业时,天然气及其它有毒气体大量突出时使用。
4.可装备在现代化高层建筑中,当发生火灾时,可供被困人员佩载逃生或待救时使用。
5.也可供其它部门在有毒有害气体或缺氧环境中使用。
二、特点1.采用了双回路循环的呼吸方式，即为呼气和吸气各为单向通道，佩戴者呼出的气体经呼气通道，通过装有二氧化碳吸收剂的清净罐，把二氧化碳吸收，剩余的氧气与减压阀输出的氧气在气囊里混合后供佩戴者吸气。
吸气时氧气从气囊通过口嘴进入人体。
与往复呼吸方式（即指呼气和吸气时的气流皆通过二氧化碳吸收剂）相比，其优点是阻力小，无粉尘吸入，不呛人，吸气温度低而舒适。
2.具有三种供氧方式，即定量、手补和自动。
并采用了先进的减压阀原理，保证了呼吸安全可靠性。
三、型号和主要技术参数1.型号含义：ZY45-----Z表示自救器、Y表示压缩氧气、45表示规格防护时间为45分钟2.氧气瓶容积：》0.4L3.氧气瓶充填压力：20MPa4.储氧气量：》80L5.供氧方式：(1) 定量供氧量：》1.2L/ min(2) 自动补给供氧量：》60L/min(3) 手动补给供氧量：》60L/min6.排气阀开启压力：（150-300）Pa7.质量（包括氧气和二氧化碳吸收剂）：2.2kg四、结构和工作原理1.结构：如图所示2.工作原理：逆时针转动手轮9，氧气瓶中的高压氧气，通过减压阀7减压，经过定量孔输出不小于1.2L/min的氧气进入气囊16内。
ZY45型压缩氧自救器培训教案
ZY45型压缩氧自救器使用教案培训办公室ZY45型压缩氧自救器使用教案一、概述1、产品特点本产品是以压缩氧作为气源隔绝再生式自救，人体呼吸系统与外界隔绝，可以防止外界各种有毒有害气体进入人体，能满足遇险人员逃生时使用。
具有两种供氧方式，顶梁供氧和手动补氧。
使性能更加可靠、稳定。
具有体积小、重量轻、携带方便等特点。
二、用途ZY45型压缩氧自救器是一种隔绝式再生式闭路呼吸保护装置，主要用于煤矿或在普听大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时，现场人员迅速佩用自救逃生。
三、型号及含义Z————自救器Y————氧气45————使用时间45分钟四、主要技术参数1、使用时间：45分钟2、氧气瓶充填压力：20MPa3、氧气瓶储氧量：≥80L4、供养方式：定量供氧≥1.2L/min手动供氧≥60L/min5、安全阀开启压力：≤1MPa6、自动排气压力：150Pa——300Pa7、CO2吸收剂质量：≥430g8、气囊容积：＞4L9、产品质量：（包括CO2吸收剂）2.3Kg10、外形尺寸：170×80×225mm五、使用范围1、可供煤矿井下作业人员在发生瓦斯、火灾、爆炸等灾害事故时使用。
2、在救护人员呼吸器发生故障时，佩戴迅速撤离灾区使用。
3、可供化工部门，石油开采部门，以及其他部门在有毒有害气体或缺氧环境中使用。
六、结构主要有：1、鼻夹2、口具3、气囊4、清净罐5、清净罐底盖6、排气阀 7、氧气瓶 8、减压器 9、安全阀 10、手动供气阀 11、开关把手、 12、压力表七、工作原理使用者拔掉上壳，打开氧气瓶开关，这时氧气瓶的高压氧气，通过减压器及定量孔以≥ 1.2Lmin 的流量进入气囊中，吸气时气囊中的气体经过净化器过滤二氧化碳后，在经呼吸软管、口具 、吸入肺部 。
呼气时，呼出的气体经呼吸软管 、净化器过滤二氧化碳后再进入气囊中 ，这样就形成了单管往复式闭路循环呼吸系统。
八、使用方法1 、将佩戴好的自救器移到身体的正前面。
ZY45型压缩氧自救器操作规程
ZY45型压缩氧自救器操作规程1．该自救器在有毒害气体场所作业和遇险时使用。
2．对佩戴者应进行实践训练，使其能在最短的时间内完成佩戴动作。
3．该自救器应定期检查，保持完好状态。
4．入井必须携带自救器，将其斜挎于肩上。
应避免强烈冲击，严禁任意打开上壳或把自救器当坐垫。
5．将背带挂在脖子上，系好腰带，仪器放至身体正前面。
6．扳开扣鼻，打开自救器上壳，拉出氧气袋、口具、呼吸软管与鼻夹。
7．打开氧气瓶开关，开启到最大位置。
8．拔出口具塞，迅速置口具片于唇齿之间，咬住牙垫，紧闭嘴唇保持气密。
9．做一次深呼吸，使自动补给气自。
10．戴好鼻夹、封住鼻孔，用嘴呼吸。
11．戴好眼镜，均匀呼吸，退出灾区，严禁跑步。
未脱离灾区严禁摘掉口具和鼻夹。
12．使用时应随时观察压力指示计，以便掌握氧气消耗情况，调节劳动量。
13．使用该自救器时，应保持沉着，均匀呼吸。
当吸入气体的温度略有升高时，是正常情况，不必惊慌，在未到达安全地点前不得摘下自救器。
14．该自救器每次使用后，应对气囊、口具进行清洗消毒；对氧气瓶充气；更换吸收药剂。
15．组装后，必须全面进行性能检查，使其符合标准要求，保持良好状态。
16．不准无故开启自救器。
17．自救器禁止代替工作型呼吸器使用。
18．由于氧气袋外露，应特别注意防止与锐器接触。
19．禁止在无技术保证的情况下，随意拆卸减压器，以避免其性能降低。
20．氧气瓶内应充装医用氧气，氧气浓度不得低于98 ％。
21．自救器存放环境应干燥，无腐蚀性气体，温度应保持在摄氏零度以上。
严禁自救器与油脂混放在一起。
22．保管人员要对交回的自救器进行验收（1）自救器壳体有无损伤；（2）氧气瓶压力应不低于20 兆帕。
23．长期未使用的自救器，每半年必须进行一次药品（二氧化碳吸收剂）检查，并按规定定期进行气密性检查。
ZYX45隔绝式压缩氧气自救器使用说明(1)
ZYX45隔绝式压缩氧气自救器使用说明
（图一）将佩戴的自救器移至身体的正前面 (图二)拉开自救器自救器封口带并取下上盖
(图三)展开气囊，注意气囊不能扭折。
(图四)把口具放入口中，口具片应放在唇和下齿之
间，牙齿紧紧咬住牙垫，紧闭嘴唇，使之具有可靠的气
密性。
(图五)逆时针转动氧气开关手轮， （图六)把鼻夹弹簧扳开，将鼻垫准确的夹 打开氧气瓶开关（必须完全打开）， 住鼻孔，用嘴呼吸。
使用时如果看见气囊 用手指按动补气压板，使气囊迅速 在呼完气后仍不太鼓或吸气有憋气感时，
鼓起。
应及时用手指按动补气压板向气囊补气，直到气囊鼓
起；也可用力吸气，气囊吸瘪后，补气压板压迫补气杆，也会自
动补气。
(图七)撤离灾区。
压缩氧自救器操作方法

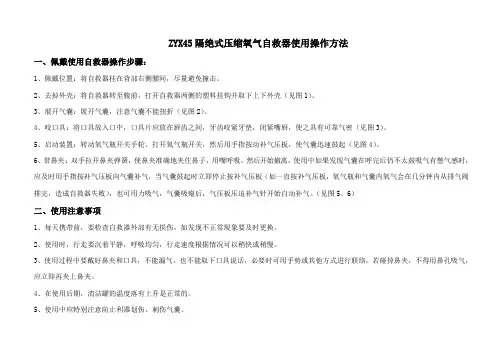

ZYX45隔绝式压缩氧气自救器使用操作方法一、佩戴使用自救器操作步骤：1、佩戴位置：将自救器挂在背部右侧腰间，尽量避免撞击。
2、去掉外壳：将自救器转至腹前，打开自救器两侧的塑料挂钩并取下上下外壳（见图1）。
3、展开气囊：展开气囊，注意气囊不能扭折（见图2）。
4、咬口具：将口具放入口中，口具片应放在唇齿之间，牙齿咬紧牙垫，闭紧嘴唇，使之具有可靠气密（见图3）。
5、启动装置：转动氧气瓶开关手轮，打开氧气瓶开关，然后用手指按动补气压板，使气囊迅速鼓起（见图4）。
6、带鼻夹：双手拉开鼻夹弹簧，使鼻夹准确地夹住鼻子，用嘴呼吸，然后开始撤离。
使用中如果发现气囊在呼完后仍不太鼓吸气有憋气感时，应及时用手指按补气压板向气囊补气，当气囊鼓起时立即停止按补气压板（如一直按补气压板，氧气瓶和气囊内氧气会在几分钟内从排气阀排完，造成自救器失败），也可用力吸气，气囊吸瘪后，气压板压迫补气针开始自动补气。
（见图5、6）二、使用注意事项1、每天携带前，要检查自救器外部有无损伤，如发现不正常现象要及时更换。
2、使用时，行走要沉着平静，呼吸均匀，行走速度根据情况可以稍快或稍慢。
3、使用过程中要戴好鼻夹和口具，不能漏气，也不能取下口具说话，必要时可用手势或其他方式进行联络，若碰掉鼻夹，不得用鼻孔吸气，应立即再夹上鼻夹。
4、在使用后期，清洁罐的温度落有上升是正常的。
5、使用中应特别注意防止利器划伤、刺伤气囊。
6、每次佩戴使用后，必须重新充氧和更换二氧化碳吸附剂，气囊、口具塞等橡胶件如破损、老化应更换。
7、如果在携带中遇到剧烈碰撞等情况，对仪器性能有怀疑时，应随时进行检查和修理。
8、携戴自救器应尽量避免跌落碰撞，不得当坐垫使用。
ZYX45压缩氧自救器教程
四、自救器结构原理
图1 隔绝式压缩氧气自救器保护系统结构
四、自救器结构原理
1.底盖；2. 下外壳及清净罐组；3. CO2吸 收剂；4. 补气压板；5. 气囊组；6. 排气阀； 7.呼气管；8. 呼吸阀；9. 口具；10. 鼻夹； 11. 压力表；12.减压器；13.开关；14、 氧气瓶
四、自救器结构原理
1、自救器主要由高压器、自动手动补给 阀和压力表等。 2、呼吸系统由口具、鼻夹、呼吸软管、 气囊、排气阀及呼吸阀等组成。 3、清净罐内装入定量的符合标准的CO2 吸收剂形成CO2过滤系统。平时所有系
四、自救器结构原理
二、产品执行标准及型号含义
2、产品型号及其含义 Z Y X 45 额定防护时间（45min） 循环式 压缩氧气 自救器
三、主要技术参数
1、氧气浓度：≥21% 2、二氧化碳浓度：≤2.5% 3、氧气瓶压力：20MPa 4、定量供氧量：≥1.2L/min 5、手动供氧量：≥60L/min 6、自动供氧量：≥60L/min 7、防护时间：45min 7、质量:约等于2.2kg 8、外型尺寸：177×96×227(mm)
ZXY45压缩氧自救器 使用说明
贺西煤矿通风区
一、产品主要用途
1、主要用途及适用范围 ZYX45隔绝式压缩氧气自救器主要用于 煤矿或环境空气发生有毒气体污染及缺氧 窒息性灾害时，现场人员迅速佩戴，保护 人正常呼吸逃离灾区；煤矿井下作业人员 在发生瓦斯突出、火灾爆炸等灾害事故时 以及救护人员在呼吸器发生故障时迅速撤 离灾区使用。
3、使用环境条件 ——大气压力：70 ～125 KPa ——相对湿度：0 ～ 98 %（25℃） ——环境温度：- 10 ～ 40 ℃
压缩氧自救器的使用
一、压缩氧隔离式自救器型号及意义
目前本公司使用的压缩氧自救器型号为ZYX45型。 Z Y X 45 额定防护时间45min 循环式
压缩氧
自救器
二、压缩氧自救器使用步骤
1、将佩戴的自救器移至身体正前方。
二、压缩氧自救器使用步骤
2、开启扳手：护罩挂钩脱离壳体扔掉。
护罩
二、压缩氧自救器使用步骤
3、去掉上外壳，展开气囊，注意气囊不能扭折。 。 上外壳
二、压缩氧自救器使用步骤
4、逆时针旋转氧气瓶开关，把口具放入口中，口具 片应放在唇、齿之间。牙齿紧紧咬住嚼块，紧闭嘴唇，使 之具有可靠的气密性。 口具 氧气瓶开关 嚼块
二、压缩氧自救器使用步骤
5、把鼻夹弹簧扳开，将鼻夹准确的夹住鼻孔，用嘴呼吸。
二、压缩氧自救器使用步骤
6、按手动补气压板，使气囊迅速鼓起。 补气压板
二、压缩氧自救器使用步骤
7、自救器佩戴完注意事项
1、选择最近的新鲜风流路线撤退。
2、严禁无故开启、磕碰、坐压自救器。
3、使用时保持沉着，在呼气和吸气时都要慢而深（即深 呼吸）。
4、使用中应特别注意防止利器刺伤、划伤气囊。
5、在未到达安全地点时，严禁拿出口具说话，以免吸入 有害气体，造成事故。
6、每隔半年检查氧气瓶压力，正负压气密性、排气压
力和定量供养等5项指标，并且每隔3年要对氧气瓶作水压试 验，每一季度更换二氧化碳吸收剂。
ZY45型压缩氧自救器使用方法培训方案
ZY45型压缩氧自救器使用方法培训方案ZY45型压缩氧自救器使用方法培训方案济宁永煤工矿机械有限公司培训办公室目录1 概述2 用途3 型号及含义4 主要技术参数5 结构6 工作原理7 安全操作规程8 使用方法9 注意事项ZY45型压缩氧自救器使用方法培训方案1、概述1 产品特点本产品是以压缩氧作为气源隔绝再生式自救，人体呼吸系统与外界隔绝，可以防止外界各种有毒有害气体进入人体，能满足遇险人员逃生时使用。
具有两种供氧方式，顶梁供氧和手动补氧。
使性能更加可靠、稳定。
具有体积小、重量轻、携带方便等特点。
2、用途ZY45型压缩氧自救器是一种隔绝式再生式闭路呼吸保护装置，主要用于煤矿或在普听大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时，现场人员迅速佩用自救逃生。
3、型号及含义Z————自救器Y————氧气45————使用时间45分钟4、主要技术参数1、使用时间： 45分钟2、氧气瓶充填压力： 20MPa3、氧气瓶储氧量：≥80L4、供养方式：定量供氧≥1.2L/min手动供氧≥60L/min5 安全阀开启压力：≤1MPa6 自动排气压力： 150Pa——300Pa7 CO2吸收剂质量：≥430g8、气囊容积：＞4L9、产品质量：（包括CO2吸收剂）2.3Kg10、外形尺寸：170×80×225mm五、使用范围1、可供煤矿井下作业人员在发生瓦斯、火灾、爆炸等灾害事故时使用。
2、在救护人员呼吸器发生故障时，佩戴迅速撤离灾区使用。
3、可供化工部门，石油开采部门，以及其他部门在有毒有害气体或缺氧环境中使用。
五、结构主要有：1、鼻夹2、口具3、气囊4、清净罐5、清净罐底盖6、排气阀7、氧气瓶8、减压器9、安全阀10、手动供气阀 11、开关把手、 12、压力表六、工作原理使用者拔掉上壳，打开氧气瓶开关，这时氧气瓶的高压氧气，通过减压器及定量孔以≥1.2Lmin的流量进入气囊中，吸气时气囊中的气体经过净化器过滤二氧化碳后，在经呼吸软管、口具。
ZYX-45型自救器使用课件
第四节 使方 法
4、将口具放 入口中，口 具片应该放 在唇齿之间， 牙齿咬住牙 垫，紧闭嘴 唇。
第四节 使 用 方 法
5、逆时针打开气瓶开关
第四节 使 用 方 法
6、用拇指按动补气压板，至氧气充满气囊。
第四节 使 用 方 法
7、气囊鼓起时， 迅速用鼻夹将鼻 子夹住。
第五节 注 意 事 项
下 井 前 观 察 压 力 表 的 示 值 不 得 低 于 1 8 M p a （101.3Kpa，20℃）。
封条已开启的自救器不能携带使用。
不要恶意摔打、磕碰自救器，不要将自救器垫 座和挤压。
使用自救器时，要冷静、沉着，不能讲话，如 要联系用手示，最好匀速行走。
团柏煤矿自救器的使用教学课件
ZYX-45型 隔绝式压缩氧 自救器使用方法
ZYX—45型隔绝式压缩氧自救器是 一种利用压缩高纯度医用氧气为气源， 隔绝式闭路循环式个人呼吸系统保护装 置，广泛适用于煤矿或环境空气中发生 有毒有害气体污染及缺氧佩戴，为佩戴 者提供清洁氧气，供迅速撤离事故现场 的救生防护设备。
第二节 产品特点
重量轻 — 2.3公斤 功能齐 — 配备手动、自动供氧装置及安全
阀 开启快 — 一次性保险锁卡 防碰撞 — ABS工程塑料+不锈钢底圈 时间长 — 防护时间45分钟 成本低 — 可重复使用 质量好
第三节 主要技术参数
1. 防护时间大于45分钟 2. 氧气瓶容积大于0.3L 3. 氧气瓶重填压力大于20Mpa 4. 供氧方式
定量供氧大于1.2L/min 手动补氧大于60L/min 自动补氧大于60L/min 5. 自动排氧压力为150-500Pa 6. 总重量小于2.3Kg 7. 外形尺寸：174*78*220mm 8. 使用有效期：3年
ZY45型压缩氧自救器使用方法(
谢谢大家
七、结构
主要有：
1、鼻夹
1、口具 2、气囊 3、清净罐 4、清净罐底 盖 5、排气阀 6、氧气瓶 7、减压器 8、安全阀 9、手动供气 阀 10、开关把手、
11、压力表
八、工作原理 1、供气原理 打开氧气瓶开关，氧气瓶中的高压氧流入减压器、 定量供气阀、自动补气阀和手动供气阀，这时减压 器将以≥1.2L/min的流量通过定量供气阀向气囊供气 ，如果定量供气量不能满足人体需要时，气囊内的 压力在-100~-400pa时自动补气阀打开以≥60L/min 流量向气囊供气，自动补气阀不能及时补气时也可 短时间按压手动供气阀，以≥60L/min的流量向气囊 供气。
2、充填氧气的操作 （1）拧下开关体上的六方螺帽，卸下减压器，从 下壳中取出氧气瓶。 （2）将气瓶连接在氧气充填泵上，打开气瓶开关 向氧气瓶充气。充气时，气瓶肩部会升温，这是正常 现象，可继续充气至20Mpa后关闭气瓶开关，从氧 气充填泵上取下氧气瓶。 （3）装上减压器，拧紧六方螺帽。 （4）氧气必须符合医用氧气标准
2、有关规定： 必须戴安全帽，随，入井前严禁喝 酒。
根据《煤矿安全规程》第十条规定：入井人员
自救器是我们煤矿井下工人的救命器。爱护
自救器就是珍惜自己的生命，我们不仅要爱护
自救器，而且要学会佩戴自救器，正确佩戴自救器 ，会给您带来安全和家庭幸福。因此，我们必须认 真学习和掌握自救器的用途、佩戴使用操作方法和 佩戴操作注意事项。
五、主要技术参数
1、使用时间： 2、氧气瓶充填压力： 3、氧气瓶储氧量： 4、供氧方式： 45min 20MPa ≥80L 定量供氧≥1.2L/min 手动供氧≥ 60L/min 自动补气≥60L/min。 ≤1MPa 150Pa～300Pa ≥430g
ZY45型隔绝式压缩氧自救器使用说明
ZY45型隔绝式压缩氧自救器使用说明
一、使用、操作
1、将自救器自佩带位置迅速移至前方。
2、捏紧挂钩两侧，切断封口带卡头，拉开挂扣，丢掉上壳。
3、展开气囊，取下口具塞。
4、将口具放在唇齿之间，牙齿咬住牙垫，紧闭嘴唇。
5、逆时针打开气瓶阀门旋钮。
6、用拇指按动补气压板。
7、气囊鼓起时迅速把鼻夹掰开，用鼻夹垫夹住鼻翼。
8、调整呼吸，迅速撤离现场。
二、注意事项
1、自救器使用前认真阅读说明书，并按要求正确操作；
2、携带自救器下井前，观察压力表示值不得低于18MPa；
3、不得无故开起自救器，不得将自救器倒置、磕碰及坐压；
4、使用者应预先进行试用培训，以便在使用过程中较快、准确无误地操作；
5、使用时保持沉着，慢速深呼吸，气囊应尽量拉展，以免气囊内的呼气软管打折，使呼气阻力增加。
在使用的中后期，清静罐的温度略有上升是正常的，不必紧张；
6、如果出现气囊鼓起，自动补气仍不停止，为节约用
气，可关闭开关旋钮，待气囊氧气消耗一半后再打开开关旋钮；
7、使用过程中，应特别注意防止利器刺伤划伤气囊；
8、在气囊有气时，不要挤压气囊和补气压板；
9、在未到达安全地点时，不要摘下自救器；
10、非专业人员严禁拆解或修理自救器。
ZY-45压缩氧自救器说明书
压缩氧自救器
说
明
书
济宁八方矿山机械有限公司
ZY45压缩氧自救器
一、压缩氧自救器介绍
压缩氧自救器又叫隔绝式压缩氧自救器，是以高压压缩氧气作为氧气源的可重复使用的自救逃生器材，主要在煤矿或普通大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时使用。
人体呼吸系统内部与外界隔绝，供遇险人员快速自救逃生时使用。
具有重量轻、体积小、呼吸舒适和携带方便等特点。
二、压缩氧自救器型号介绍
Z..............自救器Y..............压缩氧
45...........使用时间45分钟
三、压缩氧自救器工作原理
定量供氧：逆时针转动开关手轮，高压氧气从氧气瓶流到减压器内，减压后自动输出1.2L/min的氧气进入气囊。
手动补气供氧：用手指按补气压板，氧气以60L/min进入气囊，手指离开补气压板，供氧停止。
自动补气供氧：当呼吸系统为负压时，补气压板向内收缩，压迫补气杆打开供氧机构，氧气以60L/min进入气囊，当气囊迅速鼓起，补气压板离开补气杆，补气停止。
吸气时氧气从气囊、呼吸阀、口具进入人体。
呼气时气体经过呼吸阀、呼气软管进入清净罐，人体呼出的CO2被清净罐内装的吸收剂吸收，余下的氧气进入气囊与减压器输出的氧气混合。
如此反复完成人的呼吸循环。
四、压缩氧自救器技术参数
型号 ZYX45
使用时间（min）30
气瓶公称压力（MPa）20
质量（Kg）1.4
外形尺寸（mm）190×170×80
额定防护时间 15-45 min
氧气瓶工作压力 20 Mpa
定量供氧量≥1.2 L/min。
ZYX45隔绝式压缩氧气自救器使用方法
ZY X45隔绝式压缩氧气自救器使用方法
、使用方法
1、将自救器移到前面。
2、扳开挂钩取下上盖，展开气囊。
3、取下口具塞，把口具放入唇齿之间，咬住牙垫紧闭嘴唇。
4、打开气瓶开关，然后按动补气压板。
气囊迅速鼓起。
5、将鼻夹弹簧拉开，用鼻夹垫夹住鼻子，用口呼吸，迅速撤离灾区。
二、使用注意事项
1、使用时保持沉着，在呼气和吸气时都要慢而深（即深呼吸）。
在后期，吸气温度略有上升属正常现象。
2、如见气囊在呼气时不太鼓或吸气时有点憋，应按动补气压板向气囊补气。
三、保养、维护
1、每天要检查自救器外部有无损伤，观察压力表的示值不得低于18Mpa如低于18Mpa应及时补气，如果压力下降快应送专业人员检修。
2、清净罐装有二氧化碳吸收剂，二氧化碳吸收剂有效期为二年。
二年后必须更换二氧化碳吸收剂。
3、自救器每次使用后，应送专业人员对口具、气囊进行清
洗、消毒、晾干，重新对氧气瓶充气，更换二氧化碳吸
收剂，组装好，检查合格后，可以使用
四、运输、贮存
1、运输时不能和油类、腐蚀性化学药品混装，并要求有防日晒和防雨措施。
2、产品贮存在通风良好库房内。
距热源不得少于1m, 库内温度在5〜40C,不能与油类、腐蚀性药剂、气体、蒸汽等混放。
注明：二氧化碳吸收剂，氢氧化钙符合MT454的规定。
ZYX45隔绝式压缩氧气自救器_说明书[1]
![ZYX45隔绝式压缩氧气自救器_说明书[1]](https://img.taocdn.com/s3/m/c12e88c7bb4cf7ec4afed025.png)
使用前请详细阅读使用说明书ZYX45隔绝式压缩氧气自救器使用说明书执行标准：AQ 1054－2008上海凯悦安全消防器材有限公司2010年12月第一版警告：1、使用本产品前请详细阅读产品使用说明书，并严格按照使用说明书之要求对产品各项指标进行检验、使用、操作维护、保养。
2、产品使用、贮存、运输应远离火源。
3、各零部件严禁油污。
4、禁止替代、更改添加或遗漏零部件，只允许使用本公司提供的零件。
5、要清楚压缩氧的危险性。
在有明火或火花的场合严禁打开氧气瓶阀。
6、开启气瓶开关应缓慢进行，否则突然释放的高压氧气会起火或爆炸。
7、严禁未经过专业训练的人员拆卸、装配、操作、使用本产品。
8、在更换氢氧化钙和充填氧气时应按规定执行。
目次1、产品主要用途 (1)2、产品执行标准及型号含义 (1)3、主要技术参数 (1)4、自救器结构原理 (2)5、工作原理 (3)6、维护和保养维护 (4)7、注意事项 (4)8、佩戴方法 (5)1、产品主要用途1.1 主要用途及适用范围ZYX45 隔绝式压缩氧气自救器主要用于煤矿或环境空气发生有毒气体污染及缺氧窒息性灾害时，现场人员迅速佩戴，保护人正常呼吸逃离灾区。
煤矿井下作业人员在发生瓦斯突出，火灾爆炸等灾害性事故时，以及救护人员在呼吸器发生故障时迅速撤离灾区使用。
化工部门在对设备进行简单维护以及有毒有害气体逸出时使用。
石油开采作业时，天然气及其它毒性气体大量突出时使用。
装备在现代化高层建筑中，当发生灾害性火灾时，供遇难人员佩戴逃生和待救时使用。
其它部门在有毒有害气体或缺氧环境中使用。
1.2 产品特点产品是以高压容器充填压缩氧气作为气源的再生隔绝式自救器。
人体呼吸系统与外界空气隔绝,可以防止各种有毒有害气体进入人体。
采用循环呼吸和三种供氧方式,大大提高了呼吸保护的安全可靠性 , 具有重量轻、体积小、吸气温度低、携带方便等特点。
1.3 使用环境条件——大气压力：70 ～125 kPa——相对湿度：0 ～ 98 %（25℃）——环境温度：- 10 ～ + 40 ℃2、产品执行标准及型号含义2.1 产品执行标准本产品执行AQ1054-2008标准。
ZY45型压缩氧自救器使用步骤
优质文本ZY45型压缩氧自救器使用步骤与使用注意事项一、使用步骤1 、将腰间佩戴好的自救器移到身体的正前面，把自救器的带子戴在脖子上。
2、拔掉自救器上两侧的销子、或者捏开自救器上两侧塑料卡子、或者取掉自救器上的金属保险锁条，并取下上盖。
3 、展开气囊，注意气囊不要扭折。
4、取出口具中的塞子，把口具放入口中，口具片应放在唇和下齿之间，牙齿紧紧咬住牙垫，紧闭嘴唇，使嘴与口具具有可靠的气密性。
5 、逆时针转动氧气瓶开关，打开氧气瓶，然后用手指按动补气压板，使气囊迅速鼓起。
6、把鼻夹弹簧打开，将鼻垫准确的夹住鼻孔，用嘴呼吸。
二、使用中应注意事项1、携带自救器下井前，应观察压力表的示值不得低于18Mpa。
使用过程中应随时观看压力表，以随时掌握耗氧情况与确定撤出灾区的时间。
2、高压气瓶装有20Mpa的氧气，携带过程中防止撞击、磕碰或当坐垫用。
使用中要防止利器刮破气囊。
3、在灾区使用时，严禁通过口具或摘掉口具讲话，在未到达安全地点时严禁摘掉口具。
4、使用时要保持沉着冷静，在呼气和吸气时要慢而深，如在使用到后期，清净罐的温度会上升这是正常的，不必紧张。
5、在未达到安全地点时不要摘下自救器。
ZY45型压缩氧自救器使用步骤与使用注意事项一、使用步骤1 、将腰间佩戴好的自救器移到身体的正前面，把自救器的带子戴在脖子上。
2、拔掉自救器上两侧的销子、或者捏开自救器上两侧塑料卡子、或者取掉自救器上的金属保险锁条，并取下上盖。
3 、展开气囊，注意气囊不要扭折。
4、取出口具中的塞子，把口具放入口中，口具片应放在唇和下齿之间，牙齿紧紧咬住牙垫，紧闭嘴唇，使嘴与口具具有可靠的气密性。
5 、逆时针转动氧气瓶开关，打开氧气瓶，然后用手指按动补气压板，使气囊迅速鼓起。
6、把鼻夹弹簧打开，将鼻垫准确的夹住鼻孔，用嘴呼吸。
二、使用中应注意事项1、携带自救器下井前，应观察压力表的示值不得低于18Mpa。
使用过程中应随时观看压力表，以随时掌握耗氧情况与确定撤出灾区的时间。
ZYX-45型压缩氧自救器使用方法
ZYX-45型压缩氧自救器使用方法一、用途ZYX-45(原ZY45)型压缩氧自救器是一种隔绝式再生式闭路呼吸保护装置，主要用于煤矿或在普通大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时，现场人员迅速佩戴自救逃生。
二、型号及含义Z--------------自救器Y--------------氧气45------------配用时间45分钟三、主要技术参数1、使用时间：作功量54.8w时（匀速行走）45min2、氧气瓶充填压力：20Mpa3、氧气瓶储氧量：≥80L4、供气方式：20～3Mpa定量供气≥1.2L／min20～5Mpa手动供气＞60L／min5、安全阀开启压力：≤1Mpa6、自动排气压力：150Pa～300Pa7、二氧化碳吸收剂应装量：≥430g8、气囊容积：＞4L9、产品质量(包括CO2吸收剂及氧气)： 2.3kg四、使用方法1、使用前首先检查氧气瓶压力，压力不得低于18MPa，否则要求予以更换。
2、使用时，迅速将自救器扭至身体正前方。
3、用左手水平用力拉着力环，使上壳上的塑料挂钩从下壳脱出，将上壳提起，使上下壳脱离。
4、拉出气囊，并快速展开理顺气囊。
5、握紧口具，拔掉口具塞，迅速将口具放在唇齿之间，并用牙要紧牙垫，咬合后紧闭嘴唇，确保气密。
6、逆时针转动气瓶手把，然后沿水平轴方向快速按压手动供气阀，将气囊迅速充满。
7、气囊充满后，立即掰开鼻夹，夹在鼻翼两侧（鼻翼潮湿时，先用毛巾擦拭，防止滑落），使鼻腔与外界隔绝，只能用嘴通过口具呼吸。
8、佩用完成后，戴好安全帽，俯身弯腰，调整呼吸，匀速行走，撤离灾区。
五、注意事项1、隔绝式自救器自行佩戴时间，要在30秒内完成。
2、行走中，感觉氧气不足时，按压手动供气阀，迅速充满气囊。
多频次按压手动供气阀，会减少自救器佩用时间。
3、使用中应特别注意防止利器刺伤撞伤气囊。
扣盖时应将气囊叠好，装入上壳内，再扣盖，以免将气囊压坏。
4、在未到达安全地点时，不要摘下自救器。
ZY45压缩氧自救器的使用操作方法
ZY45压缩氧自救器Z—自救器 Y—氧气 45—使用时间45分钟一、自救器是一种轻便、体积小、作用时间短的自救仪器。
主要用途是：当煤矿井下发生事故时，矿工佩戴它可以通过充满有毒有害气体的巷道，迅速离开现场，进入安全地点。
警示：严禁油脂污染自救器！严禁无故打开自救器！严禁当工具及坐垫使用自救器！严禁倒置存放和倒置携带自救器！严禁随意拆卸自救器和更换自救器零部件！《煤矿安全规程》第一编总则第十条规定：入井人员必须戴安全帽、随身携带自救器和矿灯。
《矿山救护规程》规定：矿山救护队指战员个人基本装备配备标准：压缩氧自救器一台。
二、隔离式自救器按其原理可分为：隔绝式自救器又分为：1、化学氧自救器2、压缩氧自救器三、ZY45型压缩氧自救器：是一种隔绝式再生闭路呼吸保护装置，主要用于煤矿或在普通大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害事故时，现场作业人员迅速佩戴自救器逃生。
四、主要技术参数：1、使用时间：45min2、氧气瓶充填压力：20Mpa3、氧气瓶储氧量：≥80L（氧气瓶容积相当于≥0.4L）4、供氧方式：20～3Mpa定量供气≥1.2L20～5Mpa手动供气＞60L/min5、安全阀开启压力：≤1Mpa（0.7～0.8Mpa）6、自动排气压力：150～300pa7、清净罐装药量：＞420g8、气囊容积：＞4L9、产品质量（包括二氧化碳吸收剂）：1.9kg五、仪器由哪些部件组成：1、鼻夹2、口具3、气囊4、清净罐5、清净罐底座6、排气阀7、供氧接头8、氧气瓶9、减压器10、安全阀 11、手动供气阀 12、开关主体 13、压力表14、氧气瓶开关把手六、自救器的工作原理：有三种供氧方式向气囊输送氧气供使用者呼吸1、打开氧气瓶开关，高压氧气通过开关进入减压器,氧气压力被减小，此时减压器以≥1.2L/min的流量通过供气接头向气囊供氧。
2、当使用者呼吸量增大时，即定量供氧量不能满足人体需要时，（即呼吸系统内出现负压状态时），自动补气压板向内收缩，压迫补气阀杆，即自动补气阀开启，氧气以＞60L/min的流量向气囊供氧，气囊迅速鼓起，当补气压板离开补气阀杆时，则补气停止，即自动补气阀关闭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、用途
ZY45型压缩氧自救器是一种隔绝闭路循环式呼吸器。
主要用于煤矿或环境空气发生有毒有害气体污染及缺氧窒息性灾害时，现场人员迅速佩戴，保护人正常呼吸逃离灾区，本自救器主要用于下述场合：
1. 可供煤矿井下作业人员在发生瓦斯突出、火灾、爆炸等灾害性事故时，以及救护人员在呼吸器发生故障时迅速撤离灾区使用。
如井下人员迂到巷道大面积冒顶，被堵人员可佩带该自救器等待营救。
2. 可装备在现代化高层建筑中，当发生灾害性火灾时，供遇险人员佩戴逃生和待救时使用。
3. 可供石油开采作业时，天然气及其它毒性气体大量突出时使用。
4. 可供化工部门在对设备进行维护或有毒有害气体逸出时使用。
5. 也可供其它部门在有毒有害气体或缺氧环境中使用。
二、特点
1. 采用了循环呼吸方式，人呼出的气体通过CO2吸收剂（氢氧化钙），把CO2吸收，而余下的氧气和减压器输出的氧气进入气囊通过口具吸入人体。
与往复呼吸方式（指呼吸气流皆通过吸收剂）相比，其优点是阻力小、无粉尘吸入、不呛人、吸气温度低、舒适。
- 1 -
2. 具有三种供氧方式，定量供氧，自动补氧和手动补氧。
大大提高了呼吸保护的安全可靠性。
3. 采用了先进的减压原理，体积小，重量轻，工作稳定可靠。
4. 充氧气、装氢氧化钙方便，维护修理简单。
可重复使用，成本低廉。
三、结构及原理
1. 自救器的结构如图所示
山西虹安科技有限公司
- 2 -
1.挂钩
2.下壳
3.支架子
4.氧气瓶
5.减压器
6.手轮
7.安全帽
8.开关
9.上盖10.补气压板11.压力表12.排气阀13.气囊14.呼气管15.呼吸阀16.口具17.鼻夹18.压帽
19.底盖
自救器主要由高压系统，呼吸系统及CO2过滤系统组成：
高压系统包括氧气瓶、氧气瓶开关、减压器、自动手动补给阀和压力表等。
呼吸系统由口具、鼻夹、呼吸软管、气囊、排气阀及呼吸阀等组成。
清净罐内装入定量的，符合MT454—1995标准的
CO2吸收剂形成CO2过滤系统。
平时所有系统装置都装在上盖与下壳之中，使用者能通过上盖上的观察窗清楚地看到压力表的压力指示值。
下壳上做有皮带环和背带环，使用者可携带在矿工皮带上或挎在肩上。
2. 工作原理
逆时针转动开关手轮6，高压氧气就从氧气瓶4流到
减压器5内，经减压后自动输出1.2 L/min的氧气进入气囊13。
用手指按补气压板10氧气以60 L/min进入气囊13，手离开补气压板10，补氧停止。
- 3 -
本品还具有自动补氧功能，当呼吸系统为负压时，补气压板向内收缩，压迫补气杆（在气囊内）。
打开补氧机构，氧气以60 L/min充入气囊，当气囊鼓起时，补气压板10离开补气杆，补气停止。
如果呼吸系统内的气压超过
一定值，多余气体将从排气阀12排出。
吸气时氧气从气囊13，呼吸阀15，口具16进入人体。
呼气时气体经过呼吸阀15，呼气软管14（气囊内）进入
清净罐，人呼出的CO2被清净罐内装的吸收剂吸收，余下的氧气进入气囊。
如此反复完成人的呼吸循环。
人的呼吸与外界大气完全隔绝。
氧气瓶内氧气的储量由压力表11显示。
四、主要技术参数
1. 使用时间
在作功量55W（中等劳动强度）的情况下，使用时间为45min。
2. 氧气瓶容积：0.4L
3. 储氧量＞80L
4. 气瓶额定压力：20MPa
5. 供氧方式：
①定量供氧：＞1.2 L/min
②自动补氧：＞60 L/min
③手动补氧：＞60 L/min
- 4 -
6. 自动排气压力：150～300Pa
7.质量（包括氧气和二氧化碳吸收剂）2.1Kg。
8.外形尺寸：225×177×96mm
五、使用方法
1. 将自救器从佩戴时的右侧移至正前面。
2. 拉开挂钩1取下上盖。
展开气囊，气囊不要扭折。
3. 把口具16放入口中。
口具片应放在唇和下齿之间。
牙齿紧紧咬住牙垫闭紧嘴唇，使之具有可靠的气密。
4. 逆时针转动开关手轮6，然后用手指按动补气压板10，气囊13迅速鼓起便可把鼻夹17的弹簧扳开，将鼻垫准确的夹住鼻孔，用嘴呼吸。
5. 使用中如果看见气囊在呼完气后仍不太鼓及吸气有点憋，应及时向气囊补气。
可按动补气压板10，气囊
鼓起后停止补气。
也可用力吸气，气囊吸瘪后，补气压板压迫补气杆，也会自动补气。
六、使用注意事项
1. 携带自救器下井前，观察压力表11的指示值不得低于18MPa，在使用时要随时观察压力表，以掌握耗氧情况及撤离灾区的时间。
2. 不要无故开启，磕碰及坐压自救器。
3. 使用者应预先进行试用培训，认真阅读本说明书，
- 5 -
以便在使用时能迅速准确地完成佩带动作。
4. 使用时保持沉着，在呼气和吸气时都要慢而深（即深呼吸）。
口与自救器的距离不能过近，以免气囊内
的呼气软管打折，呼气阻力增加。
使自救器处在最佳状态。
在使用过程的中后期，清净罐的温度略有上升是正常的，不必紧张。
5. 使用中应特别注意防止利器刺伤、划伤气囊。
6. 在未达到安全地点时不要摘下自救器。
7. 在高温下使用自救器应遵守有关规定。
七、保管和维护
1. 应经常检查自救器，定期更换颗粒状二氧化碳吸收剂。
如氧气压力不足，应及时充填氧气。
（用于充填自
救器的氧气应符合GB8982—1998规定的医疗氧气）。
2. 每次使用后应对气囊、口具进行清洗消毒、干燥处理。
①更换专门厂家生产的粒状专用二氧化碳吸收剂（吸收率应不低于32%）。
其余性能指标应符合MT454—1995
有关规定。
在装填时边振动边装填，药量不得少于450克，装实后盖上底盖19。
②拧下压帽18拔出气瓶，卸下减压器5便可对氧气
瓶进行充填氧气，压力在20MPa以上。
在充填完药和氧
气后进行组装。
在组装时必须十分注意：安装气囊13内
- 6 -
的呼气软管14时注意不能扭曲，否则会增加呼气阻力，
严重扭曲，会使呼气气路阻断；把减压器5拧紧在开关8上，把气囊上的胶圈完全套在减压器的环槽内。
装完后要对呼吸系统进行气密校验。
在正压980Pa 或负压784Pa在1min内水柱变化不超过50Pa为合格。
校正气密时，设法使排气阀不排气。
装上盖前先拿住口具
16使气囊逆时针绕压力表一周，口具的开口须朝上，要
注意补气压板10须竖立放置，不要被压帽18压上。
此时为最佳装配位置。
轻轻扣上上盖9，使仪器恢复完好状态。
（注意扣盖时上盖不要夹住气囊。
）
3. 自救器一旦使用，时间虽不足45分钟，但都应进行重新充装和检验，即按上述2进行。
4. 储存时，自救器应避免阳光曝晒，严禁与油脂混放在一处。
储存环境应干燥，无腐蚀性气体，温度应在0℃以上。
5. 仪器各部应严格禁油。
6. 检查安全帽不得松动。
7. 氧气瓶的保管人员和操作人员必须严格遵守有关规章制度，定期对氧气瓶进行技术检查。
- 7 -。
