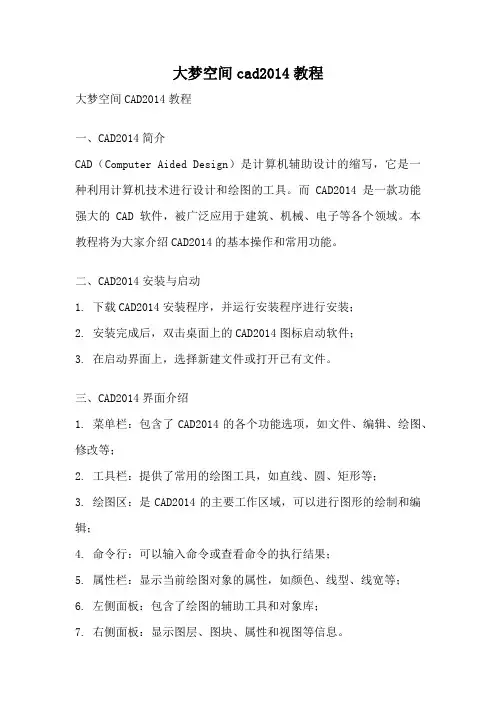

大梦空间cad2014教程大梦空间CAD2014教程一、CAD2014简介CAD（Computer Aided Design）是计算机辅助设计的缩写，它是一种利用计算机技术进行设计和绘图的工具。

而CAD2014是一款功能强大的CAD软件，被广泛应用于建筑、机械、电子等各个领域。

本教程将为大家介绍CAD2014的基本操作和常用功能。

二、CAD2014安装与启动1. 下载CAD2014安装程序，并运行安装程序进行安装；2. 安装完成后，双击桌面上的CAD2014图标启动软件；3. 在启动界面上，选择新建文件或打开已有文件。

三、CAD2014界面介绍1. 菜单栏：包含了CAD2014的各个功能选项，如文件、编辑、绘图、修改等；2. 工具栏：提供了常用的绘图工具，如直线、圆、矩形等；3. 绘图区：是CAD2014的主要工作区域，可以进行图形的绘制和编辑；4. 命令行：可以输入命令或查看命令的执行结果；5. 属性栏：显示当前绘图对象的属性，如颜色、线型、线宽等；6. 左侧面板：包含了绘图的辅助工具和对象库；7. 右侧面板：显示图层、图块、属性和视图等信息。

四、CAD2014基本操作1. 绘制直线：选择直线工具，点击起点和终点确定直线的位置和方向；2. 绘制圆：选择圆工具，点击圆心和半径确定圆的位置和大小；3. 绘制矩形：选择矩形工具，点击对角线的两个点确定矩形的位置和大小；4. 编辑对象：选择编辑工具，可以对已有的对象进行移动、复制、旋转等操作；5. 填充颜色：选择填充工具，可以给绘图对象填充颜色；6. 添加文字：选择文字工具，点击绘图区域输入文字；7. 设置图层：在右侧面板中选择图层选项，可以设置图层的属性和可见性；8. 添加尺寸标注：选择尺寸标注工具，可以在绘图区域添加尺寸标注。

五、CAD2014常用功能1. 块定义：可以将多个对象组合成一个块，方便复用和编辑；2. 图层管理：可以创建、删除和修改图层，方便对绘图对象进行管理；3. 图形修剪：选择修剪工具，可以修剪多余的线段和图形；4. 图形拉伸：选择拉伸工具，可以改变图形的形状和大小；5. 对象阵列：选择阵列工具，可以复制和平移对象，形成一定规律的排列；6. 图像引入：选择引入图像工具，可以将外部图像导入CAD2014中进行编辑；7. 三维建模：CAD2014还提供了三维建模功能，可以创建立体的物体和场景。

2014版CAD操作教程(全)

目录第一章初识AutoCAD 2013 ··············4页第二章辅助绘图··················6页第三章绘制简单二维图形对象 ··································9页1．绘制直线、构造线、射线 ·····························9页2．绘制点、矩形、正多边形 ····························10页3．绘制圆、圆弧、椭圆、椭圆弧·······················14页第四章绘制复杂的二维图形····································17页绘制多线、多段线、修订云线、样条曲线 ··············17页第五章使用面域与文字的创建 ·································22页第六章图案填充与创建管理块命令····························23页第七章使用图形编辑命令·······································30页1.删除、复制、镜像、偏移·······························30页2.阵列、移动、旋转、缩放、拉伸·····················33页3.修剪、延伸、打断与打断于点·························36页4.倒角与圆角、分解·······································40页第八章图层的使用与管理 ········································42页第九章尺寸标注的创建与编辑···································47页1.尺寸标注的组成、创建与设置标注的样式···········47页2.尺寸标注的类型··········································57页第十章三维对象的创建及编辑 ·································61页1.绘制三维实体 ············································61页2.三维实体的编辑··········································71页3.渲染三维实体 ············································76页第十一章图形的输出、打印·······································81页第十二章设计理念··················································82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。

AutoCAD 2014 基础 1 概述—2 基本知识

44/92
1、图形文件格式：*.dwg 2. 保存文件格式
45/92
常用文件格式： DWG —— 图形文件 DWT —— 样板文件 LIN —— 线型文件 PAT —— 填充图案 BAK —— 备份文件 MNU —— 菜单文件 Shx —— 字体形文件 PGP —— 快捷命令文件
46/92
2.3.5 加密保护绘图数据
基础知识图形绘制
图纸打印
11/92
第 2 章 AutoCAD 2014 基础知识
Ribbon 界面
12/92
2.1 AutoCAD 2014的工作空间
中文版AutoCAD 2014 提供了4 种工作空间 ➢ 草图与注释（二维）空间 ➢ 三维基础空间 ➢ 三维建模空间 ➢ AutoCAD经典空间
课堂内容：对教材内容有所调整和补充上机练习：课堂随机练习+教材练习+自编练习题
3/92
3、成绩评定
平时成绩 ( 听课+上机 ) ：20% 大作业： 30% 每人独立完成一张水利水电工程图的绘制期末考试（笔试）：50%
4/92
4、AutoCAD 国际认证
CAD2014
2014版习题册
5/92
第1章概述 1.1 CAD 与 AutoCAD
CAD —— Computer Aided Design（计算机辅助设计）通过人机交互技术，帮助设计人员完成设计工作中的结构设计与计算分析。
计算机绘图仅是 CAD 技术中的基本功能
6/92
常用CAD 软件
1、美国 Autodesk 公司
AutoCAD、MDT 、Inventor
13/92
选择工作空间
（1） “快速访问” 工具栏

Auto-CAD-2014中文版实用教程1(共52张)

圆弧子菜单命令
图1-6 带有子菜单的菜单命令
第13页，共52页。
2．打开对话框的菜单命令
这种类型的命令，后面带有省略号。例如，单击菜单栏中的“格式”菜单，选择其下拉菜单中的“表格样式（B）”命令，如图 1-7所示。屏幕上就会打开对应的“表格样式”对话框，如图1-8所示。
3．直接操作的菜单命令
第32页，共52页。
3．命令的重做
已被撤销的命令还可以恢复重做可恢复到撤销的最后的一个(yī ɡè)命令。
第6页，共52页。
1.3 绘图区
绘图区是指标题栏下方的大片空白区域，绘图区域是用户 (yònghù)使用AutoCAD绘制图形的区域，用户完成一幅设计图形的主要工作都是在绘图区域中完成的。
绘图区域的十字线交点反映了鼠标在当前坐标系中的位置，十字线的方向与当前用户标系的X轴、Y轴方向平行。
第7页，共52页。
命令行：RIBBON（或RIBBONCLOSE）菜单：工具→选项板→功能区
第29页，共52页。
1.4 基本输入操作
在AutoCAD中，有一些基本的输入操作方法，这些基本方法是进行AutoCAD绘图的必备知识基础，也是深入学习 AutoCAD功能(gōngnéng)的前提。
第30页，共52页。
状态托盘包括一些(yīxiē)常见的显示工具和注释工具，及模型空间与布局空间转换工具，如图1-17所示，通过这些按钮可以控制图形或绘图区的状态。（1）模型或图纸空间按钮（7）切换工作空间按钮（2）快速查看布局按钮（8）工具栏/窗口位置为填定按钮（3）快速查看图形按钮（9）硬件加速按钮（4）注释比例按钮（10）隔离对象按钮（5）注释可见性按钮（11）状态栏菜单下拉按钮（6）自动添加注释按钮（12）全屏显示按钮

2014版CAD操作教程(全)

目录第一章初识AutoCAD 20134页第二章辅助绘图6页第三章绘制简单二维图形对象9页1．绘制直线、构造线、射线9页2．绘制点、矩形、正多边形10页3．绘制圆、圆弧、椭圆、椭圆弧14页第四章绘制复杂的二维图形17页绘制多线、多段线、修订云线、样条曲线17页第五章使用面域与文字的创建22页第六章图案填充与创建管理块命令23页第七章使用图形编辑命令30页1.删除、复制、镜像、偏移30页2.阵列、移动、旋转、缩放、拉伸33页3.修剪、延伸、打断与打断于点36页4.倒角与圆角、分解40页第八章图层的使用与管理42页第九章尺寸标注的创建与编辑47页1.尺寸标注的组成、创建与设置标注的样式47页2.尺寸标注的类型57页第十章三维对象的创建与编辑61页1.绘制三维实体61页2.三维实体的编辑71页3.渲染三维实体76页第十一章图形的输出、打印81页第十二章设计理念82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。

第一课时初识Auto CAD 2007本课重点与难点：●教师与学生之间做好勾通，互相了解。

●了解AutoCAD的发展史与界面组成。

●认识AutoCAD的应用领域，让学生了解软件的专业特点与在校的优势，认识本专业在国内的发展历程与毕业后的前景。

一、CAD的概述C→Computer电脑A→Aided辅助D→Design设计CAD为电脑辅助设计软件AutoCAD是美国Autodesk公司与20世纪八十年在微机上应用CAD技术，而开发的绘图程序包，加上Auto是指它可以应用于几乎所有跟绘图有关的行业二、应用领域1、建筑设计2、机械制图3、化工电子4、土水工程三、CAD的发展史初级阶段→在1982年11月出现了Auto CAD1.0的版本1983年4月出现了Auto CAD1.2的版本1983年8月出现了Auto CAD1.3的版本1983年10月出现了Auto CAD1.4的版本1984年10月出现了Auto CAD2.0的版本发展阶段→1985年5月出现了Auto CAD2.17和2.18的版本出现了鼠标滚轴 1986年6月出现了Auto CAD2.5的版本1987年9月出现了Auto CAD9.0和9.03的版本高级发展阶段→1988年8月出现了Auto CAD R 12.0版本1988年12月出现了Auto CAD R 12.0 for Dos1996年6月出现了Auto CAD R 12.0 for Windows高级发展阶段→1998年1月出现了Auto CAD R 13.0 for Windows1999年1月出现了Auto CAD 2000 for Windows2001年9月出现了Auto CAD 2002for Windows2003年5月出现了Auto CAD 2004 for Windows四、打开方式：1、双击桌面CAD图标2、开始——程序——Autodesk——Auto CAD2004五、CAD的界面组成：标题栏。

AutoCAD 2014中文版电气设计简明教程PPT课件

二、电气工程CAD制图规范
2. 图框。根据布图需要，图纸能横放，也能竖放。图纸四周要画出画框，以留出周边。
留有装订边图样的图框格式 3. 标题栏
不留有装订边图样的图框格式
AutoCAD 2014 中文版电气设计
二、电气工程CAD制图规范
4. 图幅分区。为了更容易的读图和检索，需要一种确定图上位置的方法，因此把幅面做成分区，便于检索。
AutoCAD 2014 中文版电气设计
二、图形文件管理
AutoCAD 2014 中文版电气设计
第1章电气工程制图概述
重点内容：
了解电气工程图的分类与特点
熟悉电气工程CAD制图规范
了解电气符号的构成与分类
AutoCAD 2014 中文版电气设计
一、电气工程图的分类与特点
1、电气工程图分类
电气图的种类很多，对规模不同的电气工程，图纸的种类、数量也会有所不同，GB6988《电气制图》根据表达形式和用途不同，经过综合统一将电气图分为以下15类: (1) 系统图或框图 (3) 逻辑图 (5) 电路图 (7) 端子功能图 (9) 设备元件表 (11) 数据单 (13) 单元接线图或单元接线表 (15) 电缆配制图或电缆配置表 (2) 功能图 (4) 功能表图 (6) 等效电路图 (8) 程序图 (10) 接线图或接线表 (12) 位置简图或位置图 (14) 互连接线图或互连接线表
（a）带分区的A3图纸
（b）不带分区的A3图纸
如果电气图中要表示的控制电路内的支路较多，并且各支路元器件布置与功能又不同，我们可采用另一种分区方法，如右图所示
AutoCAD 2014 中文版电气设计
二、电气工程CAD制图规范
5.基本图线。根据国标规定，在电气工程制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等 6.图线的宽度。图线的宽度应根据图形的大小和复杂程度，在下列系数中选择： 0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。 7.电气图中使用的箭头有两种画法，一种是开口箭头，用来表示能量或信号的传播方向；另一种是实心箭头，用于指向连接线等对象的指引线。 8.指引线用于指示电气图中注释对象。如右图所示：

Autocad2014【cad2014】简体中文官方免费安装图文教程、破解注册方法

Autocad2014【cad2014】简体中文官方(64位)免费安装图文教程、破解注册方法Autocad2014【cad2014】简体中文官方(64位)免费安装图文教程、破解注册方法没有AUTOCAD安装包的,请到这里下载相应版本: /3dmax/r uanjian/autocad/第一步：解压Autocad2014【cad2014】简体中文免费(64位)安装程序(图一)•解压后Autocad2014【cad2014】简体中文版64位程序安装包，然后双击安装文件进入安装（此教程适用于新手.操作简单.过程清晰）如图一。

2第二步：选择CAD2014所要解压的目录盘•(图二)•建议安装在D盘点击“更改”可以选择目录盘当然也可以就安装在C 盘，我们这里就解压到C:\Autodesk\ 如图二。

3第三步：正式进入CAD2014 64位中文版的安装•(图三)•点击安装进入下一步如图三。

4第四步：CAD2014 许可协议的设置•(图四)•在协议界面中，我看在国家或地区中选择CHINA，然后认真阅读一下协议，看完协议过后，选择右下角的“我同意”勾选框，最后点击下一步按钮。

如图四。

5第五步：CAD2014 产品信息的设置与输入•(图五)•在产品信息的输入界面，我们在产品语言这一栏中选择“中文（简体）”，许可类型这里我们选择单机，产品信息这里就很重要了，要输入序列号和产品密钥。

这个我们从注册机中来获取，详细看下一步操作。

如图五。

6第六步：找到注册机并打开•(图六)•在我们下载的CAD文件中找到注册机这个文件夹打开“安装说明TXT”文档如图六。

7第七步：在安装说明里面找到“安装序列号”和“密匙”•(图七)•图中序列号有3个任选其一就可以了如图七。

8第八步：输入“序列号”和“密匙”•(图八)•把“序列号”和“密匙”粘贴复制到我的产品信息里面。

然后点击下一步如图八。

9第九步：CAD的插件和它的安装目录•(图九)cad2014【Autocad2014】注册机下载界面语言：简体中文版软件大小：301 KB运行环境：Win2003,WinXP,Win2000,Win9X,Win7运行支持：32位/ 64位安装说明：1. 启动安装Autodesk AutoCAD 20142. 输入安装序列号：666-69696969, 667-98989898, 400-454545453. 输入密匙：001F14. 完成安装.32位系统请运行：xf-adsk32.exe注册机。

(完整版)CAD初学教程图文并茂.doc

3、输入“Z”回车“E”回车，当前视窗的图形会经可能的充满屏幕。
4、输入“Z”回车输入“O”回车：系统会将所选择的对象充满全屏。
5、在执行完成某个绘图或编辑命令后，回车，在小菜单中也会出现缩放命令
（二）视图的移动
输入”P”回车按下鼠标左键并推动鼠标屏幕的图形会随着光标的移动而移动，从而达到
用户的要求让后放开鼠标。
选中对象，出现夹点后，右击鼠标弹出夹点小菜单选择“旋转”命令进行旋转对象
.下载可编辑.
..
5利用夹点按比例缩放对象
选中对象激活一个夹点，右击鼠标，显示夹点的小菜单，选择缩放命令
6利用夹点创建镜像对象
选择对象出现夹点再选择基点，右击菜单出现夹点小菜单，选择“镜像”操作。
利用夹点编辑对象是一个非常简捷的方法，请同学们务必掌握好夹点的应用。
..
第一节AutoCAD的基础知识
CAD是Computer Adide Deignde简称（计算机辅助设计）
CAD对我们建筑行业的人来说是非常重要的工具好比我们日常生活中吃饭用的筷子，不管以
后是从事设计还是施工、监理等等都要用到CAD。事实论事我们以后进入社会的从事设计的
人不会很多，大多数都要从施工做起，要想做好一个好的施工人员识图是必备的能力也是最基本的能力，对于我们刚刚接触建筑行业的人员，只有通过不短的画图联系才能掌握好识图的要领，可能一个施工员不是很会画图纸，但一个会画图纸的施工员必定是一个好的施工员，
CAD的命令输入有三种：
1命令按钮法：用鼠标单击CAD工具栏上的按钮，系统就会执行对应的命令。
2下拉菜单发：用鼠标单击菜单打开下拉菜单，在单击执行的命令
3键盘输入法：使用键盘输入英文字母，按“回车”或“空格”这种方法是提高绘图速度

教程-基础教程--AutoCAD R14入门教程

AutoCAD R14AutoCAD 工作界面缩放命令（Zoom Realtime）快捷键[Z+回车2次]：选择命令，按住鼠标左键，往下缩小，往上放大。

放大命令 (Zoom Window) 快捷键[Z]：选择命令，在屏幕上选择要放大的区域。

□：在CAD14中，键盘上的空格，回车键与鼠标左键的功能为一致，都表示确定键。

Draw工具栏画线命令（Line）快捷键[L]：选命令(在绘图工具栏中选中图标点击鼠标左键或在命令行Command提示符下输入快捷键L按Eenter或空格键)，在作图区域任选一点，输入线的长度，回车。

如需继续画，则在键盘上连续输入尺寸；如不画直接回车退出。

□：需画直线，直接打开F8（Ortho）;在状态行中，Ortho亮显时为打开状态，暗显时为关闭状态。

□：画闭合区域时，连续输入距离，最后一次输入缩写字母C;□：如需输入任意角度的格式，在command命令下输@ 线的长度<角度;□：捕捉点，打开F3（Osnap）; Osnap亮显时为打开状态，暗显时为关闭状态。

射线命令（Ray）快捷键[R]：选命令(在绘图工具栏中选中图标点击鼠标左键或在命令行Command提示符下输入快捷键R按Eenter或空格键)，在作图区域任选两点即可画射线。

平行线（Multiline）快捷键[ML]：选命令(在绘图工具栏中选中图标点击鼠标左键或在命令行Command提示符下输入快捷键ML按Eenter或空格键)，输入SC后回车，输入两条线之间距离，回车，在屏幕上任取一点，输入长度后回车。

、多义线 (Polyline) 快捷键[PL]：选命令(在绘图工具栏中选中图标点击鼠标左键或在命令行Command提示符下输入快捷键PL按Eenter或空格键)，在作图区域任选一点，输入线的长度，回车。

它与Line最大的区别在于Polyline能表示一整体。

多边形（Polygon）快捷键[POL]：选命令(在绘图工具栏中选中图标点击鼠标左键或在命令行Command提示符下输入快捷键POL按Eenter或空格键)，输入边的数量，回车，在屏幕上任选一点作为中心点，输入缩写字母I或者C，回车，输入中心点到顶角的距离，回车。

AutoCAD2014中文版基础教程第一章AutoCAD2014入门基础知识

AutoCAD2014中⽂版基础教程第⼀章AutoCAD2014⼊门基础知识第1章 AutoCAD 2014⼊门基础知识AutoCAD是专门为计算机绘图⽽开发和设计的软件。

该软件提供了⼀个开放的平台、⾯向对象的绘图环境和简易的操作⽅法，可以对产品进⾏设计、分析、修改和优化等操作。

使⽤该软件不仅能够将设计⽅案⽤规范、美观的图纸表达出来，⽽且能有效地帮助设计⼈员提⾼设计⽔平及⼯作效率，从⽽解决了传统⼿⼯绘图中⼈为造成的种种弊端，便于⽤户及时进⾏必要的调整和修改。

本章主要介绍AutoCAD 2014软件的操作界⾯、基本功能和部分新增功能，并详细介绍绘图环境设置的相关⽅法，以及⽂件管理和图形的精确控制设置等操作⽅法和技巧。

本章学习⽬的：熟悉AutoCAD 2014软件的基本功能和新增功能。

熟悉AutoCAD 2014软件的操作界⾯。

掌握绘图环境的设置⽅法。

掌握管理图形⽂件的相关⽅法。

掌握绘图控制的基本⽅法。

1.1 AutoCAD功能概述使⽤AutoCAD软件绘制的⼆维和三维图形，在⼯程设计、⽣产制造和技术交流中起着不可替代的重要作⽤。

⽽最新推出的AutoCAD 2014在其原有版本的基础上，做了较⼤的改动，使其功能⽇益完善起来。

另外，该软件的操作界⾯和细节功能更加⼈性化，在运⾏速度和数据共享等⽅⾯都有较⼤地增强，便于设计者快捷⽽准确地完成设计任务。

1．绘制与编辑图形在AutoCAD软件的【草图与注释】⼯作空间下，【常⽤】选项卡中包含有各种绘图⼯具和辅助编辑⼯具。

利⽤这些⼯具可以绘制各种⼆维图形，效果如图1-1所⽰。

在【三维建模】⼯作空间中，可以利⽤【常⽤】选项卡中各个选项板上的⼯具快速创建三维实体模型和⽹格曲⾯，效果如图1-2所⽰。

在⼯程设计中，为了⽅便查看图形的机构特征，也常常使⽤轴测图来描述物体。

轴测图是⼀种以⼆维绘图技术来模拟三维对象、沿特定视点产⽣的三维平⾏投影效果，但其绘制⽅法与⼆维图形有所不同。

AutoCAD_2014教程-

图层
图层具有以下特点：
(1) 用户可以在一幅图中指定任意数量的图层。系统对图层数没有限制，对每一图层上的对象数也没有任何限制。 (2) 每一图层有一个名称，以加以区别。当开始绘一幅新图时，AutoCAD自动创建名为0的图层，这是AutoCAD的默认图层，其余图层需用户来定义。 (3) 一般情况下，位于一个图层上的对象应该是一种绘图线型，一种绘图颜色。用户可以改变各图层的线型、颜色等特性。 (4) 虽然AutoCAD允许用户建立多个图层，但只能在当前图层上绘图。 (5) 各图层具有相同的坐标系和相同的显示缩放倍数。用户可以对位于不同图层上的对象同时进行编辑操作。 (6) 用户可以对各图层进行打开、关闭、冻结、解冻、锁定与解锁等操作，以决定各图层的可见性与可操作性。
(1) 指定偏移距离根据偏移距离偏移复制对象。在“指定偏移距离或 [通过(T)/删除(E)/图层 (L)]:”提示下直接输入距离值，AutoCAD提示：
选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:(选择偏移对象) 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出 >:(在要复制到的一侧任意确定一点。“多个(M)”选项用于实现多次偏移复制) 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:↙(也可以继续选择对象进行偏移复制)
单击“修改”工具栏上的(缩放)按钮，或选择“修改”|“缩放”命令，即执行SCALE命令
偏移对象创建同心圆、平行线或等距曲线。偏移操作又称为偏移复制。命令： OFFSET
单击“修改”工具栏上的 (偏移)按钮，或选择“修改”|“偏移”命令，即执行OFFSET命令，AutoCAD提示：
指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:

AutoCAD基础入门教程CAD技巧详细版.pdf

AutoCAD基础入门教程CAD技巧详细版.pdf第一章二维图形绘制的基本方法1.1 直线的绘制直线是图形中最常见、最简单的实体。

命令是“Line”，或输入“L”按钮是，菜单位置是[绘图] > [直线]。

★提示1：CAD的命令都可以从三个地方来操作：工具按钮、菜单命令、命令行命令，快捷键命令，基本上没有太大差别，取最方便者。

在学习CAD中也要将命令的英文和快捷键记下来。

★提示2：用ESC键中断命令，用空格键确定、完成命令，等于Enter 键，等于右键结束。

★提示3：CAD是一个基于命令式的软件，也就是说基本上都是由单独的命令和参数来完成某个工作的，只有单词，不需语法。

一般不像3D需要多个命令交叉使用。

执行命令后，CAD的提示及操作如下：（看提示）◆指◆定第一点：输入第一点坐标◆后按空格键结束，◆或在窗口拾取一点。

◆指◆定下一点[或放弃（U）]：输入第二点坐标◆后按空格键结束，◆或拾取一点。

◆指◆定下一点[或放弃（U）]：如果只想绘制一条直线，◆就直接按空格键结束操作。

如果想绘制多条直线，◆可在该提示符下继续输入第三点的坐标◆值。

如果想撤消前一步操作，◆输入“U”，◆空格，◆取消上一步操作。

◆指◆定下一点[或闭合（C）/放弃（U）]：如果要绘制一个闭合的图形，◆就需要在该提示符下直接输入“C”，◆将最后确定的一点与最初的起点连成一条闭合的图形。

如果想撤消前一步操作，◆输入“U”取消上一步操作。

中括号表示可选项，小括号里是命令，/表示“或”。

如何结束画线命令呢？空格，或者Enter，或者右键确认。

★提示1：学习看提示，我们现在使用的是中文版本的CAD2004，最大的好处是真正的中文化，所有的命令都有提示出现，很多情况下，大家按照提示去做就可以了。

★提示2：要结束命令时，可按空格键或Enter键来确定命令的执行。

也可以单击鼠标右键，在弹出的菜单里选“确认”。

★提示3：要取消一个命令的执行，可在命令执行过程中按Esc键；使用Esc键还可以取消当前的对话框。

AutoCAD2014从入门到精通讲义课件资料

删除与复制
• 删除命令(E) : 将图形删除,跟DEL键的功能一样 • 复制命令(CO) : 把图开复制多个
文字命令和表格命令
• 文字命令 – 多行文字(T) : 一次可以输入多行文字,结束后是一个文本 – 单行文字(DT) : 每一行都是独立的文本 • 注 : 先设置文字样式st,然后再书写文字(双击文本就可以编辑文字内容) • 表格命令 – 表格命令 : 可以创建表格明细 – 可以插入已有的Excel文件到CAD中
– 菜单文件－>输出—>*.eps格式，用PS软件保存为常用的JPG格式 – 虚拟打印：设置好图片的大小(像素)，直接虚拟打印保存为JPG格式
等轴测捕捉
• 等轴测捕捉是二维绘制方法，体现透视的视觉效果 – 将当前的捕捉类型改为－－等轴测捕捉 – 按F5改变捕捉的方向
三维实体命令
• 创建面板三维实体－－
第二节直线命令
• 一.直线 1. 直线(L) 2. 闭合,图形首尾封闭,创建封闭图形. 3. 确定:回车或空格注:CAD中使用某一个命令可以有二种方法 1 输入该命令的快捷键 2 在工具栏中点击该命令按钮注: 快捷键是提高作图速度的很有效的手段 • 二极轴追踪 1. 角度是以逆时针计算为正,顺时针为负 2. 增量角:以当前角度的倍数捕捉 3. 附加角:只能捕捉当前角度注:附加角只能新建10个角度.
第三节世界坐标系 (WCS)
1. 默认在绘图区域的坐标,三个轴向的交点被称作原点(0,0) 一. 坐标的分类 1. 直角坐标 2 .极坐标二. 直角坐标系 (1)绝对直角坐标: 其输入格式为 X,Y 注:逗号要用英文状态下的逗号三. 相对直角坐标 (1)相对直角坐标系其输入格式为 @X,Y 注:@的含义是将刚才所画的点堪称是坐标原点

2014年版CAD操作教程(全)

2014年版CAD操作教程(全)1. CAD软件概述CAD (ComputerAided Design) 是一种计算机辅助设计软件，广泛应用于建筑、机械、电子、土木工程等领域。

2014年版的CAD软件在功能和操作上进行了许多改进，更加易于使用和高效。

2. 安装和启动CAD软件启动: 安装完成后，双击桌面上的CAD图标，启动软件。

您也可以从开始菜单中选择CAD软件启动。

3. 熟悉CAD界面菜单栏: 包含文件、编辑、视图、插入、格式等菜单，用于执行各种操作。

工具栏: 包含常用的工具按钮，例如画线、画圆、移动、复制等。

绘图区: 用于绘制和编辑图形的区域。

命令行: 用于输入命令和查看命令提示的区域。

状态栏: 显示当前绘图状态，例如坐标、图层、捕捉模式等。

4. 基本绘图操作画线: 使用 "Line" 命令，在绘图区鼠标左键确定起点和终点，绘制直线。

画圆: 使用 "Circle" 命令，在绘图区鼠标左键确定圆心，然后输入半径或直径，绘制圆形。

画矩形: 使用 "Rectangle" 命令，在绘图区鼠标左键确定矩形的两个对角点，绘制矩形。

移动对象: 选择要移动的对象，然后使用 "Move" 命令，指定移动的起点和终点，移动对象。

复制对象: 选择要复制的对象，然后使用 "Copy" 命令，指定复制的起点和终点，复制对象。

5. 图层管理图层是CAD中用于组织和管理图形对象的重要工具。

您可以为不同的图形对象设置不同的图层，例如墙、门窗、家具等。

创建图层: 使用 "Layer" 命令，在 "Layer Properties Manager" 对话框中创建新的图层。

设置图层属性: 在 "Layer Properties Manager" 对话框中，您可以设置图层的名称、颜色、线型、线宽等属性。
