低压电力电气试验资料
低压电缆试验项目-概述说明以及解释

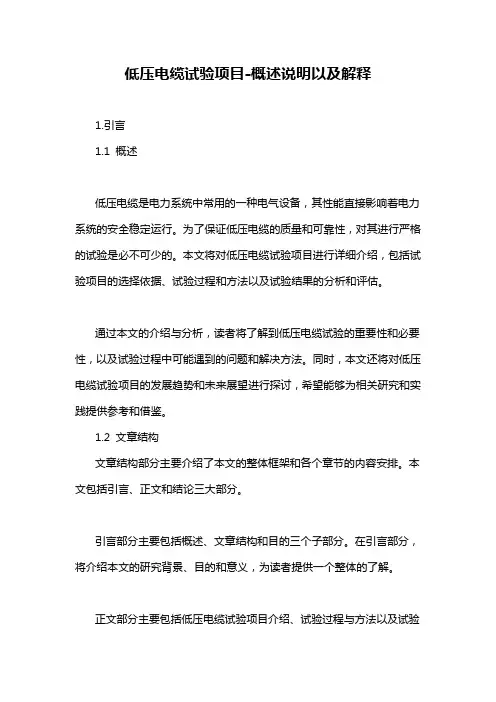

低压电缆试验项目-概述说明以及解释1.引言1.1 概述低压电缆是电力系统中常用的一种电气设备，其性能直接影响着电力系统的安全稳定运行。
为了保证低压电缆的质量和可靠性，对其进行严格的试验是必不可少的。
本文将对低压电缆试验项目进行详细介绍，包括试验项目的选择依据、试验过程和方法以及试验结果的分析和评估。
通过本文的介绍与分析，读者将了解到低压电缆试验的重要性和必要性，以及试验过程中可能遇到的问题和解决方法。
同时，本文还将对低压电缆试验项目的发展趋势和未来展望进行探讨，希望能够为相关研究和实践提供参考和借鉴。
1.2 文章结构文章结构部分主要介绍了本文的整体框架和各个章节的内容安排。
本文包括引言、正文和结论三大部分。
引言部分主要包括概述、文章结构和目的三个子部分。
在引言部分，将介绍本文的研究背景、目的和意义，为读者提供一个整体的了解。
正文部分主要包括低压电缆试验项目介绍、试验过程与方法以及试验结果分析三个子部分。
在正文部分，将详细介绍低压电缆试验项目的背景和重要性，试验的具体流程和方法，以及对试验结果进行深入分析和讨论。
结论部分主要包括总结与回顾、问题与展望以及结论三个子部分。
在结论部分，将对整个试验项目进行总结和回顾，提出未来可能存在的问题和发展方向，并对本文的研究成果进行总结和展望。
1.3 目的本文旨在探讨低压电缆试验项目的重要性和必要性，通过对试验项目的介绍、试验过程与方法、试验结果分析等方面进行全面的讨论和分析，旨在提高低压电缆试验工作的质量和效率，为相关领域的从业人员提供参考和借鉴。
同时，通过深入研究低压电缆试验项目的相关内容，可以帮助读者更全面地了解电缆试验的原理和方法，为相关领域的工程师和技术人员提供更好的工作指导和技术支持。
最终目的是为了促进低压电缆试验工作的规范化、标准化和良好发展，推动我国电力行业的进步和发展。
2.正文2.1 低压电缆试验项目介绍低压电缆试验项目是为了验证和检测低压电缆在正常运行条件下的性能和可靠性而进行的一项重要项目。
低压电工实操考试资料-PDF
低压电工作业实操考试资料目录一、考试要求 (3)二、科目1 安全用具使用 (4)三、科目2 安全技术操作 (17)四、科目3 作业现场安全隐患排除 (24)五、科目4 作业现场应急处置操作 (33)一、考试要求1、考试方式实际操作、仿真模拟操作、口述。
2、考试科目实操考试共四个科目：科目1：安全用具使用；科目2：安全技术操作；科目3：作业现场安全隐患排除；科目4：作业现场应急处置操作。
3、组卷方式实操试卷从四个科目中各抽考一题，每个考生共考核四题。
4、考试成绩实操考试总分为100分，80分以上为合格。
科目1、科目2、科目3、科目4的分值权重为20%、40%、20%、20%。
二、科目1 安全用具使用（一）常用电工仪表的使用（考试时间：10分钟）要求1、口述各种仪表的作用；2、根据给定任务选择仪表；3、对选择的仪表进行检查；4、正确使用仪表，正确读数，并对测量结果进行判断。
一、万用表MF500型万用表 MF47型万用表数字万用表所有仪表使用前必须先检查合格证、检验日期（有效期限）、仪表外观、指针、可使用性。
1、作用测量交流电压、直流电压、直流电流电阻等。
结构由磁电式表头、测量电路、转换开关组成。
2、测量选择合适的量程进行测量，当不能估计被测数值时，从最大量程开始测量。
测量前指针没有指到0时，必须进行机械调零。
指针式万用表测量直流电压时允许试测。
测量电压、电流时，当被测数值低于下一个小量程时，必须使用较小量程测量。
测量电阻时，测量前必须进行欧姆调零，指针必须置于1/3～2/3（5～50）之间，读数才准确。
测量结束后，万用表必须将转换开关调至交流电压最大量程或“OFF”位置；数字仪表必须关闭。
数字万用表测量电压时，如果出现负值，则表示万用表的表笔正负极接反。
3、注意事项1）测量电阻必须停电，有储能元件的线路，应进行充分放电。
2）测量时身体不能接触表笔的金属部分。
3）长时间没有使用，应取出表内的电池。
4、考核要求：测量设备的交、直流电压值、电阻值。
35KV配电变压器电气试验项目
35KV配电变压器电气试验项目1. 项目背景35KV配电变压器是电力系统中的重要设备，负责将高压电能转换成适用于城市和工业领域的低压电能。
为确保变压器的安全运行和稳定性，电气试验是必要的。
本文档旨在说明35KV配电变压器电气试验项目的内容和要求。
2. 试验内容2.1 绝缘电阻测试绝缘电阻测试是为了评估变压器绝缘系统的质量和可靠性。
使用适当的测试仪器，测量变压器绕组和导体之间的绝缘电阻，并记录测量结果。
2.2 介质损耗因数测试介质损耗因数测试是为了评估变压器油浸绝缘的性能，并判断变压器绝缘系统是否存在问题。
通过施加适当的电压和频率，测量变压器绕组的介质损耗因数，并记录相关数据。
2.3 低压边绕组电压试验低压边绕组电压试验是为了验证变压器的电气性能和耐受能力。
通过施加额定频率和电压，测试低压边绕组的绝缘强度和电气参数，并记录测试结果。
2.4 标称短路阻抗测试标称短路阻抗测试是为了评估变压器在短路状态下的电气性能。
通过施加适当的电压和负载，测量变压器的短路阻抗，并记录测试数据。
2.5 过载试验过载试验是为了验证变压器在额定负荷和超负荷情况下的稳定性和可靠性。
通过逐渐增加负载，观察变压器的温度升高和运行状态，并记录相关数据。
2.6 保护装置试验保护装置试验是为了验证变压器的保护系统是否正常工作。
通过模拟故障条件，测试保护装置的响应和检测能力，并记录测试结果。
3. 试验要求3.1 测量准确性所有试验应使用准确可靠的测试仪器进行，确保测量结果的准确性和可信度。
3.2 安全措施在进行试验时，必须遵循相关的安全操作规程，确保试验人员和设备的安全。
应采取适当的防护措施，如穿戴防护服、绝缘手套等。
3.3 数据记录和分析所有试验数据应准确记录，并进行合理的分析和解释。
试验结果应与标准或规范进行对比，判断变压器的工作状态和性能。
4. 结论35KV配电变压器电气试验项目涵盖了绝缘电阻测试、介质损耗因数测试、低压边绕组电压试验、标称短路阻抗测试、过载试验和保护装置试验。
电气试验培训课件
电气试验培训课件汇报人：日期:目录CATALOGUE•电气试验基础•高压电气试验•低压电气试验•电气安全与操作规程•典型案例分析与实践操作•总结与展望01CATALOGUE电气试验基础定义：电气试验是对电气设备及系统进行各种试验，以验证其性能、绝缘状况、安全运行等特性是否符合设计要求及标准规定的过程。
目的•确保电气设备及系统在正常和异常工况下均能安全、可靠地运行。
•及时发现并处理设备潜在缺陷，防止事故发生。
•为电气设备及系统的维护、检修提供科学依据。
电气试验的定义与目的电气试验的分类•预防性试验：为预防设备发生故障而进行的定期检查、试验。
按试验对象分类•特性试验：检验电气设备机械、电气性能的试验。
按试验性质分类•诊断性试验：针对设备出现的异常现象，为查明原因而进行的试验。
•绝缘试验：检验电气设备绝缘性能的试验。
010*********电气试验常用设备与工具高压试验设备•高压发生器：用于产生高压交流或直流电源。
•耐压测试仪：测试电气设备绝缘耐压能力。
绝缘电阻测量设备•绝缘电阻表：测量电气设备绝缘电阻值。
•接地电阻测试仪：测量设备接地电阻。
电气性能测试设备•继电保护测试仪：对继电保护装置进行性能检测。
•开关特性测试仪：测试开关设备的机械、电气性能。
电气试验常用设备与工具常用工具•绝缘垫、绝缘梯：提供绝缘工作环境。
•高压绝缘手套、绝缘靴：保障操作人员安全。
•电流、电压表：测量电流、电压值。
02CATALOGUE高压电气试验高压电气试验概述定义与目的01高压电气试验是对高压电气设备进行各种试验，以验证其性能、绝缘能力和安全性的过程。
目的是确保设备在正常运行时能达到预期的技术指标，并保障电力系统的安全稳定运行。
试验分类02高压电气试验一般分为绝缘试验和特性试验两大类。
这两类试验的目的和方法有所不同，但都是电力设备运行前必不可少的检测环节。
试验设备和场地03进行高压电气试验需要特定的试验设备和场地，通常包括高压发生器、测量仪表、保护设备等。
低压试验报告范文
低压试验报告范文一、实验目的本实验旨在对其中一设备（例如电源、电机、电缆等）进行低压试验，以验证其在额定电压以下的低压情况下是否正常工作。
二、实验器材1.低压发生器：用于提供不同电压的低压电源；2.测试仪器：如电压表、电流表、功率表等，用于测量设备在低压情况下的电压、电流和功率；3.安全保护装置：如绝缘测试仪、漏电保护器等，用于保护人员和设备安全。
三、实验步骤1.准备工作：(1)配置实验器材并进行检查，确保其正常工作；(2)验证实验安全保护装置的有效性。
2.连接设备：将待测试设备正确连接到低压发生器，注意连接正确的电极，并确保连接牢固可靠。
3.调整电压：(1)将低压发生器的输出电压调至低于待测试设备的额定电压；(2)确保低压发生器的输出电压稳定并保持一致。
4.记录测试数据：(1)使用电压表、电流表等测试仪器，记录设备在不同电压下的电流、电压和功率数据；(2)非常重要的是，测试过程中要对设备进行绝缘测试，确保设备在低压下绝缘良好，避免触电风险。
5.进行观察和分析：(1)观察设备在不同电压下的工作情况，包括设备启动、运行稳定性等；(2)分析测试数据，验证设备在低压下的工作性能，是否满足相关标准和要求。
6.结果及结论：根据测试数据和观察结果，得出结论：设备在低压下是否正常工作，是否符合安全要求。
四、实验注意事项1.实验者需熟悉待测试设备的使用说明书和安全操作规程；2.实验现场需保持整洁，确保无杂物触碰设备或测试仪器；3.实验者应佩戴防护用具，确保人身安全；5.实验完毕后，及时关闭电源，拆除连接，并将实验器材归位整理。
五、实验结果与分析根据实验记录数据和观察结果，可以得出设备在低压下的工作情况。
如果设备在低压下能够正常启动、运行稳定，并且其电流、电压和功率符合相关标准和要求，那么可以判断设备在低压情况下正常工作。
然而，如果设备在低压下出现异常情况（如启动困难、运行不稳定、电流过大等），或者其电流、电压和功率超出标准范围，则说明设备在低压情况下存在问题，需要进一步检修或更换。
(完整版)电气试验工复习资料.
一、单选题1、 交流耐压试验前后均应测量被试品的（）。
A 、泄漏电流B 、t 述C 、绝缘电阻D 、直流电阻2、 变压器工频耐压试验可以考核（）。
A 、线圈匝间绝缘损伤B 、高压线圈与低压线圈及引线间的绝缘薄弱点C 、高压线圈与高压分接接线之间的绝缘薄弱点D 、线圈层间绝缘损伤3、 变压器相间的绝缘、绕组之间的绝缘、高压套管对外壳的绝缘是（ ）。
A 、纵绝缘B 、外绝缘C 、主绝缘D 、内绝缘4、 测量介质t 述和测量绝缘电阻一样，试品的表面泄漏对测量结果有一定影响，并且 ）OA 、试品电容量较大，影响较小B 、试品电容量较大，影响较大C 、试品电容量较小，影响较小D 、与试品电容量无关5、绝缘良好的电气设备，其 t 妙值随电压的升高而（）。
A 、破坏性B 、非破坏性C 、绝缘试验D 、特性试验14、测量绝缘体的泄漏电流时，微安表可以接在高压侧，也可以接在低压侧，若试品的电气试验工A 、有明显的增加显的降低B 、有明显的降低C 、没有明显的增加D 、没有明6、 7、在电场中，造成碰撞游离的主要因素是（A 、光子B 、正离子C 、电子 交接试验绝缘电阻测量，应使用（A 、15s）o D 、负离子 的绝缘电阻值。
8、 9、 B 、30sC 、60sD 、 45s使用摇表测量电气设备的绝缘电阻应采用（ A 、护套线 B 、屏蔽线 C 、软导 摇测低压电缆及二次电缆的绝缘电阻应使用（ A 、 2500VB 、 1000V）o D 、通心导线 ）摇C 、 500V1（）、电气试验用仪表的准确度级要求在（A 、（）.2 级B 、1.（）级11、万用表不用时应把旋钮放在（C 、0.5 级）oC 、电阻档D 、5000V以上。
D 、3.（）D 、电流档12、几个试品并联在一起进行泄漏电流测量时，若测得泄漏电流I,对流过每一试品的泄漏电流都（）1。
A 、大于B 、等于C 、小于D 、不一定13、在对电气设备进行预防性试验时首先应进行（）试验。
400V低压开关柜电气试验作业指导书
400V低压开关柜电气试验作业指导书编制:审核:批准：2019年10月15日发布2019年10月15日实施1.目的为保证低压开关柜试验的安全和试验质量，特制定本规定。
2.范围本规范仅适用于公司所生产的GGD、GCK、GCS、MNS等开关柜试验工作。
3.职责3.1试验人员负责试验全过程的安全防护；3.2试验人员负责试验的准备和实施；3.3试验人员负责试验的结果的记录、试验数据的处理；3.4试验人员负责试验设备的使用和管理。
4.工作装备4.1试验必备设备5.工作内容5.1准备工作5柜间连线柜间连线甩线接线完毕6电源线铜排的二次电源线压接齐全、正确5.1.2查看预览图纸准备试验记录5.1.2.1看技术说明是否对该项目有特殊要求。
5.1.2.2看一次系统图了解整个箱变的布置和在电力系统中的位置。
5.1.2.3看二次电源系统熟悉二次系统的电源走向，知道在哪送电，如何送。
5.1.2.4看整个图纸的二次原理图，根据原理图做出相对应的试验记录。
试验2、每一相和连接到裸露导电部件地上所有其他相之间2500v无击穿闪络现象3、带电部件和用金属箔裹缠的绝缘手柄之间3750V无击穿闪络现象未拆，隔离未分，保险未分（在耐压进行时看仪表门上的指示灯是否亮来判断保险是否断开，然后填写试验记录。
回路电阻的测试1、把断路器合上，抽屉摇到工作位置，把回路电阻测试仪的红黑色夹子分别夹在断路器的上下口后，启动回路电阻测试仪R<100µΩ为合格。
2、测电阻时，把一个夹子夹在被测锁上另一个夹子夹在接地排上，启动回路电阻测试仪，电阻R<100µΩ为合格测电阻时回路电阻回路电阻测试仪无报警现象，电阻R<100µΩ为合格1、测电阻是一次回路抽屉接插件的接触后的回路电阻，还有凡是操作人能接触到的地方是否接地可靠。
2、抽屉柜测电阻发生报警的，有可能是抽屉未在工作位置、合位，或者是未连一次线、抽屉未与一次铜排接触上。
低压电气动力设备试验和试运行施工工艺工法(后附照片)
低压电气动力设备试验和试运行施工工艺工法1 前言1.1工艺工法概况通过对设备的试运行工作，发现设备是否符合设计要求及设备是否能够正常的运行。
1.2工艺原理先进行电气动力设备的绝缘测试，然后再进行电气电力设备的空载试运行。
2 工艺工法特点设备试运行的要求试验人员要根据试验要求的过程，逐步去进行操作，往往不按照工艺要求施工是发生事故的最主要的一个环节。
3 适用范围本工艺工法适用于一般工业与民用建筑内低压电动机、电动执行机构和控制设备的试验和试运行。
4 主要引用标准《建筑工程施工质量验收统一标准》(GB50300)《建筑电气工程施工质量验收标准》(GB50303)5 施工方法低压电动机、电动执行机构和控制设备的试验和试运行大体可分为以下几个步骤：施工准备、线路检测、设备调试、系统调试、试运行等。
6 工艺流程及操作要点6.1施工工艺流程6.1.1低压电气动力设备试验和运行施工工艺流程见图1。
6.2操作要点6.2.1外观检查1 设备及柜体外观检查应无损伤、变形、油漆无损坏。
导线连接可靠，电机手盘无异响。
2 设备（盘柜）的型号、规格、参数符合设计要求或产品说明书要求，产品合格证、附件、备件及安装使用说明书应齐全。
3 检查电气接地装置，应符合设计图纸、规范及设计规定。
6.2.2线路检测设备（盘柜）的配线应符合设计图纸、规范及设计要求，严格按照原理图进行接线，柜内导线压接端正牢固，线端编号清晰正确。
6.2.3设备调试1 柜盘主电路接线、相位、相色、应符合施工图要求及技术文件资料的要求：绝缘电阻测试和耐压试验应符合现行国家施工验收规范要求。
2 盘柜内主电路的开关、断路器、互感器、电力电容器，其型号、规格、参数应符合设计要求；单体试验应符合现行国家施工验收规范要求。
3 低压（1kV及以下）动力配电装置的绝缘电阻和耐压试验，应符合以下规定：1)绝缘电阻值不应小于0.5MΩ。
2)交流耐压试验电压为1000V，试验持续时间为1min当回路绝缘电阻在10M Ω以上时可用2500V兆欧表代替，试验持续时间为1min。
电气试验工复习资料.
电气试验工一、单选题1、交流耐压试验前后均应测量被试品的（）。
A、泄漏电流B、tgδC、绝缘电阻D、直流电阻2、变压器工频耐压试验可以考核（）。
A、线圈匝间绝缘损伤B、高压线圈与低压线圈及引线间的绝缘薄弱点C、高压线圈与高压分接接线之间的绝缘薄弱点D、线圈层间绝缘损伤3、变压器相间的绝缘、绕组之间的绝缘、高压套管对外壳的绝缘是（）。
A、纵绝缘B、外绝缘C、主绝缘D、内绝缘4、测量介质tgδ和测量绝缘电阻一样，试品的表面泄漏对测量结果有一定影响，并且（）。
A、试品电容量较大，影响较小B、试品电容量较大，影响较大C、试品电容量较小，影响较小D、与试品电容量无关5、绝缘良好的电气设备，其tgδ值随电压的升高而（）。
A、有明显的增加B、有明显的降低C、没有明显的增加D、没有明显的降低6、在电场中，造成碰撞游离的主要因素是（）。
A、光子B、正离子C、电子D、负离子7、交接试验绝缘电阻测量，应使用（）的绝缘电阻值。
A、15sB、30sC、60sD、45s8、使用摇表测量电气设备的绝缘电阻应采用（）。
A、护套线B、屏蔽线C、软导D、通心导线9、摇测低压电缆及二次电缆的绝缘电阻应使用（）摇表。
A、2500VB、1000VC、500VD、5000V10、电气试验用仪表的准确度级要求在（）以上。
A、0.2级B、1.0级C、0.5级D、3.0级11、万用表不用时应把旋钮放在（）。
A、交流档B、直流档C、电阻档D、电流档12、几个试品并联在一起进行泄漏电流测量时，若测得泄漏电流I，对流过每一试品的泄漏电流都（）I。
A、大于B、等于C、小于D、不一定13、在对电气设备进行预防性试验时首先应进行（）试验。
A、破坏性B、非破坏性C、绝缘试验D、特性试验14、测量绝缘体的泄漏电流时，微安表可以接在高压侧，也可以接在低压侧，若试品的接地端能与地分开，应选择（）接线好。
A、微安表接在被试品的接地端B、微安表接在被试品的高压端C、微安表接在试验变压器的接地端D、微安表接在试验变压器的高压尾端15、两只额定电压为220V的照明灯泡，（）灯丝粗。
电气试验记录簿范文
电气试验记录簿范文试验日期：________试验地点：________试验人员：_______试验目的：本次试验旨在测试电气设备的可靠性和性能，确保其安全运行。
试验设备及参数：1.设备名称：________设备型号：________额定电压：________额定电流：________试验电流：________试验电压：________2.设备名称：________设备型号：________额定电压：________额定电流：________试验电流：________试验电压：________试验方法：1.首先，对试验设备进行外观检查，确保设备整体无损伤、松动等现象。
2.检查设备的接线是否牢固，电缆是否有磨损、老化等情况。
3.准备试验设备所需的电能及测试仪器。
4.将试验设备的额定电流和额定电压设置为试验电流和试验电压。
5.开始试验，记录试验设备的电流、电压等参数。
6.按照试验要求，对设备进行额外测试，如过载测试、温升测试等。
7.试验结束后，关闭设备，并进行数据记录和分析。
试验结果：1.试验设备1的电流和电压参数如下所示：-试验时间：________电流：________电压：________2.试验设备2的电流和电压参数如下所示：-试验时间：________电流：________电压：________数据分析：根据试验结果1.试验设备1在试验过程中电流和电压均保持稳定，符合额定参数要求。
2.试验设备2在试验过程中出现电流波动现象，需对设备进行进一步检查和修理。
3.试验期间没有发现设备过热、漏电、电弧等安全问题。
问题和建议：根据试验过程中的观察和记录，我们提出以下问题和建议：1.试验设备2出现电流波动现象，建议对设备的电线连接和电缆进行检查，以确定是否存在接触不良或损坏的问题。
2.建议在设备试验前，对其进行更加详细的检查和保养，以确保设备的正常运行。
经过本次试验，我们对电气设备的性能和可靠性有了更深入的了解，并发现了一些问题，将对设备的后续维护和优化提供有价值的参考。
道路车辆 低压电气系统性能要求及试验方法-最新国标
道路车辆低压电气系统性能要求及试验方法1 范围本文件规定了道路车辆12V/24V低压电气系统性能的技术要求及试验方法。
本文件适用于M和N类车辆，其他类型车辆可参照本文件执行。
本文件不适用于电动汽车高压电气系统部分。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 5008.1 起动用铅酸蓄电池第1部分: 技术条件和试验方法GB/T 12535—2021 汽车起动性能试验方法GB/T 21437.2—2021 道路车辆电气/电子部件对传导和耦合引起的电骚扰试验方法第2部分：沿电源线的电瞬态传导发射和抗扰性GB/T 25085.1—XXXX 道路车辆汽车电缆第1部分：术语和设计指南GB/T 28046.1 道路车辆电气及电子设备的环境条件和试验第1部分：一般规定GB/T 28046.2—2019 道路车辆电气及电子设备的环境条件和试验第2部分：电气负荷GB/T 31465（所有部分）道路车辆熔断器GB/T 38146（所有部分）中国汽车行驶工况3 术语和定义GB/T 28046.1界定的术语和定义适用于本文件。
4 缩略语下列缩略语和符号适用于本文件。
DC/DC：直流/直流变换器（DC/DC Converter）EPS：电子助力转向（Electronic Power Steering）PEPS：无钥匙进入及启动系统（Passive Entry Passive Start）RH：相对湿度（Relative Humidity）SOC：荷电状态（State of Charge）T-BOX：车载终端（Telematics BOX）5 技术要求静态电流获取车辆及各控制器的静态电流大小，检查是否存在非设计的静态电流，评估车辆是否满足运输时间要求和长时间放置后的启动要求。
低压电气系统试验（五篇模版）
低压电气系统试验（五篇模版）第一篇：低压电气系统试验第一次实验校110KV变电站参观高压侧为110KV电压，低压侧为10KV电压。
变电站采用屋内式设计，所有的电气设备均在屋内设计工作。
屋内配电装置的特点：(1)维修、操作和巡视都在户外进行，不受气候条件的影响。
(2)电气设备不易受外界污秽空气环境的影响，维护工作量小。
(3)电气设备之间的距离小，通风散热条件差，且不便于扩建。
(4)房屋建筑投资大，但可采用价格较低的屋内型设备，能减设备的投资。
该变电站，所采用的是1台主变压器，1台备用变压器，变压器绕组组别为YY连接，一侧中性点经消弧线圈直接接地，另一侧中性点接小电阻接地。
另外，该变电站低压侧还装设有限流串联电抗器，以防止发生断路故障时，产生的短路电流过大，对系统安全造成威胁。
同时，还装设有并联电容器，当负荷端需求突然增大时，可对系统无功容量进行补偿，保持系统稳定运行，不至于崩溃。
在保证配电网的稳定运行上使用了双母线结构，当一处所在线路出现故障或10KV1段母线需要进行检修时，线路两侧断路器跳闸退出运行，此时将开关K1合上，此处负载便可由10KV2段母线供电，这样便将停电概率降到最小，既增强了输电的可靠性，将生产教学科研的损失降到最小。
第二次实验 SPD冲击实验雷电流模拟装置是由整流电路和充电电路组成的。
充电电路由一对半球形的钨铜电极、可调电阻和设置在一对半球形的钨铜电极外一周的高性能的大电容器。
通过对设置在一对半球形的钨铜电极外一周的高性能的大电容器充放电来实现对雷电流的模拟。
使用此电流对SPD进行冲击以检验SPD的效果。
第三次实验压敏电阻片检测试验这次实验课观察了两个实验，分别是测压敏片的残压与电流和测压敏片的耐受温度。
如果漏流在20微安以内，残压要比压敏电压小20%，说明压敏片没有老化。
第一个实验用到的实验器材是LPL-II型SPD测试设备，示波器，MYL5E34S621B压敏片。
实验过程是将试验器材正确连接，调节触发电压，缓慢升高电压，然后触发，示波器上会出现电压和电流的波形。
低压电气设备的高电压试验技术第一部分：定义和试验要求
lCS27.100F 24中华人民共和国国家标准GB/T17627.1----1998eqv IEC 1180-1:1992低压电气设备的高电压试验技术第一部分：定义和试验要求High- voltage test techniques forlow-voltage equipmentPart1:Definitions,test and procedure requirements1998-12-14发布1999-12-01实施国家质量技术监督局发布目次前言IEC前言1 范围2 引用标准3 定义4 对试验程序和试品的一般要求5 大气条件6 直流电压试验7 交流电压试验8 冲击电压试验9 冲击电流试验10 合成试验附录A(提示的附录) 合成试验的布置附录B(提示的附录) 试验报告中应给出的资料前言本标准是根据电力工业部1992年电力行业标准计划项目的安排,由全国高电压试验技术分标委会负责制定。
本标准是根据国际电工委员会第42技术委员会制定的标准IEC 1l80-l：1992《低压电气设备的高电压试验技术第一部分：定义和试验要求》制定的。
在技术内容上与国际标准IEC l180-l等效，编写规则上与之相同。
根据GB/Tl.l的规定,保留了该国际标准的前言(IEC前言)，同时增加了《前言》。
为了使国际标准转化为本国家标准时,符合GB/Tl.1标准格式的规定，章节及条号上与国际标准稍有改变。
本标准的附录A和附录B是提示的附录。
本标准由电力工业部提出。
本标准由全国高电压试验技术及绝缘配合标准化技术委员会归口。
本标准起草单位：电力部武汉高压研究所。
本标准主要起草人：朱同春、蔡爱姣、钟连宏。
IEC前言l)IEC在技术问题上的正式决定或协议，是由代表了对此特别关切的所有国家委员会的技术委员会准备的。
它们尽量表达国际间在所涉及问题上的一致意见。
2)这些决定或协议，采用推荐标准的形式以便国际上使用，并在此意义上为各国委员会所接受。
电气设备的试验项目
电气设备试验项目一、电力电缆线路测量绝缘电阻；直流耐压试验及泄漏电流测量；交流耐压试验；测量金属屏蔽层电阻和导体电阻比；检查电缆线路两端的相位；充油电缆的绝缘油试验；交叉互联系统试验;二、同步发电机测量定子绕组的绝缘电阻和吸收比或极化指数；测量定子绕组的直流电阻；定子绕组直流耐压试验和泄漏电流测量；定子绕组交流耐压试验；测量转子绕组的绝缘电阻；测量转子绕组的直流电阻；转子绕组交流耐压试验；测量发电机或励磁机的励磁回路连同所连接设备的绝缘电阻；发电机或励磁机的励磁回路连同所连接设备的交流耐压试验；埋入式测温计的检查；测量灭磁电阻器、自同步电阻器的直流电阻；、测量转子绕组的交流阻抗和功率损耗；测录三相短路特性曲线；测录空载特性曲线；测量发电机定子开路时的灭磁时间常数和转子过电压倍数；测量发电机自动灭磁装置分闸后的定子残压；测量相序；测量轴电压；定子绕组端部固有振动频率测试及模态分析；定子绕组端部现包绝缘施加直流电压测量;三、交流电动机1 测量绕组的绝缘电阻和吸收比；2 测量绕组的直流电阻；3 定子绕组的直流耐压试验和泄漏电流测量；4 定子绕组的交流耐压试验；5 绕线式电动机转子绕组的交流耐压试验；6 同步电动机转子绕组的交流耐压试验；7 测量可变电阻器、起动电阻器、灭磁电阻器的绝缘电阻；8 测量可变电阻器、起动电阻器、灭磁电阻器的直流电阻；9 测量电动机轴承的绝缘电阻；10 检查定子绕组极性及其连接的正确性；11 电动机空载转动检查和空载电流测量;四、电力变压器1 SF6 气体试验；2 测量绕组连同套管的直流电阻；3 检查所有分接头的电压比；4 检查变压器的三相接线组别和单相变压器引出线的极性；5 测量与铁心绝缘的各紧固件连接片可拆开者及铁心有外引接地线的绝缘电阻；6 非纯瓷套管的试验；7 有载调压切换装置的检查和试验；8 测量绕组连同套管的绝缘电阻、吸收比或极化指数；9 测量绕组连同套管的介质损耗角正切值tan δ ；10 测量绕组连同套管的直流泄漏电流；11 变压器绕组变形试验；12 绕组连同套管的交流耐压试验；13 绕组连同套管的长时感应电压试验带局部放电试验；14 额定电压下的冲击合闸试验；15 检查相位；16 测量噪音;五、真空断路器1 测量绝缘电阻；2 测量每相导电回路的电阻；3 交流耐压试验；4 测量断路器主触头的分、合闸时间,测量分、合闸的同期性；5 测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻；6 断路器操动机构的试验六、隔离开关、负荷开关及高压熔断器1 测量绝缘电阻；2 测量高压限流熔丝管熔丝的直流电阻；3 测量负荷开关导电回路的电阻；4 交流耐压试验；5 检查操动机构线圈的最低动作电压；6 操动机构的试验;七、避雷器1 测量金属氧化物避雷器及基座绝缘电阻；2 测量金属氧化物避雷器的工频参考电压和持续电流；3测量金属氧化物避雷器直流参考电压和0 .75 倍直流参考电压下的泄漏电流；4 检查放电记数器动作情况及监视电流表指示；5 工频放电电压试验;八、1kV 及以下电压等级配电装置和馈电线路1、测量绝缘电阻2、交流耐压试验,九、接地装置1 接地网电气完整性测试；2 接地阻抗十、低压电器1 、测量低压电器连同所连接电缆及二次回路的绝缘电阻；2、低压电器连同所连接电缆及二次回路的交流耐压试验十一、互感器1 测量绕组的绝缘电阻；2 测量35kV 及以上电压等级互感器的介质损耗角正切值tan δ ；3 局部放电试验；4 交流耐压试验；5 绝缘介质性能试验；6 测量绕组的直流电阻；7 检查接线组别和极性；。
低压电力电气试验
低压电力电气试验————————————————————————————————作者：————————————————————————————————日期：低压电气动力设备试验和试运行本章适用于建筑电气工程的低压电气动力设备试验和试运行.一、设备及材料要求1设备、仪器仪表、材料进场检验结论应有记录，确认符合规范（GB50303-2002）规定，才能在施工中应用。
2依法定程序批准进入市场的新设备、仪器仪表、材料验收，除符合规范（GB50303-2002）规定外，尚应提供安装、使用、维修和试验要求等技术文件。
3进口电气设备、仪器仪表和材料进场验收，除符合规范(GB50303-2002 )规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。
4电气设备上计量仪表和与电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。
5因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合规范（GB50303-2002）和相关技术标准规定，才能在施工中应用。
二、主要机具低压电气设备交接试验常用主要仪器设备见下表.低压电气设备交接试验常用主要仪器设备表续表序号名称型号级类用途备注19 直流电流表C31-A 0.5 用于一般直流电流测量20 电磁式毫安表T2-mAT19-mA 0.5用于一般直流电流测量一般测量及校验继电器用序号名称型号级类用途备注21交直流电子稳压电源613A交直流稳压电源22接地电阻测定仪ZC8ZC29测量各种接地装置的接地电阻用23 兆欧表ZC7ZC11 测量电气设备的绝缘电阻规格：500v,0～500MΩ1000V,0～500MΩ2500V,0～10000MΩ24 滑杆式变阻器RXH 调节电压和电流25 秒表测量时间（秒）26 电秒表407型测量导体直流电阻和电缆故障点27 线路试验器QF43型测量导体直流电阻和电缆故障点28 自耦调压器TDGCTSGC调节电压用有单相、三相29 万用表JSWMF9 测量交、直流电压，直流电流和电阻30 转速表测量电机或其他设备的转速31 半导体点温计测量一个很小面积的温度，特别适宜测量触头、触点等部位的温度32红外线遥测温度仪630A 及以上导线或母线连接处的温度测量33低压验电笔低压验电用三、作业条件1门窗安装完毕。
电气分部报验资料及材料
电气分部报验附件：电气分部工程质量验收记录电气观感质量验收记录室外电气子分部：分项1、架空线路及杆上电气设备安装，附件：分项工程质量验收记录2、变压器、箱式变电所安装，3、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，附件：分项工程质量验收记录4、电线、电缆导管和线槽敷设，附件：分项工程质量验收记录5、电线、电缆穿管和线槽敷设，附件：分项工程质量验收记录6、电缆头制作、导线连接和线路电气试验，附件：分项工程质量验收记录7、建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，附件：分项工程质量验收记录8、建筑照明通电试运行，附件：分项工程质量验收记录9、接地装置安装，附件：分项工程质量验收记录检验批报验1、架空线路及杆上电气设备安装报验附件：检验批质量验收记录2、变压器、箱式变电所安装，附件：检验批质量验收记录设备调试记录3、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，附件：检验批质量验收记录绝缘电阻测试记录4、电线、电缆导管和线槽敷设，附件：检验批质量验收记录隐蔽工程检查验收记录5、电线、电缆穿管和线槽敷设，附件：检验批质量验收记录6、电缆头制作、导线连接和线路电气试验，附件：检验批质量验收记录7、建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，附件：检验批质量验收记录8、建筑照明通电试运行，附件：检验批质量验收记录9、接地装置安装附件：检验批质量验收记录隐蔽工程检查验收记录接地装置施工检查记录接地电阻测试记录材料及设备合格证1、镀锌钢管质量证明文件，进场验收记录2、镀锌扁钢、角钢质量证明书，进场验收记录3、PVC阻燃检验报告合格证，进场验收记录4、电线、电缆检验报告合格证，进场验收记录5、配电箱检验报告合格证，进场验收记录材料检验见证记录1、电线、电缆见证记录2、电线、电缆检验报告变配电室子分部:分项1、变压器、箱式变电所安装，附件：分项工程质量验收记录2、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，附件：分项工程质量验收记录3、裸母线、封闭母线、插接式母线安装，附件：分项工程质量验收记录4、电缆沟内和电缆竖井内电缆敷设，附件：分项工程质量验收记录5、电缆头制作、导线连接和线路电气试验，附件：分项工程质量验收记录6、接地装置安装，附件：分项工程质量验收记录7、避雷引下线和变配电室接地干线敷设附件：分项工程质量验收记录检验批报验1、变压器、箱式变电所安装，附件：检验批质量验收记录设备调试记录2、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，附件：检验批质量验收记录绝缘电阻测试记录3、裸母线、封闭母线、插接式母线安装，附件：检验批质量验收记录4、电缆沟内和电缆竖井内电缆敷设，附件：检验批质量验收记录5、电缆头制作、导线连接和线路电气试验，附件：检验批质量验收记录6、接地装置安装，附件：检验批质量验收记录隐蔽工程检查验收记录接地装置施工检查记录接地电阻测试记录7、避雷引下线和变配电室接地干线敷设附件：检验批质量验收记录隐蔽工程检查验收记录材料及设备合格证1、镀锌钢管质量证明文件，进场验收记录2、镀锌扁钢、角钢质量证明书，进场验收记录3、PVC阻燃检验报告合格证，进场验收记录4、电线、电缆检验报告合格证，进场验收记录5、配电箱检验报告合格证，进场验收记录6、裸母线、封闭母线、插接式母线检验报告合格证、进场验收记录7、变压器质量证明文件、使用说明书材料检验见证记录8、电线、电缆见证记录9、电线、电缆检验报告供电干线子分部:分项1、裸母线、封闭母线、插接式母线安装，附件：分项工程质量验收记录2、桥架安装和桥架内电缆敷设，附件：分项工程质量验收记录3、电缆沟内和电缆竖井电缆敷设，附件：分项工程质量验收记录4、电线、电缆导管和线槽敷设，附件：分项工程质量验收记录5、电线、电缆穿管和线槽敷线，附件：分项工程质量验收记录6、电缆头制作、导线连接和线路电气试验附件：分项工程质量验收记录检验批报验1、裸母线、封闭母线、插接式母线安装，附件：检验批质量验收记录2、桥架安装和桥架内电缆敷设，附件：检验批质量验收记录3、电缆沟内和电缆竖井电缆敷设，附件：检验批质量验收记录4、电线、电缆导管和线槽敷设，附件：检验批质量验收记录隐蔽工程检查验收记录5、电线、电缆穿管和线槽敷线，附件：检验批质量验收记录6、电缆头制作、导线连接和线路电气试验附件：检验批质量验收记录材料及设备合格证1、镀锌钢管质量证明文件，进场验收记录2、PVC阻燃检验报告合格证，进场验收记录3、电线、电缆检验报告合格证，进场验收记录4、裸母线、封闭母线、插接式母线检验报告合格证，进场验收记录5、桥架检验报告合格证、进场验收记录材料检验见证记录1、电线、电缆见证记录2、电线、电缆检验报告电气动力子分部:分项1、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及安装，附件：分项工程质量验收记录2、低压电动机、电加热器及电动执行机构检查、接线，附件：分项工程质量验收记录3、低压电气动力设备检测、试验和空载试运行，附件：分项工程质量验收记录4、桥架安装和桥架内电缆敷设，附件：分项工程质量验收记录5、电线、电缆导管和线槽敷设，附件：分项工程质量验收记录6、电线、电缆穿管和线槽敷线，附件：分项工程质量验收记录7、电缆头制作、导线连接和线路电气试验，附件：分项工程质量验收记录7、插座、开关、风扇安装附件：分项工程质量验收记录检验批报验1、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及安装，附件：检验批质量验收记录绝缘电阻测试记录2、低压电动机、电加热器及电动执行机构检查、接线，附件：检验批质量验收记录3、低压电气动力设备检测、试验和空载试运行，附件：检验批质量验收记录设备调试记录4、桥架安装和桥架内电缆敷设，附件：检验批质量验收记录5、电线、电缆导管和线槽敷设，附件：检验批质量验收记录隐蔽工程检查验收记录6、电线、电缆穿管和线槽敷线，附件：检验批质量验收记录7、电缆头制作、导线连接和线路电气试验，附件：检验批质量验收记录8、插座、开关、风扇安装附件：检验批质量验收记录材料及设备合格证1、镀锌钢管质量证明文件，进场验收记录2、镀锌扁钢、角钢质量证明书，进场验收记录3、PVC阻燃检验报告合格证，进场验收记录4、电线、电缆检验报告合格证，进场验收记录5、配电箱检验报告合格证，进场验收记录6、桥架检验报告合格证、进场验收记录7、设备质量证明文件、使用说明书材料检验见证记录1、电线、电缆见证记录2、电线、电缆检验报告3、开关、插座见证记录4、开关、插座检验报告电气照明安装子分部:分项1、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，附件：分项工程质量验收记录2、电线、电缆导管和线槽敷设，附件：分项工程质量验收记录3、电线、电缆穿管和线槽敷线，附件：分项工程质量验收记录4、电缆头制作、导线连接和线路电气试验，附件：分项工程质量验收记录5、普通灯具安装，附件：分项工程质量验收记录6、专用灯具安装，附件：分项工程质量验收记录7、插座、开关、风扇安装，附件：分项工程质量验收记录8、建筑照明通电试运行附件：分项工程质量验收记录检验批报验1、成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，附件：检验批质量验收记录漏电开关模拟试验记录绝缘电阻测试记录2、电线、电缆导管和线槽敷设，附件：检验批质量验收记录隐蔽工程质量验收记录3、电线、电缆穿管和线槽敷线，附件：检验批质量验收记录4、电缆头制作、导线连接和线路电气试验，附件：检验批质量验收记录5、普通灯具安装，附件：检验批质量验收记录大型照明灯具承载试验记录*大型灯具牢固性试验记录6、专用灯具安装，附件：检验批质量验收记录7、插座、开关、风扇安装，附件：检验批质量验收记录线路、插座、开关接地检验记录8、建筑照明通电试运行附件：检验批质量验收记录建筑物照明通电试运行记录照明全负荷试验记录电气器具通电安全检查记录。
低压配电柜试验项目
低压配电柜试验项目
低压配电柜试验项目是电力工程中的重要环节，用于测试低压配电柜的安全性
能和功能可靠性。
在这个试验项目中，我们需要进行以下几项测试和评估：
1. 可靠性测试：低压配电柜应经受得住长时间运行的考验，因此需要进行可靠
性测试。
这包括负载持续运行测试和短时过载测试。
通过这些测试，我们可以评估配电柜在正常和异常工况下的运行情况。
2. 功能测试：配电柜的功能是确保电力系统的正常运行，因此需要进行相应的
功能测试。
这包括开关控制功能、过载保护功能、短路保护功能等。
测试过程中，我们会模拟各种场景下的工作状态，以验证配电柜的功能是否正常。
3. 安全性能评估：在配电柜试验项目中，安全性是至关重要的。
我们需要评估
配电柜的绝缘性能、防护等级、接地和漏电保护等安全性能指标。
这些测试旨在确保配电柜在正常运行和突发故障情况下，能够保障人员和设备的安全。
4. 电气性能测试：电气性能测试主要是针对电气参数进行检测，如电压、电流、频率等。
通过这些测试，我们可以判断配电柜的电气性能是否符合设计要求，以保证其在电力系统中的稳定运行。
5. 温度升高试验：低压配电柜在长时间运行时，会产生一定的发热。
温度升高
试验可以模拟常规工作和极端工况下的温升情况。
通过检测和评估配电柜在高温环境下的运行情况，可以判断其散热性能和温度控制能力。
低压配电柜试验项目的目的是确保配电柜在实际使用中能够安全可靠地运行。
通过以上测试和评估，我们可以对低压配电柜的性能进行全面的检查和验证，以确保其达到设计要求，并为电力系统提供稳定可靠的电力供应。
低压装置电气调整试验记录
低压装置电气调整试验记录低压装置是电力系统中最基本的电气装置之一，它主要用于保护电力设备和供电系统，并确保安全和稳定的电气运行。
然而，由于低压装置是一些非常作业环境中的重要设备，因此在使用前需要进行电气调整试验，以确保低压装置的正常运行和可靠性。
本文将详细介绍低压装置电气调整试验记录。
一、记录时间和地点首先，在低压装置电气调整试验记录中，需要记录试验进行的时间和地点。
这是非常重要的，因为它可以帮助我们追溯和分析低压装置试验过程中的一些问题和疏漏。
二、试验人员和设备清单其次，在低压装置电气调整试验记录中，还需要列出试验人员和试验设备的清单。
记录试验人员的名称和工作岗位非常重要，因为这可以帮助我们判断试验人员的专业程度和责任，以及在后续的问题排查过程中，可以方便我们找到相关人员并进行沟通。
此外，试验设备清单也非常重要，试验设备可以包括测试仪器、测量工具和电缆连接器等。
记录试验设备的种类和型号，以及在试验过程中使用的位置和数量，可以帮助我们更好地评估试验的准确性和可靠性。
三、试验目的和方法在低压装置电气调整试验记录中，还需要详细描述试验的目的和方法。
试验目的是为什么要进行这个试验？试验方法是如何进行这个试验？这些问题都需要在记录中详细解答。
试验目的可以包括低压装置的电气性能调整、保护参数测试或针对某个问题的特定校准等。
而试验方法则通常会涉及到具体的测试步骤和测试参数，这是非常重要的，因为试验方法的正确性直接关系到试验结果的准确性和可靠性。
四、试验结果和评价试验过程中，需要在低压装置电气调整试验记录中详细记录各项测试结果和评价。
这包括实验数据的读数和计算结果，以及试验结果的评价和判定。
试验结果和评价可以包括低压装置是否正常运行、保护参数是否符合标准要求等，这些都是试验结果和评价的重要指标。
五、试验结论最后，在低压装置电气调整试验记录中需要准确记录试验结论，尤其是对低压装置的性能和可靠性的评估结论。
试验结论包括对低压装置的电气性能、保护功能和运行可靠性的评估，以及对低压装置之后需要采取哪些措施的建议。
低压接地线 试验标准
低压接地线试验标准低压接地线是电力系统中非常重要的一部分，它承担着将系统中的接地电流引入地下的重要任务。
为了确保低压接地线的正常运行和安全性，我们需要对其进行严格的试验标准。
本文将介绍低压接地线的试验标准，以及试验过程中需要注意的事项。
首先，低压接地线的试验标准包括外观检查、电阻测量、绝缘电阻测试和电气强度试验等内容。
在进行外观检查时，需要检查接地线的外观是否完好，表面是否有腐蚀、破损等情况。
对于电阻测量和绝缘电阻测试，需要使用专门的测试仪器进行测量，确保接地线的电阻和绝缘电阻符合规定标准。
而电气强度试验则是用来检验接地线在额定电压下的耐压能力，确保其在电力系统中能够正常工作。
其次，在进行低压接地线试验时，需要注意以下几点。
首先是试验设备的选择和校准，试验设备需要符合国家标准，并且需要定期进行校准，确保测试结果的准确性。
其次是试验环境的选择，试验应该在干燥通风的环境下进行，避免因环境原因导致测试结果不准确。
另外，操作人员需要具备专业的技能和经验，确保试验过程的安全和准确性。
最后，低压接地线的试验标准对于电力系统的安全和稳定运行具有重要意义。
通过严格按照试验标准进行测试，可以及时发现接地线存在的问题，并采取相应的措施进行修复，确保系统的可靠性和安全性。
因此，各个电力系统的运营单位都应高度重视低压接地线的试验工作，确保其符合标准要求，从而保障电力系统的正常运行。
综上所述，低压接地线的试验标准是确保电力系统安全稳定运行的重要保障。
通过严格按照试验标准进行测试，并注意试验过程中的相关事项，可以有效地发现和解决接地线存在的问题，保障电力系统的可靠性和安全性。
希望各个电力系统的运营单位能够重视低压接地线的试验工作，确保其符合标准要求，为电力系统的正常运行提供有力保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低压电气动力设备试验和试运行本章适用于建筑电气工程的低压电气动力设备试验和试运行.一、设备及材料要求1设备、仪器仪表、材料进场检验结论应有记录，确认符合规范（GB50303-2002）规定，才能在施工中应用。
2依法定程序批准进入市场的新设备、仪器仪表、材料验收，除符合规范（GB50303-2002）规定外，尚应提供安装、使用、维修和试验要求等技术文件。
3进口电气设备、仪器仪表和材料进场验收，除符合规范(GB50303-2002 )规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。
4电气设备上计量仪表和与电气保护有关的仪表应检定合格，当投入试运行时，应在有效期内。
5因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合规范（GB50303-2002）和相关技术标准规定，才能在施工中应用。
二、主要机具低压电气设备交接试验常用主要仪器设备见下表.低压电气设备交接试验常用主要仪器设备表续表三、作业条件1门窗安装完毕。
2运行后无法进行的和影响安全运行的施工工作完毕。
3施工中造成的建筑物损坏部分应修补完整。
四、操作工艺(一)工艺流程：低压电气动力设备试验和试运行程序如下：(二)准备工作：1认真学习和审查图纸资料。
2组织技术学习。
3编制调整试验、试运行方案( 包括安全技术措施)。
4准备仪器、仪表、工具材料以及消耗性备件，如熔断器、灯泡等。
5试验用电源已准备就绪。
6工作场所应尽可能地保持整洁，试验时不必要的工具、试验设备等应搬离工作场所。
7在二次回路检验以前，应使一次设备在操作过程中不致带上运行电压。
在检查盘的相邻盘上设明显的警示牌，应将所检验的回路与新安装而暂时不检验或己运行回路之间的连接线断开，以免引起误动作。
8对远距离操作设备进行检验时，在设备附近应设专人监视其动作情况，并装设对讲电话（或步话机）。
9工作场所应有适当的照明装置，在需要读取仪表指示数的地方，必须有足够的照明。
(三)接地或接零的检查。
1逐一复查各接地处选点是否正确，接触是否牢固可靠，是否正确无误地连接到接地网上。
(1)设备的可接近裸露导体接地或接零连接完成。
(2)接地点应与接地网连接，不可将设备的机身或电机的外壳代地使用。
(3)各设备接地点应接触良好，牢固可靠且标识明显。
要接在专为接地而设的螺钉上，不可用管卡子等附属物为接地点。
(4)接地线路走向合理，不要置于易碰伤和砸断之处。
(5)禁止用一根导线做各处的串联接地。
(6)不允许将一部分电气设备金属外壳采用保护接地，将另一部分电气设备金属外壳采用保护接零。
2柜（屏、台、箱、盘）接地或接零检查。
(1)装有电器的可开启门，门和框架的接地端子应用裸编织铜线连接，且有标识。
(2)柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积不应小于GB50303-2002上表的规定。
(3)照明箱（盘）内，应分别设置零线(N)和保护地线(PE线）汇流排，零线和保护地线经汇流排配出。
3明敷接地干线，沿长度方向，每段为15～100mm,分别涂以黄色和绿色相间的条纹。
4测试接地装置的接地电阻值必须符合设计要求。
(四)二次接线的检查。
检查试验项目通常包括下列项目：1柜内检查。
(1)依据施工设计图纸及变更文件，核对柜内的元件规格、型号，安装位置应正确。
(2)柜内两侧的端子排不能缺少。
(3)各导线的截面是否符合图纸的规定。
(4)逐线检查柜内各设备间的连线及由柜内设备引至端子排的连线不能有错误，接线必须正确。
为了防止因并联回路而造成错误，接线时可根据实际情况，将被查部分的一端解开然后检查。
检查控制开关时，应将开关转动至各个位置逐一检查。
2柜间联络电缆检查（通路试验）。
柜与柜之间的联络电缆需逐一校对。
通常使用查线电话或电池灯泡、电铃、摇表等校线方法。
在回路查线的同时，应检查导线、电缆、继电器、开关、按钮、接线端子的标记，与图纸要相符，对有极性关系的保护，还应检查其极性关系的正确性。
3操作装置的检查。
回路中所有操作装置都应进行检查，主要检查接线是否正确，操作是否灵活，辅助触点动作是否准确。
一般用导通法进行分段检查和整体检查。
检查时应使用万用表，不宜用兆欧表（摇表）检查，因为摇表检查不易发现接触不良或电阻变值。
另外，检查时应注意拔去柜内熔丝，并将与被测电路并联的回路断开。
4电流回路和电压回路的检查。
电流互感器接线正确，极性正确，二次侧不准开路（而电压互感器二次侧不准短路），准确度符合要求，二次侧有1点接地。
5二次接线绝缘电阻测量及交流耐压试验。
（1)测量绝缘电阻：二次回路的绝缘电阻值必须大于1MΩ（用500V兆欧表检查）。
48V及以下的回路使用不超过500V的兆欧表。
(2)交流耐压试验。
柜（屏、台、箱、盘）间二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V兆欧表摇测1min,应无闪络击穿现象；当绝缘电阻在1～10MΩ时，做1000V交流工频耐压试验，时间1min，应无闪络击穿现象。
回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。
(五)现场单独安装的低压电器交接试验。
低压电器包括电压为60～1200V的刀开关、转换开关、熔断器、自动开关、接触器、控制器、主令电器、起动器、电阻器、变阻器及电磁铁等。
产品出厂时都经过检查合格，故在安装前一般只作外观检验。
但在试运前，要对相关的现场单独安装的各类低压电器进行单体的试验和检测，符合规范规定，才具备试运行的必备条件。
低压电器的试验项目，应包括下列内容：测量低压电器连同所连接电缆及二次回路的绝缘电阻；电压线圈动作值校验；低压电器动作情况检查；低压电器采用的脱扣器整定；测量电阻器和变阻器直流电阻；低压电器连同所连接电缆及二次回路的交流耐压试验。
1低压断路器检查试验。
（1)一般性的检查。
各零、部件应完整无缺，装配质量良好；可动部分动作灵活，无卡阻现象；分、合闸迅速可靠，无缓慢停顿情况；开关自动脱扣后重复挂钩可靠；缓慢合上开关时，三相触点应同时接触，触头接触的不同时不应大于0.5mm;动静触头的接触良好；对于大容量的低压断路器，必要时要测定动、静触头及内部接点的接触电阻。
(2)电磁脱扣器通电试验。
当通以90％的整定电流时，电磁脱扣部分不应动作，当通以110%的整定电流时，电磁脱扣器应瞬时动作。
试验接线如下图所示。
图自动开关动作原理和试验接线图I一触头：2一锁链：3一搭钩：4一轴；5一杠杆：６、卜弹簧：7一过流脱扣器；8一欠压脱扣器；9, 10一衔铁：JB一变流器：ZB一调压器：K一刀闸开关试验方法如下：试验接线分别接于断路器输入端和输出端。
断路器如有欠压脱扣器时，可先将其线圈单独通电，使衔铁吸合，或先用绳子将衔铁捆住，再合上断路器，然后合上试验电源闸刀，用较快速度调升调压器，使试验电流达到电磁脱扣动作电流值，断路器跳闸。
并调整动作电流值与可调指针在刻度盘上指示值相符为止。
对无刻度盘的断电器，可调整到两次试验动作值基本相同为止。
当断路器自动脱扣后，如要重新合闸，应先将手柄扳向注有“分”字标志一边，挂钩后，再扳向“合”字位置，才能合闸。
此外，断路器如兼有热脱扣器，试验时要快速调升电流，尽量减少时间，或将热脱扣器临时短接，以防止热脱扣器动作。
①热脱扣器试验的技术数值：其整定电流（指热继电器长期不动作电流）也有一定调节范围。
延时动作时间不得超过产品技术条件规定。
断路器因热过载脱扣后，以手动复位后，待一分钟后可再起动。
②欠压脱扣试验：脱扣器线圈按上述可调电源，调升电压衔铁吸合，再板动手柄合闸后，继续升压，使线圈的电磁吸力增大到足以克服弹簧的反力，而将衔铁牢固吸合时的电压读数，即是脱扣器的合闸电压。
然后，逐渐减低电压，当衔铁释放使开关跳闸时的电压，即为分闸（释放）电压。
脱扣器分、合闸电压整定值误差不得超过产品技术条件的规定。
低压断路器试验时，应注意其整定值应符合设计要求。
2双金属片式热继电器检查试验。
通常它与交流接触器组装成磁力起动器。
继电器的整定电流是通过调节装置调节的。
其过载电流的大小与动作时间的关系见下表所列。
热继电器保护特性注：热态开始是指热元件已被加热至稳定状态（从额定电流使热继电器预热到稳定温度）·(1)一般性检查。
检查和选择热元件号应与被保护电机的额定电流以及与磁力起动器的型号相符。
如热元件系成套供应，根据制造厂的说明，不必再进行通电和机构调整，但必须检查其动作机构是否灵活。
检查热继电器各部件有无生锈现象及固定情况，复归装置是否好用，对于动作不灵活及生锈者应予更换。
（2）动作值试验。
试验接线如下图所示。
指示灯ZD作为动作信号接在常闭触点上。
测定动作时间可用秒表。
试验方式如下：合上刀闸开关K,指示灯ZD发亮。
调节调压器ZB使电流升至整定电流，停留一段时间，热继电器不应动作。
再调升电流至1.2倍的整定电流时，热继电器应在20分钟内动作。
常闭触点断开，指示灯熄灭。
然后将电流降至零。
待热元件复位。
常闭触点闭合使指示灯发亮后，即调升电流至1.5倍整定电流，此时热继电器应在2分钟内动作。
同样将电流降至零，待热元件完全冷却后，快速地调升电流至6倍整定电流时，即拉开刀闸开关，在瞬间合上开关的同时，测定动作时间，热继电器应大于5秒钟动作。
以上动作特性要在调节装置中标明的最大和最小整定电流值下分别试验。
如果动作时间误差较大，可旋动调节装置中的螺丝进行调整。
热继电器绝缘电阻可与接触器或系统一起进行测定。
(3）注意事项。
①如果动作时间不符合要求，调整时只许拨动调整杆或调整螺丝，绝对禁止弯折双金属片。
②当调整杆拨近“复位”杆或调整螺丝调近双金属片时，则可使热继电器动作时间变短，反之，则可使其动作时间加长。
③由于热继电器的结构各有不同，在调整之前应很好了解被调热继电器的结构、可调部分及其良好性，在通电加热之前将可调机构放在中间位置。
④热元件的两端应保持平直与清洁，不得任意弯折，以免影响动作时间。
⑤调整机构后，应按（2)项所述方法重新进行整定。
⑥调整及试验好后，可在调整机构上加上明显标记，以便于检查。
⑦经通电调整后，满足不了要求的热继电器应予更换。
3 JRD22型电动机综合保护器。
JRD22型电动机综合保护器主要是以电子式热继电器为主体取代双金属片式热继电器的新产品。
产品出产时已按标准经程序，具15项考核全部合格。
动作电流值与外部整定值误差不大于2%。
因此，使用时着重其规格大小按电动机额定电流选取。
（1）电流分档范围。
综合保护器的电流分档范围见下表电流分档范围（2）电气接线。
整定电流值为0.1～16A（即整流元件代号为A1～A12）的，其电气接线见图(a)；整定电流值为16～200A（即整流元件代号为A13～D2）的，其电气接线见图(b).图中：端子1和2,为控制继电器常闭触点；端子2和3，为控制继电器常开触点；端子4和5，输入测温信号，超温保护时用；图(a)中的L1、L2、L3、为电源侧端子，T1、T2、T3为负荷侧端子；图(b)中的H1、H2、H3为负荷电源线过线孔。
