常用低压电器的种类及用途低压电器是指额定工作电压为1000V及以下的电气设备。
它们广泛应用于家庭、工业和商业领域，常见的低压电器种类及其用途如下：1.电灯：电灯是家庭和商业场所的常见照明设备，可以提供可调节的亮度和颜色。
2.开关插座：用于控制电气设备的开关，以及为插头提供电力供应的插座。
3.空调、加热器和通风系统：这些设备用于控制室温和空气质量，使室内环境更加宜人。
4.电视、音响和家庭影院：这些设备用于提供视听娱乐，并且在家庭和商业场所中广泛使用。
5.冰箱和冷柜：用于存储和保持食物和饮料的低温设备。
6.洗衣机和烘干机：用于清洗和干燥衣物的家用电器。
7.烤箱和微波炉：用于烹饪和加热食物的家用电器。
8.电饭煲和电热水壶：用于煮饭和烧水的家用电器。
9.咖啡机和搅拌器：用于制作咖啡和混合食物的小型电器。
10.吹风机和电动剃须刀：用于梳理发型和修剪胡须的个人护理电器。
11.充电器和电池：用于充电电子设备和储存电能的设备。
12.电动工具：如电动钻、电锯等，用于家庭和工业的修理和维护工作。
13.电动车辆：如电动自行车和电动汽车，用于代替传统燃油车辆进行交通出行。
14.UPS（不间断电源）：用于提供电力备份，以保证在突发停电时继续供电。
15.电力仪器仪表：如电压表、电流表和功率因数仪表，用于测量和监控电力参数。
16.安全系统：如烟雾报警器、安全摄像头和防盗警报器，用于保护家庭和商业场所的安全。
17.自动化系统：如自动门、自动窗帘和智能家居系统，用于提高生活和工作的便利性和舒适性。
18.充电宝：用于给移动设备充电的便携式充电装置。
以上仅是低压电器的一些常见种类及其用途，随着科技的发展和创新，低压电器的种类不断增加，应用领域也越来越广泛。
总而言之，低压电器在生活和工作中起到了至关重要的作用，为人们提供了便利、舒适和安全的电力使用环境。

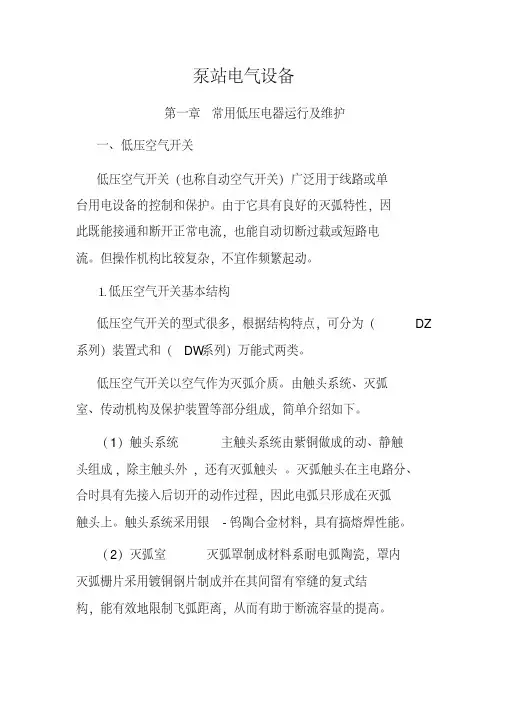

泵站电气设备..
泵站电气设备
第一章常用低压电器运行及维护
一、低压空气开关
低压空气开关（也称自动空气开关）广泛用于线路或单
台用电设备的控制和保护。
由于它具有良好的灭弧特性，因
此既能接通和断开正常电流，也能自动切断过载或短路电
流。
但操作机构比较复杂，不宜作频繁起动。
⒈低压空气开关基本结构
低压空气开关的型式很多，根据结构特点，可分为（DZ 系列）装置式和（DW系列）万能式两类。
低压空气开关以空气作为灭弧介质。
由触头系统、灭弧
室、传动机构及保护装置等部分组成，简单介绍如下。
（1）触头系统主触头系统由紫铜做成的动、静触
头组成，除主触头外，还有灭弧触头。
灭弧触头在主电路分、合时具有先接入后切开的动作过程，因此电弧只形成在灭弧
触头上。
触头系统采用银-钨陶合金材料，具有搞熔焊性能。
（2）灭弧室灭弧罩制成材料系耐电弧陶瓷，罩内
灭弧栅片采用镀铜钢片制成并在其间留有窄缝的复式结
构，能有效地限制飞弧距离，从而有助于断流容量的提高。
1.1主电路中常用的低压电器-工厂电气控制
• 工作原理 • 主触头闭合后，自由脱扣机构将主触头锁在合闸位置上。过 电流脱扣器线圈和热脱扣器的热元件与主电路串联，欠电压 脱扣器线圈与电源并联。电路短路或严重过载时，过电流脱 扣器的衔铁吸合，使自由脱扣机构动作，主触头断开主电路; 电路过载时，热脱扣器的热元件发热使双金属片弯曲变形， 顶动自由脱扣机构动作;电路欠电压时，欠电压脱扣器的衔 铁释放，也使自由脱扣机构动作;分励脱扣器则用作远距离 分断电路。
结论：a直流电压线圈在衔铁闭合前后吸力变化很大； b直流电压线圈中的电流在衔铁闭合前后不变化。
交流电压线圈的吸力特性 当频率、匝数和电压都为常数时，磁通为常数时：F为常数
结论： a.交流电压线圈在衔铁闭合前后吸力几乎不变化（如考虑漏磁通， 随δ的减少略有增加）。 b.交流电压线圈中的电流在衔铁闭合前后随气隙δ 的减小而减小。
分类：单相双极和三相三极两种。
3.负荷开关 (2)封闭式负荷开关（铁壳开关） 作用：手动通断电路及短路保护。
1. 4 组合开关 • 用途:作电源引入开关，也可用于5．5KW以下电动机的直接起动、停止、 反转和调速控制. • 外形及结构:见图 • 说明:内部有三对静触头，分别用绝缘板相隔，附有接线桩。三个动触头 相互绝缘，与各自的静触头相对应，套在共同的绝缘杆上，绝缘杆装有 操作手柄，转动手柄，即可完成三组触头之间的开合或切换。开关内装 有速断弹簧，以提高触头的分断速度。
3．按工作原理
1）电磁式电器：电磁机构控制电器动作（如交 直流接触器，电磁式继电器等） 2）非电量控制电器：非电磁式控制电器动作 （机械开关）
Байду номын сангаас 1.2电磁式低压电器的基础知识
电磁式电器主要由感测和执行两部分组成。 感测部分（电磁机构）：接受外界输入的信号， 使执行部分动作，实现控制的目的。 电磁机构：通过电磁感应原理将电能转化成机械 能。 电磁机构输入的电信号：电压、电流
低压线路和电气设备的巡视与维护制度(5篇)
低压线路和电气设备的巡视与维护制度为了掌握电力设备的健康状况，及时发现和消除缺陷，预防事故，确定检查内容，保证安全运行，必须对低压线路和电气设备进行定期的巡视检查。
1、巡视检查的周期：(1)有人值班的配电室，按值班巡视规定执行，无人值班的配电室(箱)，每周至少巡视一次。
(2)低压电力线路和配电变压器每月巡视检查一次。
2、农忙季节、重要节日和遇有大风(雨)、雪、雾、洪水等恶劣天气时，必须组织人力进行特殊巡视。
3、在事故停电和触电保安器动作后，应立即进行故障巡视，查明故障原因，及时进行处理。
4、必要时可组织夜间巡视，夜间巡视应由____人进行。
5、巡视时应严格按照《农村安全用电规程》的规定进行巡视检查。
6、对巡视检查结果应做好详细记录。
对危及人身和设备安全的缺陷必须立即停电处理，一般性缺陷列入检修计划，限定时间进行处理。
7、检修低压线路及电气设备时，应严格执行低压工作票，并采取可靠的安全措施。
低压线路和电气设备的巡视与维护制度（2）是为了确保低压线路和电气设备的安全运行，防止事故发生而制定的一套规章制度。
具体的制度内容如下：1.\t巡视频率：制定每天、每周、每月巡视的时间表，明确巡视的频率和周期。
2.\t巡视范围：明确巡视的范围，包括电线、电缆、开关、插座等设备，以及接地、漏电保护等安全设施。
3.\t巡视内容：明确巡视时需要检查的内容，例如检查电线是否老化、破损，检查接地是否良好等。
4.\t巡视记录：要求巡视人员将巡视情况进行记录，包括巡视时间、巡视内容、发现的问题等。
5.\t维护措施：明确在巡视时发现的问题的处理措施，例如及时更换老化、破损的电线，修复短路等故障。
6.\t紧急处理：规定在发生紧急情况时需要采取的紧急处理措施，例如断电、报警等。
7.\t责任分工：明确巡视和维护工作的责任分工，确保各岗位的职责清晰。
8.\t培训和考核：要求对负责巡视和维护工作的人员进行培训和考核，确保其具备必要的技能和知识。
低压配电柜控制柜保养规程（4篇）
低压配电柜控制柜保养规程低压配电柜是工业生产中的重要设备，对其进行定期保养有利于延长设备的使用寿命，确保工业生产的正常进行。
下面是低压配电柜控制柜的保养规程。
一、定期巡视检查1. 每天启动前，应对低压配电柜进行巡视检查，检查各个部位是否完好无损，有无松动、脱落或损坏部件。
2. 每周对低压配电柜内部的接线端子进行检查，检查接线端子是否有松动，是否有过热现象，如有则及时处理。
3. 每月对低压配电柜内部的电器元件进行检查，检查电器元件是否正常运行，有无损坏或破损现象，如有则及时更换。
4. 每季度对低压配电柜进行综合检查，检查各个部位是否正常运行，有无异常情况，如有则及时处理。
二、清洁保养1. 定期清洁低压配电柜外壳和内部元件，保持其清洁干燥。
2. 清理低压配电柜内部的灰尘和杂物，防止其对设备的正常运行造成影响。
3. 定期清洗低压配电柜的接线端子，保持其良好的接触性能。
4. 定期清洗低压配电柜的风道和散热器，保持其散热效果。
三、维护保养1. 定期检查低压配电柜的漏电保护器和过流保护器，确保其正常工作。
2. 定期检查低压配电柜的熔断器和断路器，确保其正常工作。
3. 定期检查低压配电柜的继电器和电磁起动器，确保其正常工作。
4. 定期检查低压配电柜的接触器和控制开关，确保其正常工作。
5. 定期检查低压配电柜的电缆和线路，确保其正常运行。
6. 定期检查低压配电柜的指示灯和显示器，确保其正常工作。
四、安全防护1. 在保养低压配电柜时，应注意安全防护措施，戴好防护手套和护目镜。
2. 在清洁低压配电柜时，应断电并放置防护罩，以避免触电危险。
3. 在维护低压配电柜时，应按照设备的相关操作规程进行操作，遵循操作规程要求。
五、记录管理1. 对低压配电柜的保养情况进行详细记录，包括巡视检查、清洁保养、维护保养等内容。
2. 对低压配电柜的维修和更换情况进行记录，包括更换的部件、更换原因、更换日期等信息。
3. 对低压配电柜的故障和维修情况进行记录，包括故障发生的时间、故障的原因、维修手段和维修结果等信息。
常用低压电器知识
用途
主要用于远距离频繁起动或 控制电动机，以及接通和分 断正常工作徳主电路和控制 电路
控 制 电 器
继电器
主要用于控制系统中，控制 其它电器或作主电路的保护 之用
起动器
直接（全压）起动器 星三角减压起动器 自耦减压起动器 变阻式转子起动器 半导体式起动器 真空起动器
主要用于电动机的起动和正 反转控制
电力拖动系统中一种可能自动切断故障电路的配电电器。常
用的型号有DW15等系列万能式断路器，DZ10、DZX10、 DZX19、DZ20等系列塑壳式断路器。
低压断路器的主要参数有：额定工作电压、壳架额定电流
等级、极数、脱扣器类型及额定电流、短路分断能力、分断 时间等。
(1P)
(2P) 单元件断路器
(3P)
七、低压电器的日常维护
1、电动机部分
（1）定期检查电动机的绝缘电阻，电压为380V的三相电动机， 其绝缘电阻一般不小于0.5MΩ ，否则应进行烘干或浸漆处理。 （2）经常保持电动机清洁，电动机的表面积灰过多，会影响
其散热，导致绕组发热，缩短电动机的寿命；也不允许有水滴、
油污或金属落入电机内部。如有发生立即清除。 （3）检查电源电压、频率是否与铭牌相符，并同时检查电源 三相电压是否对称。 （4）定期检查电动机的温升是否超过铭牌规定的数值。
塑壳式低压断路器 框架式低压断路器 限流式低压断路器 灭磁断路器 直流快速断路器
熔断器
无填料熔断器 有填料熔断器 用于线路或电器设备的短 半封闭插入式熔断器 路和过载保护 快速熔断器 自复熔断器
类别 电路名称
接触器
主要品种
交流接触器 直流接触器 真空接触器 半导体式接触器 热继电器 中间继电器 时间继电器 电流继电器 电压继电器 温度继电器 速度继电器
高、低压电气设备操作、维护、安全规程(5篇)
高、低压电气设备操作、维护、安全规程第一章总则第一条为加强对电气设备的维护，确保其安全运行，合理使用，特制定本规程。
第二条对于电气设备的启动、停止，运行要严格执行停、送电牌制度感和交接班制度。
第三条巡视检查运行中的电气设备，必须严格遵守《电气安装规程》。
第四条值班人员应酌情用量、看、摸、听、嗅的方法，掌握电气设备的运行情况，以便及时发现问题，处理隐患。
第五条电气设备严禁在过载、超温、超速和无保护的情况下强制运行。
第六条值班人员应充分利用停车时间，对电气设备清擦、除尘、检查、维护、专检。
第二章电机第一节通则低压电机通常是指其额定电压在1000V以下的交流，直流或其它类型的电机，其操作和维护都必须遵守此规程。
第1条电机的保护装置应保持完整、灵敏可靠，严禁在无保护的情况下运行。
第2条具有强制通用与润滑的电机，必须在通风与润滑系统正常情况下，才允许投入运行。
第3条电机的绝缘电阻最低允许值在+5℃以上时，按设备额定每千伏不低于1ＭΩ。
第4条环境温度为35℃时，电机各部允许最大温升(用温度计测量读数为准)如表(一)：绝缘等级部件名称AEBFH绕组50657085105铁芯607580100125轴承80换向器和集电环60708090100第5条运行中的电机其振动幅度不得超过表(二)额定转速(r∕min)300015001000750以下振动轴(22振幅)(mm)0.060.100.130.16第6条运行中，电机转子的轴向串动不得超过表(三) 电机容量(KW)轴向一侧串动范围轴向向两侧串动范围10及以下0.51.010-200.751.530-701.02.070-1251.153.0125以上2.04.0轴向直径大于____毫米以上轴颈直径的____%注：1、向两侧的轴向串动范围，系根据转子磁场中心位置确定。
2、以上各排数据，如制造厂家有规定者，按厂家规定为准。
第7条电机的轴承润滑应符合下列要求：1、正常工作状态声音均匀无杂音，发热在允许范围内。
常用低压电器
HR □ － □ /□
极数
额定电流
设计序号
熔断器式刀开关
QS HR3-200/3
高铁学院 二 、 开关
二、转换开关 （1）组合开关
❖ 结构：静触头一端固定在胶盒内， 另一端伸出盒外，与电源或负载相连。 动触片套在绝缘方杆上，绝缘方轴每 次作90°正或反方向的转动，带动静 触头通。
静触头
高铁学院 二 、 开关
高铁学院 二 、 开关
一、刀开关
2.板形刀开关（隔离开关） ❖ 作用：不频繁地手动接通、断开电路和隔离电源用。 ❖ 结构图和符号 ：
HD单掷
HS双掷
高铁学院 二 、 开关
一、刀开关
2.板形刀开关（隔离开关）
❖ 使用注意：严禁带负荷启动，合闸时优先，分断时 靠后， ❖ 常用型号：HD11、HS13
高铁学院
三相 三极
二 、 开关
单相 双极
高铁学院 二 、 开关
结构组成
三相 三极
胶盖
刀式动触头
瓷质手柄
单相 双极
进线座
胶盖紧固螺 出线座 钉
静触头 瓷底座 熔体
高铁学院
(2) 符号及型号含义 符号：
QS
二 、 开关
型号含义： HK □ － □ / □
极数 额定电流 设计序号 开启式负荷开关
例 HK1-30/2
高铁学院 课前提问
8.对于胶盖闸刀开关，下列哪些安装方式是正确的。（）
进线
进线
出线
进线
出线
出线
A
B
C
出线
进线 D
高铁学院 二 、 开关
HY23倒顺开关的外形、结构、符号和型号含义：
静触头（L1、 L2 、 L3 ）
常用低压设备和原理
常用低压设备和原理概述低压设备是指工作电压低于1000伏的电气设备。
这些设备广泛应用于家庭、商业和工业领域，如空调、电冰箱、洗衣机、电脑等。
本文将介绍几种常用的低压设备及其工作原理。
1. 空调空调是一种常见的低压设备，用于调节室内温度和湿度。
它由压缩机、冷凝器、蒸发器和膨胀阀等主要部件组成。
工作原理空调的工作原理基于热力学循环，主要包括以下几个步骤：1.压缩机将低温低压的制冷剂气体吸入并将其压缩为高温高压的气体。
2.高温高压的气体通过冷凝器，与外界的空气进行换热，将热量释放给环境，同时制冷剂冷凝为高压液体。
3.高压液体通过膨胀阀，降低压力，并进入蒸发器。
4.在蒸发器中，低压液体吸收环境热量，经过蒸发变为低温低压的制冷剂气体。
5.低温低压的制冷剂气体再次被压缩机吸入，循环往复，以达到循环制冷的目的。
空调的工作原理通过热力学循环过程来实现对室内温度的调节。
2. 电冰箱电冰箱是一种用于冷藏和冷冻食品的常见低压设备。
它由压缩机、冷凝器、蒸发器和控制器等组件构成。
工作原理电冰箱的工作原理类似于空调，也是基于热力学循环。
主要步骤如下：1.压缩机将低温低压的制冷剂气体吸入，并将其压缩为高温高压的气体。
2.高温高压的气体通过冷凝器，与外界的空气进行换热，将热量释放给环境，同时制冷剂冷凝为高压液体。
3.高压液体通过膨胀阀，降低压力，并进入蒸发器。
4.在蒸发器中，低压液体吸收食品内部的热量，经过蒸发变为低温低压的制冷剂气体。
5.低温低压的制冷剂气体再次被压缩机吸入，不断循环，以保持冰箱内的低温环境。
除了冷藏和冷冻食品，电冰箱还配备了控制器，以便调节温度和保持恰当的湿度。
3. 洗衣机洗衣机是一种常见的家用低压设备，用于洗涤和脱水衣物。
它由电机、控制器、滚筒和水泵等主要组件构成。
工作原理洗衣机的工作原理如下：1.先将水加入洗衣机的滚筒中，同时启动电机和水泵。
2.当滚筒旋转时，水和洗衣剂与衣物混合，进行洗涤。
3.洗涤完成后，水泵排出脏水，并加入干净的水进行漂洗。
低压电气设备维护与常见故障处理
低压电气设备维护与常见故障处理电气设备的日常维护和保养电气设备的故障可分为人为故障和自然故障两大类。
人为故障通常由于操作不当、安装不合理或维修不正确等原因造成；而自然故障则可能是由于设备过载、机械振动、电弧烧损、自然磨损、环境因素影响、有害介质侵蚀以及电器元件质量问题等导致。
为了减少故障的发生，加强电气设备的日常检查、维护和保养至关重要。
电动机的日常维护保养1. 保持电动机表面清洁，确保进、出风口畅通无阻，防止水滴、油污或金属屑等异物进入电动机内部。
2. 定期检查电动机负载电流是否正常，使用钳形电流表检查三相电流是否平衡。
任何一相电流与其三相平均值相差不得超过10%。
3. 定期检查电动机的绝缘电阻。
对于正常环境条件下的电动机，应定期用兆欧表检查其绝缘电阻；对于潮湿、多尘及含有腐蚀性气体等环境条件下的电动机，更应经常检查。
当绝缘电阻达不到规定要求时，应采取相应措施处理后方可继续使用。
4. 定期检查电动机的接地装置，确保其牢固可靠。
5. 检查电源电压是否与铭牌相符，三相电源电压是否对称。
6. 定期检查电动机的温升是否正常，防止过热现象。
7. 检查电动机的振动、噪声是否正常，有无异常气味、冒烟、启动困难等现象。
一旦发现异常，应立即停车检修。
8. 定期检查电动机轴承是否有过热、润滑脂不足或磨损等现象。
轴承应定期清洗检查，定期补充或更换轴承润滑脂（一般一年左右）。
9. 对于绕线转子异步电动机，应检查电刷与滑环之间的接触压力、磨损及火花情况。
对于直流电动机，应检查换向器表面是否光滑圆整，有无机械损伤或火花灼伤。
10. 检查机械传动装置是否正常，联轴器、带轮或传动齿轮是否跳动。
11. 检查电动机的引出线是否绝缘良好、连接可靠。
常见故障处理1. 电动机启动困难：可能是由于电源电压不足、负载过重、机械传动装置故障等原因造成。
应检查电源电压、负载情况及机械传动装置是否正常。
2. 电动机过热：可能是由于过载、散热不良、轴承故障等原因造成。
电气控制系统中常用的低压电器
电气控制系统中常用的低压电器1.1低压电器的作用和分类电器是一种能够根据外界的信号的要求，手动或自动的接通或断开电路、断续或连续地改变电路的参数，以实现电路或非点对象的切换、控制、保护、检测、变换和调节作用的电气设备。
简言之，电器就是一种能控制点的工具。
电器按其工作电压等级可分为高压电器和低压电器。
低压电器通常指在交流额定电压1200V、直流额定电压1500V及以下的电路中起通断、保护、控制和调节作用的电器产品。
一、按操作方式分类1、手动电器由人工直接操作才能完成任务的电器称为手动电器，如刀开关、按钮和转换开关等。
2、自动电器不需要人工直接操作，按照电的或非电的信号自动完成接通、分断电路任务的电器称为自动电器，如低压断路器、接触器、和继电器等。
二、按用途分类，1．低压配电电器主要用于低压供电系统，如刀开关、低压断路器、转换开关和熔断器等。
2．低压控制电器主要用于电力拖动控制系统，如接触器、继电器、控制器、控制按钮、行程开关主令控制器和万能转换开关等。
三、按工作原理分类1．电磁式电器根据电磁感应原理来工作的电器，如交直流接触器、电磁式继电器等。
2．非电量控制电器电器的工作是靠外力或非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器压力继电器和温度继电器等。
1.2 电磁式低压电器的基础知识由于电磁式电器在电气控制线路中使用量较大，其类型也很多，并且各类电磁式电器在工作原理和结构上基本相同，所以，本节将介绍电磁式低压电器的基础知识。
从结构上看，电器一般都具有两个基本组成部分，即感测部分和执行部分。
感测部分是接收外界输入的信号，并通过转换、放大、判断，做出有规律的反应，使执行部分动作，输出相应的指令，实现控制目的。
对于电磁式电器，感测部分大都是电磁机构，而执行部分则是触点系统。
，1．2．1 电磁机构电磁机构是电磁式电菇的重要组成部分之一，它将电磁能转换成机械能，带动触点使之闭合或断开。
电磁机构由吸引线圈、铁心(静铁心)、衔铁(动铁心)、铁轭和空气隙等组成。
(电力安全)主要低压电气设备的安全要求
主要低压电气设备的安全要求低压电气设备主要包括低压保护电器，开关电器和电动机等。
一、低压保护电器保护电器主要包括各种熔断器、磁力起动器的热断电器、电磁式过电流继电器和失压(欠压)脱扣器、低压断路器的热脱扣器、电磁式过电流脱扣器和失压(欠压)脱扣器等。
继电器和脱扣器的区别在于：前者带有触头，通过触头进行控制；后者没有触头，直接由机械运动进行控制。
1．保护类型保护电器分别起短路保护、过载保护和失压(欠压)保护的作用。
短路保护是指线路或设备发生短路时，迅速切断电源。
熔断器、电磁式过电流继电器和脱扣器都是常用的短路保护装置。
应当注意，在中性点直接接地的三相四线制系统中，当设备碰壳接地时，短路保护装置应该迅速切断电源，以防触电。
在这种情况下，短路保护装置直接承担人身安全和设备安全两方面的任务。
过载保护是当线路或设备的载荷超过允许范围时，能延时切断电源的一种保护。
热继电器的热脱扣器是常用的过载保护装置；熔断器可用作照明线路或其它没有冲击载荷的线路或设备的过载保护装置。
由于设备损坏往往造成人身事故，过载保护对人身安全也有很大意义。
失压(欠压)保护是当电源电压消失或低于某一限度时，能自动断开线路的一种保护。
其作用是当电压恢复时，设备不致突然起动，造成事故；同时，能避免设备在过低的电压下勉强运行而损坏。
2．电气设备外壳防护等级电机和低压电器的外壳防护包括两种防护，第一种防护是对固体异物进入内部以及对人体触及内部带电部分或运动部分的防护；第二种防护是对水进入内部防护。
外壳防护等级按如下方法标志：其中，第一位数字表示第一种防护形式等级；第二位数字表示第二种防护形式等级，仅考虑一种防护时，另一位数字用“X”代替。
前附加字母是电机产品的附加字母，W表示气候防护式电机、R表示管道通风式电机；后附加字母也是电机产品的附加字母，S表示在静止状态下进行第二种防护形式试验的电机，M表示在运转状态下进行第二种防护形式试验的电机。
如不需特别说明，附加字母可以省略。
低压配电设备的维护与保养
低压配电设备的维护与保养一、定期检查电气连接低压配电设备中的电气连接是其正常运行的基础，因此定期检查电气连接是必不可少的工作。
检查时应注意以下几个方面：1.检查螺丝和连接件是否松动，若有松动应及时拧紧；2.检查接线端子是否松动或氧化，若发现应及时清洁和紧固；3.检查电缆的连接是否牢固，有无磨损或损坏，若发现应及时更换；4.检查接地线是否良好接地，若接地不良应及时调整。
二、清洁设备表面低压配电设备的表面容易积聚灰尘和杂物，影响设备的散热和正常运行，因此定期清洁设备表面是非常重要的一项工作。
清洁时应注意以下几点：1.使用软布和清水进行擦拭，切勿使用带有化学成分的清洁剂，以免损伤设备表面；2.注意不要让清洁水进入设备的内部，以免引起短路或损坏设备；3.清洁结束后应用干布擦干设备表面，确保表面干燥。
三、定期检查设备的工作状态定期检查设备的工作状态是发现问题、及时处理的关键。
在检查时应注意以下几个方面：1.检查设备的运行状态和运行声音是否正常，若发现异常应及时排查原因；2.检查设备的指示灯和显示屏是否正常，若有故障应及时修复；3.检查设备的温度和湿度是否在正常范围内，若超出范围应找出原因并调整；4.检查设备的保险丝和断路器是否完好，若发现损坏应及时更换。
四、定期保养设备除了定期检查设备的工作状态外，定期保养设备也是保障低压配电设备正常运行和延长使用寿命的重要措施。
保养时应注意以下几点：1.定期更换设备的滤芯和过滤器，确保设备正常通风和散热；2.定期给设备的轴承添加润滑油，减少摩擦和磨损；3.定期检查设备的密封件和绝缘物是否完好，确保设备不受潮气侵蚀；4.定期清洁设备的冷却风扇和散热片，确保设备的散热效果。
综上所述，低压配电设备的维护与保养工作是确保设备正常运行和延长使用寿命的重要措施。
只有做好维护与保养工作，才能保障低压配电设备的安全可靠运行，为工商业用户提供稳定可靠的电力供应。
希望本文对您有所帮助，谢谢阅读！。
《低压电气设备》课件
低压电气设备的运行与维护
05
低压电气设备的运行管理
运行前检查：检查设备是否正常，是否有异常情况 运行中监控：监控设备运行情况，及时发现和处理异常情况 运行后维护：定期对设备进行维护，确保设备正常运行 故障处理：及时处理设备故障，确保设备正常运行
低压电气设备的维护保养
定期检查：检查设备外观、接线、绝缘等 是否正常
故障原因：设备老化、操作不当、环境 因素等
故障检测：使用检测仪器，如万用表、 示波器等
故障排除：根据检测结果，采取相应 措施，如更换损坏部件、调整参数等
预防措施：定期检查、维护设备，提高 设备可靠性
故障处理：记录故障情况，总结经验教 训，提高故障处理能力
低压电气设备的预防性维护
定期检查：检查设备外观、接线、绝缘等是否正常 定期清洁：清洁设备表面、内部灰尘、污垢等 定期润滑：对需要润滑的部位进行润滑，保持设备运行顺畅 定期测试：对设备进行绝缘测试、接地测试等，确保设备安全运行
更换配件：定期检查和更换老化、损坏的 配件
清洁保养：定期清洁设备表面、内部灰尘 和污垢
安全操作：严格按照操作规程进行操作， 确保设备安全运行
润滑保养：定期对设备进行润滑，保持良 好的运行状态
记录维护：记录设备的维护保养情况，便 于日后查询和分析
低压电气设备的故障诊断与排除
故障类型：短路、过载、漏电等
提高生活质量：低压电气设备在日常生活中起着重要的作用，可以提高生活质量，方便人 们的生活。
低压电气设备的组成
03
低压电气主接线
主接线方式：单母线、双母线、三母线等 主接线元件：断路器、隔离开关、电流互感器、电压互感器等 主接线功能：控制、保护、测量、信号等 主接线设计原则：可靠性、经济性、灵活性等
第六章常用电气设备 第四节常用低压电器
常用电气设备
4．自动空气断路器 自动空气断路器也称自动空气开关或自动开关， 在低压电路中，用作分断和接通电路，控制电动机 运行和停止。当电路发生过载、短路、失压等故障 时，它能自动切断故障电路，保护电路和用电设备 的安全。它的特点是动作后不需要更换新的元件， 工作可靠，应用安全，操作方便，断流能力大(可 达到数千安)。
热继电器在使用前，必须调节其整定电流值，使其与电动机 的额定电流值相等。
常用电气设备
1．闸刀开关 闸刀开关是最简单、最常用的一种开关，刀极数 目有二极和三极两种。 图6．10(a)为二极闸刀开关的 结构图，在瓷质底座上装有静插座、接熔丝的接头和 带瓷质手柄的闸刀等。图示为合闸位置，闸刀已推入 静插座，胶盖防止电弧烧伤和触电。图6．10(b)为三 极闸刀开关。 安装闸刀开关时应将电源进线接在静插座上，将 用电器接在闸刀开关的出线端，这样在分闸时，闸刀 和熔丝上不带电，可以保证装换熔丝和维修用电器时 的安全。闸刀开关在电器原理图中的符号如图6．10 (c)所示。
热驱动器件由双金属片和绕在双金属片上的电阻丝组成。双 金属片是由两种膨胀系数不同的金属片压制成的，它的一端固 定在支架上，另一端是自由端。电阻丝串接在电动机的主电路 中，常闭触头串接在控制电路中。当电动机过载时，电阻丝中 通过的电流超过了它的额定值，产生较大的热量，使双金属片 受热膨胀发生弯曲，通过连动机构迫使常闭触头断开。在控制 电路中，常闭触头和接触器的线圈相串联，当常闭触头断开时， 接触器线圈断电，使主触头分断，电动机停转，实现了过载保 护。要使电动机恢复工作，需待热继电器冷却复位后，重新起 动电动机。
电气设备维护保养规程
电气设备维护保养规程一、目的检查并及时处理供配电设备隐患,满足设备在良好的条件下运行,确保设备性能,保证安全运行;二、维护保养规程各单位根据下面维护保养要求对电气设备进行维护保养,高压部分的年度检测保养可委托集团公司水电厂或有资质的专业公司进行检测保养;各单位根据相应的维护保养要求对保养情况进精品文档,超值下载行检查跟进;一、低压配电盘、柜维护保养1、配电盘、柜外观清洁,保养周期为：1次/月；2、电器仪表应外表清洁,显示正常,固定可靠,保养周期为：1次/月；3、继电器、交流接触器、断路器、闸刀开关应外表清洁,触点完好,无过热现象,无噪音,保养周期为：1次/月；4、控制回路应压接良好、标号清晰,绝缘无变色老化,保养周期为：1次/月；5、指示灯、按钮、转换开关应外表清洁,标志清晰,牢固可靠,转动灵活,保养周期为：1次/月；6、母线排应清洁,压接良好,色标清晰,绝缘良好,保养周期为：1次/年；7、配电盘、柜对地测试应接地良好,保养周期为：1次/年；8、操作机构应灵活好用,保养周期为：1次/半年；9、隔离开关应触头正常、开合正常,保养周期为：1次/半年;二、干式变压器维护保养1、定期检查1树脂浇注干式变压器是需要维护的,并不是完全免维护;应该定期清理变压器表面污秽;表面污秽物大量堆积,会构成电流通路,造成表面过热损坏变压器;在一般污秽状态下,半年清理一次,严重污秽状态下,应缩短清理 1时间,同时在清理污秽物时,紧固各个部位的螺栓,特别是导电连接部位；2投运后的2～3个月期间进行第一次检查,以后每年进行一次检查;2、检查的内容1检查浇注型绕组和相间连接线有无积尘,有无龟裂,变色,放电等现象,绝缘电阻是否正常；2检查铁芯风道有无灰尘,异物堵塞,有无生锈或腐蚀等现象；3检查绕组压紧装置是否松动；4检查指针式温度计等仪表和保护装置动作是否正常；5检查冷却装置包括电动机,风扇是否良好；6检查有无由于局部过热、有害气体腐蚀等使绝缘表面出现爬电痕迹和炭化现象等造成的变色；7检查变压器所在房屋或柜内的温度是否特别高,其通风,换气状态是否正常,变压器的风冷装置运转是否正常；8变压器的接地,必须可靠；9变压器如果停止运行超过72小时若湿度≥95%时允许时间还要缩短在投运前要做绝缘检测委托水电厂,若达不到以上要求,应做干燥处理,一般启动风机吹一段时间即可;3、安全措施1对变压器进行维护,必须是在高、低压侧隔离开关全部断开,并在变压器经残余电荷充分放电的情况下进行；2遵守相关安全规程;注：变压器绝缘电阻值的检测每年一次,委托集团公司水电厂进行检测;三、低压变频器维护保养艾默生TD2000系列通用变频器由于环境的温度、湿度、粉尘及振动的影响,变频器内部的器件老化及磨损等诸多原因,都会导致变频器潜在的故障发生,因此,有必要对变频器实施日常和定期的保养及维护;1、日常检查与保养21在检查及维护前,首先确认以下几项,否则,会有触电危险；a变频器已切断电源；b盖板打开后,充电指示灯灭；c用直流高电压表测＋、－之间电压小于36V;2日常保养及维护3定期保养根据使用环境,可以3个月或6个月对变频器进行一次定期保养；一般检查内容a控制端子螺丝是否松动,用螺丝刀拧紧；b主回路端子是否有接触不良的情况,铜排连接处是否有过热痕迹；c电力电缆、控制电缆有无损伤,尤其是与金属表面接触的表皮是否有割伤的痕迹；d电力电缆鼻子的绝缘包扎带是否脱落；e对电路板、风道的粉尘进行全面清扫,最好使用吸尘器；f长期存放的变频器必须在2年内进行一次通电实验,通电时,采用调压器缓慢升高至额定值,时间近5小时,可以不带负荷；g对变频器的绝缘测试,必须将所有的输入、输出端子用导线短接后,对地进行测试,严禁单个端子对地测试,否则有损害变频器的危险,测试时,使3用500V的兆欧表；h如果对电机进行测试,必须将电机的输入端子从变频器拆开后,单独对电机测试,否则将会造成变频器损坏；i、对变频器易损件主要有冷却风扇和滤波用电解电容进行检测冷却风扇：停机时观察风扇叶片是否有裂缝叶片老化,开机时声音是否有异常振动声轴承磨损；滤波电解电容：有无液体漏出,安全阀是否凸出,静电电容的测定,绝缘电阻的测定;4维护保养需注意的安全事项a变频器内部有大电解电容,切断电源后电容上仍有残余电压,因此应在断开电源约10分钟后,“充电”指示灯彻底熄灭或确认正、负母线电压在36V以下时才能进行维护操作,否则有触电危险；b严禁将线头、螺丝及垫圈等金属物遗留在变频器内,否则会导致设备损坏及发生危险；c通电状态下不得进行接线或拔插连接插头等操作；d不得将变频器的输出端子U、V、W接在交流电源上；e只有受过专业训练的人员才能拆卸部件后进行维护及器件更换;四、HINV高压变频器维护保养1、维护目的维护、检查是防止装置发生偶发性故障的有效手段;为了有效进行维护、检查,应制作检查检验单,记录并保存装置固有的特性变化和构成部件的稳定性,防止发生故障,以便在发生故障时调查故障原因;维护、检查分为日常检查和定期检查,在装置的安装之初,应缩短检查周期,详细进行检查,防止发生初始故障,运转时间变长后,需要检查部件是否出现特性劣化等;2、检查、维护作业时的准备步骤停止装置→ 主电路电源OFF → 控制电源OFF → 确认主电路电源放电→ 验电3、日常检查检查周期：每月一次;检查项目1确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃；2确认电抗器、变压器、冷却风扇等有无异常声音,有无振动；3确认有无异味、绝缘物的气味及各电路元件特有的气味；4确认空气滤清器脏污情况,根据脏污情况缩短清洁周期；对于以上项目,以目测检查为中心实施,有异常时应立即安排进行维修;4、定期检查检查周期：按机组小修周期进行；检查的项目如下1柜内的清洁；2空气滤清器的清洁；3电路部件的变色、变形,漏液电容器电阻电抗器变压器等的确认；4基板电阻、电容器的变色、变形,基板的变色、变形、脏污、焊接的老化等的确认和清洁；5配线有无因发热导致的变色、腐蚀的确认；6紧固部分螺栓、螺帽、螺钉类的松动的确认;5、维护重点1主电路及控制电路的清洁维护检查的第一步就是清洁;清洁1次/月应根据设备的状态实施;清洁时,应在切断电源,确认主电路没有电压后,通过吸引或吹扫等将设备内的尘埃取去;注意：如果压缩空气的压力太强,有可能会损坏部件和配线;另外,吹扫无法除去的附着物应用布擦掉; 清洁原则上从上部开始,在下部结束;灰尘,金属的切屑从上面落下,如果先从下部检查,则无法发现和除去上面的落下物；2柜体,附属设施5a冷却风扇随时确认风量有无异常,风扇的噪声是否增加;特别是拆除后重新安装时,如果忘记拧紧螺栓等,会因为振动使轴承叶片等受到损坏,因此要特别小心；b空气滤清器1次/月目测检查空气滤清器是否堵塞;在室外轻轻拍打,去掉粉尘,在中性清洗剂的溶液中去掉脏物,水洗后干燥；c主电路部件,柜内全体1次/月～1次/年检查机壳内有无灰尘堆积,电抗器、导体紧固部分、保险丝、电容器、电阻有无变色、发热、异常声音、异味、损坏；仔细检查配线、安装零件有无断线、断开的配线、紧固有无松动、是否有损坏的地方;3印刷电路板由集成电路和电子部件构成的印刷电路板需要加以保护,以免受到尘埃、腐蚀性气体、温度等的影响;因此,应定期检查清洁,保持良好的环境对于减少故障也非常重要；由于部件小,抵御外力的能力差,因此在清洁时,应使用毛刷等擦试；使用注意事项印刷电路板的维护作业,必须在切断所有电源,经过约5分钟后再实施；拆除印刷电路板时,应去掉所有的连接器和电线,拆掉印刷电路板上部的固定螺钉；此时,应注意不要使印刷电路板和固定螺钉落下；安装印刷电路板时,应按照拆除时相反的步骤进行；另外,由于控制电路板带有电容器,因此即使在切断电源的状态,仍有部分部件在工作;保存时应将铝框向下,小心不要短路;6、维护保养需注意的安全事项1非高压变频器运行人员及维护人员不得随意进入高压变频器现场；2输入电压应保证在额定范围之内；63现场严禁吸烟、严禁明火；4柜门上的滤网根据现场情况定期进行清洗和更换,更换滤网可以带电操作,更换时要注意安全,稳拿稳放；5高压变频器上下电顺序应遵循：启动时先开控制电源,再合闸高压电源；关机时切断高压电源后再关断控制电源；6在运行中,用户应当随时监视负载运行情况,出现异常情况时应及时停机,必要时使用紧急停机按钮停机；7确认高压变频器不带电,并且不存在高压危险时,才能接触柜内部件；进行维护时,必须在高压变频器断开高压电源后15分钟才允许打开柜门,因为高压变频器内部在短时间内仍存在危险的残余电压；8高压变频器现场附近应无异常的电磁干扰,尽可能不使用可能带来电磁干扰的设备；9使用人员必须接受培训,熟悉本装置的结构,并掌握实际运行知识及注意事项；只有通过培训的人员才允许运行和维修本变频器；10维护时必须遵守高压操作规程,如戴绝缘手套、穿绝缘鞋、戴安全眼镜等；11禁止工作人员和维护人员单独在现场操作维护；12必须安装安全防护栏标有“高压危险”；使用中不得将其移走；13不要把易燃材料放在高压变频器旁边；14电器灭火必须使用二氧化碳灭火器或四氯化碳灭火器、干粉灭火器,禁止使用泡沫灭火器；15在处理或测量高压变频器内部部件时注意不要让各类信号线和控制线相互短接或接触其它端子；16禁止高压变频器在柜门打开的情况下运行或运行中打开柜门；17禁止未断开高压之前停止冷却风扇工作,否则会导致装置过热,可能损坏装置；18在搬运变频器系统装置时,装车必须对称、平整,在卸货时,确认7用于放置的地面是水平的；19打扫卫生时不要扬起灰尘,以免影响高压变频器的通风系统；20变频器室应有采用防尘滤网做的窗户,以保证变频器室的通风和防尘;窗户上的防尘滤网应定期清洗除尘；21变频器室应有明确的标有“高压危险”的标志,非维护人员禁止入内；22高压变频器系统安装、调试后,其运行参数已设定完成,请勿擅自修改;如需更改,应在厂家技术人员指导下进行更改参数设定；23上位机操作员的用户权限为管理员权限,可以在上位机上进行很多参数的修改,这些参数会直接影响设备的运行情况,请不要修改如需修改,应在厂家技术人员指导下进行修改;五变、配电室及附属设施的检查维护1、环境卫生：清洁、无杂物,保养周期为：变电室次/月,配电室次/天；2、门窗及防小动物设施：门窗开启灵活,无>10mm缝隙,通风网无>10mm小孔、无严重锈蚀,保养周期为：次/月；3、通风照明设施：无故障、保证通风照明正常,保养周期为：次/月；4、灭火器：正常有效,保养周期为：次/月；六、电动机的维护规程1、电动机的接线盒有两个进线口若只使用一个则另一个进线口的金属垫片不得除去,以防形成对外通孔,从而失去隔爆性能；2、电动机应定期检查和清扫,外壳不得堆积灰尘,不得用水龙头喷射清扫电机；3、电动机运行时,轴承温度不得超过95℃,电机每运行三个月至少检查一次,如发现轴承润滑脂变质必须及时更换,更换前须用汽油或煤油将轴承清洗干净,润滑脂采用3锂基润滑脂;加油量为轴承室净容积的1/2；4、拆装电机时,注意保护隔爆面,装配时隔爆面须涂防锈脂；5、卸电缆时,只要把连通节从接线盒座上分开就可,不必卸下密封圈,以免影响密封圈接合处的隔爆性能；6、电机受潮必须干燥处理,可采用烘干或短路电流法,在烘干过程中,电机绕组温度应逐渐升高,且不可超过120℃;用短路电流法干燥时,电机处于短路状态,其输入电流为～倍额定电流值为宜;严重受潮电机不宜用直流电干燥,以免发生电解现象；7、备用电机在贮存中,应保持干燥、通风、避免周围环境温度的急剧变化；8、贮存、运输、吊装过程中,电机不可倒置；9、注意保护轴伸,不可用绳子套在轴伸上抬运电动机;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过电流继电器：当通过继电器的电流超 过预定值时就动作的继电器称为过电流继 电器。过电流继电器的吸合电流为1.1－4 倍的额定电流，在电路正常工作时，过电 流继电器的线圈通过额定电流时是不只合 的；当电路中发生短路或过载故障，通过 线圈的电流达到或超过预定值时，铁心和 衔铁才只合，带动触头动作。
欠电流继电器：当通过继电器的电流减 小到低于其整定值时就动作的继电器称为 欠电流继电器。其吸引电流一般为线圈额 定电流的0.3-0.65倍，释放电流为额定电 流的0.1-0.2倍。在电路正常工作时，欠电 流继电器的衔铁与铁心始终是吸合的；当 电流降至低于整定值时，欠电流继电器释 放。常见电流Fra bibliotek电器外形
欠电压继电器：当电压降至某一规定范 围时释放的电压继电器。零电压继电器是 欠电压继电器的一种特殊形式，是当继电 器的电压降至接近消失时才释放的电压继 电器。
过电压继电器线圈
欠电压继电器线圈
常开触头 常闭触头
第一节
船舶常用低压电器
一、低压熔断器 低压熔断器的作用是在线路中作短路保护的， 通常简称熔断器。 常见的熔断器及符号如图所示：
a 螺旋式
b 封闭管式
c
有填料封闭管式
熔断器的结构：熔体、安装熔体的熔管和 熔座三部分。熔体是熔断器的核心，常做成丝 状、片状或栅状，制作熔体的材料一般有铅锡 合金、锌、铜、银等，根据受保护电路的要求 而定。熔管是熔体的保护外壳，用耐热绝缘材 料制成，在熔体熔断时兼有灭弧作用。熔座是 熔断器的底座，用于固定熔管和外接引线。
交流接触器主要由电磁系统、触头系统、灭 弧装置和辅助部件组成。如图所示：
接触器的触头分为主触头和辅助触头，主触 头用以通断电流较大的主电路，一般由三对常 开触头组成；辅助触头用以通断小电流的控制 电路，有常开和常闭两种。 常开触头是指电磁系统未通电时，其动、静 触头处于断开的状态，线圈通电后就闭合，所 以常开触头又叫动合触头。 常闭触头是指未通电时，其动动、静触头处 于闭合的状态，线圈通电后就断开，所以常闭 触头又叫动断触头。
四、继电器 继电器是一种根据某种输入信号的变化，而 接通或断开控制电路，实现自动控制和保护的 电器。在船舶自动控制系统中常用的继电器有 热继电器、时间继电器、压力继电器和温度继 电器等。 1、热继电器 热继电器是利用电流的热效应切断电路的保 护电器，它在电路中用作电动机的过载保护。
空气阻尼式
晶体管式
数显式
线圈一般符号
通电延时线圈
断电延时线圈
瞬时动作常开、常闭触头（无延时）
延时闭合瞬时断开常开触点
延时断开瞬时闭合常闭触点 （通电延时型）
瞬时闭合延时断开常开触点
瞬时断开延时闭合常闭触点 （断电延时型）
4、电流继电器 反映输入量为电流的继电器叫做电流继 电器。使用时，其线圈串联在被测电路中， 当通过线圈的电流达到预定值时，触头动 作。电流继电器分为过电流继电器和欠电 流继电器两种。
常见中间继电器外形图
符号图
3、时间继电器 是一种利用电磁原理或机械动作原理来实现 触头延时闭合或分断的自动控制电器。从得到 信号到触头动作有一定的延时，广泛应用于需 要按时间顺序进行自动控制的电气线路中。 其结构由电磁系统、延时机构和触头系统三 部分组成。根据触头延时特点，可分为通电延 时动作型和断电延时复位型两种。
结构：热元件、触头系统、动作机构、复位按 钮、整定电流装置组成。如图所示：
热继电器使用时，将热元件串联在主 电路中，常闭触头串联在控制电路中。
2、中间继电器 其触头数量较多，当其它电器的触头或触点 容量不够时，或借助中间继电器作中间转换， 来控制多个元件或回路。 中间继电器结构及工作原理与接触器基本相 同，其触头没有主、辅触头之分，各对触头允 许通过的电流大小相同，多为5A，对于工作电 流小于5A的电气控制线路，可用中间继电器代 替接触器来控制。
几种常见按钮开关外形图
按钮开关结构示意图
按钮开关符号
结构：按钮开关一般是由按钮帽、复位 弹簧、桥式动触头、静触头和外壳组成的。 按用途和触头结构不同，分为常闭（停止） 按钮、常开（启动）按钮和复合按钮（常 开、常闭组合按钮）。 常开按钮是指手未按下时，触头是断开 的，当手按下时，触头则接通，而手松开 后，触头在复位弹簧的作用下自动复位 （恢复断开），如前图所示。
过电流继电器线圈
欠电流继电器线圈
常开触头
常闭触头
5、电压继电器 反映输入量为电压的继电器叫电压继电 器。使用时，线圈并联在被测电路中，根 据线圈两端电压大小接通或断开电路。分 为过电压继电器、欠电压继电器和零电压 继电器。 过电压继电器：当电压大于其整定值时 动作的电压继电器，主要用于对电路或设 备的过电压保护。
熔断器有不同的类型和规格。对熔断器 的要求是：在电气设备正常运行时，熔断 器应不熔断；在出现短路故障时，应立即 熔断；在电流发生变动时，熔断器应不熔 断；在用电设备持续过载时，应延时熔断。 对熔断器的选用主要包括熔断器类型、 熔断器额定电压、熔断器额定电流和熔体 额定电流的选用。
二、按钮 按钮开关是一种结构简单应用广泛的主 令电器，一般情况下不直接控制主电路的 通断，而是在控制电路中发出手动“指令” 去控制接触器、继电器等电器，再由它们 去控制主电路。 按钮允许通过的电流很小，一般不超过 5A，其外形、结构如图所示：
常闭按钮是指手未按下时，触头是闭合的， 当手按下时，触头则断开，而手松开后，触头 在复位弹簧的作用下自动复位（恢复闭合）， 如前图所示。 复合按钮是常开按钮与常闭按钮的组合。 为了便于识别各个按钮的作用，避免误操作， 通常在按钮上作出不同标志或涂以不同的颜色， 一般以红色表示停止按钮，绿色或黑色表示启 动按钮。
按钮开关的使用：常闭按钮作为停止按 钮使用，常开按钮作为启动按钮使用，复 合按钮根据要求可作停止或启动按钮使用， 并可实现联锁（互锁）功能。 当同一电路中有多个按钮开关时，分别 用SB1、SB2.....表示。
三、接触器 接触器是利用电磁吸力和弹簧反作用力配合 动作，而使触头闭合与分断的一种电器。常用 来接通或切断交、直流主电路和控制电路的自 动控制电器。其主要控制对象是电动机，也可 以有于其它负载的控制。接触器的作用不仅是 接通和切断电路，还有欠电压、零电压保护等 作用，适合频繁操作和远距离控制，是电力拖 动和自动控制系统中应用最多的一种电器。分 为交流接触器和直流接触器，我们重点学习交 流接触器的应用。
