零序电流互感器
零序电流互感器的选择及注意事项
零序电流互感器的选择及注意事项这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使保护动作。
这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。
二、精度与容量（额定负荷）的关系国标中规定：“在额定频率及额定负荷下，电流误差，相位差和复合误差不超过下表所列限值。
”所以所选零序电流互感器的容量要与二次回路（装置及回路）阻抗匹配，才能达到上表精度，如所选容量大时零序电流互感器在使用时将显现正误差，反之则显现负误差。
零三、变比的选择零序电流互感器的应用一般都选用较小变比，常用的如：50/5；75/5；100/5；150/5200/5；20/1；50/1；100/1；150/1；200/1，由于只有发生一次接地故障时，零序电流互感器才有输出。
人们不会让接地电流很大时才使保护动作。
（不用考虑躲过负荷电流）可是由于一次绕组是电力电缆，仅有一匝，这样，50/5的零序电流互感器的二次额定匝数，仅10匝，所以50/5的零序电流互感器负荷特性较差，实际负载阻抗和零序电流互感器的容量不一致时将会显现较大的误差，而且在低于额定电流时误差也会加大，所以在允许的情况下尽量选用大一些的变比。
树上鸟教育电气设计在线课程3.1已有保护整定值时变比选择已有保护定值，如定值是一次电流80A时保护动作，可按国标规定选100/5或100/1。
3.2电阻接地系统变比的选择电阻接地系统接地点电流由两个重量构成，一个是电容电流，另一个是中性点电阻电流，两者相差90º。
故障回路的零序电流等于接地点电流与本线路接地电容电流向量差，即等于全部非故障线路接地电容电流与电阻性电流向量和的负值。
如：电阻接地系统（IR=1—1.5IC）3.3中性点不接地和消弧线圈接地系统用零序电流互感器变比的选择。
这种系统接地电流较大时，或保护最小启动电流较小时，可选用大一些变比的零序电流互感器，如50/1；100/1；100/5；150/5及以上。
零序电流互感器的原理
零序电流互感器的原理
零序电流互感器是用来检测电力系统中零序电流的一种电器装置。
它的工作原理是基于电磁感应的原理。
在电力系统中，零序电流是指在三相电流不平衡时的额外电流分量。
正常情况下，电力系统中的三相电流应该相等，但由于负载不平衡或系统故障等原因，三相电流不平衡会导致额外的零序电流产生。
零序电流互感器是通过将电力系统中的零序电流转化为与之成正比的电信号来进行检测和测量的。
其结构一般由一个铁芯和绕组组成。
铁芯的作用是引导电流，而绕组则是传导电流并感应出相应的电压信号。
当电力系统中的零序电流通过零序电流互感器的绕组时，会在铁芯中产生磁场。
根据电磁感应的原理，磁场的变化会在绕组中产生感应电动势，进而产生与输入电流成正比的电压信号。
这样就可以通过测量绕组上的电压信号来确定电力系统中的零序电流的大小。
为了提高测量的准确性，零序电流互感器一般需要进行校准。
校准的过程是将已知大小的零序电流输入到互感器中，然后测量输出的电压信号，并与理论值进行比较。
根据比较的结果，可以进行相应的修正，以提高互感器的测量准确性。
总之，零序电流互感器是一种通过电磁感应原理来检测和测量电力系统中零序电流的装置。
它的工作原理是利用铁芯和绕组
的结构，将输入的零序电流转化为输出的电压信号。
这种装置在电力系统的运行和故障检测中具有重要的应用价值。
零序电流互感器和普通电流互感器有什么区别
零序电流互感器和普通电流互感器有什么区别基本原理与普通互感器相同。
主要区别在于：1、使用方法不同，零序电流互感器用于检测零序电流，一般将三根火线全部穿过互感器内孔，测量的是三相电流的矢量和，也就是零序电流。
2、零序电流的特点决定了正常情况下，零序互感器的一次电流非常小，但是，异常情况下，零序电流也会很大。
这就要求零序电流互感器的测量范围很宽。
因此，零序互感器通常允许较大倍数的过载，过载能力通过“准确限值系数”反映。
3、由于零序互感器通常要穿过三根火线，相同一次电流情况下，零序互感器的内孔较大。
“内孔孔径”是零序互感器的一个重要指标，订货时，一般要注明。
4、准确级较低。
零序电流互感器是在10kV配网中馈线开关柜出线电缆使用的（穿芯式）零序电流互感器。
零序电流互感器为一种线路故障电流监测器。
一般只有一个铁芯与二次绕组,使用时，将一次三芯电缆穿过互感器的铁芯窗孔，二次通过引线接至专用的继电器，再由继电器的输出端接到信号装置或报警系统。
在正常情况下，一次回路中三相电流基本平衡，其所产生合成磁通也近于零。
在互感器的二次绕组中不感生电流，当一次线路中发生单相接地等故障时，一次回路中产生不平衡电流（意即零序电流），在二次绕组中感生微小的电流使继电器动作，发生信号。
这个使继电器动作的电流很小（mA级），称作二次电流或零序电流互感器的灵敏度（也可用一次最小动作电流表示），为主要动作指标。
在10kV馈线开关柜中的位于开关内侧的电流互感器，视接线方式一般分为两相或三相。
该电流互感器由一次绕组（L1、L2）和二次绕组、铁芯并有硅橡胶浇筑而成。
电流互感器电流互感器是将一次设备的大电流转换成二次设备使用的小电流，其工作原理相当于一个阻抗很小的变压器。
其一次绕组与一次主电路串联，二次绕组接负荷。
电流互感器的变比一般为X/5A或X/1A（X不小于该设备可能出现的最大长期负荷电流），如此即可保证电流互感器二次侧电流不大于5A或1A。
零序电流互感器
技术指标
1、交流电压0.4KV以上(电缆); 2、电频率50Hz; 3、同名端:一次由“L1”侧穿入,二次为“K1”;
使用环境
使用环境
·环境温度：-10℃～40℃ ·大气压力：80～110KPa ·空气相对湿度：90%（25℃）、50%（40℃）
安装
安装
·整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。 ·开口式互感器不受电缆敷设与否的限制，具体方法如下： （1）拆下互感器“K1ˊ”、“K2ˊ”的联接压片（圆形互感器无此项要求）。 （2）将互感器顶部两个内六角螺栓松开拆下（圆形互感器是将两侧的紧固螺丝松开拆下），互感器便分为 两部分。 （3）把互感器套在电缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓 （两侧的紧固螺丝），互感器两部分要对齐以免影响性能。 （4）将联接片固定在“K1ˊ”、“K2ˊ”上（圆形互感器无此项要求）。 （5）内孔﹥120mm的互感器如水平安装时,请加非导磁支架。
当单相接地时，该故障线路上流过的零序电流是全系统非故障系统电容电流之和，因而容易检测出接地故障 电流，故可用零序电流保护装置来监察相对地第一次接地故障。
TT接地系统常应用于工农业、民用建筑的照明、动力混合供电的三相四线配电系统中，常发现三相不平衡电 流较大，当发生一相接地时，Id回路阻抗包括相线阻抗Z1，PE线阻抗ZPE，负载侧接地电阻RA和电源侧接地电阻 RB，接触阻抗Zf，即ZS=Z1+ZPE+RA+RB+Zf，接地故障电流Id=220/ZS，由于RA+RB远大于Z1+ZPE+Zf，且RA+RB 数值一般均较大，很明显TT系统的故障环路阻抗大，产生的单接故障电流Id，远远小于不平衡电流，很难检测出 故障电流，故不适用于TT接地系统。

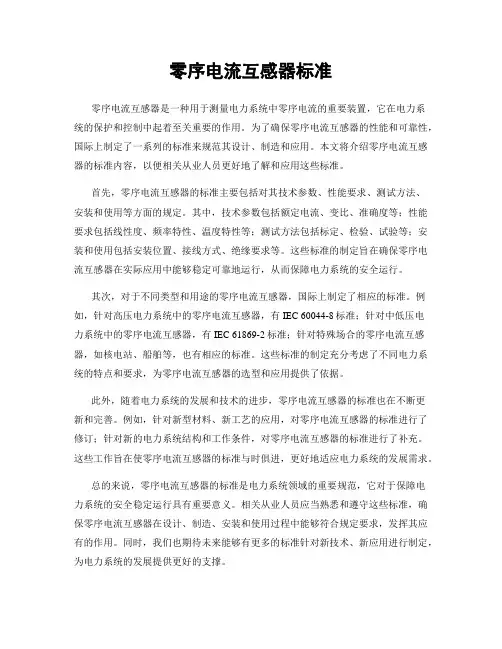

零序电流互感器标准
零序电流互感器标准零序电流互感器是一种用于测量电力系统中零序电流的重要装置，它在电力系统的保护和控制中起着至关重要的作用。
为了确保零序电流互感器的性能和可靠性，国际上制定了一系列的标准来规范其设计、制造和应用。
本文将介绍零序电流互感器的标准内容，以便相关从业人员更好地了解和应用这些标准。
首先，零序电流互感器的标准主要包括对其技术参数、性能要求、测试方法、安装和使用等方面的规定。
其中，技术参数包括额定电流、变比、准确度等；性能要求包括线性度、频率特性、温度特性等；测试方法包括标定、检验、试验等；安装和使用包括安装位置、接线方式、绝缘要求等。
这些标准的制定旨在确保零序电流互感器在实际应用中能够稳定可靠地运行，从而保障电力系统的安全运行。
其次，对于不同类型和用途的零序电流互感器，国际上制定了相应的标准。
例如，针对高压电力系统中的零序电流互感器，有IEC 60044-8标准；针对中低压电力系统中的零序电流互感器，有IEC 61869-2标准；针对特殊场合的零序电流互感器，如核电站、船舶等，也有相应的标准。
这些标准的制定充分考虑了不同电力系统的特点和要求，为零序电流互感器的选型和应用提供了依据。
此外，随着电力系统的发展和技术的进步，零序电流互感器的标准也在不断更新和完善。
例如，针对新型材料、新工艺的应用，对零序电流互感器的标准进行了修订；针对新的电力系统结构和工作条件，对零序电流互感器的标准进行了补充。
这些工作旨在使零序电流互感器的标准与时俱进，更好地适应电力系统的发展需求。
总的来说，零序电流互感器的标准是电力系统领域的重要规范，它对于保障电力系统的安全稳定运行具有重要意义。
相关从业人员应当熟悉和遵守这些标准，确保零序电流互感器在设计、制造、安装和使用过程中能够符合规定要求，发挥其应有的作用。
同时，我们也期待未来能够有更多的标准针对新技术、新应用进行制定，为电力系统的发展提供更好的支撑。
综上所述，零序电流互感器的标准是电力系统中不可或缺的一部分，它的制定和遵守对于保障电力系统的安全稳定运行至关重要。

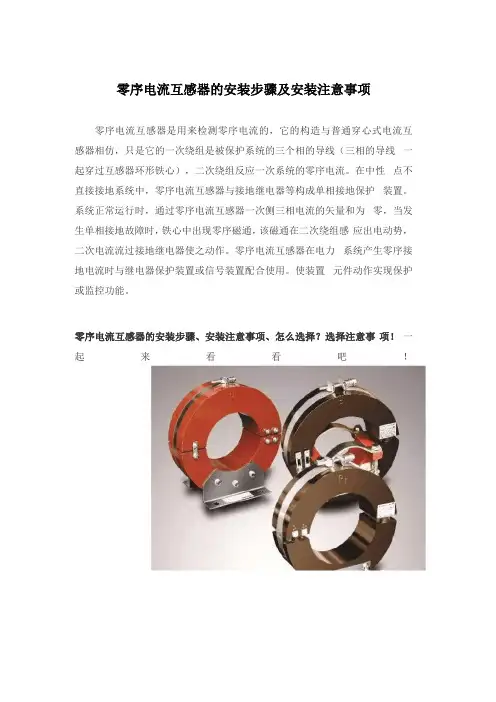

零序电流互感器的安装步骤安装注意事项
零序电流互感器的安装步骤及安装注意事项零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。
在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。
零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。
使装置元件动作实现保护或监控功能。
零序电流互感器的安装步骤、安装注意事项、怎么选择？选择注意事项！一起来看看吧！零序电流互感器的安装步骤1、整体式互感器安装要在敷设电缆前进行，电缆敷设时穿过互感器。
2、开口式互感器不受电缆敷设与否的限制，具体方法如下：(1)拆下互感器〃K1 ' 〃、〃K2 '〃的联接压片(圆形互感器无此项要求)。
(2)将互感器顶部两个内六角螺栓松开拆下(圆形互感器是将两侧的紧固螺丝松开拆下)，互感器便分为两部分。
(3)把互感器套在电缆上，将接触面擦干净，薄薄涂上一层防锈油，对好互感器两部分后拧上内六角螺栓(两侧的紧固螺丝)，互感器两部分要对齐以免影响性能。
(4)将联接片固定在〃K1 ' 〃、〃K2 '〃上(圆形互感器无此项要求)。
(5)内孔>120mm的互感器如水平安装时，请加非导磁支架。
零序电流互感器安装注意事项1、安装存在的问题(1 )零序电流互感器’> 电流互感器应装在开关柜底板上面，应有可靠的支架固定。
但有些厂家或施工单位将零序电流互感器’> 电流互感器安装在开关柜底板下面的支架上，更有甚者将零序电流互感器’> 电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。
零序电流互感器和剩余电流互感器的异同及设计
零序电流互感器和剩余电流互感器的异同及设计零序电流互感器和剩余电流互感器的异同及设计一、引言在电力系统中，电流互感器是一种非常重要的设备，用于测量电流的大小和方向，保护电力系统的安全和稳定运行。
而零序电流互感器和剩余电流互感器作为电流互感器的两种特殊类型，其设计和运用也呈现出不同的特点。
本文将就零序电流互感器和剩余电流互感器的异同及设计进行深入探讨。
二、零序电流互感器的特点及设计1. 零序电流互感器的作用零序电流互感器是一种用于测量系统中零序电流的互感器，其主要作用是检测系统中的接地故障、漏电和电流不平衡等问题，确保系统的安全运行。
2. 零序电流互感器的设计原理零序电流互感器的设计原理主要是通过差动电流变比和相位角差来实现零序电流的测量。
其设计需要考虑电流变比、绝缘强度、频率响应等因素，以保证测量的准确性和稳定性。
3. 零序电流互感器的特点零序电流互感器具有灵敏度高、响应快、频率范围广等特点，适用于各种类型的电力系统，并且能够准确测量系统中的零序电流。
三、剩余电流互感器的特点及设计1. 剩余电流互感器的作用剩余电流互感器是一种用于测量系统中剩余电流的互感器，其主要作用是检测系统中的接地故障，保护系统的安全运行。
2. 剩余电流互感器的设计原理剩余电流互感器的设计原理主要是通过测量系统中的零序电流，从而实现对剩余电流的测量。
其设计需要考虑电流变比、绝缘强度、频率响应等因素，以保证测量的准确性和稳定性。
3. 剩余电流互感器的特点剩余电流互感器具有灵敏度高、抗干扰能力强、安全可靠等特点，适用于各种类型的电力系统，并且能够准确测量系统中的剩余电流。
四、零序电流互感器和剩余电流互感器的异同1. 设计原理零序电流互感器和剩余电流互感器在设计原理上具有相似之处，都是通过测量电流变比和相位角差来实现电流的测量，但在应用场景和要求上存在一些差异。
2. 作用零序电流互感器主要用于测量系统中的零序电流，以检测系统中的接地故障和漏电等问题；而剩余电流互感器则主要用于测量系统中的剩余电流，以检测接地故障和保护系统的安全运行。
HH-LXH 系列 零序电流互感器说明书
零序电流互感器说明书
一、概述
我公司生产的零序电流互感器主要用于电力系统产生零序接地电流时，与继电保护装置或信号装置配合使用，使装置元件动作实现保护或监控。
互感器采用ABS工程塑料外壳，全密封树脂浇注而成，外形美观、安装方便、节省安装空间。
有各种容量、变比、准确限值系数的高精度零序电流互感器，产品分整体式和开启式两类，规格品种从孔径Φ40mm-Φ500mm，可适应各种保护装置的需要，和电力系统各种运行方式（中性点接地、中性点不接地、大电流接地、小电流接地、消弧线圈接地）的需要。
二、型号说明
三、外形尺寸图：
四、开孔尺寸及技术参数：（方形）
1、安装尺寸
注：120* 为特制
2、技术参数（特殊型号根据要求制作）
五、开孔尺寸及技术参数（圆形）
1、安装尺寸
注：Φ320--Φ500无塑料外壳，环氧树脂浇注、铁支架组成。
根据客户要求制作。
2、技术参数（特殊型号根据要求制作）
六、电缆与互感器规格选择参数。
欧姆龙 零序电流互感器-概述说明以及解释
欧姆龙零序电流互感器-概述说明以及解释1.引言1.1 概述欧姆龙是一家全球知名的工业自动化领域的领先企业，其产品涵盖了工控设备、传感器、机器人等多个领域。
其中，欧姆龙的零序电流互感器是其在电力系统领域的重要产品之一。
零序电流互感器是一种用于检测电力系统中零序电流的装置，通过测量电流的大小和方向来确保电力系统的安全和稳定运行。
在电力系统中，由于各种因素的影响，可能会导致零序电流的出现，如果不及时检测和处理，将会对电力系统造成严重的影响甚至危害。
本文将介绍欧姆龙公司以及其零序电流互感器的原理和在电力系统中的应用，旨在帮助读者更全面地了解这一重要的电力系统设备，并且展望未来零序电流互感器在电力系统中的发展前景。
1.2 文章结构文章结构部分的内容如下：本文将主要分为三个部分展开讨论。
第一部分是欧姆龙公司简介，将介绍该公司的背景和发展历程。
第二部分将深入探讨零序电流互感器的原理，包括其工作原理和应用场景。
最后一部分将重点讨论零序电流互感器在电力系统中的应用，包括其在电力系统故障检测和保护中的作用。
通过这三个部分的讨论，读者可以全面了解欧姆龙公司的零序电流互感器及其在电力系统中的重要性和应用。
1.3 目的:本文旨在介绍欧姆龙公司的零序电流互感器，包括其原理及在电力系统中的应用。
通过深入了解零序电流互感器的工作原理和作用，读者可以更全面地了解其在电力系统中的重要性和应用场景，从而为电力系统的稳定运行和安全性提供更好的支持。
通过本文的阐述，也希望读者能对欧姆龙公司及其产品有更深入的认识，增进对电力领域的知识和理解。
2.正文2.1 欧姆龙公司简介欧姆龙（OMRON）公司成立于1933年，总部位于日本京都市。
作为一家全球性的自动化控制和电子设备制造商，欧姆龙公司致力于为各种行业提供先进的技术解决方案。
公司的产品涵盖工业自动化、医疗保健、电子元器件和社会基础设施等领域。
欧姆龙公司的使命是以“知识创造价值”的理念，持续提供高品质的产品和服务，助力客户实现持续发展。
零序电流互感器选择
零序电流互感器的选型1 零序电流互感器的特性及分类1.1 零序电流互感器及其特性零序电流互感器是用来检测零序电流的，它的构造与普通穿心式电流互感器相仿，只是它的一次绕组是被保护系统的三个相的导线（三相的导线一起穿过互感器环形铁心），二次绕组反应一次系统的零序电流。
在中性点不直接接地系统中，零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时，通过零序电流互感器一次侧三相电流的矢量和为零，当发生单相接地故障时，铁心中出现零序磁通，该磁通在二次绕组感应出电动势，二次电流流过接地继电器使之动作。
零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。
使装置元件动作实现保护或监控功能。
1.2 零序电流互感器的分类按安装方式分：整体式和开合式按结构形式分：母线式和电缆式按配合保护分：小电流接地选线装置用、继电器用、微机保护用2零序电流互感器的选型2.1安装方式从检修和安装方面考虑，尽量选用开合式的零序电流互感器。
2.2产品结构方面根据实际用途相应选用。
一般大部分使用的都是电缆式，极少数场合使用分母线式，例如发电机出口的零序保护。
2.3配合保护方面根据配合使用的保护装置相应选用。
根据保护装置的不同，分为以下几种a)与小电流接地选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器要有一定的输出，来满足装置启动，进行接地选线或进行相应的线路跳闸。
装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右。
这种零序电流互感器一般可选用无变比型，一次零序电流1～40A，二次电流0.02～1A左右。
b)与DD11/60型接地继电器配套使用的零序电流互感器DD11/60型接地继电器线圈并联阻抗为10Ω，其动作整定电流为0.03A；这种零序电流互感器一般可选用无变比型，一次零序电流2～4A，二次电流0.03～0.06A左右。
零序电流互感器作用
零序电流互感器作用一、前言在电力系统中，零序电流互感器是一种非常重要的设备。
它可以用来检测电力系统中的零序电流，并将其转化为可供保护装置使用的信号。
本文将详细介绍零序电流互感器的作用，包括其定义、原理、应用等方面。
二、定义零序电流互感器是一种测量电力系统中三相不平衡时产生的零序电流的传感器。
它通过将传输线上的三相不平衡电流转换为低值信号来检测该电流，并将其提供给保护装置使用。
三、原理零序电流互感器基于法拉第定律工作。
当传输线上存在三相不平衡时，会产生一个额外的零序电流。
这个额外的电流可以通过放置在传输线上的三个磁芯中间的一个磁芯来检测。
当额外的零序电流通过磁芯时，会在磁芯周围产生一个磁场。
这个磁场可以被转换成一个低值信号，并通过连接到保护装置或其他设备来进行处理。
四、应用1. 保护装置零序电流互感器最常见的应用是在保护装置中。
保护装置可以使用零序电流互感器来检测电力系统中的故障，并采取适当的措施来防止故障扩散。
例如，当出现接地故障时，会产生额外的零序电流。
这个额外的电流可以被零序电流互感器检测到，并将信号传递给保护装置。
保护装置可以使用这个信号来断开故障区域与电力系统的连接，从而防止故障扩散。
2. 三相不平衡检测除了用于保护装置外，零序电流互感器还可以用于检测三相不平衡。
当传输线上存在三相不平衡时，会产生一个额外的零序电流。
这个额外的电流可以被零序电流互感器检测到，并将信号传递给其他设备进行处理。
3. 用于地面监测在一些特殊情况下，零序电流互感器也可以用于地面监测。
例如，在一些高压输电线路中，可能会出现由于树木、建筑物等原因导致导线触地的情况。
此时，会产生一个额外的零序电流。
这个额外的电流可以被零序电流互感器检测到，并将信号传递给其他设备进行处理。
五、总结本文详细介绍了零序电流互感器的作用，包括其定义、原理、应用等方面。
可以看出，零序电流互感器在电力系统中扮演着非常重要的角色，可以用于保护装置、三相不平衡检测和地面监测等方面。
零序电流互感器
零序电流互感器1 用途及性能要求零序电流互感器是一种专门用来变换零序电流的电流互感器。
它分为：三相输电线穿过二次绕组的单台零序电流互感器；三台单相保护用电流互感器组成的零序电流互感器组，又称零序电流滤过器。
1.1 单台零序电流互感器（a）接在三相输电线上这种零序电流互感器仅用于中性点绝缘系统中的单相接地时需断路器跳闸的保护，多用于低电压系统又分为电缆式和母线式。
中压系统中用的单台零序电流互感器，例如20kV发电机母线上的零序电流互感器，三相母线的绝缘较难解决。
如图1所示，三相输电线同时穿过互感器绕组的窗口，三相输电线即是零序电流互感器的一次绕组。
正常运行时，系统三相电流的相量和等于零，零序电流图1 零序电流互感器用于线路单相接地保护互感器的二次绕组没有电流输出。
当某一线路发生单相接地故障时，例如图1中第Ⅲ条线路的A相接地，各条线路的A相对地的电容均波短接，B、C两相的电容电流都经接地点流回电源，如图中箭头所示。
线路Ⅲ上的零序电流互感器的一次电流最大，达到零序保护继电器的最小动作电流值，保护装置动作。
线路Ⅰ和Ⅱ上的零序电流互感器虽然也有一次电流，但是都小于继电器的最小动作电流，保护装置不会动作。
中性点绝缘系统中发生单相接地故障时，非故障相电压升高√3倍。
图1中B、C相电压均升高√3倍，它们间的相位角由无故障时的120°变成60°，B、C相对地电容电流之和将升到无故障时每相对地电容电流I C的3倍。
在图1中，线路Ⅰ和Ⅱ上的零序电流互感器一次电流是本线路的3I C，而线路Ⅲ上的零序电流互感器一次电流则是所有非故障线路3 I C之和。
故继电器的最小动作电流要大于本线路的3I C，以保证其他线路接地短路时本线路的继电保护装置不动作。
这种零序电流互感器用于变压器绕组接地保护（也可用于发电机或电动机绕组接地保护）时的结线见图2所示。
当变压器绕组发生一点接地时，只要故障电流（零序电流）达到继电器的最小动作电流，继电保护装置即可动作。
零序电流互感器
零序电流互感器在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0 如果在三相四线中接入一个电流互感器，这时感应电流为零。
当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。
这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。
"五防闭锁装置"有哪5种功能？五防闭锁主要是指：①防止误分、合断路器。
②防止带负荷分、合隔离开关。
③防止带电挂（合）接地线（接地开关）。
④防止带接地线（接地开关）合断路器（隔离开关）。
⑤防止误入带电间隔。
常规防误闭锁方式主要有4种：机械闭锁，程序锁，电气联锁和电磁锁。
这些闭锁方式在防误工作中发挥了积极作用，经过多年的使用和运行考验，各种传统闭锁方式的优缺点均已充分显示。
1、机械闭锁是在开关柜或户外闸刀的操作部位之间用互相制约和联动的机械机构来达到先后动作的闭锁要求。
机械闭锁在操作过程中无需使用钥匙等辅助操作，可以实现随操作顺序的正确进行，自动地步步解锁。
在发生误操作时，可以实现自动闭锁，阻止误操作的进行。
机械闭锁可以实现正向和反向的闭锁要求，具有闭锁直观，不易损坏，检修工作量小，操作方便等优点。
然而机械闭锁只能在开关柜内部及户外闸刀等的机械动作相关部位之间应用，与电器元件动作间的联系用机械闭锁无法实现。
对两柜之间或开关柜与柜外配电设备之间及户外闸刀与开关（其他闸刀）之间的闭锁要求也鞭长莫及。
所以在开关柜及户外闸刀上，只能以机械闭锁为主，还需辅以其他闭锁方法，方能达到全部五防要求。
2、程序锁(或称机械程序锁)是用钥匙随操作程序传递或置换而达到先后开锁操作的要求。
其最大优点是钥匙传递不受距离的限制，所以应用范围较广。
零序电流保护—零序电流互感器安装注意事项
认知零序电流互感器作用及 分类、零序电流滤过器构 成、原理及动作情况
教学目标
要求学生通过学习，了解并掌握零序电流互感器作用 及分类、零序电流滤过器构成、原理及动作情况等知识。
教学重点
1
认知零序电流定义及性质
2 认知零序电流保护的优越性
目录
01
零序电流 互感器作 用及分类
02
零序电流 滤过器构成
认知零序电流互感器构 成、存在问题、安装注意 事项及优点
教学目标
要求学生通过学习，了解并掌握零序电流互感器构 成、存在问题、安装注意事项及优点等知识。
教学重点
1 认知零序电流互感器安装注意事项
2
认知零序电流互感器优点
目录
01
零序电流 互感器分类
02
零序电 流互感 器构成
03
零序电流 互感器存 在问题
• 当发生相间短路时，由于短路电流较大，铁芯饱和程度 最严重，所以不平衡电流也达到最大值
• 为保证电网发生相间短路故障时零序电流保护不误动 作，零序电流保护的动作值应躲过最大不平衡器安装注
意事项
零序电流互 感器优点
零序电流互感器分类
• 有两种方式，一种是零序电流滤过器，另一种是零序电 流互感器
零序电流互感器
01
零序电流互感器构成
• 电流互感器就套在三相电缆的外面，其一次绕组是从铁芯穿过 的电缆，即互感器一次电流是，其二次绕组接电流继电器
• 只有当系统发生接地短路，电流互感器中一次侧有零序电流 时，在互感器的二次侧才有相应的零序电流输出，故称为零序 电流互感器
03
零序电流滤过器
零序电流滤过器原理
• 正常时或发生三相对称短路时，三相电流相量和为零，
零序电流互感器
零序电流互感器零序电流互感器（Zero-sequence Current Transformer）是电力系统保护与控制中的一种重要装置，一般用来测量电网中的零序电流。
随着电力系统的发展，零序电流互感器已经成为电力系统的必要专业设备之一。
本文将从零序电流互感器的基本原理、分类、装置接线、性能要求等方面对其进行介绍。
一、零序电流互感器的基本原理零序电流互感器是一种特殊的互感器，其理论基础是梅比乌斯定理。
梅比乌斯定理是指：在一般多维拓扑空间中任取两个简单闭合曲面，如果第一个曲面所包围的自由电荷等于第二个曲面所包围的自由电荷，则两个曲面所包围的电流相等。
在电力系统中，由于各种不光滑的介质和线路的存在，零序电流是不可避免的。
而零序电流互感器的作用就是测量电网中零序电流的大小和方向，以便对电网进行保护和控制，保证电网的安全和可靠运行。
二、零序电流互感器的分类零序电流互感器按照其磁路结构可以分为铁芯型和空芯型两种。
铁芯型零序电流互感器是指在传导体上套上一个铁芯，使其成为一个磁路，从而形成互感器的磁路；而空芯型零序电流互感器则是使用一些特殊的材料（如磁场屏蔽材料）来形成互感器的空磁路结构，以实现对电流的测量。
另外，零序电流互感器还可以根据其测量范围的不同分为三相零序电流互感器和单相零序电流互感器两种。
三相零序电流互感器适用于对三相电网中的零序电流进行测量；而单相零序电流互感器则可以独立地测量单一电缆、设备或线路中的零序电流。
三、零序电流互感器的装置接线零序电流互感器的装置接线分为串联接线和并联接线两种方式。
在电网中，常常使用并联方式来连接零序电流互感器，使其与保护继电器并联，完成对电网中零序电流的测量和监测。
对于三相电网，通常需要使用三台零序电流互感器来进行测量，三个零序电流互感器应该放置于同一个位置，以保证其磁通量的一致性。
此外，在并联连接时，应该保持电流方向一致，以免由于相位差而导致测量误差。
四、零序电流互感器的性能要求（一）线圈匝数：线圈匝数越多，磁通量就越大，灵敏度也就越高，线圈匝数的选择应该根据测量需求来确定。
零序互感器的概述
主要用于测量三相系统中各相电流和零序电流，将大电流按比例变换为小电流信 号，供测量仪器或仪表使用。
按结构分类
常规零序互感器
采用常规的线圈绕组和磁芯结构，具有较小的体积和重量， 适用于固定安装和集中检测。
光学零序互感器
采用光学原理和光纤传输技术，具有较高的绝缘性能和抗电 磁干扰能力，适用于高压和超高压系统中的在线监测和分布 式检测。
零序互感器的主要参数
额定电流
零序互感器能够长期通过而不超过其允许温升的最大电流值。
额定电压
零序互感器能够正常工作的最高电压值。
准确度等级
表示零序互感器的测量误差范围，根据不同的准确度等级，可以满足 不同的测量要求。
相位差
零序互感器的输出信号与输入信号之间的相位差，对于保护用零序互 感器，要求相位差较小以提高保护动作的准确性和快速性。
由于长期使用或环境潮湿等原因，可能导致零序互感器绝缘性 能下降，需进行干燥处理或更换绝缘材料。
铁芯松动会导致测量误差和设备损坏，需要重新紧固或更换铁 芯。
匝间短路可能导致设备损坏和安全事故，需立即停用检查并修 复故障。
维护与保养建议
定期检查
按照规定周期对零序互感器进 行检查，包括外观、接线和接
地线等。
03
零序互感器的优缺点分 析
优点分析
01
02
03
04
高精度测量
零序互感器在测量三相 不平衡电流时具有高精 度，能够准确反映系统 的电气状态。
结构简单
零序互感器结构简单， 易于安装和维护，降低 了使用成本。
抗干扰能力强
由于零序互感器只对零 序电流敏感，因此具有 较强的抗干扰能力，能 够在复杂环境中稳定运 行。
零序电流互感器的作用与原理 (图文) 民熔
零序电流互感器的作用、原理零序互感器一般指零序电流互感器电力行业使用的物品。
零序电流互感器为单匝穿心式电流互感器，一般用于电力保护设备如：小电流接地选线装置，微机消谐装置等配套使用。
民熔 LXK-φ120电缆型零序电流互感器材质防锈耐用使用绝缘油制冷切割工艺，避免了互感器长期使用过程中的腐蚀紫铜排固定二次接线端子敏感敏捷零序电流保护具体应用可在三相线路上各装一个电流互感器（CT），或让三相导线一起穿过一零序CT，也可在中性线N上安装一个零序CT，利用这些C.T来检测三相的电流矢量和，即零序电流Io，IA+IB+IC=Io当线路上所接的三相负荷完全平衡时（无接地故障，且不考虑线路、电器设备的泄漏电流），Io=0；当线路上所接的三相负荷不平衡，则Io=IN，此时的零序电流为不平衡电流IN；当某一相发生接地故障时，必然产生一个单相接地故障电流Id，此时检测到的零序电流IO=IN+Id，是三相不平衡电流与单相接地电流的矢量和。
零序电流保护一般适用于TN接地系统。
对于TN-C系统，ID回路阻抗包括相线阻抗Z1、PE线阻抗ZPE和接触阻抗ZF，即ZS=Z1+ZPE+ZF；对于TN-C系统，ID 回路阻抗包括相线阻抗Z1、笔线阻抗zpen和接触电阻ZF，即ZS=Z1+zpen+ZF；对于TN-C-S系统，ID回路阻抗包括相线阻抗Z1，笔线阻抗zpenPE线阻抗ZPE和接触电阻ZF，即ZS=Z1+zpen+ZPE+ZF，产生单相接地故障电流id=220/ZS，明显大于三相无故障不平衡电流。
只要设置合适，就可以检测出接地故障时的零序电流，切断故障电路。
但对于it系统，一般应用于对供电可靠性要求较高的工矿企业，不需要立即切断供电回路进行单相接地，而是需要发出绝缘损坏监测信号来维持供电一段时间。
单相接地时，流过故障线路的零序电流是整个系统无故障时的电容电流之和，因此很容易检测出接地故障电流。
因此，零序电流保护装置可用于监测相对第一次接地故障。
高压零序电流互感器的作用
高压零序电流互感器的作用
高压零序电流互感器是一种用来测量高压电力系统中三相不对称或接
地故障时产生的零序电流的设备。
其作用主要可以总结为以下几点：
1.检测电力系统中的故障：当高压电力系统中出现三相不平衡或接地
故障时，会产生较大的零序电流，高压零序电流互感器可以准确测量这部
分电流，从而及时发现电力系统中的故障。
2.提高系统的安全性：高压电力系统中的三相不平衡或接地故障往往
会导致电气设备的损坏，进而影响电力系统的稳定性和安全性。
使用高压
零序电流互感器可以帮助及时发现故障，并采取相应的措施，保证电力系
统的安全性。
3.保护电力设备：高压零序电流互感器通常与其他保护装置配合使用，例如继电器、断路器等，可以及时切断电路，保护电气设备的安全。
总之，高压零序电流互感器在高压电力系统中扮演着重要的角色，它
的作用不仅可以发现电力系统中的故障，还可以提高电力系统的安全性和
保护电力设备。
0序电流互感器符号
0序电流互感器符号
0序电流互感器通常用I0表示。
在电气图纸中，0序电流互感
器的符号通常是一个圆形，类似于一个环形电流互感器的符号，但
是没有在中间画一条线表示一次侧和二次侧的连接。
这个符号表示
了0序电流互感器的电气连接和功能。
另外，在一些特定的标准或
图纸中，也可能会使用其他特定的符号来表示0序电流互感器，这
需要根据具体的标准或图纸来进行确认。
从另一个角度来看，0序电流互感器在电气系统中的作用是用
来检测和测量系统中的零序电流。
它通常用于保护设备和系统，因
为零序电流的存在可能意味着接地故障或其他故障状态。
因此，0
序电流互感器的符号也可以从其功能角度来解释，表示其作为检测
和测量零序电流的装置。
总的来说，0序电流互感器的符号在电气图纸中通常用I0表示，具体的符号形状可能会因标准或图纸的不同而有所差异，但都会反
映其作为零序电流检测和测量装置的功能。
希望这个回答能够从多
个角度全面地解答你的问题。
零序电流互感器穿线方法
零序电流互感器穿线方法一、引言零序电流互感器是电力系统中常用的一种保护设备，用于检测电力系统中的零序电流，以实现对电力系统的过电流、过压等故障的保护。
而为了使零序电流互感器能够正常工作，正确的穿线方法十分重要。
本文将详细介绍零序电流互感器的穿线方法，以帮助读者正确安装和使用零序电流互感器。
二、零序电流互感器的基本原理在介绍穿线方法之前，首先需要了解零序电流互感器的基本原理。
零序电流互感器是通过磁链的变化来感应电流的，其工作原理与普通电流互感器类似。
当电力系统中存在零序电流时，零序电流互感器会产生相应的感应电流，从而实现对电力系统的保护。
三、零序电流互感器的穿线方法3.1 确定穿线位置首先需要确定零序电流互感器的穿线位置。
一般情况下，零序电流互感器应该安装在电力系统的中性点处，以便能够准确检测零序电流。
3.2 穿线工具准备在进行穿线之前，需要准备好相应的穿线工具，包括电缆、绝缘胶带、剥线钳等。
确保穿线工具的质量良好，以免影响穿线效果。
3.3 穿线步骤以下是零序电流互感器的穿线步骤： 1. 将电缆的绝缘层剥去一段，露出导线。
2. 使用绝缘胶带将导线绕在零序电流互感器的穿线端子上，确保导线与端子之间有良好的接触。
3. 使用剥线钳将电缆的导线剥去一小段绝缘层，露出导体。
4. 将导体插入零序电流互感器的穿线端子中，并使用螺丝固定。
5. 使用绝缘胶带将穿线端子绕好，确保绝缘效果良好。
6. 重复以上步骤，将所有需要穿线的导线都连接到零序电流互感器上。
3.4 穿线注意事项在进行穿线的过程中，需要注意以下几点： - 确保穿线过程中电力系统处于停电状态，以免发生触电事故。
- 穿线时需要注意导线的颜色，确保正确连接。
- 穿线结束后，需要对穿线部分进行绝缘处理，以防止漏电和短路等问题的发生。
四、总结本文详细介绍了零序电流互感器的穿线方法，从确定穿线位置到具体的穿线步骤，都进行了详细的说明。
正确的穿线方法能够确保零序电流互感器的正常工作，准确检测电力系统中的零序电流，实现对电力系统的保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
准确限值系数
准确限值系数：
10
P
5
复合误差
保护级
准确限值系数
绝缘要求
绝缘要求： 零序电流互感器的一次绝缘就是电缆自身绝缘，所以这种零序 电流互感器可以套在任一电压等级的电缆上。
孔径要求
孔径要求： 根据电缆要求，可以穿A、B、C三相，也可以穿零线。
20mm一个步长。40---240mm
选型
问题 1：小电流接地系统如何选择变比？不平衡电流大吗？ 小电流接地系统如何选择变比？不平衡电流大吗？ 10P 是什么意思？ 2：10P5，P是什么意思？ 40： 200： 有区别吗？内部线圈上？ 3：40：1 和200：5 有区别吗？内部线圈上？ 如何微调精度（开口型） 4：如何微调精度（开口型） 连接片和内六角螺孔的作用？ 5：连接片和内六角螺孔的作用？ 穿电缆的方向必须由L侧穿入吗？ 6：穿电缆的方向必须由L侧穿入吗？ 频率不同，互感器能用吗？ 7：频率不同，互感器能用吗？ 8 ： 容 量 有 很 多 ， 我 们 以 前 都 选 5VA ， 这 样 可 以 吗 ？ 0.4VA 100J是怎么回事？高精度？ 9: 100J是怎么回事？高精度？ 10：常规孔径包括哪些呢？ 10：常规孔径包括哪些呢？
变比选择（大电流接地系统）
统一零序变比，调节保护装置动作值。 目的：躲过不平衡电流 技术条件：所有回路 Ie=400~1000A Ibph=30%Ie=120~300A Id=装置动作电流1~10A可调 选择统一变比=200:5 10P5 结果分析： 最大不平衡电流300A，零序二次输出为7.5A，保护装置整定为 8A不动作。 结论：这种方案是最合理的，只需要注意保护装置的整定值范 围就可以啦。
变比选择（小电流接地系统）
小电流接地系统接地电流很小，一般为1A~10 之间， 10A 小电流接地系统接地电流很小，一般为1A~10A之间，因 此如果变比选的过大， 那么二次输出就很小 ， 此如果变比选的过大 ， 那么二次输出就很小，并且容易 受到干扰。 受到干扰。 如果保护装置启动电流较小， 1、如果保护装置启动电流较小，可以选择 50： 100： 100： 150： 50：1、100：1、100：5、150：5及以上 如果保护装置启动电流较大， 2、如果保护装置启动电流较大，可以选择 75： 50： 15： 10： 但最好是整体式的， 75：5、50：5、15：1、10：1 但最好是整体式的， 不然精度要差一些。 不然精度要差一些。 例如： 接地电流5 变比100 100： 二次0 25A 例如 ： 接地电流 5A ， 变比 100 ： 5 ， 二次 0.25A ， 一 般已经超过综保的启动电流，一般综保大概能做到0 般已经超过综保的启动电流 ， 一般综保大概能做到 0.1A 。
Beijing Hua Fu Ju Neng Techndogy Co.Ltd
HF Respects to The Leaders and Specialists ! 华孚聚能向各位电力专家和 领导们致敬! 领导们致敬!
工程师: 工程师 ,010-8234 5615，010-8234 5617（Fax） ， （ ）感器的几个重要参数： 1、变比 2、容量 3、准确限值系数 4、绝缘要求 5、孔径要求 如何选择以上参数？
变比选择
变比的选择分为两种情况： 大电流接地系统、小电流接地系统 大电流接地系统 400V\110KV\220KV\500KV\750KV 小电流接地系统 6KV\10KV\35KV\66KV
变比选择（大电流接地系统）
统一装置动作条件，选择不同的零序变比。 目的：躲过不平衡电流 技术条件： Ie=400A Ibph=30%Ie=120A Id=装置动作电流=5A 选择变比=50%Ie:Id=200:5 10P5
结果分析： 最大不平衡电流120A，零序二次输出为3A，保护装置不 动作。 单相接地，接地电流1000A，零序二次输出25A左右，达 到饱和，瞬间装置动作跳闸。
容量选择
容量选择： 1、与综保等电子型保护的配合 如果就地安装在开关柜上，回路阻抗可以忽略不计，一般在 0.2~0.4欧姆，对于二次额定5A，容量=5*5*0.2=5VA即可；对于 二次额定1A，容量=1*1*0.2=0.2VA即可。如果电缆线路较长， 考虑加大容量。 2、考虑继电器线圈部分 3、考虑电缆部分 结论：常规选择中，综保一般我们考虑5VA；继电器、小电流 接地选线等一般选择10VA或者15VA。 但是我们的PCK负载容量不到1VA，以前选择的都是5VA的，驱 动能力大，出现正误差。在 洛河电厂就发生过类似情况。
变比选择（大电流接地系统）
大电流接地系统 特点： ●接地电流很大，零序电流互感器饱和，二次输 出电流大，保护装置迅速分闸。保护装置动作没 有问题。 ●不平衡电流比较大，国标规定不平衡电流为额 定电流的30%是允许的。必须考虑躲过不平衡电 流。
针对以上情况，两种做法： ●统一零序变比，调节保护装置动作值。 ●统一装置动作条件，选择不同的零序变比。
